2019-2020年人教版物理九年级中考总复习——电压

2019-2020年人教版物理九年级中考总复习——并联电路的电压规律1 / 142019-2020学学学学学学学学学学学学学学学——学学学学学学学学学一、单选题（本大题共8小题）1. 下图所示的电路，闭合开关S ，当滑动变阻器的滑片P 向下滑动时，下列说法正确的是：A. 电压表V 示数变大,电流表A 2示数变小B. 电流表A 1示数变小,小灯泡亮度变暗C. 电压表V 示数与电流表A 2示数比值变小D. 电流表A 1示数与电流表A 2示数的差值不变2. 如图所示电路，电源电压为3V ，灯L 1标有“6V 6W ”，灯L 2标有“3V 3W ”，下列有关说法正确的是（）A. S 2断开,S 1接b ,L 1可以正常发光B. S 2断开,S 1接a ,L 2实际功率为3WC. S 2断开,S 1接a ,L 2更亮D. S 2闭合,S 1接b ,L 2更亮3. 在如图的电路中,电源两端的电压保持不变,闭合开关S 后,滑动变阻器的滑片P 由图示位置向左端滑动的过程中,下列判断正确的是( )A. 电流表A 1示数变大B. 电流表A 2示数变小C. 电压表V 和电流表A 2的示数之比保持不变D. 电压表V 示数变大4. 如图（1）所示是电阻甲和乙的I -U 图象，下列说法正确的是（ ）A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V 时,R 甲=0.4ΩC. 如图(2)所示,当开关闭合,电路电流为0.2A 时,电路总电阻是15ΩD. 如图(3)所示,当开关闭合,电源电压为2V 时,电路总电流为0.4 A5.如图所示的电路，闭合开关S，当滑动变阻器的滑片P向下滑动时，下列说法正确的是：A.电压表V示数变大,电流表A2示数变小B. 电流表A1示数变小,小灯泡亮度变暗C. 电压表V示数与电流表A2示数比值变小D. 电流表A1示数与电流表A2示数的差值不变6.下图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是（）A. 电流表、电压表示数均变大B. 电流表、电压表示数均变小C. 电流表示数变大,电压表示数不变D. 电流表示数变小,电压表示数变大7.在如图的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由图示位置向左端滑动的过程中，下列判断正确的是（）A. 电流表A1示数变大B. 电流表A2示数变小C. 电压表V和电流表A2的示数之比保持不变D. 电压表V示数变大8.长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。

初三物理电学复习提纲初三电学在中考中所占的比例相当大（35%~45%），如果没有充分把握,那么要在中考中取得高分是比较困难的为此我们把知识点归纳如下：一条主线，二个规律，三串公式……这条主线概括为“3721”，具体数字表示如下：“3”指3个基本电学实验仪器——电流表（安培表）、电压表（伏特表）、滑动变阻器。

“6”指6个电学物理量（初中）——电流、电压、电阻、电功、电功率、电热。

“2”指2个基本电路连接方式——串联电路、并联电路。

“1”指1种最为典型的电学实验方法——伏安法（测电阻、电功率等）。

二个规律指：欧姆定律、焦耳定律（内容、公式、适用范围）。

三串公式指：基本公式（定义式）、导出式、比例式。

现在就各要点进行详细说明：“3621”详解（一）对3个电学仪器要求掌握如下：电流表、电压表（作用、电路符号、量程、分度值、使用规则），滑动变阻器（使用方法、电路中的作用）。

电流表可用“二要二不”加以记忆，电压表可用“二要一不”加以记忆，滑动变阻器可用“串联接在电路中，接线一上加一下。

AC、AD接线柱，P左R小反则大。

BC、BD接线柱，P左R大反则小。

AB接线阻值定，CD接线阻值无。

”加以记忆（其中各符号如课本图所表示）。

（二）对6个物理量要求掌握它们的定义（意义）、物理量符号、单位（国际单位、常用单位）、公式（导出式）、串联与并联电路中的特点。

1、电流：（1）形成：电荷(包括正电荷、负电荷、正负离子等自由电荷)的定向移动形成电流，用符号“I”表示。

（2）方向：与正电荷移动的方向相同。

（3）单位：国际单位——安培（安）（A）常用单位——毫安（mA）、微安（μA）。

（4）测量：电流表。

（5）电路特点：串联电路中，电流处处相等，即: I1=I2=I3= (I)并联电路中，干路中的电流等于各支路中的电流之和，即 I总=I1+I2+…+In2、电压：（1）电压的作用：电压是使自由电荷定向移动形成电流的原因。

用符号“U”表示。

九年级物理人教版电压知识点电压是物理学中的一个重要概念，也是九年级物理人教版课程中的核心知识点之一。

了解电压的概念和性质，对于理解电路和电子设备的工作原理以及日常生活中的电器使用都非常重要。

本文将全面介绍九年级物理人教版电压知识点，让读者对电压有更深入的理解。

一、电压的定义电压（Voltage）是衡量电势差的物理量，用V表示，常用单位是伏特（Volt，简写为V）。

电压可以理解为电场力对单位电荷所做的功，也可以理解为电荷在电路中移动时所带的能量。

简单来说，电压就是电势差。

二、电压的性质1. 电压的方向：电压有正负之分，正电压表示电荷由高电势往低电势移动时所做的功，负电压则相反。

在电路中，正电压一般表示电流方向与电子流动方向一致。

2. 电压的大小：电压的大小决定了电荷在电路中的能量转化情况。

电池、发电机等电源可以提供一定大小的电压，电压的单位是伏特。

3. 电压的测量：电压可以通过万用表等电测仪器进行测量。

在测量电路中的电压时，需要注意连接正确的测量端，以避免测量错误。

三、电压的应用1. 电压与电路：电压是电路中非常重要的参数，它决定了电流的大小和方向。

在串联电路中，总电压等于各个电阻元件电压的代数和；在并联电路中，各个支路上的电压相同。

2. 电压与电子设备：电压的大小直接影响到电子设备的工作情况。

例如，电压过高可能导致电子设备损坏，而电压过低则会影响设备正常运行。

3. 电压与电器用电：日常生活中的电器使用都需要合适的电压供应。

根据不同国家和地区的标准，电压的大小和频率有所不同。

四、电压的保护和安全1. 电压的保护：为了保护电子设备和人身安全，我们需要采取适当的措施来保护电压。

例如，使用稳压器、过压保护器等器件来稳定电压，防止过电压损坏电子设备。

2. 电压的安全：使用电器时要注意安全。

不要随意改变电器的电源电压，不要将非耐高电压设备接入电路，避免因电压不当引起的电击等危险。

五、电压的实际应用举例1. 手机充电器：手机充电器通过将交流电压转换为直流电压，提供稳定的电压给手机充电。

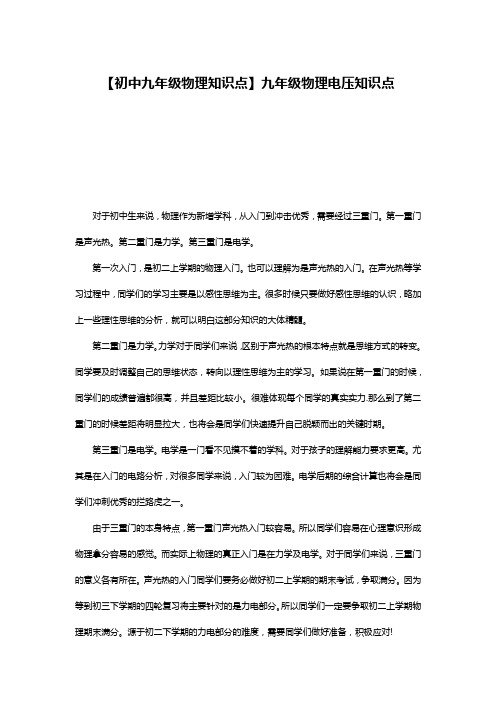

【初中九年级物理知识点】九年级物理电压知识点对于初中生来说，物理作为新增学科，从入门到冲击优秀，需要经过三重门。

第一重门是声光热。

第二重门是力学。

第三重门是电学。

第一次入门，是初二上学期的物理入门。

也可以理解为是声光热的入门。

在声光热等学习过程中，同学们的学习主要是以感性思维为主。

很多时候只要做好感性思维的认识，略加上一些理性思维的分析，就可以明白这部分知识的大体精髓。

第二重门是力学。

力学对于同学们来说，区别于声光热的根本特点就是思维方式的转变。

同学要及时调整自己的思维状态，转向以理性思维为主的学习。

如果说在第一重门的时候，同学们的成绩普遍都很高，并且差距比较小。

很难体现每个同学的真实实力.那么到了第二重门的时候差距将明显拉大，也将会是同学们快速提升自己脱颖而出的关键时期。

第三重门是电学。

电学是一门看不见摸不着的学科。

对于孩子的理解能力要求更高。

尤其是在入门的电路分析，对很多同学来说，入门较为困难。

电学后期的综合计算也将会是同学们冲刺优秀的拦路虎之一。

由于三重门的本身特点，第一重门声光热入门较容易。

所以同学们容易在心理意识形成物理拿分容易的感觉。

而实际上物理的真正入门是在力学及电学。

对于同学们来说，三重门的意义各有所在。

声光热的入门同学们要务必做好初二上学期的期末考试，争取满分。

因为等到初三下学期的四轮复习将主要针对的是力电部分。

所以同学们一定要争取初二上学期物理期末满分。

源于初二下学期的力电部分的难度，需要同学们做好准备，积极应对!感谢您的阅读！。

九年级电压重点知识点1. 电压的定义电压是电路中的一种物理量，用字母"U"表示，单位是伏特（V）。

电压代表了电流在电路中的推动力。

2. 电压的公式电压可以通过以下公式计算：U = I * R其中，U表示电压，I表示电流，R表示电阻。

3. 电压的作用3.1. 电压可以促使电荷在电路中流动。

当电路上有电压时，电子会受到推动力，从而产生电流。

3.2. 电压可以用来传输能量。

通过电压提供的电流，可以使电器、设备正常运行，发挥其功效。

4. 直流电压与交流电压4.1. 直流电压（DC）指的是电压值保持不变的电流，电子流只在一个方向上流动。

直流电源如电池产生的电压就是直流电压。

4.2. 交流电压（AC）指的是电压值随时间变化的电流，电子流会在两个方向上交替流动。

市电就是交流电压。

5. 电压的测量5.1. 电压可以使用万用表或数字电压表进行测量。

将仪器的正负极正确连接到电路的两个端点上，仪器会显示电压值。

5.2. 在测量电压时，需要选择合适的量程，以保证测量结果准确。

6. 并联电压与串联电压6.1. 并联电压是指多个电压源（电池、电源等）的正负极分别相连，形成一个共同的电压。

6.2. 串联电压是指将多个电压源的正极与负极相连，形成一个总的电压。

7. 电压的分压与倍压7.1. 分压是指在电路中通过特定的元件（如电阻）将电压分成不同的部分。

7.2. 倍压是指通过特定的元件（如电容）将电压升高到较高的数值。

8. 电压的安全问题8.1. 高电压对人体有很大的伤害，应避免接触高压设备或触摸裸露的电线。

8.2. 使用电器时，应检查电器的电压是否符合标准，并使用合适的电压适配器或稳压器。

9. 电压的应用领域9.1. 电压广泛应用于各个领域，如家庭用电、电子设备、汽车电路等。

9.2. 不同领域对于电压的要求不同，需要根据具体需求选择合适的电压。

10. 总结电压是电路中的重要物理量，代表了电流的推动力。

了解电压的定义、公式、作用以及测量方法对于我们理解电路运行原理和安全使用电器设备都至关重要。

2019中考物理电压复习资料总结各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢2019中考物理电压复习资料总结电压1.电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

2.电路中获得持续电流的条件：①电路中有电源;②电路是连通的。

3.在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”电压的单位1.国际单位：V常用单位：kV 、mV 、μV换算关系：1Kv=1000V 1V=1000mV 1mV=1000μV2.记住一些电压值：一节干电池一节蓄电池2V 家庭电压220V 对人体安全电压不高于36V3.电池组串联：U=U1+U2+U3; 电池组并联：U=U1=U2=U3;2节干电池串联是3 V，2节干电池并联是V。

电压测量仪器：电压表符号：2.读数时，应先看量程，再看分度值，最后读数。

3.使用规则：①电压表应与被测用电器并联。

②电压表介入电路时，应使电流从电压表的“ 正接线柱”流入，从“ 负接线柱”流出。

否则指针会反偏。

③被测电压不要超过电压表的量程。

④量程范围内，电压表可直接接到电源两极上，测电源电压。

⑤在预先不能预测被侧电压值时，应先进行试触。

Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。

测量时，先选大量程，进行试触，若被测电压在3V～15V可测量，若被测电压小于3V 则换用小的量程，若被测电压大于15V 则换用更大量程的电压表。

利用电流表、电压表判断电路故障1.电流表示数正常而电压表无示数“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表。

则故障原因可能是：①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路。

2.电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路;②或电压表并联的用电器开路，此时电流表所在电路中串联了大电阻使电流太小，电流表无明显示数。

《电压》同步练习一、单选题1.关于电压的作用，下列说法正确的是（）A.电压使电荷定向移动形成电流B.电压使导体中产生大量自由电荷形成电流C.电压使自由电荷定向移动形成电流D.电压只能使自由电子定向移动形成电流2.在国际单位制中，电压的单位是（）A.安培B.伏特C.瓦特D.焦耳3.用电高峰时，家庭电路里正在工作的白炽灯变暗，这说明供给它两端的电压（）A.升高了B.没有变C.降低了D.不能判断4.关于电压表的使用方法，下列叙述中不正确的是（）A.绝对不允许不经过用电器而把电压表直接接在电源两极上B.被测电压不要超过电压表的量程C.要使电流从正接线柱流入电压表，从负接线柱流出D.电压表要并联在被测电路两端5.某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（）A.3VB.1.5VC.2VD.1.2V6.关于电压和电流的关系，下列几种说法中正确的是（）A.电路中有电压则一定有电流B.电压和电流同时产生，同时消失C.有电压可能有电流，没电压一定没电流D.电流是产生电压的原因7.如图所示，闭合开关能测出小灯泡L2两端电压的电路是（）A. B.C. D.8.经验表明，对人体安全的电压不能高于（）A.12VB.36VC.220VD.380V9.学生实验用的电压表，当使用“-”和“15”两个按线柱时，电压表的量程和分度值分别是（）A.15V 0.5VB.15V 1VC.3V 0.1VD.3V 0.05V二、多选题10.如图所示电压表的指针位置，它的示数可能为（）A.4VB.0.08VC.0.8VD.0.711.中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）A.压电薄膜振动时可以产生电压B.小灯发光说明振动的压电薄膜中产生了电流C.发光小灯的数量与踩动踏板的频率有关D.增大踩动踏板的频率，压电薄膜发电的总功率变小12.小刚同学连接的电路如图所示，当他闭合开关后，两灯都能正常发光，下面的说法中正确的是（）A.通过a点的电流大于通过c点的电流B.通过a点的电流等于通过c点的电流C.电压表测出的是灯L1两端的电压D.电流表测出的是灯L2中通过的电流13.下列说法正确的是（）A.在连接电路的过程中，开关应该与被控制的用电器串联B.路灯总是同时亮，同时灭，它们是串联的C.电路中有电压就一定有电流D.电压表可以直接接在电源两极测电源电压三、填空题14.将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将 ______ 能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是 ______ （选填正、负）极．四、计算题15.如图（2），用盐水和两种不同金属自制的电池，其电压为1V左右，铜片为正极，铝片为负极．为准确测量该电池的电压，某同学设计出（1）图电路，R1、R2为阻值已知的定值电阻（它们的阻值都在5Ω至1 0之间）．（1）用笔画线代替导线，按（1）图的设计思路在（2）图中将实物连成电路．（2）设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均．人教版物理九年级第十六章第1节《电压》同步练习答案和解析【答案】1.C2.B3.C4.A5.C6.C7.D8.B 9.A 10.AC 11.ABC 12.BD 13.AD14.化学；正15.解：（1）由图知，当两个开关均闭合，且电阻均为最小时，电流表的示数最大，所以电路中的最大电流为：I=+=+=0.4A＜0.6A，所以用0～0.6A的量程；按电路图连接电路，如图所示：（2）表格中应有电流、电压、电压的平均值几项内容，表格如下：电压平均值/V电流I/A电压U/VK1闭合、K2断开K1断开、K2闭合【解析】1. 解：A、电压的作用是使自由电荷发生定向移动，从而形成电流．故A错误；B、电压的作用是使自由电荷发生定向移动，从而形成电流；而不是产生自由电荷；故B错误；C、电压的作用是使自由电荷发生定向移动，从而形成电流．故C正确；D、电压的作用是使自由电荷发生定向移动，从而形成电流．自由电荷包括正电荷和负电荷；故D错误；故选C．（1）电压的作用是使自由电荷发生定向移动，从而形成电流．（2）自由电荷包括正电荷和负电荷；金属导体中定向移动的是自由电子．明确电压在电路中的作用，是解答此题的关键．2. 解：A、安培是电流的单位，不是电压的单位，故A错误；B、伏特是电压的单位，故B正确；C、瓦特是功率的单位，不是电压的单位，故C错误；D、焦耳是能量的单位，不是电压的单位，故D错误．故选B．根据对各物理量单位的掌握分析答题．本题考查了物理量的单位，是一道基础题，熟练掌握基础知识即可正确解题．3. 解：由于千家万户的用电器是并联，在用电高峰时，用电器的总功率很大，干路中电流特别大，干路导线中有电阻，根据公式U=IR，可知干路导线分压大，所以到各家各户时，电压必然小于220V，造成用电器的电功率降低，所以在用电高峰期时，家庭电路的白炽灯比正常发光时要暗些．故选C．根据并联电路电流、电压和电阻的规律，结合欧姆定律和电功率进行解释．本题考查了电学知识在实际生活中的应用，是中考常考题型．4. 解：A、电压表相当于断路，所以可以将电压表直接接到电源的两端，故A错误；B、使用电压表时，待测电压不能超过电压表的最大量程，否则会损坏电压表，故B正确．C、电压表使用时的正负接线柱要正确，即要使电流从正接线柱流入电压表，从负接线柱流出，故C正确；D、使用电压表测量用电器两端电压时，必须使电压表与待测电路并联，故D正确；故选A．电压表是测量用电器两端电压的仪表．电压表的使用规则有：测量前检验指针是否指在零刻线处；将电压表与待测用电器并联；被测电压不能超过电压表的最大量程，在不能确定电路电压大小时，应选择最大量程并试触．此题是关于电压表使用的基本题目，只要熟悉电压表的使用规则就能正确解答．5. 解：一节新干电池的电压为1.5V，两节新干电池电压为3V，误读成10V，说明量程读错了，0～3V的量程的分度值是0.1V，而0～15V的量程的分度值为0.5V，后者是前者的5倍，故这两节干电池串联后的总电压实际值是=2V．故选C．一节新干电池的电压为1.5V，两节新干电池电压为3V，读数不应大于3V，若大于了3V，说明读错量程了．本题考查了电压表的读数．注意要看清所使用的量程及对应的分度值，再读数．6. 解：A、电流产生的条件是：一是电路要闭合，二是有电源存在；因此有电压不一定有电流，故A错误；B、电路两端有电压，若电路是开路，电路中无电流，故B错误；C、电路两端有电压，当再闭合开关形成通路时，才会形成电流，当电路断开时，电路中没有电流，故C正确；D、电压是形成电流的原因，故D错误．故选C．电荷的定向移动形成电流，电压是使自由电荷定向移动形成电流的原因，电路中有持续电流的条件：一是有电源（电压），二是闭合电路，据此分析判断．本题考查了电流与电压的关系，知道电路中有持续电流的条件--有电源（电压）和通路（开关闭合）是本题的关键．7. 解：A、此图中电压表串联在干路中，不能测量的L2两端的电压，故A错误；B、该图中电压表与L1串联，没有并联在L2两端，不能测量的L2两端的电压，故B错误；C、该图中的电压表正负接线柱接反了，故C错误；D、该电压表测量的是L2两端的电压，且正负接线柱连接正确，故D正确；故选D．电压表应该并联在电路中，且测谁的电压就和谁并联；正负接线柱要正确，电流正进负出．掌握电压表的正确使用：电压表并联在电路中，不要超过电压表的量程，电流从正接线柱流入从负极线柱流出．8. 解：对人体的安全电压是不高于36V．故选B．对人体的安全电压是不高于36V，我国照明电路的电压是220V，这些数据要记清．对于同一个人，电压越高，电流越大，电流经过人体造成的伤害就越大，我们一定要注意安全用电．9. 解：学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表能测量的最大电压为15V，量程为0～15V；每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V．故选A．电压表的量程是能测量的最大电压值，分度值是相邻的刻线（每一小格）代表的示数．使用任何测量工具，都有知道工具的量程、每一个大格、分度值等，才能正确读数．对于电压表或电流表的读数，首先确定量程，然后分清分度值，再根据指针位置读数．10. 解：由图知，电压表选择的量程为0～3V时，对应的分度值为0.1V，指针在第8个格处，所以电压表的示数为0.8V；电压表选择的量程为0～15V时，对应的分度值为0.5V，指针在第8个格处，所以电压表的示数为4V．故选AC．读取电压表示数时，首先要明确电压表选择的量程和对应的分度值，读数时视线与指针所在刻度线相垂直．本题考查的是电压表的读数，需要明确的是：电压表有两个量程，指针在同一位置，对应的电压是5：1．11. 解：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大，故ABC正确，D错误．故选ABC．发电机是利用电磁感应现象的原理制成的，该过程中消耗机械能，产生电能，产生电能的多少与导体运动的快慢有关，运动越快产生感应电流越多，发电的总功率越大．此题考查了发电机的原理及影响感应电流大小的因素，考查了学生根据题中信息，解答问题的能力．12. 解：分析电路图可知，电路由两个灯泡串联而成，所以电路中电流处处相等，即通过a点的电流等于通过c点的电流；电压表是并联在L2两端，所以测的就是灯L2两端的电压；电流表串联在电路中，而电路又是串联电路，所以电流表测的既是通过L1中的电流，也是通过L2中的电流．故选B、D．在串联电路中，电流处处相等；电压表要并联在电路中，并联在哪个用电器两端，测的就是该用电器两端的电压．该题考查学生对串联电路的认识情况，以及电流表和电压表的使用．是一道基础题，难度不大．13. 解：A、开关与被控制的用电器串联，才能控制用电器，A正确；B、路灯虽总是同时亮，同时灭，但一盏灯坏了，不会影响其它的路灯工作，说明路灯是并联的，由一个总开关控制，B错误；C、电路中有电压，若电路不闭合，则没有电流，C错误；D、电压表直接接在电源两极测电源电压，D正确．故选AD．解决此题需掌握：（1）开关与所控制的用电器串联；（2）路灯为并联；（3）有持续电流的条件：有电压，电路闭合；（4）电压表与所测电路并联．本题主要考查了有关电路的知识及电表的应用，属基础知识的考查，难度不大．14. 解：盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装置．图中电压表指针反向偏转，则连接电压表正接线柱的是电池的负极，与连接电压表负接线柱的是电池的正极，即金属片A是电池的正极．故答案为：化学；正（1）由图中电压表指针的偏转方向可判断电流方向，同时能判断电池的极性．（2）盐水电池是将化学能转化为电能的装置．本题考查的是电源的能量转化和用电压表判断电池极性方法．运用电压表判断电池的正负极时，电压表正常偏转则连接电压表正接线柱的是电池的正极；电压表反向偏转时，连接电压表正接线柱的是电池的负极．15.（1）先根据I=计算出电路中的最大电流，从而确定电流表的量程，然后按电路图连接实物电路，注意电路元件的连接顺序和方式要一致；（2）根据电路图，分别将R1和R2接入电路中，测出电流I1、I2，求出电压，并求平均值，据此设计表格；此题是测量电源的电压实验，考查了欧姆定律的应用、电路的连接，实验表格的绘制，考查得较全面，有一定的难度．。

九年级物理电压知识点大全物理学是关于大自然规律的知识;更广义地说，物理学探索分析大自然所发生的现象，以了解其规则。

接下来在这里给大家分享一些关于九年级物理电压知识点，供大家学习和参考，希望对大家有所帮助。

九年级物理电压知识点1、电荷电荷也叫电，是物质的一种属性。

①电荷只有正、负两种。

与丝绸摩擦过的玻璃棒所带电荷相同的电荷叫正电荷;而与毛皮摩擦过的橡胶棒所带电荷相同的电荷叫负电荷。

②同种电荷互相排斥，异种电荷互相吸引。

③带电体具有吸引轻小物体的性质④电荷的多少称为电量。

⑤验电器：用来检验物体是否带电的仪器，是依据同种电荷相互排斥的原理工作的。

2、导体和绝缘体容易导电的物体叫导体，金属、人体、大地、酸碱盐的水溶液等都是是常见的导体。

不容易导电的物体叫绝缘体，橡胶、塑料、玻璃、陶瓷等是常见的绝缘体。

理解：导体和绝缘体的划分并不是绝对的，当条件改变时绝缘体也能变成导体，例如在常温下是很好的绝缘体的玻璃在高温下就变成了导体。

又如常态下，气体中可以自由移动的带电微粒(自由电子和正、负离子)极少，因此气体是很好的绝缘体，但在很强的电场力作用下，或者当温度升高到一定程度的时候，由于气体的电离而产生气体放电，这时气体由绝缘体转化为导体。

所以，导体和绝缘体没有绝对界限。

在条件改变时，绝缘体和导体之间可以相互转化。

3、电路将用电器、电源、开关用导线连接起来的电流通路电路的三种状态：处处连通的电路叫通路也叫闭合电路，此时有电流通过;断开的电路叫断路也叫开路，此时电路中没有电流;用导线把电源两极直接连起来的电路叫短路。

4、电路连接方式串联电路、并联电路是电路连接的基本方式。

理解：识别电路的基本方法是电流法，即当电流通过电路上各元件时不出现分流现象，这几个元件的连接关系是串联，若出现分流现象，则分别在几个分流支路上的元件之间的连接关系是并联。

5、电路图用符号表示电路连接情况的图形。

十五、电流电压电阻欧姆定律1、电流的产生：由于电荷的定向移动形成电流。
