毕业论文题目华电连江风电厂110kV升压变电站接地网优化设计专业：电气工程及其自动化学院：电气工程学院年级：学习形式：学号：论文作者：指导教师：职称：完成时间：郑重声明本人的学位论文是在导师指导下独立撰写并完成的，学位论文没有剽窃、抄袭、造假等违反学术道德、学术规范和侵权行为，否则，本人愿意承担由此而产生的法律责任和法律后果，特此郑重声明。

学位论文作者（签名）：年月日摘要随着电力系统容量的不断增加，流经地网的入地短路电流也愈来愈大，因此要确保人身和设备的安全，维护系统的可靠运行，不仅要强调降低接地电阻，还要考虑地网上表面的电位分布。

电力系统的接地是对系统和网上电气设备安全可靠运行，及操作维护人员安全都起着重大的作用。

接地装置是保证电气设备安全运行和人身安全的主要设备。

由于自然条件和施工工艺等原因，变电站的接地装置腐蚀严重，接地电阻不合格，通过实施改造措施，消除隐患，解决接地网不合格问题。

随着城市变电站的小型化,其接地网的面积受到了限制,由于电网的不断扩大,系统短路电流越来越大,因而对接地网的设计提出了新的要求.就城市变电站建设中面临的问题进行了分析,针对城市电网特点,对接地网形式、接地体选择及降低中跨步电势的措施提出了建议。

还对城市变电站避雷带接地方案，与民用建筑结合的接地以及二次设备接地等问题进行了探讨。

同时建设重新测量本地土壤电阻率，以便在接地风设计中合理取值。

本文结合在建工程华电连江风电厂110 kV 升压变电站的接地网设计，阐释了接地网不等间距布置的方法及其合理性。

关键词：变电站；接地网；接地电阻AbstractWith the continuous increase of power system capacity, the short-circuit current into the ground through the network is more and more, so to ensure the safety of people and equipment, maintenance and reliable operation of the system, not only to emphasize reducing grounding resistance, but also consider the potential distribution of the net surface. Powersystem grounding system is analyzed and the net electrical equipment safe and reliable operation, safe operation and maintenance personnel have a major role to play. The grounding device is the main equipment to ensure the safe operation of electrical equipmentand personal safety。

Because of the natural conditions and construction process and other reasons, the seriouscorrosion of substation grounding device, grounding resistance is not qualified, through the implementation of reform measures to eliminate hidden dangers, to solve the problem ofgrounding grids, unqualified. With the miniaturization of substation grounding grid of the city,the area is limited, due to the continuous expansion of power grid, short-circuit current is more and more big, so butt new requirements of grounding grid is proposed. Facing the problems in the construction of city substation is analyzed, according to the city power grid characteristics,put forward the suggestion of the grounding system, form the grounding body selection andmeasures to reduce the step potential。

With earthing scheme of city substation lightning protection and grounding of civil buildings,combined and two times the equipment grounding are discussed. At the same time, the construction of re measurement of local soil resistivity, in order to design the reasonable value of ground wind. This combination of grounding grid design in the construction of HuadianLianjiang wind power plant 110 kV step-up substation grounding grid method, explains theunequal spacing layout and its rationality. Keywords: substation; grounding grid; grounding resistance目录摘要 (I)Abstract .................................................................................................................................. I I 1 绪论 .. (1)1.1 引言 (1)1.2 现状分析 (1)2 接地网优化设计的合理性 (5)2.1 关于接地短路电流的计算及接地要求 (5)2.1.1关于接地短路电流的计算 (5)2.1.2土壤电阻率ρ的取值 (6)2.1.3 接地电阻值的要求 (6)2.2 对接地网优化设计的分析 (8)2.2.1 改善导体的泄漏电流密度分布 (8)2.2.1 均匀土壤表面的电位分布 (8)2.2.3节省大量钢材和施工费用 (9)3 城市变电站接地网的设计 (10)3.1 三维立体接地网基本原理 (10)3.2 垂直超深钢镀铜接地棒 (12)3.2.1 优劣 (12)3.2.2掌握大地导电率的有关资料 (13)3.2.3接地网的形式 (14)3.2.4接地体的选择 (14)3.2.5 采取降低跨步电势的措施 (14)4 接地网优化设计的方法 (16)4.1接地网接地电阻计算及量大电阻的确定 (16)4.1.1 水平主接地网接地电阻计算 (16)4.1.2 如何确定变电所允许的最大接地电阻 (17)4.2 减小接地电阻的方法 (17)4.2.1 两层接地网 (18)4.2.2 深井式垂直接地极 (18)4.2.3扩大接地面积 (18)4.2.4 使用降阻剂 (19)4.3工程设计中的几点建议 (19)4.3.1 土壤电阻率的测量要准确 (19)4.3.2接地施工应提前进行 (19)4.3.3优先考虑深井式垂直接地极 (19)4.3.4接地体的选择 (20)4.3.5 降低接地电位的其他方法 (20)5 变电站接地网优化措施 (21)5.1改进接地网的技术措施 (21)6 与接地网相关的问题 (24)6.1接地网在设计过程中注意事项 (24)6.2与城市接地网有关的接地 (26)6.2.1城市变电站的避雷带 (26)6.2.2与民用建筑相结合变电站的接地 (26)6.2.3变电站二次设备的接地 (26)7 总结 (28)致谢 (29)参考文献 (30)1 绪论1.1 引言随着电力工业的发展，变电站一次设备二次保护对接地装置的要求不断提高。

接地装置是确保电力设备安全运行及其工作人员人身安全的重要设备。

电力系统中对接地装置的要求越来越严格，变电所接地系统直接关系到变电所的正常运行，更涉及到人身与设备的安全。

然而由于接地网设计考虑不全面、施工不精细、测试不准确等原因，近年来，发生了多起地网引起的事故，有的不仅烧毁了一次设备，而且还通过二次控制电缆窜入主控室，造成了事故扩大，故接地网对电力系统的安全稳定运行起到非常重要的作用。

大型枢纽变电站，就因开关室接地与主接地网之间的接地电阻不合格，引发接地网局部地电位升高，造成高电压、大电流窜入直流系统、继电保护系统、击穿保护二次电缆、造成主控楼及保护装置、二次电缆、低压配电设备全部烧毁；150MVA主变压器和220kV、110kV部分高压设备烧毁。

致使多家大型发电厂被迫停机，造成电力系统解裂大面积停电。

现在尤其是35kV、10kV系统接地故障，由于接地网存在缺陷导致变电站接地网局部电位升高，致使避雷器不能正确动作，甚至发生逆闪，引发母线对地放电，开关爆炸，烧毁电气设备，甚至烧断接地装置，造成大面积停电的事故时有发生。

然而，因为设计、施工、验收等各个方面的因素，未能有效地解决接地装置的防腐问题。

比如，华电连江风电厂110 kV 升压变电站，经过多次普测和开挖检查，发现接地网锈蚀严重，接地电阻逐年升高。

规程规定：变电站接地装置接地电阻应不大于0.5欧。

而该站接地网接地电阻由建站时的0.46 欧升高至2015年的1.05欧。

1.2 现状分析为了摸清福州地区地网的腐蚀情况及存在的问题，从2000年起对连江、北郊、雄县、江阴等运行20 年以上的变电站地网进行了挖掘检查，经检查发现如下问题。

（1）接地引下线热容量不够公司大部分变电站设备采用的接地引下线为ø12 mm 圆钢，部分设备甚至用ø8 mm圆钢,而且个别站同一电压等级设备的接地引下线规格不齐，并有多点焊接。

合集下载

110kV变电站设计（毕业设计_毕业论文）

110kV变电站设计（毕业设计_毕业论文）

110kV变电站设计（毕业设计_毕业论⽂）题⽬：110kV变电站设计专业班级l 学⽣姓名学号摘要随着经济的发展和现代⼯业建设的迅速崛起，供电系统的设计越来越全⾯、系统，⼯⼚⽤电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也⽇益提⾼，因此对供电设计也有了更⾼、更完善的要求。

设计是否合理，不仅直接影响基建投资、运⾏费⽤和有⾊⾦属的消耗量，也会反映在供电的可靠性和安全⽣产⽅⾯，它和企业的经济效益、设备⼈⾝安全密切相关。

变电站是电⼒系统的⼀个重要组成部分，由电器设备及配电⽹络按⼀定的接线⽅式所构成，他从电⼒系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每⼀个⽤电设备的转设场所。

作为电能传输与控制的枢纽，变电站必须改变传统的设计和控制模式，才能适应现代电⼒系统、现代化⼯业⽣产和社会⽣活的发展趋势。

随着计算机技术、现代通讯和⽹络技术的发展，为⽬前变电站的监视、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。

随着电⼒技术⾼新化、复杂化的迅速发展，电⼒系统在从发电到供电的所有领域中，通过新技术的使⽤，都在不断的发⽣变化。

变电所作为电⼒系统中⼀个关键的环节也同样在新技术领域得到了充分的发展。

[关键词]变电站输电系统配电系统⾼压⽹络补偿装置AbstractAlong with the economic development and the modern industry developments of quick rising, the design of the power supply system become more and more completely and system. Because the quickly increase electricity of factories, it also increases seriously to the dependable index of the economic condition, power supply in quantity. Therefore they need the higher and more perfect request to the power supply. Whether Design reasonable, not only affect directly the base investment and circulate the expenses with have the metal depletion in colour metal, but also will reflect the dependable in power supply and the safe in many facts. In a word, it is close with the economic performance and the safety of the people.The substation is an importance part of the electric power system, it is consisted of the electric appliances equipments and the Transmission and the Distribution. It obtains the electric power from the electric power system, through its function of transformation and assign, transport and safety. Then transport the power to every place with safe, dependable, and economical. As an important part of power’s transport and control, the transformer substation must change the mode of the traditional design and control, then can adapt to the modern electric power system, the development of modern industry and the of trend of the society life.Along with the high and quick development of electric power technique, electric power system then can change from the generate of the electricity to the supply the power.[key words] substation transmission system distributionhigh voltage network correction equipment.⽬录第1章原始资料及其分析 (3)1原始资料 (3)2原始资料分析 (4)第2章负荷分析 (5)第3章变压器的选择 (8)第4章电⽓主接线 (10)第5章短路电流的计算 (13)1短路电流计算的⽬的和条件 (13)2短路电流的计算步骤和计算结果 (14)第6章配电装置及电⽓设备的配置与选择 (17)1 导体和电⽓设备选择的⼀般条件 (17)2 设备的选择 (17)3 ⾼压配电装置的配置 (18)第7章⼆次回路部分 (21)1 测量仪表的配置 (21)2 继电保护的配置 (21)第8章所⽤电的设计 (27)第9章防雷保护 (39)结束语 (41)致谢 (42)参考⽂献 (43)附录⼀：⼀次接线图附录⼆：10KV配电装置接线图绪论电⼒⼯业是国民经济的⼀项基础⼯业和国民经济发展的先⾏⼯业，它是⼀种将煤、⽯油、天然⽓、⽔能、核能、风能等⼀次能源转换成电能这个⼆次能源的⼯业，它为国民经济的其他各部门快速、稳定发展提供⾜够的动⼒，其发展⽔平是反映国家经济发展⽔平的重要标志。

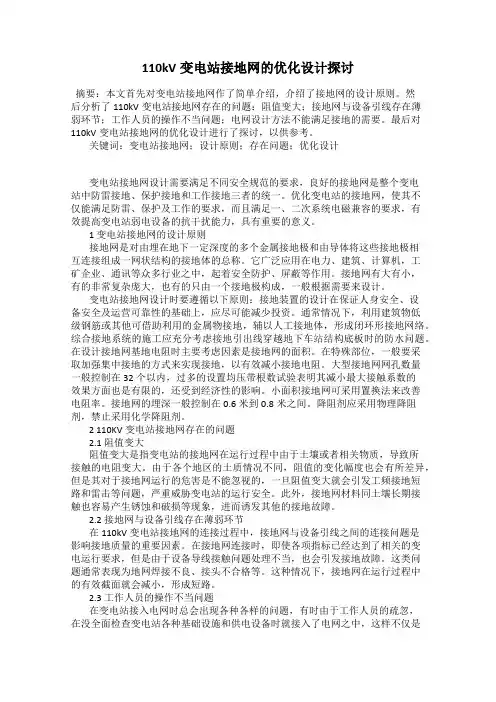

110kV变电站接地网的优化设计探讨
