电力系统分析3_简单电力网络潮流的分析与计算.

简单电力系统分析潮流计算电力系统潮流计算是电力系统分析中的一项重要任务。

其目的是通过计算各个节点的电压、电流、有功功率、无功功率等参数，来确定系统中各个元件的运行状态和互相之间的相互影响。

本文将介绍电力系统潮流计算的基本原理、计算方法以及应用。

潮流计算的基本原理是基于电力系统的节点电压和支路功率之间的网络方程。

通过对节点电压进行迭代计算，直到满足所有支路功率平衡方程为止，得到系统的运行状态。

潮流计算的基本问题可以表示为以下方程组：P_i = V_i * (G_i * cos(θ_i - θ_j ) + B_i * sin(θ_i -θ_j )) - V_j * (G_i * cos(θ_i - θ_j ) - B_i * sin(θ_i -θ_j )) (1)Q_i = V_i * (G_i * sin(θ_i - θ_j ) - B_i * cos(θ_i -θ_j )) - V_j * (G_i * sin(θ_i - θ_j ) + B_i * cos(θ_i -θ_j )) (2)其中，P_i为节点i的有功功率注入；Q_i为节点i的无功功率注入；V_i和θ_i分别为节点i的电压幅值和相角；V_j和θ_j分别为节点j的电压幅值和相角；G_i和B_i分别为支路i的导纳的实部和虚部。

对于一个电力系统，如果知道了节点注入功率和线路的导纳，就可以通过潮流计算求解出各节点的电压和功率。

这是一种不断迭代的过程，直到系统达到平衡状态。

潮流计算的方法有多种，常见的有高斯-赛德尔迭代法、牛顿-拉夫逊迭代法等。

其中，高斯-赛德尔迭代法是最常用的一种方法。

高斯-赛德尔迭代法的思想是从已知节点开始，逐步更新其他节点的电压值，直到所有节点的电压值收敛为止。

具体步骤如下：1.初始化所有节点电压的初始值；2.根据已知节点的注入功率和节点电压，计算其他节点的电压值；3.判断节点电压是否收敛，如果收敛则结束计算，否则继续迭代；4.更新未收敛节点的电压值，返回步骤2高斯-赛德尔迭代法的优点是简单有效，但其收敛速度较慢。

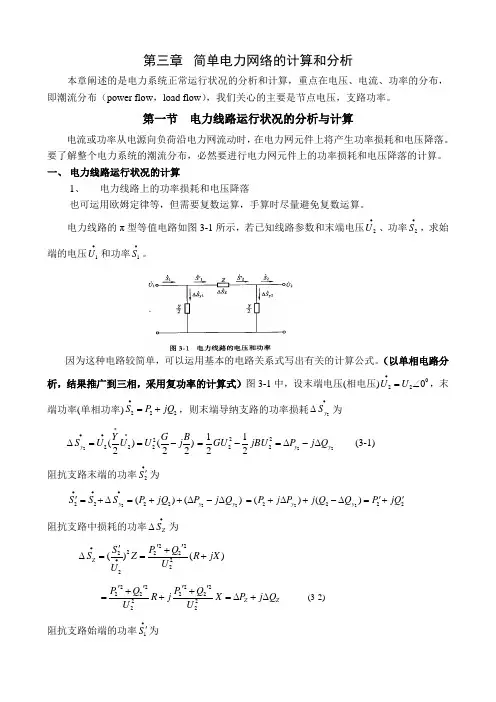

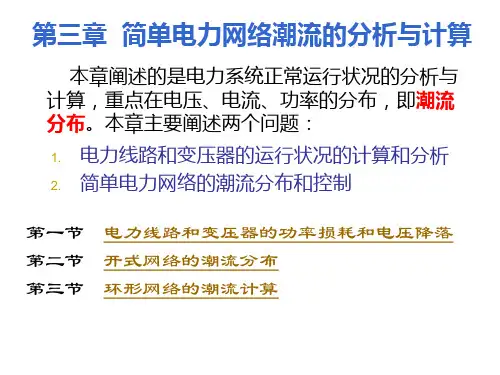

第三章 简单电力网络的计算和分析本章阐述的是电力系统正常运行状况的分析和计算，重点在电压、电流、功率的分布，即潮流分布（power flow ，load flow ），我们关心的主要是节点电压，支路功率。

第一节 电力线路运行状况的分析与计算电流或功率从电源向负荷沿电力网流动时，在电力网元件上将产生功率损耗和电压降落。

要了解整个电力系统的潮流分布，必然要进行电力网元件上的功率损耗和电压降落的计算。

一、 电力线路运行状况的计算1、电力线路上的功率损耗和电压降落也可运用欧姆定律等，但需要复数运算，手算时尽量避免复数运算。

电力线路的π型等值电路如图3-1所示，若已知线路参数和末端电压2U •、功率2S •，求始端的电压1U •和功率1S •。

因为这种电路较简单，可以运用基本的电路关系式写出有关的计算公式。

（以单相电路分析，结果推广到三相，采用复功率的计算式）图3-1中，设末端电压(相电压)0220U U •=∠，末端功率(单相功率)222S P jQ •=+，则末端导纳支路的功率损耗2y S •∆为22222()()222yY G B S U U U j *••*∆==-2222221122y y GU jBU P j Q =-=∆-∆ (3-1) 阻抗支路末端的功率2S •'为 2222222()()y y y S S S P jQ P j Q •••'=+∆=++∆-∆222222()()y y P j P j Q Q P jQ ''=+∆+-∆=+ 阻抗支路中损耗的功率Z S •∆为222222222()()Z S P Q S Z R jX U U ••'''+∆==+ 222222222222Z Z P Q P Q R j X P j Q U U ''''++=+=∆+∆ (3-2) 阻抗支路始端的功率1S •'为1222()()Z Z Z S S S P jQ P j Q •••''''=+∆=++∆+∆2211()()Z Z P j P j Q Q P jQ ''''=+∆++∆=+始端导纳支路的功率yl S •∆为2111()()222ylY G BS U U U j *••*∆==-2211111122y y GU jBU P j Q =-=∆-∆ (3-3) 始端功率1S •，为1111()()yl yl yl S S S P jQ P j Q •••'''=+∆=++∆-∆1111()()yl yl P j P j Q Q P jQ ''=+∆+-∆=+这就是电力线路功率计算的全部内容。

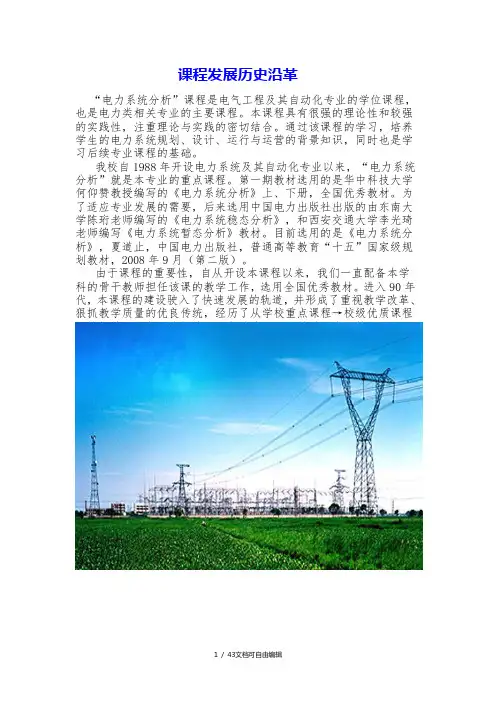

课程发展历史沿革“电力系统分析”课程是电气工程及其自动化专业的学位课程，也是电力类相关专业的主要课程。

本课程具有很强的理论性和较强的实践性，注重理论与实践的密切结合。

通过该课程的学习，培养学生的电力系统规划、设计、运行与运营的背景知识，同时也是学习后续专业课程的基础。

我校自1988年开设电力系统及其自动化专业以来，“电力系统分析”就是本专业的重点课程。

第一期教材选用的是华中科技大学何仰赞教授编写的《电力系统分析》上、下册，全国优秀教材。

为了适应专业发展的需要，后来选用中国电力出版社出版的由东南大学陈珩老师编写的《电力系统稳态分析》，和西安交通大学李光琦老师编写《电力系统暂态分析》教材。

目前选用的是《电力系统分析》，夏道止，中国电力出版社，普通高等教育“十五”国家级规划教材，2008年9月（第二版）。

由于课程的重要性，自从开设本课程以来，我们一直配备本学科的骨干教师担任该课的教学工作，选用全国优秀教材。

进入90年代，本课程的建设驶入了快速发展的轨道，并形成了重视教学改革、狠抓教学质量的优良传统，经历了从学校重点课程→校级优质课程→校级精品课程→省级精品课程的建设。

在教学观念、教师队伍、教学内容、教学方法、教学手段、实验教学等方面进行了全面改革研究与实践，并取得较好的教学效果，为本专业其他课程的建设起到了示范作用。

2003年，我校“电气工程及其自动化”专业立项为湖北省品牌专业建设项目，以此为契机，我们将《电力系统分析》课程建设融入到品牌专业建设之中，对课程的理论教学内容和实践建学内容进行了改革，将实践教学分为课程实验和综合实验两大部分，课程实验重在课程基本理论的验证和提高学生对于基本理论的理解和运用能力，综合实验重在以《电力系统分析》课程内容为纽带，进行综合设计性、操作性实验，提高学生综合运用专业知识的能力和综合实践能力。

在原有部级重点实验室“水电站仿真实验室”的基础上，进一步建设了“电力系统综合设计实验室”、“电力系统综合自动化实验室”、“电力系统继电保护综合实验室”，为本课程的课程实验和综合实验提供了先进的实验环境。

第三章简单电力网络的计算和分析1.什么是电力系统潮流？2.如何计算电压降落和功率损耗？3.电力线路运行特性、潮流分布特点4.如何手工计算潮流？需掌握的问题基本概念：¾电力系统潮流：是指系统中所有运行参数的总体，包括各个母线电压的大小和相位、各个发电机和负荷的功率及电流，以及各个变压器和线路等元件所通过的功率、电流和其中的损耗。

¾潮流计算的任务是在已知某些运行参数的情况下，计算出系统全部的运行参数。

¾计算尺-》交流计算台-》计算机¾潮流计算的基础是电路计算，所不同的是电路计算中关心的和给定的量是U和I，而潮流计算中已知的或给定的是P 或者Q而不是I。

－》以电流I为桥梁建立起P、Q和U的关系，直接用U和P、Q进行潮流计算。

¾所需知识(1)根据系统状况得到已知元件：网络、负荷、发电机(2)电路理论：节点电流平衡方程(3)非线性方程组的列写和求解¾历史手工计算：近似方法计算机求解：严格方法¾已知条件负荷功率发电机电压Ld Ld P jQ +example三节点例子2G S 1G S 3V 1G 2G 3LD S 已知条件负荷功率发电机电压、33Ld Ld P jQ +1V 2V 求解1G S 所发功率1G 2G S 所发功率2G 以及各母线电压（幅值机相角）、网络中的功率分布及功率损耗等3.1 网络元件的电压降落和功率损耗一、网络元件的电压降落元件首末端两点电压的向量差。
