单相异步电机的原理 浅谈单相异步电机故障分析

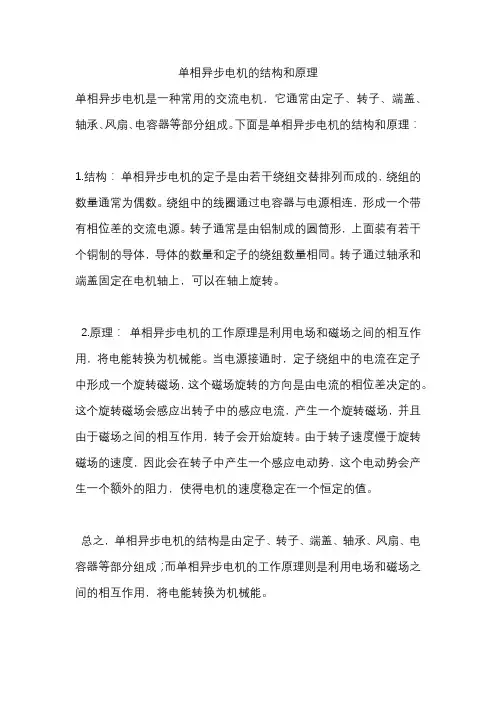

单相异步电机的结构和原理
单相异步电机是一种常用的交流电机，它通常由定子、转子、端盖、轴承、风扇、电容器等部分组成。

下面是单相异步电机的结构和原理：
1.结构：单相异步电机的定子是由若干绕组交替排列而成的，绕组的数量通常为偶数。

绕组中的线圈通过电容器与电源相连，形成一个带有相位差的交流电源。

转子通常是由铝制成的圆筒形，上面装有若干个铜制的导体，导体的数量和定子的绕组数量相同。

转子通过轴承和端盖固定在电机轴上，可以在轴上旋转。

2.原理：单相异步电机的工作原理是利用电场和磁场之间的相互作用，将电能转换为机械能。

当电源接通时，定子绕组中的电流在定子中形成一个旋转磁场，这个磁场旋转的方向是由电流的相位差决定的。

这个旋转磁场会感应出转子中的感应电流，产生一个旋转磁场，并且由于磁场之间的相互作用，转子会开始旋转。

由于转子速度慢于旋转磁场的速度，因此会在转子中产生一个感应电动势，这个电动势会产生一个额外的阻力，使得电机的速度稳定在一个恒定的值。

总之，单相异步电机的结构是由定子、转子、端盖、轴承、风扇、电容器等部分组成；而单相异步电机的工作原理则是利用电场和磁场之间的相互作用，将电能转换为机械能。

单相异步电动机的工作原理一、引言单相异步电动机是一种常见的电动机类型，广泛应用于家庭和工业领域。

了解其工作原理对于正确使用和维护电动机至关重要。

本文将详细介绍单相异步电动机的工作原理。

二、电动机的基本结构单相异步电动机由定子和转子组成。

定子是固定部份，通常由铜线绕成的线圈构成。

转子是旋转部份，通常由导体材料制成。

三、工作原理1. 单相电源供电单相异步电动机通过单相电源供电。

电源提供的电流经过定子线圈产生旋转磁场，使转子开始旋转。

2. 定子线圈的工作原理定子线圈由两个部份组成：主线圈和辅助线圈。

主线圈是电动机的主要工作部份，辅助线圈用于启动电动机。

3. 启动电动机在启动过程中，辅助线圈起到关键作用。

当电动机通电时，辅助线圈产生一个起始磁场，这个磁场与主线圈的磁场相互作用，产生一个旋转磁场。

这个旋转磁场使转子开始旋转。

4. 转子的工作原理转子是由导体材料制成，当旋转磁场作用于转子时，转子中的导体味感受到磁场的力量，导致转子开始旋转。

转子的旋转速度受到电源频率和负载的影响。

5. 单相异步电动机的运行一旦电动机启动，辅助线圈的作用逐渐减弱，主线圈开始主导电动机的运行。

主线圈产生的旋转磁场持续推动转子旋转，使电动机保持运转。

四、单相异步电动机的应用单相异步电动机广泛应用于家庭和工业领域，例如：- 家用电器：风扇、洗衣机、冰箱等。

- 办公设备：打印机、复印机等。

- 工业机械：泵、风机、压缩机等。

五、维护和保养为了保持单相异步电动机的正常运行，以下是一些维护和保养的建议：1. 定期清洁电动机，确保无尘和无杂质。

2. 检查电动机的电源路线，确保连接坚固。

3. 定期检查电动机的轴承，并添加润滑油。

4. 注意电动机的工作温度，避免过热。

5. 定期检查电动机的绝缘性能，确保安全运行。

六、总结单相异步电动机是一种常见的电动机类型，通过单相电源供电，利用旋转磁场推动转子旋转。

了解其工作原理对于正确使用和维护电动机至关重要。

单相异步电机原理
单相异步电机是一种常见的电动机，其工作原理主要基于磁场的旋转。

首先，在单相异步电机中，有一对定子绕组，称为主绕组。

这对定子绕组中的一条绕组与电源相连接，另一条绕组与一组电容器并联连接。

在电源供电的情况下，电容器会产生一个相位差，从而在定子绕组中形成一个旋转磁场。

其次，单相异步电机中还有一个旋转子，它位于定子绕组内部，并与定子绕组之间存在一定的间隙。

当旋转子静止时，由于旋转子的形状不对称，定子绕组中的旋转磁场将产生一个磁力，使得旋转子开始转动。

然而，单相异步电机由于缺乏旋转磁场的自激励，无法自动启动运行。

因此，在启动过程中，通常需要一种辅助装置来帮助启动电机。

例如，可以通过加装一个起动绕组或者一个辅助磁极来产生旋转磁场，并通过电容器来实现相位差。

综上所述，单相异步电机的工作原理主要基于磁场的旋转，通过定子绕组中的旋转磁场产生磁力，使得旋转子开始转动。

单相异步电动机的工作原理单相异步电动机是一种常见的电动机类型，广泛应用于家用电器、小型机械设备等领域。

了解单相异步电动机的工作原理对于电机的维护和故障排除非常重要。

本文将详细介绍单相异步电动机的工作原理，包括结构、工作原理和特点等方面。

一、单相异步电动机的结构单相异步电动机由定子、转子、端盖、轴承等部分组成。

定子是电动机的固定部分，由铁芯和绕组组成。

转子是电动机的旋转部分，通常采用铝制或铜制的短路转子。

端盖用于固定定子和转子，轴承则用于支撑转子的转动。

二、单相异步电动机的工作原理1. 单相异步电动机的启动单相异步电动机在启动时需要通过一些特殊的方法来产生旋转力矩。

常见的启动方法包括启动电容器法、启动绕组法和启动电阻法。

启动电容器法是最常用的启动方法之一。

在电动机的起动过程中，通过并联连接一个启动电容器来改变电动机的电流相位差，从而产生旋转力矩。

启动电容器会在电动机启动后自动断开。

2. 单相异步电动机的工作原理单相异步电动机的工作原理基于磁场的相互作用。

当电动机接通电源后，电流通过定子绕组产生一个旋转磁场。

由于转子上的短路导体会受到磁场的作用，导体上会产生感应电流。

感应电流在转子上形成一个旋转磁场，与定子产生的磁场相互作用，从而产生旋转力矩，使转子开始转动。

3. 单相异步电动机的工作特点单相异步电动机具有以下几个特点：- 启动较困难：由于单相异步电动机只有一个相位供电，所以需要通过特殊的启动方法来产生旋转力矩。

- 转矩较小：相比于三相异步电动机，单相异步电动机的转矩较小，适用于一些小型机械设备。

- 效率较低：由于只有一个相位供电，单相异步电动机的效率相对较低。

- 运行稳定性较差：由于只有一个相位供电，单相异步电动机的运行稳定性较差，容易受到电网电压波动的影响。

三、单相异步电动机的应用领域单相异步电动机广泛应用于家用电器和小型机械设备中，包括：- 家用电器：如洗衣机、风扇、空调、冰箱等。

- 小型机械设备：如水泵、压缩机、砂轮机等。

单相异步电机概述单相异步电机是一种常见的电动机类型，广泛应用于家庭和工业领域。

它是一种简单且可靠的设备，适用于许多不同的应用。

本文将介绍单相异步电机的工作原理、组成部分、优点和缺点，以及应用领域。

工作原理单相异步电机的工作原理基于电磁感应。

当电流通过电机的定子线圈时，会产生一个旋转的磁场。

这个旋转的磁场会与电机的转子产生相互作用，导致转子开始旋转。

组成部分单相异步电机的主要组成部分包括定子、转子、风扇、轴和端盖。

定子是电机的静态部分，由线圈和铁心组成。

转子是电机的旋转部分，通常由铝或铜制成。

风扇用于冷却电机，轴将转子与外部设备连接，而端盖则用于保护电机内部的零部件。

优点单相异步电机具有以下优点：1. 简单可靠：单相异步电机的结构相对简单，零部件较少，故障率低，寿命长。

2. 成本效益：单相异步电机的制造成本相对较低，价格适中。

3. 启动和停止稳定：单相异步电机具有良好的启动和停止性能，不需要额外的启动装置。

缺点单相异步电机也有一些缺点：1. 功率较小：相比于三相异步电机，单相异步电机的最大功率较小。

2. 不平衡：由于单相电源提供的电流波动，单相异步电机的运行不够平稳，容易产生振动和噪音。

3. 低效率：单相异步电机的效率通常比三相异步电机低。

应用领域由于其简单可靠的特点，单相异步电机在许多不同的应用领域得到广泛应用，包括：1. 家用电器：单相异步电机广泛应用于家用电器，如洗衣机、冰箱、空调和风扇等。

2. 工业设备：单相异步电机在工业领域中用于驱动轻负载机械设备，例如输送带、泵、风机和机床等。

3. 农业领域：单相异步电机用于驱动农业机械设备，如灌溉泵和农用发电机等。

4. 商业应用：单相异步电机也应用于商业设备，如压缩机、空气鼓风机和制冷设备等。

结论单相异步电机是一种常见且可靠的电动机类型，具有广泛的应用领域。

它的简单结构和成本效益使得它成为许多家庭和工业设备的首选。

然而，由于功率较小和效率较低的限制，对于一些高功率和高效率的应用来说，三相异步电机可能更合适。

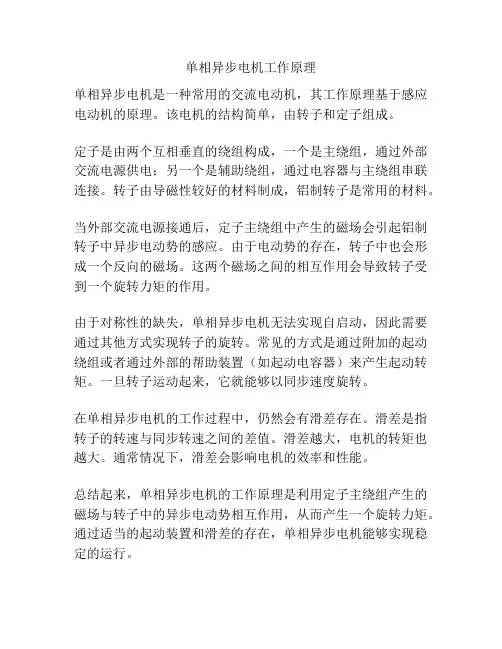

单相异步电机工作原理
单相异步电机是一种常用的交流电动机，其工作原理基于感应电动机的原理。

该电机的结构简单，由转子和定子组成。

定子是由两个互相垂直的绕组构成，一个是主绕组，通过外部交流电源供电；另一个是辅助绕组，通过电容器与主绕组串联连接。

转子由导磁性较好的材料制成，铝制转子是常用的材料。

当外部交流电源接通后，定子主绕组中产生的磁场会引起铝制转子中异步电动势的感应。

由于电动势的存在，转子中也会形成一个反向的磁场。

这两个磁场之间的相互作用会导致转子受到一个旋转力矩的作用。

由于对称性的缺失，单相异步电机无法实现自启动，因此需要通过其他方式实现转子的旋转。

常见的方式是通过附加的起动绕组或者通过外部的帮助装置（如起动电容器）来产生起动转矩。

一旦转子运动起来，它就能够以同步速度旋转。

在单相异步电机的工作过程中，仍然会有滑差存在。

滑差是指转子的转速与同步转速之间的差值。

滑差越大，电机的转矩也越大。

通常情况下，滑差会影响电机的效率和性能。

总结起来，单相异步电机的工作原理是利用定子主绕组产生的磁场与转子中的异步电动势相互作用，从而产生一个旋转力矩。

通过适当的起动装置和滑差的存在，单相异步电机能够实现稳定的运行。

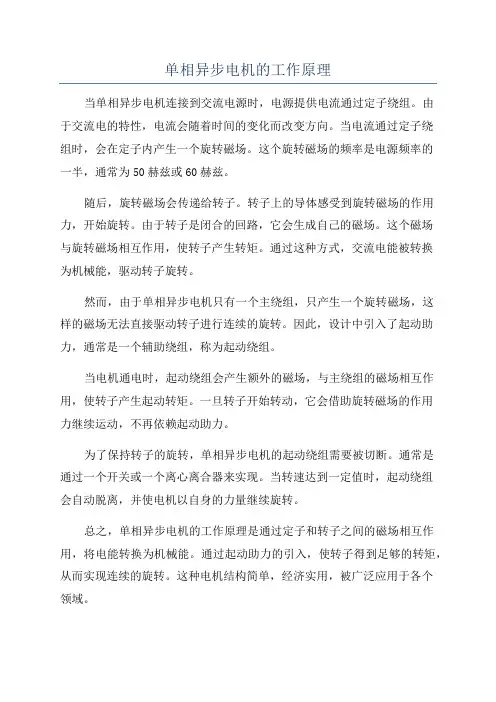

单相异步电机的工作原理
当单相异步电机连接到交流电源时，电源提供电流通过定子绕组。

由
于交流电的特性，电流会随着时间的变化而改变方向。

当电流通过定子绕
组时，会在定子内产生一个旋转磁场。

这个旋转磁场的频率是电源频率的
一半，通常为50赫兹或60赫兹。

随后，旋转磁场会传递给转子。

转子上的导体感受到旋转磁场的作用力，开始旋转。

由于转子是闭合的回路，它会生成自己的磁场。

这个磁场
与旋转磁场相互作用，使转子产生转矩。

通过这种方式，交流电能被转换
为机械能，驱动转子旋转。

然而，由于单相异步电机只有一个主绕组，只产生一个旋转磁场，这
样的磁场无法直接驱动转子进行连续的旋转。

因此，设计中引入了起动助力，通常是一个辅助绕组，称为起动绕组。

当电机通电时，起动绕组会产生额外的磁场，与主绕组的磁场相互作用，使转子产生起动转矩。

一旦转子开始转动，它会借助旋转磁场的作用
力继续运动，不再依赖起动助力。

为了保持转子的旋转，单相异步电机的起动绕组需要被切断。

通常是
通过一个开关或一个离心离合器来实现。

当转速达到一定值时，起动绕组
会自动脱离，并使电机以自身的力量继续旋转。

总之，单相异步电机的工作原理是通过定子和转子之间的磁场相互作用，将电能转换为机械能。

通过起动助力的引入，使转子得到足够的转矩，从而实现连续的旋转。

这种电机结构简单，经济实用，被广泛应用于各个
领域。

单相异步电动机的分类\应用与常见故障分析单相异步电动机是利用单相电源供电的一种小容量交流电动机,它的结构简单,运行可靠,维修方便,并可以直接使用220v交流电源供电,所以得到广泛应用。

但由于电网的供电质量差异、使用不当等原因,使单相异步电动机的故障率较高。

操作人员应能通过听、看、闻、摸等手段随时注意电动机的运行状态。

单相异步电动机由于使用的启动方法不同,使其结构也存在较大的差异,因而形成了不同的类型。

现就单相异步电动机的分类、应用及常见的故障现象做一分析。

一、单相异步电动机的分类及应用一般的三相电动机在接通三相交流电后,电机定子绕组通过交变电流后产生旋转磁场并感应转子,从而使转子产生电动势,并相互作用而形成电磁转矩,使转子转动。

但单相电动机只能产生脉动磁场,不能产生旋转磁场,因此单相电动机必须另外设计使它产生旋转磁场,转子才能转动,常见单相交流电机有罩极式和分相式。

1、罩极式电机①、结构特点:罩极式电机的定子有凸极式和隐极式两种,较小容量的为凸极式,转子采用笼形结构,定子每个磁极的极面上在1/3到1/2处开一个小槽,用一个闭合的短路环把部分磁极罩住,每个磁极的工作绕组集中绕在凸极周围。

当电动机通电后,磁极的磁通分布在空间上是移动的,从而使磁极上被罩住部分的磁场,比未罩住部分的磁场滞后些,因而磁极构成旋转磁场,电动机转子便旋转启动工作。

②、应用:罩极式单相电动机可以很方便地转换成二极或四极转速,以适应不同转速电器配套使用。

但它的启动性能及运行性能较差,效率和功率因数都较低,并且方向不能改变。

主要用于小功率空载启动的场合,如计算机后面的散热风扇、各种仪有风扇、电唱机等。

2、分相式电动机分相式电动机常在定子上安装两套绕组,一套是工作绕组,长期接通电源工作;另一套是启动绕组,用以产生启动转矩和固定电动机转向,两套绕组在空间上相差900电角度。

两套绕组通入的交流电在相位上相差900。

一般通过电阻或电容使电流分相,因此就出现了以下几种常见的分相式电机。

浅析单相异步电机启动和正反转的原理与控制单相异步电机是一种常见的交流电动机，其启动和正反转的原理与控制较为简单。

本文将从以下几个方面进行探讨：单相异步电机的结构、启动方式、正转和反转控制等。

一、单相异步电机的结构单相异步电机主要由定子、转子和起动电容器组成。

定子上绕有一个主磁场线圈和一个辅助磁场线圈，转子是一个闭合的铝或铜导体，与定子之间通过空气隙相互作用。

二、单相异步电机的启动方式单相异步电机的启动方式主要有直接启动和间接启动两种方式。

1.直接启动：通过将电压直接施加在电机上来启动电机，但由于单相电源的特点，单相电机无法自行旋转，所以在启动过程中需要额外的启动装置来产生一个旋转磁场。

直接启动方式适用于小功率的单相异步电机。

2.间接启动：通过引入一个起动电容器来改变电机定子的电流相位差，使得电机能够自行启动。

起动电容器能够产生一个辅助电流，使得电机能够旋转起来。

间接启动方式适用于大功率的单相异步电机。

三、单相异步电机的正转和反转控制单相异步电机的正转和反转控制主要通过改变定子和转子之间的电流相位差来实现。

1.正转控制：通过连接定子的主磁场线圈和电源，在定子产生的磁场的作用下，使得转子跟随着磁场旋转。

在正转过程中，电流的相位差保持不变，电机能够以一定的速度旋转。

2.反转控制：通过改变转子的电流相位差来改变电机的旋转方向。

在反转过程中，通过改变电流相位差，使得电机的磁极发生变化，从而改变电机的旋转方向。

四、单相异步电机的控制方法单相异步电机的控制主要通过改变电容器的电容值或者改变电流的相位差来实现。

1.改变电容值：通过增大或减小起动电容器的电容值来改变电机的转速。

增大电容值可以提高电机的转速，减小电容值可以降低电机的转速。

2.改变电流相位差：通过改变定子线圈的绕组方式或者改变接入的电源相位来改变电流的相位差。

改变电流相位差可以改变电机的转向。

在控制方面，可以采用电子控制方法，如通过使用可编程控制器（PLC）或者直流调速器来实现对单相异步电机的控制。

单相异步电动机的工作原理单相异步电动机是一种常见的电动机类型，广泛应用于家用电器、工业设备和商业机械等领域。

了解单相异步电动机的工作原理对于理解其性能和应用具有重要意义。

1. 引言单相异步电动机是一种交流电动机，它通过单相交流电源驱动。

与三相异步电动机相比，单相异步电动机结构简单、成本低廉，因此在家庭和小型工业设备中得到广泛应用。

2. 结构和组成单相异步电动机由定子、转子、端盖和轴等部分组成。

定子是由电磁线圈绕制而成，而转子则是通过铜棒或铝棒制成。

定子和转子之间通过空气隙相互作用。

3. 工作原理单相异步电动机的工作原理基于电磁感应和旋转磁场。

当单相交流电源供给电动机时，定子绕组中的电流会产生旋转磁场。

这个旋转磁场与转子中的导体交互作用，产生电磁感应力，从而使转子开始旋转。

4. 启动方法单相异步电动机的启动方法包括直接启动、电容启动和电容-起动启动。

直接启动是最简单的方法，只需将电动机连接到电源即可。

电容启动使用启动电容器来提供额外的相位差，以增加起动扭矩。

电容-起动启动则是在电容启动的基础上，通过电磁开关和启动电容器来实现更高的起动扭矩。

5. 运行特性单相异步电动机的运行特性包括转速、效率和功率因数。

转速取决于电源频率和电动机的极数。

效率是指电动机将输入功率转化为机械输出功率的能力。

功率因数是指电动机在转矩产生时所消耗的有功功率与总功率之比。

6. 应用领域单相异步电动机广泛应用于家用电器领域，如洗衣机、空调、电风扇等。

在工业设备中，它们用于泵、风机、压缩机等。

商业机械领域，如冷藏设备、商业搅拌器等也使用了单相异步电动机。

7. 优点和缺点单相异步电动机的优点包括结构简单、成本低廉、维护方便和适用于小功率应用。

然而，与三相异步电动机相比，单相异步电动机的起动扭矩较低，效率也较低。

8. 维护和故障排除单相异步电动机的维护包括定期清洁和润滑。

故障排除包括检查电源供应、检查电动机绕组和检查轴承。

9. 总结单相异步电动机是一种常见的电动机类型，其工作原理基于电磁感应和旋转磁场。

单相异步电动机的工作原理一、引言单相异步电动机是一种常见的电动机类型，广泛应用于家用电器、小型机械设备等领域。

了解单相异步电动机的工作原理对于电机的使用、维护和故障排除都非常重要。

本文将详细介绍单相异步电动机的工作原理，包括结构、工作原理和性能特点。

二、结构单相异步电动机由定子和转子组成。

定子是由若干个线圈绕制而成，线圈中通有交流电流。

转子是由导体条或铜圆环组成，固定在转轴上。

转子通过电磁感应的作用与定子的磁场相互作用，从而实现电动机的转动。

三、工作原理1. 单相异步电动机的起动单相异步电动机在起动时需要借助辅助启动装置，常见的有启动电容器和启动电阻。

在起动时，通过启动电容器或启动电阻改变定子线圈的电压相位差，从而产生旋转磁场，使得电动机能够启动。

2. 单相异步电动机的运行在电动机启动后，定子线圈中的交流电流会产生一个旋转磁场。

这个旋转磁场与转子上的导体条或铜圆环相互作用，产生电磁感应力。

根据楞次定律，电磁感应力会使得转子开始转动。

由于转子上的导体条或铜圆环是闭合的，所以转子会一直受到电磁感应力的作用，从而实现电动机的运行。

3. 单相异步电动机的工作原理单相异步电动机的工作原理基于旋转磁场和电磁感应力的相互作用。

当电动机启动后，定子线圈中的交流电流产生旋转磁场，这个旋转磁场与转子上的导体条或铜圆环相互作用，产生电磁感应力，使得转子开始转动。

转子的转动速度与旋转磁场的频率和极对数有关。

四、性能特点1. 单相异步电动机具有简单、结构紧凑、体积小、重量轻的特点，适用于家用电器和小型机械设备等场合。

2. 单相异步电动机的起动电流较大，容易造成电网电压波动，因此需要采用辅助启动装置来降低起动电流。

3. 单相异步电动机的功率因数较低，通常在0.7到0.9之间，需要通过电容器或其他补偿装置来提高功率因数。

4. 单相异步电动机的效率较低，通常在70%到80%之间，因此在选型时需要考虑电机的额定功率和负载要求。

5. 单相异步电动机的转速较低，通常在1500转/分钟左右。

单相异步电动机常见故障及原因分析收藏此信息打印该信息添加：用户发布来源：未知单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转、单相罩极式等几种类型，而以单相电容启动和运转异步电动机为最常用。

单相异步电动机具有结构简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。

单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转、单相罩极式等几种类型，而以单相电容启动和运转异步电动机为最常用。

在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、启动困难、烧保险丝等。

单相电容启动异步电动机常见故障及原因主要有：故障1:电源正常，通电后电机不能启动。

原因是:1电机引线断路；2主绕组或副绕组开路；3离心开关触点合不上；4电容器开路；5轴承卡住；&转子与定子碰擦。

故障2:空载能启动，或借助外力能启动，但启动慢且转向不定。

原因是:1副绕组开路；2离心开关触点接触不良；3启动电容开路或损坏。

故障3:电机启动后很快发热甚至烧毁绕组。

原因是:1主绕组匝间短路或接地；2主、副绕组之间短路；3启动后离心开关触点断不开；4主、副绕组相互接错；5定子与转子摩擦。

故障4:电机转速低，运转无力。

原因是:1主绕组匝间轻微短路；2运转电容开路或容量降低；3轴承太紧；4电源电压低。

故障5:烧保险丝。

原因是:1绕组严重短路或接地；2引出线接地或相碰；3电容击穿短路。

故障6:电机运转时噪音太大。

原因是:1绕组漏电；2离心开关损坏；3轴承损坏或间隙太大；4电机内进入异物。

单相异步电动机常见故障及处理方法单相异步电动机是指由单相电源供电，容量较小的一类电动机，广泛用于家用电器、电动工具、医疗器械等小型电气设备中。

从外观及内部结构上看单相异步电动机和三相笼型异步电动机差别不大，都属于单边励磁方式工作的电气设备。

三相电机由于采用了对称三相交流电，形成旋转磁场进而产生旋转转矩使转子带动负载转动，而单相异步电机所用电源为单相电，单相电所建立的磁势是一种脉振磁势，不能使电机定向旋转也不能自行启动，故而单相电动机定子上安装了两套绕组：除了产生主磁场的主绕组，还另外安装了起动绕组。

根据起动绕组安装方式的不同，单相电动机有以下两种：分相式——在定子铁芯上装有主绕组和起动绕组，主绕组直接接到单相电源上（和三相电动机主绕组功能同），起动绕组则串联起动电开关及分相用的电容、电阻等再接至同一单相电源，电动机起动时同时通电，待转速接近同步转速70%-80%时，起动绕组完成使命，可切断电源也可继续辅助主绕组工作。

两绕组线径及匝数均不同，空间相位上相差90度，一般主绕组占定子槽数2/3，起动绕组占1/3.罩极式定子多为凸极式，极上装有集中的绕组，即主绕组。

在每极极靴的1/3-1/4处开有小槽，在小槽中嵌入短路铜环（又称罩极线圈），将部分磁极罩起来。

单相异步电动机虽然功率因数，效率和过载能力都比同容量三相异步电动机低，体积也较同容量三相异步电动机大，但是结构简单、成本低廉、运行可靠、维修方便，同时，单相异步电动机功率都不大，上述缺点就不很突出。

单相异步电机的常见故障主要是电路故障和磁路故障，还有小部分是使用维护不当方面。

对于已出厂使用的电机，磁路损耗产生的发热损耗可认为是不变损耗，使用维护也属于人为，因而电路故障是其主要故障，具体表现即为绕组故障。

绕组故障产生的原因主要是绕组短路、绕组接地及电动机过载。

1 绕组短路定子绕组的短路可借助经验及仪表判断。

定子绕组的短路一般为局部短路，表现为线圈端部有几匝烧焦，而线圈其他部分稍有变色。

维修基本知识（二）单相异步电动机的故障现象及排除方法单相异步电动机按其启动方法不同可分多种，但在实际中应用最广泛的是电容分相单相异步电动机。

因此本部分内容主要以该类电动机为例予以分析，电阻分相及罩极电动机的故障分析与处理与本内容大体相访。

电容分相单相异步电动机的常见故障主要有：一、电源正常，但通电后电动机不转动出现这类故障可以从两方面找原因：一是电动机电气方面的故障；二是电动机机械方面的故障。

1、启动绕组本身断路对此可用万用表欧姆挡测量启动绕组的直流电阻，一般均应小于几十欧姆或上百欧姆。

如电阻值太大，说明启动绕组本身断路。

如断路点在槽外较明显处，则可用焊接法予以恢复，否则需拆除部分或全部绕组予以更换。

2、离心开关在启动时触点未闭合（1）离心开关的结构离心开关的具体结构多种多样，但其基本工作原理均大体相仿，现以如图表2-1所示常见的一种为例予以说明。

该离心开关由旋转部分和静止部分所组成，图2-1a为旋转部分，它安装于电动机转轴上，与电动机一起旋转，旋转部分主要由三个受拉力弹簧2控制的指形铜触片1组成。

该铜触片与电动机转轴是相互绝缘的，但三个铜触片本身在电路上则是相互连通的。

图2-1b所示为静止部分，它固定安装在端盖或机座上，静止部分主要由两个相互绝缘的半圆形铜环3组成，这两个半圆形铜环与机座（端盖）也互相绝缘，其中一个半圆环接电源；另一个半圆环接启动绕组（其作用相当于交流接触器中接交流电源及接电动机的两个静触点）。

当电动机静止时指形铜触片在弹簧片2拉力作用下，分别压在两个半圆形铜环的侧面，由于三个指形铜触片本身是连通的（相当于交流接触器中的动触桥），这样就使启动绕组与电源接通，电动机开始启动。

当电动机转速达到某一数值时，安装于旋转部分的指形铜触片由于离心力的作用而向外张开，使铜触片与半圆形铜环分离，即将启动绕组从电源上切除，电动机启动结束，进入正常运行。

图2-1离心开关的结构a）为旋转部分 b）所示为静止部分（ 2 ）离心开关常见故障离心开关的常见故障主要有离心开关不闭合（即指形铜触片无法压在半圆形铜环上）和离心开关打不开（即指形铜触片无法与半圆形铜环脱离）。

单相异步电动机原理
单相异步电动机是一种常用的单相电动机，它采用了异步运转的原理。

其工作原理可以简单描述如下：
1. 在单相异步电动机的定子上布置有两个相位相差90度的绕组，分别称为主绕组和起动绕组。

主绕组接在电源上，起动绕组接在电源和主绕组之间。

2. 当电源通电时，主绕组中会产生一个旋转的磁场，这个磁场会沿着定子产生旋转磁场。

3. 起动绕组中的电流由电源通过，产生的磁场和主绕组磁场的旋转方向相同。

由于起动绕组的绕组电阻较大，导致起动绕组中产生的磁场较弱。

4. 当单相异步电动机启动时，起动绕组中产生的旋转磁场和定子的旋转磁场之间存在一个旋转差，导致转子上有一个旋转力矩的作用。

5. 转子根据旋转力矩的作用开始转动，转动时会有一个反向的旋转差，并且随着转速的增加逐渐减小，直到消失。

在这个过程中，单相异步电动机完成了从起动到运转的过程。

需要注意的是，单相异步电动机的起动转矩较小，且转速较低。

为了提高起动转矩，常常采用一些起动辅助装置，如启动电容、启动继电器等。
