三片式对焊球阀 (3PC·BW)Q61F-1664 CPR

球阀>>三片式球阀>>三片式法兰球阀产品详细信息
<<阀门采购流程及注意事项>>：
1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。

<<阀门的分类>>
阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：
第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：
一、按结构特征，根据关闭件相对于阀座移动的方向可分：
1．截门形：关闭件沿着阀座中心移动，如图1—1所示。

三片式球阀的结构及工作原理三片式球阀是一种常见的阀门，由球体、阀座和阀体三个主要部件组成。

它具有结构简单、密封性能好、操作方便等特点，广泛应用于石油、化工、冶金、电力等行业。

本文将详细介绍三片式球阀的结构和工作原理。

一、结构三片式球阀由球体、阀座和阀体三部分组成。

球体是阀门的关键部件，通常由不锈钢制成，其内部有一个球孔，通过旋转进行开启和关闭阀门。

阀座是球体的密封面，通常由弹性材料制成，能够与球体完全贴合，确保阀门的密封性能。

阀体是球阀的外壳，承受着阀门的压力，通常由铸铁、不锈钢等材料制成。

二、工作原理三片式球阀的工作原理主要是通过旋转球体来控制介质的流动。

当球体与阀座完全贴合时，阀门处于关闭状态，介质无法通过阀门流动。

当需要开启阀门时，通过手柄或电动装置旋转球体，使其与阀座分离，从而形成一个通道，介质可以顺畅地流过阀门。

当需要关闭阀门时，再次旋转球体使其与阀座贴合，阀门即可完全关闭。

三、工作流程三片式球阀的工作流程主要包括开启、调节和关闭三个阶段。

开启阀门时，将手柄或电动装置旋转到一个特定的角度，使球体与阀座分离，介质可以通过阀门流动。

调节阀门时，通过旋转手柄或电动装置来改变球体与阀座之间的间隙，从而控制介质的流量和压力。

关闭阀门时，将手柄或电动装置再次旋转到原位，使球体与阀座完全贴合，阀门即可完全关闭，介质无法通过阀门流动。

四、优缺点三片式球阀具有以下优点：1. 结构简单，容易制造和维护。

2. 密封性能好，球体与阀座完全贴合，能够有效防止介质泄漏。

3. 操作方便，通过手柄或电动装置即可实现开启和关闭阀门。

4. 适用范围广，可用于各种介质和工况。

然而，三片式球阀也存在一些缺点：1. 流阻较大，球体与阀座之间的间隙会导致介质流动时产生较大的阻力。

2. 安装和维护相对复杂，由于球体和阀座的结构比较特殊，需要一定的技术和经验。

五、应用领域三片式球阀广泛应用于石油、化工、冶金、电力等行业。

具体应用包括：1. 石油行业：用于油气输送管道、储罐出口等。

三片式焊接球阀执行标准
一、结构形式
三片式焊接球阀采用三片式结构，阀体由两片主体和一片连接板组成，连接板将阀体两侧的主体连接起来。

这种结构形式使得阀门具有较高的强度和稳定性，能够承受较大的压力和温度变化。

二、连接方式
三片式焊接球阀采用焊接连接方式，连接板与主体之间的焊接缝为对接焊缝。

焊接质量对于阀门的密封性和使用寿命有着重要影响，因此，在焊接过程中需遵循相应的焊接规范和工艺要求。

三、执行标准
三片式焊接球阀的制造和检验需遵循以下标准：
1. API 607：石油、化工和天然气工业用阀门的检验和试验标准。

2. API 6FA：石油、化工和天然气工业用全通径和对夹式止回阀的检验和试验标准。

3. API 608：石油、化工和天然气工业用常闭型全通径球阀的检验和试验标准。

4. GB/T 12237：石油、化工、化肥工业用钢制球阀。

5. HG/T 20592~2060：钢制阀门一般要求。

6. 其他相关标准和规范。

四、工作压力等级
三片式焊接球阀的工作压力等级分为PN10、PN16、PN25、PN40、PN64、PN100、PN160等几个等级，根据实际需求选择合适的工作压
力等级。

在选择工作压力等级时，需考虑阀门的工作环境、介质特性以及管道系统的设计压力等因素。

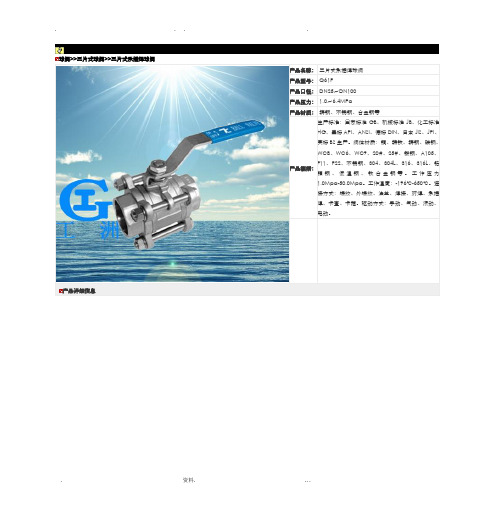

球阀>>三片式球阀>>三片式承插焊球阀
产品名称：三片式承插焊球阀
产品型号：Q61F
产品口径：DN25～DN100
产品压力：1.0～6.4MPa
产品材质：铸钢、不锈钢、合金钢等
产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息
球阀系列价格
供用户或工程项目做预算。

球阀>>三片式球阀>>三片式加长对焊球阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

阀门的种类和图例阀的种类及图例在现场我们见到最多的就是阀。

汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。

阀门的用途是广泛的，因此它起的作用也是很大的。

例如:在发电厂中阀门能够控制锅炉和汽轮机的运转;在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。

尽管如此，阀门同其它产品比较往往被人们忽视。

例如:在安装机器设备时，人们往往把重点放在主要机器设备方面，如:压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。

阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分(如化工、石油、电站等)、有的按介质分(如水蒸汽、空气阀等)、有的按材质分(如铸铁阀、铸钢阀、锻钢阀等)、有的按连接形式分(如内螺纹、法兰阀等)、有的按温度分(如低温阀、高温阀等)。

我国目前大多数习惯是按压力和结构种类来区分。

即:按公称压力分:?1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、?10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有:旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀(包括底阀)—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶阀—用于开启或关闭管道内的介质。

也可作调节用。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

疏水器—按用途和作用分类截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

首页>>产品中心>>不锈钢三片式法兰球阀一、产品[不锈钢三片式法兰球阀]的详细资料：产品型号：3PCQ41F-16P产品名称：不锈钢三片式法兰球阀产品特点：应用规范公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体三片式法兰球阀,三片式球阀,法兰球阀。

二、主要零件材料：三、不锈钢三片式法兰球阀主要尺寸：订货须知：1.产品型号与名称2.公称通径DN3.额定流量系数KV4.公称压力和压差5.阀体和阀内组件材料6.流量特性7.适用温度8.电源电压和控制信号 9.是否带附件相关产品：意大利式超短型球阀法兰连接三通球阀不锈钢高温整体式球阀三段式高压法兰球阀美标金属硬密封球阀不锈钢美标固定球阀美标固定三段式球阀Q347F蜗轮固定球阀阀门的性能强度性能阀门的强度性能是指阀门承受介质压力的能力。

阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。

密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。

其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。

对于截断阀类来说，内漏是不允许的。

后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。

外漏会造成物料损失，污染环境，严重时还会造成事故。

对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

流动介质介质流过阀门后会产生压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。

从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。

启闭力和启闭力矩启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。

首页>>产品中心>>三锻式承插焊接球阀一、产品[三锻式承插焊接球阀]的详细资料：产品型号：Q61N-160C产品名称：三锻式承插焊接球阀产品特点：应用规公称压力：1.6-6.4MPa 适用温度围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀液体（W.O.G）对焊标准（BW）：GB12224·ANSIB16·25 三片式承插焊球阀,三片式球阀,承插焊球阀。

二、主要零件材料：序号零件名称材质三、三锻式承插焊接球阀主要尺寸：订货须知：1.产品型号与名称2.公称通径DN3.额定流量系数KV4.公称压力和压差5.阀体和阀组件材料6.流量特性7.适用温度8.电源电压和控制信号9.是否带附件相关产品：意大利式超短型球阀法兰连接三通球阀不锈钢高温整体式球阀三段式高压法兰球阀美标金属硬密封球阀不锈钢美标固定球阀美标固定三段式球阀Q347F蜗轮固定球阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价容，最好提供的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。

<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

三片式焊接球阀尺寸规格
摘要：
1.三片式焊接球阀概述
2.三片式焊接球阀的尺寸规格
3.三片式焊接球阀的应用领域
4.三片式焊接球阀的价格
正文：
一、三片式焊接球阀概述
三片式焊接球阀是一种常用的球阀类型，其结构主要由阀体、阀杆、阀座和密封圈组成。

阀体可分为整体式、二段式、三段式，阀座采用弹性密封结构，密封可靠，启闭轻松。

阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。

二、三片式焊接球阀的尺寸规格
三片式焊接球阀的尺寸规格主要根据其口径和承压能力来选择。

常见的规格有DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100 等，承压能力一般为1.6MPa、2.5MPa、4.0MPa、6.4MPa 等。

用户可根据实际需求选择合适的尺寸规格。

三、三片式焊接球阀的应用领域
三片式焊接球阀广泛应用于石化、冶金、电力、建筑、供水等领域。

其主要作用是切断或接通管路中的介质，以实现对管路系统的控制和调节。

四、三片式焊接球阀的价格
三片式焊接球阀的价格受其规格、材质、承压能力等因素影响，具体价格
需咨询供应商。

一般来说，承压能力越高、口径越大的球阀，价格越高。

三片式球阀内部结构一、引言三片式球阀是一种常见的管道阀门，广泛应用于石油、化工、冶金等行业。

其内部结构复杂，需要仔细分析和了解。

本文将从外观、结构和工作原理三个方面介绍三片式球阀的内部结构。

二、外观介绍1. 三片式球阀外观特点三片式球阀由上下两个法兰和中间的球体组成。

其特点是结构简单，密封性好，使用寿命长。

2. 三片式球阀主要材料三片式球阀主要材料有碳钢、不锈钢等。

根据使用环境不同，还可以选择其他材料。

三、内部结构介绍1. 上下法兰上下法兰是支撑整个球阀的基础。

其内部主要包括弹簧垫圈和密封圈。

2. 中间球体中间的球体是整个球阀的核心部件。

它由两个半球体组成，并通过轴承连接在一起。

在半球体之间有一个密封圈。

3. 阀杆阀杆连接着手柄和中间的球体，并起到传递力量的作用。

在阀杆上还有一个密封圈，用于防止介质泄漏。

4. 密封结构三片式球阀的密封结构主要包括弹簧垫圈和密封圈。

弹簧垫圈用于支撑中间球体，而密封圈则用于防止介质泄漏。

四、工作原理介绍当手柄旋转时，阀杆会带动中间球体旋转。

当中间球体旋转到与法兰相对应的位置时，介质就可以通过球阀流动。

当手柄继续旋转时，中间球体会随之旋转，并将流动方向改变。

在关闭状态下，中间球体与法兰紧密贴合，从而实现了完全的密封。

五、结论三片式球阀是一种常见的管道阀门，在工业生产中得到广泛应用。

其内部结构复杂，需要仔细分析和了解。

本文从外观、结构和工作原理三个方面介绍了三片式球阀的内部结构。

三片式焊接球阀尺寸标准在焊接球阀的尺寸标准中，三片式焊接球阀是其中的一种常见类型。

本文将对三片式焊接球阀的尺寸标准进行详细介绍。

一、三片式焊接球阀的概述三片式焊接球阀是一种以球体为阀体，通过旋转球体实现流体控制的阀门。

它由阀体、球体和阀盖三个主要部件组成，通常采用焊接方式连接。

该阀门具有结构紧凑、密封可靠、使用寿命长等特点，广泛应用于石油、化工、冶金等工业领域。

二、三片式焊接球阀尺寸标准的重要性三片式焊接球阀的尺寸标准对于确保阀门的互换性、安装配套性以及流体控制的精准性十分重要。

只有符合标准的尺寸才能确保阀门的性能和使用效果。

三、三片式焊接球阀尺寸标准的内容三片式焊接球阀的尺寸标准一般包括以下几个方面：1. 球阀口径：球阀口径是指球阀的流道内径，其大小决定了阀门的流量通道大小。

通常，三片式焊接球阀的口径范围从1/2英寸到48英寸不等。

2. 球阀连接方式：三片式焊接球阀可采用不同的连接方式，如焊接连接、法兰连接等。

标准中应指明阀门的连接方式及其相关尺寸。

3. 阀体尺寸：阀体尺寸包括长度、宽度、高度等方面的尺寸参数，这些参数对于阀门的安装、维修和配套具有重要意义。

4. 阀盖尺寸：阀盖是三片式焊接球阀的重要组成部分，其尺寸标准应指明阀盖的外径、螺纹规格、法兰尺寸等参数。

5. 其他尺寸参数：除了上述主要尺寸外，还需包含阀杆、密封面直径、焊接接头尺寸等其他重要尺寸参数。

四、三片式焊接球阀尺寸标准的制定机构与应用范围三片式焊接球阀的尺寸标准由国际标准化组织（ISO）、美国石油学会（API）、中国石油和化学工业标准（GB）等制定并发布。

这些标准适用于各类石油化工设备中的三片式焊接球阀。

五、三片式焊接球阀尺寸标准的意义和挑战三片式焊接球阀尺寸标准的制定，可以实现不同厂家生产的阀门互换使用，提高设备的灵活性和可维护性。

然而，由于行业需求的多样化和技术创新的不断推进，标准的制定也面临着挑战，需要不断更新和完善。

六、结论三片式焊接球阀作为一种重要的流体控制阀门，在工业生产中发挥着重要作用。

焊接球阀标准1.材料标准焊接球阀的制造应符合以下材料标准：阀体应采用符合ASTM Alo5、A216或A269标准的碳钢、不锈钢或合金钢。

阀座应采用符合ASTM6150的聚合物材料或符合ASTM681的金属材料。

球体应采用符合ASTMA182的F304、F316或F321不锈钢。

螺栓和螺母应采用符合ASTMA193的合金钢或不锈钢。

2.尺寸标准焊接球阀的尺寸应符合以下标准：阀体连接尺寸应符合ANSl B16.10,ISO5211或MSS-SP-61标准。

管道接口尺寸应符合ANSl B16.25、ISO5211或MSS-SP-61标准。

球体直径应符合ANSlB16.34、ISO5210或MSS-SP-61标准。

3.性能标准焊接球阀的性能应符合以下标准：密封性能应符合APl608、API6FA或MSS-SP-75标准。

阀门操作性能应符合APl609、API6FA或MSS-SP-75标准。

阀门流体阻力应符合APl609、API6FA或MSS-SP-75标准。

阀门压力等级应符合APl608、API6FA或MSS-SP-75标准。

4.试验方法标准焊接球阀的试验方法应符合以下标准：材料试验应符合ASTMA370、ASTMA480或MSS-SP-28标准。

压力试验应符合APl608、API6FA或MSS-SP-75标准。

密封试验应符合APl608、API6FA或MSS-SP-75标准。

操作性能试验应符合APl609、API6FA或MSS-SP-75标准。

5.质量标准焊接球阀的质量应符合以下标准：产品应符合APl608、API6FA或MSS-SP-75标准的质量要求。

产品应经过严格的质量控制，包括材料检验、加工过程监控和最终检验等环节。

产品应具有质量合格证明书和检验报告等文件。

6.操作规范标准操作规范标准包括以下内容：在操作焊接球阀前，需要检查阀门外观是否完好，是否有破损或者泄露现象。

同时，需要检查阀门内部是否有杂质或者异物，如果有需要清洁干净。

三片式球阀三片式球阀简介三片式球阀和闸阀是同属一个类型的阀门，区分在它的关闭件是个球体，球体绕阀体中心线作旋转来实现开启、关闭的一种阀门。

三片式球阀在管路中重要用来做切断、调配和更改介质的流动方向[1]。

三片式球阀优点三片式球阀具有以下优点：1.流体阻力小，其阻力系数与同长度的管段相等。

2.结构简单、体积小、重量轻。

3.紧密牢靠，球阀的密封面料子广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4.操作便利，开闭快速，从全开到全关只要旋转90°，便于远距离的掌控。

5.维护和修理便利，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较便利。

6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

法兰球阀，法兰闸阀，刀形闸阀。

三片式球阀分类球阀按结构形式可分：一、浮动球球阀:球阀的球体是浮动的，在介质压力作用下，球体能产生肯定的位移并紧压在出口端的密封面上，保证出口端密封。

浮动球球阀的结构简单，密封性好，但球体经受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈料子能否经受得住球体介质的工作载荷。

这种结构，广泛用于中低压球阀。

二、固定球球阀:球阀的球体是固定的，受压后不产生移动。

固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。

通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

为了削减球阀的操作扭矩和加添密封的牢靠程度，显现了油封球阀，密封面间压注特制的润滑油，以形成一层油膜，即加强了密封性，又削减了操作扭矩，更适用高压大口径的球阀。

三、弹性球球阀:球阀的球体是弹性的。

球体和阀座密封圈都采纳金属料子制造，密封比压很大，依靠介质自身的压力已达不到密封的要求，必须施加外力。

这种阀门适用于高温高压介质。

弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。

Q11F-25C-DN40,Q11F-40P-DN32,Q11F系列球阀,德田球阀,DeTian球阀价格,球阀生产厂家1.概述Q11F型、Q41F型球阀是控制管路介质的流通和截止。

本系列球阀具有流阻损失小、启闭快、结构紧凑、密封性能好等特点。

2.型号说明①名称代号：球阀②连接形式：1－螺纹连接③闸板结构：1－单闸板④密封材料：聚四氟乙烯⑤压力等级：16－1.6MPa，25－2.5MPa，40－4.0MPa⑥阀体材料：未注－铸铁、C－钨碳硼、P－不锈钢（ICr18Ni9Ti）、C－不锈钢（ICr18Ni12Mo2Ti）－黄铜⑦公称通径：15～65mm①名称代号：球阀②连接形式：4－螺纹连接③闸板结构：1－单闸板④密封材料：聚四氟乙烯⑤压力等级：16－1.6MPa，25－2.5MPa，40－4.0MPa⑥阀体材料：未注－铸铁、C－钨碳硼、P－不锈钢（ICr18Ni9Ti）、C－不锈钢（ICr18Ni12Mo2Ti）－黄铜⑦公称通径：15～200mm3.外形尺寸型号（Model）DN（mm）基本尺寸（mm）DM L L1 L2 H dQ11F-16※DN1515 G1/2 90 46 140 76 15 Q11F-16※DN2020 G3/4 100 50 160 81 20 Q11F-16※DN2525 G1 115 58 180 92 25 Q11F-16※DN3232 G11/4 130 66 200 112 32 Q11F-16※DN4040 G11/2 150 77 250 121 40 Q11F-16※DN5050 G2 170 86 300 137 50 Q11F-16※DN6565 G21/2 200 102 300 147 60型号（Model）DN（mm）L0 L L1L2H D D1 D2 n-dQ41F-16※DN15 151013571410395 65 45 4-14Q41F-16※DN20 201614621411210575 55 4-14Q41F-16※DN25 251615651412311585 65 4-14Q41F-16※DN32 32201657116151351078 4-18Q41F-16※DN40 40251871161561451185 4-18Q41F-16※DN50 503020851817216125104-18Q41F-16※DN65 653522101819718145124-18Q41F-16※DN80 8045251142222193161358-18Q41F-16※DN1001060281322286215181558-18Q41F-16※DN1251256032152228624521188-18Q41F-16※DN15015803616242972824218-23Q41F-16※DN2002080457198332533529526512-23。

Q11F-25C-DN40,Q11F-40P-DN32,Q11F系列球阀,德田球阀,DeTian球阀价格,球阀生产厂家1.概述Q11F型、Q41F型球阀是控制管路介质的流通和截止。

本系列球阀具有流阻损失小、启闭快、结构紧凑、密封性能好等特点。

2.型号说明①名称代号：球阀②连接形式：1－螺纹连接③闸板结构：1－单闸板④密封材料：聚四氟乙烯⑤压力等级：16－1.6MPa，25－2.5MPa，40－4.0MPa⑥阀体材料：未注－铸铁、C－钨碳硼、P－不锈钢（ICr18Ni9Ti）、C－不锈钢（ICr18Ni12Mo2Ti）－黄铜⑦公称通径：15～65mm①名称代号：球阀②连接形式：4－螺纹连接③闸板结构：1－单闸板④密封材料：聚四氟乙烯⑤压力等级：16－1.6MPa，25－2.5MPa，40－4.0MPa⑥阀体材料：未注－铸铁、C－钨碳硼、P－不锈钢（ICr18Ni9Ti）、C－不锈钢（ICr18Ni12Mo2Ti）－黄铜⑦公称通径：15～200mm3.外形尺寸型号（Model）DN（mm）基本尺寸（mm）DM L L1 L2 H dQ11F-16※DN1515 G1/2 90 46 140 76 15 Q11F-16※DN2020 G3/4 100 50 160 81 20 Q11F-16※DN2525 G1 115 58 180 92 25 Q11F-16※DN3232 G11/4 130 66 200 112 32 Q11F-16※DN4040 G11/2 150 77 250 121 40 Q11F-16※DN5050 G2 170 86 300 137 50 Q11F-16※DN6565 G21/2 200 102 300 147 60型号（Model）DN（mm）L0 L L1L2H D D1 D2 n-dQ41F-16※DN15 151013571410395 65 45 4-14Q41F-16※DN20 201614621411210575 55 4-14Q41F-16※DN25 251615651412311585 65 4-14Q41F-16※DN32 32201657116151351078 4-18Q41F-16※DN40 40251871161561451185 4-18Q41F-16※DN50 503020851817216125104-18Q41F-16※DN65 653522101819718145124-18Q41F-16※DN80 8045251142222193161358-18Q41F-16※DN1001060281322286215181558-18Q41F-16※DN1251256032152228624521188-18Q41F-16※DN15015803616242972824218-23Q41F-16※DN2002080457198332533529526512-23。

三片式对焊球阀使用说明书三片式对焊球阀是一种常用的阀门，广泛应用于石油、化工、天然气、制药、食品等行业。

本文将为大家介绍三片式对焊球阀的使用说明书。

一、产品概述三片式对焊球阀是一种球形阀门，由球体、阀座、阀杆、手柄等部件组成。

它的特点是结构简单、密封性好、操作方便、使用寿命长等。

二、安装与使用1.安装前应检查阀门的型号、规格、材质是否符合要求，阀门的密封面是否完好无损。

2.安装时应注意阀门的流向，阀门的箭头应指向流体的方向。

3.阀门的安装应符合相关标准和规范，阀门的法兰应与管道法兰连接，紧固螺栓应均匀拧紧。

4.阀门的操作应轻便、灵活，不得用力过猛，以免损坏阀门。

5.阀门的密封性能应定期检查，如发现泄漏现象应及时处理。

三、维护与保养1.阀门的维护保养应按照相关标准和规范进行，定期检查阀门的密封性能、操作性能、外观等。

2.阀门的密封面应保持清洁，不得有杂质和污物，以免影响密封性能。

3.阀门的操作部件应保持润滑，定期加注润滑油。

4.阀门的存放应避免阳光直射、雨淋、腐蚀性气体等，防止阀门受损。

四、注意事项1.阀门的使用压力应符合阀门的额定压力范围，不得超过阀门的承受能力。

2.阀门的使用温度应符合阀门的额定温度范围，不得超过阀门的承受能力。

3.阀门的操作应由专业人员进行，不得随意更改阀门的结构和部件。

4.阀门的维护保养应按照相关标准和规范进行，不得随意更换阀门的部件。

5.阀门的存放应避免阳光直射、雨淋、腐蚀性气体等，防止阀门受损。

总之，三片式对焊球阀是一种常用的阀门，使用前应仔细阅读使用说明书，按照相关标准和规范进行安装、使用、维护和保养，以保证阀门的正常运行和使用寿命。
