【配套K12】九年级物理第一学期期中试题 人教新课标版

2015-2016学年江苏省苏州市相城区九年级（上）期中物理试卷一、选择题1．如图所示，使用中属于费力杠杆的工具是（）A．剪刀B．起子C．镊子D．钢丝钳2．下列四幅图中，属于利用热传递改变物体内能的是（）A．双手摩擦能发热B．烧水时水温升高C．锯木材锯子发烫D．钻木取火3．用下列机械使重G的物体都处于静止状态，其中用力最小的是（均不计摩擦和机械本身的重力）（）A． B． C． D．4．热气球在匀速上升的过程中（）A．动能不变，机械能增大 B．动能增大，重力势能增大C．动能减小，机械能不变 D．动能不变，机械能不变5．如图所示的杠杆处于平衡状态，若使弹簧秤的示数变为原来的，杠杆仍然保持平衡状态，可以采取哪些措施（）A．把弹簧秤向左移动一个小格 B．减少三个钩码C．把钩码向左移动一个小格D．把钩码向右移动一个小格6．四个同学在石峰公园进行登山比赛．如果规定功率最大者获胜，那么最后胜出者一定是（）A．体重最大的一个B．时间最短的一个C．速度最大的一个D．做功最快的一个7．食品放入电冰箱后，温度降低，其内能的变化及其变化方式是（）A．减小、热传递 B．减小、做功C．增大、热传递 D．增大、做功8．汽油机是由四个冲程不断循环而工作的，图中表示机械能转化为内能的冲程是：（）A． B． C． D．9．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的10．如图所示，物体A重100N，B重20N，当B匀速下降40cm时，A受到桌面的摩擦力和A移动的距离分别是（）A．20N，40cm B．10N，20cm C．10N，80cm D．20N，20cm11．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S l闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下列电路设计符合这种要求的是（）A． B． C． D．12．小明和同组同学利用如图所示的a、b两个电路进行“串联电路合并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下．你认为其中不可能的是（）A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭二、填空题13．小明同学积极参加社区服务活动，帮助邻居张奶奶将一袋10kg的米匀速背上层高为3m的六楼，上楼共用时2min．在此过程中，小明对这袋米做了J的功，对米做功的功率为W．（g取10N/kg）14．升旗仪式上，旗手缓缓向下拉动绳子，旗子就会徐徐上升，这是由于旗杆顶部有一个滑轮，使用它的优点是可以．15．一杯水的比热容是4.2×103J/（kg•℃），它表达的物理意义是．若将此杯水倒掉一半，剩下半杯水的比热容是．16．随着科技的不断进步，出现了利用扦维材料制成的、接上电池就可以发热的“发热纸”，通电后，用这种纸包装的食品便可香热可口．这种“发热纸”在工作时将能转化为能．17．在“探究动能的大小与哪些因素有关”的实验中，小车碰撞木块后继续向前运动，木块在水平木板上滑动0.4m后停下，如图所示，木块在滑动过程中受到0.5N的摩擦力，则木块克服摩擦力所做的功W= J，设小车与木块碰撞前的动能为E k，则E k（大于/等于/小于）W．18．每到傍晚，街道旁的路灯就一起亮起来；第二天天亮，它们又一起熄灭．根据你的理解，你认为同一条街道旁的各个路灯的连接方式应是联（选填“串”或“并”），理由是：．19．在吹气球时，吹大了的气球没握住．它叫啸着飞跑了，你及时捡起气球会发现它的嘴部温度（选填“变高”、“变低”或“不变”）．当球内气体喷出来时，发生的能量转化情况是能变为能．20．如图所示，在一个厚壁筒里放一个浸有乙醚的棉花团，用力把活塞迅速下压，观察到的现象是：．这个现象说明可以改变物体的内能．现有一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟内完成个冲程，对外做功次．21．如图所示，当开关闭合，其它开关断开时，L1、L2串联；当开关闭合，其它开关断开时L1、L2并联．22．跳绳看起来似乎很简单，然而亲自跳起来就会感到运动量是相当大的．有位同学对此作了专门研究：跳绳者的质量m=50kg，跳绳者的重心高度随时间变化的情况如图所示．根据所给条件可估算出此跳绳者跳一次绳所做的功为J；在1分钟内做功的平均功率为W．（g=10N/kg）三、解答题（共53分）23．如图为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1和阻力F2的示意图．24．用如图所示的滑轮组提升重物，若拉力F将绳子的自由端移动1.5m时，重物升高0.5m，请你在图中画出绳子绕法．25．根据图1中所示的实物（图见答题纸），在图2虚线框内画出对应的电路图．26．如图所示，学习小组的同学在探究“物体的重力势能的大小跟哪些因素有关”时，设计了以下实验：实验方案：三个相同的木桩插在沙坑里，露出沙坑的高度相同，如甲图所示．取三个铁块从空中静止释放后撞击木桩，木桩陷入沙坑，如乙图所示．（1）在此实验中，我们可以通过观察来比较铁块重力势能的大小．（2）若h A=h B＞h C，m A＜m B=m C，如图乙所示：比较A、B情况，说明．比较B、C情况，说明．（3）实验得出的结论是：物体重力势能的大小跟物体的和有关．27．如图甲所示，某小组研究“杠杆的平衡条件”，器材：有刻度的杠杆、若干个相同的钩码、弹簧测力计等，O为杠杆的支点．（1）实验前，应先调节杠杆在位置平衡．这样做，除了可以消除自身的重力影响外，还有一个好处是便于．实验序号动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm1 2 20 1 10根据分析，这组数据中，实验序号为（选填：“1”或“2”）查发现是测量动力臂时读错了，动力臂的实际值比记录值（选填：大或小）．（3）如图乙所示，弹簧测力计在C处由竖直向上逐渐向右倾斜拉动杠杆，仍使杠杆在水平位置保持平衡，则弹簧测力计的示数将（选填：变大、变小或保持不变）．（4）某次实验中，若采取如图丙所示的方式悬挂钩码，杠杆也能在水平位置保持平衡（杠杆上每格等距），但老师却往往提醒大家不要采用这种方式，主要原因是A．一个人无法独立操作 B．需要使用太多的钩码C．力臂与杠杆不重合 D．力和力臂数目过多．28．小明在“测滑轮组机械效率”的实验中，用图甲所示的滑轮组进行了三次实验，实验数据如下①表中有一个数据的记录是错误的，错误的数据是：；②第3次实验中滑轮组的机械效率是：；③滑轮组的机械效率与无关．（2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图乙所示．①小红多使用一个滑轮，目的是为了改变：；②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率（相同/不相同），理由是：．29．如图甲，在探究“不同物质吸热能力”的实验中：（1）在两个相同的烧杯中加入初温相同、相同的水和煤油（ρ水＞ρ煤油）．选用相同电加热器的目的是：使水和煤油在相同时间内．（2）水和煤油温度随时间变化的图象如图乙所示，①根据图甲可判断出a物质是．②根据图乙可判断出吸热能力强．（3）本实验采用的物理研究方法是法．30．小明看到运动员拉弓射箭时，弓拉得越弯，箭射得越远．小明猜想：弹性势能的大小可能与物体的弹性形变有关．（1）为验证其猜想是否正确．他设计了如下实验（弹簧被压缩后未超过其弹性限度）；如图所示，将同一个弹簧压缩（选填“相同”或“不同”）的长度．将小球置于弹簧的右端，松开后小球碰到同一位置的相同木块上，分别比较木块，从而比较弹性势能的大小．（2）若水平面绝对光滑，本实验将（选填“能”或“不能”）达到探究目的．（3）小明根据实验现象认为：小球推动木块移动一段距离后都要停下来，所以弹簧、小球和木块所具有的机械能最终都消灭了．你认为小明的观点是的（选“正确”或“错误”），理由是．31．2011年4月12日，英国伦敦展出了新研发的“侦探猎犬”超音速汽车，如图所示．该车功率极大，最大车速能达到1609km/h，创造了短期内无法超越的世界纪录．在一次测试中，“侦探猎犬”以400m/s的速度匀速直线行驶了2000m，受到水平方向的阻力为2×105N．问：在测试过程中，（1）汽车受到水平方向的牵引力是多少？（2）汽车牵引力所做的功和功率分别是多少？（3）该车的外观设计成流线型，这样做的好处是什么？32．如图，一条长木板，一端垫高，成为一个斜面，斜面的高h=0.5m，斜面的长度s=1.0m．现用力F=2.5N沿斜面将质量为m=0.4Kg的物体缓慢地从斜面底部拉到斜面的顶部，已知g=10N/Kg．求：（1）有用功和总功分别是多少？（2）斜面的机械效率为多少？2015-2016学年江苏省苏州市相城区九年级（上）期中物理试卷参考答案与试题解析一、选择题1．如图所示，使用中属于费力杠杆的工具是（）A．剪刀B．起子C．镊子D．钢丝钳【考点】杠杆的分类．【专题】应用题．【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【解答】解：A、剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆；B、起子在使用过程中，动力臂大于阻力臂，是省力杠杆；C、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆；D、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆；故选C．【点评】此题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．2．下列四幅图中，属于利用热传递改变物体内能的是（）A．双手摩擦能发热B．烧水时水温升高C．锯木材锯子发烫D．钻木取火【考点】做功改变物体内能；热传递改变物体内能．【专题】应用题．【分析】（1）热传递是能的转移过程，即内能从高温物体向低温物体转移的过程，在此过程中能的形式不发生变化；（2）做功实质是能的转化过程，做功的过程中能量的形式变了，是机械能和内能的转化过程．【解答】解：A、搓手取暖时两手相互摩擦做功，机械能转化为内能，是通过做功改变物体的内能，不符合题意；B、用煤气烧水，属于热传递改变物体内能，符合题意；C、锯木头时锯和木头相互摩擦做功，机械能转化为内能，锯条温度升高，所以锯条发热，此过程是通过做功改变物体的内能，不符合题意；D、古代的人钻木取火是通过摩擦生热，即做功改变物体的内能，不符合题意；故选B．【点评】解决此类问题要知道改变物体内能的方式有两种：做功和热传递，它们在改变物体内能上是等效的．热传递过程是能量的转移过程，做功过程是能量的转化过程．3．用下列机械使重G的物体都处于静止状态，其中用力最小的是（均不计摩擦和机械本身的重力）（）A． B． C． D．【考点】杠杆中最小力的问题．【专题】简单机械．【分析】不计摩擦和机械自重，知道动力臂和阻力臂的大小关系，利用杠杆平衡条件求F1、F2的大小；使用定滑轮不省力，求出F3；使用动滑轮省一半力，求出F4；通过比较得出哪个用力最大．【解答】解：由题知，不计摩擦和机械自重，A、由于杠杆平衡，动力臂大约是阻力臂的3倍，则F=G；B、由于杠杆平衡，动力臂小于阻力臂，所以F＞G；C、使用定滑轮，F=G；D、使用动滑轮，F=G；由以上分析可知，A选项中用力最小．故选A．【点评】本题考查了杠杆的平衡条件、定滑轮和动滑轮的特点，确定力臂大小关系是关键．4．热气球在匀速上升的过程中（）A．动能不变，机械能增大 B．动能增大，重力势能增大C．动能减小，机械能不变 D．动能不变，机械能不变【考点】动能和势能的大小变化．【专题】应用题．【分析】动能大小的影响因素：物体的质量、物体的速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：物体的质量、物体的高度，质量越大，所处的位置越高，重力势能越大；动能和势能统称为机械能．【解答】解：在热气球在匀速上升的过程中，质量不变、速度不变，动能不变；质量不变、高度越来越大，重力势能越来越大，机械能增大．故选A．【点评】本题关键：一是掌握动能、重力势能、机械能的影响因素，二是抓住“匀速（速度不变）下落（高度减小）”关键词．5．如图所示的杠杆处于平衡状态，若使弹簧秤的示数变为原来的，杠杆仍然保持平衡状态，可以采取哪些措施（）A．把弹簧秤向左移动一个小格 B．减少三个钩码C．把钩码向左移动一个小格D．把钩码向右移动一个小格【考点】杠杆的平衡分析法及其应用．【分析】根据杠杆平衡条件F1L1=F2L2，若使弹黄秤的示数变为原来的1/2，力臂不变，钩码的重力与力臂的乘积应变为原来的二分之一，可以把重力变为原来的二分之一也可以把力臂变为原来的二分之一．【解答】解；根据杠杆平衡条件F1L1=F2L2，钩码的重力与力臂的乘积应变为原来的二分之一，可以采取去掉两个钩码或把钩码向右移动一个小格，所以A，B，C错误，D正确．故选D．【点评】本题考查学生对杠杆平衡条件的理解并会有效解决实际问题．6．四个同学在石峰公园进行登山比赛．如果规定功率最大者获胜，那么最后胜出者一定是（）A．体重最大的一个B．时间最短的一个C．速度最大的一个D．做功最快的一个【考点】功率的概念．【专题】比较思想．【分析】解答本题可根据功率的物理意义进行分析选择．【解答】解：功率的物理意义：功率是反映物体做功快慢的物理量，功率大的物体，做功快；功率小的物体，做功慢．所以做功最快的那一个人，他的功率最大．故选 D．【点评】解答本题关键是要理解功率的物理意义．7．食品放入电冰箱后，温度降低，其内能的变化及其变化方式是（）A．减小、热传递 B．减小、做功C．增大、热传递 D．增大、做功【考点】热传递改变物体内能．【分析】解决此题要知道热传递是能的转移过程，即内能从高温物体向低温物体转移的过程，在此过程中能的形式不发生变化．【解答】解：当把食品放入电冰箱后，食品的能量传递到冰箱，使食品的内能减少，温度降低，这种改变食品内能的方式叫做热传递；故选A．【点评】解决此类问题要结合热传递改变物体的内能和内能与温度的关系进行分析．8．汽油机是由四个冲程不断循环而工作的，图中表示机械能转化为内能的冲程是：（）A． B． C． D．【考点】内燃机的四个冲程．【分析】本题应抓住汽油机的一个工作循环由如图所示的四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程．【解答】解：机械能转化为内能的冲程是：压缩冲程．A图：气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程．符合题意．B图：排气门打开，活塞向上运动，气缸容积减小，是排气冲程．不符合题意．C图：气门都关闭，活塞向下运行，气缸容积增大，是做功冲程．不符合题意．D图：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程．不符合题意．故选A．【点评】本题考查了内燃机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程．以及压缩冲程的能量转化．9．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的【考点】串联电路和并联电路的辨别．【专题】应用题；电流和电路．【分析】并联电路中各用电器既可以单独工作又互不影响；根据家庭电路中各用电器既可以单独工作又互不影响的特点分析不同电路的连接方式．【解答】解：A、厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联，故正确但不符合题意；B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的；故错误但符合题意；C、只有“光控开关”和“声控开关”都闭合时，灯才能亮，因此这两个开关与灯串联，故正确但不符合题意；D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的，故正确但不符合题意．故选B．【点评】本题考查家庭电路的组成，知道家庭电路中各用电器的连接方式为并联连接．10．如图所示，物体A重100N，B重20N，当B匀速下降40cm时，A受到桌面的摩擦力和A移动的距离分别是（）A．20N，40cm B．10N，20cm C．10N，80cm D．20N，20cm【考点】二力平衡条件的应用；动滑轮及其工作特点．【分析】（1）先根据动滑轮的特点：省力，来求得每段绳子所受的拉力；再根据二力平衡的条件进行分析，即大小相等，方向相反，作用在一条直线上，作用在一个物体上．（2）用滑轮组提升重物时，重物和动滑轮有n段绳子承担，当物体升高h时，绳子自由端移动的距离是：s=nh．【解答】解：（1）∵有两段绳子吊着动滑轮，∴使用动滑轮省一半的力，故每段绳子的拉力为：F=G=×20N=10N；又∵B物体做匀速直线运动，∴A物体也做匀速直线运动；故根据二力平衡可知：A物体在水平方向上受到的拉力和摩擦力是一对平衡力；∴f=F=10N．（2）∵重物和动滑轮有n段绳子承担，当物体升高h时，绳子自由端移动的距离是：s=nh；∴s=2×40cm=80cm；故A移动的距离为80cm．故选C．【点评】知道二力平衡的条件，会根据二力平衡的条件判断物体是否受到平衡力的作用．要掌握使用动滑轮时可以省力但是费距离．11．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S l闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下列电路设计符合这种要求的是（）A． B． C． D．【考点】串、并联电路的设计．【专题】电流和电路．【分析】串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响．再根据开关的作用来判断符合要求的电路图．【解答】解：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，故ABD错误；当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，故C正确．故选C．【点评】此题主要考查的是串并联电路的特点以及开关的作用，比较简单．12．小明和同组同学利用如图所示的a、b两个电路进行“串联电路合并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下．你认为其中不可能的是（）A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭【考点】欧姆定律的应用；电功率的计算．【专题】应用题；图析法．【分析】（1）串联电路中，电流只有一条路径，各用电器相互影响，如其中一个损坏，另一个也不能工作；（2）并联电路中，电流路径有多条，各支路用电器互不影响，如其中一条支路损坏，其余支路不受影响．【解答】解：A、在a电路中，两灯串联，相互影响，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭，符合实际情况；B、在a电路中再串联一个小灯泡，电路中总电阻增大，电路中电流变小，接通电路后，灯L1和灯L2发光会变暗，符合实际情况；C、在b电路中，两灯并联，互不影响，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭，因此不符合实际情况；D、在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭，符合实际情况．故选C．【点评】（1）分析电路中的用电器是否互相影响时，关键分析它们的连接方式，串联互相影响，并联互不影响；（2）灯泡的亮度指的是实际功率的大小，它与灯泡两端的电压和通过灯泡的电流有关．二、填空题13．小明同学积极参加社区服务活动，帮助邻居张奶奶将一袋10kg的米匀速背上层高为3m的六楼，上楼共用时2min．在此过程中，小明对这袋米做了1500 J的功，对米做功的功率为12.5 W．（g 取10N/kg）【考点】功的计算；功率的计算．【专题】计算题；功、功率、机械效率．【分析】已知物体的质量，根据公式G=mg可求物体的重力；根据公式W=Gh可求小明对这袋米做的功；利用公式P=可求对米做功的功率．【解答】解：一袋米的重力：G=mg=1kg×10N/kg=100N；h=3m×5=15m，小明对这袋米做的功：W=Gh=100N×15m=1500J；对米做功的功率为：P===12.5W．故答案为：1500；12.5．【点评】本题考查重力、功和功率的计算，注意上层高为3m的六楼实际上爬五楼的高度，易错点！14．升旗仪式上，旗手缓缓向下拉动绳子，旗子就会徐徐上升，这是由于旗杆顶部有一个定滑轮，使用它的优点是可以改变力的方向．【考点】定滑轮及其工作特点．【专题】简答题．【分析】要解答本题需掌握：定滑轮实质上是一等臂杠杆，它的特点是：只能改变力的方向，而不省力．【解答】解：升旗仪式上，旗手缓缓向下拉动绳子，旗子就会徐徐上升；这表明向上拉旗子的拉力方向改变为向下，不需要省力，根据定滑轮的使用特点，可知在旗杆顶部有一个的定滑轮，它的优点是可以改变力的方向．故答案为：定滑轮；改变力的方向．【点评】本题主要考查学生对定滑轮工作特点的了解和掌握，是一道基础题．15．一杯水的比热容是4.2×103 J/（kg•℃），它表达的物理意义是1kg的水每升高1℃吸收的热量为4.2×103J ．若将此杯水倒掉一半，剩下半杯水的比热容是 4.2×103J/（kg•℃）．【考点】比热容的概念．【专题】比热容、热机、热值．【分析】单位体积某种物质，温度升高1℃所吸收的热量叫做这种物质的比热容．比热容是物质的一种热性．物质的比热容只跟物体的种类和状态有关，与物体质量的大小、温度高低、吸收或放出热量的多少均无关．【解答】解：根据比热容的定义可以知道，水的比热容为4.2×103J/（kg•℃），它表达的物理意义是：1kg的水每升高1℃吸收的热量为4.2×103J；将此杯水倒掉一半，质量改变，但比热容与质量无关，所以水的比热容不变，仍然为4.2×103 J/（kg•℃）．故答案为：1kg的水每升高1℃吸收的热量为4.2×103J；4.2×103J/（kg•℃）．【点评】此题考查的是比热容的物理意义和影响因素．其中水的比热容要求熟记．16．随着科技的不断进步，出现了利用扦维材料制成的、接上电池就可以发热的“发热纸”，通电后，用这种纸包装的食品便可香热可口．这种“发热纸”在工作时将电能转化为内能．【考点】能量转化的现象．【专题】应用题．【分析】考查用电器工作时能量的转化．【解答】解：用电器工作时就是把电能转化为其他形式能．“发热纸”是靠热来工作的，是将消耗的电能转化为内能．故答案为：电；内．【点评】此题考查的是用电器涉及到的能量转化，解答这类题时，关键是看这种用电器是怎么工作的，是发热还是发光，还是转动．17．在“探究动能的大小与哪些因素有关”的实验中，小车碰撞木块后继续向前运动，木块在水平木板上滑动0.4m后停下，如图所示，木块在滑动过程中受到0.5N的摩擦力，则木块克服摩擦力所做的功W= 0.2 J，设小车与木块碰撞前的动能为E k，则E k大于（大于/等于/小于）W．【考点】功的计算；动能的影响因素；机械能和其他形式能的转化．【专题】推理法．。

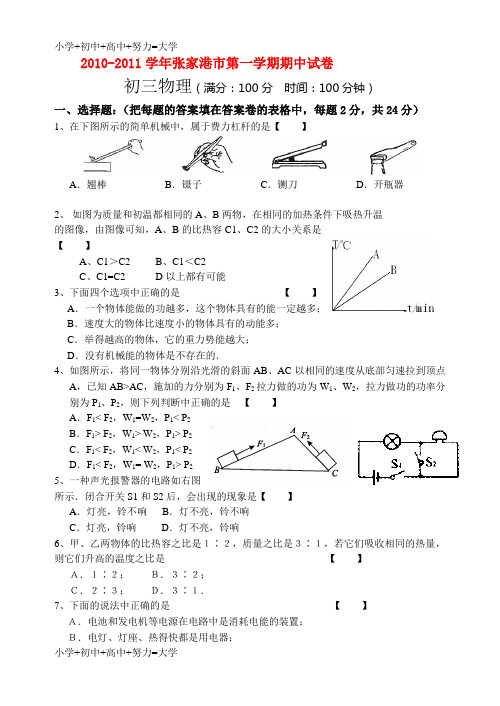

2010-2011学年张家港市第一学期期中试卷初三物理（满分：100分时间：100分钟）一、选择题：（把每题的答案填在答案卷的表格中，每题2分，共24分）1、在下图所示的简单机械中，属于费力杠杆的是【】A．翘棒B．镊子C．铡刀D．开瓶器2、如图为质量和初温都相同的A、B两物，在相同的加热条件下吸热升温的图像，由图像可知，A、B的比热容C1、C2的大小关系是【】A、C1＞C2B、C1＜C2C、C1=C2 D以上都有可能3、下面四个选项中正确的是【】A．一个物体能做的功越多，这个物体具有的能一定越多；B．速度大的物体比速度小的物体具有的动能多；C．举得越高的物体，它的重力势能越大；D．没有机械能的物体是不存在的．4、如图所示，将同一物体分别沿光滑的斜面AB、AC以相同的速度从底部匀速拉到顶点A，已知AB>AC，施加的力分别为F1、F2拉力做的功为W1、W2，拉力做功的功率分别为P1、P2，则下列判断中正确的是【】A．F1< F2，W1=W2，P1< P2B．F1> F2，W1> W2，P1> P2C．F1< F2，W1< W2，P1< P2D．F1< F2，W1= W2，P1> P25、一种声光报警器的电路如右图所示．闭合开关S1和S2后，会出现的现象是【】A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响6、甲、乙两物体的比热容之比是１∶２，质量之比是３∶１，若它们吸收相同的热量，则它们升高的温度之比是【】Ａ．１∶２；Ｂ．３∶２；Ｃ．２∶３；Ｄ．３∶１．7、下面的说法中正确的是【】Ａ．电池和发电机等电源在电路中是消耗电能的装置；Ｂ．电灯、灯座、热得快都是用电器；Ｃ．在任何情况下都不能使电流表直接接到电源两极；Ｄ．家庭里的电视机、电冰霜、电灯之间应该是串联的。

8、下列事例中，不是利用水的比热容大这一特性的是【】Ａ．夏天，人们洒水来降温；Ｂ．冬天，让热水流过暖气片来取暖；Ｃ．汽车司机用水来冷却发动机；Ｄ．农民夜间向秧田里灌满水．9、一茶杯开水，从刚倒入到可以喝的这一段时间内，放出的热量大约是【】A、500JB、5000JC、5×104JD、5×105J10、下图所示的做法中，属于用做功的方法改变物体内能的是【】11、中考体育跳绳项目测试中，小明同学在lmin内跳了120次，则他跳绳时的功率约是【】A. 0. 5 WB. 5 WC. 50WD. 500 W12、一本用电常识书中列出了白炽灯的常见故障与检修方法，如表l所述，造成此“灯泡不亮"故障的共同原因是电路中出现了【】表1A二、填空：（每空1分，共22分）13、如图是工人师傅提升重物的示意图，甲图使用的是滑轮；乙图使用的是滑轮。

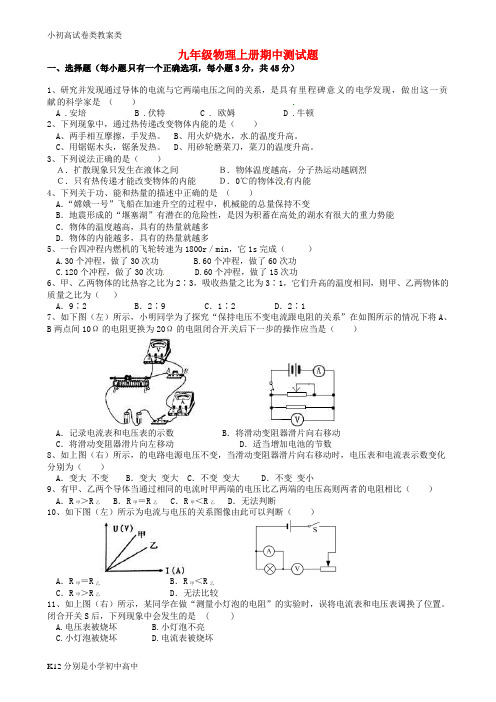

九年级物理上册期中测试题一、选择题（每小题只有一个正确选项，每小题3分，共45分）1、研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做出这一贡献的科学家是（）A .安培B .伏特C . 欧姆D .牛顿2、下列现象中，通过热传递改变物体内能的是（）A、两手相互摩擦，手发热。

B、用火炉烧水，水的温度升高。

C、用锯锯木头，锯条发热。

D、用砂轮磨菜刀，菜刀的温度升高。

3、下列说法正确的是（）Ａ．扩散现象只发生在液体之间Ｂ．物体温度越高，分子热运动越剧烈Ｃ．只有热传递才能改变物体的内能Ｄ．0℃的物体没有内能4、下列关于功、能和热量的描述中正确的是（）A．“嫦娥一号”飞船在加速升空的过程中，机械能的总量保持不变B．地震形成的“堰塞湖”有潜在的危险性，是因为积蓄在高处的湖水有很大的重力势能C．物体的温度越高，具有的热量就越多D．物体的内能越多，具有的热量就越多5、一台四冲程内燃机的飞轮转速为1800r／min，它1s完成（）A.30个冲程，做了30次功B.60个冲程，做了60次功C.120个冲程，做了30次功D.60个冲程，做了15次功6、甲、乙两物体的比热容之比为2∶3，吸收热量之比为3∶1，它们升高的温度相同，则甲、乙两物体的质量之比为（）A．9∶2B．2∶9C．1∶2D．2∶17、如下图（左）所示，小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数8、如上图（右）所示，的电路电源电压不变，当滑动变阻器滑片向右移动时，电压表和电流表示数变化分别为（）A．变大不变B．变大变大C．不变变大 D．不变变小9、有甲、乙两个导体当通过相同的电流时甲两端的电压比乙两端的电压高则两者的电阻相比（）A．R甲＞R乙 B．R甲＝R乙 C．R甲＜R乙 D．无法判断10、如下图（左）所示为电流与电压的关系图像由此可以判断（）A．R甲＝R乙 B．R甲＜R乙C．R甲＞R乙 D．无法比较11、如上图（右）所示，某同学在做“测量小灯泡的电阻”的实验时，误将电流表和电压表调换了位置。

辽宁省辽阳市灯塔二中2016届九年级上学期期中物理试卷一、选择题（本题共12小题，共28分．1-8题为单选题，每题2分；9-12题为多选题，每题3分，漏选得2分，错选得0分．请把正确选项前的字母填在下面的表格中）1．下列图形中，属于内能转化为机械能的是（）A．滑下滑梯B．弯折铁丝 C．做功冲程D．压缩点火2．关于导体和绝缘体，下列说法正确的是（）A．通常情况下，液体都是导体B．非金属物质一定是绝缘体C．绝缘体在一定条件下可以变成导体D．导体导电都是靠电子3．如图是某名牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣电源开关S1和安全开关S2，当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁，下列电路图符合上述要求的是（）A． B． C． D．4．根据欧姆定律公式I=，可变形得到R=．对此，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流强度成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻大小与电压电流均无关5．在如图所示电路中，当闭合开关后，两个电压表指针偏转角度相同，则电阻R1和R2两端的电压之比为（）A．1：5 B．5：1 C．4：1 D．1：46．如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（）A．L l断路B．L2断路C．L1短路D．L2短路7．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电阻之比是（）A．2：3 B．3：2 C．5：2 D．1：28．两个相同的电阻R串联后的总电阻为60Ω，如果把这两个电阻并联起来，则总电阻为多少？（）A．10Ω B．15Ω C．30Ω D．90Ω9．（多选）关于电路的知识，下列说法中不正确的是（）A．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的B．只要电路闭合，即使电路中没有电源，电路中也一定有电流C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．验电器的工作原理是异种电荷互相吸引10．（多选）下列说法中正确的是（）A．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量B．0℃的水变成0℃的冰，温度不变，内能不变C．在汽油机的压缩冲程中，机械能转化为内能D．集中供暖采用热水循环，是利用了水的比热容较大的性质11．（多选）如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数不变C．电流表A1示数变大D．电流表A2示数变大12．（多选）如图在探究“不同物质的吸热能力”时，同学们使用的器材有：相同规格的电加热器、玻璃杯、温度计、初温和质量都相同的水和食用油，关于实验，下列说法不正确的是（）A．食用油吸热升温快，说明食用油吸热能力强B．物体吸热多少是由它的物质种类决定的C．加热相同的时间，末温低的物体吸热能力强D．将食用油和水加热到相同的温度时，它们吸收的热量相同二、填空题（每空1分，共26分）13．“端午浓情，粽叶飘香”．煮粽子时，小明闻到了粽子的香味，这是现象，说明了．吃粽子时，米粒和粽叶不容易分开，这表明：分子间存在．14．如图所示，试管口木塞冲出过程，从能量的转化角度来看，它与汽油机的冲程能量转化相同．航天器发动机用氢做燃料，这是因为氢气的很大．（选填“热值”或“比热容”）15．如图所示为国产油电混合动力汽车．给汽车蓄电池充电时，蓄电池相当于（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯是联的；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能．16．跳伞运动员从某一高度匀速下落的过程中，动能，重力势能，机械能（三空都选填“增加”、“减少”或“不变”）．17．两只定值电阻，甲标有“10Ω1A”乙标有“15Ω、0.6A”把它们串联起来电路中允许通过的最大电流为，两端允许加上的最大电压是．若将这两个电阻并联起来接入电路中则干路中允许通过的最大电流是A．18．两个电路元件甲和乙中的电流与其两端电压的关系如图所示，由图可知，若把它们串联接在电路中，总电阻是Ω，R甲和R乙两端电压之比U1：U2= ．19．课外科技兴趣小组的小明同学用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔是（填“导体、半导体、绝缘体”），当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻减小，这个实验说明导体的电阻跟导体的有关．发光二极管由材料制成的．20．如图所示，闭合开关后，两只灯泡都能正常发光，则在①中填表，②中填表，③中填表．21．为了让一个标有“6V，3W”字样的小灯泡接在电压为9V的电源上能正常工作，可以跟小灯泡联一个Ω电阻．若需要一个12Ω的定值电阻，现在只有10Ω，20Ω，30Ω，40Ω的定值电阻各一个，则可以把一个20Ω和一个Ω的定值电阻联起来当作12Ω的定值电阻使用．三、作图题22．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处，要求电键S闭合后，（a）电流方向如图所示；（b）移动滑动变阻器的滑片P．小灯L变亮时，电压表的示数变大．23．请在图1中用笔画线代替导线，按要求连接电路，并在方框内画出电路图2．要求：①开关同时控制两盏电灯；②电灯L1、L2并联；③电流表测通过两灯的总电流；④当滑动变阻器的滑片向右移动时，灯泡L1变亮．四、简答题24．滑雪运动在近几年逐渐褪去“贵族运动”的外衣，成为一项深受广大民众喜爱的运动．下面是滑雪时的两个情景．A．感觉手冷，双手互相搓搓就暖和了；B．从山顶下滑过程中，速度越来越快．，（1）请用物理知识解释A场景．（2）写出B过程中机械能的能量转化情况．五、计算题（本题共2小题，共18分）25．每到夏收季节，高淳农村大量农作物秸秆在田间被随意焚烧，如图这不仅造成资源浪费、环境污染，而且极易引发火灾等．为解决这一问题，现已研制出利用秸秆生产的节能环保型燃料﹣﹣秆浆煤．若燃烧秆浆煤（热值为2.4×107J/kg），使50kg、20℃的水温度升高到80℃．求：（1）水需要吸收的热量．（2）如果秆浆煤燃烧释放的热量有30%被水吸收，需要完全燃烧多少千克秆浆煤．26．如图所示的电路中，灯泡的电阻R L=12Ω，正常发光时的电压为12V，R2=12Ω，当开关S1、S2都闭合时，电流表的示数为1.2A，这时灯泡正常发光．（1）求电源电压；R1的阻值；（2）当开关都断开时，灯泡两端的电压．六、实验、探究题27．如图是探究动能大小与哪些因素有关的实验装置．（1）试验中通过观察木块在同一水平面上被推动的来比较小球的动能大小．（2）将同一小球从同一斜面的不同高度（h1＞h2）由静止开始释放的目的是：使小球到达斜面底部时的速度．（3）小球推动木块，最后静止时的位置如图甲乙所示，分析可知小球的动能与速度的大小（选填“有关“或“无关“）．（4）如图丙所示，质量较小的扑克牌动能较大时能切入黄瓜，根据上面的探究可知，飞行的扑克牌一定具有的速度（选填“较大”或“较小”）．28．某同学对“串联电路电压规律”进行探究．【设计与进行实验】（1）按图所示电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测量L2两端电压时，为了节省时间采用以下办法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】（1）在拆接电路时，开关必须．（2）该同学用上面的方法（选填“能”或“不能”）测出L2两端的电压，原因是．（3）方法改进后，所测出的AB、BC、AC间的电压记录在下表中，分析数据可以得出本次实验的结（4）这个实验在设计上还存在的不足之处是．29．小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是（写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持表的示数不变，应将滑动变阻器的滑片P向（选填“A”或“B”）移动，记录此时各表的示数．（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．）实验记录的多组数据如表所示．分析数据可得出结论．实验次数定值电阻（Ω）电流表示数（A）1 5不变．你认为其原因是．30．如图甲所示是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5V”字样．（1）该实验的原理是．（2）该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮．导致上述现象的不规范操作是．滑动变阻器的滑片移至阻值最大位置，是为了．（3）若某次测量时实际电压表的示数为2V，电流表的示数如图乙所示，则电流表的示数为A，此时灯泡的电阻为Ω．接着用这个电路测小灯泡的额定功率，滑片应向（选填“左”或“右”）移动．（4）该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果．出现这种结果的原因是．辽宁省辽阳市灯塔二中2016届九年级上学期期中物理试卷参考答案与试题解析一、选择题（本题共12小题，共28分．1-8题为单选题，每题2分；9-12题为多选题，每题3分，漏选得2分，错选得0分．请把正确选项前的字母填在下面的表格中）1．下列图形中，属于内能转化为机械能的是（）A．滑下滑梯B．弯折铁丝 C．做功冲程D．压缩点火【考点】能量的相互转化．【专题】热和能．【分析】其它形式的能转化为机械能的事例有个共同的特点，最后使物体运动．例如：电能转化为机械能的电动机；内能转化为机械能的做功冲程，燃气推动活塞运动等．【解答】解：A、滑下滑梯感觉热，是一种摩擦生热，是机械能转化为内能，不符合题意．B、弯折铁丝，铁丝发热，是对物体做功，物体的内能增大，是机械能转化为内能，不符合题意．C、内燃机正在工作，高温高压的燃气推动活塞做功，内能转化为机械能，符合题意．D、压缩点火，是对空气做功使空气的内能增加，温度升高达到了棉花的燃点，是机械能转化为内能，不符合题意．故选C．【点评】（1）掌握能的守恒定律．（2）掌握机械能与其它形式能之间的转化．2．关于导体和绝缘体，下列说法正确的是（）A．通常情况下，液体都是导体B．非金属物质一定是绝缘体C．绝缘体在一定条件下可以变成导体D．导体导电都是靠电子【考点】导体；绝缘体．【专题】电流和电路．【分析】（1）善于导电的物体叫导体，如：各种金属、酸碱盐溶液、石墨、人体、大地等；（2）不善于导电的物体叫绝缘体，如：玻璃、橡胶、陶瓷、空气、蒸馏水等．【解答】解：A、蒸馏水是液体，但它是绝缘体，故A错误；B、石墨属于非金属，但石墨是导体，故B错误；C、绝缘体在一定条件下可以变成导体，例如，玻璃加热到一定状态可以变成导体；故C正确；D、导体导电靠的是自由电荷的定向移动，不只是电子，故D错误．故选C．【点评】本题考查了导体和绝缘体的概念．对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆．3．如图是某名牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣电源开关S1和安全开关S2，当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁，下列电路图符合上述要求的是（）A． B． C． D．【考点】串、并联电路的设计．【专题】电流和电路．【分析】串联的各电路元件相互影响，不能独立工作；并联的各电路元件互不影响，能独立工作；根据题意确定两开关与电动机的连接方向，然后分析电路图答题．【解答】解：由题意可知，只有开关S1、S2都闭合后，才开始榨汁，电动机才开始工作，说明两开关相互应用，一个开关不能单独控制电动机，两开关是串联的，两开关、电动机与电源组成串联电路，由图示电路图可知，C正确．故选C．【点评】（1）根据电路元件是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联；（2）根据开关的控制作用，确定开关的位置，控制整个电路，开关在干路上，单独控制某个用电器，开关在支路上．4．根据欧姆定律公式I=，可变形得到R=．对此，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流强度成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻大小与电压电流均无关【考点】欧姆定律的应用．【专题】欧姆定律．【分析】电阻是导体本身的一种性质，它与电流、电压都无关，但在数值上等于电压、电流的比值；电阻的影响因素是材料、长度、横截面积、温度等因素．【解答】解：AB、电阻是导体本身的一种性质，它与电流、电压都无关，但在数值上等于电压、电流的比值，故AB说法错误；C、当导体两端的电压为零时，导体的电阻不为零，其大小不会发生变化，故C错误；D、电阻是导体本身的一种性质，导体电阻大小与电压电流均无关，故D正确．故选D．【点评】本题考查欧姆定律公式的灵活运用，应明确影响电阻大小的因素是导体的材料、长度、横截面积和温度，这类选择题常有两种说法是正确的：一是电阻与电压、电流无关；二是电阻等于电压、电流的比值．5．在如图所示电路中，当闭合开关后，两个电压表指针偏转角度相同，则电阻R1和R2两端的电压之比为（）A．1：5 B．5：1 C．4：1 D．1：4【考点】串联电路的电压规律．【专题】应用题；电压和电阻．【分析】由电路图可知，两电阻串联，电压表V1测电源两端的电压，V2测R2两端的电压；根据串联电路的电压特点和两个电压表指针偏转角度相同可知它们的量程，指针位置相同时大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比．【解答】解：由电路图可知，两电阻串联，电压表V1测电源两端的电压，V2测R2两端的电压．因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V1的示数是电压表V2示数的5倍，即U=5U2，则电阻R1和R2两端的电压之比：===．故选C．【点评】本题考查了串联电路的电压特点和电压表的读数，关键是知道指针位置相同时大量程示数是小量程示数的5倍．6．如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（）A．L l断路B．L2断路C．L1短路D．L2短路【考点】电流表、电压表在判断电路故障中的应用．【专题】电流和电路．【分析】由图可知两灯串联，电压表测量L1两端的电压；由电路中两表示数的变化可知故障的可能性，则由讨论可得结果．【解答】解：电流表的示数变大，电压表的示数变大，则应该是电路中电灯L2局部短路，导致总电阻变小，根据欧姆定律I=，电路中电流变大；电压表的示数为电源电压值，示数变大，若L1短路电压表示数为0，若L l断路电流表示数为0．由分析可得，A、B、C错误，D正确．故选D．【点评】本题考查学生对于电路故障分析的能力，要求学生能正确分析电路，并且全面考虑题目中出现的可能性．7．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电阻之比是（）A．2：3 B．3：2 C．5：2 D．1：2【考点】欧姆定律的应用．【专题】应用题；比例法；电路和欧姆定律．【分析】由电路图可知，只闭合开关S时，电路为R1的简单电路，电流表测通过R1的电流；再闭合开关S1时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知，电流表变化的示数即为通过R2的电流，根据并联电路的电压特点和欧姆定律求出两电阻的阻值之比．【解答】解：由电路图可知，只闭合开关S时，电路为R1的简单电路，电流表测通过R1的电流；再闭合开关S1时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流I1=0.2A不变，则电流表变化的示数即为通过R2的电流I2=0.3A，因并联电路中各支路两端的电压相等，所以，由I=可得，两电阻的阻值之比：====．故选B．【点评】本题考查了并联电路的特点和欧姆定律的应用，关键是两支路电流的判断．8．两个相同的电阻R串联后的总电阻为60Ω，如果把这两个电阻并联起来，则总电阻为多少？（）A．10Ω B．15Ω C．30Ω D．90Ω【考点】电阻的并联；电阻的串联．【专题】应用题；电压和电阻．【分析】根据电阻的串联表示出两个相同电阻串联时的总电阻即可求出每一个电阻的阻值，根据电阻的并联求出两电阻并联时的总电阻．【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两个相同的电阻R串联后的总电阻：R串=R+R=60Ω，解得：R=30Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，=+=，解得：R并===15Ω．故选B．【点评】本题考查了电阻的串联和电阻的并联，是一道基础题目．9．（多选）关于电路的知识，下列说法中不正确的是（）A．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的B．只要电路闭合，即使电路中没有电源，电路中也一定有电流C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．验电器的工作原理是异种电荷互相吸引【考点】串联电路和并联电路的辨别．【专题】应用题；电流和电路．【分析】（1）楼道中的声控开关和光控开关是串联的；（2）电路中有电流的条件是：有电源，且是一个闭合的电路；（3）家庭电路中的用电器都是并联的；（4）验电器是利用同种电荷相互排斥的原理制成的．【解答】解：A、楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的，故A正确；B、电路中有电流的条件是：有电源，且是一个闭合的电路；故B错误；C、由于路灯不能相互影响，所以是并联的，故C错误；D、验电器是利用同种电荷相互排斥的原理制成的；故D错误；故选BCD．【点评】该题考查了验电器的原理、得到电流的条件、并联电路的区别，是一道综合题．10．（多选）下列说法中正确的是（）A．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量B．0℃的水变成0℃的冰，温度不变，内能不变C．在汽油机的压缩冲程中，机械能转化为内能D．集中供暖采用热水循环，是利用了水的比热容较大的性质【考点】做功改变物体内能；温度、热量与内能的关系；水的比热容的特点及应用；内燃机的四个冲程．【专题】应用题；分子热运动、内能；比热容、热机、热值．【分析】（1）做功和热传递都可以改变物体的内能，做功是能量转化的过程，热传递是能量转移的过程．二者在改变物体内能上是等效的．（2）物体吸收热量，内能增加，温度不一定升高，例如晶体的熔化过程；（3）内燃机的压缩冲程中，机械能转化为内能；（4）对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多【解答】解：A、用锯条锯木板，木板和锯条克服摩擦做功，内能增加，温度升高，是通过做功的方式改变物体内能，故A错误；B、0℃的水变成0℃的冰，属于凝固现象，需要放出热量，因此内能减小，故B错误；C、汽油机的压缩冲程中，是机械能转化为内能，故C正确；D、因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气中用水做传热介质；故D正确．故选：CD．【点评】本题综合考查了热值、内能、热机、比热容等知识，正确理解相关的知识点是解题的关键．11．（多选）如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数不变C．电流表A1示数变大D．电流表A2示数变大【考点】电路的动态分析．【专题】应用题；比较思想；图析法；电路变化分析综合题．【分析】由图可知滑动变阻器R与灯L并联，电压表的示数显示的是电源电压，电流表A1测量干路电流，电流表A2测量通过滑动变阻器的电流，根据滑片的移动判断出电路电阻的变化，从而判断出电路电流和电压的变化．【解答】解：由图可知滑动变阻器R与灯L并联，电压表的示数显示的是电源电压，当滑片P向左移动时，电压表的示数不变，故选项B是正确的；当滑片P向左移动时，不影响灯L所在的支路的电压和电流，所以灯L的亮度不变，故选项A是错误的；当滑片P向左移动时，灯L所在的支路电流不变，滑动变阻器所在的支路电压不变，电阻减小，电流增大，电流表A2示数变大，而电流表A1的示数是干路中的电流，所以A1的示数增大，故选项C、D 是正确的．故选BCD．【点评】本题考查了滑动变阻器的应用原理和并联电路中电压、电流的特点，较为简单．12．（多选）如图在探究“不同物质的吸热能力”时，同学们使用的器材有：相同规格的电加热器、玻璃杯、温度计、初温和质量都相同的水和食用油，关于实验，下列说法不正确的是（）A．食用油吸热升温快，说明食用油吸热能力强B．物体吸热多少是由它的物质种类决定的C．加热相同的时间，末温低的物体吸热能力强D．将食用油和水加热到相同的温度时，它们吸收的热量相同【考点】比热容的概念．【专题】应用题；比热容、热机、热值．【分析】比热容是物质的一种特性，与物体质量、温度高低、吸放热多少都没有关系；比热容是反映不同物质吸放热能力强弱的一个物理量；可结合Q=cm△t进行判断．【解答】解：A、实验中，食用油吸热升温较快，说明食用油的比热容小，吸热能力较弱，故A错误．B、在本实验中，物体吸热多少是由加热时间决定的，故B错误．C、实验中，加热相同的时间，说明吸收了相同的热量，末温低的物质比热容大，吸热能力强，故C 正确．D、由Q=cm△t可知，质量相同的水和食用油，由于比热容不同，并且初温相等，则当末温相同时，吸收的热量不相同，故D错误．故选ABD．【点评】本题考查比热容的概念，要学会总结实验得到的结论．考查了吸收热量公式Q=cm△t的熟练应用，难度不大．二、填空题（每空1分，共26分）13．“端午浓情，粽叶飘香”．煮粽子时，小明闻到了粽子的香味，这是扩散现象，说明了分子在不停的做无规则运动．吃粽子时，米粒和粽叶不容易分开，这表明：分子间存在引力．【考点】扩散现象；分子间的作用力．【专题】应用题；分子热运动、内能．【分析】物体的分子在不停地做无规则运动，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现；分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．【解答】解：煮粽子时，小明闻到了粽子的香味，是由于粽子中的芳香分子运动到空气中，进入小明的鼻腔，引起嗅觉，属于扩散现象，说明分子在不停地做无规则运动；由于分子间存在相互的引力而使米粒和粽叶粘在一起；故答案为：扩散；分子在不停的做无规则运动；引力．【点评】本题主要考查学生对分子运动及其分子间作用力的了解和掌握，是一道基础题．14．如图所示，试管口木塞冲出过程，从能量的转化角度来看，它与汽油机的做功冲程能量转化相同．航天器发动机用氢做燃料，这是因为氢气的热值很大．（选填“热值”或“比热容”）【考点】内能的利用及其意义；燃料的热值．【专题】应用题；分子热运动、内能；比热容、热机、热值．【分析】①做功可以改变物体的内能：当对物体做功时，机械能转化为内能，当物体对外做功时，内能转化为机械能；②热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多；比热容是物质本身的一种属性，比热容是反映不同物质吸放热能力强弱的一个物理量．【解答】解：由图可知，试管内的水蒸气当用酒精灯加热一定程度时，水蒸气会对塞子做功，将水蒸气的内能会转化为塞子的机械能；此过程与汽油机的做功冲程类似，在做功冲程中也是燃气的内能转化为活塞的机械能；航天器发动机用氢做燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量．故答案为：做功；热值．【点评】此题是考查对做功和热传递改变物体内能的辨别，以及热值的特性和比热容的理解，属于基础题；要注意，热值是燃料的一种特性，比热容是物质的基本特性之一．。

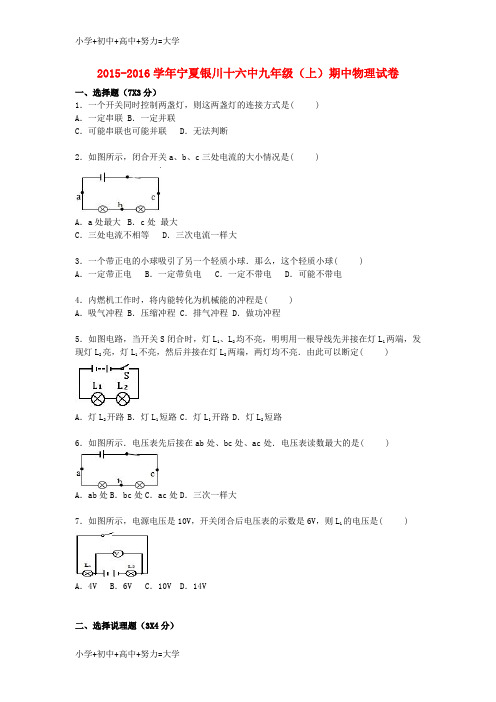

2015-2016学年宁夏银川十六中九年级（上）期中物理试卷一、选择题（7X3分）1．一个开关同时控制两盏灯，则这两盏灯的连接方式是( )A．一定串联 B．一定并联C．可能串联也可能并联D．无法判断2．如图所示，闭合开关a、b、c三处电流的大小情况是( )A．a处最大B．c处最大C．三处电流不相等D．三次电流一样大3．一个带正电的小球吸引了另一个轻质小球．那么，这个轻质小球( )A．一定带正电B．一定带负电C．一定不带电D．可能不带电4．内燃机工作时，将内能转化为机械能的冲程是( )A．吸气冲程 B．压缩冲程 C．排气冲程 D．做功冲程5．如图电路，当开关S闭合时，灯L1、L2均不亮，明明用一根导线先并接在灯L1两端，发现灯L2亮，灯L1不亮，然后并接在灯L2两端，两灯均不亮．由此可以断定( )A．灯L2开路B．灯L1短路C．灯L1开路D．灯L2短路6．如图所示．电压表先后接在ab处、bc处、ac处．电压表读数最大的是( )A．ab处B．bc处C．ac处D．三次一样大7．如图所示，电源电压是10V，开关闭合后电压表的示数是6V，则L1的电压是( )A．4V B．6V C．10V D．14V二、选择说理题（3X4分）8．如图所示，关于两个电流表示数的大小说法正确的是__________．A、A1＞A2B、A1＜A2C、A1=A2D、无法确定选择理由：__________．9．如图所示的各电路图中，电压表测L1的电压，使用正确的是__________．选择理由：__________．10．甲乙两盏灯串联在电路中，发现甲比乙灯亮一些，下列说法正确的是__________．A、通过甲灯的电流大B、通过乙灯的电流大C、通过的电流一样大D、条件不足，无法确定选择理由：__________．三．填空题（1X20分）11．生活中常用水作冷却剂，这是利用了水的比热容较__________（填“大”或“小”）的特点，所以在相同的条件下水能吸收的热量较__________（填“多”或“少”），冷却效果好．铝的比热容是0.88×103J/（kg•℃），它的物理意义是__________；把一块铝切去一半，剩下的半块铝的比热容是__________．12．电压是由__________提供的，一节干电池的电压是__________V．13．有一串节日用的小彩灯20只串联，若通过第一盏灯的电流是200mA，那么通过第20只灯泡的电流是__________A．我们教室中共有九盏灯用来照明，它们的连接方式是__________联，理由是__________，每一盏灯两端的电压是__________V．14．用毛皮摩擦过的橡胶棒带__________电，带负电的橡胶棒接触验电器的金属球后金属箔张开，这是因为__________．15．如图所示，开关闭合后，电流表A1的示数为图甲所示，电流表A2的示数为图乙所示．请你判断两个电流表的量程，读出通过干路中的电流为__________A，通过电灯L2的电流为__________ A．16．电流表必须跟被测用电器__________联，电压表必须跟被测用电器__________联；电压表__________（选填“可以”或“不可以”）直接接到电源的两极上．如下图所示的表盘，所选择的量程是__________，分度值是__________V，此时指针的示数为__________V．四、实验与探究．（28分）17．如图中①是__________表，②是__________表．某同学按要求连好实物图后，经检查没有短路现象，闭合开关后，发现电压表、电流表分别出现如图所示的情况，请你帮忙分析原因．电压表__________，电流表__________．18．将两盏相同的灯L1和L2串联或并联后，直接接在电压为6V的电源上．两灯都发光．请19．“探究并联电路中电流关系”的实验中：（1）参照所给电路图，连接实物图，要求电流表测量小灯泡L1的电流．甲同学由实验数据得出了这样一个结论：并联电路中各支路的电流总是相等的，但是乙同学认真观察过两个灯泡后，不同意他的观点，认为这一结论可能是一个巧合．你同意谁的观点？为了证明你的想法，应该如何进行实验？__________．20．小丽在实验课上对“串并联电路电压的规律”进行了探究．（1）小丽同学按照电路图连接各个元件，她刚将最后一根导线连接好，两灯就亮了，她在实验操作中的不当之处是：__________．（2）闭合开关，用电压表测出L1两端的电压；在测L2两端的电压时，小丽同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，说两端的电压是否可行，说明原因__________．AB、BC、AC间的电压记录在右面表格中．分析小丽同学的实验数据可以得出的结论是：串联电路中：__________．（4）这个实验在设计方案上还存在的不足之处是：__________．1.2选择导线A和__________为第一组，可以探究导体的电阻与材料的关系；选择导线C和F 为第二组，可以探究导体的电阻与__________的关系；选择导线__________和__________为第三组，可以探究导体的电阻与横截面积的关系．22．在下面方框内画出左边实物图的电路图．23．按要求设计电路并连接实物，要求L1L2串联，电压表V1测量L1两端电压，V2测量L1和L2串联后的总电压．电路图画在方框里；连接实物时导线不能交叉．24．如图所示电路，只改动一条导线的连接，就能使电流表测量干路电流．在要改接的那根导线上打“X”，再画出改接的导线．五．计算题25．水的比热容是4.2×103J/（kg•℃），一太阳能热水器中的水质量是50kg，水温从20℃升高到40℃，则水需要吸收的热量是多少焦？26．某家庭电路中，干路允许通过的最大电流是5A．电路中已有：一个电冰箱，电流为1.5A；一台电视机，电流为450mA；还有5盏灯，每盏灯电流是180mA；如果这些用电器同时使用时，能否再使用一个电流为2.3A的电熨斗？（通过计算说明问题．）2015-2016学年宁夏银川十六中九年级（上）期中物理试卷一、选择题（7X3分）1．一个开关同时控制两盏灯，则这两盏灯的连接方式是( )A．一定串联 B．一定并联C．可能串联也可能并联D．无法判断【考点】串联电路和并联电路的辨别．【分析】串联电路和并联电路中的开关都可以控制整个电路．【解答】解：串联电路任何位置的开关都控制整个电路，而并联电路干路中的开关控制整个电路，因此当一个开关同时控制两盏灯时，这两盏灯既可以串联也可以并联．故选 C．【点评】知道串并联电路中开关的作用，同时主意区分串并联电路的特征．2．如图所示，闭合开关a、b、c三处电流的大小情况是( )A．a处最大B．c处最大C．三处电流不相等D．三次电流一样大【考点】串联电路的电流规律．【专题】应用题；电流和电路．【分析】在串联电路中，电流是处处相等的，据此分析即可判断．【解答】解：据图可知，两个灯泡是串联的，所以据串联电路中电流处处相等可知，abc三处的电流是相等的，故选D．故选D．【点评】知道并理解串联电路中电流的规律是解决该题的关键．3．一个带正电的小球吸引了另一个轻质小球．那么，这个轻质小球( )A．一定带正电B．一定带负电C．一定不带电D．可能不带电【考点】物体带电情况的判断．【专题】应用题；推理法；电流和电路．【分析】带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引．【解答】解：带正电小球能够吸引轻质小球，故这个小球可能是带负电，也有可能不带电；故选D．【点评】本题考查了电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目．4．内燃机工作时，将内能转化为机械能的冲程是( )A．吸气冲程 B．压缩冲程 C．排气冲程 D．做功冲程【考点】内燃机的四个冲程．【专题】比热容、热机、热值．【分析】内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，只有做功冲程对外做功，其它三个冲程依靠飞轮惯性迅速完成．【解答】解：四冲程内燃机的四个冲程依次是：吸气冲程、压缩冲程、做功冲程、排气冲程；其中做功冲程是把内能转化为机械能；压缩冲程是把机械能转化为内能．故选：D．【点评】此题主要考查了内燃机的四个冲程及能量转化情况，是一道基础性题目．5．如图电路，当开关S闭合时，灯L1、L2均不亮，明明用一根导线先并接在灯L1两端，发现灯L2亮，灯L1不亮，然后并接在灯L2两端，两灯均不亮．由此可以断定( )A．灯L2开路B．灯L1短路C．灯L1开路D．灯L2短路【考点】电流表、电压表在判断电路故障中的应用．【专题】图析法．【分析】由电路图知，两灯泡串联．开关闭合两灯都不亮，原因有二：断路或短路，并且不可能是一灯短路（另一灯会发光），所以只能是一灯断路．【解答】解：A、如果灯L2开路，两灯不亮，将导线并联在灯L1两端，仍是开路．此选项不符合题意；B、如果灯L1短路，L1不亮，L2发光．此选项不符合题意；C、如果灯L1开路，两灯不亮，将导线并联在L1两端，L2发光；导线并接在灯L2两端，两灯均不亮．此选项符合题意；D、如果灯L2短路，L2不亮，L1发光．此选项不符合题意．故选C．【点评】电路故障问题是中考考查的热点，也是难点，分析的一般方法是将每个选项依次代入题目，检验是否符合题意，从中做出正确的选择．6．如图所示．电压表先后接在ab处、bc处、ac处．电压表读数最大的是( )A．ab处B．bc处C．ac处D．三次一样大【考点】串联电路的电压规律．【专题】应用题；电压和电阻．【分析】首先可以判断两灯泡是串联的，再根据串联电路中电压的规律：串联电路中总电压等于各部分电压的和．据此可判定哪两个点之间的电压最大．【解答】解：因为两灯泡是串联；所以总电压等于各部分电压的和；即U ac=U ab+U bc；所以ac之间的电压最大．故选C．【点评】解决此类问题的关键是知道串联电路的电压的规律；串并联电路中电压和电流的规律一定要记熟．7．如图所示，电源电压是10V，开关闭合后电压表的示数是6V，则L1的电压是( )A．4V B．6V C．10V D．14V【考点】串联电路的电压规律．【专题】应用题；电压和电阻．【分析】（1）电压表并联在谁的两侧，就是测量的谁的电压；（2）由电路图可知，灯泡L1、L2串联，电压表测L1两端的电压，即电压表的示数为L1两端的电压；【解答】解：开关闭合后，因为电压表并联在L1两端，所以是测L1两端的电压，电压表的示数是6V，所以L1两端的电压U1=6V．故选B．【点评】知道电压表的正确使用，并知道串联电路中电压的规律是解决该题的关键．二、选择说理题（3X4分）8．如图所示，关于两个电流表示数的大小说法正确的是A．A、A1＞A2B、A1＜A2C、A1=A2D、无法确定选择理由：干路上的电流等于各支路电流之和．【考点】并联电路的电流规律．【专题】应用题；图析法；电流和电路．【分析】首先分析电路图，可知两灯泡并联，电流表A1测量干路上的电流，A2测量支路上的电流，根据并联电路的电流特点分析．【解答】解：由图可知，电流表A1测量干路上的电流，A2测量L2支路上的电流，因为并联电路干路电流等于各支路电流之和，所以电流表示数A1＞A2．故答案为：A；干路上的电流等于各支路电流之和．【点评】本题考查了并联电路的电流规律，要记住并了解，此规律是电学的基础知识，在很多电学题中都要用到它们．9．如图所示的各电路图中，电压表测L1的电压，使用正确的是B．选择理由：此时电压表并联在灯泡L1的两端，且正负接线柱正确．【考点】电压表的使用．【专题】应用题；电压和电阻．【分析】（1）电压表应该并联在电路中，测谁的电压和谁并联；（2）电压表在使用时，应该使得电流从电压表的正接线柱流入，负接线柱流出．【解答】解：A、此时电压表测量的电源电压，故A不符合题意；B、此时电压表并联在L1的两端，所以测量的是L1的电压，故B符合题意；C、此时电压表串联在电路中，故C解法错误；D、此时电压表并联在L2的两端，所以测量的是L2的电压，故D不符合题意；B正确，其原因是此时电压表并联在灯泡L1的两端，且正负接线柱正确．故答案为：B；此时电压表并联在灯泡L1的两端，且正负接线柱正确．【点评】知道并理解电压表的正确使用是解决该题的关键．10．甲乙两盏灯串联在电路中，发现甲比乙灯亮一些，下列说法正确的是C．A、通过甲灯的电流大B、通过乙灯的电流大C、通过的电流一样大D、条件不足，无法确定选择理由：串联电路中电流是处处相等的．【考点】串联电路的电流规律．【专题】应用题；电流和电路．【分析】根据串联电路的电流特点（电流处处相等）进行分析．【解答】解：因为两个灯泡串联，所以闭合开关后，通过灯甲的电流等于通过灯乙的电流，甲灯比乙灯亮，说明甲灯的实际功率比乙灯的实际功率大．故答案为：C；串联电路中电流是处处相等的．【点评】本题应明确灯泡的亮度取决于灯泡的实际功率、串联电路中各部分电路的电流相等．三．填空题（1X20分）11．生活中常用水作冷却剂，这是利用了水的比热容较大（填“大”或“小”）的特点，所以在相同的条件下水能吸收的热量较多（填“多”或“少”），冷却效果好．铝的比热容是0.88×103J/（kg•℃），它的物理意义是1kg的铝温度升高1℃，吸收的热量是0.88×103J；把一块铝切去一半，剩下的半块铝的比热容是不变．【考点】水的比热容的特点及应用；比热容的概念．【专题】应用题；比热容、热机、热值．【分析】（1）水的比热容大：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；（2）单位质量的某种物质，温度升高1℃吸收的热量，叫这种物质的比热容．比热容是物质本身的一种特性，决定于物质的种类和状态，与质量多少无关；【解答】解：因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，水能带走较多的热量，冷却效果好，所以生活中常用水作冷却剂；铝的比热容是0.88×103J/（kg•℃），它表示的物理意义是1kg的铝温度升高1℃，吸收的热量是0.88×103J，读作0.88×103J焦每千克摄氏度，把这块铝切去一半，余下部分的比热容不变；故答案为：大；多；1kg的铝温度升高1℃，吸收的热量是0.88×103J；不变．【点评】此题考查了水的比热容最大的理解及比热容单位的理解等知识点，是一道综合题，但难度不大．12．电压是由电源提供的，一节干电池的电压是1.5V．【考点】电压．【专题】应用题；电压和电阻．【分析】电源是给电路提供电压的装置；要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；对人体安全的电压为不高于36V；手机电池电压3.7V．【解答】解：电源是给电路提供电压的装置；一节干电池的电压是1.5V；故答案为：电源；1.5．【点评】记住常见电压值，明确电源与电压间关系；是解答此题的关键．13．有一串节日用的小彩灯20只串联，若通过第一盏灯的电流是200mA，那么通过第20只灯泡的电流是0.2A．我们教室中共有九盏灯用来照明，它们的连接方式是并联，理由是各盏灯之间是互不影响的，每一盏灯两端的电压是220V．【考点】串联电路的电流规律；串联电路和并联电路的辨别；并联电路的电压规律．【专题】应用题；电流和电路；电压和电阻．【分析】（1）根据串联电路电流规律（串联电路中电流处处相等）即可解答此题．（2）用电器串联时，任何一只用电器开路则其它用电器都不能正常工作；在并联电路各个用电器是不能相互影响的．【解答】解：（1）串联电路电流规律：在串联电路中处处电流相等．因为小灯泡是串联的，所以在该电路中，各处电流都相等，即通过每一只小灯泡的电流和电源插头处的电流都相等，都为200mA，即0.2A．（2）教室里的灯很容易坏，据经验可知，若有一盏损坏，其他的都能正常工作，所以是互不影响的，故这些灯都是并联的关系；每一盏灯两端的电压都是家庭电路电压，即都是220V；故答案为：0.2；并；各盏灯之间是互不影响的；220．【点评】知道串并联电路的特点，并能利用该知识解释实际问题是解决该题的关键．14．用毛皮摩擦过的橡胶棒带负电，带负电的橡胶棒接触验电器的金属球后金属箔张开，这是因为同种电荷互相排斥．【考点】正电荷与负电荷；电荷间的相互作用规律．【专题】应用题；电流和电路．【分析】（1）与丝绸摩擦过的玻璃棒所带的电荷称为正电荷，与毛皮摩擦过的橡胶棒所带的电荷称为负电荷；（2）验电器的原理：同种电荷相互排斥．【解答】解：（1）毛皮与橡胶棒摩擦，橡胶棒夺得电子的本领强，得到电子带负电；毛皮夺得电子的本领弱，失去电子带正电．（2）带负电的橡胶棒接触不带电的验电器时，橡胶棒上多余的电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开．故答案为：负；同种电荷互相排斥．【点评】本题考查了正负电荷的规定、验电器的工作原理，属于电学基础知识的考查，比较简单．15．如图所示，开关闭合后，电流表A1的示数为图甲所示，电流表A2的示数为图乙所示．请你判断两个电流表的量程，读出通过干路中的电流为1.2A，通过电灯L2的电流为0.3 A．【考点】并联电路的电流规律．【专题】计算题；图析法；电流和电路．【分析】（1）根据图示可知，灯L1与灯L2并联，电流表A1测干路电流，电流表A2测L2电流．（2）电流表量程不明，但根据电流表连入电路情况知，A1电流表测量干路的电流I，电流表A1测量通过支路L1的电流I1．A的示数应大于A1的示数．根据指针的偏转情况可以判断A1用的是0～3A的量程，A2用的是0～0.6A的量程．通过观察指针所指位置即可读数．【解答】解：由图可知：灯L1与灯L2并联，电流表A1测干路电流，电流表A2测L2电流．根据并联电路电流规律可知：干路电流大于支路电流．而从两表指针偏转位置来看，A2偏转的比A1还大，说明这两表使用的量程不同．由此得出：A1的量程为0～3A量程，A2的量程为 0～0.6A量程．0～3A量程的分度值是0.1A，所以A1的示数是1.2A；0～0.6A量程的分度值是0.02A，所以A2的示数是0.3A．故答案为：1.2；0.3．【点评】本题考查了电流表的读数方法、并联电路的电流关系．做题步骤：先分析电路图，然后利用电路的规律分析计算．16．电流表必须跟被测用电器串联，电压表必须跟被测用电器并联；电压表可以（选填“可以”或“不可以”）直接接到电源的两极上．如下图所示的表盘，所选择的量程是0～15V，分度值是0.5V，此时指针的示数为12.5V．【考点】电压表的使用；电流表的使用；电压表的读数方法．【专题】简答题；图析法；电流和电路；电压和电阻．【分析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正接线柱流入，负接线柱流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．电表在读数时，都要先明确量程和分度值，再根据指针位置读出示数．【解答】解：电流表必须跟被测用电器串联，电压表必须跟被测用电器并联；电压表可以直接接到电源的两极上，此时测量电源电压．图中所示的表盘，所选择的量程是0～15V，分度值是0.5V，此时指针的示数为12.5V．故答案为：串；并；可以；0～15V；0.5；12.5．【点评】本题主要考查了电压表和电流表的基本使用方法，以及电压表的读数方法，都是电学中最基本的仪器，是我们必须熟练掌握的．四、实验与探究．（28分）17．如图中①是电流表，②是电压表．某同学按要求连好实物图后，经检查没有短路现象，闭合开关后，发现电压表、电流表分别出现如图所示的情况，请你帮忙分析原因．电压表正负接线柱接反了，电流表量程选择太小．【考点】电压表的使用；电流表的使用．【专题】图析法；电流和电路；基本仪器的使用专题．【分析】电流表要串联在电路中，电压表要并联在电路中；电表在接入电路时要选择合适的量程，并且要使电流从正接线柱流入，从负接线柱流出．【解答】解：如图所示，图中①与灯泡串联，所以是电流表，②与灯泡并联，所以是电压表．读图可知，电压表的指针反偏，说明正负接线柱接反了；图中电流表的指针偏转过大，说明电流表的量程选择太小，应选择大量程．故答案为：电流表；电压；正负接线柱接反了；量程选择太小．【点评】了解电流表和电压表的使用特点以及连接要求，是顺利解答本题的关键．18．将两盏相同的灯L1和L2串联或并联后，直接接在电压为6V的电源上．两灯都发光．请【考点】串联电路和并联电路的辨别；串联电路的电压规律；并联电路的电压规律．【专题】应用题．【分析】（1）串联电路中电流只有一条路径，各用电器相互影响；并联电路中电流有多条路径，各用电器互不影响．（2）串联电路中，用电器两端的总电压等于各用电器两端电压的和；并联电路中，各支路用电器两端的电压相等．【解答】解：（1）取下一盏灯，另一盏灯仍能发光，说明两盏灯可以独立工作，互不影响，因此两盏灯是并联的；（2）取下一盏灯，另一盏不发光，说明两盏灯不能独立工作，相互影响，因此两盏灯是串联的；（3）将电压表并联接在一盏灯的两端，电压表示数为3V，电源电压是6V，说明这两盏灯的电压之和等于电源电压，因此两盏灯是串联的；（4）将电压表并联接在一盏灯的两端，电压表示数为6V，电源电压是6V，说明每盏灯的电压和电源电压是相等的，因此两盏灯是并联的．度进行的，具有一定的难度．19．“探究并联电路中电流关系”的实验中：（1）参照所给电路图，连接实物图，要求电流表测量小灯泡L1的电流．甲同学由实验数据得出了这样一个结论：并联电路中各支路的电流总是相等的，但是乙同学认真观察过两个灯泡后，不同意他的观点，认为这一结论可能是一个巧合．你同意谁的观点？为了证明你的想法，应该如何进行实验？换用不同规格的灯泡进行实验．【考点】探究串并联电路中的电流特点实验．【专题】实验题；作图题；探究型实验综合题．【分析】（1）电流表测量小灯泡L1的电流，则电流表与L1串联后，再与另一个电灯并联，最后通过开关接到电源上；（2）为了使结论具有一般性，应换用不同规格的灯泡做实验．【解答】解：（1）根据电路图连接实物，电流表与L1串联，开关串联在干路中，如下图：（2）为使实验结论具有普遍性，不能只改变电源电压进行实验，应换用不同规格的灯泡进行实验．故答案为：（1）如上图；（2）换用不同规格的灯泡进行实验．【点评】本题考查了探究并联电路电流特点的实验的操作．注意电流表的量程的选择和正负接线柱要接正确，结果要有代表性，就要用不同的规格的电灯，多做几次实验．20．小丽在实验课上对“串并联电路电压的规律”进行了探究．（1）小丽同学按照电路图连接各个元件，她刚将最后一根导线连接好，两灯就亮了，她在实验操作中的不当之处是：连接电路时开关没有断开．（2）闭合开关，用电压表测出L1两端的电压；在测L2两端的电压时，小丽同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，说说小丽同学用此方法测L2两端的电压是否可行，说明原因不可行；电压表的正负接线柱接AB、BC、AC间的电压记录在右面表格中．分析小丽同学的实验数据可以得出的结论是：串联电路中：串联电路总电压等于各用电器两端的电压之和．（4）这个实验在设计方案上还存在的不足之处是：只测量了一次，便得出结论，结论不具普遍性．【考点】探究串、并联电路中的电压规律实验．【专题】实验探究题；实验分析法；探究型实验综合题．【分析】（1）在电路连接过程中，开关应处于断开状态，据此分析判断；（2）用电压表测电压时，电压表要与被测电路并联且电压表正负接线柱不要接反，据此分析判断；（3）根据表中数据判断串联电路总电压与各用电器两端电压间的关系；（4）在找电路中电压规律时，为避免偶然性需要多测几次再找规律．【解答】解：（1）在电路连接过程中，开关应处于断开状态，实验中，小丽刚将最后一根导线连接好，两灯就亮了，说明开关一开始没有处于断开状态；。

2015-2016学年湖南省长沙市雅礼中学九年级（上）期中物理试卷一、选择题1．长沙洋湖湿地公园是长沙城区最大的湿地公园，也是国家4A景区．它不仅风景优美还能对周边的环境温度起到一定的调节作用，这是因为水的（）A．密度大B．比热容大 C．流动性大 D．热值大2．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动．先用餐巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管．对这一现象，下列有关说法正确的是（）A．摩擦起电创造了电荷B．与毛皮摩擦过的橡胶棒带正电C．与餐巾纸摩擦过的吸管带负电D．与吸管摩擦过的餐巾纸带负电3．《舌尖上的中国2》聚焦于普通人的家常菜，让海外观众领略了中华饮食之鲜，如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是（）A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加C．蒸：刚蒸熟的榆钱饭蒸冒“白气”是汽化现象D．拌：香葱和豆腐要拌着就能入味，说明分子不停的做无规则运动4．实验室里常常用验电器来检验物体是否带点，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（）A．金属箔带正电，金属球不带电B．金属箔带正电，金属球带负电C．金属箔由于失去电子而带正电D．金属箔和金属球由于得到正电荷而带正电5．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A． B． C． D．6．关于内能及其利用，下列说法正确的是（）A．内能一定从内能大的物体传递到内能小的物体B．汽车刹车时轮胎温度升高是通过做功的方式使其内能增加C．物体吸收热量，它的内能一定增加，温度一定升高D．0℃的水的内能一定比1℃的水的内能小7．如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A．①是电流表，②和③是电压表B．①②和③都是电流表C．①和②是电流表，③是电压表D．①和③是电压表，②是电流表8．如图所示，电源电压保持不变，只闭合开关S1时，电流表的示数为0.3A；若再闭合开关S2，发现电流表的示数变化了0.2A．若通过R1的电流为I1，通过R2的电流为I2，则（）A．I1：I2=3：5 B．I1：I2=3：1 C．R1：R2=3：2 D．R1：R2=2：39．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示．如果R1、R2串联的总电阻为R串，并联后的总电阻为R并，则说法中正确的是（）A．R串在Ⅲ区域，R并在I区域B．R串＞R并＞R1＞R2C．R串在I区域，R并在Ⅲ区域D．R串＞R1＞R并＞R210．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．电压表示数U变大，电流表示数I变小B．电压表示数U变小，电流表示数I变大C．电压表示数U与电流表示数I之比变大D．电压表示数U与电流表示数I之比变小11．如图所示，滑动变阻器的最大电阻为60Ω，R2的电阻为40Ω，电源电压为10V保持不变，当滑动变阻器的滑片从a滑到b时，电压表的示数变化范围是（）A．4V～0V B．10V～6V C．10V～4V D．6V～0V12．如图（甲）所示电路，电源电压不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P 从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如（乙）图所示，则定值电阻R1的阻值和电源电压为U分别为（）A．10Ω 6V B．10Ω 4V C．20Ω 4V D．20Ω 6V二、填空题（共6小题，满分24分）13．（1）在内燃机的吸气、压缩、做功、排气四个冲程中，将内能转化为机械能的是冲程．（2）如图所示实验中与左图汽油机的工作冲程的能量转化情况一致的是实验．14．我市所有出租车已使用天然气来代替燃油．某出租车在一段时间内消耗了420g天然气，若这些天然气完全燃烧，可放出热量全部用来加热水，这些热量可使质量为100kg的水，初温为10℃的水温升高℃[天然气的热值为4.4×107J/kg，水的比热容为4.2×103J/（kg•℃）]．15．一段导体，当它的两端的电压为2V时，通过它的电流为0.2A，则它的电阻为Ω当电压提高到6V时，通过它的电流变为 A；则此时电阻（选填“变大”、“变小”或“不变”）．16．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，L1两端的电压为V，L2两端的电压为V．17．灯泡L和电阻R的电源随电压变化的图象，由图象可知，电阻R的阻值为Ω，若将它们并联在电压为2V的电源两端，电路中是总电流为A．18．铭牌为“6V 0.5A”的某用电器接在10V的电源上，为了使该用电器正常工作，需联一个Ω的电阻．三、实验探究题19．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验．用温度计测量）在此实验中，如果给水和食用油加热相同时间，此时，水升高的温度（选填“大于”或“小于”或“等于”）食用油升高是温度．（2）实验表明，（选填“水”或“食用油”）吸热的能力更强．20．“探究串联电路的电压关系”的实验电路如图1所示．（1）L1、L2应该选择（选填“相同”或“不相同”）的小灯泡．（2）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该．21．在“用电流表和电压表测电阻”的实验中，电路如图甲所示．（1）开关闭合前，应将滑动变阻器的滑片P移动到端；（2）闭合开关，发现电压表示数为零，但电流表指针发生明显偏转，则电路发生的故障可能是以下四种中的；A．R x发生断路B．滑动变阻器断路C．R x发生短路D．电流表断路得的结果为R x= Ω．22．（2015秋•长沙校级期中）小红利用图甲所示的电路探究电流与电阻的关系．已知电源电压为6V 且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象，由图象可得出结论：．（2）在上述实验中，拆下阻值为5Ω的电阻，改换成阻值为10Ω的电阻，在读取电流表示数之前，他应进行的操作是：向移动滑片，使电压表示数为 V．（3）为了完成整个实验，小红应该选择的变阻器是．A、10Ω 0.5AB、20Ω 1AC、50Ω 2A（4）小红想将定值电阻换成小灯泡来探究电流与电压的关系，你认为她的实验方案可行吗？（选填“可行”或“不可行”），你的理由是．四、综合应用题（6+8）23．如图所示电路中，R l=18Ω，R2=12Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为2A，且灯泡正常发光．设电源电压不变．求：（1）电源电压；（2）当开关S1、S2、S3都闭合时，流过R2电流；（3）正常发光时的电阻．24．如图所示电路中，R1=6Ω，R3=18Ω，滑动变阻器R2的最大阻值是50Ω．闭合开关，当滑片P移动到a端时，电流表示数为0.75A．（1）电源电压为多少？（2）当滑片移到某一位置时，电流表示数为0.4A，则此时滑动变阻器接进电路的阻值是多大？（3）若在此电路中电流表的量程是0～3A，电压表V1的量程是0～3V，电压表V2的量程是0～15v，为了确保电路安全，求滑动变阻器的取值范围．2015-2016学年湖南省长沙市雅礼中学九年级（上）期中物理试卷参考答案与试题解析一、选择题1．长沙洋湖湿地公园是长沙城区最大的湿地公园，也是国家4A景区．它不仅风景优美还能对周边的环境温度起到一定的调节作用，这是因为水的（）A．密度大B．比热容大 C．流动性大 D．热值大【考点】水的比热容的特点及应用．【专题】应用题；比热容、热机、热值．【分析】水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多．【解答】解：湿地中水多，因为水的比热容较大，白天，相同质量的水和土壤、沙石（陆地）比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节气温．故选B．【点评】本题主要考查了学生对水的比热容大的特点及应用，要会用这一知识解释生活中的现象．2．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动．先用餐巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管．对这一现象，下列有关说法正确的是（）A．摩擦起电创造了电荷B．与毛皮摩擦过的橡胶棒带正电C．与餐巾纸摩擦过的吸管带负电D．与吸管摩擦过的餐巾纸带负电【考点】摩擦起电的实质．【专题】应用题；电流和电路．【分析】（1）毛皮摩擦过的橡胶棒带负电；摩擦起电的过程中失去电子的带正电，得到电子的带负电．（2）同种电荷相斥，异种电荷相吸；【解答】解：A、摩擦起电不是创造了电荷，而是电荷的转移，故错误；B、据课本可知，毛皮摩擦过的橡胶棒带负电，故错误；C、毛皮摩擦过的橡胶棒带负电，由于毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管，即说明吸管带负电，故正确；D、由于吸管带负电，据摩擦起电的特点可知，与吸管摩擦过的餐巾纸带正电，故错误；故选C．【点评】知道摩擦起电的实质和带电体可以吸引不带电的物体时正确解答本题的关键．3．《舌尖上的中国2》聚焦于普通人的家常菜，让海外观众领略了中华饮食之鲜，如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是（）A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加C．蒸：刚蒸熟的榆钱饭蒸冒“白气”是汽化现象D．拌：香葱和豆腐要拌着就能入味，说明分子不停的做无规则运动【考点】分子的热运动；熔点和凝固点；液化及液化现象；热传递改变物体内能．【专题】应用题；温度计、熔化和凝固；汽化和液化、升华和凝华；分子热运动、内能．【分析】（1）金属的物质，一般都具有良好的导热性；（2）改变物体内能有做功和热传递两种方式，做功是能量的转化过程，热传递是能量的转移过程；（3）物质由气态变成液态的过程叫做液化，液化放热；（4）物质是由分子组成的，分子在不停地做无规则运动．【解答】解：A、煎锅一般用铁制造，主要是利用铁具有良好的导热性，故A错误；B、炒主要是通过热传递的方式使藜蒿和腊肉的内能增加，故B错误；C、刚蒸熟的榆钱饭温度高，汽化成的水蒸气上升过程中遇到温度较低的空气放热液化形成“白气”，故C错误；D、香葱和豆腐要拌着才能入味，说明了分子在做无规则运动，故D正确．故选D．【点评】本题以中华美食为背景考查相关的物理知识，注重了物理和生活的联系，是中考的热点．4．实验室里常常用验电器来检验物体是否带点，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（）A．金属箔带正电，金属球不带电B．金属箔带正电，金属球带负电C．金属箔由于失去电子而带正电D．金属箔和金属球由于得到正电荷而带正电【考点】物体带电情况的判断．【专题】应用题；比较思想；归纳法；电流和电路．【分析】（1）自然界只存在两种电荷，正电荷和负电荷．用丝绸摩擦过的玻璃棒带正电；用毛皮摩擦过的橡胶棒带负电．（2）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引．【解答】解：（1）丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸夺得电子的本领强，得到多余电子带负电．（2）带正电的玻璃棒接触不带电的验电器时，玻璃棒由于缺少电子，会从金属球上夺得电子，使金属球失去电子而带正电，金属球通过金属杆和两片金属箔相连接，故两片金属箔也带正电．故选C．【点评】（1）掌握自然界的两种电荷，以及电荷间的作用规律．（2）掌握摩擦起电的实质是电子的转移．5．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A． B． C． D．【考点】电路图及元件符号．【专题】电流和电路．【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D不正确．故选B．【点评】本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案．6．关于内能及其利用，下列说法正确的是（）A．内能一定从内能大的物体传递到内能小的物体B．汽车刹车时轮胎温度升高是通过做功的方式使其内能增加C．物体吸收热量，它的内能一定增加，温度一定升高D．0℃的水的内能一定比1℃的水的内能小【考点】温度、热量与内能的关系；内能的利用及其意义．【专题】定性思想；分子热运动、内能．【分析】A、热传递的条件：有温度差．B、改变物体内能的两种方式：做功和热传递．C、晶体熔化时，吸收热量，温度不变．D、内能的多少与温度、状态和质量有关，相同质量的O℃的水和O℃的冰比较，温度相同，分子平均动能相同，但水的分子势能较大．【解答】解：A、热量总是从温度高的物体传递到温度低的物体，故A错误；B、车轮在地面上摩擦，克服摩擦做功，并将机械能转化为内能，因此轮胎表面温度急剧升高是通过做功的方法使内能增加的，故B正确；C、物体吸收热量，内能变大，温度不一升高，如冰熔化，吸收热量，内能增加，温度不变，故C错误；D、内能的多少与温度、体积、状态和质量有关，不知道水和冰的质量，因此无法比较其内能大小，故D错误．故选B．【点评】①要正确理解温度、热量与内能的关系，以及改变内能的两种方式．②解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的7．如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A．①是电流表，②和③是电压表B．①②和③都是电流表C．①和②是电流表，③是电压表D．①和③是电压表，②是电流表【考点】电流表的使用；电压表的使用．【专题】电流和电路；电压和电阻．【分析】在电路中，电压表由于电阻很大，相当于断路；电流表由于电阻很小，相当于一根导线．【解答】解：本题要求两只灯泡串联连接则电路中只有一条电流的路径，如下图中红线所示，则可以判断电流通过的电表②为电流表，没有通过的电表①和③为电压表．故选D．【点评】该题考查了电流表和电压表在电路中的连接情况，只要把握电压表在电路中相当于断路，电流表在电路中相当于导线，就可快速确定．8．如图所示，电源电压保持不变，只闭合开关S1时，电流表的示数为0.3A；若再闭合开关S2，发现电流表的示数变化了0.2A．若通过R1的电流为I1，通过R2的电流为I2，则（）A．I1：I2=3：5 B．I1：I2=3：1 C．R1：R2=3：2 D．R1：R2=2：3【考点】欧姆定律的应用．【专题】欧姆定律．【分析】分析先闭和开关S1（只有R1），再闭合开关S2（两电阻串联）电路的组成，根据欧姆定律和并联电路的电流关系求解．【解答】解：只闭合开关S1时，电路只有只有R1，电流表的示数为0.3A；当开关S闭合时，R1、R2并联，电流表测干路电流，因为R1两端的电压不变，所以根据欧姆定律可知通过R1的电流不变，仍为0.3A，故通过R2的电流为电流表示数变化的量，即0.2A所以I1：I2=0.3A：0.2A=3：2，又因为并联电路中，各支路电流之比等于支路电阻的反比，则R1：R2=I2：I1=2：3．故选D．【点评】电路动态分析是关键：根据开关闭合，正确分析电路的连接方式，并会熟练应用相应的公式进行计算．9．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示．如果R1、R2串联的总电阻为R串，并联后的总电阻为R并，则说法中正确的是（）A．R串在Ⅲ区域，R并在I区域B．R串＞R并＞R1＞R2C．R串在I区域，R并在Ⅲ区域D．R串＞R1＞R并＞R2【考点】欧姆定律的应用．【专题】应用题；图析法；电路和欧姆定律．【分析】根据电阻的串并联确定R1、R2、R串、R并之间的大小关系，根据欧姆定律判断电压相同时电流的大小；分析坐标图不同区域的意义即可解决．【解答】解：因串联电路中总电阻等于各分电阻之和，所以，R串比每一个串联的分电阻都要大，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，R并比每一个并联电路的分电阻都要小，在这四个电阻值中，R串最大，R并最小，故BD错误；由I=可知，当它们两端加相同的电压时，通过R串的电流最小，故它的I﹣U图线在I区，故A错误；通过R并的电流最大，故它的I﹣U图线在III区，故C正确．故选C．【点评】本题考查了电阻的串并联特点和欧姆定律的应用，解决本题的关键是弄清楚图象中横纵坐标的物理含义．10．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．电压表示数U变大，电流表示数I变小B．电压表示数U变小，电流表示数I变大C．电压表示数U与电流表示数I之比变大D．电压表示数U与电流表示数I之比变小【考点】电路的动态分析．【专题】应用题；信息给予题；电路和欧姆定律；电路变化分析综合题．【分析】由电路图可知，定值电阻与传感器电阻串联，电压表测传感器两端的电压，电流表测电路中的电流，根据二氧化锡传感器电阻的特点可知一氧化碳浓度增大时其阻值的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，串联电路的电压特点可知传感器电阻两端的电压变化，根据欧姆定律结合传感器的阻值判断电压表示数U与电流表示数I之比的变化．【解答】解：由电路图可知，定值电阻与传感器电阻串联，电压表测传感器电阻两端的电压，电流表测电路中的电流，因二氧化锡传感器的电阻随一氧化碳浓度的增大而减小，所以，当二氧化锡传感器所处空间中的一氧化碳浓度增大时，其阻值减小，电路中的总电阻减小，由I=可知，电路中的电流变大，即电流表的示数I变大，故A错误；由U=IR可知，定值电阻两端的电压变大，因串联电路中总电压等于各分电压之和，所以，传感器两端的电压变小，即电压表示数U变小，故B正确；由R=可知，电压表示数U与电流表示数I之比等于传感器的阻值，所以，电压表示数U与电流表示数I之比变小，故C错误，D正确．故选BD．【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，要注意电压表不测带电源用电器两端的电压．11．如图所示，滑动变阻器的最大电阻为60Ω，R2的电阻为40Ω，电源电压为10V保持不变，当滑动变阻器的滑片从a滑到b时，电压表的示数变化范围是（）A．4V～0V B．10V～6V C．10V～4V D．6V～0V【考点】欧姆定律的应用．【专题】应用题；动态预测题；欧姆定律．【分析】电压表的内阻很大、在电路中相当于断路，据此可知滑片移动时电路中的总电阻不变，根据电阻的串联和欧姆定律求出电路中的电流，当滑片位于b端时电压表测R2两端的电压，根据欧姆定律求出电压表的最小示数；当滑片位于a端时电压表测电源的电压示数最大，进一步得出答案．【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时电路中的总电阻不变，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.1A，当滑片位于b端时电压表测R2两端的电压，则电压表的最小示数：U2=IR2=0.1A×40Ω=4V，故ABD错误；当滑片位于a端时电压表测电源的电压，示数最大为10V，所以，当滑动变阻器的滑片从a滑到b时，电压表的读数变化范围是10V～4V，故C正确．故选C．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据电压表的正确使用判断出滑片的移动不能改变电路中的总电阻．12．如图（甲）所示电路，电源电压不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如（乙）图所示，则定值电阻R1的阻值和电源电压为U分别为（）A．10Ω 6V B．10Ω 4V C．20Ω 4V D．20Ω 6V【考点】欧姆定律的应用．【专题】应用题；信息给予题；动态预测题；电路和欧姆定律．【分析】当滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，根据图乙读出电路中的电流，利用欧姆定律表示出电源的电压；当滑片接入电路中的电阻最大时，电路中电流最小，电压表的示数最大，根据图象读出电表的示数，利用串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压．【解答】解：当滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，电路中的电流最大，由图乙可知，电路中的电流I=0.6A，由I=可得，电源的电压：U=IR1=0.6A×R1，当滑片接入电路中的电阻最大时，电路中电流最小，电压表的示数最大，由图乙可知，电压表的示数U2=4V，电流表的示数I′=0.2A，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=I′R1+U2=0.2A×R1+4V，因电源的电压不变，所以，0.6A×R1=0.2A×R1+4V，解得：R1=10Ω，电源的电压U=IR1=0.6A×10Ω=6V．故选A．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出电压和电流的对应值．二、填空题（共6小题，满分24分）13．（1）在内燃机的吸气、压缩、做功、排气四个冲程中，将内能转化为机械能的是做功冲程．（2）如图所示实验中与左图汽油机的工作冲程的能量转化情况一致的是实验甲．【考点】做功改变物体内能；内燃机的四个冲程．【专题】简答题；比热容、热机、热值．【分析】做功可以改变物体的内能，在内燃机的压缩冲程中，活塞对气体做功，将机械能转化为内能；在做功冲程中，燃气对外做功，将内能转化为机械能．【解答】解：（1）在内燃机的吸气、压缩、做功、排气四个冲程中，将内能转化为机械能的是做功冲程，将机械能转化为内能的是压缩冲程．（2）左图中，气门关闭，活塞向上运动，是压缩冲程，将机械能转化为内能；甲图是活塞对气体做功，将机械能转化为内能，符合题意；乙图当水蒸气达到一定压强后，将活塞冲出，是气体对外做功，将内能转化为机械能，不合题意．故答案为：（1）做功；（2）甲．。

2015-2016学年北京市昌平区重点中学九年级（上）期中物理复习卷一、下列各小题均有四个选项，其中只有一个选项符合题意（共24分，每小题2分）1．在国际单位制中，电功的单位是（）A．库仑（C）B．伏特（V）C．焦耳（J）D．瓦特（W）2．我国家庭电路的电压为（）A．1.5伏B．2.0伏C．220伏D．380伏3．下列用品中，通常情况下属于绝缘体的是（）A．塑料直尺 B．铅笔芯C．铁制铅笔盒D．金属小刀片4．第一个发现电磁感应现象的科学家是（）A．安培 B．奥斯特C．焦耳 D．法拉第5．下列家用电器中，利用电流热效应工作的是（）A．电熨斗B．电风扇C．电冰箱D．电视机6．如图所示，A、B为两个磁体的磁极，在A、B产生的磁场中，放一小磁针，小磁针静止时的指向如图所示，则下列判断正确的是（）A．A端为磁体的N极，B端为磁体的N极B．A端为磁体的S极，B端为磁体的N极C．A端为磁体的N极，B端为磁体的S极D．A端为磁体的S极，B端为磁体的S极7．在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大 D．粗细相同，长导线的电阻大8．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向B端移动时，接入电路中电阻变小，则滑动变阻器连入电路的接线柱应是（）A．B和D B．A和B C．A和C D．C和D9．如图的四个电路中与实物图对应的是（）A． B． C． D．10．下列做法中，不符合安全用电要求的是（）A．在家庭电路中安装保险丝或空气开关B．更换灯泡时，先断开开关C．用湿布擦正在发光的白炽灯或日光灯D．外壳损坏的插座，应及时更换11．某电路两端电压减小为原来，电阻增大到原来的2倍，则此时通过该电路的电流是（）A．原来的B．原来的C．原来的4倍D．没有发生变化12．如图所示电路，电源两端电压为6V且保持不变，L1和L2是额定电压为6V、电阻为10Ω的相同灯泡（忽略温度对灯丝电阻的影响）．下列说法中正确的是（）A．当闭合S1、S2，断开S3时，L1、L2都不能正常发光B．当闭合S2、S3，断开S1时，L1发光、L2不发光C．当闭合S1、S3，断开S2时，电流表的示数为0.3AD．当只闭合S3时，电路消耗的总功率为1.8W二、下列各小题均有四个选项，其中符合题意的选项均多于一个．（共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分．）13．用一个开关同时控制电灯发光和电铃发声，则这两个用电器（）A．一定是串联接入电路中 B．一定是并联接入电路中C．可能是串联接入电路中 D．可能是并联接入电路中14．学习了电和磁的知识后，同学们发表议论，下面说法正确的是（）A．通电导线周围有磁场B．通电螺线管外部的磁场与条形磁铁的磁场相似C．其它条件相同时，电流越大，电磁铁的磁性越强D．一根导体在磁场中运动，一定能产生感应电流15．小强家新买了一个电热水壶，使用前小强细读电热水壶的铭牌．他理解正确的是（）220VB．电热水壶工作时实际消耗的功率都是400WC．电热水壶每次烧水时最多只能盛水500mlD．电热水壶应接在电压为220V，频率为50Hz的交流电源上使用16．有两个小灯泡L1和L2上都标有“6V”字样，考虑温度对灯丝电阻的影响，加在小灯泡两端的电压随电流变化关系如图．若把L1和L2接在电源电压为6V的电路中工作，则下列说法正确的是（）A．小灯泡L1的电阻在某一时刻可能是20ΩB．小灯泡L2在某一时刻的实际功率可能是0.4WC．两灯串联时电路的总功率是0.6WD．两灯并联时电路的总功率是3.6W三、填空题（共14分，每空2分）17．磁体间的相互作用规律是：同名磁极互相排斥，异名磁极互相．18．电荷的定向移动形成电流．物理学中把电荷定向移动的方向规定为电流的方向．（填“正”或“负”）19．通过一台彩色电视机的电流是0.4A，则300s内通过它的电荷量为 C．20．某导体的电阻是10Ω，当通过该导体的电流为0.2A时，在1min内电流通过导体产生的热量是J．21．小明家的电能表7月初时的示数为7746.6kW•h，月末的示数如图所示，若1度电的电费按0.48元计算，小明家这个月的电费是元．22．某电热水器的工作原理如图所示（已知两电阻丝的阻值相等，电源电压保持不变），它有加热和保温两个工作状态．当开关S1接b，S2断开时，它是处于状态，此时电路功率为P1；当开关S1接a，S2闭合时，它是处于状态，此时电路功率为P2，则P1：P2= ．23．为了锻炼身体，小方设计了一个电子拉力计，试图用电压表的示数表示出拉力的大小，原理如图（甲）所示．其中，电源电压U为12V且保持不变；电压表的量程为0～3V；R0=10Ω；R1是一根均匀电阻线（电阻值与长度成正比），总长为10cm，总电阻为50Ω；弹簧右端固定金属片P，并连接拉环，P与R1的左端接触，当拉环受到拉力作用时，弹簧伸长并带动P在R1上滑动，弹簧伸长的长度△L与所受拉力F的关系如图（乙）所示，弹簧能承受足够大拉力，其电阻值不计．为了使电子拉力计能测量的最大拉力达到600N，在保持其它元件不变的情况下，R0应改用Ω的电阻．四、实验与探究题（共34分）24．根据图导线中的电流方向，标出通电螺线管的N、S极．25．在图所示电路的〇里填上适当的电表符号，使电阻R1与R2并联．26．如图所示为地磁场示意图，请在图中标明磁感线方向．（标出对称两条即可）27．如图所示电压表的示数是V．28．如图所示，电阻箱的示数是Ω．29．根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．30．如图所示，是研究电和磁之间关系的四个实验装置，用来研究通电导体在磁场中受力的是（）A． B． C． D．31．在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关S的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良32．为探究电磁铁的磁性跟哪些因素有关，小聪所在的实验小组用漆包线（表面涂在绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材做了如图所示的实验．根据b、c、d中观察到的情况，完成下面填空：（1）通过观察电磁铁吸引大头针数目的不同，来判断它不同．（2）通过比较两种情况，可以知道通过的电流越大，电磁铁的磁性越强．（3）通过比较d中甲、乙两个电磁铁，发现外形结构相同的电磁铁，通过相同的时，线圈匝数越，磁性越强．33．如图所示是小玲测量小灯泡的电阻所用的器材，已知小灯泡的额定电压是3.8V．（1）请你用笔画线代替导线，将实物电路连接完整，要求导线不能交叉．（2）闭合开关前，滑动变阻器的滑片P应移动到端（填“左”或“右”）．（3）进行实验时，小玲闭合开关后发现电压表的示数接近4.5V，然后她反复移动滑动变阻器的滑片P，电压表的示数基本不变．由此可见，发生故障的原因可能是滑动变阻器或者是灯泡．（4）排除故障后，小玲先后让滑动变阻器的滑片P在不同位置上做了三次实验，得出三组数据，并根据每组数据正确计算出三个相应的电阻值，比较发现它们之间有较大差异，你认为产生这种差异的原因是．34．小利同学做“探究串联和并联电路中电流、电压关系”的实验，他进行了如下实验操作：①把标有“2.4V 0.3A”的小灯泡L1接到图1的AB两点间，在BC两点间接入“2.4V0.3A”的小灯泡L2，用电压表分别测量AB、BC、AC间的电压，记入表1；②用“4.8V 0.3A”的小灯泡L3和“6V 0.5A”的小灯泡L4分别替换L2，用电压表分别测量AB、BC、AC间的电压，将测量数据记入表1；③把标有“2.4V 0.3A”的小灯泡L1接到图2的AD两点间，在BD两点间接入“2.4V0.3A”的小灯泡L2，将三块电流表同时接入电路中，测量A点、B点、C点的电流，记入表2；④用“4.8V 0.3A”的小灯泡L3和“6V 0.5A”的小灯泡L4分别替换L2，将三块电流表同时接入电路中，测量A点、B点、C点的电流，将测量数据记入表2．中的数据，可以得到的结论是：；（2）根据实验要求和实验过程，分析表2中的数据，可以得到的结论是：．35．实验桌上有如下器材：满足实验要求的电源一个、电阻箱（电路图符号）一个、滑动变阻器一个、电压表和电流表各一只、开关一个、各种阻值已知的定值电阻和导线若干．小文想利用实验桌上的器材，设计一个实验证明：“当电阻两端电压一定时，电阻消耗的电功率和该电阻的阻值成反比”．请根据上述要求帮助小文画出实验电路图，并写出实验步骤．（1）实验电路图：；（2）实验步骤：．五、简答与计算题（共16分）计算题解题要求：（1）写出必要的文字说明和依据的主要公式；（2）代入数据；（3）凡有数字运算的题目，运算过程和结果都要写明单位．36．春节前，小刚家新买了一台电热水器．电热水器安装好后，使用一会儿，家里所有的用电器都停止了工作，经检查发现熔丝已熔断．请你帮助小刚同学分析熔丝熔断的原因．37．某中学课外科技小组的同学学习了电学知识后，决定搭建一个微型温室，室内需要安装一个电发热体．根据设计，他们用镍铬合金丝绕制发热体，该发热体用36V电压供电，通电10s消耗的电能是1800J，这个发热体正常工作时的电流是多大？38．现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小．现对其中一个元件R0进（1）根据表中数据，判断元件R0可能是由上述哪类材料制成的，并简要说明理由．（2）把元件R0接入如图所示的电路中，闭合开关后，电流表读数为1.8A．已知电路中的电源电压为3V，此时定值电阻R的电功率为多大？（3）电源电压为3V不变，当R两端的电压为2.2伏时，电路的总功率是多少？39．如图所示，电源电压保持不变，滑动变阻器R上标有“20Ω 2A”、灯L1上标有“12V 9W”字样，灯L2标识不清，只能看到它的额定电压为12V．（1）当S1、S2、S3都闭合时，灯L1恰能正常发光，电流表的示数为1.5A，则电源电压和变阻器R接入电路的阻值各是多大？（2）将滑片P固定在滑动变阻器R中点位置不动，通过断开、闭合开关，会形成不同的电路，在这些不同的电路中，电路消耗的最大电功率和最小电功率之比为13：2，求灯L2的额定功率．2015-2016学年北京市昌平区重点中学九年级（上）期中物理复习卷参考答案与试题解析一、下列各小题均有四个选项，其中只有一个选项符合题意（共24分，每小题2分）1．在国际单位制中，电功的单位是（）A．库仑（C）B．伏特（V）C．焦耳（J）D．瓦特（W）【考点】物理量的单位及单位换算；电流的大小；电压；电功；电功率．【分析】根据我们对于电功单位的了解来作答；电功的单位有：焦耳和千瓦时．【解答】解：A、库仑，符号为C，是电量的单位，所以A是错误的；B、伏特，符号是V，是电压的单位，所以B是错误的；C、焦耳，符号是J，是电功的单位，所以C是正确的；D、瓦特，符号是W，是电功率的单位，所以D是错误的．故选C．【点评】此题考查的是我们对于电功单位的了解，是一道基础题．2．我国家庭电路的电压为（）A．1.5伏B．2.0伏C．220伏D．380伏【考点】电压．【专题】电压和电阻．【分析】记住家庭电路电压、动力电路电压、人体安全电压、一节干电池的电压【解答】解：A、一节干电池的电压是1.5V，故A不合题意；B、一块铅蓄电池的电压是2.0V，故B不合题意；C、我国家庭电路的电压是220V，故C符合题意；D、动力电路电压是380V，故D不合题意．故选C．【点评】对于家庭电路电压、人体安全电压、一节干电池的电压，有时不是直接出现在题目中，而是隐含在题目中，注意挖掘．3．下列用品中，通常情况下属于绝缘体的是（）A．塑料直尺 B．铅笔芯C．铁制铅笔盒D．金属小刀片【考点】导体；绝缘体．【分析】各种金属都是导体，塑料、橡胶、油等是绝缘体．【解答】解：A、塑料直尺，材料为塑料是绝缘体；B、铅笔芯，是导体，在物理实验中经常用到；C、铁制铅笔盒，材料是铁，是导体；D、金属小刀片，材料是铁或钢，是导体；故选A【点评】此题很明显，塑料是常见的绝缘体，可直接选出A，其余都为金属是导体．4．第一个发现电磁感应现象的科学家是（）A．安培 B．奥斯特C．焦耳 D．法拉第【考点】物理常识．【分析】本题主要考查对法拉第与电磁感应现象的记忆．【解答】解：A、安培总结出了电流周围的磁场方向和电流方向的关系定则：安培定则；故A不符合题意．B、奥斯特首先发现了通电直导线周围存在磁场；故B不符合题意．C、焦耳的主要贡献是总结出了焦耳定律；故C不符合题意．D、法拉第在1831年发现了电磁感应现象，符合题意．故选D．【点评】本题的解题关键是记住安培、奥斯特、焦耳、法拉第等科学家的主要贡献．5．下列家用电器中，利用电流热效应工作的是（）A．电熨斗B．电风扇C．电冰箱D．电视机【考点】电流的热效应、化学效应和磁效应．【专题】电与热、生活用电．【分析】（1）电流流过导体时导体发热，这种现象是电流的热效应．（2）电流流过导体时导体周围产生磁场，这种现象是电流的磁效应．（3）电流流过导体时导体发生化学变化，这种现象是电流的化学效应．【解答】解：A、电熨斗是利用电流的热效应工作的．符合题意．B、电风扇是利用电流的磁效应工作的．不符合题意．C、电冰箱是利用电流的磁效应工作的．不符合题意．D、电视机主要是把电能转化为声能和光能．不符合题意．故选A．【点评】掌握电流的三种效应．知道一些用电器哪些利用电流的热效应，哪些利用电流的磁效应．6．如图所示，A、B为两个磁体的磁极，在A、B产生的磁场中，放一小磁针，小磁针静止时的指向如图所示，则下列判断正确的是（）A．A端为磁体的N极，B端为磁体的N极B．A端为磁体的S极，B端为磁体的N极C．A端为磁体的N极，B端为磁体的S极D．A端为磁体的S极，B端为磁体的S极【考点】磁场．【专题】应用题；磁现象、电生磁．【分析】根据磁极相互作用的规律：同名磁极相互排斥，异名磁极相互吸引；根据以上规律再结合图示即可判定出甲乙两端的极性．【解答】解：∵磁极间相互作用的规律是同名磁极相互排斥，异名磁极相互吸引；∴从图可知：A端和小磁针的N极相吸引，故A端是S极；B端和小磁针的S极相吸引，故B端是N极．故选B．【点评】本题考查了磁极间相互作用的规律，在记忆时可以与电荷相互作用的规律类比记忆会更好．7．在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大 D．粗细相同，长导线的电阻大【考点】影响电阻大小的因素．【专题】电压和电阻．【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】解：AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；C、在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；D、在横截面积和材料相同，长的铜丝电阻大，故D正确．故选D．【点评】本题考查了决定电阻大小的因素，用好控制变量法正确分析是本题的关键．8．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向B端移动时，接入电路中电阻变小，则滑动变阻器连入电路的接线柱应是（）A．B和D B．A和B C．A和C D．C和D【考点】滑动变阻器的使用．【专题】应用题．【分析】（1）滑动变阻器有四个接线柱，接线时选择上面一个接线柱，下面一个接线柱．（2）接入电路的电阻丝变短，接入电路的电阻变小．【解答】解：滑动变阻器滑片P向B端移动时，接入电路中电阻变小，则接入电路的电阻丝变短．需要接入B接线柱，上面的接线柱接入C或D．即接B、C或B、D．故选A．【点评】掌握滑动变阻器的结构、原理、接线柱的接法、连入电路的方法、在电路中的作用．9．如图的四个电路中与实物图对应的是（）A． B． C． D．【考点】根据实物图画电路图．【专题】电流和电路．【分析】根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的．【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡后直接回到负极；另一条经过开关后、再经过另一个灯泡回到负极，所以两灯并联；开关只控制其中的一个灯泡，对应的电路图是C．故选C．【点评】本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容．10．下列做法中，不符合安全用电要求的是（）A．在家庭电路中安装保险丝或空气开关B．更换灯泡时，先断开开关C．用湿布擦正在发光的白炽灯或日光灯D．外壳损坏的插座，应及时更换【考点】安全用电原则．【专题】电与热、生活用电．【分析】①在家庭电路中，电流过大时保险丝能够熔断切断电路；漏电时空气开关能够断开电路；②为避免触电，在家用电器的安装、维修过程中，必须首先断开开关；③生活用水属于导体，容易导电；④裸露的导线容易发生短路或发生触电事故．【解答】解：A、家庭电路安装保险丝或空气开关，可以防止电流过大或漏电现象造成安全事故．符号安全用电的要求；B、更换灯泡，首先断开开关，切断了火线，防止触电事故发生．符合安全用电的要求；C、用湿布擦正在发光的白炽灯或日光灯，非常容易发生触电事故，不符合安全用电的要求；D、绝缘层老化开裂或绝缘皮损坏的电线连接电器，容易形成短路或发生触电事故，所以外壳损坏的插座应及时更换．符合安全用电的要求．故选C．【点评】本题考查安全用电的有关问题，在日常生活中一定要养成安全用电的好习惯．11．某电路两端电压减小为原来，电阻增大到原来的2倍，则此时通过该电路的电流是（）A．原来的B．原来的C．原来的4倍D．没有发生变化【考点】欧姆定律的应用．【专题】计算题．【分析】设某电路原来的电压为U、原来的电阻为R、原来的电流为I，则I=；现在电路两端电压变为U，电阻为2R，利用欧姆定律求此时通过该电路的电流．【解答】解：设某电路原来的电压为U、电阻为R，则原来电路中的电流：I=，现在通过该电路的电流：I′====I．故选A．【点评】本题考查了学生对欧姆定律的掌握和运用，确定现在电路中的电压和电阻是本题的突破口，使用欧姆定律注意三量（I、U、R）同体．12．如图所示电路，电源两端电压为6V且保持不变，L1和L2是额定电压为6V、电阻为10Ω的相同灯泡（忽略温度对灯丝电阻的影响）．下列说法中正确的是（）A．当闭合S1、S2，断开S3时，L1、L2都不能正常发光B．当闭合S2、S3，断开S1时，L1发光、L2不发光C．当闭合S1、S3，断开S2时，电流表的示数为0.3AD．当只闭合S3时，电路消耗的总功率为1.8W【考点】电功率的计算；串联电路和并联电路的辨别；欧姆定律的应用；电阻的串联；电路的动态分析．【专题】计算题；电路和欧姆定律；电流和电路；电能和电功率．【分析】（1）当闭合S1、S2时，L1、L2并联，此时灯泡两端的电压等于额定电压，两灯泡正常发光；（2）当闭合S2、S3，断开S1时，灯泡L1被短路，短路的灯泡不会发光；（3）当闭合S1、S3，断开S2时，灯泡L2被短路，根据欧姆定律求出电流表的示数；（4）当仅闭合S3时，L1、L2串联，根据电阻的串联和P=求出电路消耗的总功率．【解答】解：A、当闭合S1、S2时，L1、L2并联，此时灯泡两端的电压等于额定电压，两灯泡都能正常发光，所以选项A不正确；B、当闭合S2、S3，断开S1时，灯泡L1被短路，所以只有灯泡L2亮，所以选项B不正确；C、当闭合S1、S3，断开S2时，灯泡L2被短路，所以只有灯泡L1亮，电流表的示数为I===0.6A，所以选项C不正确；D、当仅闭合S3时，L1、L2串联，电路总电阻R=10Ω+10Ω=20Ω，电路消耗的总功率P===1.8W，所以选项D正确．故选D．【点评】本题是一道关于额定电压、电功率以及串并联电路的分析判断题，解题的关键是先按照相关的条件简化电路（简化电路的基本原则是去掉开路部分和短路部分），再进行分析判断各个选项的正误．二、下列各小题均有四个选项，其中符合题意的选项均多于一个．（共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分．）13．用一个开关同时控制电灯发光和电铃发声，则这两个用电器（）A．一定是串联接入电路中 B．一定是并联接入电路中C．可能是串联接入电路中 D．可能是并联接入电路中【考点】串联电路和并联电路的辨别．【专题】电流和电路．【分析】串联电路中，电流的路径只有一条，开关控制整个电路；并联电路中，电流有多条路径，工作时互不影响，干路开关控制整个电路，支路开关控制各自支路．【解答】解：在串联电路中，开关可以控制整个电路，而在并联电路中，如果开关在干路，同样可以控制整个电路，因此，用一个开关同时控制电灯发光和电铃发声，则这两个用电器可能串联，也可能并联．故选CD．【点评】知道串并联电路的特点，熟练掌握开关在不同电路的不同位置所起的作用，是正确解答的关键．14．学习了电和磁的知识后，同学们发表议论，下面说法正确的是（）A．通电导线周围有磁场B．通电螺线管外部的磁场与条形磁铁的磁场相似C．其它条件相同时，电流越大，电磁铁的磁性越强D．一根导体在磁场中运动，一定能产生感应电流【考点】通电直导线周围的磁场；通电螺线管的磁场；产生感应电流的条件．【专题】电和磁．【分析】（1）奥斯特实验表明电流周围存在磁场．（2）通电螺线管外部磁场和条形磁体周围磁场相似．（3）电磁铁磁性强弱影响因素：电流大小、线圈匝数多少、有无铁芯．在电流和铁芯一定时，线圈的匝数越多，电磁铁磁性越强；在线圈和铁芯一定时，电流越大，电磁铁磁性越强；在线圈和电流一定时，有铁芯时电磁铁磁性越强．（4）电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生．【解答】解：A、通电导体周围存在磁场．符合题意．B、通电螺线管外部磁场和条形磁体周围磁场相似．符合题意．C、在线圈匝数、铁芯一定时，电流越大，电磁铁的磁性越强．符合题意．D、一根导体在磁场中只有进行切割磁感线运动时，才能产生感应电流．不符合题意．故选ABC．【点评】本题考查了奥斯特实验结论、电磁铁磁性强弱的影响因素、电磁感应等，是比较基础的内容．15．小强家新买了一个电热水壶，使用前小强细读电热水壶的铭牌．他理解正确的是（）220VB．电热水壶工作时实际消耗的功率都是400WC．电热水壶每次烧水时最多只能盛水500mlD．电热水壶应接在电压为220V，频率为50Hz的交流电源上使用【考点】额定电压；额定功率．【专题】电能和电功率．【分析】根据电热水壶的铭牌所给信息来回答．【解答】解：A、由铭牌可知，电热水壶额定电压为220V，故A正确；B、电热水壶的额定功率为400W，电热水壶工作时实际消耗的功率不一定都是400W，故B错误；C、由表格数据可知，电热水壶最大容量500ml，故C正确D、电热水壶应接在电压为220V，交流电频率为50Hz．故D正确．故选ACD．【点评】本题考查对用电器铭牌所给信息的理解能力，难度不大，要求学生应熟练掌握．16．有两个小灯泡L1和L2上都标有“6V”字样，考虑温度对灯丝电阻的影响，加在小灯泡两端的电压随电流变化关系如图．若把L1和L2接在电源电压为6V的电路中工作，则下列说法正确的是（）A．小灯泡L1的电阻在某一时刻可能是20ΩB．小灯泡L2在某一时刻的实际功率可能是0.4WC．两灯串联时电路的总功率是0.6WD．两灯并联时电路的总功率是3.6W【考点】电功率的计算．【专题】电能和电功率．。

2015-2016学年山东省潍坊市诸城市树一中学九年级（上）期中物理试卷一、单项选择题（本题共11小题，共22分．每个小题给出的四个选项中，只有一个是正确的，选对的每小题得2分，选错或不选的得0分，选出答案后，用2B铅笔将答题卡上对应的答案标号涂黑）1．在国际单位制中，电流的基本单位是（）A．V B．A C．ΩD．W2．在①陶瓷②铜③盐水④塑料⑤玻璃⑥石墨六种物质中，通常情况下属于导体的是（）A．①④⑤B．①⑤⑥C．②③④D．②③⑥3．如图所示，L1与L2属于串联的是（）A． B． C． D．4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A． B． C． D．5．关于电流表和电压表的使用，下列说法正确的是（）A．若有两个量程，一定都要选择大量程B．若有两个量程，一定都要选择小量程C．都应使电流从正接线柱流入，从负接线柱流出D．电压表不能将两接线柱直接接到电源的两极上6．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V7．如图所示为内燃机的能流图，则内燃机的效率可表示为（）A．η=×100%B．η=×100%C．η=×100%D．η=×100%8．有两个导体，电阻值均为10Ω，把它们串联或并联起来，其总电阻的大小分别是（）A．20Ω，5ΩB．20Ω，0.2ΩC．0.2Ω，20ΩD．5Ω，20Ω9．如图所示的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A．则电流表A1和A2的示数分别是（）A．0.8A，0.4A B．0.4A，0.8A C．1.2A，0.4A D．1.2A，0.8A10．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路11．两条长度相等，横截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝（）A．电流较大 B．电流较小 C．电压较大 D．电压较小二、不定项选择题（本题共6小题，共24分．每个小题给出的四个选项中，至少有一个是正确的，选对的每小题得4分，选对但不全的得2分，选错或不选的得0分，选出答案后，用2B铅笔将答题卡上对应的答案标号涂黑）12．在如图所示的电路连接中，下列说法正确的是（）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压13．某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是（）A．该导体的电流与电压成正比B．该导体的电阻随电流的增大而增大C．该导体的电阻为5Ω不变D．当导体两端的电压为0时，电阻为014．下列说法中正确的是（）A．燃料燃烧，把化学能转化为内能B．热机工作时，将内能全部转化为机械能C．植物吸收太阳光进行光合作用，光能转化为化学能D．根据能量守恒定律，永动机是可以实现的15．下列有关热机效率，燃料热值的说法中，不正确的是（）A．容易燃烧的燃料的热值一定大B．热机所用燃料的热值越大，效率越高C．可以采用增大热机功率的方法增大热机的效率D．改进技术，热机效率可能达到100%16．如图是简化了的玩具警车的电路图，以下说法中正确的是（）A．S1、S2都闭合时，电动机与小灯泡是串联的B．电动机与小灯泡工作时互不影响C．只闭合S1时，灯亮，电动机不工作D．开关S2控制整个电路17．如图是一个天然气泄漏检测电路的原理图，电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（）A．天然气浓度增大，电流表示数变小B．天然气浓度增大，电压表示数变大C．天然气浓度减小，电流表示数变小D．天然气浓度减小，电压表示数变大三、实验题（本大题共4小题，共25分）18．当两根用毛皮摩擦过的硬橡胶棒相互靠近时，二者相互．此时橡胶棒所带电荷是电荷．19．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图．与压缩冲程原理相同的是图所示的演示实验；汽油机利用内能来做功的冲程是图．20．在探究”导体的电阻跟哪些因素有关“的问题时，老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、横截面积、、有关．（2）实验时，同学们用图甲所示的实验装置分别把a、b、c、d四根金属丝接入电路A、B两点之间，探究情况如表：选用两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是．（3）如图乙的实验，可探究导体电阻与的关系．21．如图甲是用伏安法测未知电阻R x的实验图．（1）请用笔画线代替导线，将图甲种实物电路连接完整．（2）闭合开关，将滑片P向左滑动到某位置时，电压表示数为2.4V，电压表示数如图乙所示，其读数为I= A，则未知电阻R x= Ω．（3）设计一个实验记录的表格．（4）若实验中不用电流表，又给了一只定值电阻R0，小明设计了如图丙所示的电路，同样可以粗略测量未知电阻R x，请在横线上将实验步骤补充完整．①闭合S、断开S1，用电压表测出电阻R x两端的电压为U1；②；③请写出用R0和测量值U1…灯符号表示R x的表达式：R x= ．四、计算题（本大题共3小题，共23分．解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分）22．小芳同学用天然气燃气灶烧水，把质量为1kg的20℃的水烧开（在标准大气压下）．【水的比热容 c=4.2×103J/（kg•℃）】水（1）通过观察天然气燃气表得知消耗了0.01m3的天然气，如果天然气的热值为q=8.0×107J/m3，求天然气完全燃烧放出的热量Q放．（2）此过程中水需要吸收的热量Q吸．（3）燃气灶的效率η．23．如图所示电路中定值电阻R1=10Ω，R2为滑动变阻器，电源电压保持不变，闭合开关，当滑片P在a 端时，电流表示数为0.3A，滑片P在b端时电压表的示数为1V，求：（解题过程应画出两种情况下的等效电路图）（1）电源电压；（2）滑动变阻器R2的最大阻值．24．如图所示，电源电压恒定，R1为20Ω，闭合开关S、S1时，电流表示数为0.5A，若断开开关S1时电流表示数为0.3A，求：（解题过程应画出两种情况下的等效电路图）（1）电源电压是多少？（2）闭合开关S、S1时，通过R2的电流是多少？（3）电阻R2的阻值是多少？五、科普阅读题25．综合考虑表中各方面的因素，通过分析回答以下问题：（1）哪两种金属的导电性能好？在你认为导电性能好的金属中，哪种更适宜做导线？为什么？（2）通过综合分析上表的各项指标，请写出你所发现的一条规律．2015-2016学年山东省潍坊市诸城市树一中学九年级（上）期中物理试卷参考答案与试题解析一、单项选择题（本题共11小题，共22分．每个小题给出的四个选项中，只有一个是正确的，选对的每小题得2分，选错或不选的得0分，选出答案后，用2B铅笔将答题卡上对应的答案标号涂黑）1．在国际单位制中，电流的基本单位是（）A．V B．A C．ΩD．W【考点】物理量的单位及单位换算．【专题】电流和电路．【分析】根据对常见物理量及其单位的掌握作答．【解答】解：在国际单位制中，A、伏特（V）是电压的基本单位．不符合题意；B、安培（A）是电流的基本单位．符合题意；C、欧姆（Ω）是电阻的基本单位．不符合题意；D、瓦特（W）是功率的基本单位．不符合题意．故选B．【点评】此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，难度较小，是一道基础题．2．在①陶瓷②铜③盐水④塑料⑤玻璃⑥石墨六种物质中，通常情况下属于导体的是（）A．①④⑤B．①⑤⑥C．②③④D．②③⑥【考点】导体．【专题】电流和电路．【分析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限．【解答】解：在①陶瓷②铜③盐水④塑料⑤玻璃⑥石墨六种物质中，陶瓷、塑料、玻璃是很好的绝缘体；铜属于金属，是导体；盐水属于溶液，是导体；石墨主要材料是碳，能导电，是导体；故通常情况下属于导体是②③⑥；故ABC错误、D正确；故选D．【点评】此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单．3．如图所示，L1与L2属于串联的是（）A． B． C． D．【考点】串联电路和并联电路的辨别．【专题】应用题．【分析】（1）串联电路是指各用电器首尾顺次连接的电路；（2）并联电路是指各用电器并列地接到电路中的两点间．各用电器之间互不影响．【解答】解：A、C、D中的L1和L2两灯泡都是并列的连接在电路中的两点之间，因此它们是并联电路；只有B中的两灯泡是首尾顺次连接在一起的，是串联电路．故选B【点评】此题主要是考查串并联电路的定义和连接特点，比较简单．4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A． B． C． D．【考点】滑动变阻器的使用．【专题】电压和电阻．【分析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的．滑动变阻器正确接法是上下接线柱各接一个，若要连入电路的电阻变小，则下边的D接线柱要接入电路．【解答】解：A、图中滑片向右移动时，电阻丝接入部分变长，连入的阻值变大，不合题意；B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；D、滑片向右移动时，电阻丝接入部分减小，接入电路中的电阻变小，符合题意．故选D．【点评】本题考查了滑动变阻器的接法．要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个．5．关于电流表和电压表的使用，下列说法正确的是（）A．若有两个量程，一定都要选择大量程B．若有两个量程，一定都要选择小量程C．都应使电流从正接线柱流入，从负接线柱流出D．电压表不能将两接线柱直接接到电源的两极上【考点】电流表的使用；电压表的使用．【专题】应用题；电流和电路；电压和电阻．【分析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正接线柱流入，负接线柱流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．【解答】解：AB、使用电流表和电压表测量时，都应选择合适的量程；故AB错误；C、使用电流表和电压表测量时，都应让电流从正接线柱流入，从负接线柱流出，故C正确；D、因为电压表电阻很大，电压表在量程范围内可以直接连接在电源两极上，故D错误．故选C．【点评】此题主要考查电流表和电压表的使用方法，这是初中物理学习的重要内容，必须掌握．6．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V【考点】串联电路的电压规律．【专题】电压和电阻．【分析】先分析电路的结构和电压表测量的对象，然后根据串联电路电压的特点求出电源电压．【解答】解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压，即灯L1两端电压：U1=1.5V；电压表测量灯L2两端电压，即U2=4.5V，则电源电压U=U1+U2=1.5V+4.5V=6V．故选D．【点评】本题考查了串并联电路的辨别和电压表的正确使用，关键是知道电压表的测量对象．7．如图所示为内燃机的能流图，则内燃机的效率可表示为（）A．η=×100%B．η=×100%C．η=×100%D．η=×100%【考点】热机的效率．【专题】误差分析和数据处理；比热容、热机、热值．【分析】热机的机械效率是指有用功与燃料完全燃烧放出热量的比值．【解答】解：由能流图可知：燃料完全燃烧放出的热量为E，有用机械能即有用功为E2，所以内燃机的效率可表示为η=×100%=×100%．故选C．【点评】本题是信息给予题，考查了热机效率概念的理解和应用，是一道基础题．8．有两个导体，电阻值均为10Ω，把它们串联或并联起来，其总电阻的大小分别是（）A．20Ω，5ΩB．20Ω，0.2ΩC．0.2Ω，20ΩD．5Ω，20Ω【考点】电阻的串联；电阻的并联．【专题】计算题；定性思想；电压和电阻．【分析】n个相同的电阻R串联，R串=nR，n个相同的电阻R并联，R并=R，据此求解．【解答】解：阻值为10Ω的两个电阻串联，其总电阻：R串=2R=2×10Ω=20Ω；阻值为10Ω的两个电阻并联，其总电阻：R并=×10Ω=5Ω．由此可知：A选项正确．故选A．【点评】本题考查了串并联电阻的特点，记住特殊情况：n个相同的电阻R串联，R串=nR，n个相同的电阻R并联，R并=R．9．如图所示的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A．则电流表A1和A2的示数分别是（）A．0.8A，0.4A B．0.4A，0.8A C．1.2A，0.4A D．1.2A，0.8A【考点】并联电路的电流规律．【专题】电流和电路．【分析】分析电路图可知，灯L1和L2组成并联电路，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流，在并联电路中干路中的电流等于各支路电流之和．【解答】解：已知通过灯L1和L2的电流分别为0.4A和0.8A，所以电流表A2的示数为0.8A；又因为并联电路中，干路电流等于各支路电流之和，所以电流表A1的示数：I干=I1+I2=0.8A+0.4A=1.2A．故选D．【点评】解决此类问题的关键是知道并联电路的电流规律﹣﹣干路中的电流等于各支路电流之和，即I=I1+I2．10．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【考点】电流表、电压表在判断电路故障中的应用．【专题】电流和电路．【分析】（1）由图可知，灯L1、L2串联，电压表测量灯L1两端的电压，电流表测量电路电流；（2）根据电压表和电流表示数变大分析电路中的故障所在．【解答】解：A、如果灯L1断路，电流表示数变为零．不符合题意；B、如果灯L1短路，电压表示数变为零．不符合题意；C、如果灯L2断路，电流表示数变为零．不符合题意；D、如果灯L2短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大．符合题意．故选：D．【点评】本题考查了电路故障的判断．注意短路和断路的区别，并且被短路的用电器不能工作．11．两条长度相等，横截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝（）A．电流较大 B．电流较小 C．电压较大 D．电压较小【考点】欧姆定律的应用；影响电阻大小的因素．【专题】应用题．【分析】先根据影响电阻大小的因素判断，粗和细电阻丝的电阻大小关系；再根据串联电路电流特点和欧姆定律判断通过电流和两端的电压关系．【解答】解：在导体材料、长度一定时，导体的电阻大小与横截面积有关．横截面积越粗，电阻越小；根据串联电路各处的电流都相等可知，通过它们的电流相等；根据U=IR可知，电流相等时，粗电阻丝的电阻小，两端的电压也小．故选D．【点评】本题考查了影响电阻大小的因素和串联电路电流规律，以及欧姆定律的应用，要灵活的运用．二、不定项选择题（本题共6小题，共24分．每个小题给出的四个选项中，至少有一个是正确的，选对的每小题得4分，选对但不全的得2分，选错或不选的得0分，选出答案后，用2B铅笔将答题卡上对应的答案标号涂黑）12．在如图所示的电路连接中，下列说法正确的是（）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压【考点】串联电路和并联电路的辨别；电流表的使用；电压表的使用．【专题】电流和电路；电压和电阻．【分析】串联电路电流只有一条路径，各处电路相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等．电流表与被测电路串联，电压表与被测电路并联．由此分析判断．【解答】解：电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯光L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故ABC错误，D正确．故选D．【点评】本题考查电路的识别，掌握电流表和电压表的使用规则，识别电路时，电流表可以看成是一根导线，电压表断路．13．某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是（）A．该导体的电流与电压成正比B．该导体的电阻随电流的增大而增大C．该导体的电阻为5Ω不变D．当导体两端的电压为0时，电阻为0【考点】欧姆定律的应用．【专题】应用题；信息给予题；欧姆定律．【分析】（1）图象横坐标表示电压，纵坐标表示电流，这是一个正比例函数图象，电流随电压的增大而增大；（2）电阻是导体本身的一种性质，与导体的材料、长度、横截面积，另外还有温度有关，与导体两端的电压和通过的电流大小无关．【解答】解：（1）由图象可知，这是一个正比例函数图象，该导体上电流与电压成正比，故A正确；（2）由图象可知，当U=3V时，通过的电流I=0.6A，由I=可得，导体的电阻：R===5Ω，故C正确；因电阻是导体本身的一种性质，与与导体两端的电压和通过的电流无关，所以，当导体两端的电压为0时，导体的电阻仍为5Ω不变，故BD错误．故选AC．【点评】本题需要注意两点：（1）电阻是导体本身的性质，其大小与材料、长度、横截面积、温度有关，与电压的大小和电流的大小无关；（2）读懂图象，能根据电压找到对应的电流，或者根据电流找到对应的电压．14．下列说法中正确的是（）A．燃料燃烧，把化学能转化为内能B．热机工作时，将内能全部转化为机械能C．植物吸收太阳光进行光合作用，光能转化为化学能D．根据能量守恒定律，永动机是可以实现的【考点】能量的相互转化．【专题】应用题；推理法；功、功率、机械效率；机械能及其转化．【分析】自然界中存在不同形式的能量，各种不同的能量可以相互转化，同种能量也可在不同物体间进行转移，在转化和转移的过程中，能量的总量保持不变．【解答】解：A、燃料燃烧都是将化学能转化为内能，故A正确；B、内燃机的原理是在做功冲程中，燃料燃烧的化学能转化为内能，高温高压的燃气推动活塞做功，将内能转化为机械能，但在工作过程中会有一些热量损失，所以，不可能将内能全部转化为机械能．故B错误；C、植物吸收太阳光进行光合作用，消耗光能，变成植物内部的化学能，故是将光能转化为化学能的过程，故C正确；D、自然界中的能量是守恒，它既不会消灭，也不会创生，但由于能量的转化或转移具有方向性（如水只能从高处流向低处；热量只能从高温物体传向低温物体），所以无法制造“永动机”，故D错误．故选AC．【点评】此题考查能量的相互转化，解决此题的关键是知道各种现象的能量储存方式和转化方式，明确消耗了哪种形式的能，得到了哪种形式的能．15．下列有关热机效率，燃料热值的说法中，不正确的是（）A．容易燃烧的燃料的热值一定大B．热机所用燃料的热值越大，效率越高C．可以采用增大热机功率的方法增大热机的效率D．改进技术，热机效率可能达到100%【考点】燃料的热值；热机的效率．【专题】应用题；比热容、热机、热值．【分析】（1）1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值；热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；（2）热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比；减少热的损失，可以提高效率；（3）任何机器在做功时都不可避免的做额外功，效率不可能达到100%．【解答】解：A、热值大小与燃料是否容易燃烧、燃料的燃烧情况无关，故A错误；B、用热值大的燃料，燃烧相同燃料可以放出更多的热量，但用来做有用功的能量不一定多，用来做有用功的能量与燃料完全燃烧产生的能量的比值不一定大，热机效率不一定得到提高，故B错误；C、用来做有用功的能量和燃料完全燃烧放出的热量的比值叫热机效率，增大热机功率不能增大热机的效率，故C错误；D、热机在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率不可能达到100%，故D错误．故选ABCD．【点评】本题为热学综合题，考查了学生对热机效率、热机工作时的能量转化和热值概念的了解与掌握，知识点多，判断时，要灵活运用所学知识．16．如图是简化了的玩具警车的电路图，以下说法中正确的是（）A．S1、S2都闭合时，电动机与小灯泡是串联的B．电动机与小灯泡工作时互不影响C．只闭合S1时，灯亮，电动机不工作D．开关S2控制整个电路【考点】串联电路和并联电路的辨别．【专题】应用题；电流和电路．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机；根据并联电路中各支路互不影响、并联电路电压的特点以及开关所在并联电路中的位置决定其作用．【解答】解：A、S1、S2都闭合时，电动机与小灯泡有两条电流路径，所以是并联的关系，故A错误；B、由于电动机与小灯泡是并联的关系，所以工作时互不影响，故B正确；C、开关S1控制小灯泡，所以只闭合S1时，灯亮，电动机不工作，故C正确；D、据图可知，开关S2控制电动机，故D错误；故选BC．【点评】本题考查并联电路的特点、电压规律以及并联电路中开关的作用等内容，属于基础知识考查范围．17．如图是一个天然气泄漏检测电路的原理图，电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（）A．天然气浓度增大，电流表示数变小B．天然气浓度增大，电压表示数变大C．天然气浓度减小，电流表示数变小D．天然气浓度减小，电压表示数变大【考点】电路的动态分析．【专题】应用题；比较思想；图析法；电路变化分析综合题．【分析】由电路图可知两电阻串联，电压表测量R0两端的电压；根据天然气浓度的变化确定气敏电阻R的变化，根据欧姆定律确定电路中电流的变化和电压表示数的变化以及电压表与电流表示数的比值变化，根据P=UI可知电路中消耗总功率的变化．【解答】解：A、当天然气浓度增大时，气敏电阻R的阻值减小，电路中的总电阻减小；根据I=可知，电路中的电流变大，电流表示数变大，故A错误；B、天然气浓度增大，气敏电阻R的阻值减小，电路中的总电阻减小；根据I=可知，电路中的电流变大，由U=IR可知R0两端的电压变大，即电压表示数变大，故B正确；C、当天然气浓度减小时，气敏电阻R的阻值增大，电路中的电流变小，电流表示数减小，故C正确；D、由U=IR可知R0两端的电压变小，即电压表示数变小，故D错误．故选BC．【点评】本题考查了电阻的串联特点和欧姆定律、电功率公式的灵活运用，会分析气敏电阻的阻值与浓度的变化关系是本题的突破口．三、实验题（本大题共4小题，共25分）18．当两根用毛皮摩擦过的硬橡胶棒相互靠近时，二者相互排斥．此时橡胶棒所带电荷是负电荷．【考点】摩擦起电．【专题】应用题；电流和电路．【分析】毛皮摩擦过的橡胶棒带负电，且同种电荷相互排斥．【解答】解：用毛皮摩擦过的硬橡胶棒均带负电，为同种电荷，所以相互排斥．故答案为：排斥；负．【点评】考查了电荷间的作用规律，是电学基础．19．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图．与压缩冲程原理相同的是乙图所示的演示实验；汽油机利用内能来做功的冲程是丙图．【考点】内燃机的四个冲程．【专题】比热容、热机、热值．【分析】（1）解决此题要知道内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，其中在做功冲程中，是内燃机的内能转化为机械能，在压缩冲程中是机械能转化为内能．（2）改变物体内能的方式有热传递和做功两种．做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化．对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低．【解答】解：甲图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能．乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧．是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程．丙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，做功冲程将内能转化为机械能．。

2015-2016学年黑龙江省哈尔滨163中九年级（上）期中物理试卷一、选择题1．下列说法中，正确的是（）A．与绸子摩擦过的玻璃棒带负电B．电荷的移动方向为电流的方向C．金属导体中自由电子定向移动的方向与电流方向相反D．电路中有电源就一定有电流通过2．如图所示的电路处于（）A．短路状态 B．开路状态C．通路状态 D．既通路又开路状态3．下列电路，其中不正确的是（）（其中“+”“﹣”表示电表的正、负接线柱）A． B． C． D．4．以下几种材料中，常温下均属于导体的是（）A．木材、陶瓷B．酸、碱、盐的水溶液、铜丝C．玻璃、铁钉D．石墨、橡皮5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D6．如图所示电路中，甲、乙两处是两块电表，当开关S闭合后，要使灯L1、L2串联，甲、乙应该接入的是（）A．电压表和电流表B．电流表和电压表C．都接电流表D．都接电压表7．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为1.80A和0.50A，则通过灯L1的电流是（）A．1.30A B．0.50A C．1.80A D．2.30A8．如图所示是一位同学连接的电路，留出了两个接线头M、N，此电路可以做很多电学实验．下列有关说法错误的是（）A．在M、N间接入细铜丝、铅笔芯、塑料尺、木片等，可探究出不同物体的导电性是否相同B．在M、N间接入长度、横截面积相同，材a料不同的电阻丝，可探究出电阻与导体材料是否有关C．在M、N间接入定值电阻，可探究出电流与电压的定量关系D．在M、N间接入未知阻值的电阻，无法测量出其电阻值9．某同学做电学实验，电路如图所示，开关闭合后，两灯泡发光，两电表均有示数，在实验过程中，突然两电灯熄灭、电压表示数增大、电流表示数几乎为零．出现此现象的原因可能是（）A．电流表开路B．开关被断开C．灯L1开路D．灯L2开路10．下列说法正确的是（）A．可以通过做功使物体内能增加，减少物体的内能不可以做功B．热机是将化学能转化为机械能的装置，蒸汽机广泛应用在现代大型火力发电厂C．我们可以用功来量度内能的改变，功、热量和内能应该有相同的单位，都是焦耳D．水蒸气不可以推动汽缸中的活塞运动，高温高压的燃气可以推动汽缸中活塞运动11．下列四个电路中，电源电压未知且不变，R0为已知阻值的定值电阻，其中不能测出未知电阻R x 阻值的电路是（）A． B． C． D．12．某同学要把一个阻值为10Ω、正常工作电压为3V的灯泡接在电压为4.5V的电源上使其正常工作，那么需给灯泡（）A．串联一只阻值为15Ω的电阻B．串联一只阻值为5Ω的电阻C．并联一只阻值为15Ω的电阻D．并联一只阻值为5Ω的电阻二、非选择题（共46分）13．在电路中，电源提供能量，发电机电源（选填是或不是），灯泡消耗电能，将电能转化成．14．通过房间灯泡的电流约为0.3 （填单位）．家庭电路中各用电器是联的．15．如图所示的节日彩灯是串联的，其缺点是，你的解决方案是．16．如图所示，要使两灯泡并联，应．如果同时闭合开关S1和S2，则两灯泡的发光情况是．17．如图所示，若要使电流表的示数略有增加可采取的办法是：．18．实验室有一个电阻，把它接在电压为3V的电源上时，其阻值是20Ω，把它接在电压为6V的电源上时，其阻值将（选填“变大”“变小”或“不变”），电阻器在电路中的作用是用于，使电路正常工作．19．如图是两只小鸟落在裸露的电线上，闭合开关时小鸟会触电，小鸟触电的原因是．20．如图日常生活中可以用到各种电池．干电池供电是将能转化为电能；铅蓄电池充电时将电能转化为能．21．如图所示，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为4.5V；当S1断开、S2闭合时，电压表的示数为6V，则R1和R2两端电压之比为，通过R1和R2的电流之比为．22．如图所示，电源电压为4.5V，电阻R1=5Ω，变阻器的最大阻值为30Ω，电流表的量程为0～0.6A，电压表的量程为0～3V．为了保护电表，变阻器连入电路的阻值变化范围应为，电路中的最小电流为A．23．如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A．请你在方框中画出两个电阻的连接方式；若要增大电流表的读数，可以采取什么措施？24．小聪同学利用滑动变阻器改变小电动机的转速，打算闭合开关滑片向右滑动时电动机转速变快．请你用笔画线代替导线将电路连接好．25．同学们通过实验“比较不同物质的吸热能力”．设计实验：在两支相同的试管中，分别加入适量的水和铁砂，分别用同一酒精灯加热，如图所示．用温度计测量它们的温度变化．记录水和铁砂分别上升5℃、10℃、15℃所需的时间．（1）使用温度计测量水和铁砂温度时需注意的问题是．（写出一条即可）（2）他们打算通过，比较不同物质的吸热能力．（3）按照他们设计的实验，能否比较出不同物质的吸热能力是否相同？请说明理由．26．某小组为探究“电流跟电阻的关系”，设计如图1所示电路．（1）按图1连接电路后，闭合开关前滑片应调至（选填“A”或“B”）．（2）小组同学先把5Ω电阻R接入电路中，正确操作后，又把5Ω的电阻更换为10Ω、15Ω的电阻，他这样做的目的是．更换后，接下来的具体做法是．（3）小组同学按设计好的电路进行实验，他们把数据随手记录在了白纸上，请你帮他设计一个记录、分析实验数据、得出结论的表格，并将表格中的内容补充完整．27．小丽和小文在破旧的收音机中发现一只标注模糊的电阻，决定在实验室测出它的阻值，图中R x 为待测电阻．（1）请你将小丽和小文的实验方案对比评价．（2）小丽和小文交流后决定采用小文的实验设计，并通过实验收集数据记录在表格中．你能帮助他实验次数 1 2 3R0和一只电压表、一个开关、电源、导线若干设计一个电路测未知电阻R X的阻值吗？请画出实验电路图，写出实验步骤及所测的物理量，并写出计算电阻的表达式．28．从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于如图所示．电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V．求：（1）电压表的示数为8V时，电流表的示数为多少？（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少？2015-2016学年黑龙江省哈尔滨163中九年级（上）期中物理试卷参考答案与试题解析一、选择题1．下列说法中，正确的是（）A．与绸子摩擦过的玻璃棒带负电B．电荷的移动方向为电流的方向C．金属导体中自由电子定向移动的方向与电流方向相反D．电路中有电源就一定有电流通过【考点】电流的方向．【专题】电流和电路．【分析】①与丝绸摩擦过的玻璃棒带正电，丝绸带负电；②规定正电荷定向移动的方向是电流的方向，负电荷定向移动的方向与电流的方向相反；金属导体中能够自由移动形成电流的是自由电子；③电路中产生电流的条件：闭合电路，有电源．【解答】解：A、与丝绸摩擦过的玻璃棒带正电．此选项错误；B、电荷的定向移动形成电流，规定正电荷定向移动的方向为电流的方向．此选项错误；C、金属导体里面作定向移动的自由电子为负电荷，故电子定向移动方向与电流方向相反．此选项正确；D、要使电路中有电流，必须同时满足两个条件：有电源、通路．此选项错误．故选C．【点评】本题考查了有关电流的产生以及电流的方向，比较容易混淆．2．如图所示的电路处于（）A．短路状态 B．开路状态C．通路状态 D．既通路又开路状态【考点】电路的三种状态．【专题】图析法；电流和电路．【分析】处处连通的电路为通路；某处断开的电路为开路；电源短路是指电源两极不经过用电器直接连通的电路．【解答】解：由图可知：开关是断开的，因此该电路为开路状态．故选B．【点评】本题考查通路、短路以及断路的掌握情况，熟记概念是解答该类题型的关键所在．3．下列电路，其中不正确的是（）（其中“+”“﹣”表示电表的正、负接线柱）A． B． C． D．【考点】电流表的使用；电压表的使用．【专题】应用题；定性思想；图析法；电流和电路；电压和电阻．【分析】根据电压表的使用要求进行判断，电压表要与被测用电器并联，电流表要与被测用电器串联，且电流要正进负出，据此判断．【解答】解：A、图中电压表串联在电路中，由于电压表的电阻非常大，会造成两只小灯泡无法正常工作，故A连接错误；B、图中电压表并联在灯泡L2两端，且电流正进负出，测量灯泡L2的两端电压，两只灯泡串联，能正常工作，故B正确；C、图中电流表与灯泡L2串联，且电流正进负出，测量灯泡L2的电流，两只灯泡并联，能正常工作，故C正确；D、图中电压表与两只灯泡并联，且电流正进负出，测量的是电源电压，两只灯泡串联，能正常工作，故D正确．故选A．【点评】本题考查电压表与电流表的正确连接，要注意其连接要求，对照电路图可做出判断．4．以下几种材料中，常温下均属于导体的是（）A．木材、陶瓷B．酸、碱、盐的水溶液、铜丝C．玻璃、铁钉D．石墨、橡皮【考点】导体．【专题】应用题；比较思想；归纳法；电流和电路．【分析】容易导电的物体是导体，不容易导电的物体是绝缘体，导电能力介于导体与绝缘体间的物体是半导体．【解答】解：常温下木材、陶瓷、玻璃、橡皮都属于绝缘体；酸、碱、盐的水溶液、铜丝、铁钉、石墨都属于导体．故选B．【点评】本题考查了导体与绝缘体的判断，知道导体与绝缘体的概念，知道常见的导体即可正确解题．5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D【考点】滑动变阻器的使用；实际功率．【专题】控制变量法．【分析】（1）灯泡亮度变暗，功率变小，根据P=I2R，电路中电流变小．电源电压不变，电流变小，电阻变大，滑动变阻器接入电路的电阻丝变长．（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．【解答】解：滑动变阻器的滑片右移，灯泡变暗，功率变小，根据P=I2R，电路中电流变小．电源电压不变，电流变小，电阻变大，滑动变阻器接入电路的电阻丝变长．下面的接线柱一定接入C，上面的接线柱接A或B．故选A．【点评】（1）掌握根据实际功率判断灯泡的亮度．（2）知道电压和电阻，根据欧姆定律判断电流大小．（3）掌握滑动变阻器的原理、作用、接线柱的接法．6．如图所示电路中，甲、乙两处是两块电表，当开关S闭合后，要使灯L1、L2串联，甲、乙应该接入的是（）A．电压表和电流表B．电流表和电压表C．都接电流表D．都接电压表【考点】电流表的使用；电压表的使用．【专题】电流和电路；电压和电阻．【分析】电压表要和被测用电器并联，电流表要和被测用电器串联；串联电路中，电流的路径只有一条．【解答】解：闭合开光S，要让灯泡L1和L2串联，则电流的路径只有一条，电流从正极流出，经过灯泡L2和L1，然后回到负极，所以甲和乙都应该是电压表．故选D．【点评】此题考查的是电流表和电压表的正确连接，是电学的基础，需要掌握．7．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为1.80A和0.50A，则通过灯L1的电流是（）A．1.30A B．0.50A C．1.80A D．2.30A【考点】并联电路的电流规律．【专题】应用题；电流和电路．【分析】分析电路图可知，灯L1和L2组成并联电路，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流，在并联电路中干路中的电流等于各支路电流之和．【解答】解：电流表A1测通过干路的电流，电流表A2测通过灯L2的电流，已知I干=1.80A，通过灯L2的电流大小为：I2=0.50A，因为并联电路中，干路中的电流等于各支路电流之和，所以通过灯L1的电流大小为：I1=I干﹣I2=1.80A ﹣0.5A=1.30A．故选A．【点评】解决此类问题的关键是知道并联电路的电流规律﹣﹣干路中的电流等于各支路电流之和，即I=I1+I2．8．如图所示是一位同学连接的电路，留出了两个接线头M、N，此电路可以做很多电学实验．下列有关说法错误的是（）A．在M、N间接入细铜丝、铅笔芯、塑料尺、木片等，可探究出不同物体的导电性是否相同B．在M、N间接入长度、横截面积相同，材a料不同的电阻丝，可探究出电阻与导体材料是否有关C．在M、N间接入定值电阻，可探究出电流与电压的定量关系D．在M、N间接入未知阻值的电阻，无法测量出其电阻值【考点】影响电阻大小的因素；导体；探究电流与电压、电阻的关系实验；伏安法测电阻的探究实验．【专题】应用题；其他综合题．【分析】A、在此电路中接入不同材料的物体，可以通过电路中电流的大小判断不同物体的导电性．B、导体的电阻与材料、横截面积、长度有关．要探究电阻值与材料的关系，应使导体的长度和横截面积相等．C、电流的大小与导体两端的电压和导体的电阻有关，要研究电流与电阻的关系，需保持电阻两端的电压不变．D、根据欧姆定律R=进行分析．【解答】解：A、在M、N间接入细铜丝、铅笔芯、塑料尺、木片等，可通过电路中电流的大小及灯泡的亮暗来探究不同物体的导电性．所以A说法正确；B、导体的电阻与材料、横截面积、长度有关．要探究电阻值与材料的关系，应使导体的长度和横截面积相等．所以B说法正确；C、电流的大小与导体两端的电压和导体的电阻有关，要研究电流与电阻的关系，需保持电阻两端的电压不变．在M、N间分别接入任意不同阻值的定值电阻，定值电阻两端的电压会发生改变，所以不能研究电流与电阻的关系．所以C说法错误；D、根据欧姆定律可知，要测量电阻需要电压表和电流表，所以在M、N间接入未知阻值的电阻，无法测量出其电阻值．所以D说法正确．故选C．【点评】此题主要考查了控制变量法在实验中的应用，当一个物理量与多个量有关时，在探究过程中要用到控制变量法．9．某同学做电学实验，电路如图所示，开关闭合后，两灯泡发光，两电表均有示数，在实验过程中，突然两电灯熄灭、电压表示数增大、电流表示数几乎为零．出现此现象的原因可能是（）A．电流表开路B．开关被断开C．灯L1开路D．灯L2开路【考点】电流表、电压表在判断电路故障中的应用．【专题】应用题；电流和电路．【分析】由电路图可知，两灯泡串联，电压表测L1两端的电压，电流表测电路中的电流，电压表示数增大说明电压表两接线柱与电源之间是通路，突然两电灯熄灭、电流表示数几乎为零说明电路断路，即电压表并联部分断路．【解答】解：A．电流表开路时，电路断路，电路中无电流，电压表的示数为0V，与题意不符，故A 错误；B．开关被断开，电路断路，电路中无电流，电压表的示数为0V，与题意不符，故B错误；C．灯L1开路，电路断路，电路中无电流，电压表测电源的电压示数会增大，电流表示数几乎为零，两灯泡不亮，与题意相符，故C正确；D．灯L2开路，电路断路，电路中无电流，电压表和电流表均无示数，与题意不符，故D错误．故选C．【点评】用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了．10．下列说法正确的是（）A．可以通过做功使物体内能增加，减少物体的内能不可以做功B．热机是将化学能转化为机械能的装置，蒸汽机广泛应用在现代大型火力发电厂C．我们可以用功来量度内能的改变，功、热量和内能应该有相同的单位，都是焦耳D．水蒸气不可以推动汽缸中的活塞运动，高温高压的燃气可以推动汽缸中活塞运动【考点】物体内能的改变；能量的转化和转移；内燃机的四个冲程．【专题】应用题；分子热运动、内能；比热容、热机、热值．【分析】（1）做功和热传递是改变物体内能的方法；（2）热机是把内能转化为机械能的装置，热机根据燃料燃烧的位置分为外燃机和内燃机；（3）功是能量转化的量度，能量转化的多少可以用功来量度，掌握住功和能的关系就可以分析得出结论；（4）做功冲程中将高温气体的内能转化为机械能．【解答】解：A、外界对物体做功，物体内能增加，物体对外做功内能减小，故A错误；B、热机是将内能转化为机械能的装置，蒸汽机广泛应用在现代大型火力发电厂，故B错误；C、可以用功来量度内能的改变，所以功、热量和内能应该有相同的单位，都是焦耳，故C正确；D、在热机的做功冲程中是内能转化成机械能，此时高温高压的气体推动活塞向下运动，故D错误．故选C．【点评】本题考查了做功改变内能、热机的原理、功和能的关系考查，是一道热学综合题．11．下列四个电路中，电源电压未知且不变，R0为已知阻值的定值电阻，其中不能测出未知电阻R x 阻值的电路是（）A． B． C． D．【考点】欧姆定律的应用．【专题】应用题；图析法；电路和欧姆定律．【分析】串联电路的电流处处相等，并联电路各支路电压相等，用电压表和电流表，直接或间接测量电压和电流，根据欧姆定律求得R x电阻．【解答】解：A、开关S闭合后，两电阻并联，电流表A2测量通过R0的电流，根据公式U=IR可求电源电压，电流表A1测量通过R X电流，根据欧姆定律可求出R x阻值；故A不符合题意；B、由电路图可知，当S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S闭合时R0、R x并联，电流表测干路电流，因通过R0的电流不变，根据并联电路的电流特点可求通过R x的电流，再根据并联电路的电压特点和欧姆定律即可求出R x阻值，故B不符合题意；C、开关S闭合时，R x短路，电压表测量电源电压；开关S断开时，电压表测量电源电压；所以无法得到电路中电流，不能计算出R x的值．故C符合题意；D、当S2闭合，S1断开时，两电阻串联，电压表测量R X两端的电压，当S1闭合，S2断开时，两电阻串联，电压表测量电源电压，根据串联电路电压的规律可求R0两端的电压，根据欧姆定律可求电路电流，进一步求出R x的值，故D不符合题意．故选C．【点评】利用电压表或电流表测未知电阻的阻值，就是根据串联电路的电流特点或并联电路的电压特点想办法得出未知电阻两端的电压和电流，然后根据欧姆定律求出未知电阻的阻值．12．某同学要把一个阻值为10Ω、正常工作电压为3V的灯泡接在电压为4.5V的电源上使其正常工作，那么需给灯泡（）A．串联一只阻值为15Ω的电阻B．串联一只阻值为5Ω的电阻C．并联一只阻值为15Ω的电阻D．并联一只阻值为5Ω的电阻【考点】欧姆定律的应用．【专题】应用题；电路和欧姆定律．【分析】根据串联电路的分压特点可知，要使小灯泡在4.5V的电源上正常发光时应串联一个电阻分压，根据串联电路的电压特点求出电阻两端的电压，根据串联电路各处的电流相等和欧姆定律得出等式，即可求出电阻的阻值．【解答】解：根据串联电路的分压特点可知，要使小灯泡在4.5V的电源上正常发光时应串联一个电阻分压，此时小灯泡两端的电压为3V，因串联电路中总电压等于各分电压之和，所以，电阻两端的电压：U R=U﹣U L=4.5V﹣3V=1.5V，因串联电路各处的电流相等，所以，由I=可得，电路中的电流：I==，即=，解得：R=5Ω．故选B．【点评】本题考查了串联电路的特点和欧姆定律的灵活运用，关键是知道灯泡正常发光时的电压和额定电压相等以及串联电路的分压特点．二、非选择题（共46分）13．在电路中，电源提供能量，发电机是电源（选填是或不是），灯泡消耗电能，将电能转化成光能和内能．【考点】电源及其能量转化；电功的实质．【专题】应用题；电压和电阻；电与热、生活用电．【分析】（1）能提供持续稳定电流的装置称为电源；（2）判断出该过程消耗了哪种形式的能，进而产生了哪种形式的能即可．【解答】解：发电机是提供电能的装置，即是电源；灯泡消耗电能，该过程消耗电能，产生机械能，故是将电能转化成光能和内能的过程．故答案为：是；光能和内能．【点评】本题考查电源的判断和能量转化的问题，是一道基础性的题目．14．通过房间灯泡的电流约为0.3 A （填单位）．家庭电路中各用电器是并联的．【考点】电流的大小；家庭电路的连接．【专题】应用题；电流和电路；电与热、生活用电．【分析】对常见电器的工作电流有所了解；家庭电路中的各用电器工作互不影响，应并联．【解答】解：通过房间灯泡的电流约为0.3A，符合实际；家庭电路中的各用电器工作互不影响，应并联；故答案为：A；并．【点评】明确常见电器的工作电流以及电路中用电器的连接方式，可解答．15．如图所示的节日彩灯是串联的，其缺点是一个灯泡烧毁了（开路），整串灯泡全部熄灭，你的解决方案是将小灯泡两个两个地并联，再把它们串联起来（或在小灯泡里并联两根灯丝）．．【考点】电路的基本连接方式．【专题】简答题；电流和电路．【分析】串联电路的特点：在串联电路中电流只有一条路径，各用电器之间相互影响；并联电路的特点：在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；根据串并联电路特点进行分析．【解答】解：因为在串联电路中电流只有一条路径，各用电器之间相互影响；所以一个灯泡烧毁了（开路），整串灯泡全部熄灭；根据并联电路各用电器工作时互不影响的特点可知：先将小灯泡两个两个地并联，再把它们串联起来（或在小灯泡里并联两根灯丝）．故答案为：一个灯泡烧毁了（开路），整串灯泡全部熄灭；将小灯泡两个两个地并联，再把它们串联起来（或在小灯泡里并联两根灯丝）．【点评】会识别串联电路和并联电路，知道并联电路中各用电器工作时互不影响．16．如图所示，要使两灯泡并联，应闭合S1、S3，断开S2．如果同时闭合开关S1和S2，则两灯泡的发光情况是L1不发光，L2发光．【考点】电路的基本连接方式．【专题】图析法；电流和电路．【分析】根据电流的走向分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．【解答】解：要使两灯泡并联，电流从电源正极流出后进行分支，一路经过L2、S1，另一路经过S3、L1，然后两路汇合共同回到电源负极，因此需闭合S1、S3，断开S2．如果同时闭合开关S1和S2，电流从正极出发，经L2、S1直接回到负极，对L1短路，所以L1不发光，L2发光．故答案为：闭合S1、S3，断开S2；L1不发光，L2发光．【点评】此题考查了对动态电路的分析，通过开关的开合状态改变电路的连接方式，要掌握串联电路和并联电路的特点，同时考查了短路的概念．17．如图所示，若要使电流表的示数略有增加可采取的办法是：给R0并联一个远大于R0（或比R0大得多）的定值电阻．【考点】欧姆定律的应用．【专题】应用题；欧姆定律．【分析】根据欧姆定律可得，要使电流表的示数增加，应减小电路中的电阻，根据电阻的串并联特点可知所需电阻的连接方式，根据电流表的示数略有增加确定所需电阻的大小．【解答】解：由I=可知，要使电流表的示数增加，应减小电路中的总电阻，因串联电路中电阻越串总电阻越大，并联电路中电阻越并越小，所以，需要在R0两端并联一个电阻，因并联电路中总电阻越并越小、小于任何一个分电阻，所以，为使电流表的示数略有增加，应并联一个比R0大得多的电阻．故答案为：给R0并联一个远大于R0（或比R0大得多）的定值电阻．【点评】理解电阻越串越大、电路中电流变小，电阻越并越小、电路中电流变大是关键．18．实验室有一个电阻，把它接在电压为3V的电源上时，其阻值是20Ω，把它接在电压为6V的电源上时，其阻值将不变（选填“变大”“变小”或“不变”），电阻器在电路中的作用是用于保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压，使电路正常工作．【考点】变阻器；电阻．【专题】应用题；电压和电阻．【分析】（1）电阻是导体本身的一种性质，不随其两端的电压和通过的电流的改变而改变；（2）滑动变阻器的作用是：保护电路，通过改变电阻改变电路中的电流和用电器两端的电压．【解答】解：电阻是导体本身的一种性质，不随其两端的电压和通过的电流的改变而改变，所以将阻值是20Ω的电阻，接到电压为3V或6V的电源上时，其阻值是不变的；。

2014-2015学年辽宁省沈阳市铁西区九年级（上）期中物理试卷一、选择题（1-10为单项选择，11-13为多选题，每题至少有两个选项正确）1．榴莲因其果肉香甜又富有营养，被称为水果之王．榴莲被切开后，其香味将很快充满整个房间，这一现象主要说明（）A．分子间存在引力B．分子间存在斥力C．分子间有间隙 D．分子在永不停息地运动2．如图所示，一辆奔驰汽车行驶在山路中，它的动力来源于车内的发动机，属于热机的一种，汽车上的热机工作时提供动力的是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程3．如图为某一天中央电视台天气预报的截图．图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是（）A．水的比热容比泥土、砂石的比热容大B．水的内能比泥土、砂石的内能大C．水的密度比泥土、砂石的密度小D．水的温度比泥土、砂石的温度低4．下列说法中，正确的是（）A．机械能为零的物体，其内能一定也为零B．炽热的铁水具有内能，而冰冷的铁块没有内能C．铁丝被快速弯折的过程中，温度升高是因为机械能转化成内能D．空气被压缩时内能增大，这是通过热传递的方式改变了空气的内能5．四个悬挂着的带电通草球，相互作用情况如图所示，那么D球（）A．带与A球不同种的电荷 B．带与B球不同种的电荷C．带与C球不同种的电荷 D．一定带正电荷6．如图所示的电路中，闭合开关S1和S2，则（）A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮7．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A．通过灯L1的电流为0.5A B．通过灯L1的电流为0.3AC．通过灯L2的电流为0.7A D．通过灯L2的电流为0.3A8．把长短相同、粗细不同的两根镍铬合金线串联接入电路，如图所示，则电路中（）A．粗导体的电阻大于细导体的电阻B．粗导体的电阻小于细导体的电阻C．粗导体的两端电压大于电源两端电压D．粗导体的电流大于细导体的电流9．某同学在探究串联电路电流规律的实验中，按如图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是（）A．电流表断路B．灯L1断路C．灯L2短路D．灯L2断路10．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为U AB=3V，U BC=3V，U AC=6V，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值11．下列有关热现象的说法中，正确的是（）A．分子间既有引力又有斥力，分子间的距离越大作用力也越大B．机械能与整个物体的运动情况有关，内能与物体内部分子的热运动有关C．震后疾病防控消毒时空气中散发一股浓浓的药味，是药物分子的扩散现象D．做功和热传递都可以改变物体的内能，但功和热量是不同的物理量，单位也不同12．关于“热机”，下列说法正确的是（）A．通过技术改进，可以使热机的效率达到100%B．减少城市温室效应的措施之一是倡导“绿色出行”C．用水而不用其他循环物质降低热机的温度，主要是利用水的比热容大的特性D．同样条件下汽油机的效率要大于柴油机的效率13．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流二、填空题14．进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛，这种对人体有害的化学物质．这说明甲醛分子在运动，这种运动会随气温的升高而（选填：“加剧”或“减缓”）．15．父亲节那天，小明给父亲启啤酒时，发现瓶口出现“白雾”，这是瓶内的气体冲出时，内能转化为能，使气体的内能减小，温度降低，水蒸气液化而产生的现象．这个现象说明可以改变物体的内能．16．中国南海海底探明有大量的“可燃冰”，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的很大；以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量可以使kg的水从20℃加热至60℃．[q煤气=4.2×107J/kg，水的比热容c=4.2×103J/（kg•℃）]．17．在汽油机的四个冲程中，机械能转化为内能的是冲程．如图所示汽油机正在进行的是冲程．18．在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是联，原因是它们（选填“能”或“不能”）独立工作．19．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是、乙表是．（选填“电流表”或“电压表”）20．将与羊毛衫摩擦过的气球靠近头发，会看到如图所示的惊奇现象．这是由于气球摩擦后，会不带电的头发．21．如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为V．22．2014年春晚运用了许多新技术，其中主要利用发光二极管工作的全息LED屏幕组合成唯美的3D 画面．发光二极管具有导电特性，它的主要材料是；某些物质在温度很低时，电阻变为，这就是超导现象．23．一位同学设计了一个风力测定仪，如图，0是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，金属杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一只灯泡．测风力时，闭合开关s．通过分析可知：金属杆0C与弧形电阻AB组合在一起相当于一个，观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是．三、解答题（共8小题，满分48分）24．有一根烧红的铁钉，质量是2g，放出920J的热量后，温度降低到20℃，求铁钉的初温．[c铁=0.46×103J/（kg•℃）]．25．太阳能热水器是把太阳能转化为内能的设备之一，某品牌太阳能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中质量为100kg、初温为20℃的水温升高到40℃，求：（1）在5小时的有效照射时间内，热水器中的水吸收的热量Q（水的比热容c水=4.2×103J/（kg•℃））（2）热水器5小时内接收到的太阳能E．（3）热水器的效率η．（4）若改用煤气来加热这些水，需要完全燃烧多少千克煤气？（煤气的热值q=4.2×107J/kg，假设煤气燃烧放出的热量全部被水吸收）26．根据如图所示的实物连线图，在虚线方框中画出对应的电路图．27．如图1所示为“探究导体的电阻跟导体长度的关系”的电路，通过移动导线夹可改变接入电路中电阻丝的长度．（1）实验采取了如下操作步骤，其合理的顺序是（填序号）；A、调节滑动变阻器，使电流表和电压表的示数为某一适当值，以便根据测出数据计算出电阻线的阻值；B、记录电流表和电压表的示数，计算出电阻值，并用刻度尺测量接入电路中电阻丝的长度；C、连接电路；D、将滑动变阻器的滑片移到最左端；E、闭合开关，将导线夹移到某一适当位置；G、移动导线夹改变接入电路中电阻丝的长度，再测量几次；（2）某次测量时，电压表的示数如图2所示，则电压为V；（3）将所测得的数据进行处理后，作出电阻丝的电阻与长度的关系图象如图3所示．分析图象可得出，导体的电阻与长度的关系是．28．如图所示，小明和小强做“探究并联电路的电流规律”的实验．他们暂时未连接好的电路，现要求灯L1和L2并联，S控制两盏灯，且电流表测灯L2中的电流．（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求．连接电路时，开关要处在状态．（2）按要求正确连接好电路后闭合开关，电流表的示数如图2甲所示，则灯L2中电流为A．（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则灯L1中的电流为A．（4）并联电路中的电流规律为：．29．为比较酒精和汽油热值的大小，制定了以下实验方案：（1）取质量相同的酒精和汽油作燃料，制成酒精灯和汽油灯．（2）两灯同时点燃后分别给两杯质量和初温都相同的水加热（烧杯质量相同，如图乙所示）（3）通过观察水温的变化，由此判断两种燃料热值的大小．请根据上面的设计方案回答：①如图中温度计的读数是．当两灯的燃料完全燃烧完后，甲装置中温度计读数是80℃，而乙装置的读数是90℃．由此判断的热值比较大．②实验中燃料燃烧放出的热量，通过方式使水的内能增大．③根据Q吸=cm水（t﹣t0）计算出水吸收的热量，然后利用这个热量计算出汽油的热值，发现结果与资料中给出的汽油热值相比（选填：“偏大”或“偏小”）了．结合装置图，分析原因：．30．如图甲，在探究“不同物质吸热能力”的实验中：（1）在两个相同的烧杯中加入初温相同、相同的水和煤油（ρ水＞ρ煤油）．选用相同电加热器的目的是：使水和煤油在相同时间内．（2）水和煤油温度随时间变化的图象如图乙所示，①根据图甲可判断出a物质是．②根据图乙可判断出吸热能力强．（3）本实验采用的物理研究方法是法．31．小明通过学习得知：一般情况下，水的质量一定时，加入食盐的质量越多，容易的浓度就越高．他想探究食盐水溶液的导电性能与什么因素有关．小明的猜想是：a．食盐水溶液的导电性能与溶液的浓度有关．b．食盐水溶液的导电性能与金属片之间的距离有关．c．食盐水溶液的导电性能与溶液的温度有关．小明利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材，设计了如图加入食盐量勺勺勺勺可验证猜想（选填“a”、“b”或“c”）．（2）这个实验用到了控制变量法，我们所学的实验中，很多也用到了控制变量法，请举一例：．（3）在实验过程中，小明认为用电流表替换小灯泡也能进行实验（食盐水的电阻足够大），你认为（选填“可行”或“不可行”），理由是．（4）利用现有的装置和器材，请你对猜想C进行探究验证，①简述实验步骤；②你怎样对该实验结果进行分析判断？．（5）请你提出一个新的猜想：溶液的导电性能可能还与有关．2014-2015学年辽宁省沈阳市铁西区九年级（上）期中物理试卷参考答案与试题解析一、选择题（1-10为单项选择，11-13为多选题，每题至少有两个选项正确）1．榴莲因其果肉香甜又富有营养，被称为水果之王．榴莲被切开后，其香味将很快充满整个房间，这一现象主要说明（）A．分子间存在引力B．分子间存在斥力C．分子间有间隙 D．分子在永不停息地运动【考点】分子的运动．【专题】应用题；分子热运动、内能．【分析】根据分子动理论的基本观点：分子是在不断运动的进行解答．【解答】解：榴莲被切开后，其香味将很快充满整个房间，是因为榴莲中含有特殊香味的分子在不断地运动，运动到了我们的鼻子中．说明了分子在永不停息地运动．故选D．【点评】了解分子动理论的基本观点是解答此类题的关键．2．如图所示，一辆奔驰汽车行驶在山路中，它的动力来源于车内的发动机，属于热机的一种，汽车上的热机工作时提供动力的是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【专题】比热容、热机、热值．【分析】内燃机的四个冲程包括：吸气冲程、压缩冲程、做功冲程和排气冲程，其中排气冲程是高温高压的燃气推动活塞做功，将内能转化为机械能，为其提供能量．【解答】解：奔驰汽车发动机属于四冲程内燃机，其工作时，做功冲程将内能转化为机械能，提供了动力．故选：C．【点评】有关内燃机的四个冲程的特点及压缩冲程和排气冲程的能量转化形式是经常考查的内容，只要分清气门的开合和活塞的运动方向，便能很好的解决．3．如图为某一天中央电视台天气预报的截图．图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是（）A．水的比热容比泥土、砂石的比热容大B．水的内能比泥土、砂石的内能大C．水的密度比泥土、砂石的密度小D．水的温度比泥土、砂石的温度低【考点】比热容解释简单的自然现象．【专题】比热容、热机、热值．【分析】沿海地区水多，水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区比内陆地区昼夜的温差小．【解答】解：上海和台北属于沿海地区水多，水的比热容较大；西宁和拉萨属于内陆地区，地表以砂石泥土为主，砂石泥土比热容较小．白天，相同质量的水和陆地比较，吸收相同的热量，水的温度升高的少，砂石泥土温度升高的多，所以上海和台北升高温度较低，西宁和拉萨升高温度较高；夜晚，放出相同的热量，水的温度降低的少，砂石泥土温度降低的多，所以上海和台北降低温度较少，西宁和拉萨的降低温度较多，因此内陆地区的西宁和拉萨的日温差比沿海地区的上海和台北日温差大．故选A．【点评】此题考查的是利用所学的物理知识（水的比热容大的特点）解释生活中的现象，是中考的命题的热点形式．4．下列说法中，正确的是（）A．机械能为零的物体，其内能一定也为零B．炽热的铁水具有内能，而冰冷的铁块没有内能C．铁丝被快速弯折的过程中，温度升高是因为机械能转化成内能D．空气被压缩时内能增大，这是通过热传递的方式改变了空气的内能【考点】物体内能的改变；机械能．【专题】分子热运动、内能．【分析】内能是物体内部所有分子做无规则运动所具有的动能与分子势能的总和；做功和热传递都可以改变物体的内能；机械能与物体的机械运动情况有关，机械能与内能是两种不同形式的能，二者之间没有必然的联系．【解答】解：A、机械能与物体的机械运动情况有关，内能是物体内部所有分子做无规则运动所具有的动能与分子势能的总和，物体的机械能可能为零，但内能一定不为零，故A错误；B、一切物体都有内能，炽热的铁水具有内能，而冰冷的铁块也有内能，故B错误；C、铁丝被快速弯折的过程中，通过做功，使铁丝的内能增大、温度升高，将机械能转化成内能，故C正确；D、空气被压缩时内能增大，这是通过做功的方式改变了空气的内能，故D错误．故选C．【点评】本题主要考查了物体内能改变的实例以及内能、机械能概念的理解，熟记相关知识即可顺利解答，难度不大．5．四个悬挂着的带电通草球，相互作用情况如图所示，那么D球（）A．带与A球不同种的电荷 B．带与B球不同种的电荷C．带与C球不同种的电荷 D．一定带正电荷【考点】物体带电情况的判断．【专题】压轴题；电流和电路．【分析】电荷之间的相互作用规律：同种电荷相互排斥、异种电荷相互吸引．【解答】解：①A和B相互吸引，则A与B带异种电荷，一个带正电，一个带负电；②B和C相互排斥，它们一定带同种电荷，可能都是正电，也可能都是负电；③C和D相互排斥，它们一定带同种电荷，可能都是正电，也可能都是负电．综上分析可知：BCD三个小球带同种电荷，A带另一种电荷．故选A．【点评】解决此类题目注意以下两点：（1）同种电荷相互排斥，异种电荷相互吸引；（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体．6．如图所示的电路中，闭合开关S1和S2，则（）A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮【考点】电路的三种状态．【专题】图像综合题．【分析】根据电路图分析电路结构，根据电路结构分析答题．【解答】解：由电路图可知，闭合开关S1和S2时，只有灯L2接入电路，它与电源构成闭合回路，电压表与灯L2并联，灯L1被短路，灯L1不亮，灯L2亮；故选B．【点评】解决此类电路图分析问题时，首先要正确分析电路的连接方式，然后注意开关的作用以及短路现象．7．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A．通过灯L1的电流为0.5A B．通过灯L1的电流为0.3AC．通过灯L2的电流为0.7A D．通过灯L2的电流为0.3A【考点】并联电路的电流规律．【专题】应用题．【分析】（1）分析电路结构，画出等效电路图；（2）根据并联电路的特点求出流过两灯泡的电流．【解答】解：（1）根据电路图，作出等效电路图如图所示；（2）由等效电路图知：I L2=I A乙=0.2A，由并联电路特点知，I L1=I A甲﹣I A乙=0.5A﹣0.2A=0.3A；故选B．【点评】本题考查了电路结构分析、并联电路的特点，分析清楚电路结构，掌握并联电路的特点是正确解题的关键．8．把长短相同、粗细不同的两根镍铬合金线串联接入电路，如图所示，则电路中（）A．粗导体的电阻大于细导体的电阻B．粗导体的电阻小于细导体的电阻C．粗导体的两端电压大于电源两端电压D．粗导体的电流大于细导体的电流【考点】影响电阻大小的因素；串联电路的电流规律；串联电路的电压规律．【专题】电流和电路；电压和电阻．【分析】由决定导体电阻大小因素分析得出两导体的电阻大小，再根据串联电路的电流特点和分压关系分析即可．【解答】解：在材料和长度都相同时，粗导体的电阻小，所以粗导体的电阻小于细导体的电阻，故A错误，B正确．由题意知，这两个电阻丝是串联的，由于串联电路各处的电流都相等，所以通过粗导体的电流和细导体的电流相等，根据U=IR可知，在电流相同的情况下，电阻大的两端分得的电压多，所以粗导体两端电压小于细导体两端电压．故C、D错误．故选：B．【点评】此题考查的是影响电阻的因素和串联电路的特点，熟记决定导体电阻大小的因素和灵活运用串联电路电流特点（相等）和分压关系（各自两端的电压与电阻成正比）是正确解题关键．9．某同学在探究串联电路电流规律的实验中，按如图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是（）A．电流表断路B．灯L1断路C．灯L2短路D．灯L2断路【考点】电流表、电压表在判断电路故障中的应用．【专题】欧姆定律．【分析】电路故障分为短路和断路．短路时电路中还有电流，有灯泡会亮．断路时，电路中没有电流，灯泡不亮．【解答】解：A、若电流表断路，整个电路断路，灯泡都不亮，电流表、电压表都无示数．不合题意．B、若灯L1断路，当用电压表测量L2两端电压时，电压表不会有示数，但题中说灯L2两端电压不为零．不合题意．C、若灯L2短路，则电路中有电流，灯L1会亮，电流表有示数．不合题意．D、若灯L2断路，当用电压表测量时，电压表与用电器串联，电压表有示数．符合题意．故选D．【点评】此题考查用电流表、电压表判断电路中的故障，要记住短路和断路的区别以及两表在电路中的不同特征．10．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为U AB=3V，U BC=3V，U AC=6V，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值【考点】串联电路的电压规律．【专题】探究型实验综合题．【分析】无论做什么实验，实验结论一定要具有普遍性，因此在研究串联电路中的电压关系时，为了使结论具有普遍性需采用相同灯泡和不同灯泡进行多次实验．【解答】解：用电压表测出AB、BC、AC两端的电压分别为为U AB=3V，U BC=3V，U AC=6V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选D．【点评】探究串联、并联电路的电流、电压的特点时要选择相同规格的灯泡，不同规格的灯泡，不同的用电器进行实验，才能使实验结论更准确．11．下列有关热现象的说法中，正确的是（）A．分子间既有引力又有斥力，分子间的距离越大作用力也越大B．机械能与整个物体的运动情况有关，内能与物体内部分子的热运动有关C．震后疾病防控消毒时空气中散发一股浓浓的药味，是药物分子的扩散现象D．做功和热传递都可以改变物体的内能，但功和热量是不同的物理量，单位也不同【考点】分子动理论的基本观点；做功改变物体内能；热传递改变物体内能．【专题】分子热运动、内能．【分析】（1）分子间即有引力又有斥力；分子永不停息的做无规则运动；（2）机械能与整个物体机械运动的情况有关．内能与物体内部分子的无规则热运动和相互作用情况有关；（3）做功和热传递都可以改变物体的内能，二者在改变物体的内能上是等效的．【解答】解：A、分子间既有引力又有斥力，当分子间距小于平衡距离时，分子力表现为斥力；当分子间距大于平衡距离时，分子力表现为引力，故A错误；B、机械能与整个物体的机械运动情况和是否具有势能有关，内能与物体内部分子的热运动和相互作用情况有关，故B错；C、震后疾病防控消毒时空气中散发一股浓浓的药味，是药物分子的扩散现象，故C正确；D、做功和热传递都可以改变物体的内能，虽然功和热量是不同的物理量，但单位相同，故D错误．故选C．【点评】本题考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力．12．关于“热机”，下列说法正确的是（）A．通过技术改进，可以使热机的效率达到100%B．减少城市温室效应的措施之一是倡导“绿色出行”C．用水而不用其他循环物质降低热机的温度，主要是利用水的比热容大的特性D．同样条件下汽油机的效率要大于柴油机的效率【考点】热机．【专题】比热容、热机、热值．【分析】（1）热机效率不可能到达100%；（2）温室效应是指由于全球二氧化碳等气体的排放量不断增加，导致地球平均气温不断上升的现象；（3）水的比热容大，常用来做冷却剂等；（4）汽油机和柴油机相比，优点是比较轻巧，不足是效率较低，功率不大．【解答】解：A、因为热机的工作时不可能没有能量消耗，通过技术改进，可以提高热机的效率，但无论如何热机效率都不可能达到100%，故A错误；B、减少城市温室效应的措施之一是倡导“绿色出行”，可以减少二氧化碳的排放，故B正确；C、水的比热容大，在相同情况下，可吸收更多的热量，故用水而不用其它循环物质降低热机的温度，故C正确；D、汽油机是点燃式，压缩冲程压缩的程度不大，内能转化为机械能的效率较低；所以同样条件下汽油机的效率要小于柴油机的效率，故D错误．故选BC．【点评】本题考查热机的有关问题，主要考查学生对所学物理知识的综合应用能力．13．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路。
