LTE新建站流程20140328

联通LTE开站流程一、参数规划
网优人员规划基站及小区规划参数（无线）
调测人员规划基站规划参数（地面）
参数规划完毕，通过邮件发给传输人员。

二、利用BCT制作开站XML文件。

打开input里的QuickConfig_MutiMode.xlsm的表格，填写表格里的开站的参数。

利用run.bat生成XML文件，用于导入网管数据。

制作EID文件表格，用来填写CC板的电子序列号。

三、登录网管导入要开通站点。

打开配置管理
在配置管理里选择数据导入
通过筛选网元断链的站点，找到导入站点。

导入基站CC板的EID
通过看失败日志是否有该站的DHCP报文
四、基站建链到开通流程。

基站建链后基站图标状态会出现红点，光标移动到此处会显示版本不兼容。

此刻需要将版本下载到基站。

先将基站的固件和两个软件下载到基站。

再将软件激活和激活生效。

等基站版本升级完成后(版本不兼容图标消除)进行License授权，加载license文件。

下一步打开告警管理看当前通知消息观察该站点的实时状态。

右键MMB打开告警和当前通知。

等基站开通后，放开站点的调测状态。

测试该站点的收发光和驻波等是否正常。

LTE室外站安装流程总结安装之前一定要先确定主设备完好，辅材齐全。

防止中途由于缺少设备导致站点不能安装。

一、室内部分安装1、机架安装①机架位置的确定，按照图纸指导工程队将19英寸机架安装在正确位置。

保证机架能正常开关门；且符合BBU对安装环境的要求。

②机架安装时四脚用膨胀螺丝固定注意：膨胀螺丝和机架接触部分需要放置绝缘垫片，安装完成后需要对其进行测试，保证机架和膨胀螺丝之间不导电。

③机架底部固定完，还需要对顶加固④机架接地，机架安装时需要接出两根16平方接地线，分别为机框接地和机架内接地铜牌的总接地。

2、BBU安装①先安装BBU的浪涌保护模块在机架的第5U的位置，再将D2U安装在浪涌保护模块上方，D2U上方再安装外部告警模块，注意：BBU安装位置应符合工程设计要求，安装正确、牢固、稳定。

BBU安装在机架内，左。

右侧要预留不小于4厘米的散热空间。

②接地线连接，BBU、BBU浪涌保护模块、外部告警模块各需一根接地线接到机架的总接地排上。

注意：接地排的每个接地点只能接一根接地线。

③BBU电源线连接，利用电源线连接BBU和BBU浪涌保护器，然后从BBU浪涌保护模块和DC电源相连接。

注意：BBU侧电源线接头一定要套上保护套④光纤的连接，将RRH和传输的光纤插到插槽内。

确保BBU光纤连接正确，接线牢固、可靠⑤GPS信号线的连接，先将GPS室内避雷器去固定在机架的接地架上，然后将GPS跳线插到BBU上。

⑥给BBU上的传输线线缆贴上标签，要求标签显示清晰且完整⑦BBU安装完成后商店检查，保证电压在-40.5V－-57V之内。

注意：电源线和信号线分开布放，各自绑扎，走线平直、整齐，绑扎均匀，电缆表面无损伤，转弯处圆滑。

示范照片如下3、防雷箱的安装①按照图纸将防雷箱安装在正确位置②将RRH电源线和接电线接在防雷箱里面，其中电源线的外皮需要剥开，用接地片箍紧③需要将防雷箱机壳与接地排连接。

标准避雷器安装图如下：二、室外部分安装1、天线安装①根据图纸下倾角设置天线支架②安装馈线，用扭力扳手将馈线装在天线孔上，并对接头做防水处理。

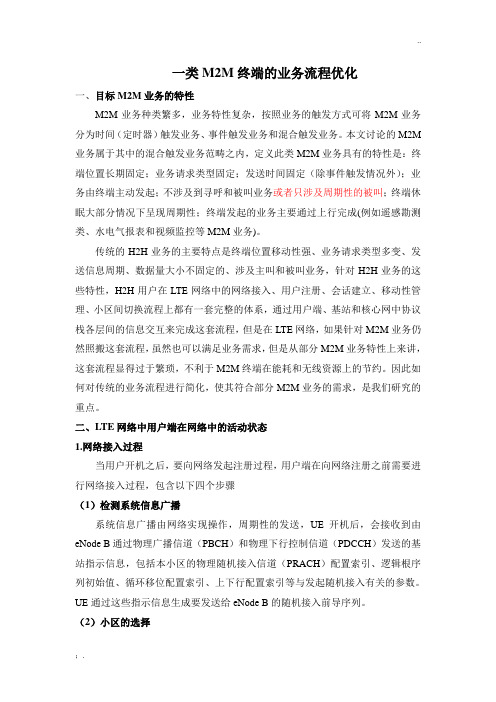

一类M2M终端的业务流程优化一、目标M2M业务的特性M2M业务种类繁多，业务特性复杂，按照业务的触发方式可将M2M业务分为时间（定时器）触发业务、事件触发业务和混合触发业务。

本文讨论的M2M 业务属于其中的混合触发业务范畴之内，定义此类M2M业务具有的特性是：终端位置长期固定；业务请求类型固定；发送时间固定（除事件触发情况外）；业务由终端主动发起；不涉及到寻呼和被叫业务或者只涉及周期性的被叫；终端休眠大部分情况下呈现周期性；终端发起的业务主要通过上行完成(例如遥感勘测类、水电气报表和视频监控等M2M业务)。

传统的H2H业务的主要特点是终端位置移动性强、业务请求类型多变、发送信息周期、数据量大小不固定的、涉及主叫和被叫业务，针对H2H业务的这些特性，H2H用户在LTE网络中的网络接入、用户注册、会话建立、移动性管理、小区间切换流程上都有一套完整的体系，通过用户端、基站和核心网中协议栈各层间的信息交互来完成这套流程，但是在LTE网络，如果针对M2M业务仍然照搬这套流程，虽然也可以满足业务需求，但是从部分M2M业务特性上来讲，这套流程显得过于繁琐，不利于M2M终端在能耗和无线资源上的节约。

因此如何对传统的业务流程进行简化，使其符合部分M2M业务的需求，是我们研究的重点。

二、LTE网络中用户端在网络中的活动状态1.网络接入过程当用户开机之后，要向网络发起注册过程，用户端在向网络注册之前需要进行网络接入过程，包含以下四个步骤（1）检测系统信息广播系统信息广播由网络实现操作，周期性的发送，UE开机后，会接收到由eNode B通过物理广播信道（PBCH）和物理下行控制信道（PDCCH）发送的基站指示信息，包括本小区的物理随机接入信道（PRACH）配置索引、逻辑根序列初始值、循环移位配置索引、上下行配置索引等与发起随机接入有关的参数。

UE通过这些指示信息生成要发送给eNode B的随机接入前导序列。

（2）小区的选择用户端根据系统信息广播进行小区选择，选择信号质量最好的小区，用户端选择一个PLMN（公共陆地移动网络），无线资源控制协议（RRC层）根据已有信息开始搜小区。

1TD-LTE基本信令流程
1.1开机附着流程
附着就是几十UE将NAS层的无线资源请求消息经eNB转发到核心网，核心网触发对UE的认证和鉴权，并向UE分配默认的IP连接。

UE刚开机时，先进行物理下行同步，搜索小区并选择到一个合适的小区后，驻留并进行附着过程。

附着流程图如下：
1.1.1正常流程
1.1.2异常流程
RRC建立失败
T300
✓核心网拒绝
✓eNB未等到Initial context setup request消息
RRC重配消息丢失或eNB内部配置的UE安全参数失败
一些概念理解：
接入层与非接入层：接入层与接入网有消息交互，非接入层直接与核心网进行消息交互。

关于TD-LTE终端开机注册流程个人理解姓名：张小文专业：TD-SCDMA时间：2014年8月25日目录摘要 (3)1 小区搜索 (5)1.1 PSS信号解码 (5)1.2 SSS信号解码 (6)2 系统消息 (7)2.1 MIB消息 (7)2.1.1 MIB消息的位置 (7)2.1.2 MIB消息的传输 (7)2.1.3 MIB消息主要内容 (8)2.2 SIB1消息 (9)2.2.1 SIB1消息的传输 (9)2.2.2 PCFICH信道： (9)2.2.3 PDCCH信道： (9)2.2.4 SIB1消息的位置 (10)2.3 SI消息 (10)3 随机接入 (11)3.1 随机接入的触发 (11)3.1.1 上行同步过程介绍 (11)3.1.2 preamble的产生原理 (11)3.1.3 preamble的运用 (12)3.1.4 preamble时频资源介绍 (12)3.2 随机接入过程 (13)4 总结 (14)摘要近两年，运营商间竞争非常激烈，各大运营商都想获得更多的LTE用户，中国移动略胜一筹，中国移动已经开始大批量建设TD-LTE站点，全国已经大范围商用TD-LTE，LTE优化人员非常短缺，技能需要快速提升，本文可以协助初学者更好的理解LTE网络下终端开机注册流程。

UE需要接入LTE网络，开机后必须要经过小区搜索、接收系统消息、随机接入等过程。

本专题就LTE终端开机后的相关流程个人理解。

关键词：小区搜索、系统消息、随机接入1小区搜索小区搜索是UE注册网络的第一步，在此过程中会涉及到2个导频信号，分别是PSS（主导频信号）和SSS（辅导频信号）。

协议中分别规定了LTE两种制式的PSS和SSS在时域上的位置：对于FDD而言，PSS在子帧0和5的第一个slot的最后一个symbol中发送，SSS与PSS在同一子帧同一slot发送，但SSS在倒数第二个symbol中发送，即比PSS提前一个symbol。

LTE基本信令流程-开机附着流程2014-01-13 15:23:21| 分类：LTE | 标签：|举报|字号大中小订阅1、正常流程：UE刚开机时，先进行物理下行同步，搜索测量进行小区选择，选择到一个suitable或者acceptable 小区后，驻留并进行附着过程。

附着流程图如下：说明：1) 步骤1～5会建立RRC连接，步骤6、9会建立S1连接，完成这些过程即标志着NAS signalling connection建立完成，见24.301。

2) 消息7的说明：UE刚开机第一次attach，使用的IMSI，无Identity过程；后续，如果有有效的GUTI，使用GUTI attach，核心网才会发起Identity过程（为上下行直传消息）。

3) 消息10~12的说明：如果消息9带了UE Radio Capability IE，则eNB不会发送UECapabilityEnquiry 消息给UE，即没有10~12过程；否则会发送，UE上报无线能力信息后，eNB再发UE Capability Info Indication，给核心网上报UE的无线能力信息。

为了减少空口开销，在IDLE下MME会保存UE Radio Capability信息，在INITIAL CONTEXT SETUP REQUEST消息会带给eNB，除非UE在执行attach或者"first TAU following GERAN/UTRAN Attach" or "UE radio capability update" TAU过程（也就是这些过程MME不会带UE Radio Capability信息给eNB，并会把本地保存的UE Radio Capability信息删除，eNB会问UE要能力信息，并报给MME。

注："UE radio capability update" TAU is only supported for changes of GERAN and UTRAN radio capabilities inECM-IDLE.）。

LTE规划流程和方法1 总体流程LTE的规划流程和3G网络规划流程基本一致：2 预规划预规划是对基站数量、容量配置、传输要求的粗略估计，其结果是候选站址选择和详细规划的重要依据。

2.1 场景选取2.2 覆盖规划覆盖规划流程：1、链路预算是通信系统用来评估网络覆盖的主要手段。

2、链路预算通过对搜集到的发射机和接收机之间的设备参数、系统参数及各种余量进行处理，得到满足系统性能要求时允许的最大允许路径损耗。

3、利用链路预算得出的最大路径损耗和相应的传播模型（结合具体实际无线环境对传播模型进行校正，分区域），可以计算出特定区域下的覆盖半径，从而初步估算出网络规模。

MAPL=发送端EIRP-最小接收信号电平+其它增益-其它损耗-其它余量链路预算（参数）：2.3 容量规划容量规划流程：1）话务模型及需求分析：针对客户需求及话务模型进行分析。

2）每用户吞吐量：基于话务模型及一定假设进行计算得出。

3）整网需求容量：网络整体容量需求，等于每用户吞吐量*用户数。

4）网络配置分析：包括频率复用模式、带宽、站间距、MIMO模式等考虑因素。

5）网络能够支撑的用户数目：举例：单用户忙时下行吞吐率手机40k，数据卡200k，比例是8:2，单个用户=40*0.8+200*0.2=72市场部预测用户数=100万整网需求容量=100万*72k=72G小区需求数=72G/20M(单小区平均吞吐量，与带宽有关)=3600个，考虑75%的冗余，即需要规划4800个小区。

3 详细规划详细规划是在预规划的基础上，对初步布置的站点进行勘察落实，设置基站参数。

详细规划是一个“勘察---仿真---调整”反复循环的过程。

主要包括以下几个方面：1、邻区规划；2、跟踪区规划；3、码资源规划；4、隔离度计算。

3.1 邻区规划邻区规划是无线网络规划中重要的一环，其好坏直接影响到网络性能。

对于LTE 网络，由于是快速硬切换网络，邻区规划尤为重要，因此，好的邻区规划是保证LTE网络性能的基本要求。
