UPS常识15问

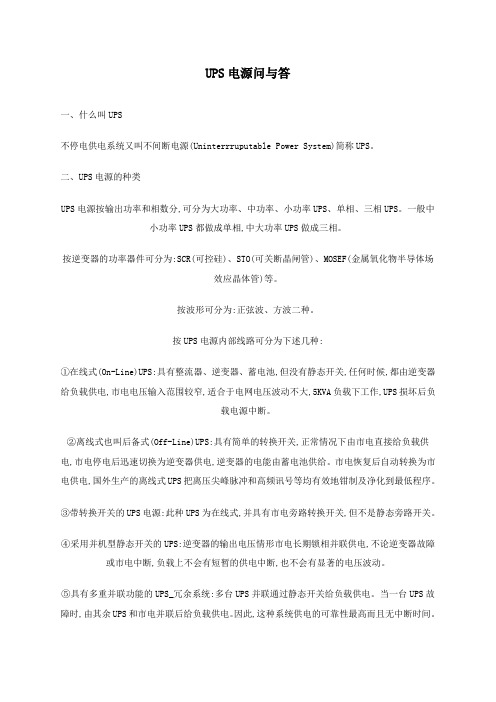

UPS电源问与答一、什么叫UPS不停电供电系统又叫不间断电源(Uninterrruputable Power System)简称UPS。

二、UPS电源的种类UPS电源按输出功率和相数分,可分为大功率、中功率、小功率UPS、单相、三相UPS。

一般中小功率UPS都做成单相,中大功率UPS做成三相。

按逆变器的功率器件可分为:SCR(可控硅)、STO(可关断晶闸管)、MOSEF(金属氧化物半导体场效应晶体管)等。

按波形可分为:正弦波、方波二种。

按UPS电源内部线路可分为下述几种:①在线式(On-Line)UPS:具有整流器、逆变器、蓄电池,但没有静态开关,任何时候,都由逆变器给负载供电,市电电压输入范围较窄,适合于电网电压波动不大,5KVA负载下工作,UPS损坏后负载电源中断。

②离线式也叫后备式(Off-Line)UPS:具有简单的转换开关,正常情况下由市电直接给负载供电,市电停电后迅速切换为逆变器供电,逆变器的电能由蓄电池供给。

市电恢复后自动转换为市电供电,国外生产的离线式UPS把离压尖峰脉冲和高频讯号等均有效地钳制及净化到最低程序。

③带转换开关的UPS电源:此种UPS为在线式,并具有市电旁路转换开关,但不是静态旁路开关。

④采用并机型静态开关的UPS:逆变器的输出电压情形市电长期锁相并联供电,不论逆变器故障或市电中断,负载上不会有短暂的供电中断,也不会有显著的电压波动。

⑤具有多重并联功能的UPS_冗余系统:多台UPS并联通过静态开关给负载供电。

当一台UPS故障时,由其余UPS和市电并联后给负载供电。

因此,这种系统供电的可靠性最高而且无中断时间。

⑥三端口UPS:市电和逆变器都送入稳压器CVT初级,经CVT谐振稳压,去干扰后给负载供电。

正常情况下逆变器作充电器,给负载供电。

市电中断后,蓄电池电能经逆变供给CVT给负载供电。

三端口UPS可省去整流器,这种UPS性能一般,价格便宜,可靠性高。

三、UPS电源的性能指标(1)市电输入：220V±10%三相四线制。

2024年版UPS电源知识点1.UPS是一种含有储能装置，以逆变器为主要组成部分，具有稳压、稳频、滤波、抗电磁和射频干扰，防电压峰谷浪涌等功能的电源保护系统。

其主要功能是在正常、异常和供电中断的情况下，向重要用电设备及系统提供安全可靠、稳定不间断、不受倒闸操作影响的交流电源。

2、UPS按工作方式可分为后备式、在线式和在线互动式三大类。

(1)后备式后备式UPS市电正常时直接由市电供电，当市电电压超出其正常范围或停电时，通过转换开关转换为电池逆变供电。

其输入电压范围窄，输出电压稳定度差，有切换时间。

(2)在线式在线式UPS市电正常时，由市电整流供给逆变器；市电异常时，由电池提供能量，逆变器始终处于工作状态，保证无间断输出。

其输入电压范围宽，无切换时间，且输出电压稳定度高。

(3)在线互动式在线互动式UPS市电正常时，直接由市电供电；市电电压偏低或偏高时，通过UPS内部稳压线路稳压后输出；市电异常或停电时，通过转换开关转为电池逆变供电。

其输入电压范围宽，但存在切换时间。

3、UPS按输入/输出方式分为单相输入/单相输出;三相输入/单相输出；三相输入/三相输出。

4、UPS由整流器、逆变器、隔离变压器、静态开关、手动旁路开关等设备组成。

5、在线式UPS超载、旁路命令、逆变器过热或机器故障时，UPS一般将逆变输出转为旁路输出，即由市电直接供电。

6、UPS系统投入运行前的检查内容：(1)检查盘内清洁无杂物，绝缘符合要求；(2)检查系统接线相序、极性正确，接头无松动；(3)检查整流器电源输入电压正常；(4)检查旁路调压器升降调节灵活；(5)检查各元件完好，开关均在断开位置。

7、UPS系统投入运行的操作步骤：(1)合上系统控制、保护及信号电源小开关(或熔断器)。

(2)合上正常输入工作电源开关，装上电源熔断器。

(3)按下整流器充电按钮，充电器投入指示灯亮。

(4)合上蓄电池组开关，装上直流电源熔断器，对应指示灯亮。

(5)按下逆变器运行按钮，灯亮、大约10秒后向负荷供电。

电源技巧-UPS用户关心的22个问题多数UPS电源厂商的研发部门把精力放在提高转换效率、提高功率密度、提高输出电压稳定度（调整率）以及传输失真度等UPS电源指标上，很少从研发实验室的仪器堆中“走出来”到UPS电源用户使用的现场去办公，很少花精力去拜访UPS电源用户，很少过问UPS电源用户在应用过程中关心的问题是什么，也很少有权威的专业机构认真研究用户在使用过程中面对的技术问题。

美国UPS电源厂商APC 公司，从2000 年起派出工程师和设计专家到全球200 多家大型UPS电源用户、电力设计机构进行考察，认真倾听来自设备经理、IT 经理、CEO、工程顾问、项目经理等不同层面人士的意见，收集到了过去从来没有认真思考过的问题，总结归纳出数据中心UPS电源供电系统当前面临且今后必须解决的 5 个方面共22 个迫切问题，发表在《美国可用性研究中心白皮书（一）》上。

这22个问题全面而直接地反映了UPS电源供电系统的用户（特别是数据中心的用户）对UPS电源设备和供电系统的意见和要求。

这些意见和要求中很多已超出了传统概念的UPS电源设备应具备的功能范围。

第 1 类问题--生命周期成本这类问题一般是UPS电源用户的高级决策人员、财务管理人员首先关心的问题。

UPS电源系统的购买通常视为固定资产的投资行为，所以长期及短期的投资回报率和投资风险是他们首先考虑的重要问题。

问题1：如何能优化投资和可用空间、避免UPS电源容量的浪费及能否做到“边成长边投资”问题通常情况下，用户在设计采购方案时，需要考虑到未来的业务发展。

例如，如果业务量以每年20%的速率增长，则5 年后所有IT 或通信设备的负载量将是第 1 年的2.5 倍。

所以，最初采购时就要考虑到未来的需求。

为了适应业务发展的终期目标，许多用户采用“一次到位”的方式采购UPS电源。

从对UPS电源装机运行5-10 年的用户的调查发现，用户的设计容量（即UPS电源的购买容量）用户设备的预计负载量以及用电设备的实际负载量之间存在着很大差异。

为什么高型电池最好采用卧放，低型电池最好采用竖放？答：高型电池竖放易导致电池内部电解液分层，放置时间久后，上层的硫酸密度变稀，下层硫酸密度变浓，从而形成浓差微电池，长期如此导致电池自放电严重，缩短电池使用寿命。

低型电池电解液分层的可能性小得多，而采用竖放将有效地减少电池漏液的可能，因此矮型电池宜选择坚立放置。

怎样确定电池的安装方式？答：对于采用AGM 技术的阀控电池，高型设计的电池在安装时应选择水平卧放，以免在使用过程中产生电解液分层。

安装时，主要考虑安装面积和地面承重，用户可根据电池安放区情况选择二层、四层和八层的安装方式，在地面承重允许的情况下，选择四层或八层方式安装可节省占地面积，这种方式较适合于电池放在一楼或地下室，对于有足够的面积而地面承重能力差的情况，宜采用二层方式安装。

具体安装方式参照“电池安装手册”。

超出“安装手册”以外的，由公司技术人员为客户进行专项设计，也称之特殊设计。

为什么新旧电池、不同类型电池，最好不要混合使用？答：由于新旧电池、不同类型电池的电池内阻大小不一，电池在充放电时差异明显，如串联使用会造成单只过充或欠充；如果并联使用，则会造成充放电偏流，各组电池的电流不一致。

电池在运行维护过程中，需经常检查哪些项目？答：（1 ）电池的总电压、充电电流及各电池的浮充电压；（2 ）电池连接条有无松动、腐蚀现象；（3 ）电池壳体有无渗漏和变形；（4 ）电池的极柱、安全阀周围是否有酸雾溢出。

什么叫浮充电压？怎样确定电池的浮充电压？答：浮充使用时蓄电池的充电电压必须保持一恒定值，在该电压下，充放电量应足以补偿蓄电池由于自放电而损失的电量以及氧循环的需要，保证在相对较短的时间内使放过电的电池充足电，这样就可以使蓄电池长期处于充足电状态，同时，该电压的选择应使蓄电池因过充电而造成损坏达到最低程度，此电压称之为浮充电压。

新安装的电池，有些压差较大，会影响使用吗？答：新安装的电池，经过一定时间浮充运行后，浮充电压将趋于均匀，因为刚使用硫酸饱和度较高，气体复合效率差，运行后饱和度略微会下降，电池浮充电压也会均匀。

UPS常识十五问UPS常识十五问1.为什么用UPS？UPS的作用是什么？答：由于信息技术的发展，网络已成为人们生活和工作中不可或缺的部分，构成网络的数字机房的供电可靠性已经成为关键，而机房的可靠供电又是重中之重，UPS就是为了解决不间断供电而设置的，UPS的三大基本功能：稳压，滤波，不可间断。

在市电供电时，它是稳压器和滤波器的作用，以消除或削弱市电的干扰，保证设备正常的工作；在市电中断时，它又可以通过把它的直流供电部分（电池组，柴油发电机等）提供的直流电转化为完美的交流电供负载使用，其中由市电供电转电池供电一般为0时间切换，这样就使负载设备在感觉不到任何变化的同时保持运行，真正保证了设备的不间断运行。

UPS常识十五问2.UPS一般带感性负载的能力强还是带容性负载的能力强？为什么？答：一般UPS就是按感性负载设计的，所以带感性负载是它的本分。

一般UPS逆变器输出端并联的电容器一方面起滤波作用，另一方面是抵消负载中的电感分量。

如果负载时容性，又如何用电容去抵消电容性分量呢？只能使输出的电容分量加大，而这些电容分量的电流又必须由逆变器提供，使逆变器输出的有功分量减小，所以带载的能力就减弱了。

UPS常识十五问3.STS(静态开关),LBS(同步器)及双总线的作用是什么？答：STS的作用是将两路输入交流电进行切换，LBS的作用是将两组UPS同步，目的是为了使STS的切换时间为零。

双总线的作用是为了给用电设备提供冗余的电源。

UPS常识十五问4.EPS和在线式UPS的主要区别是什么？两者的主要用途是什么？答：与UPS相同之处：EPS是100%的后备式UPS，它的工作原理和后备式UPS一样。

不同之处：EPS由于带的负载不同，比如照明和启动水泵等，功率需要做的很大，在启动水泵时可以将逆变器做成变频器；而后备式UPS由于主要的对象是PC机之类的IT设备，所以容量很少有超过3KVA的。

一般3KVA以上的IT设备都选用在线式UPS，在IT设备场合无论如何是不能用EPS的。

UPS知识与技巧UPS知识与技巧1.Q：如何帮助用户走出“工频与高频机抉择困惑”，选择工频UPS？A：两者区别：工频机采用全桥式逆变器，输出标配隔离变压器；高频机则采用半桥式逆变器，无输出隔离变压器。

两者的可靠性差别是电路结构决定的固有属性：1)半桥式电路结构功率器件的耐压值为800Vdc，是全桥式逆变器电路的2倍，意味着高频机的逆变器功率器件使用寿命低于工频机；2)除静态耐压外，影响功率开关器件正常工作的主要因素为动态特性，而半桥式电路结构功率器件电压变化率(dv/dt)和电流变化率(di/dt)是全桥式逆变器的2倍，意味着高频机逆变器功率器件使用寿命远低于工频机；3)工频机输出标配隔离变压器，变压器的主要作用之一就是“通交流、隔直流”，当控制问题或功率器件损坏而造成任一桥路短路直通时，400V直流母线电压会直接输出到负载端，对负载安全性造成严重影响。

小知识：工频与高频电路技术发展历程工频机--电路技术始于上世纪70年代，当代的产品（使用IGBT）始于上世纪90年代；高频机--电路技术始于上世纪90年代，小功率始于2000年以后，中大功率（如200KVA以上）始于2007年。

全桥式逆变器电路结构(工频机) 半桥式逆变器电路结构(高频机)2.Q：如何帮助用户走出“工频与高频机抉择困惑”，选择高频UPS？A：高频机与工频机相比较，高频机所具备的优势：高效节能：在同样指标下（如要求输入功率因数为0.95时），工频机必须外加滤波器，加上输出变压器就比高频机多出两个环节，使得工频机的效率比高频机低5%。

例如负载100kW时，工频机UPS每年要比高频机UPS多消耗5万度电，如果按工业用电1元/度，那么运行1年高频机UPS可节省近5万元的运营成本。

体积小、重量轻：由于高频机没有输出变压器，一般重量相当于同容量工频机的60%，体积更小，节省安装空间及减少承重需求。

比如DPS UPS在业界内同容量UPS中，体积最小、重量最轻，方便搬运、易于安置和摆放、节省占地安装空间。

直流及UPS系统知识问答1、浮充电流过大或过小有什么危害？答：浮充电电流的大小取决于蓄电池的自放电率。

浮充电的结果，应刚好补偿电池的自放电。

如果浮充电电流太小时，蓄电池的放电就长期得不到补偿，而使极板硫化;同时引起整组直流母线电压降低。

相反，如果浮充电电流过大时，蓄电池就会发生过充电，引起极板有效物质脱落，缩短蓄电池的使用寿命，同时还多余地消耗了电能，从而使运行不经济。

因此，在实际应用中应很好掌握浮充电电流的大小，以保证蓄电池的安全。

2、直流接地怎么选择？注意什么？答：选择：(1)切换绝缘监察装置，确定接地极性和检查绝缘状况。

(2)询问机、炉、燃各岗位有无操作。

(3)切换有操作的支路。

(4)切除绝缘不良或有怀疑的支路。

(5)根据天气、环境以及负荷的重要性依次进行查找。

(6)选择浮充电装置。

(7)选择蓄电池及直流母线。

(8)查找出接地点后，应联系检修有关班组处理。

注意事项：(1)两人进行，一人操作、一人监护。

(2)选择前与有关单位联系。

(3)查找接地时必须用高内阻电压表(2000欧/伏以上)，禁止使用灯泡查找的方法。

(4)在切断各专用直流回路时，不论回路接发与否应立即合入。

(5)切断网控和发电机的继电保护直流前，应采取必要的措施，防止直流消失可能引起的保护装置误动作。

(6)查找过程中，切勿造成另一点接地。

3、直流母线电压为什么不许过高或过低？否则有什么危害？答：电压过高时，对长期带电的继电器、指示灯等容易造成过热或损坏;电压过低时，可能造成断路器、保护的动作不可靠。

母线电压过高或过低的范围一般是士10%。

4、直流环路隔离开关的运行方式怎样确定？答：直流环路隔离开关要根据网络的长短、电流的大小和电压降的大小确定其运行方式，一般在正常时都是开环运行。

注意事项：(1)解环操作前必须查明有没有给网络造成电流中断的可能性。

(2)当直流系统发生同一极两点接地时，在原因未查明、故障未消除前不准合环路隔离开关。

5、UPS系统的作用？答：UPS系统作为全厂正常和异常及事故情况下，向厂内计算机、通讯设备以及某些重要的不能中断的重要负荷，提供安全、可靠、稳定不间断、不受倒闸操作影响的交流电源。

ups相关知识
UPS相关知识
UPS，即不间断电源，是一种用于保护电子设备免受电力波动和停电影响的设备。

它可以在电力中断时提供备用电源，以保持设备的正常运行。

以下是关于UPS的一些相关知识。

1. UPS的类型
UPS可以分为三种类型：离线式、在线式和线交互式。

离线式UPS是最基本的类型，它只有在电力中断时才会启动备用电源。

在线式UPS 则始终使用备用电源，以保持设备的稳定运行。

线交互式UPS则是介于两者之间的一种类型，它可以在电力中断时启动备用电源，但也可以在电力波动时进行调整，以保持设备的稳定运行。

2. UPS的容量
UPS的容量通常以VA（伏安）或W（瓦特）为单位来表示。

容量越大，UPS可以提供的备用电源时间就越长。

因此，在选择UPS时，需要根据设备的功率和使用时间来确定所需的容量。

3. UPS的电池
UPS的电池是其最重要的组成部分之一。

电池的寿命通常在3-5年之间，因此需要定期更换。

此外，UPS的电池也需要定期检查，以确保
其正常运行。

4. UPS的安装和维护
UPS的安装和维护非常重要。

在安装UPS时，需要确保其接地良好，并避免与其他电子设备放置在同一位置。

此外，UPS也需要定期维护，包括清洁和检查电池等。

总之，UPS是一种非常重要的设备，可以保护电子设备免受电力波动
和停电影响。

在选择UPS时，需要考虑其类型、容量和电池等因素，并定期进行维护和更换电池，以确保其正常运行。

目录一、电力问题与UPS二、UPS电性能指标定义三、对UPS的电性能指标的要求和分类方法四、UPS的基本电路结构及特点五、如何正确评价UPS电性能的优劣六、提高在线式UPS 可靠性途径之一—冗余配置七、提高在线式UPS可靠性途径之二—模块化（插件式）八．改善在线式UPS对电网的适应能力九、电池的使用与维护十、正确地选用配置UPS十一、概念及名词解答一、电力问题与UPS1.市电电网应该是什么样的,用哪些电性能指标进行描述？答：大容量，功率因数高，频率稳定度高，有谐波和浪涌。

可以用电压不平衡度，波形失真度，频率稳定度等电性能指标进行描述。

2.市电电网实际存在着哪些问题，是怎样产生的？答：谐波成分大，有浪涌电流，峰值电流，频率稳定度差。

主要是由于供配电电网及负载质量不佳造成的。

3.UPS的基本功能是什么，近年来其基本观念有哪些变化？答：UPS是不间断电源的英文缩写，主要有两个基本功能：①在市电正常的时候，它为负载提供稳定而洁净的优质电源，类似稳压电源。

同时对蓄电池充电。

②在市电不正常及断电的时候，它通过蓄电池对负载延时供电。

UPS，特别是大中型UPS，它现在已经不仅仅是一台简单的不停电供电整机产品，随着UPS技术的发展和成熟，它将成为一个中型的或者说局部的高可靠、高性能、高度自动化的供电中心。

它的功能应该包括我们传统概念上的以下环节和内容：第一，主机运行高效、高可靠，能在各种复杂的电网环境下运行，输出能全面地高质量地满足各种负载的要求。

第二，有很强的可用性和可维护性，有高度智能化的自析功能状态显示、报警、状态记录和通讯功能，甚至有环境监测功能。

第三，有很强的网络保护功能，也就是说，它不仅向直接由它供电的硬件设备提供可靠的保护，还应该向它们所运行的软件提供保护，UPS可配置相应的电源监控软件，SNMP（网络管理协议）管理器，有远程管理能力，用户可执行UPS与网络管理平台之间的监控和数据传输操作，使UPS成为网络系统中重要组成部分。

Ⅲ.UPS知识问答1.UPS是什么？UPS是不间断电源（Uninterruptible Power System）的英文简称，是能够提供持续、稳定、不间断的电源供应的重要外部设备。

从原理上来说，UPS是一种集数字和模拟电路，自动控制逆变器与免维护贮能装置于一体的电力电子设备；从功能上来说，UPS可以在市电出现异常时，有效地净化市电；还可以在市电突然中断时持续一定时间给电脑等设备供电，使你能有充裕的时间应付；从用途上来说，随着信息化社会的来临，UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节，其重要性是随着信息应用重要性的日益提高而增加的。

2.UPS分哪些种类？UPS按工作原理分成后备式、在线式与在线互动式三大类：后备式UPS是我们最常用的，它具备了自动稳压、断电保护等UPS最基础也最重要的功能，虽然一般有10ms左右的转换时间，逆变输出的交流电是方波而非正弦波，但由于结构简单而具有价格便宜，可靠性高等优点，因此广泛应用于微机、外设、POS机等领域；在线式UPS结构较复杂，但性能完善，能解决所有电源问题，其显著特点是能够持续零中断地输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题；由于需要较大的投资，通常应用在关键设备与网络中心等对电力要求苛刻的环境中；模块化UPS同后备式相比较，在线互动式具有滤波功能，抗市电干扰能力很强，转换时间小于4ms，逆变输出为模拟正弦波，所以能配备服务器、路由器等网络设备，或者用在电力环境较恶劣的地区；尤其四通MD系列的UPS，价格又远低于在线式，是应该向用户大力推荐的一种更好的选择。

3.为什么要配备UPS？据IDC统计，全部电脑故障的45%是由电源问题引起的；在中国，大城市停电的次数平均为0.5次/月，中等城市为2次/月，小城市或村镇为4次/月，电网存在至少九种问题：断电、雷击尖峰、浪涌、频率震荡、电压突变、电压波动、频率漂移、电压跌落、脉冲干扰；因此从改善电源质量的角度来说给电脑配备一台UPS是十分必要的。

1、UPS的作用？答：UPS是Uninterruptible Power System的简称，其作用大致有以下几点：A,稳压温频，目前流行的双变换在线式UPS都具有以上功能。

B,抗干扰能力，通过UPS可将输入电网上的一些有害电源过滤，保证负载电源的纯净。

C,不间断性，由于后备电池组的存在，保证了负载的不间断工作。

D,2、UPS输入端为什么不能带漏电保护开关？答：在UPS的输入端，一般都会有由电容，电感等元件组成的滤波电路，UPS 在工作时，会产生小的漏电流，漏电开关会误动作，造成不必要的损失，故在UPS输入端不使用带漏电的保护开关。

3、UPS分几种工作模式？答：共分成以下几种工作模式：A,正常模式，或者称在线模式，此时对于双变换在线UPS来讲，UPS通过整流，逆变来为负载提供可靠的，纯净的电源/B,旁路模式，或者称经济模式，此时的UPS工作在其自身的旁路上，UPS 通过静态旁路直接将电源送给负载，此时由于UPS输入端和输出端有滤波电路，负载受到一定的保护，但负载会因为市电中断而当机。

C,电池模式，或者称放电模式，此时UPS一般是由于市电电网的中断，而采用后备电池供电的方式，此时电池组通过逆变器输送给负载纯净的电源，负载受到保护。

D,维修模式，此种模式一般是UPS故障，由专业维修人员将UPS人为切换到此模式下，在此种模式下，负载没有受到任何保护，而是直接与市电电网相连。

4、画出UPS的原理框图？5、UPS并联系统比单机有什么优势？答：A,UPS并联系统在安全性,可靠性上比单机有很大提高；B,并联系统在单机出现故障时进行维修过程中，负载可以受到良好的保护，而单机不具备保护的能力。

C,抗过载能力提升：并联系统的抗过载能力要优于单机系统。

D,6、为什么要定期对蓄电池进行放电？答：蓄电池是实现UPS不间断供电的重要组成部分，蓄电池的工作的正常与否将直接影响整个UPS系统，定期对电池组进行检测，是保证电池组性能的先决条件：※目前UPS电源使用的大多是铅酸免维护蓄电池，UPS主机在日常工作时多数是采用浮充方式对电池组进行充电，长期工作电池组会产生“记忆”效应，定期对其进行放电是为了消除记忆效应，保证电池组的容量总是处在标称容量7、电池放电维护的最佳周期？如何进行放电；放电的时间控制？答：A,对于长期工作在电网质量较好的地方，电池放电维护周期最好保持在3-5个月，放电深度控制在1/3~1/4为好；B,进行放电有几种方式：※直接断开市电输入开关，模拟市电中断操作；（此操作在电池组使用1-3年内可以采用，或对电池性能了解的人员可进行操作，此过程存在电池损坏，UPS停机，负载宕机的可能）※采用主机上自带电池测试命令，进行电池放电；（此方式对于不了解电池性能情况的用户比较好，不会出现当机的可能）放电的时间，可根据电池放电曲线图及机器的放电电流控制时间长短，曲线示意图如下：图的表示；第一阶段，从电池的最高点以很快的速度下降到一比较低的电压，大约在3-10分钟；第二阶段，从一个低谷电压会有一个小幅度的上升大约有0.1-0.2V这个时间大约是第一阶段的1.5-3倍；第三阶段，从第二阶段的最高点慢慢回落，下降到与第一阶段相等后，就可以终止放电。

目录一、UPS基本知识 (2)1、UPS概述 (2)2、UPS主要功能 (2)3、免维护铅酸蓄电池 (2)二、ups蓄电池接线图 (3)1、单组36v接线图(12V蓄电池) (3)2、单组96V接线图（12V蓄电池） (3)3、单组192V接线图（12V蓄电池） (4)4、两组36v并联接线图(12V蓄电池) (5)5、两组96V并联接线图（12V蓄电池） (5)6、两组192V并联接线图（12V蓄电池） (6)三、UPS空开、电缆配置 (7)1、输入电流计算方法 (7)2、输出电流计算方法 (7)3、电池逆变电流计算方法 (8)四、UPS蓄电池配置 (9)1、电流法 (9)2、恒功率法 (10)3、UPS行业常用简单运算法 (10)4、举例说明 (11)五、UPS并机方式 (12)1、串联备份 (12)2、双机并联备份 (13)六、UPS日常维护及保养 (14)七、常见UPS的故障诊断和排除 (15)UPS基础资料一、UPS基本知识1、UPS概述即不间断电源，是将蓄电池与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。

主要用于网络系统或其它电力电子设备提供稳定、不间断的电力供应。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断(事故停电）时, UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS 设备通常对电压过高或电压过低都能提供保护。

2、UPS主要功能高可靠性不间断供电,保证动力的连续性（0ms）电网稳定、净化功能，高质量供电，绿色电源电池管理功能，延长电池使用寿命只能监控功能，解决UPS运维问题3、免维护铅酸蓄电池主要参数电压：12V、6V、2V单格电池电压为2V，12V电池由6个单格电池构成AH数：7AH、17AH、24AH、38AH、65AH、100AH、120AH蓄电池放电终止电压：1.75V/单格二、ups蓄电池接线图1、单组36v接线图（12V蓄电池）例如:山特C1KS，DC：36V2、单组96V接线图(12V蓄电池）例如：山特C3KS，DC：96VUPS 96VUPS 36V例如：山特C6KS、C10KS，DC:192VUPS 192V例如：山特C1KS，DC：36V5、两组96V并联接线图(12V蓄电池）例如：山特C3KS，DC：96VUPS 36V UPS 96V6、两组192V并联接线图(12V蓄电池）例如:山特C6KS、C10KS，DC：192V2P空开2P空开UPS 192V三、UPS空开、电缆配置1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流(A）＝输入临界电压（V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例如：山特10KVA UPS，单进单出，功率:10KVA输入临界电压：176V(在不用转换至电池供电情况下可接受的最低单相市电电压,一般输入范围±20%），输入功率因数:0.99(高频机都可以近似取1),整机效率：0.95，S=1，输出功率因数:0.8市电输入电流计算结果如下：10000×0。

UPS知识点大全UPS（不间断电源）是一种用于保障电力系统连续稳定供电的设备。

它在电网供电出现故障或中断时，能够自动地提供备用电源，以保证设备的正常运行。

UPS在现代社会中扮演着重要角色，因此了解UPS的知识点对于维护电力系统的稳定运行至关重要。

本文将介绍UPS的基本原理、分类、工作方式以及一些常见问题的解决方法。

一、UPS的基本原理UPS的基本原理是将交流电转换为直流电，然后再将直流电转换为交流电。

具体而言，UPS的工作流程如下：1.输入电源：UPS将外部电源连接到输入端口，以供电给整个系统。

2.整流器：输入电源经过整流器，将交流电转换为直流电，并用于直流电池的充电。

3.电池：直流电池负责存储电能，以备不时之需。

4.逆变器：当输入电源中断时，逆变器将直流电池中的电能转换为交流电，以供给输出设备使用。

5.输出端口：UPS将转换后的交流电输出到输出端口，以供连接设备使用。

二、UPS的分类根据UPS的用途和性能，可以将其分为多种不同类型。

下面是几种常见的UPS 分类：1.离线式UPS（Standby UPS）：离线式UPS只有在输入电源中断时才会启动，平时工作时是将输入电源直接传递给输出设备。

该类型UPS成本较低，但响应时间较长，适用于一些对电源切换时间要求不高的设备。

2.在线式UPS（Online UPS）：在线式UPS会将输入电源先转换为直流电，然后再将其转换为输出设备所需的交流电。

因此，即使在输入电源中断时，输出设备也能够持续供电。

在线式UPS响应时间较短，适用于对电源切换时间要求较高的设备。

3.线交互式UPS（Line Interactive UPS）：线交互式UPS是介于离线式UPS和在线式UPS之间的一种类型。

它通过自动调节输入电压来保持稳定的输出电压，并在电源中断时启动备用电源。

这种类型的UPS成本适中，并具有较快的响应时间。

三、UPS的工作方式UPS可以通过不同的工作方式来满足不同的需求。

ups知识竞赛试题及答案UPS知识竞赛试题及答案一、选择题1. UPS代表什么？A. Uninterruptible Power SupplyB. United Parcel ServiceC. Universal Postal ServiceD. User Personal System答案：A2. UPS的主要功能是什么？A. 提供不间断电源B. 快递包裹递送C. 邮件收发服务D. 个人数据处理答案：A3. 在UPS系统中，VFD代表什么？A. 电压频率驱动器B. 视频频率检测器C. 虚拟文件数据库D. 语音频率设备答案：A4. UPS系统通常由哪几部分组成？A. 电池、逆变器、静态开关B. 发电机、变压器、断路器C. 充电器、稳压器、滤波器D. 以上都不是答案：A5. 在UPS的使用中，为什么需要定期更换电池？A. 电池会自然老化B. 电池性能会逐渐下降C. 电池可能会爆炸D. 所有上述原因答案：D二、判断题1. UPS可以在电网供电中断时提供短暂的电力供应。

（对）2. UPS只能用于计算机系统。

（错）3. UPS系统的维护只需要关注电池的状态。

（错）4. 在所有情况下，UPS都能提供完全的电源保护。

（错）5. 使用UPS可以完全避免电力质量问题对设备的影响。

（错）三、简答题1. 请简述UPS在数据中心的重要性。

答：UPS在数据中心中至关重要，因为它能够提供稳定和不间断的电力供应，保障数据中心的关键设备在电网故障时不受影响，从而确保数据的完整性和系统的连续运行。

2. 描述一下什么是在线式UPS和它的特点。

答：在线式UPS是一种双变换的UPS系统，它在任何时候都将电网的交流电转换为直流电，再将直流电转换为交流电供应给负载。

其特点是能够提供最高级别的电源保护，消除所有电网干扰，适用于对电源质量要求极高的应用。

四、计算题1. 如果一个UPS系统配备了24节12V的电池，每节电池的容量是100Ah，那么这个UPS系统的总容量是多少？答：总容量 = 电池数量× 每节电池的电压× 每节电池的容量= 24 × 12V × 100Ah= 2880Ah 或 2.88kWh五、案例分析题某公司安装了一台额定功率为10kVA的UPS，用于支持其数据中心的关键设备。

UPS常识1. UPS的主要组成部份2. UPS的作用：3. UPS的基本工作状态？4. 如何选配UPS？5. UPS是一直开着好，还是定时开关机好？6. 停电后，我的UPS能供电，但电脑的显示器为什么有很多细细的波纹？7. 我的电脑有接UPS，但停电时会掉电?8. 市电好好的，但我的UPS为何会发出鸣叫声？9. 电池的安时数是什么概念？10. 电池的寿命有多长？11. 电池使用的注意事项有哪些？12. 公共电网存在的问题?13. UPS并联冗余方式的选择?14. UPS与电网干扰?15. UPS与逆变器的比较?UPS的主要组成部份整流充电器：把市电或油机的交流电能变为直流电能，为逆变器和电池提供能量，其性能的优劣直接影响UPS的输入指标。

可控硅整流器：输出容量大，可靠性高，工作频率低，滤波器体积大，噪声大，适应输入电压小，适用于大功率UPS。

二极管＋IGBT：工作频率高，具有功率因数校正功能，滤波器体积小，噪声低，可靠性高，适用于中小功率UPS。

逆变器：把市电油变换后的直流电能或电池的直流电能转换为稳压稳频的交流电能，其性能的优劣直接影响UPS的输出性能指标。

IGBT逆变器：工作频率高，滤波器体积小，噪声低，可靠性高，工作频率20KHZ。

旁路开关：提高UPS系统工作的可靠性，承受负载的瞬时过载或短路。

IGBT过载能力有限，当过载时转到旁路，市电内阻小，可允许充分大电流，提供足够的时间，使过载部分跳闸，使其他负载继续供电。

静态：可控硅――转换时无间断，损耗大； l 动态：接触器――转换时有间断，损耗小。

电池：为UPS提供一定的后备时间。

在线式UPS经过AC/DC、DC/AC双重转换后完全排除了市电的各种干扰。

在大型的数据网络中心和其他关键性用电领域里，都应该选择在线式UPS。

UPS的作用：解决公共电网存在的问题：a. 实现双路电源的不间断相互切换。

b. 隔离作用：将瞬间间断、谐波、电压波动、频率波动及电压噪声等电网干扰阻挡在负载之前。

UPS的小问答——35岁后的黄金十年1UPS是否需要接地？若不接地会产生什么后果答：UPS设备必须有良好的接地。

因为从设计原理尚分析，UPS接地与否，并非完全出于从UPS工作性能方面上来考虑，而重要的是工作安全性的要求。

同时在大量的实际应用中发现，电子设备如果缺少良好的接地点，一些类似于电力干扰、信号衰减以及不可预计故障因素发生的概率将大大增加。

因此，UPS设备必须有良好接地，否则将无法保证UPS是否能够正常工作。

UPS设备不接地时，UPS和大地参考点零电位高度隔离，这种情况在UPS正常运行的过程中并没有太大的问题，然而，当机器里面的残余能量（一般储存在电容等电气元件中）要释放或是设备有漏电电流产生时，如果这些能量没有接地通路可走，就有可能在机器内部形成环流，导致机器的元器件非正常发热而出现故障，严重的甚至有可能另机器本身带电而对人身造成伤害。

2数据通信系统接地的重要意义答：绝大多数的数据通信系统在应用当中，都需要提供相同的接地参考点，同时良好的接地还可以起到屏蔽噪声的作用，如果缺少接地点，所有的信号都会可能出现不同程度的衰减而影响正常通信。

3UPS为何需要做放电效验答：1.UPS在使用一段时间后（约三个月），由于电池的正常损耗，后备时间会逐渐减少。

为了使UPS比较准确的估算出后备时间，需要做放电效验。

2.为了激活电池内部化学物质的活性，保证电池的良好状态。

3.如果市电断电或市电电压大幅波动时，会导致UPS逆变工作。

如果UPS没有安装监控软件，就会一直逆变到电池低电状态才关闭。

UPS再次开机使用时就会出现电池容量灯闪烁这样的报警，这时就需要做放电效验来消除这种报警。

4为何新安装的电池不能带动UPS启动答：由于新的电池在存放过程中会有自放电现象，所以电池处在低电状态UPS不能启动。

这时需将UPS与电池和市电连接好，按UPS前面板的Test按钮，虽然UPS面板显示灯不会亮，但这时UPS会给电池充电。
