catia实体零件设计

CATIA软件零件设计技巧CATIA软件是一款专业的三维CAD软件，广泛应用于汽车、航空、船舶等工业设计领域。

在CATIA软件中，零件设计是其中一项基础且重要的功能。

本文将介绍几种CATIA软件零件设计的技巧，帮助读者提高设计效率和准确性。

一、合理利用CATIA软件的可视化功能CATIA软件具有强大的可视化功能，能够以三维模型形式直观呈现设计效果。

在进行零件设计时，我们可以充分利用该功能，通过旋转、缩放、提取截面等操作，全方位地观察设计模型，确保设计的准确性和合理性。

二、灵活运用CATIA软件的参数化设计功能参数化设计功能是CATIA软件的一个重要特点，可以通过定义参数，快速修改设计模型，并在模型变动后自动更新相关参数。

在进行零件设计时，我们可以合理设置参数，通过改变参数的数值实现快速设计迭代，提高设计的效率和灵活性。

三、注意几何体的构建顺序在进行零件设计时，合理的几何体构建顺序对于设计的准确性和可编辑性十分重要。

一般而言，我们应先绘制基础几何形状，再进行操作的组合、修剪和填充等操作。

合理选择几何体构建顺序可以避免出现无法修改的错误，并保证设计的稳定性。

四、使用CATIA软件的装配功能进行设计验证CATIA软件提供了强大的装配功能，可以将多个零件组装在一起进行设计验证。

在零件设计完成后，我们可以利用装配功能对设计进行验证，确保零件之间的相互匹配和协调。

通过装配功能，我们可以直观地检查设计结果，及时修正设计中的问题。

五、合理利用CATIA软件的自动化设计功能CATIA软件还提供了丰富的自动化设计功能，例如自动绘制、自动放置等。

在进行零件设计时，我们应充分利用这些功能，减少重复劳动和错误，提高设计的效率和精度。

同时，我们也要注意对自动化结果进行检查和调整，以确保设计的准确性。

六、备份和管理CATIA软件设计文件在进行零件设计时，我们应养成定期备份和管理设计文件的习惯。

CATIA软件提供了项目管理功能，可以方便地对设计文件进行归档和版本控制。

CATIA三维建模设计零件设计
在CATIA中，零件设计是指根据产品的需求和要求，使用CATIA的建模功能创建一个独立的零件模型。

以下是我对CATIA三维建模设计零件设计的一些详细介绍：
1.零件设计的初衷：在产品设计过程中，零件设计是整个设计流程的基础和核心。

通过零件设计，设计师可以创建产品的实际组成部分，并在此基础上进行装配、分析和制造。

2.了解零件设计的要求：在进行零件设计之前，需要充分了解产品的设计需求和参数。

这包括了解产品的功能、尺寸、材料和制造工艺等方面的要求。

只有在了解了产品的要求之后，才能进行具体的零件设计工作。

3.零件建模的方法：在CATIA软件中，可以使用多种方法进行零件建模。

其中最常用的是基于特征的建模方法。

这种方法通过创建和操作多个特征来构建零件模型。

特征可以是几何形状、孔、凹槽等，通过将这些特征结合在一起，可以构建出复杂的零件模型。

5.零件设计的要点：在进行零件设计时，需要注意以下几个要点：首先，设计时要充分考虑零件的功能和使用要求，确保其满足产品的需求；其次，要保持零件模型的准确性和正确性，避免出现尺寸和装配方面的问题；最后，要注意零件的可制造性和可装配性，确保零件可以在实际制造和装配过程中正常使用。

总结起来，CATIA三维建模设计零件设计是产品设计和制造过程中的关键环节。

通过使用CATIA的建模功能和技术，可以创建符合产品要求的零件模型，并在此基础上进行装配、分析和制造。

在进行零件设计时，需
要充分理解产品的需求，使用适当的建模方法和工具来创建零件模型，并保证模型的准确性和可制造性。

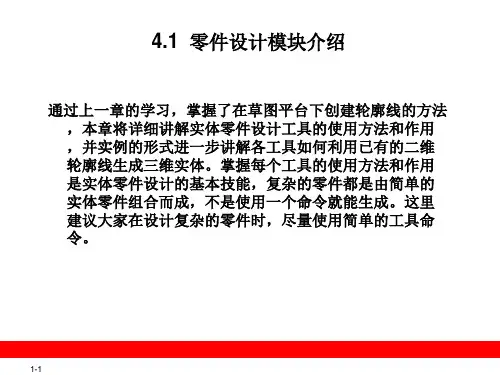

CATIA实体零件设计首先，需要创建一个新的零件文档。

在CATIA的启动界面中选择新建文档，选择“新零件”并设置单位和坐标系。

然后在新建零件文档中选择“架构”视图，这样可以更好地组织零件的结构。

在创建零件后，可以开始进行实体建模。

实体建模是将设计师的想法转化为物理实体的过程。

CATIA提供了多种建模工具，如绘制工具、曲面工具、体积工具等。

设计师可以根据零件的形状和功能需求选择不同的建模工具。

绘制工具包括线条、弧线、圆、矩形等基本几何体。

设计师可以使用这些工具在CATIA中绘制出零件的轮廓。

绘制完成后，可以使用曲面工具进行曲线修剪、曲线延伸等操作，使得零件的形状更加复杂和精确。

在进行实体建模的过程中，设计师还需要添加特征以满足零件的功能需求。

特征包括孔、凸台、倒角等，可以通过特征工具向零件添加。

例如，当设计师需要在零件中添加孔时，可以选择孔特征工具，然后设置孔的直径、深度等参数。

CATIA会根据这些参数自动生成孔特征。

除了单个零件的设计，CATIA还支持多个零件之间的装配。

装配是将多个零件组合在一起，形成一个完整的产品的过程。

在进行装配时，设计师需要首先选择一个主零件，然后将其他零件添加到主零件中。

设计师可以根据装配要求，对零件进行移动、旋转、约束等操作，确保零件之间的正确位置关系。

CATIA还提供了材料、质量和运动分析等功能，用于对实体零件进行性能分析和优化。

例如，设计师可以通过质量分析工具，了解零件的重量、重心等参数。

设计师还可以通过运动分析工具，模拟零件在运动过程中的受力情况，以评估零件的结构强度及装配的可行性。

总之，CATIA是一款功能强大的实体零件设计软件，能够帮助设计师进行零件的建模、特征添加和装配等工作。

通过CATIA的使用，设计师可以高效地创建出具有复杂形状和功能的实体零件，提高设计效率，并确保设计的准确性和可行性。

catia零件设计实例Catia是一款功能强大的零件设计软件，广泛应用于航空航天、汽车、机械、电子等领域。

本文将以Catia零件设计实例为主题，介绍Catia在零件设计过程中的应用。

一、引言Catia作为一种三维设计软件，可以帮助工程师进行复杂零件的设计和建模。

它提供了强大的工具和功能，可以对零件进行几何建模、装配分析、材料选择等操作，大大提高了设计效率和质量。

二、零件设计实例我们以一个简单的螺栓零件为例，来演示Catia的零件设计过程。

首先，我们打开Catia软件，创建一个新的零件文件。

1. 创建基础形状在Catia的设计界面中，我们可以选择不同的基础形状来创建螺栓零件。

在这个例子中，我们选择使用圆柱形作为基础形状。

我们可以在工具栏中选择“创建圆柱体”命令，然后输入所需的直径和高度参数，即可创建一个圆柱形零件。

2. 添加螺纹螺栓是由螺纹组成的，所以我们需要给圆柱体添加螺纹。

在Catia 中，我们可以使用“创建螺纹”命令来添加螺纹。

我们可以选择不同的螺纹类型，如标准螺纹、圆柱螺纹等。

根据实际需要，设置螺纹的参数，如螺距、螺纹深度等。

3. 添加头部和螺栓孔螺栓通常有一个头部和一个螺栓孔。

在Catia中，我们可以使用“创建实体”命令来添加头部和螺栓孔。

我们可以选择不同的形状和尺寸，根据实际需要进行设计。

4. 进行装配分析在设计完成后，我们可以进行装配分析，以确保螺栓与其他零件的配合良好。

在Catia中，我们可以使用“装配分析”工具来进行装配分析。

通过模拟装配过程，我们可以检查螺栓与其他零件的间隙、碰撞等问题，并进行相应的调整。

5. 材料选择和性能分析在设计完成后，我们还可以选择合适的材料，并进行性能分析。

Catia提供了丰富的材料库和性能分析工具，可以帮助我们选择合适的材料，并预测零件在使用过程中的性能。

三、总结通过上述实例，我们可以看出，Catia作为一款功能强大的零件设计软件，在零件设计过程中发挥着重要的作用。

CATIA V5教程--零件设计（2）1.5 Surface－Based Features工具栏此功能是以曲面为基础，建构新的实体零件，它包含了分割（Split）、厚度曲面（Thick surface）、封闭曲面（Close Surface）和缝合曲面（SewSurface）等4个功能。

1. 分割Split利用分割（Split）功能可以通过平面或曲面切除相交实体的某一部分。

步骤如下：（1）点击分割按钮，选择平面或曲面；（2）出现对话框，在“Split Element”中已选择的平面或曲面，图中的箭头代表着保留实体的方向，单击箭头，可以将箭头方向反向。

（3）单击“OK”即可。

2. 厚度曲面Thick surface厚度曲面（Thick Surface）可以让曲面（可以是实体的表面）沿其法矢方向拉伸变厚。

步骤如下：（1）点击厚度曲面按钮；（2）点击欲变厚的曲面，填入到对话框的“Object to offset”，并在对话框中填入所需的尺寸。

Offset为箭头方向所增加的曲面厚度，Second Offset为箭头方向相反方向上的厚度。

（3）单击“OK”，完成操作。

3. 封闭曲面Close Surface封闭曲面（Close Surface）可以将曲面构成的封闭体积（Close Volume）转换为实体，若为非封闭体积CATIA也可以自动以线性的方式封闭。

4. 缝合曲面Sew Surface缝合曲面（Sew Surface）可以将实体零件与曲面连结在一起。

与分割操作基本一致，只是“缝合曲面”之后曲面继续保持在操作之后的实体中，且曲面必须完全放置在实体中；而分割操作只是得到分割后的实体，曲面不一定要放在曲面之中。

1.6 Transformation Features工具栏提供对实体零件进行移动（Translation）、镜像（Mirror）、样式（Patten）和比例（Scale）等操作，进而修改或产生新的实体。

CATIA软件零件参数化设计CATIA软件是一种强大的计算机辅助设计软件，被广泛应用于制造业中。

在CATIA软件中，参数化设计是一种非常重要的功能，它可以大大提升零件设计的效率和灵活性。

本文将探讨CATIA软件中的零件参数化设计的原理、方法以及其在实际应用中的优势。

一、零件参数化设计的原理零件的参数化设计是指在设计零件时，将其中的尺寸、角度、位置等相关参数以变量的形式定义，并通过公式和关系表达式将这些变量关联起来。

通过从外部修改变量的数值，零件的形状和结构可以随之改变，从而实现灵活的设计。

CATIA软件提供了强大的参数化设计功能，可以轻松地实现零件的参数化设计。

二、零件参数化设计的方法在CATIA软件中，进行零件的参数化设计主要有以下几个步骤：1. 定义参数：在零件设计过程中，可以通过选择菜单中的“参数”功能来定义各种参数。

如定义长度、角度、直径等尺寸参数，定义材料的物理性质参数等。

2. 创建基础特征：根据实际需要，可以选择各种基础特征进行建模。

如创建基础的几何体，如立方体、圆柱体等；也可以通过其他特征进行建模，如挖空、拉伸、旋转等。

3. 关联参数：通过选择特定的几何元素或边界条件，将参数与零件的形状和结构关联起来。

例如，可以通过选择两个点来定义两个零件之间的距离，通过选择两个面来定义零件的厚度等。

4. 编辑参数：可以随时编辑已经定义的参数，修改其数值或者关联条件。

CATIA软件还提供了方便的参数编辑界面，可以直接输入数值或者通过滑块进行调整。

5. 分析设计：在参数化设计完成后，可以通过CATIA软件提供的分析工具进行设计的分析。

例如，可以根据已定义的参数计算零件的质量、强度、刚度等。

通过分析结果，可以优化设计，满足设计要求。

三、零件参数化设计的优势零件参数化设计在CATIA软件中具有以下优势：1. 提升设计效率：通过参数化设计，可以在不改变设计思路和流程的前提下，实现零件形状和结构的快速修改。

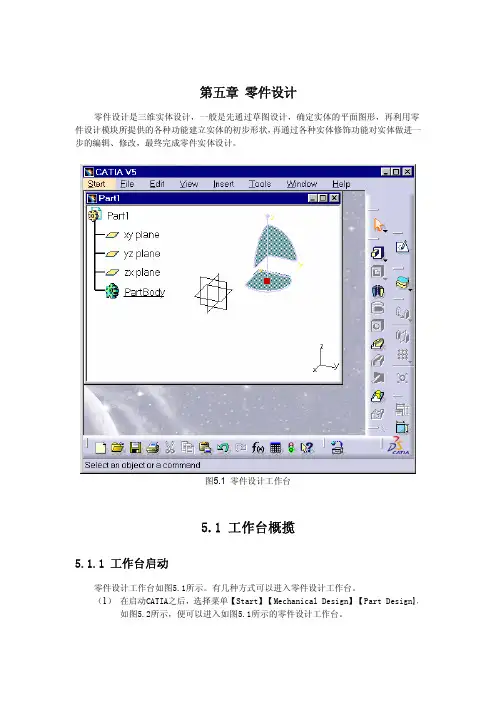

一.实体建模:1. 进入CATIA软件，点击Start下拉菜单，鼠标移动到Mechanical Design，选择Part Design，进入机械零件设计工作台。

2. 左击xy plane参考平面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。

3. 点击Rectangle 矩形图标的下拉箭头，出现多边型图标，点击Hexagon 六边形图标，画一个任意大小的六边形。

工作台环境参数设置注意事项：此时Geometrical Constraints，Dimensional Constraints 必须在启用状态。

4. 点击Constraint 尺寸限制图标，选中六边型的一条垂直线，垂直线变橘黄色显示，移动鼠标，出现尺寸线，再点击另外一条垂直线，标出两条垂直线的距离尺寸线，双击该尺寸线，出现ConstraintDefinition 尺寸线定义对话框，直接在对话框内填入100，点击OK按钮。

5. 进入零件实体设计模式，建造立体模型。

双击模型树的Part1处，进入实体设计模式。

以后应注意这种模式转换，CATIA是大型CAD/CAM/CAE集成软件，在应用中的模式转换，工作台的切换频繁，设计者要清楚自己在哪个工作台工作。

6. 点击Pad拉伸图标，打开Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，点击OK 按钮，建成六棱柱实体。

7. 单击选中六棱柱实体的上底面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。

8. 单击Circle 画圆图标，选中坐标原点，移动鼠标，再单击，画出任意大小的一个圆。

点击Constraint 尺寸限制图标，然后单击该圆，标出圆的直径尺寸线。

双击标注的尺寸线，出现Constraint Definition 尺寸线定义对话框，在Diameter栏内填上100mm。

9. 双击模型树的Part1处，回到零件实体设计模式，单击Pad拉伸图标，出现Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，然后点击OK 按钮，建成圆柱实体于六棱柱上。

CATIA软件零件设计实例在现代工业设计和制造领域中，计算机辅助设计（Computer-Aided Design, CAD）软件起到了至关重要的作用。

CATIA（Computer-Aided Three-dimensional Interactive Application）软件是一种广泛应用于航空、汽车、机械等领域的CAD软件。

本文将以一个实际的零件设计实例为例，介绍CATIA软件在零件设计过程中的应用。

I. 实例背景介绍我们选择一个汽车发动机的拉杆设计作为实例，该拉杆用于连接发动机的活塞与曲轴，起到转化活塞运动为旋转力的作用。

该拉杆设计的主要目标是提高强度和刚度，同时尽可能降低重量和振动。

II. 几何建模在CATIA软件中，我们首先需要进行几何建模。

通过选择适当的工作平面和绘图工具，我们可以绘制出拉杆的基本形状，并设置它的尺寸和几何限制。

CATIA软件提供了丰富的几何操作命令，如旋转、拉伸、镜像等，我们可以根据实际需要对拉杆进行进一步的设计和修改。

III. 材料选择拉杆的材料选择对于其性能和可靠性至关重要。

在CATIA软件中，我们可以导入材料库，根据要求选择合适的材料。

根据我们的设计要求，我们选择了一种高强度、耐磨损的合金钢作为拉杆的材料。

IV. 结构分析为了确保拉杆的强度和刚度满足设计要求，我们需要进行结构分析。

在CATIA软件中，我们可以使用有限元分析（Finite Element Analysis, FEA）模块进行结构分析。

通过对拉杆进行网格划分、加载和边界条件的设置，我们可以得到拉杆在不同工况下的受力和变形情况。

根据分析结果，我们可以进一步优化拉杆的设计，以提高其性能。

V. 运动仿真拉杆在汽车发动机中的工作条件下将承受复杂的运动和载荷。

为了确保拉杆在各种工况下都能正常运动，我们需要进行运动仿真。

在CATIA软件中，我们可以使用运动分析模块对拉杆进行运动仿真。

通过确定初始位置、运动速度和加速度等参数，我们可以得到拉杆在特定运动条件下的运动轨迹和力学特性。

CATIA零件设计技巧CATIA是一款广泛应用于机械设计领域的三维设计软件，在零件设计方面具有强大的功能和灵活的操作性。

本文将介绍一些CATIA零件设计的技巧，帮助读者提高设计效率和质量。

一、基本操作技巧1. 零件创建：在CATIA中，可以通过点击“新建零件”按钮或选择文件-新建-零件来创建一个新的零件文件。

务必选择正确的工作模板，以满足设计需求。

2. 绘制几何体：利用CATIA的绘图功能，可以绘制各种几何体，如直线、圆、矩形等。

在绘制时，可以通过使用捕捉点、参考图形等辅助功能，提高准确性。

3. 操作对象：在进行零件设计时，需要掌握如何选择、移动、复制、旋转和缩放对象等操作。

可以使用鼠标或键盘快捷键进行相应操作。

二、零件建模技巧1. 特征设计：CATIA提供了多种建模方法，包括实体建模、曲面建模和混合建模等。

在建模过程中，应合理选择使用的建模方法，以及采用相应的特征工具进行零件的设计。

2. 参数化设计：通过使用CATIA的参数化设计功能，可以将设计过程中需要修改的参数进行定义，便于后续的修改和调整。

合理使用参数化设计，可以提高设计的灵活性和可维护性。

3. 引用关系：在设计过程中，经常会遇到需要引用其他零件或装配体中的特征或尺寸。

CATIA提供了丰富的引用关系功能，可以轻松实现引用和关联设计。

4. 协同设计：CATIA支持多人协同设计，可以通过网络环境下的共享功能，实现多人同时对同一零件进行设计和修改。

在协同设计时，应注意合理规划设计任务和协调工作进度。

三、装配设计技巧1. 零件定位：在进行装配设计时，需要合理确定零件之间的位置和关系。

CATIA提供了多种定位方式，如基准面、坐标系、装配约束等，可以满足不同的设计需求。

2. 碰撞检测：装配设计中，常常需要检查零件之间是否存在碰撞或干涉。

CATIA可以通过碰撞检测功能，自动检测并标识碰撞部位，提前预防装配问题的发生。

3. 装配分析：CATIA还提供了装配分析的功能，可以通过运动仿真、结构分析等方法，评估装配的性能和可靠性。
