75t汽车起重机参数(XCT75)

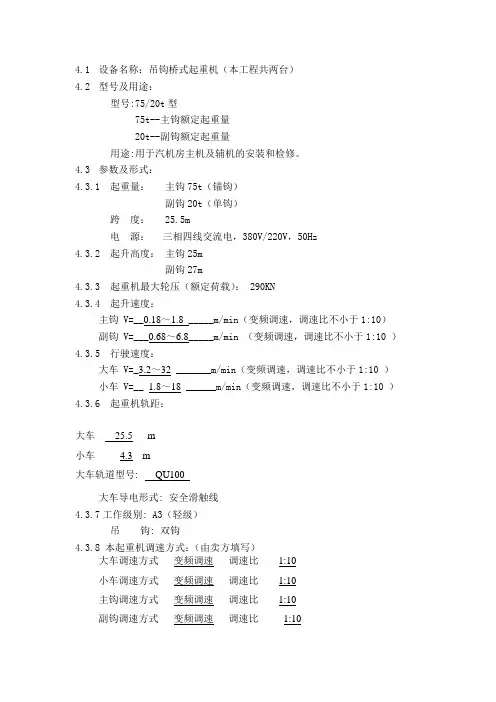

4.1 设备名称：吊钩桥式起重机（本工程共两台）4.2 型号及用途：型号:75/20t型75t--主钩额定起重量20t--副钩额定起重量用途:用于汽机房主机及辅机的安装和检修。

4.3 参数及形式：4.3.1 起重量：主钩75t（锚钩）副钩20t（单钩）跨度： 25.5m电源：三相四线交流电，380V/220V，50Hz4.3.2 起升高度：主钩25m副钩27m4.3.3 起重机最大轮压（额定荷载）： 290KN4.3.4 起升速度：主钩 V=__0.18～1.8______m/min（变频调速，调速比不小于1:10）副钩 V=___0.68～6.8_____m/min （变频调速，调速比不小于1:10 ）4.3.5 行驶速度：大车 V=_3.2～32________m/min（变频调速，调速比不小于1:10 ）小车 V=___1.8～18_______m/min（变频调速，调速比不小于1:10 ）4.3.6 起重机轨距：大车25.5 m小车___4.3__m大车轨道型号: ___QU100____大车导电形式: 安全滑触线4.3.7工作级别: A3（轻级）吊钩: 双钩4.3.8 本起重机调速方式：（由卖方填写）大车调速方式___变频调速_ 调速比____1:10_____小车调速方式___变频调速__ 调速比____1:10______主钩调速方式___变频调速__ 调速比____1:10______副钩调速方式___变频调速__ 调速比_____1:10_____4.4 设备的运行环境条件4.4.1 安装地点：汽机房内4.4.2 汽机房跨度：27m4.4.3行车轨顶标高：25.6m（相对于主厂房零米，暂定）4.4.4 行车轨顶标高至汽机房屋架下弦最小距离：2.65 m4.4.5 行车操作室在A排柱侧，电源滑线在B排柱侧。

4.5性能要求4.5.1 起重机的设计和制造应满足有关规范、标准的要求。

起重机的配套设备不应为国家明令禁止生产或淘汰的设备。

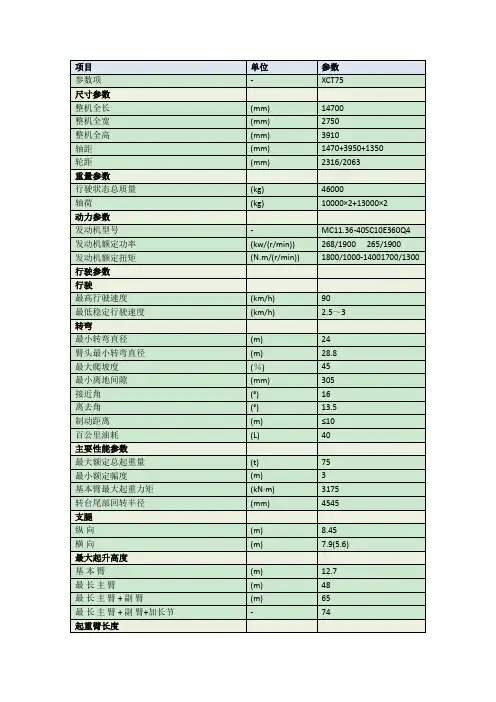

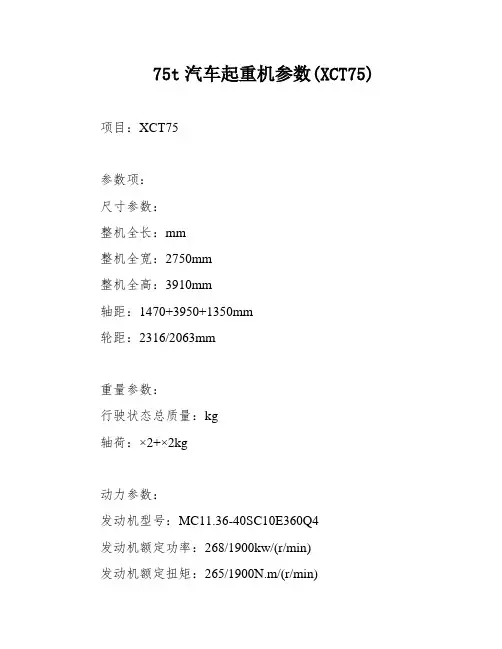

75t汽车起重机参数(XCT75) 项目：XCT75
参数项：
尺寸参数：
整机全长：mm
整机全宽：2750mm
整机全高：3910mm
轴距：1470+3950+1350mm
轮距：2316/2063mm
重量参数：
行驶状态总质量：kg
轴荷：×2+×2kg
动力参数：
发动机型号：MC11.36-40SC10E360Q4
发动机额定功率：268/1900kw/(r/min)
发动机额定扭矩：265/1900N.m/(r/min)
行驶参数：
最高行驶速度：90km/h
最低稳定行驶速度：2.5～3km/h 最小转弯直径：24m
臂头最小转弯直径：28.8m
最大爬坡度：45％
最小离地间隙：305mm
接近角：16°
离去角：13.5°
制动距离：≤10m
百公里油耗：40L
主要性能参数：
最大额定总起重量：75t
最小额定幅度：3m
基本臂最大起重力矩：3175kN·m 转台尾部回转半径：4545mm
支腿：
纵向：8.45m
横向：7.9(5.6)m
最大起升高度：
基本臂：12.7m
最长主臂：48m
最长主臂+副臂：65m
最长主臂+副臂+加长节：74m
起重臂长度：2m
单位：mm、kg、kw/(r/min)、N.m/(r/min)、t、kN·m、km/h、m、°、L、s、r/min。
