可编程控制器试题及答案doc一、单项选择题（每题2分，共20分）1. PLC的中文意思是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑设备D. 可编程控制设备答案：B2. PLC的工作原理基于（）。
A. 顺序控制B. 循环控制C. 并行控制D. 串行控制答案：B3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：D4. PLC的输入/输出接口通常采用（）方式连接。
A. 并行B. 串行C. 无线D. 光纤答案：A5. PLC的扫描周期主要取决于（）。
A. 程序的复杂程度B. 扫描速度C. 外部输入信号D. 内部时钟频率答案：A6. PLC的编程语言主要有（）。
A. 梯形图B. 功能块图C. 结构化文本D. 以上都是答案：D7. PLC的输出接口可以控制（）。
A. 继电器B. 接触器C. 电磁阀D. 以上都是答案：D8. PLC的输入接口通常可以接收（）信号。
A. 模拟B. 数字C. 模拟和数字D. 以上都不是答案：B9. PLC的内部时钟可以用于（）。
A. 定时控制B. 计数控制C. 顺序控制D. 以上都是答案：D10. PLC的故障诊断功能主要用于（）。
A. 程序错误检测B. 硬件故障检测C. 系统错误检测D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. PLC的主要特点包括（）。
A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：ABD2. PLC的输入设备可以包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB3. PLC的输出设备可以包括（）。
A. 指示灯B. 接触器C. 电磁阀D. 蜂鸣器答案：ABCD4. PLC的编程方式可以包括（）。
A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：ABD5. PLC的应用领域可以包括（）。
A. 制造业B. 交通控制C. 家庭自动化D. 医疗设备答案：ABCD三、判断题（每题2分，共10分）1. PLC的程序存储在RAM中，断电后程序会丢失。
2015年10月全国自考（机电一体化系统设计）真题试卷(题后含答案及解析)题型有：1. 单项选择题 2. 简答题 3. 计算题 4. 简单应用题 6. 综合应用题单项选择题1．在系统中负责处理由测量模块和接口模块提供信息的模块称为【】A．软件模块B．微计算机模块C．通信模块D．驱动模块正确答案：B解析：微计算机模块在系统中负责处理由测量模块和接口模块提供的信息。
2．对滚珠导轨，每个滚动体所承受的许用载荷[P]与滚珠直径d的关系是【】A．[P]与d成正比B．[P]与d2成正比C．[P]与d成反比D．[P]与d2成反比正确答案：B解析：对于滚珠导轨，许用值[P]＝Kd2fH。
可见，许用栽荷[P]与d2成正比。
3．已知双波传动谐波齿轮的柔轮齿数zR＝200，刚轮齿数zG＝202。
当柔轮固定，波发生器输入，刚轮输出时，谐波齿轮传动速比为【】A．101B．100C．－100D．－101正确答案：A解析：柔轮固定，波发生器输入，刚轮输出，则传动比为iHG＝＝101。
4．电阻应变片式传感器主要用于测量【】A．长度和加速度B．位移和振动C．线位移和转速D．力和力矩正确答案：D5．下列操作中，不会改变直流伺服电动机的机械特性硬度的是【】A．增大电枢电压B．减小励磁电流C．增大电枢电阻D．减小电枢电阻正确答案：A解析：直流伺服电动机的机械特性硬度｜tanα｜用理想空载转速和堵转转矩定义为｜tanα｜＝，由此可见，机械特性强度与电枢电压无关。
6．具有励磁电流较小、体积较小、机械强度较高、无接触电刷等特点的固定磁阻电动机是【】A．直流伺服电动机B．交流伺服电动机C．反应式步进电动机D．超声波电动机正确答案：B解析：固定磁阻电动机包括直流伺服电动机和交流伺服电动机。
交流伺服电动机的特点是励磁电流较小，体积较小，机械强度较高，无接触电刷。
7．采样一数据系统中，若考虑对系统响应速度的影响时，采样周期应为闭环系统最小时间常数的【】A．(0．1～1)倍B．5倍C．2倍D．10倍正确答案：A解析：若考虑对系统响应速度的影响，选择采样周期的一条良好的法则是：采样周期应小于或等于系统的最小时间常数。

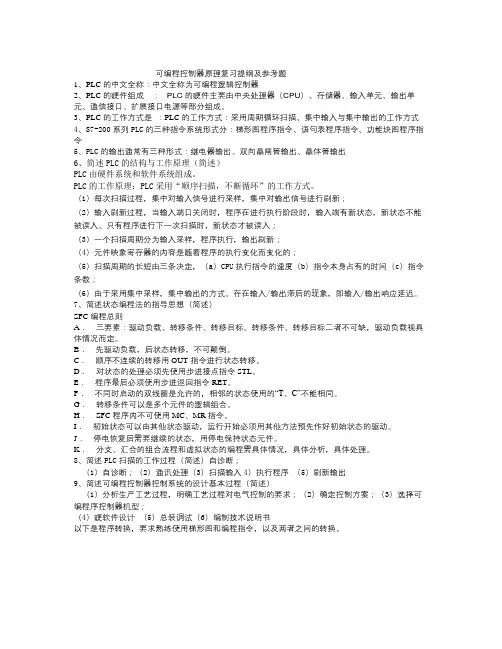

可编程控制器原理复习提纲及参考题1、PLC的中文全称：中文全称为可编程逻辑控制器2、PLC的硬件组成：PLC的硬件主要由中央处理器（CPU）、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成。
3、PLC的工作方式是：PLC的工作方式：采用周期循环扫描、集中输入与集中输出的工作方式4、S7-200系列PLC的三种指令系统形式分：梯形图程序指令、语句表程序指令、功能块图程序指令5、PLC的输出通常有三种形式：继电器输出、双向晶闸管输出、晶体管输出6、简述PLC的结构与工作原理（简述）PLC由硬件系统和软件系统组成。
PLC的工作原理：PLC采用“顺序扫描，不断循环”的工作方式。
（1）每次扫描过程，集中对输入信号进行采样，集中对输出信号进行刷新；（2）输入刷新过程，当输入端口关闭时，程序在进行执行阶段时，输入端有新状态，新状态不能被读入。
只有程序进行下一次扫描时，新状态才被读入；（3）一个扫描周期分为输入采样，程序执行，输出刷新；（4）元件映象寄存器的内容是随着程序的执行变化而变化的；（5）扫描周期的长短由三条决定，（a）CPU执行指令的速度（b）指令本身占有的时间（c）指令条数；（6）由于采用集中采样，集中输出的方式。
存在输入/输出滞后的现象，即输入/输出响应延迟。
7、简述状态编程法的指导思想（简述）SFC编程总则A．三要素：驱动负载、转移条件、转移目标。
转移条件、转移目标二者不可缺，驱动负载视具体情况而定。
B．先驱动负载，后状态转移，不可颠倒。
C．顺序不连续的转移用OUT指令进行状态转移。
D．对状态的处理必须先使用步进接点指令STL。
E．程序最后必须使用步进返回指令RET。
F．不同时启动的双线圈是允许的，相邻的状态使用的“T、C”不能相同。
G．转移条件可以是多个元件的逻辑组合。
H． SFC程序内不可使用MC、MR指令。
I．初始状态可以由其他状态驱动，运行开始必须用其他方法预先作好初始状态的驱动。

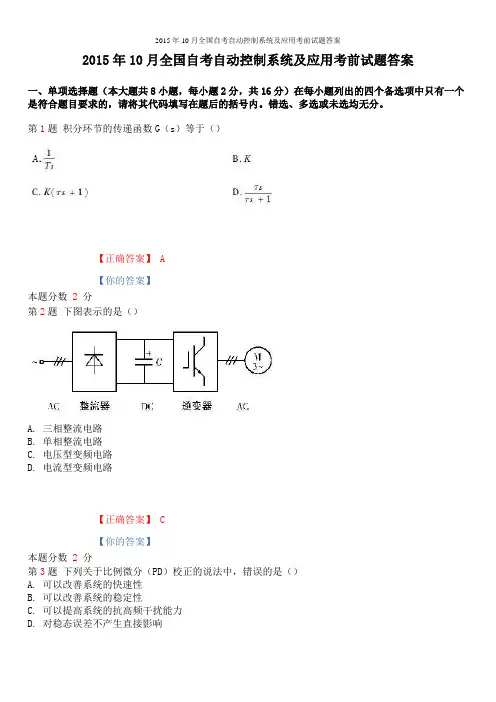

2015年10月全国自考自动控制系统及应用考前试题答案一、单项选择题（本大题共8小题，每小题2分，共16分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
第1题积分环节的传递函数G（s）等于（）【正确答案】 A【你的答案】本题分数2分第2题下图表示的是（）A. 三相整流电路B. 单相整流电路C. 电压型变频电路D. 电流型变频电路【正确答案】 C【你的答案】本题分数2分第3题下列关于比例微分（PD）校正的说法中，错误的是（）A. 可以改善系统的快速性B. 可以改善系统的稳定性C. 可以提高系统的抗高频干扰能力D. 对稳态误差不产生直接影响【正确答案】 C【你的答案】本题分数2分第4题下列所示的传递函数中，属于最小相位系统的是（）【正确答案】 B【你的答案】本题分数2分第5题【正确答案】 A【你的答案】本题分数2分第6题【正确答案】 A【你的答案】本题分数2分第7题已知某控制系统框图如下图所示，则该系统在单位阶跃信号作用下的稳态误差为（）A. 0B. ∞C. 1/K1D. K1【正确答案】 C【你的答案】本题分数2分第8题如果系统振荡环节的动态响应为等幅自由振荡，则其阻尼比为（）A. ξ<0B. ξ=0C. 0<ξ<1D. ξ≥1【正确答案】 B二、填空题（本大题共7小题，每小题2分，共14分）请在每小题的空格中填上正确答案。
错填、不填均无分。
第1题下图是______的图形符号。
【正确答案】（P53）MOS场效应管【你的答案】修改分数本题分数2分你的得分第2题在反馈校正中，根据是否经过______环节，可分为软反馈和硬反馈。
【正确答案】（P202）微分【你的答案】修改分数本题分数2分你的得分第3题下图表示的是______的图形符号。
【正确答案】（P53）双极晶体管【你的答案】本题分数2分修改分数你的得分___第4题【正确答案】【你的答案】修改分数本题分数2分你的得分第5题 ___【正确答案】（P152）ω=1T【你的答案】修改分数本题分数2分你的得分第6题下图是______的图形符号。
可编程控制器应用实训考试题及答案一、填空题1．是可编程序控制器最突出的特点之一。
2．两个接触器利用各自的触点封锁对方的控制电路，称为。
3．定时时间等于和的乘积。
4．在软件设计方面，PLC采用了特殊的工作方式。
5．PLC具有和功能，完成对模拟量的控制与调节。
6. TON用于的定时。
TONR用于累计。
TOF用于。
7. 十进制36.125转换成二进制= ，十六进制= ,BCD码用表示。
8. 是在微处理器与I/O回路之间采用的防干扰措施。
9. 在比较指令中W表示。
二、选择题1．CPU 逐条执行程序，将执行结果放到( )。
A输入映象寄存器 B输出映象寄存器 C 中间寄存器 D辅助寄存器2．高速计数器2的控制字节是（）。
A SMB37B SMB47C SMB57D SMB1373、高速计数器HSC0有（）种工作方式。
A 8种B 1种C 12种D 9种4、世界上第一台PLC生产于（）A． 1968年德国 B．1967年日本 C．1969年美国 D.1970年法国5、中断分离指令的操作码是（）。
A DISIB ENIC ATCHD DTCH三、判断题(T为正确F为错误)设M10.0为一个没有使用的中间继电器四、简答题1．可编程控制器的性能指标有哪些？五、设计题设计三相异步电动机的Y——△启动控制程序。
首先按总电源开关（I0.0）,接通总电源(Q0.0),然后接通启动开关(I0.1),使电动机绕组先实现Y接(Q0.1),经延时5S后,电动机绕组改为△接(Q0.2),延时用定时器T37实现。
按停车按纽（I0.2常闭），电动机停转。
参考答案一、填空题1．高可靠性 2．互锁3．时基定时值 4．循环扫描5．模数转换（A/D转换）数模转换（D/A转换）6．单一间隔许多时间间隔关断或故障事件后的延时7．100100.001 24.2 00110110.0001001001018．电气隔离9．整数二、选择题1.B2.C3. A4. C5.D三、改错PT前加上的数据可为0～32767的任意自然数。

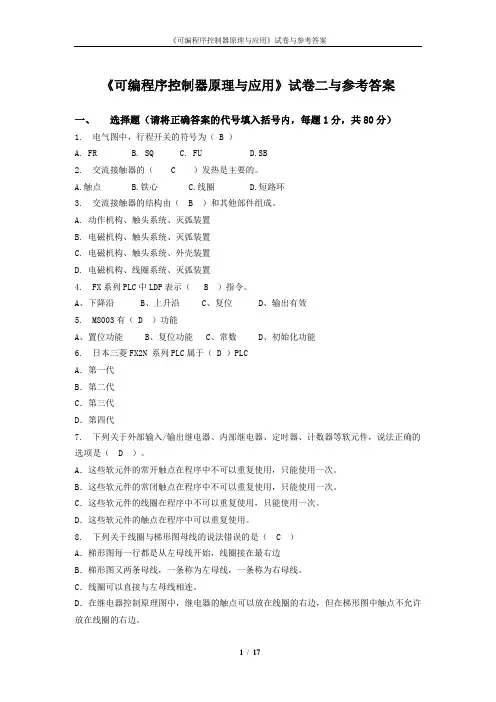

《可编程序控制器原理与应用》试卷二与参考答案一、选择题（请将正确答案的代号填入括号内，每题1分，共80分）1.电气图中，行程开关的符号为（ B ）A. FRB. SQC. FUD.SB2.交流接触器的（ C ）发热是主要的。
A.触点B.铁心C.线圈D.短路环3.交流接触器的结构由（ B ）和其他部件组成。
A. 动作机构、触头系统、灭弧装置B. 电磁机构、触头系统、灭弧装置C. 电磁机构、触头系统、外壳装置D. 电磁机构、线圈系统、灭弧装置4.FX系列PLC中LDP表示（ B ）指令。
A、下降沿B、上升沿C、复位D、输出有效5.M8003有（ D ）功能A、置位功能B、复位功能C、常数D、初始化功能6.日本三菱FX2N 系列PLC属于（ D ）PLCA．第一代B．第二代C．第三代D．第四代7.下列关于外部输入/输出继电器、内部继电器、定时器、计数器等软元件，说法正确的选项是（ D ）。
A．这些软元件的常开触点在程序中不可以重复使用，只能使用一次。
B．这些软元件的常闭触点在程序中不可以重复使用，只能使用一次。
C．这些软元件的线圈在程序中不可以重复使用，只能使用一次。
D．这些软元件的触点在程序中可以重复使用。
8.下列关于线圈与梯形图母线的说法错误的是（ C ）A．梯形图每一行都是从左母线开始，线圈接在最右边B．梯形图又两条母线，一条称为左母线，一条称为右母线。
C．线圈可以直接与左母线相连。
D．在继电器控制原理图中，继电器的触点可以放在线圈的右边，但在梯形图中触点不允许放在线圈的右边。
9.下列关于双线圈输出问题说法错误的选项是（ A ）A．双线圈输出在梯形图编程中会出现逻辑错误，因此当程序中出现双线圈输出问题时，程序会报错。
B．基本指令编程中，应尽量避免双线圈输出。
C．步进指令编程中，在不同的工步中出现双线圈输出是允许的。
D．同一编号的线圈在一个程序中使用两次以上称为双线圈输出。
10.梯形图编程过程中应符合一定的编程规则，下列（ B ）不属于基本规则A．并联块串联时应符合“左重右轻”原则B．线圈可以并联也可以串联。

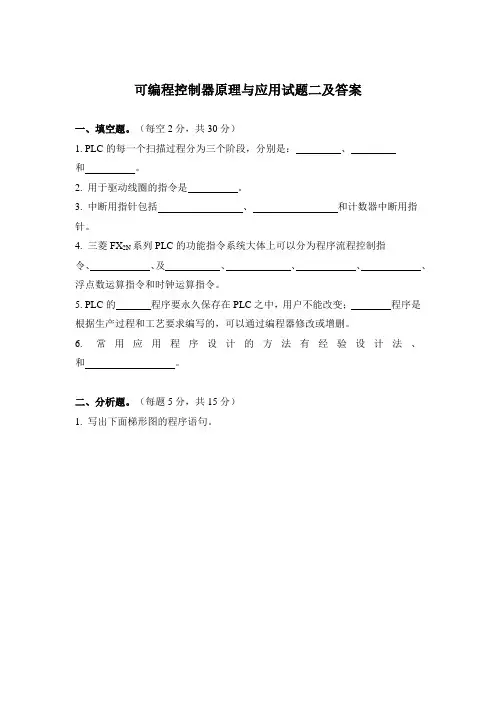

可编程控制器原理与应用试题二及答案一、填空题。
（每空2分，共30分）1. PLC的每一个扫描过程分为三个阶段，分别是：、和。
2. 用于驱动线圈的指令是。
3. 中断用指针包括、和计数器中断用指针。
4. 三菱FX2N系列PLC的功能指令系统大体上可以分为程序流程控制指令、、及、、、、浮点数运算指令和时钟运算指令。
5. PLC的程序要永久保存在PLC之中，用户不能改变；程序是根据生产过程和工艺要求编写的，可以通过编程器修改或增删。
6. 常用应用程序设计的方法有经验设计法、和。
二、分析题。
（每题5分，共15分）1. 写出下面梯形图的程序语句。
2. 指出下面梯形图中的错误（在错误处用A、B、C、……标明，不用改正）。
3. 写出下列梯形图的指令表，并解释图示程序中的Y0输出和Y1输出之间的关系。
与X0并联的触点Y0实现什么功能？三、根据指令表画出梯形图。
（10分）LD X1OR M1OR M2ANI X2OUT Y1OUT M1LD X0OUT T0K25OUT Y2LD T0OUT T1K20OUT Y3LD X4PLS M10LD M10RST C0LD X5OUT C0K10LD X5OUT Y4END四、设计题。
（45分）1. 利用定时器和计数器实现200s延时电路（10分）2. 设计用PLC控制三台电动机，按启动按钮间隔3秒顺序启动运行，按停止按钮逆序停机的程序（包括梯形图和指令表）（10分）。
3. 小车在AB两地分别启动，小车启动后自动返回A地，停100s，待装料，然后自动向B地运行，到达B地后停60s卸料，再返回A地，如此反复。
在运行过程中能随时停止。
（10分）4.如下图：用PLC控制自动轧钢机。
控制要求：当起动按钮按下，M1、M2运行，传送钢板，检测传送带上有无钢板的传感器S1（为ON），表明有钢板，则电动机M3正转，S1的信号消失（为OFF）检测传送带上钢板到位后S2有信号（为ON），表明钢板到位，电磁阀Y1动作，电动机M3反转，如此循环下去，当按下停车按钮则停机。

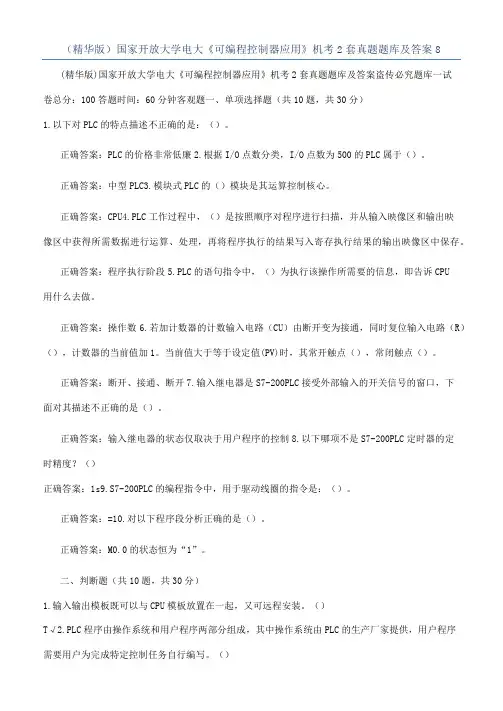

（精华版）国家开放大学电大《可编程控制器应用》机考2套真题题库及答案8(精华版)国家开放大学电大《可编程控制器应用》机考2套真题题库及答案盗传必究题库一试卷总分：100答题时间：60分钟客观题一、单项选择题（共10题，共30分）1.以下对PLC的特点描述不正确的是：（）。
正确答案：PLC的价格非常低廉2.根据I/O点数分类，I/O点数为500的PLC属于（）。
正确答案：中型PLC3.模块式PLC的（）模块是其运算控制核心。
正确答案：CPU4.PLC工作过程中，（）是按照顺序对程序进行扫描，并从输入映像区和输出映像区中获得所需数据进行运算、处理，再将程序执行的结果写入寄存执行结果的输出映像区中保存。
正确答案：程序执行阶段5.PLC的语句指令中，（）为执行该操作所需要的信息，即告诉CPU用什么去做。
正确答案：操作数6.若加计数器的计数输入电路（CU）由断开变为接通，同时复位输入电路（R）（），计数器的当前值加1。
当前值大于等于设定值(PV)时，其常开触点（），常闭触点（）。
正确答案：断开、接通、断开7.输入继电器是S7-200PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（）。
正确答案：输入继电器的状态仅取决于用户程序的控制8.以下哪项不是S7-200PLC定时器的定时精度？（）正确答案：1s9.S7-200PLC的编程指令中，用于驱动线圈的指令是：（）。
正确答案：=10.对以下程序段分析正确的是（）。
正确答案：M0.0的状态恒为“1”。
二、判断题（共10题，共30分）1.输入输出模板既可以与CPU模板放置在一起，又可远程安装。
（）T√2.PLC程序由操作系统和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用户为完成特定控制任务自行编写。
（）T√3.传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。
（）T√4.PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。
2014年10月全国自考可编程控制器原理及应用考前密卷02236(含答案)一、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
错填、不填均无分。
第1题 PLC的程序设计语言最常用的是___方式。
【正确答案】梯形图【你的答案】本题分数1分修改分数你的得分第2题数值运算有进位/借位时，C20设置专用继电器___为ON。
【正确答案】 1904【你的答案】本题分数1分修改分数你的得分第3题超小型机的用户存储容量一般在___之间。
【正确答案】 300～1000步【你的答案】本题分数1分修改分数你的得分第4题 TIM指令的时间增量为___。
【正确答案】 0.1s【你的答案】本题分数1分修改分数你的得分第5题每台PLC装一个上位链接单元通过计算机通用串行接口，可使上位计算机监视PLC之间的数据通信。
一台上位计算机最多可连接___台PLC。
【正确答案】 32【你的答案】本题分数1分修改分数你的得分第6题 CPM1A系列PLC程序容量为___字，数据存储器容量为1024字(读/写)+512字(只读)。
【正确答案】 2048【你的答案】本题分数1分修改分数你的得分第7题 MOV指令传送的通道数据或4位常数为___。
【正确答案】 BCD数据【你的答案】本题分数1分修改分数你的得分第8题远程I/O系统由远程I/O主站和___组成。
【正确答案】远程I/O从站【你的答案】本题分数1分修改分数你的得分第9题超小型机的用户存储容量一般在___步之间。
【正确答案】 300～1000【你的答案】本题分数1分修改分数你的得分第10题现场的输入信号通过光耦合送到___中，然后通过数据总线送给CPU。
【正确答案】输入数据寄存器【你的答案】二、简答题（本大题共4小题，每小题4分，共16分）第1题当IL的条件为OFF时，定时器、计数器和保持继电器的状态如何？【正确答案】定时器：复位。
计数器和保持继电器：保持当前状态。

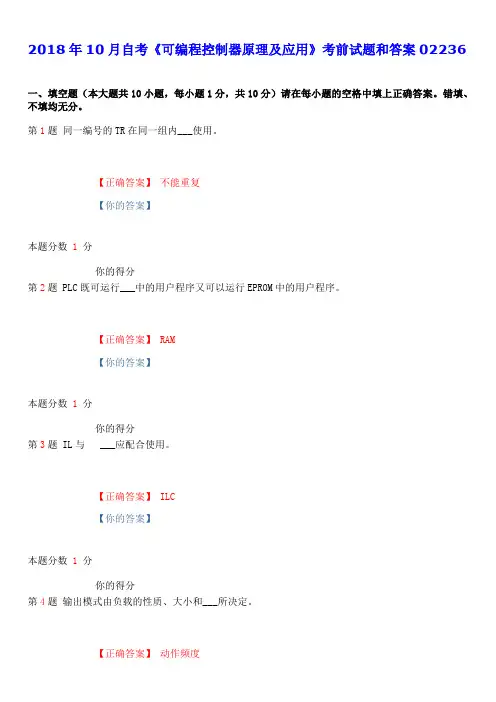

2018年10月自考《可编程控制器原理及应用》考前试题和答案02236一、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
错填、不填均无分。
第1题同一编号的TR在同一组内___使用。
【正确答案】不能重复【你的答案】本题分数1分你的得分第2题 PLC既可运行___中的用户程序又可以运行EPROM中的用户程序。
【正确答案】 RAM【你的答案】你的得分本题分数1分第3题 IL与 ___应配合使用。
【正确答案】 ILC【你的答案】你的得分本题分数1分第4题输出模式由负载的性质、大小和___所决定。
【正确答案】动作频度【你的答案】本题分数1分你的得分第5题存储器一般由存储体、地址译码电路、读写控制电路和___组成。
【正确答案】数据寄存器【你的答案】本题分数1分你的得分第6题梯形图的每条逻辑线路必须用继电器线圈、定时器、计数器或___作结束。
【正确答案】一个特殊指令【你的答案】本题分数1分你的得分第7题 C20型PLC的工作中首先需要将生产过程的控制要求编成程序，并输送到___中。
【正确答案】程序存储器【你的答案】本题分数1分你的得分第8题使用C20型PLC，当打算进行编程时应将工作方式开关选在___位置，当欲直接监视操作执行情况，则应将工作方式开关选在MONITOR位置。
【正确答案】 PROGRAM【你的答案】你的得分本题分数1分第9题可编程控制器采用一种可编程序的存储器，在其内部存储执行逻辑运算、___、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入和输出来控制各种类型的机械设备或生产过程。
【正确答案】顺序控制【你的答案】本题分数1分你的得分第10题 PLC的输入输出信号，以电气的性能分，有___和直流信号。
【正确答案】交流【你的答案】二、简答题（本大题共4小题，每小题4分，共16分）第1题操作人员使用工作方式选择开关可以选择哪几种工作方式?【正确答案】操作人员使用工作方式选择开关可以选择以下几种工作方式：（1）PROGRAM（编程）方式；（2）RUN（运行）方式；（3）MONITOR（监控）方式；（4）PROM方式；（5）CASSETTE方式。

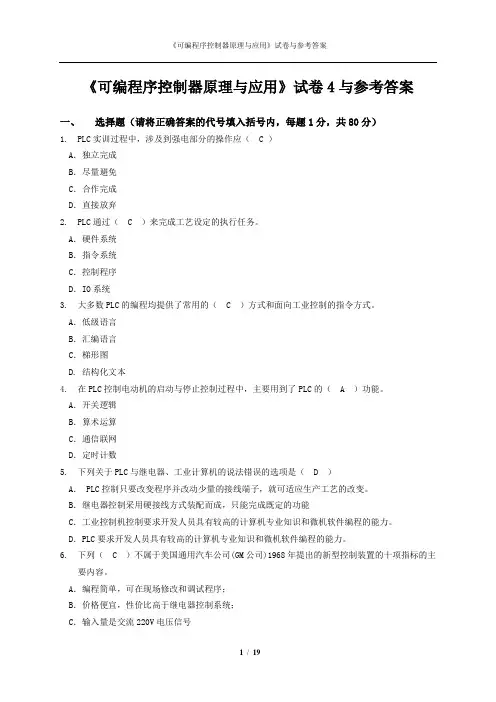

《可编程序控制器原理与应用》试卷4与参考答案一、选择题（请将正确答案的代号填入括号内，每题1分，共80分）1.PLC实训过程中，涉及到强电部分的操作应（ C ）A．独立完成B．尽量避免C．合作完成D．直接放弃2.PLC通过（ C ）来完成工艺设定的执行任务。
A．硬件系统B．指令系统C．控制程序D．IO系统3.大多数PLC的编程均提供了常用的（ C ）方式和面向工业控制的指令方式。
A．低级语言B．汇编语言C．梯形图D. 结构化文本4.在PLC控制电动机的启动与停止控制过程中，主要用到了PLC的（ A ）功能。
A．开关逻辑B．算术运算C．通信联网D．定时计数5.下列关于PLC与继电器、工业计算机的说法错误的选项是（ D ）A． PLC控制只要改变程序并改动少量的接线端子，就可适应生产工艺的改变。
B．继电器控制采用硬接线方式装配而成，只能完成既定的功能C．工业控制机控制要求开发人员具有较高的计算机专业知识和微机软件编程的能力。
D．PLC要求开发人员具有较高的计算机专业知识和微机软件编程的能力。
6.下列（ C ）不属于美国通用汽车公司(GM公司)1968年提出的新型控制装置的十项指标的主要内容。
A．编程简单，可在现场修改和调试程序；B．价格便宜，性价比高于继电器控制系统；C．输入量是交流220V电压信号D．具有灵活的扩展能力；7.下列（ B ）不属于PLC的主要功能A．定时/计数控制B．整流逆变C．步进控制D．数据处理8.下列不属于PLC的发展趋势的是（ C ）A．多功能化B．高速化C．高成本化D．高集成度9.三菱FX2N-48MR PLC按PLC按规模属于（ A ）A．微型机B．小型机C．中型机D．大型机10.三菱FX2N-48MR PLC按PLC结构形式来说，属于（ A ）A．整体式B．结构式C．抽屉式D．排列式11.下列关于模块式PLC，说法错误的是（ D ）A．模块式结构又叫积木式。
B．模块式结构的特点是把PLC的每个工作单元都制成独立的模块。
可编程控制器技术应用复习题（附答案）一、单选题（共71题，每题1分，共71分）1.M0—M15中，M0，M3数值都为1，其它都为0，那么，K4M0数值（）。
-----------A、9B、12C、10D、11正确答案：A2.下列指令使用正确的是（）。
-----------A、OUTB、MC、M100D、SETE、OUT正确答案：C3.FX系列PLC中PLF表示（）指令。
-----------A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A4.FX系列PLC中LDP表示（）指令。
-----------A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B5.FX2N系列可编程序控制器的上升沿脉冲指令，可以()。
-----------A、隔离电源干扰B、防止输入信号抖动C、配合高速计数器D、防止输入信号消失正确答案：B6.在使用FX2N可编程序控制器控制电动机星三角启动时，至少需要使用()个交流接触器。
-----------A、4B、5C、2D、3正确答案：D7.M0—M15中，M0数值为1，其它都为0，那么，K4M0数值（）。
-----------A、2B、3C、1D、4正确答案：C8.PLC的输出方式为晶体管型时，它适用于（）负载。
-----------A、感性B、交流C、直流D、交直流正确答案：C9.工业自动化控制中所用的电压一般是（）。
-----------A、交流B、混合式C、直流D、交变电压正确答案：C10.FX系列PLC中表示Run监视常开触点的是（）。
-----------A、M8001B、M8010C、M8014D、M8015正确答案：A11.以下程序是对输入信号X0进行()分频。
-----------A、二B、六C、八D、四正确答案：A12.FX系列PLC中，16位的数值传送指令（）。
-----------A、DMOVB、MOVC、MEAND、RS正确答案：B13.对于所有的FXCPU，表示1秒时钟脉冲的是（）。
复习题（一）一、填空题1、PLC 的输入模块一般使用（）来隔离内部电路和外部电路。
2、可编程控制器采用一种可编程序的存储器，在其内部存储执行（）、（）、定时、计数和（）等操作的指令，通过数字式和模拟式的输入和输出来控制各种类型的机械设备和生产过程。
3、CPU从（），从控制总线上给出读命令，从数据总线上得到读出的指令，并放到CPU内的指令寄存器中。
4、PLC以晶体管作为输出时，其负载的电源为（）。
5、同一编号的TR在同一组内（）使用。
二、判断题1、在循环程序处理过程中，CPU直接访问 I/O 模块中的输入地址区和输出地址区。
（）2、 MRES位置不能保持，将模式选择开关从STOP扳到MRES位置，可以复位存储器，使CPU回到初始状态（）3、时基反映了定时器的分辨率，时基越小分辨率越高，定时的时间越短；时基越大，分辨率越高，定时的时间越长。
（）4、S7-400只能执行暖启动（Warm restart）。
（）5、只需要下载用户程序块，就可以访问仿真PLC的外设I/O存储区。
（）6、两个转换一般用一个步将它们隔开，也可以直接相连（）三、选择题1、PLC的含义是（）（A）集散控制系统（B）现场总线（C）可编程控制器（D）可编程调节器2、PLC中不包括（）。
（A）CPU （B）输入/输出部件（C）物理继电器（D）存贮器3、按组成结构形式、容量和功能分，S7-200属于（）。
A. 小型高档整体式B. 小型高档模块式C. 中型高档整体式D. 中型高档模块式4、S7-300 电源模块、CPU模块和接口模块的安装插槽号顺序是（）。
A. 1、2、3B. 3、2、1C. 1、3、2D. 2、3、15、“S5T#5s_200ms”表示（）。
A. 16位S5TIME型数据B. 16位TIME型数据C. 32位S5TIME型数据D. 32位TIME型数据6、对站对象组态时，首先从硬件目录窗口中选择一个（）。
A. CPU 模块B. 电源模块C. 机架D. 接口模块7、数字量输入模块选择了允许硬件中断后，以每组两个输入点为单位，（）产生中断。
国家开放大学电大《可编程控制器应用》机考第二套真题题库及答案国家开放大学电大《可编程控制器应用》机考第二套真题题库及答案盗传必究试卷总分：100答题时间：60分钟客观题一、单项选择题（共10题，共30分）1.把可编程序控制器系统和（）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。
A继电器控制B集散控制C工业计算机控制D嵌入式2.按照（）来分类，PLC可分为低档PLC、中档PLC和高档PLC。
AI/O点数B结构形式CPLC的功能DPLC的体积3.PLC的计数器是（）。
A硬件实现的计数继电器B一种输入模块C一种定时时钟继电器D软件实现的计数单元4.PLC过程中，（）是按照顺序将所有信号读入到寄存输入状态的输入映像区中存储。
A输入采样阶段B程序执行阶段C网络通信D输出刷新阶段5.一条语句由一个操作码和一个操作数组成，操作数由（）和参数组成。
A标识符B参数C操作码D操作数6.S7-200有三种普通计数器，其中（）具有加计数和减计数两个输入端，通过获取对应计数输入信号的上升沿，进行加法、减法计数。
A加计数器（CTU）B减计数器（CTD）C可逆计数器（CTUD）7.输入继电器是PLC接受外部输入的开关信号的窗口，下面对其描述正确的是（）。
A输入继电器有线圈和触点B输入继电器触点可以无限制使用C输入继电器的状态仅取决于用户程序的控制D输入继电器只有常开触点8.S7-200PLC定时器指令中，T36的定时精度为0.01，如果设定值为100，则其定时时间为（）。
A0.0001B0.01C0.1D19.S7-200PLC的编程指令中，用于驱动线圈的指令是：（）。
ALDBANDCORD=10.对以下程序段分析正确的是（）。
A如果M0.1的状态设置为“0”，M0.0的状态恒为“0”。
B如果M0.1的状态设置为“1”，M0.0的状态恒为“0”。
CM0.0的状态恒为“0”。
DM0.0的状态恒为“1”。
二、判断题（共10题，共30分）1.PLC的输入和输出量有开关量和模拟量两种。
2015年10月全国自考微型计算机原理与接口技术考前密卷和答案一、单项选择题（C语言程序设计本大题共6小题，每小题1分，共6分）在每小题列出的四个备选项中只有一个选项是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
第1题 35H是某个字符的ASCII码，那么这个字符是（）A. 2B. 3C. 4D. 5【正确答案】 D【你的答案】本题分数1分第2题【正确答案】 C【你的答案】本题分数1分第3题设有以下语句：struct st{int n;struct st*next;};struct st a［3］={5,&a［1］,7,&a［2］,9,‘\\0’},*p;p=&a［0］;表达式(++p)→n的值为（）A. 5B. 7C. 9D. ‘\\0’【正确答案】 B【你的答案】本题分数1分第4题若有以下定义，则值为3的表达式是（）int a［］＝ {1，2，3，4，5，6，7，8，9，10}，*p＝a；A. p＋＝2，*（p++）B. p＋＝2，*++pC. p＋＝3，*p++D. p＋＝2，++*p【正确答案】 A【你的答案】本题分数1分第5题若要打开 A 盘根目录下名为 fdata.dat 的文本文件进行读操作，应调用（）A. fopen(“A:＼fdata.dat”,“w”)B. fopen(“A:＼fdata.dat”,“r”)C. fopen(“A:＼fdata.dat”,“rb”)D. fopen(“A:＼fdata.dat”,“wr”)【正确答案】 B【你的答案】本题分数1分第6题设指针x指向的整型变量值为25，则“printf（“%d＼n”，++*x）；”的输出是（）A. 23B. 24C. 25D. 26【正确答案】 D二、单项选择题（单片机原理与接口技术本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个选项是符合题目要求的，请将其代码填写在题后的括号内。
（精华版）国家开放大学电大《可编程控制器应用》机考2套真题题库及答案3(精华版)国家开放大学电大《可编程控制器应用》机考2套真题题库及答案盗传必究题库一试卷总分：100答题60分钟客观题一、单项选择题（共10题，共30分）1.把可编程序控制器系统和（）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。
正确答案：集散控制 2.根据I/O点数分类，I/O点数为2052的PLC属于（）。
正确答案：大型PLC3.（）将输入端不同电压或电流信号转换成微处理器所能接收的电平信号。
正确答案：输入模板 4.PLC工作过程中，（）是按照顺序将所有信号读入到寄存输入状态的输入映像区中存储。
正确答案：输入采样阶段 5.PLC的语句指令中，（）定义要执行的功能，即告诉CPU该做什么。
正确答案：操作码 6.通电延时定时器（TON）的输入（IN）电路（）时被复位，复位后其常开触点（），常闭触点（），当前值等于0。
正确答案：断开、断开、接通7.输入继电器是S7-200PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（）。
正确答案：输入继电器的状态仅取决于用户程序的控制8.S7-200PLC定时器指令中，T36的定时精度为0.01s，如果设定值为100，则其定时时间为（）。
正确答案：1s9.指出下列正确的指令。
（）正确答案：LDN M0.010.对以下程序段分析正确的是（）。
正确答案：M0.0的状态恒为“0”。
二、判断题（共10题，共30分）1.PLC的输入和输出量有开关量和模拟量两种。
开关量I/O用最大I/O点数表示，模拟量I/O点数用最大I/O通道数表示。
（）T√ 2.PLC程序由操作系统和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用户为完成特定控制任务自行编写。
（）T√ 3.PLC控制系统的可靠性一定比工控机应用系统的可靠性差。
（）F× 4.PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。
2015年10月全国自考可编程控制器原理及应用考前密卷02236(含答案)一、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
错填、不填均无分。
第1题当IL未接通时，IL和ILC之间的输出都为___。
【正确答案】OFF【你的答案】本题分数1分修改分数你的得分第2题电池异常时，C20设置专用继电器___为ON。
【正确答案】 1808【你的答案】本题分数1分修改分数你的得分第3题 C20共有48个计数器，具有高速定时功能，其高速定时的范围是___s。
【正确答案】 00.00~99.99【你的答案】本题分数1分修改分数你的得分第4题 PLC按I/O的总点数分类，超过___点的为超大型机。
【正确答案】 896【你的答案】本题分数1分修改分数你的得分第5题光传送I/O系统由远程I/O主站和___组成，是实现进一步的分散远程I/O控制。
【正确答案】光I/O单元【你的答案】修改分数本题分数1分你的得分第6题所谓步就是指令的执行，一步就是执行一个___。
【正确答案】指令【你的答案】本题分数1分修改分数你的得分第7题 CPU从___，从控制总线上给出读命令，从数据总线上得到读出的指令，并放到CPU内的指令寄存器中。
【正确答案】地址总线上给出存储地址【你的答案】修改分数本题分数1分你的得分第8题对于系统输出的变化不是很频繁，建议优先选用___型输出模块。
【正确答案】继电器【你的答案】本题分数1分你的得分修改分数第9题 PLC与继电器控制比较，当控制内容改变时，继电器控制须改变继电器与配线，PLC则___。
【正确答案】只须改变程序【你的答案】本题分数1分你的得分修改分数第10题输出接口电路一般由数据寄存器、___和中断请求电路集成而成。
【正确答案】选通电路【你的答案】二、简答题（本大题共4小题，每小题4分，共16分）第1题简述欧姆龙C28P?CDR?A型PLC的特性：(1)输入电源、输入点数；(2)输出形式、输出点数。
【正确答案】（1）输入电源和输入点数分别为：DC24V、16点。
（2）输出形式和输出点数分别为：继电器输出、12点。
【你的答案】本题分数4分你的得分修改分数第2题分别说明STC与CLC两条指令的功能。
【正确答案】 STC指令的功能：将进位标志(1904)置ON。
CLC指令的功能：清进位标志(1904)为OFF。
【你的答案】本题分数4分你的得分修改分数第3题指令TIM和TIMH有什么不同？【正确答案】 TIM设定时间在0～999.9s,时间增量为0.1s。
TIMH设定时间在00.00～99.99s,时间增量为0.01s。
【你的答案】本题分数4分你的得分修改分数第4题简述可编程序控制器的常用编程语言。
【正确答案】可编程序控制器的语言有很多种，不同的生产厂家、不同的机种采用的也不一样，一般分三种方式。
（1）记述方式。
一般用文字或数字式来表示。
（2）线路图方式。
是用逻辑图或线路图来表示的。
梯形图方式就是用线路图表示的。
（3）图表方式。
是用图或表来表示的，比较直观。
当前，程序设计语言最常用的是梯形图方式。
【你的答案】三、简单分析题（本大题共6小题，每小题5分，共30分）第1题画出该段指令程序对应的梯形图。
LD 0002AND NOT TIM01TIM01#0010LD TIM01AND NOT 1001LD 1001AND NOT TIM01OR LDOUT 1001【正确答案】【你的答案】本题分数5分修改分数你的得分第2题写出图示梯形图对应的指令程序。
【正确答案】 LD 0002OR 0500AND NOT 0003OUT 0500LD 0004AND 0500OR 0501AND NOT 0005OUT 0501【你的答案】本题分数5分修改分数你的得分第3题写出图示梯形图对应的指令程序。
【正确答案】 LD 0000OR 0002AND NOT 0001OUT 0500TIM00#0050LD TIM00OUT 0501【你的答案】修改分数本题分数5分你的得分第4题画出该段指令程序对应的梯形图。
LD 1000OR 0000AND NOT TIM01OUT 1000LD 1000TIM01#0015LD 1000AND NOT TIM01OUT0500【正确答案】【你的答案】修改分数本题分数5分你的得分第5题写出图示梯形图对应的指令程序。
【正确答案】 LD 0002OR 0500AND NOT TIM01OUT 0500TIM00#0300LD TIM00AND NOT 1000OUT 0501LD 0003OR 1000OUT 1000TIM01#0200【你的答案】本题分数5分修改分数你的得分第6题画出该段指令程序对应的梯形图。
LD 0002OR 0500AND NOT 0003AND NOT 0501OUT 0500LD 0004OR 0501AND NOT 0005AND NOT 0500OUT 0501【正确答案】【你的答案】四、简单应用题（本大题共2小题，每小题10分，共20分）第1题已知控制电路的梯形图如下，根据输入波形图，试画出输出波形图。
【正确答案】 0000的上升沿使0500置位，0001的下降沿使0500复位。
【你的答案】本题分数10分你的得分修改分数第2题已知控制电路的梯形图如下，根据输入波形图，试画出输出波形图。
断开。
【正确答案】 0002按下时，0500接通，30s后0501通，0003通时，0501断开，20s后0500【你的答案】五、设计题（本大题共2小题，每小题12分，共24分）设计一个PLC的控制方案控制三台电动机相互协调工作，其动作要求是：M1起动10s后，M2起动；M2起动15s后，M3起动；M1停车10s后,M2停车；M2停车30s后，M3停车；M2停车，M1马上停车；15s后，M3停车；M3停车，M1和M2马上停车。
试：第1题 I/O分配表；【正确答案】此为电机的顺序控制，主要注意电机间的互锁。
I/O分配表输入：M1起动按钮：0000 M1停车按钮：0001 M2停车按钮：0002 M3停车按钮：0003 输出： M10501M20502 M30503【你的答案】本题分数4分你的得分修改分数第2题设计梯形图；【正确答案】【你的答案】修改分数本题分数4分你的得分第3题写出指令语句表程序。
【正确答案】指令语句表程序 LD 0000 OR 0501 AND NOT 0001 AND NOT 0002 AND NOT 0003 OUT 0501 TIM00 #0100 LD TIM00 OR 0502 AND NOT 1000 AND NOT 0002 AND NOT 0003 OUT 0502 TIM01 #0150 LD TIM01 OR 0503 AND NOT 1001 AND NOT 1002 AND NOT 0003 OUT 0503 LD 0001 TIM02 #0100 LD TIM02 OUT 1000 TIM03 #0300 LD TIM03 OUT 1001 LD 0002 TIM04#0150 LD TIM04 OUT 1002 END 【你的答案】本题分数4分你的得分修改分数两台电动机的控制要求为：第一台运转5秒后停止，切换到第二台运转，10秒后第二台自动停止。
要求：第1题写出I/O分配表;【正确答案】电机的顺序控制，主要由定时器控制。
I/O分配表输入：SB 0000起动输出：KM1 0501电机1接触器 KM2 电机2接触器【你的答案】本题分数4分你的得分修改分数第2题画出梯形图;【正确答案】【你的答案】修改分数本题分数4分你的得分第3题写出指令语句表程序。
【正确答案】 LD 0000 DIFU 1000 LD 1000 OR 1001 AND NOT TIM01 OUT 1001 LD 0500 TIM00 #0050 LD TIM00 TIM01 #0100 LD 1001 AND NOT TIM01 OUT 0501 LD 1001 OUT 0502 END【你的答案】。
