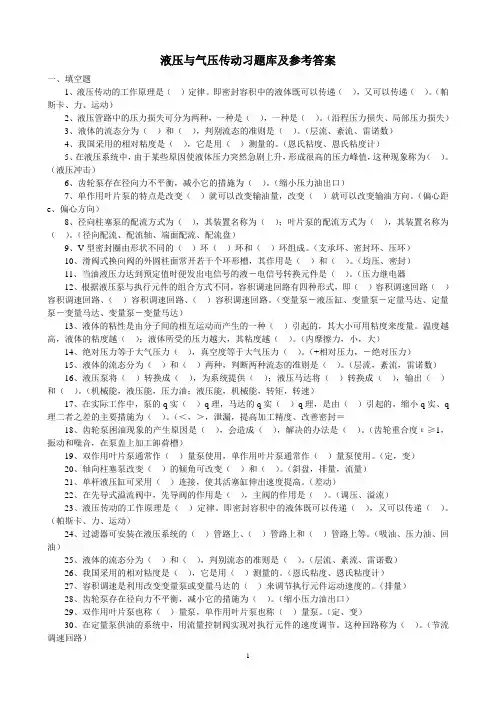

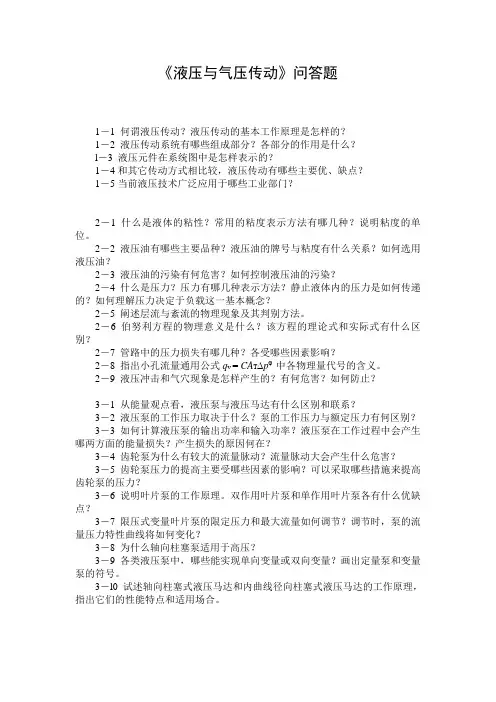

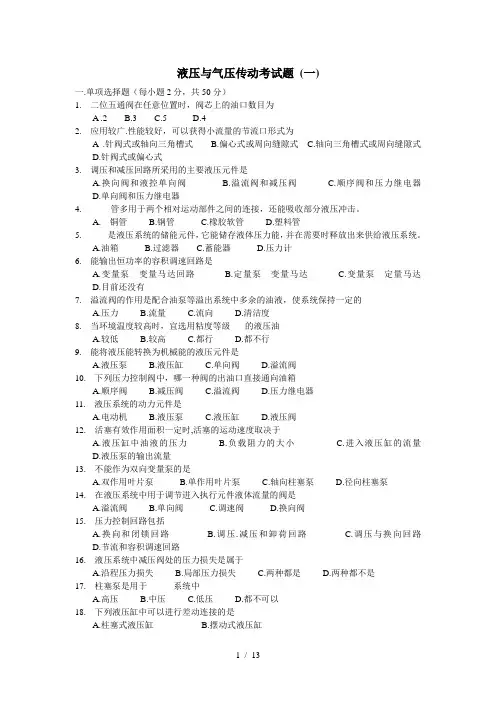

一、填空题每空2分,共40分1．液压传动中,压力决于_负载_,速度决定于流量;2．液压传动中,_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用_40o C时的运动粘度mm2/s为其标号;4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和;5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_;6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成;二、单选题每小题2分,共20分1．压力对粘度的影响是 BA 没有影响B 影响不大C 压力升高,粘度降低D 压力升高,粘度显着升高2．目前,90%以上的液压系统采用A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度,下面那个说法是正确的A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的,那么在液体通过任一截面时,以下说法正确的是 CA 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中,分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数,那么三者的关系是 CA Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是AA H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是 CA 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在 A 时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现DA 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是 CA 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题每空1分,共25分1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在各个方向相等;2．液体在管道中的流动状态有两种,即层流和紊流;流态可用雷诺数来判断;3．液压系统的调速方法分为节流调速、容积调速和节流容积调速;4．定量泵节流调速系统中,泵的供油一部分按速度要求由流量阀调节后流往执行元件,多余油液由溢流阀流回油箱,同时也就稳定了泵的供油压力;5、某一元件的工作状态突变引起油压急剧上升,一瞬间突然产生很高的压力峰值,同时发生急剧的压力升降交替的阻尼波动过程称为液压冲击;6、在液流中,由于压力降低到有气泡形成的现象,统称为空穴现象;7、齿轮泵工作时,轮齿在过渡中要经历"容积在封死状态下变化"的过程称为困油;为了消除这种现象,通常采用开卸荷槽的办法;8、单作用叶片泵转子每转一周,完成吸、排油各1次,可方便地改变偏心距的大小,就改变它的排量,因此,一般做成变量泵;9、压力阀的共同特点是利用压力和弹簧力相平衡的原理来进行工作的;10、实际工作时,溢流阀开口的大小是通过压力的变化来自动调整的;11、轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成,改变斜盘倾角,可以改变泵的排量;12、马达是执行元件,输入的是压力油,输出的是力和力矩;二、判断题对的打“√”,错的打“×”,每题1分,共15分1．√减压阀主要用于降低系统某一支路的油液压力,它能使阀的出口压力基本不变;2．×单杆活塞式液压缸差动联接时,无杆腔压力必大于有杆腔压力;3．√容积调速回路既无溢流损失,也无节流损失,故效率高,发热少;但速度稳定性则不如容积节流调速回路;4、×根据液体的连续性方程,液体流经同一管内的不同截面时,流经较大截面时流速较快;5、×液压传动系统中,压力的大小取决于油液流量的大小;6、×温度对油液粘度影响是：当油液温度升高时,其粘度随着升高;7、√直动式电磁换向阀是利用电磁力直接推动阀芯换向;8、×调速阀与节流阀的调速性能一样;9、√根据实验结果而推荐的可连续使用的最高压力为泵的额定输出压力;10、×单向阀用作背压阀时,应将其弹簧更换成软弹簧;11、×安装于液压泵吸油口的滤油器常用烧结式的滤油器;12、√利用液压缸差动连接实现的快速运动回路,一般用于空载;13、√液控单向阀控制油口不通压力油时,其作用与单向阀相同;14、√利用远程调压阀的远程调压回路中,只有在溢流阀的的调定压力高于远程调压阀的调定压力时,远程调压阀才能起作用;15、×双作用叶片泵可为变量泵;三、选择题每小题分,共15分1、液压泵能实现吸油和压油,是由于泵的c变化;a、动能；b、压力能；c、密封容积；d、流动方向2、用定量泵和变量马达的容积调速方式,又称为d调速;a、开式油路b、闭式油路c、恒转矩回路d、恒功率回路3、外圆磨床液压系统因为采用了c换向回路,从而使工作台运动获得了良好的换向性能,提高了换向精度;a、压力控制制动；b、时间控制制动；c、行程控制制动；d、电气控制制动4、液压油d,常常是液压系统发生故障的主要原因;a、温升过高；b、粘度太小；c、粘度太大；d、受到污染;5、双作用叶片泵从转子__b__平衡考虑,叶片数应选__c__；单作用叶片泵的叶片数常选__d__,以使流量均匀;a 轴向力、b径向力；c 偶数；d 奇数;6、__a___叶片泵运转时,存在不平衡的径向力；__b__叶片泵运转时,不平衡径向力相抵消,受力情况较好;a 单作用；b 双作用;7、对于斜盘式直轴式轴向柱塞泵,其流量脉动程度随柱塞数增加而__b__,__c__柱塞数的柱塞泵的流量脉动程度远小于具有相邻＿d＿柱塞数的柱塞泵的脉动程度;a 上升；b 下降;c 奇数；d 偶数;8、液压泵的理论输入功率___a__它的实际输出功率；液压马达的理论输出功率__b___其输入功率;a 大于；b 等于；c 小于;9、溢流阀在执行工作的时候,阀口是__a__的,液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定;a 常开；b 常闭;10、为使三位四通阀在中位工作时能使液压缸闭锁,应采用__a___型阀;a "O" 型阀、b "P" 型阀、c "Y"型阀;四、简答题每小题4分,共20分•如图所示,溢流阀1的调节压力为P1=40×105Pa,溢流阀2的调节压力为P2＝30×105Pa;问：当两个二位二通电磁换向阀同时得电即1DT、2DT得电时,泵的出口压力P等于多少答：泵的出口压力为0;2、简单说明液压传动系统的组成;答：动力装置;是把机械能转换为液体压力能的装置;执行元件;是将液体的压力能转换为机械能的装置;控制调节元件;是指控制或调节系统压力、流量、方向的元件;辅助元件;是在系统中起散热、贮油、蓄能、连接、过滤、测压等等作用的元件;工作介质;在系统中起传递运动、动力及信号的作用;3、简述伯努利方程的物理意义;答：其物理意义是：在密闭的管道中作恒定流量的理想液体具有三种形式的能量动能、位能、压力能,在沿管道流动的过程中,三种能量之间可以相互转化,但是在管道任一断面处三种能量总和是一常量;4、试述液压泵工作的必要条件;答：1必须具有密闭容积;2密闭容积要能交替变化;3吸油腔和压油腔要互相隔开,并且有良好的密封性;5、为什么说先导式溢流阀的定压精度比直动式溢流阀高答：先导式溢流阀将控制压力的流量与主油路分开,从而减少了弹簧力变化以及液动力等对所控制压力的干扰;六、计算题共20分1、8分液压泵的输出压力=10 MPa,泵转速 n=1400 r／min,排量 V=46 mL／r,容积效率=,总效率＝0．9;试求液压泵的输出功率和驱动泵的电动机功率;解：a输出功率为：输出流量==Vnηpv=min输出功率P0=p=kWb求电动机的功率Pi=P0/ηP= KW2、12分图示一个液压泵驱动两个结构相同相互串联的液压缸,已知两缸尺寸相同,缸筒内径D=80mm,活塞杆直径d=40mm,负载F1=F2=6000N,液压泵供油流量Q=25L/min,求液压泵的供油压力P1及两个液压缸的活塞运动速度V1,V2;P2对液压缸1产生的作用力：F2’=P2xA2=4484NP1=F1+F2’/A1=MPa2、V1=Q/A1=5m/minV2=V1xA2/A1=m/min一、填空题每空1分,共20分1．液压传动是以压力能来传递和转换能量的;3．液体在管中流动时,存在层流和紊流两种流动状态;液体的流动状态可用临界雷诺数来判定; 4．液压系统中的压力,即常说的表压力,指的是相对压力; 5．液体流动时的压力损失可以分为两大类,即沿程损失压力损失和局部损失压力损失;6．在液流中,由于压力降低到有气泡形成的现象统称为空穴现象;7．双作用叶片泵一般为定量泵；单作用叶片泵一般为变量泵;9、三位换向阀处于中间位置时,其油口P、A、B、T间的通路有各种不同的联结形式,以适应各种不同的工作要求,将这种位置时的内部通路形式称为三位换向阀的中位机能;10．压力阀的共同特点是利用液体压力和弹簧力相平衡的原理来进行工作的;二、选择题每个空格1分,共10分1．流量连续性方程是 C 在流体力学中的表达形式,而伯努利方程是 A 在流体力学中的表达形式;A、能量守恒定律；B、动量定理；C、质量守恒定律；D、其他；2．液压系统的最大工作压力为10MPa,安全阀的调定压力应为 CA、等于10MPa；B、小于10MPa；C、大于10MPa3． A 叶片泵运转时,存在不平衡的径向力； B 叶片泵运转时,不平衡径向力相抵消,受力情况较好;A 、单作用；B、双作用;5、有两个调整压力分别为5 MPa和10 MPa的溢流阀串联在液压泵的出口,泵的出口压力为 C ；并联在液压泵的出口,泵的出口压力又为 A ;A、5 MPa；B、10 MPa；C、15 MPa；D、20 MPa；6．在先导式减压阀工作时,先导阀的作用主要是C ,而主阀的作用主要作用是 A ; A、减压；B、增压；C、调压;三、图形符号识别题10分答：1 三位五通电液动换向阀 2 二位二通机动换向阀3过滤器 4 溢流阀5节流阀6单向阀7单向变量泵8 调速阀9外控顺序阀10液控单向阀四、分析题33分1．在下面各图中,请指出各液压泵是什么液压泵;当各图输入轴按顺时方向旋转时,指出A、B口哪个为吸油口,哪个为压油口;每小题4分,共12分;答：a齿轮泵、A为吸油口、B为压油口；b双作用叶片泵、A为压油口、B为吸油口；c单作用叶片泵、A为压油口、B为吸油口；2．分析以下各回路,指出各图中压力计的读数;每小题2分,共12分答：ap计=0；bp计=Δp; cp计=F/A;d p计=0e p计=p y—Δp;f p计=pM3．下图所示的三个液压缸的活塞杆直径均为d,活塞直径均为D,已知输入流量为q,压力为p,分析各缸运动件的运动方向及写出推力F和速度v的表达式;每小题3分,共9分答：a 左、 pπD2/4 4q/πD2b 右、 pπD2-d2/4 4q/πD2-d2c 左、 pπd2/4 4q/πd2五、计算题27分1、如下图所示,为两结构尺寸相同的液压缸,其有效作用面积A1=100c㎡,A2=80c㎡,p1=1MPa液压泵的流量q1=12L/min,若不计摩擦损失和泄漏,试求：12分1）两缸负载相同时,两缸的负载和速度各为多少2）缸1不受负载时,缸2能承受多少负载3）缸2不受负载时,缸1能承受多少负载解：1当F1=F2时,F1=F2=p1A1/= 3分V1=q1/A1=minV2=v1A2/A1=×=min 3分2当F1=0时,F2=p1A1/=12500N 3分3当F2=0时,F1=p1A1=10000N 3分2．如下图所示,已知A1=20c㎡,A2=10c㎡,F=5kN,q p=16L/min,q T=min,p y=5Mpa,若不计管路损失,试求：15分1电磁铁断电时,p1= P2= V=；2电磁阀通电时,p1= P2= V= 溢流阀的溢流量Δq=;解：1当电磁断电时,由于油路直接与油箱相同,p2=01分P1=F/A1=2分V=qp/A1=8m/min 2分2当电磁铁通电时P1=py=5MPa2分P1A1=p2A2+F2分P2=5MPa 2分V=qT/A2=min 2分Δq=qp-q1=qp—vA1=15L/min 2分一、填空题每空1分,共20分1.液压传动是以压力能来传递和转换能量的;2.、液压传动装置由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成,其中动力元件和执行元件为能量转换装置;3.液体在管中流动时,存在层流和紊流两种流动状态;液体的流动状态可用临界雷诺数来判定;4.液压系统中的压力,即常说的表压力,指的是相对压力;5.在液压系统中,由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值,同时发生急剧的压力升降交替的阻尼波动过程称为液压冲击;6.单作用叶片泵转子每转一周,完成吸、排油各 1次,同一转速的情况下,改变它的偏心距可以改变其排量;7.三位换向阀处于中间位置时,其油口P、A、B、T间的通路有各种不同的联结形式,以适应各种不同的工作要求,将这种位置时的内部通路形式称为三位换向阀的中位机能;8.压力阀的共同特点是利用液体压力和弹簧力相平衡的原理来进行工作的;9.顺序阀是利用油路中压力的变化控制阀口启闭,以实现执行元件顺序动作的液压元件;二、选择题请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内每选择一个正确答案1分,共10分1．流量连续性方程是 C在流体力学中的表达形式,而伯努利方程是 A 在流体力学中的表达形式;A能量守恒定律； B动量定理； C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa,安全阀的调定压力应为 CA等于10MPa；B小于10MPa；C大于10MPa 3． A 叶片泵运转时,存在不平衡的径向力； B 叶片泵运转时,不平衡径向力相抵消,受力情况较好;A 单作用；B、双作用4. 一水平放置的双杆液压缸,采用三位四通电磁换向阀,要求阀处于中位时,液压泵卸荷,液压缸浮动,其中位机能应选用 D ；要求阀处于中位时,液压泵卸荷,且液压缸闭锁不动,其中位机能应选用 B ;A. O型B. M型 C 、 Y型D. H型5． B 在常态时,阀口是常开的,进、出油口相通；A 、 C 在常态状态时,阀口是常闭的,进、出油口不通;A 溢流阀；B减压阀；C 顺序阀三、图形符号识别题10分答：a单向定量泵 b 液控单向阀c节流阀 d 压力继电器e单向变量马达f调速阀g减压阀h 内控顺序阀i三位四通电液换向阀j 两位五通手动换向阀四、分析题33分2．分析以下各回路中,溢流阀各起什么作用每小题2分,共12分2、a溢流稳b做背压阀; c作安全阀; d做安全阀e溢流稳压f卸荷3．下图所示的三个液压缸的活塞杆直径均为d,活塞直径均为D,已知输入流量为q,压力为p,分析各缸运动件的运动方向及写出推力F和速度v的表达式;每小题3分,共9分答：a 左、 pπD2-d2/4 4q/πD2-d2b 右、 pπd2/4 4q/πd2c 右、 pπD2/4 4q/πD2五、计算题27分1．如下图所示,两串联双杆活塞杆液压缸的有效作用面积A1=50c㎡,A2=20c㎡,液压泵的流量q v=3L/min,负载F1=5kN,F2=4kN,不计损失,求两缸工作压力p1、p2及两活塞运动速度v1、v2;12分解：1V1=q p/A1=3×10-3/50×10-4=min 3分2V2=q p/A2=min3P2=F2/A2=4000/20×10-4=2MPa3分4P1A1=p2A2+F2P1=F2+p2A2/A1=3MPa3分2.在图示平衡回路中,已知液压缸直径D=100mm,活塞杆直径d=70mm,活塞及负载总重G=15kN,提升时要求在内达到稳定上升速度v=6m/min;试求：1、溢流阀和顺序阀的调定压力；2、为满足上升速度的要求,液压缸所需要的流量;15分2、15分1当1YA通电时,顺序阀不工作,下腔的压力为：P=G+F惯/π/4D2-d2 3分F惯=ma=G/g×v/t= 3分∴p=4MPa溢流阀调整压力Py≥p=4MPa2当活塞带负荷停止运动时,为避免自重下滑,顺序阀的调整压力为：Px≥G/A2=4G/πD2-d2= 3分3液压缸所需要流量应满足上升速度的要求,∴q=vA2=24L/min 3分计算题1.一限压式变量叶片泵向定量液压马达供油;已知定量液压马达排量V m=20ml/r,容积效率ηmv=,机械效率ηmm=,负载扭矩M=10Nm,变量叶片泵特性曲线如图示,设在压力管路中有Mpa的压力损失,试求：1．液压泵的供油压力；2．液压马达的转速；3．液压马达的输出功率；4．液压泵的驱动功率设液压泵的总效率ηp=q20 L/minΔPPMPa二．三个液压缸串联连接,液压缸的活塞直径均为100mm,活塞杆直径均为65mm,液压泵的供油流量q p=25L/min,供油压力P P=10Mpa, 如果三个液压缸所承受的负载F均相同,求：1．负载F的值;2．三个液压缸正向前进时的运动速度各为多少三、在图示回路中,已知活塞运动时的负载F=,活塞面积A=15×10-4m2,溢流阀调整值为P P=,两个减压阀的调整值分别为P J1=和P J2=2Mpa,如油液流过减压阀及管路时的损失可忽略不计,试确定活塞在运动时和停在终点端位时,A、B、C三点的压力值;四、图示液压回路,已知泵的流量q p=8L/min,液压缸两腔的有效面积A1=2A2=50cm2,溢流阀调整压力P y=,负载F=10000N,节流阀孔口为薄壁小孔,流量系数C q=,节流阀通流面积A T=,油液密度ρ=900kg/m3,背压阀的调整压力P b=;试求：1 回路中活塞的运动速度；2 液压泵的工作压力;五、某液压泵在转速n=950r/min时,理论流量q t=160L/min;在同样的转速和压力p=时,测得泵的实际流量为q=150L/min,总效率η=,求：1．泵的容积效率；2．泵在上述工况下所需的电动功率；3．驱动泵的转矩多大六、如图所示,一个泵驱动两个串联的液压缸,已知活塞直径D=90mm,活塞杆直径d=60mm,负载F1=F2=10000N,液压泵输出流量Q=25L/min,不计容积损失和机械损失,求液压泵的输出压力及活塞运动速度;七、如图液压回路可实现快进、工进和快退三个动作控制,已知液压缸的无杆腔面积A1=50cm2,有杆腔面积A2=30cm2,液压泵的流量为10升/分,溢流阀的调节压力p y =2 .2Mpa,节流阀的开口面积A T=,阀的流量系统为C d=,油液密度ρ=900kg/m3;液压缸工进时的负载为10KN快进和快退无负载,不计摩擦损失和泄漏,要求：1、分别求缸在快进、工进和快退时的速度;2、液压缸工进时溢流阀的溢流量△q;3、液压缸工进时能克服的最大负载;_。
