使用剩余电流动作保护装置需走出七大误区

2024年剩余电流保护装置的常见故障是指在2024年期间使用的剩余电流保护装置中可能发生的故障。

剩余电流保护装置是一种用于检测和防止电气设备中的剩余电流的安全装置。

它主要用于低压电路中，可以及时检测和切断电路中的剩余电流，以保护人身安全和防止设备损坏。

在2024年，剩余电流保护装置可能会出现以下常见故障：1. 误动作：剩余电流保护装置可能会出现误动作的情况，即在正常情况下没有剩余电流或剩余电流较小的情况下，保护装置却误切断电路。

这可能是由于装置内部元件的老化或故障导致的，也可能是由于外部干扰或电路的变动引起的。

2. 失效：剩余电流保护装置失效是指在正常发生剩余电流的情况下，保护装置却无法及时切断电路。

这可能是由于装置内部元件损坏或接触不良导致的，也可能是由于电源供应不稳定或电路负载过重导致的。

3. 灵敏度不足：剩余电流保护装置的灵敏度不足指的是对于较小的剩余电流无法及时检测和切断电路。

这可能是由于装置设计不合理或灵敏元件的性能不佳导致的。

4. 抗干扰能力差：剩余电流保护装置可能会受到外部干扰而误动作或失效。

这可能是由于电磁干扰、电压波动或电路共振等因素导致的。

5. 环境适应性差：剩余电流保护装置在不同的环境条件下可能表现出不同的故障。

例如，在高温或潮湿的环境中，装置可能容易受到损坏或故障。

6. 安装不合理导致的故障：剩余电流保护装置的安装不当可能导致故障的发生。

例如，电缆连接不牢固或接线错误、接地不良等都可能影响装置的正常工作。

7. 维护不及时：剩余电流保护装置需要定期进行检测和维护，以确保其正常工作。

如果维护不及时或不到位，装置可能发生故障。

为减少剩余电流保护装置故障，应注意以下事项：1. 选择合适的剩余电流保护装置，确保其性能符合国家标准或行业标准。

2. 严格按照生产厂家的安装和使用说明进行操作，确保装置安装正确，接线牢固。

3. 定期进行装置的检测和维护，发现问题及时修复或更换故障件。

4. 避免过载或过电压情况，以免对装置造成损坏。

剩余电流保护装置的常见故障剩余电流保护装置是一种用于监测和保护电气线路的装置，其目的是在电路有漏电流时及时切断电路以防止触电、火灾等事故发生。

然而，即使是这样一种关键的安全装置也存在一些常见的故障问题。

下面将介绍一些常见的剩余电流保护装置的故障。

1. 触发过于敏感：剩余电流保护装置会监测电路中的细微漏电流，并在触发电流达到设定值时切断电路。

然而，有时候剩余电流保护装置可能过于敏感，导致误触发。

这可能会发生在电路中有一些正常的漏电流时，例如一些电器设备的工作状态。

2. 触发过于迟钝：与过于敏感相反，有时剩余电流保护装置可能过于迟钝，不能及时地触发切断电路。

这可能会发生在电路中存在危险的漏电流时，延迟的触发可能会导致触电、火灾等事故发生。

3. 器件老化：剩余电流保护装置通常由一系列的电子器件组成，例如电流互感器、继电器等。

这些器件可能随时间的推移而老化，导致其性能下降或完全失效。

老化的器件可能无法准确地监测电路中的漏电流，或者无法及时触发切断电路。

4. 外部干扰：剩余电流保护装置对电路中的漏电流进行监测，而在电路周围存在许多其他电磁辐射源。

这些外部干扰可能干扰剩余电流保护装置的正常操作，导致误触发或延迟触发。

例如，电磁感应装置可能会对剩余电流保护装置产生影响，使其无法准确检测和切断漏电流。

5. 安装错误：剩余电流保护装置的安装方式也可能影响其正常运行。

如果安装不当，例如电线连接松动、接线错误或与其他电气设备共用一个电源等，都有可能导致剩余电流保护装置无法准确地检测电路中的漏电流或无法及时地触发切断电路。

6. 功能失效：剩余电流保护装置可能由于自身的故障而失去正常的功能。

这可能是由于设计、制造或其他原因导致的。

在功能失效的情况下，装置无法检测漏电流、无法进行及时的切断等操作，从而不能起到保护电路的作用。

总之，剩余电流保护装置的常见故障包括触发过于敏感或迟钝、器件老化、外部干扰、安装错误以及功能失效等。

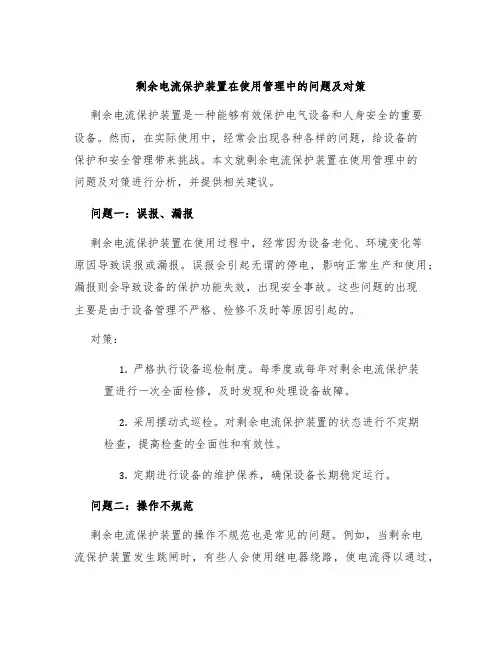

剩余电流保护装置在使用管理中的问题及对策剩余电流保护装置是一种能够有效保护电气设备和人身安全的重要设备。

然而，在实际使用中，经常会出现各种各样的问题，给设备的保护和安全管理带来挑战。

本文就剩余电流保护装置在使用管理中的问题及对策进行分析，并提供相关建议。

问题一：误报、漏报剩余电流保护装置在使用过程中，经常因为设备老化、环境变化等原因导致误报或漏报。

误报会引起无谓的停电，影响正常生产和使用；漏报则会导致设备的保护功能失效，出现安全事故。

这些问题的出现主要是由于设备管理不严格、检修不及时等原因引起的。

对策：1.严格执行设备巡检制度。

每季度或每年对剩余电流保护装置进行一次全面检修，及时发现和处理设备故障。

2.采用摆动式巡检。

对剩余电流保护装置的状态进行不定期检查，提高检查的全面性和有效性。

3.定期进行设备的维护保养，确保设备长期稳定运行。

问题二：操作不规范剩余电流保护装置的操作不规范也是常见的问题。

例如，当剩余电流保护装置发生跳闸时，有些人会使用继电器绕路，使电流得以通过，这样的操作是非常危险的，会导致设备的保护功能失效。

还有一些人在操作剩余电流保护装置时会不穿绝缘鞋，这也是非常危险的。

对策：1.加强操作规范的宣传。

让每一位操作人员都理解剩余电流保护装置的重要性，培养操作规范的意识。

2.建立操作规范的制度。

制定剩余电流保护装置的操作流程，并在业务操作中加强执行。

3.提高操作人员的技能水平。

开展剩余电流保护装置的技能培训，提高操作人员的操作技能和安全意识。

问题三：设备老化随着剩余电流保护装置的使用时间的增加，设备随之老化，设备的保护和监测功能下降甚至失效。

对策：1.建立设备的完整档案，对设备的历史数据、使用状态、检修记录等进行全面管理。

2.建立设备更换制度，对超期服役的剩余电流保护装置进行更换。

3.采用设备养护技术，定期对设备进行加固、维护、更换配件等工作，提高设备的使用寿命。

结论剩余电流保护装置在使用过程中容易出现误报、漏报、操作不规范、设备老化等问题，这些问题对于设备的保护和安全管理有着很大的影响。

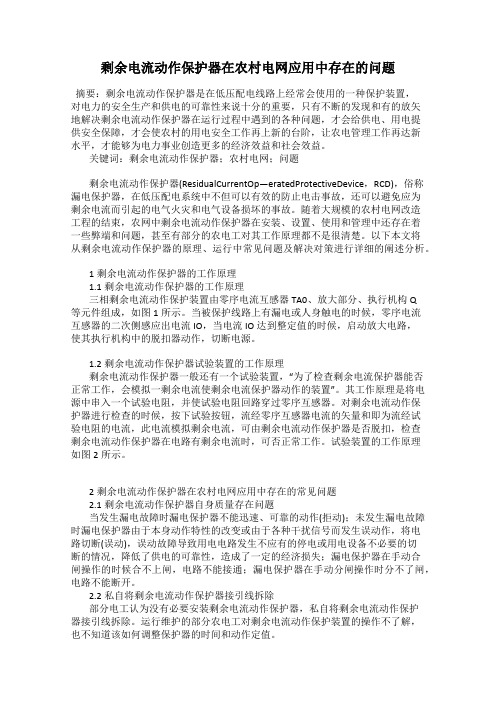

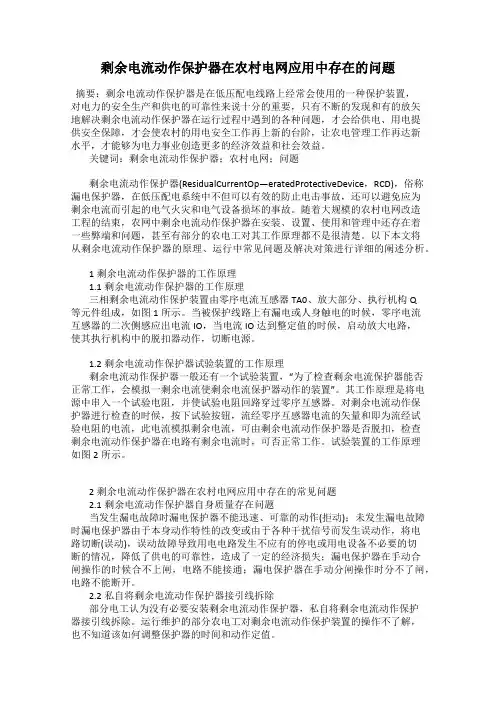

剩余电流动作保护器在农村电网应用中存在的问题摘要：剩余电流动作保护器是在低压配电线路上经常会使用的一种保护装置，对电力的安全生产和供电的可靠性来说十分的重要，只有不断的发现和有的放矢地解决剩余电流动作保护器在运行过程中遇到的各种问题，才会给供电、用电提供安全保障，才会使农村的用电安全工作再上新的台阶，让农电管理工作再达新水平，才能够为电力事业创造更多的经济效益和社会效益。

关键词：剩余电流动作保护器；农村电网；问题剩余电流动作保护器(ResidualCurrentOp—eratedProtectiveDevice，RCD)，俗称漏电保护器，在低压配电系统中不但可以有效的防止电击事故，还可以避免应为剩余电流而引起的电气火灾和电气设备损坏的事故。

随着大规模的农村电网改造工程的结束，农网中剩余电流动作保护器在安装、设置、使用和管理中还存在着一些弊端和问题，甚至有部分的农电工对其工作原理都不是很清楚。

以下本文将从剩余电流动作保护器的原理、运行中常见问题及解决对策进行详细的阐述分析。

1剩余电流动作保护器的工作原理1.1剩余电流动作保护器的工作原理三相剩余电流动作保护装置由零序电流互感器TA0、放大部分、执行机构Q等元件组成，如图1所示。

当被保护线路上有漏电或人身触电的时候，零序电流互感器的二次侧感应出电流IO，当电流IO达到整定值的时候，启动放大电路，使其执行机构中的脱扣器动作，切断电源。

1.2剩余电流动作保护器试验装置的工作原理剩余电流动作保护器一般还有一个试验装置，“为了检查剩余电流保护器能否正常工作，会模拟一剩余电流使剩余电流保护器动作的装置”。

其工作原理是将电源中串入一个试验电阻，并使试验电阻回路穿过零序互感器。

对剩余电流动作保护器进行检查的时候，按下试验按钮，流经零序互感器电流的矢量和即为流经试验电阻的电流，此电流模拟剩余电流，可由剩余电流动作保护器是否脱扣，检查剩余电流动作保护器在电路有剩余电流时，可否正常工作。

剩余电流动作保护器运行中的问题剩余电流动作保护器是一种用于检测电气装置中的漏电流的保护装置。

当装置中出现漏电流时，保护器会动作，切断电路，保障人员及装置安全。

然而，在使用过程中，剩余电流动作保护器可能会出现一些问题，接下来将介绍一些可能出现的问题及解决方法。

1. 假动作有时候，剩余电流动作保护器会出现假动作的情况，也就是保护器错误地切断了电路。

这可能是由于保护器灵敏度过高、电路线路跑线敏感造成的。

需要检查保护器的灵敏度设置并根据实际情况适当调整。

另外，也可以采取屏蔽、接地等措施降低电路线路的干扰。

2. 误动作剩余电流动作保护器的工作原理是检测装置中的漏电流，如果该漏电流超过设定值，保护器将切断电路。

但在一些情况下，装置本身就存在一些漏电流，这可能会导致保护器的误动作。

这时需要对装置本身进行检测和排除故障。

3. 断电不能有时候，剩余电流动作保护器可能会出现断电不能的情况，也就是即使装置中存在漏电流，保护器也没有动作，电路仍然保持通电状态。

这可能是由于保护器的自恢复功能失效或保护器内部元件出现故障所致。

需要对保护器本身进行检查和维修。

4. 阻尼不良保护器的动作需要一定的时间，这个时间称为动作时间。

阻尼时间则是指保护器动作后，需要等待一定时间后再重新通电。

如果阻尼时间不够长，电路可能会重新通电，导致安全隐患。

反之，阻尼时间过长则会影响电气装置的正常使用。

需要对保护器的阻尼时间进行适当设置。

5. 效果不佳剩余电流动作保护器的效果受到很多因素的影响，例如环境温度、漏电路线的情况、装置的故障等等，需要对各种情况进行综合考虑。

在使用过程中，还需要对保护器进行定期检测和维护，确保其正常运行。

剩余电流动作保护器在使用过程中可能会出现一些问题，需要对问题进行逐一分析和处理。

在日常使用中，还需要注意保护器的保养和检测，提高其工作效率和稳定性。

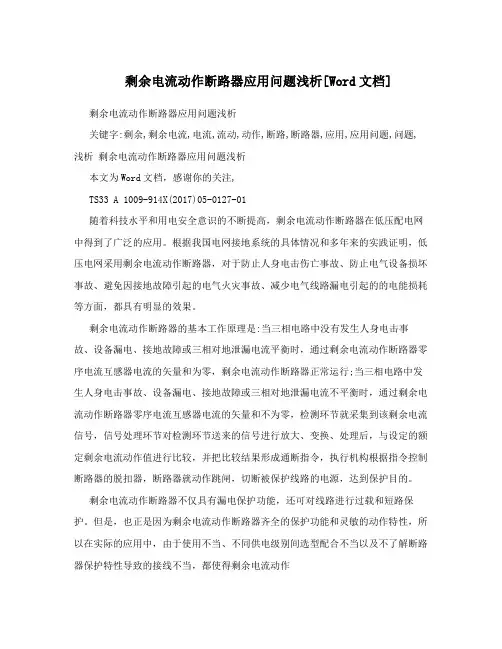

剩余电流动作断路器应用问题浅析[Word文档] 剩余电流动作断路器应用问题浅析关键字:剩余,剩余电流,电流,流动,动作,断路,断路器,应用,应用问题,问题,浅析剩余电流动作断路器应用问题浅析本文为Word文档，感谢你的关注,TS33 A 1009-914X(2017)05-0127-01随着科技水平和用电安全意识的不断提高，剩余电流动作断路器在低压配电网中得到了广泛的应用。

根据我国电网接地系统的具体情况和多年来的实践证明，低压电网采用剩余电流动作断路器，对于防止人身电击伤亡事故、防止电气设备损坏事故、避免因接地故障引起的电气火灾事故、减少电气线路漏电引起的的电能损耗等方面，都具有明显的效果。

剩余电流动作断路器的基本工作原理是:当三相电路中没有发生人身电击事故、设备漏电、接地故障或三相对地泄漏电流平衡时，通过剩余电流动作断路器零序电流互感器电流的矢量和为零，剩余电流动作断路器正常运行;当三相电路中发生人身电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流动作断路器零序电流互感器电流的矢量和不为零，检测环节就采集到该剩余电流信号，信号处理环节对检测环节送来的信号进行放大、变换、处理后，与设定的额定剩余电流动作值进行比较，并把比较结果形成通断指令，执行机构根据指令控制断路器的脱扣器，断路器就动作跳闸，切断被保护线路的电源，达到保护目的。

剩余电流动作断路器不仅具有漏电保护功能，还可对线路进行过载和短路保护。

但是，也正是因为剩余电流动作断路器齐全的保护功能和灵敏的动作特性，所以在实际的应用中，由于使用不当、不同供电级别间选型配合不当以及不了解断路器保护特性导致的接线不当，都使得剩余电流动作断路器在实际应用过程中发生了一些问题。

下面就以几个相关实例进行论述。

实例一:我公司承揽了一项供电局变电所10kV开关柜的改造任务，其中一项为利用现场旧柜改造一组站用变回路。

当改造任务完成， 10kV开关柜送电正常后，继电保护人员为主控室送AC380V交流电源时，出现了问题，合新改造柜低压侧开关时，正常，合原柜低压侧开关时，合完，开关即跳闸。

剩余电流保护装置的常见故障剩余电流保护装置是一种用于检测和保护电气设备和人身安全的关键装置。

它主要用于监测电流是否存在不正常的路径，例如漏电或接地故障，并在发现问题时及时切断电源以防止事故发生。

然而，正如任何电气设备一样，剩余电流保护装置也可能会出现一些常见的故障。

以下是一些常见的剩余电流保护装置故障以及其原因和解决方法。

1. 误动作：这是剩余电流保护装置最常见的故障之一。

误动作是指在没有真正的漏电或故障的情况下，装置错误地切断电源。

这可能会导致设备停机和生产中断。

原因：- 装置内部元件损坏或老化；- 外部干扰引起的误报；- 不当的安装或维护。

解决方法：- 重新启动装置，并检查其是否还存在误动作。

如果问题仍然存在，则可能需要更换设备；- 检查电路和安装是否符合标准要求，重新安装或更改电缆布线；- 定期维护和保养装置，确保其正常运行；- 安装滤波器或其他抗干扰设备，以减少外部干扰的影响。

2. 无法工作：另一种常见的故障是剩余电流保护装置无法正常工作，即无法检测和切断电源。

原因：- 电源问题，例如停电或电源线故障；- 装置损坏或元件故障；- 不正确的接线或连接。

解决方法：- 检查电源供应是否正常，确保电源线连接和插头都没有问题；- 检查装置的外观是否损坏，如果有损坏，可能需要维修或更换装置；- 检查装置的内部元件和电路板是否有可见的损坏或松动的连接；- 确保正确连接电缆，并根据设备说明书进行正确的接线。

3. 无法重置：当剩余电流保护装置触发后，无法重置或重新启动也是一种常见的故障。

原因：- 剩余电流保护装置处于故障状态，需要维修或更换；- 外部电路故障或损坏。

解决方法：- 检查装置的外观和电路，确保没有可见的损坏或故障；- 尝试多次重置装置，如果仍然无法重置，则可能需要进行维修或更换；- 检查相应的电源电路和连接，确保没有损坏或故障。

4. 响应速度变慢：剩余电流保护装置的响应速度变慢可能会导致电气设备或人员受到损害。

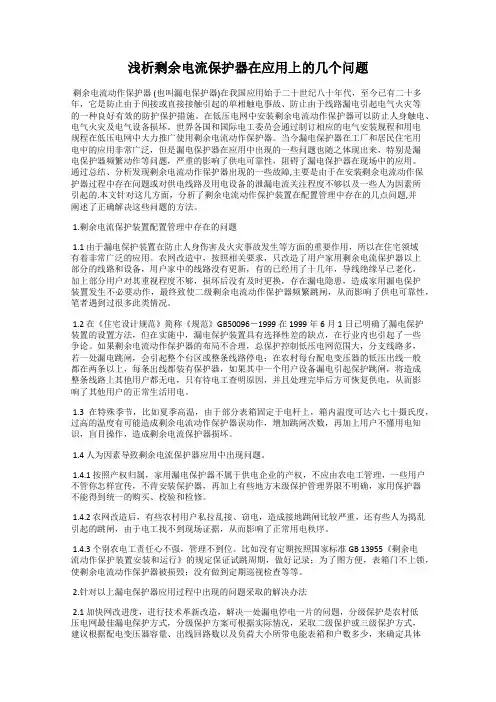

浅析剩余电流保护器在应用上的几个问题剩余电流动作保护器 (也叫漏电保护器)在我国应用始于二十世纪八十年代，至今已有二十多年，它是防止由于间接或直接接触引起的单相触电事故、防止由于线路漏电引起电气火灾等的一种良好有效的防护保护措施。

在低压电网中安装剩余电流动作保护器可以防止人身触电、电气火灾及电气设备损坏。

世界各国和国际电工委员会通过制订相应的电气安装规程和用电规程在低压电网中大力推广使用剩余电流动作保护器。

当今漏电保护器在工厂和居民住宅用电中的应用非常广泛，但是漏电保护器在应用中出现的一些问题也随之体现出来，特别是漏电保护器频繁动作等问题，严重的影响了供电可靠性，阻碍了漏电保护器在现场中的应用。

通过总结、分析发现剩余电流动作保护器出现的一些故障,主要是由于在安装剩余电流动作保护器过程中存在问题或对供电线路及用电设备的泄漏电流关注程度不够以及一些人为因素所引起的.本文针对这几方面，分析了剩余电流动作保护装置在配置管理中存在的几点问题,并阐述了正确解决这些问题的方法。

1.剩余电流保护装置配置管理中存在的问题1.1 由于漏电保护装置在防止人身伤害及火灾事故发生等方面的重要作用，所以在住宅领域有着非常广泛的应用。

农网改造中，按照相关要求，只改造了用户家用剩余电流保护器以上部分的线路和设备，用户家中的线路没有更新，有的已经用了十几年，导线绝缘早已老化，加上部分用户对其重视程度不够，损坏后没有及时更换，存在漏电隐患，造成家用漏电保护装置发生不必要动作，最终致使二级剩余电流动作保护器频繁跳闸，从而影响了供电可靠性，笔者遇到过很多此类情况。

1.2 在《住宅设计规范》简称《规范》GB50096－1999在1999年6月1日已明确了漏电保护装置的设置方法，但在实施中，漏电保护装置具有选择性差的缺点，在行业内也引起了一些争论。

如果剩余电流动作保护器的布局不合理，总保护控制低压电网范围大，分支线路多，若一处漏电跳闸，会引起整个台区或整条线路停电；在农村每台配电变压器的低压出线一般都在两条以上，每条出线都装有保护器，如果其中一个用户设备漏电引起保护跳闸，将造成整条线路上其他用户都无电，只有待电工查明原因，并且处理完毕后方可恢复供电，从而影响了其他用户的正常生活用电。

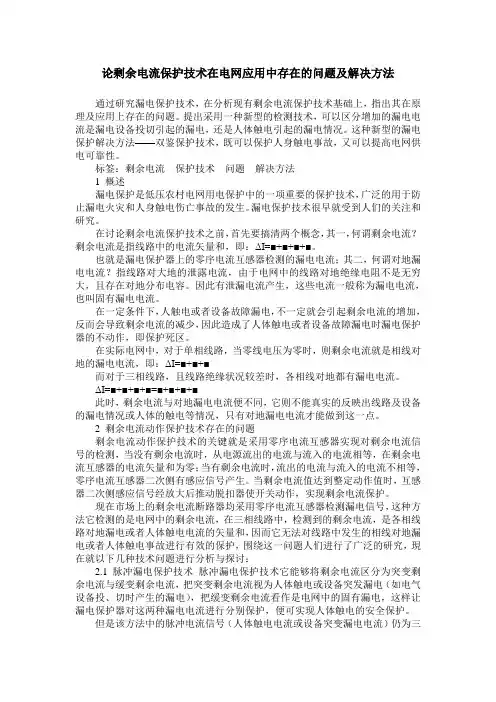

论剩余电流保护技术在电网应用中存在的问题及解决方法通过研究漏电保护技术，在分析现有剩余电流保护技术基础上，指出其在原理及应用上存在的问题。

提出采用一种新型的检测技术，可以区分增加的漏电电流是漏电设备投切引起的漏电，还是人体触电引起的漏电情况。

这种新型的漏电保护解决方法——双鉴保护技术，既可以保护人身触电事故，又可以提高电网供电可靠性。

标签：剩余电流保护技术问题解决方法1 概述漏电保护是低压农村电网用电保护中的一项重要的保护技术，广泛的用于防止漏电火灾和人身触电伤亡事故的发生。

漏电保护技术很早就受到人们的关注和研究。

在讨论剩余电流保护技术之前，首先要搞清两个概念，其一，何谓剩余电流？剩余电流是指线路中的电流矢量和，即：ΔI=■+■+■+■。

也就是漏电保护器上的零序电流互感器检测的漏电电流；其二，何谓对地漏电电流？指线路对大地的泄露电流，由于电网中的线路对地绝缘电阻不是无穷大，且存在对地分布电容。

因此有泄漏电流产生，这些电流一般称为漏电电流，也叫固有漏电电流。

在一定条件下，人触电或者设备故障漏电，不一定就会引起剩余电流的增加，反而会导致剩余电流的减少，因此造成了人体触电或者设备故障漏电时漏电保护器的不动作，即保护死区。

在实际电网中，对于单相线路，当零线电压为零时，则剩余电流就是相线对地的漏电电流，即：ΔI=■+■+■而对于三相线路，且线路绝缘状况较差时，各相线对地都有漏电电流。

ΔI=■+■+■+■=■+■+■+■此时，剩余电流与对地漏电电流便不同，它则不能真实的反映出线路及设备的漏电情况或人体的触电等情况，只有对地漏电电流才能做到这一点。

2 剩余电流动作保护技术存在的问题剩余电流动作保护技术的关键就是采用零序电流互感器实现对剩余电流信号的检测，当没有剩余电流时，从电源流出的电流与流入的电流相等，在剩余电流互感器的电流矢量和为零；当有剩余电流时，流出的电流与流入的电流不相等，零序电流互感器二次侧有感应信号产生。
