压力管道焊接过程的质量控制系统

压力管道安装过程控制要求编制人：审核人：批准人：xx公司年月日1.压力管道安装过程质量控制由总工程师（质量保证保证工程师）负责安装全过程质量控制体系，按其专业项目和工作性质划分为九个控制系统：工艺质量控制系统、材料质量控制系统、焊接质量控制系统、检验质量控制系统、无损检测质量控制系统、理化检验质量控制系统、设备质量控制系统、热处理质量控制系统、清管扫线质量控制系统。

各系统设责任工程师或技术负责人负责控制本系统的施工工程质量。

按照系统控制流程图表设置的控制环节，控制点组织各级责任人员，认真把关，严格控制作好各步的工作见证，增强其责任感。

各系统环节责任人员经常不定期对所属下一级控制工作的运转状态进行检查，确保质量控制工作正常运转。

1.1材料质量控制系统1.1.1总则1.1.1.1材料的质量直接影响压力管道的最终质量。

必须对压力管道安装用材料的采购、验收、保管、发放、材料代用、材料标记种植及移植、工程分包及压力管道及元件制造厂随机产品、顾客提供的产品进行严格控制，以确保压力管道安装质量满足规定的要求。

1.1.1.2控制范围主要包括：a.外购原材料和零部件；b.焊接材料；c.外协件、外委的检验和试验；d.压力管道制造厂随机产品和顾客提供的产品。

1.1.2职责1.1.2.1物资管理部是材料与采购控制的归口管理部门，负责压力管道材料的供方评审、采购、保管、发放。

1.1.2.2质量管理部负责材料进厂验收和复验及材料使用过程中的监督和检验。

1.1.2.3分公司（厂）负责使用过程中的材料标记移植。

1.1.3控制要求材料质量控制系统图见图一；质量控制环节控制点一览表见表一。

1.1.3.1采购a.合格供方评审（1）物资管理部应对常用材料的供方进行调查，填写评审的有关资料。

评定供方应包括如下内容：a)供方的资质、生产能力及技术水平；b)供方的业绩、履行合同的信誉及其他用户的反映；c)必要时对样品进行检验和试验。

（2）进行供方评定后选择合格供方，报质量保证工程师进行审定，经主管领导批准后，建立和保存合格供方的名录和档案，采购人员应在合格供方内进行采购。

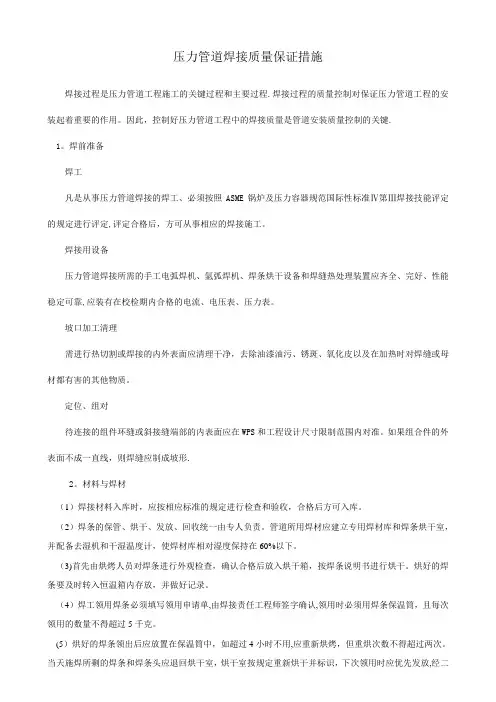

压力管道焊接质量保证措施焊接过程是压力管道工程施工的关键过程和主要过程.焊接过程的质量控制对保证压力管道工程的安装起着重要的作用。

因此，控制好压力管道工程中的焊接质量是管道安装质量控制的关键.1。

焊前准备焊工凡是从事压力管道焊接的焊工、必须按照ASME锅炉及压力容器规范国际性标准Ⅳ第Ⅲ焊接技能评定的规定进行评定,评定合格后，方可从事相应的焊接施工。

焊接用设备压力管道焊接所需的手工电弧焊机、氩弧焊机、焊条烘干设备和焊缝热处理装置应齐全、完好、性能稳定可靠,应装有在校检期内合格的电流、电压表、压力表。

坡口加工清理需进行热切割或焊接的内外表面应清理干净，去除油漆油污、锈斑、氧化皮以及在加热时对焊缝或母材都有害的其他物质。

定位、组对待连接的组件环缝或斜接缝端部的内表面应在WPS和工程设计尺寸限制范围内对准。

如果组合件的外表面不成一直线，则焊缝应制成坡形.2。

材料与焊材（1）焊接材料入库时，应按相应标准的规定进行检查和验收，合格后方可入库。

（2）焊条的保管、烘干、发放、回收统一由专人负责。

管道所用焊材应建立专用焊材库和焊条烘干室，并配备去湿机和干湿温度计，使焊材库相对湿度保持在60%以下。

（3)首先由烘烤人员对焊条进行外观检查，确认合格后放入烘干箱，按焊条说明书进行烘干。

烘好的焊条要及时转入恒温箱内存放，并做好记录。

（4）焊工领用焊条必须填写领用申请单,由焊接责任工程师签字确认,领用时必须用焊条保温筒，且每次领用的数量不得超过5千克。

(5）烘好的焊条领出后应放置在保温筒中，如超过4小时不用,应重新烘烤，但重烘次数不得超过两次。

当天施焊所剩的焊条和焊条头应退回烘干室，烘干室按规定重新烘干并标识，下次领用时应优先发放,经二次烘干未用完的焊条不得用于正式工程。

（6）氩弧焊采用的氩气应符合相应标准的有关规定，且纯度不应低于99.96%。

3. 焊接工艺评定及施焊工艺每个工程项目的管线焊前焊接工程师首先核实焊接工艺评定是否满足施工要求。

压力管道焊接质量控制要点范文一、引言压力管道是工业生产中常用的一种管道，其焊接质量直接影响到管道的安全运行。

为了确保焊接质量，必须进行有效的质量控制。

本文将结合实际工作经验，总结压力管道焊接质量控制的要点，供相关人员参考和学习。

二、焊接材料的质量控制1.焊接材料的选择：选择合适的焊接材料是保证焊接质量的关键。

应根据管道的工作条件、介质特性、温度和压力等要素，选择相应的焊接材料。

2.焊接材料的检测：对焊接材料进行必要的检测，确保其质量可靠。

常用的检测手段包括化学成分分析、力学性能测试和非破坏性检测等。

三、焊接设备的质量控制1.焊接设备的选择：选择适用的焊接设备，保证其性能符合要求。

应考虑焊接电源的电流稳定性、电弧稳定性和输出功率等指标，确保焊接的稳定性和可靠性。

2.焊接设备的检测：对焊接设备进行定期检测和维护，确保其工作状态良好。

应关注焊接电流的实际输出情况、电弧燃烧稳定性和电源故障等。

四、焊接工艺的质量控制1.焊接工艺的制定：根据压力管道的具体情况，制定适合的焊接工艺。

焊接工艺应包括焊接方法、焊接参数、焊接顺序和焊接顺序等内容。

2.焊接工艺的验证：对制定的焊接工艺进行验证，确保其适应实际生产需求。

验证可以通过试验焊接和样件检测等方式进行。

五、焊接操作的质量控制1.焊工的培训：对参与焊接操作的焊工进行必要的培训，提高其焊接技能和质量意识。

培训内容可以包括焊接工艺的要求、焊接操作的技巧和焊接缺陷的判定等。

2.焊工的监督和指导：对焊工的焊接操作进行监督和指导，确保其按照制定的焊接工艺进行操作。

应密切关注焊接电流、焊接速度和焊接质量等指标。

六、焊接质量的检测与评价1.焊接缺陷的检测：采用非破坏性检测方法对焊缝进行检测，如超声波检测、射线检测和涡流检测等。

对检测结果中出现的焊接缺陷进行记录和评价。

2.焊接质量的评价：根据检测结果和相关标准，对焊接质量进行评价。

评价可以分为合格、不合格和待修复等级，评价结果可以作为管道安全运行的依据。

压力管道焊接质量控制（张家口特种设备监督检验所，河北张家口075600）压力管道的焊接质量控制是在压力管道施工过程中起到不可磨灭的作用，焊接质量控制措施主要从压力管道焊接过程及焊接检验两方面实现，本文主要阐述了压力管道施工过程中焊接质量控制的要点。

标签：压力管道;焊接;质量控制1 前言压力管道是特种设备的一种，由于其输送的介质的特殊性，一旦因焊接缺陷发生泄漏将对人生财产损失产生巨大危害，因此保证压力管道的焊接质量是防止事故发生的关键措施。

由于压力管道在施工过程中受到各种人为因素和环境因素的影响，容易发生各种质量问题。

因此焊接过程和焊接检验是其在施工过程中质量控制的关键因素。

2 焊接过程的质量控制焊接过程控制主要从焊接材料、焊接工艺评定、焊工资格和能力、焊接操作过程四方面进行控制。

2.1 焊接材料焊材的选用对焊缝的影响是非常大的，焊条或焊丝的选用将直接影响焊缝的力学性能和焊缝各种缺陷的产生，在焊材的选用方面必须进行严格控制。

另外在管道焊接施工过程中焊接材料的储存场所及烘干、发放、回收应按照《焊接材料管理规范》执行，保证所用焊材在使用过程中焊材的成分与性能符合质量要求。

2.2 焊接工艺评定压力管道在焊接过程时，施工单位必须有相适应的焊接工艺评定。

焊接工艺评定必须符合《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011及其它压力管道焊接规范的相关要求。

焊接技术人员应依据相关施工规范、设计图纸、焊接工艺评定，三方面结合管道焊接现场的具体条件制定可行的压力管道焊接工艺指导书。

管工按技术交底制备坡口，焊工按照焊接工艺要求进行压力管道焊接，质量技术人员必须对上述几方面加强监督管理，并做好相应的施工记录。

2.3 焊工的资格和能力凡是从事压力管道焊接的焊工、必须按照现行《特种设备焊接操作人员考核细则》TSG Z6002-2010、的规定进行相应焊接项目的考试取证，取得特种设备焊接作业人员证书后，方可从事相应焊接项目的施工。

89智能管廊冒N0.122020智能城市INTELLIGENT CITY 压力管道焊接技术与质量控制马军林（宁夏青龙管业集团股份有限公司，宁夏青铜峡751600）摘要：在社会经济全面快速发展的今天，压力管道的应用范围越来越广，压力管道的质量标准也越来越高。

在压力管道使用过程中，焊接是非常重要的工序。

为更好地发挥压力管道的作用，应该采用科学有效的焊接技术，同时做好全方位的质量控制工作，以更好地提升压力管道的使用质量以及使用可靠性。

关键词：压力管道；焊接技术；质量控制在社会实践中，压力管道的应用范围不断扩大。

在压力管道的正常使用过程中，需要采用科学的焊接工艺以及焊接技术，保障压力管道整体的密封性，同时更需要做好压力管道防腐蚀性的防治以及处理等工作，只有这样才能够更好地提升压力管道的使用质量。

同时，在压力管道使用中，焊接面是相对薄弱的区域。

为综合提升压力管道的使用长效,必须采用科学的焊接技术，运用规范的焊接工艺，以更好地提升它的焊接标准。

1压力管道焊接技术在压力管道的使用过程中，必须依托于科学的焊接技术，才能够更好地提升压力管道的使用质量和压力管道的应用成效。

在压力管道的使用过程中，应该结合实际需要,科学选择压力管道焊接际1.1定位与组对工作压力管道的焊接是一项非常系统且非常复杂的工程,应力管道的焊接前,应该阙科学的准备工作,充更好换升焊融度。

在正式焊接前，要为焊接工作选取合适的接头，从根本上保证间隙、坡口形式与钝边大小之间的规格匹配，依托这一科学的形式，能够在很大程度上保障焊接质量。

在压力管道的焊接过程中，要做好精准的定位以及组对工作，在这项工作开展过程中要严格管理它的缝隙,避免缝隙过大影响焊接质量，同时也要规避接口组对中可能存在的问题，从源头上做好焊接准备工作。

1.2填充工作压力管道内的压力非常大，所以对于焊接面的要求也非常高。

为更好地提升压力管道的焊接质量，全方位优化压力管道的焊接工艺，应该做好科学全面的清理以及填充作业。

压力管道焊接质量的控制措施摘要：压力管道作为一种关键设备，在工业生产过程中起着重要的作用，因此其焊接质量的控制尤为重要。

本文将探讨压力管道焊接质量控制的各个方面，包括焊接前的准备工作、焊接过程中的控制措施以及焊接后的检测和评估方法，以提高压力管道焊接质量和设备的安全性。

1. 焊接前的准备工作焊接前的准备工作是确保焊接质量的关键步骤之一。

首先，要对焊接材料进行检查和评估，确保其质量符合要求。

其次，需要对管道进行清洁和预处理，以确保在焊接过程中没有杂质或污染物的存在。

最后，要对焊接设备进行检查和校准，确保其正常工作并符合要求。

2. 焊接过程中的控制措施在焊接过程中，需要采取一系列控制措施以确保焊接质量。

首先，要选择适当的焊接方法和焊接材料，根据管道的材质和使用要求进行合理的选择。

其次，要控制焊接参数，包括焊接电流、电压和焊接速度等，以确保焊接质量的稳定性和一致性。

此外，还要保证焊接过程中的操作规范和焊接环境的干净和整洁。

3. 焊接后的检测和评估方法焊接后的检测和评估是确保焊接质量的重要环节。

常用的检测方法包括目视检查、射线检测和超声波检测等。

目视检查主要是通过人眼观察焊缝的情况，包括焊缝的形状、缺陷和气孔等。

射线检测和超声波检测则是通过高频射线和超声波对焊缝进行扫描和检测，以发现潜在的缺陷或质量问题。

评估焊接质量时，可以根据相关标准和要求进行评分或评级，以确定焊接质量的合格程度。

4. 其他注意事项除了上述控制措施外，还需要注意以下几点。

首先，要建立完善的质量管理体系和焊接文件档案，对焊接过程进行记录和追溯。

其次，要加强焊工的培训和技术管理，提高其焊接技术和操作水平。

另外，要定期对焊接设备进行维护和保养，确保其正常工作和性能稳定。

结论：良好的焊接质量控制措施对于压力管道的安全运行至关重要。

通过合理的焊接前准备工作、焊接过程中的控制措施以及焊接后的检测和评估方法，可以提高焊接质量和设备的安全性。

只有不断完善和落实这些措施，才能确保压力管道焊接质量的可靠性和稳定性。

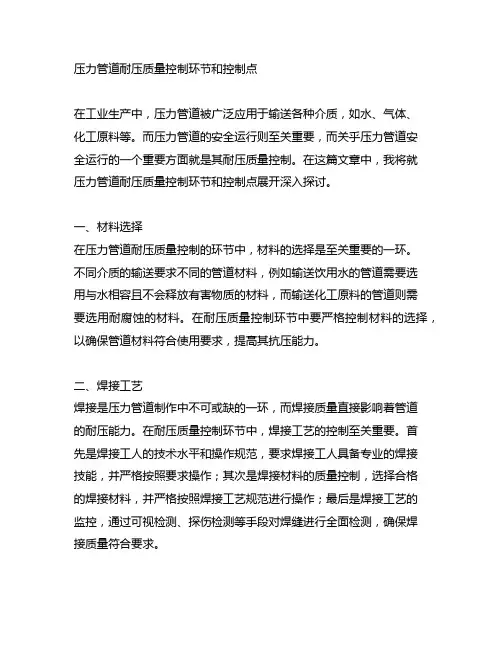

压力管道耐压质量控制环节和控制点在工业生产中，压力管道被广泛应用于输送各种介质，如水、气体、化工原料等。

而压力管道的安全运行则至关重要，而关乎压力管道安全运行的一个重要方面就是其耐压质量控制。

在这篇文章中，我将就压力管道耐压质量控制环节和控制点展开深入探讨。

一、材料选择在压力管道耐压质量控制的环节中，材料的选择是至关重要的一环。

不同介质的输送要求不同的管道材料，例如输送饮用水的管道需要选用与水相容且不会释放有害物质的材料，而输送化工原料的管道则需要选用耐腐蚀的材料。

在耐压质量控制环节中要严格控制材料的选择，以确保管道材料符合使用要求，提高其抗压能力。

二、焊接工艺焊接是压力管道制作中不可或缺的一环，而焊接质量直接影响着管道的耐压能力。

在耐压质量控制环节中，焊接工艺的控制至关重要。

首先是焊接工人的技术水平和操作规范，要求焊接工人具备专业的焊接技能，并严格按照要求操作；其次是焊接材料的质量控制，选择合格的焊接材料，并严格按照焊接工艺规范进行操作；最后是焊接工艺的监控，通过可视检测、探伤检测等手段对焊缝进行全面检测，确保焊接质量符合要求。

三、安装和调试安装和调试是压力管道耐压质量控制中的关键环节。

在安装过程中，要严格按照设计要求进行，保证管道安装的牢固和密封性；在调试过程中，要进行严格的压力测试和泄漏检测，确保管道在工作压力下不会发生泄漏和破裂。

还要对管道进行防腐、保温等处理，延长管道使用寿命，提高其耐压能力。

压力管道耐压质量控制环节和控制点包括材料选择、焊接工艺、安装和调试等方面。

严格控制这些环节和点，可以有效提高压力管道的耐压能力，确保其安全运行。

在实际生产中，企业要严格按照相关标准和规范进行操作，加强对耐压质量控制的管理，提高压力管道的安全性和可靠性。

在我看来，压力管道的耐压质量控制不仅仅是一项技术工作，更是一项责任。

企业需要加强对相关人员的培训，提高其专业水平和责任意识，从源头上确保管道的耐压质量。

压力管道现场安装质量保证体系构建【摘要】压力管道现场安装质量保证体系是保障工程质量和人员安全的关键措施。

本文通过分析压力管道现场安装的背景和问题，强调了建立质量保证体系的重要性。

在详细介绍了目的、关键要素、实施步骤和提高质量的措施，为构建完善的体系提供了指导。

结论部分再次强调了体系的重要性，提出了未来发展的方向，并对全文进行了总结。

通过本文的论述，读者能够更好地了解压力管道现场安装质量保证体系的重要性和构建方法，为工程实施提供保障。

【关键词】压力管道、现场安装、质量保证、体系构建、重要性、目的、关键要素、实施步骤、措施、发展方向、总结。

1. 引言1.1 背景介绍压力管道是一种用于输送液体、气体或固体的管道，在许多工业领域都有广泛的应用。

在压力管道的安装过程中，质量问题可能会导致安全事故的发生，因此建立起一个完善的质量保证体系显得尤为重要。

背景介绍：压力管道现场安装质量保证体系的建立可以有效提高管道安装的质量和安全水平，确保管道设施的可靠运行。

在实际工程中，压力管道的安装质量直接关系到设备的正常运行和生产效率，一旦发生质量问题可能造成严重后果。

以往的事故教训表明，加强对压力管道现场安装质量的管理和监控至关重要。

1.2 问题说明在实际压力管道现场安装中，存在着诸多质量保证问题，例如安装不符合设计要求、焊接接头质量不达标、管道漏水等。

这些问题严重影响了压力管道的使用安全性和稳定性，甚至可能导致事故发生，造成不可估量的人员伤亡和财产损失。

如何提高压力管道现场安装质量保证体系成为了当前急需解决的问题。

存在的问题主要包括：一是安装人员素质不高，技术缺乏标准化培训和考核；二是施工过程中缺乏监督和检查机制，存在违规施工和欺骗等现象；三是各部门之间沟通不畅，责任不清晰，导致问题无人负责解决；四是缺乏完善的记录和管理体系，难以追溯问题根源和及时处理。

建立完善的压力管道现场安装质量保证体系，明确责任、规范操作、加强监督、提升技术水平、加强培训等措施势在必行。

1.工艺质量保证系统运行控制一览表
.2.
.3.
3.焊接质量保证系统运行控制一览表
4. 检验质量保证系统运行控制一览表
.5.
4. 检验质量保证系统运行控制一览表
.7.
6. 工装设备管理质量保证系统运行控制一览表
.9.
6. 工装设备管理质量保证系统运行控制一览表
6. 工装设备管理质量保证系统运行控制一览表
.11.
7. 计量管理质量保证系统运行控制一览表
.12.
7. 计量管理质量保证系统运行控制一览表
.13.
8. 不合格控制和纠正措施控制一览表
发。

要求进行周期性检定，未经检定或检定期已过的检验试验测量仪器不得使用。

压力管道安装质保体系活动内容及要求一、材料质量控制系统1、采购文件的编制和审批：采购文件是材料资源提供的依据，材料责任人员应对管道组成件、管道支承件和焊接材料等重要材料的采购文件进行控制。

对合同或设计中规定的材料要求应进行评审，并将评审结果列入采购文件。

2、采购：材料责任人员应负责组织对供方的评审和选择，建立合格方供方名册，并进行年度评审动态管理。

同时应对材料货源及供应分工进行策划，要求材料必须从合格分供方采购。

3、进货检验：材料质量控制系统应与检验系统共同配合实施进化检验，包括本单位采购的材料和顾客提供的材料。

材料责任人员必须对材料验收、检验记录实施控制。

同时应在采购、检验和使用者之间开展内部沟通活动，相互通报材料的质量情况，进行分供方货和服务质量数据分析，为对分供方进行评审提供信息。

4、材料保管和维护：为对材料进行保管和维护，应具备必要的符合要求的材料库房和堆场等基础设施，并必须满足材料性能要求的存放条件和防护要求。

材料责任人员应对存放条件及其监测仪表（如温度、湿度）和记录，以及材料的分区存放和防护状况进行有效的控制。

5、材料标识：必须严格实施材料标识程序。

材料责任人员应对材料标识程序的实施进行控制。

6、材料发放；应确定只有经过验收合格，标识清晰的材料才会发放到使用部门，材料紧急放行必须严格遵守程序。

材料责任人员应对材料的发放记录和紧急放行进行有效控制。

材料质量控制系统有关部门和人员应按照管理制度对发放到工程项目现场的材料进行检验和管理，确保材料的正确使用和维护。

二、工艺质量控制系统1、设计审查和工评审：工艺责任人员应组织对设计文件进行审查，并对合同或设计文件中规定的工艺要求进行评审。

2、施工工艺过程策划：工艺责任人员应参加编制施工组织设计，组织编制工艺文件、工装设计文件和设备需用量计划。

3、人员培训和资格取证；工艺人员应根据工艺要求，提出人员上岗资格和培训要求。

并通过工序质量检查掌握施工人员素质，当发现问题时应与有关部门沟通，提出再培训要求。

管道焊接工艺及质量控制措施压力管道与人们的生活息息相关。

焊接作为压力管道安装过程中的一个重要环节，直接影响到整个压力管道的质量，从而影响管道的正常使用寿命。

分析了压力管道焊接质量缺陷产生的原因，探讨如何对焊接过程和焊接质量检验采取控制措施，以达到管道焊接过程质量控制的目的。

标签：压力管道焊接质量控制作为当前工业生产中必须提供的重要设施，压力管道通常广泛用于工业生产或生产领域，如电力，能源和冶金等行业。

它已成为我们生活中不可或缺的一部分。

在实际焊接过程中，压力管道受各种因素的影响。

首先，需要合理的焊接工艺，然后从焊接材料，焊接实施和焊接检查等方面控制管道安装的焊接工艺质量。

1.压力管道概念压力管主要指管道内外的压力，或在运输过程中具有可燃性或毒物的介质。

由于管道的特殊性，有必要严格控制管道并确保管道的质量。

2.焊接工艺概述2.1定位和配对管道位置是目前焊接工作中最重要的环节，对确保焊接质量起着极其重要的作用。

为了促进管道焊接，焊缝背面焊接后会形成良好的完整性，没有凸起，良好的定位和群体等效问题。

该组是否合理主要取决于沟槽间隙控制是否均匀，其方向是否能确保管道焊接的同心度，以及偏移余量是否能满足标准要求（一般在1.5mm以内）。

坡口的目的是确保焊根的穿透，使焊接功率能够穿透接头的根部，保证接头的质量并调整母材的比例。

然后用金属填充。

坡口的选择原则如下：焊接应保证焊接材料、坡口的形状易于加工。

提高生产率，尽可能节省金属填充量;焊接后的变形应尽可能小。

焊接组对的定位焊缝应在与正式焊接工艺相同的焊缝方向上进行处理。

2.2焊接方法（1）压力管的焊接一般采用电极电弧焊和钨极氩弧焊进行，这两种是广泛使用和最常用的焊接方法。

（2）通过单面焊接和双面成形的操作方法完成基础焊接层的焊接。

（3）采用焊接电极电弧焊时，应遵循“中间起弧和右熄灭”的原则（即焊接电极在沟槽中心开始弧形后，应向左水平摆动）坡口的一侧并向后旋转到坡口的右侧并向上熄灭弧形）。
