霍尔传感器测速原理
霍尔传感器测速原理是利用霍尔效应来实现的。
霍尔效应是指当通过一段导电材料的电流受到磁场的影响时,材料两侧产生的电势差会发生变化的现象。
基于这个原理,霍尔传感器通常由霍尔元件、磁场源和信号处理电路组成。
在测速应用中,霍尔传感器通常被安装在待测物体的周围,例如发动机的曲轴或车轮上。
当待测物体运动时,霍尔传感器感知到磁场变化,从而产生一个与物体运动速度成正比的电压信号。
具体测速原理如下:
1. 磁场源: 磁场源通常是一个永磁体,它会产生一个稳定的磁场。
待测物体经过磁场源时,磁场的强度会发生变化。
2. 霍尔元件: 霍尔元件是一种特殊的半导体元件,它具有灵敏的磁场感知能力。
当霍尔元件周围的磁场强度发生变化时,霍尔元件内部会产生电势差。
3. 信号处理电路: 霍尔元件的电势差会通过信号处理电路进行放大、过滤和转换。
最终,信号处理电路将电势差转换为与待测物体速度成正比的电压信号。
通过测量输出电压的变化,我们可以计算出待测物体的速度。
通常,这个电压信号会通过连接到微控制器或其他外部设备的输出引脚进行进一步处理和使用。
需要注意的是,为了确保准确的测速结果,霍尔传感器的位置和磁场源的设置需要仔细考虑和校准。
此外,在实际应用中,还需要考虑到可能存在的电磁干扰和其他因素对测速结果的影响。
因此,在使用霍尔传感器进行测速时,需要进行适当的验证和校准工作,以确保测量结果的准确性。
脉冲测速传感器原理及应用脉冲测速传感器是一种用于测量物体速度的传感器,它通过测量物体所产生的脉冲信号来推算物体的速度。
脉冲测速传感器具有简单实用、精度高、响应速度快等优点,广泛应用于汽车、机械设备、电子设备等领域。
脉冲测速传感器的工作原理是利用物体在通过传感器时对光、电、磁等信号的识别和计数来测量速度。
具体原理主要有以下几种:1. 光电传感器原理:利用光电二极管和发光二极管构成的传感器,当物体通过时,光电二极管接收到光信号后产生脉冲信号,通过计数脉冲数和时间间隔来计算物体的速度。
2. 磁电传感器原理:利用磁性物体在通过一对磁敏元件(如霍尔元件)时的磁场变化来测量速度。
当物体通过时,磁敏元件会感受到磁场的变化,从而输出对应的脉冲信号。
3. 非接触式测速传感器原理:基于雷达、激光或超声波等原理进行非接触式测速。
传感器发射出的信号在物体上产生反射后被接收器接收,并根据信号的相位差或时间差来计算物体的速度。
脉冲测速传感器具有广泛的应用领域。
以下是其中一些主要应用:1. 汽车行驶速度测量:脉冲测速传感器广泛应用于汽车的速度测量系统中。
通过安装在车辆的传动轴或车轮上,传感器可以测量车辆的行驶速度,并传输给仪表板上的显示设备,以供驾驶员实时了解车辆的速度。
2. 机械设备运动监测:工业生产中的机械设备运动监测对于设备的正常运行至关重要。
脉冲测速传感器可以安装在机械轴上,通过测量旋转的脉冲信号来计算设备的转速,从而实时监测设备的运行状态。
3. 电子设备中的位置检测:脉冲测速传感器可以用于电子设备中的位置检测,如打印机中的纸张位置检测。
通过安装在传动装置上,传感器可以测量纸张在装置内的运动距离,以及传输至控制系统以便进行位置控制。
4. 运动控制系统:脉冲测速传感器在运动控制系统中起着重要作用。
通过实时测量运动的速度,传感器可以向控制系统提供准确的反馈信号,从而实现对运动的精确控制。
例如,在自动化生产线上,通过将传感器安装在运动设备上,并与控制系统相连,可以实现对设备的高精度定位和速度调整。
不同种类的传感器测速原理不同。
汽车速度传感器工作原理是检测电控汽车的车速,控制电脑用这个输入信号来控制发动机怠速,自动变速器的变扭器锁止,自动变速器换挡及发动机冷却风扇的开闭和巡航定速等其他功能。
车速传感器的输出信号可以是磁电式交流信号,车速传感器通常安装在驱动桥壳或变速器壳内,通过指针摆动来显示汽车行驶速度,或产生交变电流信号,通常由带两个接线柱的磁芯及线圈组成。
这两个线圈接线柱是传感器输出的端子,转化为电流振幅表示车速。
透光式测速传感器的原理是当圆盘随被测轴旋转时,光线只能通过因孔或缺口照射到光电管上。
光电管被照射时,其反向电阻很低,于是输出一个电脉冲信号。
光源被圆盘遮住时,光电管反向电阻很大,输出端就没有信号输出。
这样,根据圆盘上的孔数或缺口数,即可测出被测轴的转速。

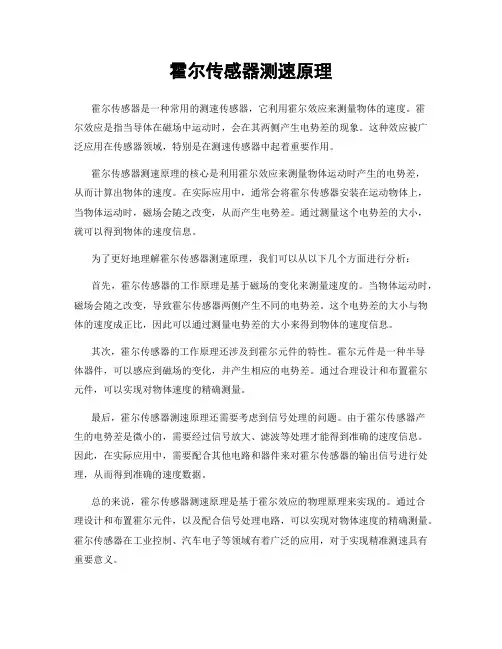

霍尔传感器测速原理霍尔传感器是一种常用的测速传感器,它利用霍尔效应来测量物体的速度。
霍尔效应是指当导体在磁场中运动时,会在其两侧产生电势差的现象。
这种效应被广泛应用在传感器领域,特别是在测速传感器中起着重要作用。
霍尔传感器测速原理的核心是利用霍尔效应来测量物体运动时产生的电势差,从而计算出物体的速度。
在实际应用中,通常会将霍尔传感器安装在运动物体上,当物体运动时,磁场会随之改变,从而产生电势差。
通过测量这个电势差的大小,就可以得到物体的速度信息。
为了更好地理解霍尔传感器测速原理,我们可以从以下几个方面进行分析:首先,霍尔传感器的工作原理是基于磁场的变化来测量速度的。
当物体运动时,磁场会随之改变,导致霍尔传感器两侧产生不同的电势差。
这个电势差的大小与物体的速度成正比,因此可以通过测量电势差的大小来得到物体的速度信息。
其次,霍尔传感器的工作原理还涉及到霍尔元件的特性。
霍尔元件是一种半导体器件,可以感应到磁场的变化,并产生相应的电势差。
通过合理设计和布置霍尔元件,可以实现对物体速度的精确测量。
最后,霍尔传感器测速原理还需要考虑到信号处理的问题。
由于霍尔传感器产生的电势差是微小的,需要经过信号放大、滤波等处理才能得到准确的速度信息。
因此,在实际应用中,需要配合其他电路和器件来对霍尔传感器的输出信号进行处理,从而得到准确的速度数据。
总的来说,霍尔传感器测速原理是基于霍尔效应的物理原理来实现的。
通过合理设计和布置霍尔元件,以及配合信号处理电路,可以实现对物体速度的精确测量。
霍尔传感器在工业控制、汽车电子等领域有着广泛的应用,对于实现精准测速具有重要意义。
通过对霍尔传感器测速原理的深入理解,可以帮助我们更好地应用和优化测速系统,提高系统的稳定性和精度,满足不同领域对速度测量的需求。
同时,也可以促进对霍尔效应等物理现象的深入研究和应用,推动传感器技术的发展和创新。
测速传感器工作原理
测速传感器是一种通过感知运动物体的速度来测量速度的设备。
其工作原理可以大致分为以下几个步骤:
1. 发射信号:测速传感器通过发射特定的信号,如声波、激光、电磁波或超声波等,向目标物体发送信号。
2. 接收反射信号:传感器会接收由目标物体反射回来的信号。
3. 计算时间差:传感器会记录发送信号和接收反射信号之间的时间差,即目标物体被传感器探测到的时间。
4. 计算速度:通过时间差和传感器到目标物体的距离,可以计算出目标物体的速度。
速度计算通常基于物体的位移和时间的比例关系。
测速传感器的工作原理基于物体运动时改变反射信号的特性,例如声波信号的频率或激光信号的返回时间等。
这些变化被传感器捕捉并用于计算目标物体的速度。
不同类型的测速传感器采用不同的信号和技术,但基本的工作原理是一致的。
霍尔传感器测速原理
霍尔传感器是一种常用的测速传感器,主要通过霍尔效应来实现测速功能。
霍尔效应是指当通过一定方向上的电流通过一定方向上的金属或半导体材料时,在这个材料上会产生一个垂直于电流方向和磁场方向的电势差。
在测速应用中,常用的霍尔传感器是基于半导体材料的霍尔元件。
测速原理是利用霍尔传感器通过感应磁场来检测转子的旋转速度。
通常情况下,霍尔传感器的安装位置与转子有一定的距离,通过磁场感应,可以检测到转子上的磁铁或磁场的变化。
当转子高速旋转时,磁场变化的速度也会随之增加,因此霍尔传感器可以通过检测到的磁场变化来计算出转子的转速。
具体实现时,霍尔传感器一般由霍尔元件、信号调理电路和输出接口组成。
当转子上的磁铁或磁场靠近霍尔元件时,霍尔元件会产生一个与磁场强度相关的电压信号。
信号调理电路会对这个电压信号进行放大和滤波处理,然后将处理后的信号通过输出接口传输给外部系统进行处理和计算。
需要注意的是,为了确保测速的准确性,霍尔传感器的安装位置和方向都需要严格控制。
同时,测速系统的工作环境也会对测速精度产生一定的影响,因此在实际应用中需要进行适当的校准和调整。
总结起来,霍尔传感器测速原理主要是基于霍尔效应,在感应转子的磁场变化时产生电压信号,经过信号调理和处理后输出
转速信息。
这种测速方法具有响应快速、精度高和稳定性好等优点,在各种工业和汽车应用中都得到了广泛应用。
1.霍尔传感器测速原理利用霍尔器件将喷药设备的转速转化为脉冲信号,将测量转速的霍尔传感器和喷药设备的车轴同轴连接,与霍尔探头相对的喷药设备的轴上固定着一片磁钢块,车轮每转一周,霍尔传感器便发出一个脉冲信号,由霍尔器件电路输出。
将此脉冲信号接到单片机的IO口上,单片机通过采集IO口的信号来计算单位时间内的脉冲个数,从而计算出喷药设备的行进速度。
2.电磁阀工作原理电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
2.1直动式电磁阀原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
2.2分布直动式电磁阀原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
2.3先导式电磁阀原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
3.光电耦合器光电偶合器件(简称光耦)是把发光器件(如发光二极体)和光敏器件(如光敏三极管)组装在一起,通过光线实现耦合构成电—光和光—电的转换器件.它对输入、输出电信号有良好的隔离作用.当电信号送入光电耦合器的输入端时,发光二极体通过电流而发光,光敏元件受到光照后产生电流,CE导通;当输入端无信号,发光二极体不亮,光敏三极管截止,CE不通。
基于霍尔传感器的电机测速装置一、本文概述随着工业自动化技术的不断发展,电机测速装置在各类机械设备中的应用越来越广泛。
电机测速装置不仅能够实时监测电机的转速,为控制系统提供准确的反馈信号,还能够有效地保护电机和机械设备,避免因超速或低速运行而引发的故障。
本文将介绍一种基于霍尔传感器的电机测速装置,详细阐述其工作原理、系统组成、性能特点以及在实际应用中的优势。
通过本文的阐述,读者将能够深入了解基于霍尔传感器的电机测速装置的基本概念和关键技术,为其在实际工程中的应用提供有益的参考和指导。
二、霍尔传感器基本原理霍尔传感器是一种基于霍尔效应的磁电转换器件,它的基本原理是霍尔效应。
霍尔效应是指在一个通电的半导体薄片中,当外加一个与电流方向垂直的磁场时,会在垂直于电流和磁场的方向上产生一个附加的电压,这个电压被称为霍尔电压。
霍尔传感器主要由霍尔元件、放大器、温度补偿电路等部分组成。
其中,霍尔元件是霍尔传感器的核心部分,通常由砷化镓、锑化铟等半导体材料制成。
当磁场穿过霍尔元件时,会在其两侧产生电势差,这个电势差与磁场强度成正比。
放大器则将这个微弱的电势差放大,使其能够被后续电路处理。
温度补偿电路则用于补偿温度对霍尔元件性能的影响,保证测量的准确性。
在电机测速装置中,霍尔传感器通常被用来检测电机的旋转速度。
具体来说,将霍尔传感器安装在电机的转轴上,当电机旋转时,转轴上的磁铁会周期性地穿过霍尔传感器的磁场,从而在霍尔元件中产生周期性的电势差。
通过测量这个电势差的频率,就可以得到电机的旋转速度。
霍尔传感器具有测量精度高、响应速度快、抗干扰能力强等优点,因此在电机测速装置中得到了广泛的应用。
随着科技的发展,霍尔传感器的性能也在不断提高,为电机测速技术的发展提供了有力的支持。
三、电机测速原理及方法电机测速装置的核心在于准确、快速地获取电机的转速信息。
这通常依赖于特定的传感器和相应的测速原理。
霍尔传感器是一种广泛应用于电机测速的感应器件,其工作原理基于霍尔效应。

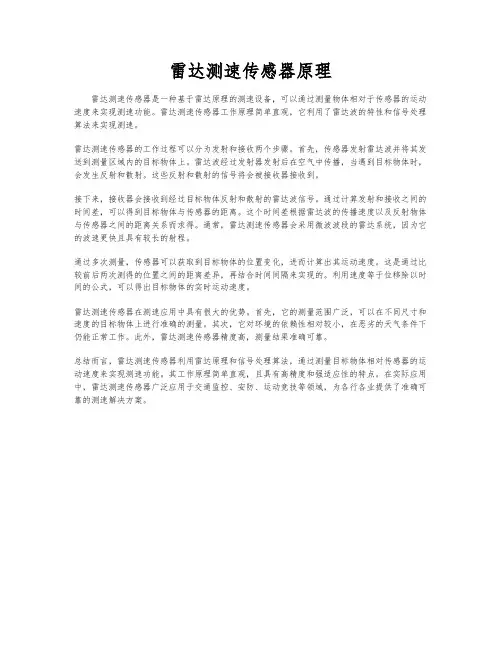

雷达测速传感器原理雷达测速传感器是一种基于雷达原理的测速设备,可以通过测量物体相对于传感器的运动速度来实现测速功能。
雷达测速传感器工作原理简单直观,它利用了雷达波的特性和信号处理算法来实现测速。
雷达测速传感器的工作过程可以分为发射和接收两个步骤。
首先,传感器发射雷达波并将其发送到测量区域内的目标物体上。
雷达波经过发射器发射后在空气中传播,当遇到目标物体时,会发生反射和散射。
这些反射和散射的信号将会被接收器接收到。
接下来,接收器会接收到经过目标物体反射和散射的雷达波信号。
通过计算发射和接收之间的时间差,可以得到目标物体与传感器的距离。
这个时间差根据雷达波的传播速度以及反射物体与传感器之间的距离关系而求得。
通常,雷达测速传感器会采用微波波段的雷达系统,因为它的波速更快且具有较长的射程。
通过多次测量,传感器可以获取到目标物体的位置变化,进而计算出其运动速度。
这是通过比较前后两次测得的位置之间的距离差异,再结合时间间隔来实现的。
利用速度等于位移除以时间的公式,可以得出目标物体的实时运动速度。
雷达测速传感器在测速应用中具有很大的优势。
首先,它的测量范围广泛,可以在不同尺寸和速度的目标物体上进行准确的测量。
其次,它对环境的依赖性相对较小,在恶劣的天气条件下仍能正常工作。
此外,雷达测速传感器精度高,测量结果准确可靠。
总结而言,雷达测速传感器利用雷达原理和信号处理算法,通过测量目标物体相对传感器的运动速度来实现测速功能。
其工作原理简单直观,且具有高精度和强适应性的特点。
在实际应用中,雷达测速传感器广泛应用于交通监控、安防、运动竞技等领域,为各行各业提供了准确可靠的测速解决方案。
常用传感器的工作原理
1.二次仪表
它接受由变送器、转换器、传感器(包括热电偶、热电阻)等送来的电或气信号,并指示所检测的过程工艺参数量值的仪表。
在试验中,它用来显示传感器的检测数值。
2.传感器
超声波传感器——超声波传感器是利用超声波的特性研制而成的传感器。
超声波是一种振动频率高于声波的机械波,由换能晶片在电压的激励下发生振动产生的,它具有频率高、波长短、绕射现象小,特殊是方向性好、能够成为射线而定向传播等特点。
超声波对液体、固体的穿透本事很大,尤其是在阳光不透亮的固体中,它可穿透几十米的深度。
超声波遇到杂质或分界面会产生显著反射形成反射成回波,遇到活动物体能产生多普勒效应。
因此超声波检测广泛应用在工业、国防、生物医学等方面。
光电传感器——光电传感器是采纳光电元件作为检测元件的传感器。
它首先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成电信号。
光电传感器一般由光源、光学通路和光电元件三部分组成。
本次试验用到的有光敏电阻、鼠标对管、反射式光电管以及U型光电传感器。
接近开关——接近开关又称无触点行程开关,它除可以完成行程掌握和限位爱护外,还是一种非接触型的检测装置,用作检测零件尺寸和
测速等,也可用于变频计数器、变频脉冲发生器、液面掌握和加工程序的自动连接等。
它依据不同的原理和不同的方法做成,而不同的位移传感器对物体的“感知”方法也不同,所以常见的接近开关有以下几种:涡流式、电容式、霍尔式以及光电式。
mt法测速原理1. 引言在现代工业领域,测量和监控速度是非常重要的任务。
特别是在机械工程、交通管理和自动化领域,对于准确测量平均速度、瞬时速度以及加速度的需求越来越高。
而mt法(Microsecond Timing法)就是一种常用的测速方法,它基于微秒级的时间测量原理,能够提供高精度的速度测量结果。
2. mt法测速原理mt法测速原理基于光学传感器和计时器的协同工作。
通常,mt法使用一种被称为“测速卡”的装置,其中包括一个光电传感器和一个计时器。
具体的测速步骤如下:2.1 光电传感器的安装:在测速对象的路径上安装一个光电传感器。
光电传感器通常由一个发射器和一个接收器组成,通过检测目标物体通过时的光线遮挡来触发计时器。
2.2 计时器的设置:设置计时器的初始状态为零,准备开始测速。
计时器通常是在微秒级别上工作,以确保测量结果的高精度。
2.3 测速过程:当目标物体经过光电传感器时,光线被遮挡,触发计时器开始计时。
当目标物体通过光电传感器后,光线重新恢复,计时器停止计时。
计时器将记录下两个时间戳:目标物体通过光电传感器时的时间和目标物体通过后的时间。
2.4 速度计算:通过对两个时间戳的差值进行计算,可以确定目标物体通过测速区域所花费的时间。
将时间差除以目标物体所经过的距离,就可以得到平均速度或瞬时速度的测量结果。
3. mt法的优势和应用mt法作为一种高精度的测速方法,在各个领域都有广泛的应用。
以下是mt法的几个主要优势:3.1 高精度:mt法使用微秒级的时间测量,能够提供非常准确的速度测量结果。
这对于一些对速度测量要求较高的应用非常重要,比如高速运动物体的测速或者自动化生产线的速度监测。
3.2 快速响应:由于mt法测量时间的精度非常高,它能够快速响应目标物体通过的速度变化。
这使得mt法非常适合对瞬时速度进行测量,以及对快速运动物体进行跟踪和测速。
3.3 灵活性:mt法的装置相对简单,可以根据具体应用的需求进行定制和调整。
测速度的传感器原理测速度的传感器原理是通过感知物体运动所产生的特定信号,并通过转化、传输和处理等环节将其转化为速度信息。
传感器利用不同的物理原理进行速度检测,常见的传感器包括电磁感应传感器、光敏传感器、压电传感器、雷达传感器、超声波传感器和加速度传感器等。
下面将介绍其中几种常见的测速度传感器原理。
1. 电磁感应传感器:电磁感应传感器利用电磁感应原理来测量运动物体的速度。
当运动物体穿过一个磁场时,物体上的导体会感应出电磁感应力线切割导体产生的涡电流。
电磁感应产生的电流带有与物体运动速度成正比的特点,因此可以通过测量电流大小来确定物体的速度。
2. 光敏传感器:光敏传感器利用光敏元件对光信号的特性进行测量来实现速度检测。
光敏元件通常是光电二极管或光敏电阻。
当运动物体通过传感器时,物体反射的光或传感器发射的光被光敏元件接收到,产生相应的电信号。
利用光敏元件的电信号频率和采样精度可以计算出物体的速度。
3. 压电传感器:压电传感器利用压电效应来测量物体的速度。
压电材料在受到力或压力时会产生电荷,通过测量产生的压电电荷大小来确定物体的速度。
常见的压电传感器材料有压电陶瓷和压电聚合物等。
4. 雷达传感器:雷达传感器利用超高频电磁波的反射特性来测量物体的速度。
雷达发射器会发射一束电磁波,并通过接收器接收物体反射回来的电磁波。
通过测量电磁波传播的时间差和频率变化来计算物体的速度。
5. 超声波传感器:超声波传感器利用超声波在空气中的传播速度来测量物体的速度。
传感器通过发射超声波并接收反射回来的超声波,并测量超声波的时间差来计算物体的速度。
传感器工作原理类似于雷达,但是使用的是声波而不是电磁波。
6. 加速度传感器:加速度传感器通常用于测量物体的加速度,但也可以通过积分加速度信息来推算速度。
加速度传感器可以是基于压电效应、电容效应或热敏效应等物理原理的传感器。
传感器内部的微机电系统(MEMS)检测物体的加速度,并利用积分运算得到物体的速度。
测速传感器 课程设计一、课程目标知识目标:1. 学生能够理解测速传感器的工作原理,掌握其基本构成和功能。
2. 学生能够掌握测速传感器在现实生活中的应用,了解不同类型的测速传感器及其特点。
3. 学生能够运用测速传感器的相关知识,解释和分析简单的速度测量问题。
技能目标:1. 学生能够运用测速传感器进行简单的速度测量实验,并正确读取数据。
2. 学生能够通过实际操作,培养动手能力和问题解决能力,提高实践技能。
3. 学生能够运用测速传感器相关知识,设计简单的速度测量方案。
情感态度价值观目标:1. 学生对物理学科产生兴趣,认识到科技在生活中的重要作用。
2. 学生在学习过程中,培养合作意识、探究精神和创新思维。
3. 学生通过学习测速传感器,增强对科学技术的敬畏之心,树立正确的价值观。
课程性质:本课程为物理学科选修课程,旨在让学生了解测速传感器的基本原理和应用,提高学生的实践操作能力和创新能力。
学生特点:初三学生具备一定的物理知识基础,对新鲜事物充满好奇心,具备一定的动手能力和探究精神。
教学要求:结合学生特点和课程性质,注重理论与实践相结合,提高学生的实际操作能力和问题解决能力,培养创新思维和合作精神。
在教学过程中,关注学生的学习进度,及时调整教学策略,确保课程目标的实现。
通过本课程的学习,使学生能够将所学知识应用于实际生活,提高综合素养。
二、教学内容1. 测速传感器概述- 了解测速传感器的发展历程、分类及在工程领域的应用。
2. 测速传感器工作原理- 学习测速传感器的基本工作原理,如电磁感应、霍尔效应等。
3. 常见测速传感器介绍- 学习并区分各种类型的测速传感器,如旋转编码器、光电传感器、霍尔传感器等。
4. 测速传感器在生活中的应用- 探讨测速传感器在交通工具、工业生产等领域的具体应用。
5. 实验教学- 设计并实施测速传感器实验,如测量物体运动速度、演示测速传感器工作过程等。
6. 测速传感器数据读取与分析- 学习如何读取测速传感器数据,并对数据进行分析和处理。
霍尔传感器测速原理霍尔传感器是一种测量磁场强度的传感器,可以用于测量转速。
其测速原理是利用霍尔元件的特性,通过测量磁场的变化来确定转速。
本文将介绍霍尔传感器测速原理及其应用。
一、霍尔元件的工作原理霍尔元件是一种基于霍尔效应的传感器。
霍尔效应是指当电流通过具有导电性的材料时,会在材料中产生电场,从而产生一定的电压。
这种电压称为霍尔电势,其大小与磁场的强度和方向有关。
霍尔元件通常是由半导体材料制成的。
当磁场作用于半导体材料时,由于霍尔效应的作用,会在元件的两端产生一定的电压,这种电压称为霍尔电势。
根据霍尔电势的大小和方向,可以确定磁场的强度和方向。
二、霍尔传感器测速原理霍尔传感器通常由霍尔元件、放大器和输出电路组成。
当传感器安装在旋转物体上时,磁场的强度和方向会随着旋转而变化。
这时,霍尔元件会产生一定的霍尔电势,通过放大器和输出电路,可以将霍尔电势转换为电压信号输出。
根据旋转物体的转速和磁场的变化情况,可以测量出输出电压的频率和幅值。
通过对输出电压的处理,可以确定旋转物体的转速。
通常情况下,霍尔传感器的输出电压的频率与旋转物体的转速成正比,因此可以利用霍尔传感器来测量转速。
三、霍尔传感器的应用霍尔传感器具有灵敏度高、响应时间短、寿命长等优点,因此在工业控制、汽车电子、医疗器械等领域得到了广泛的应用。
在工业控制领域,霍尔传感器可以用于测量电机、风扇、泵等设备的转速,从而实现对这些设备的控制。
在汽车电子领域,霍尔传感器可以用于测量车轮的转速、发动机的转速等,从而实现对车辆的控制。
在医疗器械领域,霍尔传感器可以用于测量心脏起搏器的脉冲频率、血流速度等,从而实现对患者的监测。
霍尔传感器是一种常见的测速传感器,其测速原理基于霍尔元件的特性。
通过利用霍尔传感器测量旋转物体的转速,可以实现对各种设备的控制和监测。
测速传感器工作原理
测速传感器工作原理
透光式测速传感器由带孔或缺口的回盘、光源和光电管组成。
圆盘随被测轴旋转时,光线只能通过因孔或缺口照射到光电管上。
光电管被照射时,其反向电阻很低,于是输出一个电脉冲信号。
光源被圆盘遮住时,光电管反向电阻很大,输出端就没有信号输出。
这样,根据圆盘上的孔数或缺口数,即可测出被测轴的转速。
圆盘孔或缺口数通常取为仍,因此被测轴每转一周时,光电变换器便可输出60个脉冲信号。
若取电子计数器的时基信号为1s,则可直接读出被测轴转速。
反射式测速传感器的原理与透光式一样,是通过光电管将感受的光变化转换为电信号变化,但它是通过光的反射来得到脉冲信号的,通常是将反光材料粘贴于被测轴的测量部位上构成反射面。
常用的反射材料为专用测速反射纸带(胶带),也可用铝箔等反光材料代替,有时还可以在被测部位涂以白漆作为反射面。
投光器与反射面需适当配置,通常两者之间距离为5-
15M。
当被测轴旋转时,光电元件接受脉动光照,并输出相应的电信号送人电子计数器,从而测量出被测轴的转速。
光电式测速传感器输出信号的波形比较规整,接近标准方波,几乎无干扰信号产生。
但透光式由于震动会使光源寿命降低,因而在具有较强震动。
