第一节建筑制图基本知识

建筑⼯程制图基本知识第⼆篇建筑⼯程制图第⼗⼀章制图基本知识第⼀节建筑制图国家标准的有关规定⼀图纸幅⾯规格（⼀）图纸幅⾯图框：粗实线图幅线：细实线（⼆）标题栏和会签栏正式⼯程图纸：⼯程名称、图名、图纸编号、设计单位、设计⼈、绘图⼈、校核⼈。

会签栏：尺⼨１００ｍｍ＊２００ｍｍ⼆图线（⼀）图线宽度粗：中粗：细线＝４:２:１基本线宽ｂ：指的是粗线的宽度（⼆）图线线型虚线：３－６间１单点长划线：１０－１５间１点１双点长划线：１０－１５间１点１折继线（折断线）：折３（三）图线的画法１相互平⾏的图线，其间隙不宜⼩于其中的粗线宽度，且不宜⼩于０.７ｍｍ２虚线、单点长划线、双点长划线的线段长度和间隔，宜各⾃相等３单点长划线、双点长划线，当在较⼩的图形绘制有困难时，可⽤实线代替４单点长划线、双点长划线的两端，不应是点。

点画线与点画线的交接，或者点画线与其他线的假借，应是线段交接。

５虚线与虚线交接或者虚线与其他图线交接时，应是线段交接。

虚线为实线的延长线时，不得与实线交接。

６图线不得与⽂字、数字、或符号重叠、混淆，不可避免时，应⾸先保证⽂字的清晰。

三字体（⼀）汉字长仿宋字体字⾼：字宽＝１：０.７公称尺⼨系列：１.８:２.５:３.５:５√２倍（⼆）字母和数字⿊体（直体和斜体［右７５］）四⽐例⽐例字⾼⽐图名⼩⼀号或⼆号五尺⼨标注（⼀）尺⼨界线、尺⼨线、尺⼨起⽌符尺⼨界线：细实线离开图形轮廓线＞＝２ｍｍ尺⼨线：细实线尺⼨起⽌符：中粗斜短线与尺⼨界线成顺时针４５度，长度２－３ｍｍ，半径、直径、⾓度、弧长的尺⼨起⽌符，宜⽤箭头表⽰。

箭头长度４ｂ－５ｂ，＞＝１５°（⼆）尺⼨数字１尺⼨单位：除标⾼及总平⾯图是以⽶为单位外，其他必须以ｍｍ为单位２尺⼨数字的⽅向：（三）尺⼨的排列与布置由近及远、7-10mm（四）半径、直径、球径的尺⼨标注（五）⾓度、弧长、弦长的标注⾓度：数字⽔平书写弧长：尺⼨线为同⼼圆弧线，尺⼨界线垂直于圆弧的弦，数字上⽅加圆弧符号弦长：尺⼨线平⾏该弦，尺⼨界线垂直该弦，起⽌符号：中粗斜短线第⼆节⼏何作图⼀作正多边形（⼀）作已知圆的内接正五边形（⼆）作已知圆的内接正六边形⼆圆弧连接（⼀）作圆弧与已知相交⼆直线连接（⼆）作圆弧与已知直线和圆弧连接（三）作圆弧与两已知圆弧内接连接三椭圆画法（⼀）同⼼圆法（⼆）四⼼圆法第三节平⾯图形画法⼀平⾯图形的线段分析及尺⼨分析定形尺⼨：⽤来确定⼏何元素的⼤⼩的尺⼨定位尺⼨：⽤来确定⼏何元素与基准之间或各元素之间的相对位置的尺⼨第四节徒⼿作图第⼗⼆章组合体的投影第⼀节组合体三⾯投影的画法⼀组合体的组合⽅式1 叠加型2切割型3 混合型组合体表⾯的靠齐、相交、相切关系第⼆节组合体的尺⼨标注第三节读组合体的投影图⼀读图思维要点（⼀）必须把⼏个投影联系起来（⼆）从反映特征形状的投影读起（三）从位置特征投影想象组合体各部分的相对位置（四）根据投影中线段的可见性，确定形体各部分的位置⼆读图的⽅法（⼀）形体分析法（⼆）线⾯分析法（四）拉伸法即分层拉伸法、分向拉伸法第⼗三章建筑形体的表达⽅法第⼀节基本视图六个视图第⼆节剖视图剖切符号：剖视⽅向线和剖切位置线。

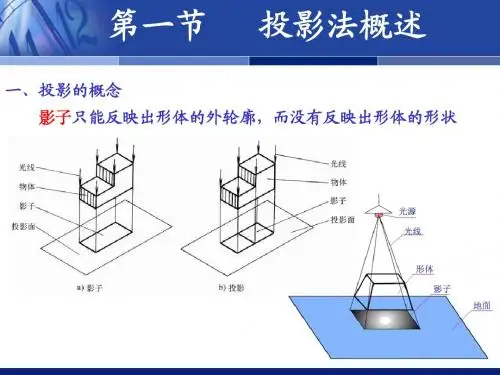

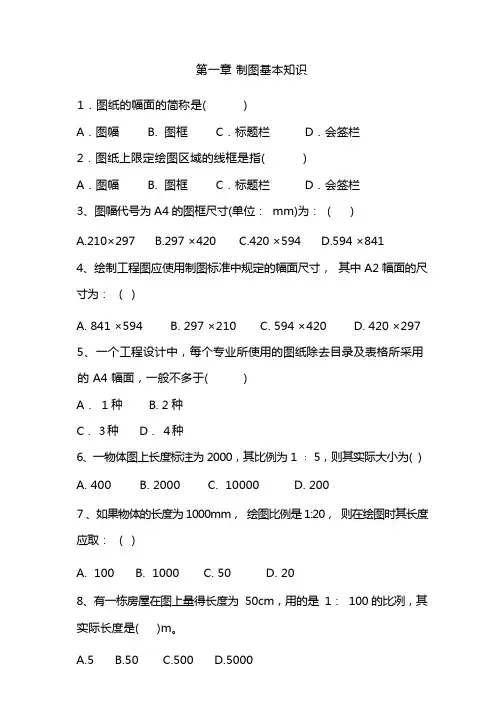

第一章制图基本知识1．图纸的幅面的简称是( )A．图幅 B. 图框 C．标题栏 D．会签栏2．图纸上限定绘图区域的线框是指( )A．图幅 B. 图框 C．标题栏 D．会签栏3、图幅代号为 A4 的图框尺寸(单位： mm)为： ( )A.210×297B.297 ×420C.420 ×594D.594 ×8414、绘制工程图应使用制图标准中规定的幅面尺寸，其中 A2 幅面的尺寸为： ( )A. 841 ×594B. 297 ×210C. 594 ×420D. 420 ×2975、一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的 A4 幅面，一般不多于( )A． 1 种 B. 2 种C． 3 种 D． 4 种6、一物体图上长度标注为 2000，其比例为 1 ﹕ 5，则其实际大小为( )A. 400B. 2000C. 10000D. 2007 、如果物体的长度为 1000mm，绘图比例是 1:20，则在绘图时其长度应取： ( )A. 100B. 1000C. 50D. 208、有一栋房屋在图上量得长度为 50cm，用的是 1： 100 的比冽，其实际长度是( )m。

A.5B.50C.500D.50009、图线的线宽有粗线、中粗线和细线三种，它们的线宽比例为 ( ) 。

A.1： 2： 4B.2： 4： lC.4： 2： 1D.2： 1： 410、半径、直径、角度与弧长的尺寸起止符号，宜用 ( )。

A.箭头B. 中粗斜短线C.小圆黑点D.小黑矩形11、标注坡度时，在坡度数字下，应加注坡度符号，坡度符号的箭头，一般应指向 ( )。

A.下坡B.上坡 c.前方 D.后方12、丁字尺的用途是 ( )。

A.画曲线用的B.放大或缩小线段长度用的C.画圆用的D. 画水平线用的13、图样上的尺寸数字代表 ( )。

A. 图样上线段的长度B.物体的实际尺寸C.随比例变化的尺寸D. 图样乘比例的长度14、一般情况下，一个图样应选择的比例为( )A． 1 种 B. 2 种C． 3 种 D． 4 种15、图样及说明中的汉字宜采用( )A．长仿宋体 B. 黑体C．隶书 D．楷体16、绘制尺寸界线时应采用( )A．粗实线C．细实线B. 粗虚线D．细虚线17、绘制尺寸起止符号时应采用( )A．中粗长线C．中粗斜短线B. 波浪线D．单点长划线18、尺寸起止符号倾斜方向与尺寸界线应成( )A． 450 B. 60 0C． 900 D． 180019、图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于( )A． 10mm B. 20mmC． 5mm D. 1mm20、平行排列的尺寸线的间距，宜为( )A． 1~2mm B. 2~3mmC． 3~5mm D. 7~10mm21、标注球的半径尺寸时，应在尺寸前加注符号( )A． RS B. SRC．S φ D. S22、标注圆弧的弧长时，表示尺寸线应以( )A．箭头 B. 该圆弧同心的圆弧线表示C．标注圆弧的弦长 D. 平行与圆弧的直线9．工程图纸上书写的数字和字母的字高，应不小于 ( )mm 。

二级造价工程师《建设工程计量与计价实务》（土木建筑工程） 第二章 工程计量第一节 建筑工程识图基本原理与方法一、建筑工程识图概述 （一）建筑制图标准1.图纸幅面图纸幅面是指图纸宽度与长度组成的图面。

根据设计图纸幅面及图框尺寸的标准，可分为A0号图纸、Al 号图纸、A2号图纸、A3号图纸、A4号图纸。

2.标题栏与会签栏（1）标题栏：每张图纸的右下角。

（2）会签栏：一般位于图纸的左上角。

3.图线、字体与比例图线 ①起点和终点间以任何方式连接的一种几何图形。

②建筑施工图采用的线型有实线、虚线、单点长画线、双点长画线、折断线和波浪线等线型，其中有些线型还分为粗、中、细三种。

字体 图纸上面的汉字，应采用长仿宋体或黑体。

比例 它是线段长度之比，而不是面积之比。

4.尺寸标注尺寸界线、尺寸线、尺寸起止符号和尺寸数字称为尺寸四要素。

（二）建筑施工图分类建筑施工图是用以指导施工的一套图纸，按内容和作用不同可分为建筑施工图、结构施工图和设备施工图三个主要部分。

1.建筑施工图（建施）一般包括施工图首页、总平面图、各层平面图、不同方位的立面图、必要的剖面图和建筑施工详图。

【总平面图、平立剖、建筑详图】2.结构施工图（结施）包括基础平面图、基础详图、结构平面图、楼梯平面图、楼梯结构图和结构构件详图、吊装与安装图及其说明书。

【平面图、构件详图】3.设备施工图（设施）主要表示给水、排水、采暖通风、电气照明等设备的布置及安装要求，包括平面布置图、系统图和安装图等。

【平面布置图、系统图、安装图】一套完整的房屋建筑工程图在装订时要按专业顺序排列。

各专业施工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，后施工的在后；重要的在前，次要的在后。

【例题·多选】建筑施工图按内容和作用不同可分为（）。

A.建筑施工图B.总平面图C.结构施工图D.水电施工图E.设备施工图【答案】ACE【解析】建筑施工图是用以指导施工的一套图纸，按内容和作用不同可分为建筑施工图、结构施工图和设备施工图三个主要部分。

建筑工程制图与识图期末复习资料第一章制图的基本知识与技能第一节绘图工具和仪器图板是用来固定图纸的，提供作图工作面。

丁字尺主要用于画水平线三角板由两块组成一副（45和60），主要与丁字尺配合使用画垂直线与倾斜线圆规是用来画圆及圆弧的工具，调平后钢针略长于铅芯分规是截量长度和等分线段的工具，调平后钢针针尖聚与一点。

铅笔是用来画图或写字的，铅笔的铅芯有软硬之分，铅笔上标注的“H”表示硬铅笔，“B”表示软铅笔，“F”，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软和越硬。

画工程图时，应使用较硬的铅笔打底稿，如3H、2H等，用HB铅笔写字，用B或2B铅笔加深图线。

画图时应使铅笔垂直纸面，向运动方向倾斜75度。

第二节制图的基本标准●GB GB/T GBJ●A2的尺寸是420×594●字体长仿字体字的书写要领：横平竖直，起落分明，填满方格，结构匀称。

拉丁字母、阿拉伯数字和罗马数字的字高，应不小于 2.5mm。

如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75°。

●尺寸标注尺寸的组成：图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字1、尺寸界线尺寸界线，应用细实线绘制，一般应与被注长度垂直，其一端应离开图样的轮廓线不小于2mm，另一端应超出尺寸线2~3mm。

必要时可利用图样轮廓线、中心线及轴线作为尺寸界线。

2、尺寸线尺寸线应用细实线绘制，并与被注长度平行，与尺寸界线垂直相交，但不宜超出尺寸界线外。

互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远。

图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于10mm，平行排列的尺寸线的间距为7~10mm，并保持一致。

图样上任何图线都不得用作尺寸线。

3、尺寸起止符号尺寸起止符号一般用中粗短斜线绘制，并画在尺寸线与尺寸界线的相交处，其倾斜方向应与尺寸界线成顺时针45°角。

第三章建筑识图习题（2010.9）一、单选题：第一节建筑制图的基本知识1、圆的中心线一般用（）表示。

A、实线B、虚线C、单点划线D、折断线2、圆的直径较小时中心线用（）表示。

A、实线B、虚线C、单点划线D、折断线3、面积为4cm2的正方形，按1：2的比例画出的图形面积为（）A、1cm2B、2cm2C、3cm2D、4cm24、球体半径应用（）表示A、ΦB、RC、SΦD、SR5、建筑工程图的尺寸标注中，以下（）以m为单位。

A、平面图B、立面图C、剖面图D、总平面图6、高度为30M的建筑，按照1：100作立面图，图纸上应标注的高度尺寸为（）。

A、30B、300C、3000D、300007、下列不是尺寸标注的组成部分的是（）。

A、尺寸线B、尺寸间距线C、尺寸界线D、尺寸数字8、单点长画线或双点长画线的两端，不应该是（）A、线段B、点Ｃ、空隙Ｄ、波浪线9、尺寸起止符号一般作用（）绘制Ａ、中粗斜短线Ｂ、粗实线Ｃ、细实线Ｄ、箭头10、对称构配件采用对称省略画法时，尺寸数字应（）注写Ａ、按整体一半尺寸 B、按整体全尺寸 C、按整体1/4尺寸 D、前三种都可以11、建筑工程图纸幅面有五种，幅面代号没有（）A、A0B、A3C、A4D、B412、图样及说明中的汉字，宜采用（）A、仿宋体B、扁仿宋体C、方仿宋体D、长仿宋体13、尺寸线应用（）绘制A、粗实线B、中实线C、细实线D、特细实线14、尺寸线为竖向时，其尺寸数字的字头应当朝向（）A、上B、下C、左D、右15、在较小图形中，点划线绘制有困难时可用（）代替A、实线B、虚线C、折断线D、波浪线16、建筑工程图的尺寸单位，一般以（）为单位。

A、mB、dmC、cmD、mm17、尺寸线与图样最外轮廓线的间距不宜小于（）mm。

A、5B、10C、15D、2018、以下关于图线的画法错误的是（）A、虚线、单点划线、双点划线的线段长度和间隔，应各自相等B、相互平行的图线，其间隙不能小于粗线的宽度C、单点划线两端不应是点D、虚线与虚线相交，应交于虚线处19、正确的尺寸标注方法是（）A、轮廓线可用做尺寸线B、轮廓线不可用做尺寸界线C、中心线可用做尺寸线D、尺寸界线不能做为尺寸线第二节基本几何体的投影1、圆椎体的W面投影为（）。
