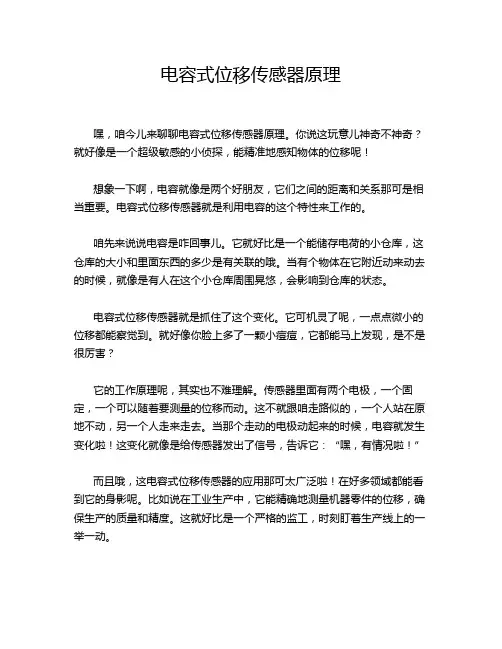

电容式位移传感器原理嘿，咱今儿来聊聊电容式位移传感器原理。
你说这玩意儿神奇不神奇？就好像是一个超级敏感的小侦探，能精准地感知物体的位移呢！想象一下啊，电容就像是两个好朋友，它们之间的距离和关系那可是相当重要。
电容式位移传感器就是利用电容的这个特性来工作的。
咱先来说说电容是咋回事儿。
它就好比是一个能储存电荷的小仓库，这仓库的大小和里面东西的多少是有关联的哦。
当有个物体在它附近动来动去的时候，就像是有人在这个小仓库周围晃悠，会影响到仓库的状态。
电容式位移传感器就是抓住了这个变化。
它可机灵了呢，一点点微小的位移都能察觉到。
就好像你脸上多了一颗小痘痘，它都能马上发现，是不是很厉害？它的工作原理呢，其实也不难理解。
传感器里面有两个电极，一个固定，一个可以随着要测量的位移而动。
这不就跟咱走路似的，一个人站在原地不动，另一个人走来走去。
当那个走动的电极动起来的时候，电容就发生变化啦！这变化就像是给传感器发出了信号，告诉它：“嘿，有情况啦！”而且哦，这电容式位移传感器的应用那可太广泛啦！在好多领域都能看到它的身影呢。
比如说在工业生产中，它能精确地测量机器零件的位移，确保生产的质量和精度。
这就好比是一个严格的监工，时刻盯着生产线上的一举一动。
在科学研究中，它也是个大功臣呢！能帮助科学家们获取各种精确的数据，为科学的进步贡献力量。
这就好像是给科学家们配上了一双超级敏锐的眼睛，能看到那些细微的变化。
咱平时生活中也有它的用武之地呀！说不定你家里的某个电器里就有它在默默工作呢。
你说这电容式位移传感器是不是很了不起？它虽然小小的，但是作用却大大的！它就像是一个隐藏在幕后的英雄，默默地为我们的生活和工作提供着保障。
所以啊，可别小瞧了这些科技小玩意儿，它们的本事可大着呢！咱得好好感谢这些聪明的科学家们，是他们让这些神奇的技术走进了我们的生活。
让我们能享受到这么多便利和精确的测量。
不是吗？。
利用电容式位移传感器测量物体位移的实验步骤引言：近年来，随着科技的不断进步和应用的广泛发展，利用电容式位移传感器测量物体位移的技术在各个领域得到了广泛应用。
它通过测量电容的变化来获取物体的位移信息，具有高精度、快速响应和可靠性强的特点。
本文将介绍利用电容式位移传感器测量物体位移的实验步骤。
实验材料：1. 电容式位移传感器2. 电容检测电路3. 定位台4. 信号处理器5. 示波器6. 可变电源7. 实验样品实验步骤：步骤一：搭建实验装置首先，将定位台放在水平平稳的台面上，并调整好水平，保证测量的准确性。
然后将电容式位移传感器放置在定位台上，并通过螺丝固定好。
将电容式位移传感器的输出端与电容检测电路相连，再将电容检测电路的输出端连接到信号处理器以及示波器。
步骤二：调整实验参数将可变电源连接到电容检测电路上，根据实验要求设置适当的电压值。
在信号处理器上设置适当的增益和滤波参数，以保证得到清晰、稳定的测量信号。
此外，还需根据实验需求选择合适的采样频率和触发方式。
步骤三：校准电容式位移传感器在进行实际测量之前，需要对电容式位移传感器进行校准。
首先，将实验样品放置在传感器下方，并确保测量范围内没有其他物体干扰。
然后，调整电容检测电路输出的直流电压，使得示波器显示出零位的电压。
此时，可以将样品从初始位置移动到期望的位置，记录示波器上的实时电压。
步骤四：实际测量位移将实验样品放置在传感器下方，并通过定位台调节位置，使样品位于测量范围内。
在示波器上观察传感器输出的电压信号，并记录下对应的位置。
可以通过移动样品，观察位置与电压变化的关系，并得到物体位移曲线。
通过调整实验参数和测量范围，可以得到不同精度和范围的位移测量结果。
步骤五：数据处理与分析将实验测得的位移数据导入计算机，并利用相应的数据处理软件进行处理和分析。
可以通过拟合曲线，求解出位移与电压的数学模型，并计算出位移的准确值。
此外，还可以进行误差分析和精度评价，探究实验结果的可靠性和偏差大小。
电容式传感器测位移特性实验电容式传感器是一种常用的位移传感器，采用电容式将小的位移量变化，转变成模拟电压来发送，以实现检测和测量的目的，其具有快速响应、高精度和反应稳定的特点，被广泛应用到航空、航天、工业控制仪表等领域。
本实验将通过实验设备进行测量电容式传感器的位移特性，以更加深入的了解电容式传感器的工作特性。
实验装置是一台专业的电容测试仪，此外还配有一个线性位移模拟器、一个电容式传感器、一些实验电缆和接口线等辅助设备。
实验可分为三个步骤：绘制拟合曲线前的实验前准备工作、将电容式传感器的位移信号变为模拟电压的转换过程以及拟合测得的曲线。
1、实验前准备工作：首先，将位移模拟器接线连接到实验装置；随后，将电容式传感器接入实验装置，并将电容传感器安装在位移模拟器上；最后，调节电容测试仪偏置电路，矫正偏置电压，以设定有效位移信号范围。
2、将电容式传感器的位移信号变为模拟电压的转换过程：在实验中，将位移模拟器的调置电位从最小值（0mm）调至最大值（50mm），从而控制位移模拟器产生不同的位移量。
每次顺序调节时，实验装置将其位移量所产生的信号作为输入，经过转换后将电容式传感器的位移信号变成一定失真程度的模拟电压信号，从而可进行数据获取。
3、拟合测得的曲线：由于电容式传感器的反应特性的确定，在本实验中选择了一种标准的二次曲线进行拟合，以便更好地了解其工作原理。
在拟合曲线以及拟合曲线的过程中，采用的是软件的拟合算法，计算出最佳的参数并绘制拟合曲线。
实验结果表明，本次实验证明了电容式传感器位移特性测试实验使用电容式传感器和实验装置进行测量均具有可行性和准确性，为此类传感器的应用提供了足够的参考。
此外，本次实验也体现了软件算法拟合准确性以及实验数据在绘制曲线过程中的重要性等。
电容式传感器简介capacitive type transducer把被测的机械量，如位移、压力等转换为电容量变化的传感器。
它的敏感部分就是具有可变参数的电容器。
其最常用的形式是由两个平行电极组成、极间以空气为介质的电容器（见图）。
若忽略边缘效应，平板电容器的电容为εA/δ，式中ε为极间介质的介电常数，A为两电极互相覆盖的有效面积,δ为两电极之间的距离。
δ、A、ε三个参数中任一个的变化都将引起电容量变化，并可用于测量。
因此电容式传感器可分为极距变化型、面积变化型、介质变化型三类。
极距变化型一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化(见电容式压力传感器)。
面积变化型一般用于测量角位移或较大的线位移。
介质变化型常用于物位测量和各种介质的温度、密度、湿度的测定。
70年代末以来,随着集成电路技术的发展,出现了与微型测量仪表封装在一起的电容式传感器。
这种新型的传感器能使分布电容的影响大为减小，使其固有的缺点得到克服。
电容式传感器是一种用途极广，很有发展潜力的传感器。
电容式传感器工作原理电容式传感器也常常被人们称为电容式物位计，电容式物位计的电容检测元件是根据圆筒形电容器原理进行工作的，电容器由两个绝缘的同轴圆柱极板内电极和外电极组成，在两筒之间充以介电常数为e的电解质时，两圆筒间的电容量为C=2∏eL/lnD/d，式中L为两筒相互重合部分的长度；D为外筒电极的直径；d为内筒电极的直径；e为中间介质的电介常数。
在实际测量中D、d、e是基本不变的，故测得C即可知道液位的高低，这也是电容式传感器具有使用方便，结构简单和灵敏度高，价格便宜等特点的原因之一。
电容式传感器优缺点电容器传感器的优点是结构简单,价格便宜，灵敏度高，零磁滞，真空兼容，过载能力强，动态响应特性好和对高温、辐射、强振等恶劣条件的适应性强等。
缺点是输出有非线性，寄生电容和分布电容对灵敏度和测量精度的影响较大，以及联接电路较复杂等。
电容式位移传感器作用
电容式位移传感器是一种用于测量物体位移的传感器。
它的作用是通过测量物体与传感器之间的电容变化来确定物体的位移。
当物体移动时，它会改变与传感器之间的电容距离，从而导致电容值的变化。
传感器会将这种电容变化转换成电信号，然后输出给相应的测量设备或控制系统。
电容式位移传感器的作用包括但不限于以下几个方面：
1. 位移测量，通过测量物体与传感器之间的电容变化，可以精确地测量物体的位移，包括线性位移和角位移。
2. 控制系统，电容式位移传感器可以将位移转换成电信号，用于控制系统对物体进行精确的控制，例如自动化生产线上的定位控制和机器人的运动控制等。
3. 监测和安全，在工程和机械设备中，电容式位移传感器可以用于监测物体的位移变化，以确保设备运行在安全范围内，并在必要时触发安全保护措施。
4. 自动化测量，电容式位移传感器可以与自动化测量设备结合
使用，用于工程测量、材料测试和科学研究等领域，提高测量精度
和效率。
总的来说，电容式位移传感器的作用是通过测量物体与传感器
之间的电容变化，实现对物体位移的精确测量和控制，从而在工程、科学研究和工业生产等领域发挥重要作用。

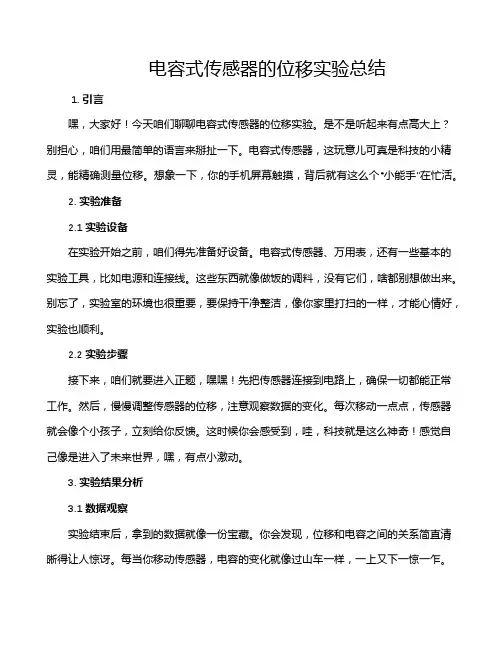

电容式传感器的位移实验总结1. 引言嘿，大家好！今天咱们聊聊电容式传感器的位移实验。
是不是听起来有点高大上？别担心，咱们用最简单的语言来掰扯一下。
电容式传感器，这玩意儿可真是科技的小精灵，能精确测量位移。
想象一下，你的手机屏幕触摸，背后就有这么个“小能手”在忙活。
2. 实验准备2.1 实验设备在实验开始之前，咱们得先准备好设备。
电容式传感器、万用表，还有一些基本的实验工具，比如电源和连接线。
这些东西就像做饭的调料，没有它们，啥都别想做出来。
别忘了，实验室的环境也很重要，要保持干净整洁，像你家里打扫的一样，才能心情好，实验也顺利。
2.2 实验步骤接下来，咱们就要进入正题，嘿嘿！先把传感器连接到电路上，确保一切都能正常工作。
然后，慢慢调整传感器的位移，注意观察数据的变化。
每次移动一点点，传感器就会像个小孩子，立刻给你反馈。
这时候你会感受到，哇，科技就是这么神奇！感觉自己像是进入了未来世界，嘿，有点小激动。
3. 实验结果分析3.1 数据观察实验结束后，拿到的数据就像一份宝藏。
你会发现，位移和电容之间的关系简直清晰得让人惊讶。
每当你移动传感器，电容的变化就像过山车一样，一上又下一惊一乍。
通过这些数据，咱们可以推导出一些公式，仿佛揭开了一个个小秘密，让人忍不住想深入探索。
3.2 误差分析不过，任何事情都不可能完美无缺，对吧？在实验中，总会遇到一些小麻烦。
比如环境的干扰、设备的灵敏度等等，都是影响结果的“捣蛋鬼”。
这时候，别急着骂它们，先冷静下来，想想怎么克服这些问题。
用心去分析，每个误差都是你进步的机会，别小看它们哦！4. 总结与展望实验的最后，咱们得给这次经历一个总结。
电容式传感器在位移测量中的应用真是让人眼前一亮，它的高精度和实时性让很多传统方法相形见绌。
未来，随着科技的发展，这种传感器会越来越普遍，可能在你生活的方方面面都有它的身影。
想到这里，心里满满的都是期待！谁知道呢，或许下一个伟大的发明就是从这些实验中诞生的。
电容式传感器位移特性实验报告篇一：实验十一电容式传感器的位移特性实验实验十一电容式传感器的位移特性实验一、实验目的：了解电容传感器的结构及特点二、实验仪器：电容传感器、电容传感器模块、测微头、数显直流电压表、直流稳压电源三、实验原理：电容式传感器是指能将被测物理量的变化转换为电容量变化的一种传感器它实质上是具有一个可变参数的电容器。
利用平板电容器原理：C??Sd??0??r?Sd（11-1）0真空介电常数，εr介质相对介电常数，由式中，S为极板面积，d为极板间距离，ε此可以看出当被测物理量使S、d 或εr发生变化时，电容量C随之发生改变，如果保持其中两个参数不变而仅改变另一参数，就可以将该参数的变化单值地转换为电容量的变化。
所以电容传感器可以分为三种类型：改变极间距离的变间隙式，改变极板面积的变面积式和改变介质电常数的变介电常数式。
这里采用变面积式，如图11-1两只平板电容器共享一个下极板，当下极板随被测物体移动时，两只电容器上下极板的有效面积一只增大，一只减小，将三个极板用导线引出，形成差动电容输出。
四、实验内容与步骤1．按图11-2将电容传感器安装在电容传感器模块上，将传感器引线插入实验模块插座中。
2．将电容传感器模块的输出UO接到数显直流电压表。
3．接入±15V电源，合上主控台电源开关，将电容传感器调至中间位置，调节Rw，使得数显直流电压表显示为0（选择2V档）。
（Rw确定后不能改动）4．旋动测微头推进电容传感器的共享极板（下极板），每隔记下位移量X与输出电压值V的变化，填入下表11-1五、实验报告：1．根据表11-1的数据计算电容传感器的系统灵敏度S和非线性误差δf。
六、实验数据曲线图：VX篇二：电涡流传感器的位移特性实验报告实验十九电涡流传感器的位移特性实验一、实验目的了解电涡流传感器测量位移的工作原理和特性。
二、实验仪器电涡流传感器、铁圆盘、电涡流传感器模块、测微头、直流稳压电源、数显直流电压表三、实验原理通过高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。
电容式位移传感器的工作原理及基本类型
电容式位移传感器是一种能够实现非接触式测量物体位移的传感器，其工作原理是通过感应电极与被测物体之间的电容变化来测量物体位移。
其基本结构包括感应电极、反电极、测量板和测量电路等部件。
电容式位移传感器的基本类型包括：
1. 平行板电容传感器：由两个平行金属板构成，中间夹有一层绝缘材料，被测物体的位移会使金属板之间的电容值发生变化。
2. 接触式电容传感器：感应电极与被测物体相接触，当被测物体发生位移时，感应电极与被测物体之间的电容值发生变化。
3. 非接触式电容传感器：感应电极与被测物体之间存在空气隙，当被测物体发生位移时，感应电极与被测物体之间的电容值发生变化。
这种传感器可用于测量不同材料的位移。
