冷挤压成型中裂纹的产生原因及预防

冷挤压模调试过程中常见缺陷、产生原因及解决方法常见缺陷图示产生原因解决方法正挤压件外表产生环形裂纹及鱼鳞状裂纹内孔产生裂纹1.凹模锥度偏大2.凹模结构不合理3.润滑不好4.材料塑性不好1. 调整凹模偏角2. 采用两层工作带的正挤压凹模3. 更换润滑剂4. 改用塑性好的材料或采用中间退火工艺正挤压件端部产生缩孔1. 凹模工件带尺寸太大2. 凹模锥角偏大3. 凹模入口外圆角太小4. 凹模表面不光洁5. 凹模端面不光亮6. 毛坯润滑不良1. 调整凹模工作尺寸2. 修正凹模使锥角变小3. 加大凹模入口外圆角4 抛光凹模表面5.降低凸模表面粗糙度等级6.采用良好的表面处理及润滑方法反挤压表面产生环形裂纹1.毛坯直径太小2.凹模型腔不光洁3.毛坯表面出啦及润滑不良4.毛坯塑性太差1.增加毛坯直径，使毛坯与凹模内孔配合紧一些。

最好使毛坯直径大于型腔直径0.01~0.02mm2抛光凹模3.做好表面处理和润滑4.采用最好的软化处理规范，提高毛坯的塑性。

挤压后矩形工件开裂 1.间隙不合理2.凸模工作圆角半径不合理3.凸模结构不合理4.凸模工作端面锥角不合理1.矩形长边间隙应小于短边间隙2.矩形长边圆角半径应小于短边圆角半径3.矩形长边工作带应大于短边工作带4.取长边锥角大于短边锥角反挤压薄壁零件挤压后壁部缺少金属1.凸、凹间隙不均匀2.上、下模垂直及平行度不好3.润滑剂太多4.凸模细长，稳定性差1.重新调整间隙使之均匀2.重新装配，调整垂直度及平行度3.少涂润滑剂4.在凸模工作面加开工艺槽反挤压件单面起皱 1.间隙不均匀2.润滑不好，不均匀1.调整凸、凹模，使间隙均匀2.保证良好、均匀的润滑反挤压件内孔产生环状裂纹1.毛坯表面处理及润滑不好2.凸模表面不光洁3.毛坯塑性不好1.采用良好的毛坯表面处理及润滑方法，如对2A11、2A12冷挤压最好表面鳞化后，用工业菜子油润滑2.抛光凸模3.采用最好的软化热处理规范，提高毛坯的塑性挤压表面被刮伤 1.模具硬度不够2.毛坯表面处理及润滑不好1.重新淬火，提高硬度，模具工作部分镀硬或软氮化、渗硼等2.采用良好的表面处理及润滑工艺反挤压件外表产生环状波纹润滑不良改用皂液润滑方法反挤压件上端壁厚大于下端壁厚凹模型腔退模锥度太大减少或不采用退模锥度反挤压件伤端口部不直1.凹模型腔深度不够2.卸件板安装高度低1.增加凹模型腔深度2.提高卸件板安装高度，避免工作件上端与卸件板相碰反挤压件侧壁底部变薄及与高度不稳定1.底部厚度不够2.毛坯退火硬度不均匀3.润滑不均匀4.毛坯尺寸超差1.增加底部厚度2.提高热处理质量3.提高润滑质量4.控制毛坯尺寸正挤压件端部产生毛刺1.间隙太大2.毛坯硬度太高1.减小凸、凹模间隙值2.提高毛坯退火质量正挤压件发生弯曲 1.模具工作部分形状不对称2.润滑不均匀1.修改模具工作部分尺寸2.提高润滑质量加压件壁厚相差太大 1.毛坯退火硬度不均匀2.凸、凹模装配后不再同一轴心上3.模具没有准确向导4.反挤压凹模顶角太小，也引起挤压件偏心5.反挤压件毛坯直径太小，放在凹模内太松引起坯件偏斜1.修改退火工艺2.重新装配3.调整模具导向精度4.加大顶角5.加大毛坯直径，与凹模配合严密正挤压空心件侧壁断裂凸模心轴露出长度太长减小心轴长度。

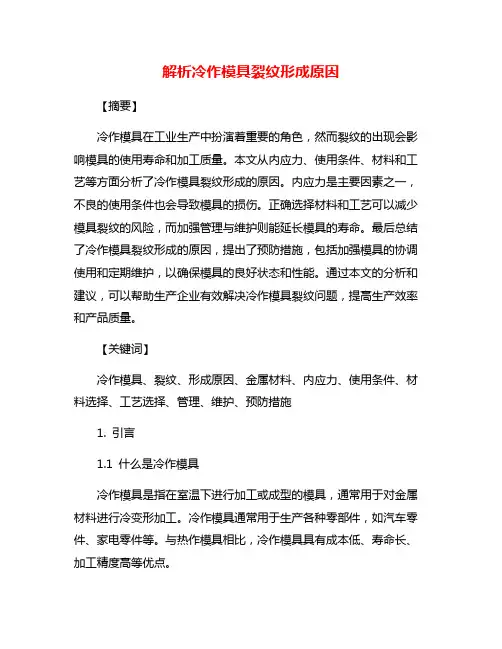

解析冷作模具裂纹形成原因【摘要】冷作模具在工业生产中扮演着重要的角色，然而裂纹的出现会影响模具的使用寿命和加工质量。

本文从内应力、使用条件、材料和工艺等方面分析了冷作模具裂纹形成的原因。

内应力是主要因素之一，不良的使用条件也会导致模具的损伤。

正确选择材料和工艺可以减少模具裂纹的风险，而加强管理与维护则能延长模具的寿命。

最后总结了冷作模具裂纹形成的原因，提出了预防措施，包括加强模具的协调使用和定期维护，以确保模具的良好状态和性能。

通过本文的分析和建议，可以帮助生产企业有效解决冷作模具裂纹问题，提高生产效率和产品质量。

【关键词】冷作模具、裂纹、形成原因、金属材料、内应力、使用条件、材料选择、工艺选择、管理、维护、预防措施1. 引言1.1 什么是冷作模具冷作模具是指在室温下进行加工或成型的模具，通常用于对金属材料进行冷变形加工。

冷作模具通常用于生产各种零部件，如汽车零件、家电零件等。

与热作模具相比，冷作模具具有成本低、寿命长、加工精度高等优点。

冷作模具是在室温下进行工作的模具，是在金属材料的塑性变形温度以下进行变形加工的模具。

冷作模具的工作原理是利用工件在外力作用下的塑性变形来获得所需形状和尺寸的工件。

在冷作模具中，工件受到冷变形的变形应力，使工件的形状和尺寸发生变化。

冷作模具在现代制造业中具有非常重要的地位。

它不仅可以提高生产效率，还可以提高产品的质量和精度。

冷作模具的质量和性能直接影响到产品的质量和成本，因此冷作模具的设计、制造和使用都需要非常谨慎。

在实际工作中，冷作模具经常会出现裂纹等问题，这不仅影响了冷作模具的使用寿命，更会对生产造成严重影响。

了解冷作模具裂纹形成的原因，对于提高冷作模具的寿命和效率至关重要。

1.2 冷作模具的重要性冷作模具在工业生产中扮演着非常重要的角色。

它们被广泛应用于金属加工、注塑成型、压铸等各种生产过程中。

冷作模具的重要性主要体现在以下几个方面：1. 提高生产效率：冷作模具可以大幅提高生产效率，减少生产成本。

解析冷作模具裂纹形成原因【摘要】冷作模具裂纹是在模具使用过程中产生的一种常见问题，严重影响模具的使用寿命和加工质量。

本文从冷作模具裂纹的定义出发，解析了其常见形成原因，包括金属材料本身因素、加工工艺及工艺参数因素、模具设计因素和材料疲劳因素等。

通过对每种因素的详细分析，揭示了冷作模具裂纹形成的机制和规律，为提高模具的使用寿命和加工质量提供了理论指导和技术支持。

通过本文的研究，可以更好地认识和理解冷作模具裂纹的形成原因，采取相应的预防和处理措施，有效避免冷作模具裂纹的发生，提高模具的稳定性和可靠性，保障生产的顺利进行。

【关键词】冷作模具、裂纹、形成原因、金属材料、加工工艺、工艺参数、模具设计、材料疲劳、结论1. 引言1.1 引言在模具制造和加工过程中，裂纹是一个常见的问题。

特别是冷作模具，在使用过程中容易出现裂纹，给生产造成了较大影响。

了解冷作模具裂纹形成的原因，有助于预防和解决这一问题，提高模具的使用寿命和性能。

冷作模具裂纹的形成有多种原因，主要包括金属材料本身因素、加工工艺及工艺参数因素、模具设计因素和材料疲劳因素。

通过对这些因素的分析和解析，可以更好地理解裂纹的形成机理，进而制定有效的预防和处理措施。

本文将对冷作模具裂纹的定义、常见形成原因以及相关因素进行深入解析，以期为模具制造和使用提供有益的参考。

通过不断总结和改进，可以有效提高模具的质量和效益，推动整个制造业的进步和发展。

2. 正文2.1 冷作模具裂纹的定义冷作模具裂纹是指在模具使用过程中，由于各种因素导致模具表面或内部出现裂纹的现象。

这些裂纹可能会影响模具的使用寿命和加工质量，甚至会导致模具的破损和报废。

冷作模具裂纹通常可以分为表面裂纹和内部裂纹两种类型。

表面裂纹是指裂纹出现在模具表面的现象，通常是由于模具在使用过程中受到外部力的作用，或者是由于表面处理不当导致的。

这种裂纹通常比较容易观察到，但也可以造成模具的失效。

2.2 解析冷作模具裂纹的常见形成原因解析冷作模具裂纹的常见形成原因主要包括金属材料本身因素、加工工艺及工艺参数因素、模具设计因素和材料疲劳因素。

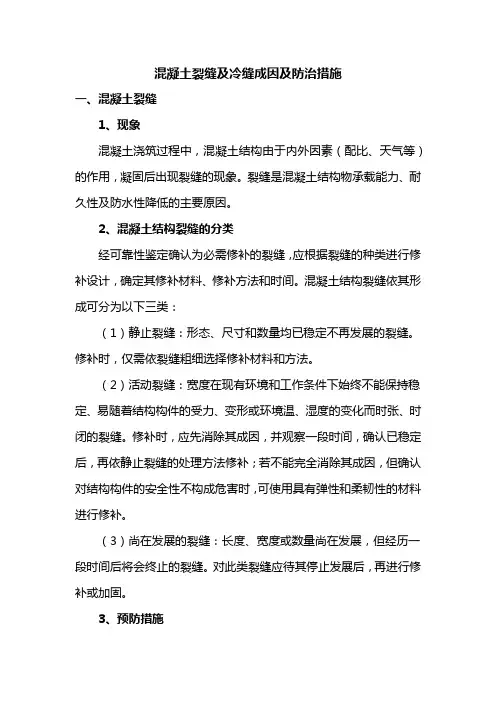

混凝土裂缝及冷缝成因及防治措施一、混凝土裂缝1、现象混凝土浇筑过程中，混凝土结构由于内外因素（配比、天气等）的作用，凝固后出现裂缝的现象。

裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。

2、混凝土结构裂缝的分类经可靠性鉴定确认为必需修补的裂缝，应根据裂缝的种类进行修补设计，确定其修补材料、修补方法和时间。

混凝土结构裂缝依其形成可分为以下三类：（1）静止裂缝：形态、尺寸和数量均已稳定不再发展的裂缝。

修补时，仅需依裂缝粗细选择修补材料和方法。

（2）活动裂缝：宽度在现有环境和工作条件下始终不能保持稳定、易随着结构构件的受力、变形或环境温、湿度的变化而时张、时闭的裂缝。

修补时，应先消除其成因，并观察一段时间，确认已稳定后，再依静止裂缝的处理方法修补；若不能完全消除其成因，但确认对结构构件的安全性不构成危害时，可使用具有弹性和柔韧性的材料进行修补。

（3）尚在发展的裂缝：长度、宽度或数量尚在发展，但经历一段时间后将会终止的裂缝。

对此类裂缝应待其停止发展后，再进行修补或加固。

3、预防措施（1）严格控制混凝土施工配合比，根据混凝土强度等级和质量检验以及混凝土和易性的要求确配合比。

严格控制水灰和水泥用量。

选择级配良好的石子，减小、空隙率和砂率以减少收缩量，提高混凝土抗裂强度。

（2）在混凝土浇捣前，应先将基层和模板浇水湿透，避免过多吸收水分，浇捣过程中应尽量做到既振捣充分又避免过度。

（3）严格施工操作程序，不盲目赶工。

杜绝过早上传、上荷载和过早拆模。

在楼板浇捣过程中更要派专人护筋，避免踩弯面负筋的现象发生。

通过在大梁两侧的面层内配置通长的钢筋网片，承受支座负弯矩，避免因不均匀沉降而产生的裂缝。

4、处理方法1）对有抗渗要求的墙体，若有渗漏或裂缝宽度大于0.2mm：采用化学灌浆对裂缝进行封闭(见冷缝处理工艺)。

2）对有抗渗要求的墙体，若无渗漏或裂缝宽度不大于0.2mm：在裂缝位置用钢丝刷将混凝土表面打毛，清除表面附着物，然后用清水冲洗干净后充分干燥，涂刷2mm厚环氧树脂填充表面气孔。

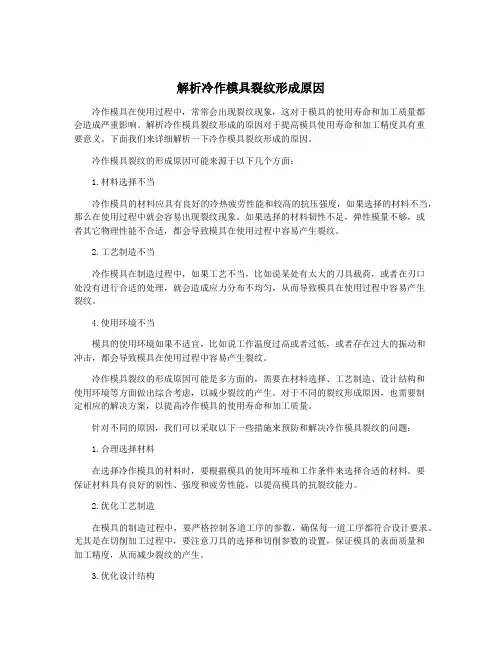

解析冷作模具裂纹形成原因冷作模具在使用过程中，常常会出现裂纹现象，这对于模具的使用寿命和加工质量都会造成严重影响。

解析冷作模具裂纹形成的原因对于提高模具使用寿命和加工精度具有重要意义。

下面我们来详细解析一下冷作模具裂纹形成的原因。

冷作模具裂纹的形成原因可能来源于以下几个方面：1.材料选择不当冷作模具的材料应具有良好的冷热疲劳性能和较高的抗压强度，如果选择的材料不当，那么在使用过程中就会容易出现裂纹现象。

如果选择的材料韧性不足，弹性模量不够，或者其它物理性能不合适，都会导致模具在使用过程中容易产生裂纹。

2.工艺制造不当冷作模具在制造过程中，如果工艺不当，比如说某处有太大的刀具载荷，或者在刃口处没有进行合适的处理，就会造成应力分布不均匀，从而导致模具在使用过程中容易产生裂纹。

4.使用环境不当模具的使用环境如果不适宜，比如说工作温度过高或者过低，或者存在过大的振动和冲击，都会导致模具在使用过程中容易产生裂纹。

冷作模具裂纹的形成原因可能是多方面的，需要在材料选择、工艺制造、设计结构和使用环境等方面做出综合考虑，以减少裂纹的产生。

对于不同的裂纹形成原因，也需要制定相应的解决方案，以提高冷作模具的使用寿命和加工质量。

针对不同的原因，我们可以采取以下一些措施来预防和解决冷作模具裂纹的问题：1.合理选择材料在选择冷作模具的材料时，要根据模具的使用环境和工作条件来选择合适的材料。

要保证材料具有良好的韧性、强度和疲劳性能，以提高模具的抗裂纹能力。

2.优化工艺制造在模具的制造过程中，要严格控制各道工序的参数，确保每一道工序都符合设计要求。

尤其是在切削加工过程中，要注意刀具的选择和切削参数的设置，保证模具的表面质量和加工精度，从而减少裂纹的产生。

3.优化设计结构在模具的设计过程中，要注意减少应力集中部位，避免过大的锐角和槽口，设计合理的强化结构，从而提高模具的抗裂纹能力。

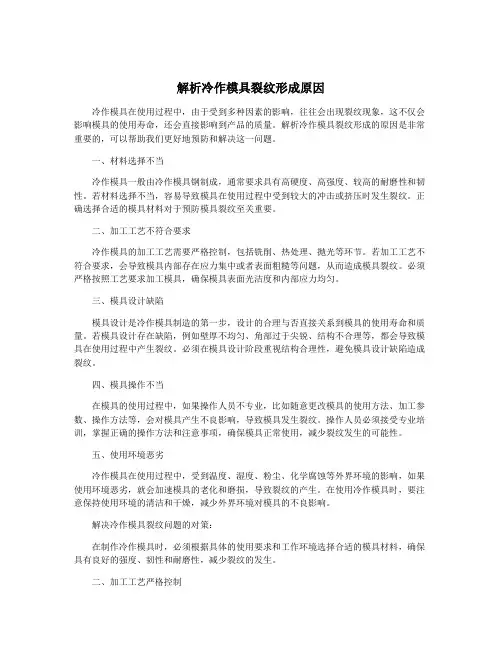

解析冷作模具裂纹形成原因冷作模具在使用过程中，由于受到多种因素的影响，往往会出现裂纹现象，这不仅会影响模具的使用寿命，还会直接影响到产品的质量。

解析冷作模具裂纹形成的原因是非常重要的，可以帮助我们更好地预防和解决这一问题。

一、材料选择不当冷作模具一般由冷作模具钢制成，通常要求具有高硬度、高强度、较高的耐磨性和韧性。

若材料选择不当，容易导致模具在使用过程中受到较大的冲击或挤压时发生裂纹。

正确选择合适的模具材料对于预防模具裂纹至关重要。

二、加工工艺不符合要求冷作模具的加工工艺需要严格控制，包括铣削、热处理、抛光等环节。

若加工工艺不符合要求，会导致模具内部存在应力集中或者表面粗糙等问题，从而造成模具裂纹。

必须严格按照工艺要求加工模具，确保模具表面光洁度和内部应力均匀。

三、模具设计缺陷模具设计是冷作模具制造的第一步，设计的合理与否直接关系到模具的使用寿命和质量。

若模具设计存在缺陷，例如壁厚不均匀、角部过于尖锐、结构不合理等，都会导致模具在使用过程中产生裂纹。

必须在模具设计阶段重视结构合理性，避免模具设计缺陷造成裂纹。

四、模具操作不当在模具的使用过程中，如果操作人员不专业，比如随意更改模具的使用方法、加工参数、操作方法等，会对模具产生不良影响，导致模具发生裂纹。

操作人员必须接受专业培训，掌握正确的操作方法和注意事项，确保模具正常使用，减少裂纹发生的可能性。

五、使用环境恶劣冷作模具在使用过程中，受到温度、湿度、粉尘、化学腐蚀等外界环境的影响，如果使用环境恶劣，就会加速模具的老化和磨损，导致裂纹的产生。

在使用冷作模具时，要注意保持使用环境的清洁和干燥，减少外界环境对模具的不良影响。

解决冷作模具裂纹问题的对策：在制作冷作模具时，必须根据具体的使用要求和工作环境选择合适的模具材料，确保具有良好的强度、韧性和耐磨性，减少裂纹的发生。

二、加工工艺严格控制严格按照工艺要求进行模具加工，包括铣削、热处理、抛光等环节，确保模具的表面光洁度和内部应力均匀分布，减少裂纹形成的可能性。

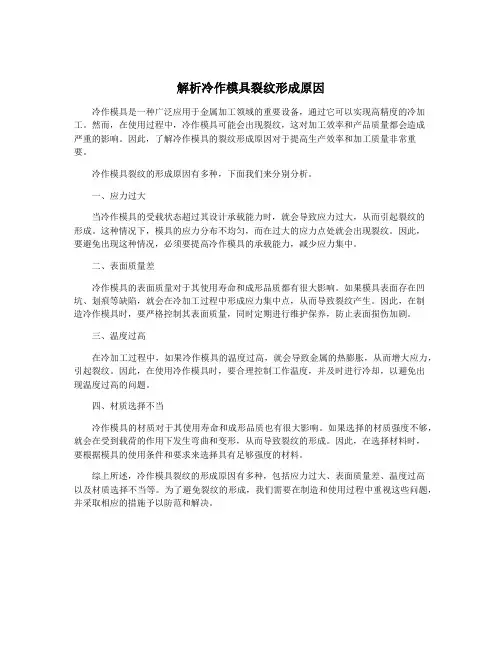

解析冷作模具裂纹形成原因冷作模具是一种广泛应用于金属加工领域的重要设备，通过它可以实现高精度的冷加工。

然而，在使用过程中，冷作模具可能会出现裂纹，这对加工效率和产品质量都会造成严重的影响。

因此，了解冷作模具的裂纹形成原因对于提高生产效率和加工质量非常重要。

冷作模具裂纹的形成原因有多种，下面我们来分别分析。

一、应力过大当冷作模具的受载状态超过其设计承载能力时，就会导致应力过大，从而引起裂纹的形成。

这种情况下，模具的应力分布不均匀，而在过大的应力点处就会出现裂纹。

因此，要避免出现这种情况，必须要提高冷作模具的承载能力，减少应力集中。

二、表面质量差冷作模具的表面质量对于其使用寿命和成形品质都有很大影响。

如果模具表面存在凹坑、划痕等缺陷，就会在冷加工过程中形成应力集中点，从而导致裂纹产生。

因此，在制造冷作模具时，要严格控制其表面质量，同时定期进行维护保养，防止表面损伤加剧。

三、温度过高在冷加工过程中，如果冷作模具的温度过高，就会导致金属的热膨胀，从而增大应力，引起裂纹。

因此，在使用冷作模具时，要合理控制工作温度，并及时进行冷却，以避免出现温度过高的问题。

四、材质选择不当冷作模具的材质对于其使用寿命和成形品质也有很大影响。

如果选择的材质强度不够，就会在受到载荷的作用下发生弯曲和变形，从而导致裂纹的形成。

因此，在选择材料时，要根据模具的使用条件和要求来选择具有足够强度的材料。

综上所述，冷作模具裂纹的形成原因有多种，包括应力过大、表面质量差、温度过高以及材质选择不当等。

为了避免裂纹的形成，我们需要在制造和使用过程中重视这些问题，并采取相应的措施予以防范和解决。

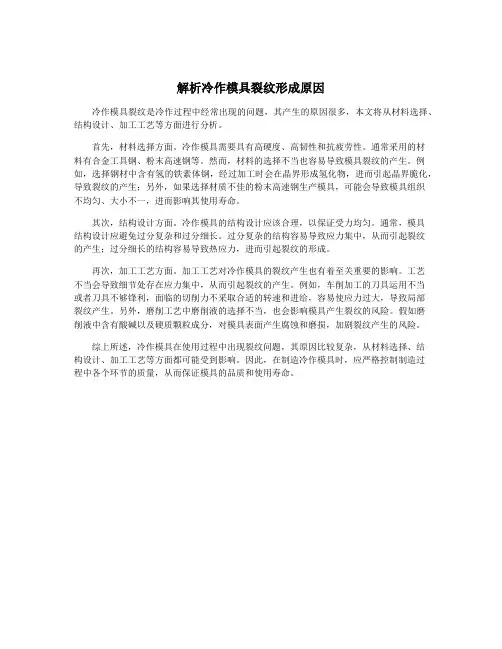

解析冷作模具裂纹形成原因
冷作模具裂纹是冷作过程中经常出现的问题，其产生的原因很多，本文将从材料选择、结构设计、加工工艺等方面进行分析。

首先，材料选择方面。

冷作模具需要具有高硬度、高韧性和抗疲劳性。

通常采用的材
料有合金工具钢、粉末高速钢等。

然而，材料的选择不当也容易导致模具裂纹的产生。

例如，选择钢材中含有氢的铁素体钢，经过加工时会在晶界形成氢化物，进而引起晶界脆化，导致裂纹的产生；另外，如果选择材质不佳的粉末高速钢生产模具，可能会导致模具组织
不均匀、大小不一，进而影响其使用寿命。

其次，结构设计方面。

冷作模具的结构设计应该合理，以保证受力均匀。

通常，模具
结构设计应避免过分复杂和过分细长。

过分复杂的结构容易导致应力集中，从而引起裂纹
的产生；过分细长的结构容易导致热应力，进而引起裂纹的形成。

再次，加工工艺方面。

加工工艺对冷作模具的裂纹产生也有着至关重要的影响。

工艺
不当会导致细节处存在应力集中，从而引起裂纹的产生。

例如，车削加工的刀具运用不当
或者刀具不够锋利，面临的切削力不采取合适的转速和进给，容易使应力过大，导致局部
裂纹产生。

另外，磨削工艺中磨削液的选择不当，也会影响模具产生裂纹的风险。

假如磨
削液中含有酸碱以及硬质颗粒成分，对模具表面产生腐蚀和磨损，加剧裂纹产生的风险。

综上所述，冷作模具在使用过程中出现裂纹问题，其原因比较复杂，从材料选择、结
构设计、加工工艺等方面都可能受到影响。

因此，在制造冷作模具时，应严格控制制造过
程中各个环节的质量，从而保证模具的品质和使用寿命。

简述冷裂纹的防止措施冷裂纹是一种在金属结构中出现的裂纹类型，通常在低温和高应力工况下形成。

为了预防冷裂纹的产生和发展，以下是10条相关的防止措施：1. 控制金属材料的温度和应力，在低温环境下尤为重要。

确保工作环境的温度在材料的可承受范围内，并缓慢升降温度，避免温度差变化过大。

2. 减小应力集中区域。

通过优化设计和加工工艺，减少或消除结构中的应力集中点。

使用合适的连接方式和强化措施可以有效分散应力。

3. 增加材料的韧性。

选择具有良好韧性的金属材料，韧性可以减少应力集中的程度，从而减少冷裂纹的发生。

4. 适当降低焊接温度。

合理控制焊接温度，避免温度过高或过低，以减少应力累积和热影响区域的发生。

5. 注意设计缺陷。

合理设计结构的几何形状和尺寸，并确保避免缺陷，如锐角、毛刺和裂痕等。

优化结构设计可以减少应力集中。

6. 选择合适的焊接材料。

根据实际使用条件选择合适的焊接材料，以减少应力差异，选择符合要求的焊接电流和焊接材料。

7. 控制预热和后续热处理过程。

合理控制预热和后续热处理过程，使金属材料在温度变化时得到合适的应力释放，避免冷裂纹的形成。

8. 进行非破坏性检测。

定期进行非破坏性检测，如超声波检测和磁粉检测，以发现裂纹的存在和扩展趋势，及时采取相应的修复措施。

9. 严格控制焊接工艺。

采用合适的焊接工艺，如控制焊接速度、电流和电弧长度等，以减少应力集中和热应力的发生。

10. 定期进行设备维护。

定期检查和维护金属结构和设备，及时修复缺陷和裂纹，防止冷裂纹的进一步发展。
