万用表操作规范

中职《电子技能》课程万用表组装与调试实训课程教案第一章：万用表概述1.1 万用表的作用与种类1.1.1 作用：测量电压、电流、电阻等电学参数1.1.2 种类：模拟万用表、数字万用表、多功能万用表等1.2 万用表的组成与结构1.2.1 模拟万用表的组成：放大器、调制器、指示器等1.2.2 数字万用表的组成：微处理器、显示屏、接口等1.3 万用表的使用方法与注意事项1.3.1 使用方法：选择测量功能、调节测量范围、读取测量结果等1.3.2 注意事项：避免接触高压、防止万用表损坏等第二章：万用表组装2.1 组装工具与材料2.1.1 工具：螺丝刀、钳子、剪刀等2.1.2 材料：万用表主机、测量引线、电池等2.2 组装步骤2.2.1 打开万用表主机，了解内部结构2.2.2 连接测量引线：红表笔接正极，黑表笔接负极2.2.3 安装电池：按照说明书要求安装电池2.2.4 检查组装是否牢固：确保主机、引线、电池等连接正常第三章：万用表调试3.1 调试目的与方法3.1.1 目的：确保万用表准确测量电压、电流、电阻等参数3.1.2 方法：使用标准电阻、电压源、电流源等对万用表进行校准3.2 调试步骤3.2.2 连接调试设备：将标准电阻、电压源、电流源等与万用表连接3.2.3 调节测量范围：使万用表显示与标准设备一致的数值3.2.4 记录调试结果：将调试数据记录在教案上，以便后续参考第四章：万用表实际应用4.1 电压测量4.1.1 目的：测量电路中的电压值4.1.2 方法：选择电压测量功能，将万用表的两个表笔分别接在电路的两端4.1.3 注意事项：避免触电，确保测量范围正确4.2 电流测量4.2.1 目的：测量电路中的电流值4.2.2 方法：选择电流测量功能，将万用表串联在电路中4.2.3 注意事项：确保测量范围正确，避免损坏万用表4.3 电阻测量4.3.1 目的：测量电路中的电阻值4.3.2 方法：选择电阻测量功能，将万用表的两个表笔分别接在电阻两端4.3.3 注意事项：确保测量范围正确，避免测量误差5.2 评价：自我评价在实训过程中的表现，包括操作规范、测量准确性等5.3 改进：分析实训过程中存在的问题，提出改进措施，为后续实训奠定基础第六章：万用表的进阶应用6.1 电容测量6.1.1 目的：测量电路中的电容器值6.1.2 方法：选择电容测量功能，将万用表的两个表笔分别接在电容两端6.1.3 注意事项：确保测量范围正确，避免测量误差6.2 电感测量6.2.1 目的：测量电路中的电感值6.2.2 方法：选择电感测量功能，将万用表的两个表笔分别接在电感两端6.2.3 注意事项：确保测量范围正确，避免测量误差6.3 频率测量6.3.1 目的：测量电路中的频率6.3.2 方法：选择频率测量功能，将万用表的两个表笔分别接在电路的两端6.3.3 注意事项：确保测量范围正确，避免测量误差第七章：故障排查与分析7.1 常见故障类型7.1.1 短路故障7.1.2 开路故障7.1.3 接触不良故障7.1.4 电源故障7.2 故障排查方法7.2.1 直观法：观察电路现象，判断故障部位7.2.2 测量法：利用万用表测量电路中的电压、电流、电阻等参数，判断故障部位7.2.3 替换法：替换故障元件，判断故障部位7.3 故障分析与解决7.3.1 分析故障原因：了解电路原理，分析故障产生的可能原因7.3.2 解决故障：根据故障原因，采取相应措施解决问题第八章：项目实训8.1 实训项目一：组装数字万用表8.1.1 目的：掌握数字万用表的组装方法8.1.2 步骤：按照说明书进行组装8.1.3 注意事项：确保组装牢固，避免损坏设备8.2 实训项目二：测量电路中的电压、电流、电阻8.2.1 目的：掌握万用表在实际电路中的应用8.2.2 步骤：连接电路，选择相应测量功能，读取测量结果8.2.3 注意事项：确保测量范围正确，避免触电第九章：课程拓展9.1 了解其他类型万用表的特点与应用9.1.1 模拟万用表9.1.2 数字万用表9.1.3 多功能万用表9.2 学习万用表的维修与保养方法9.2.1 维修方法：了解万用表故障类型，掌握维修技巧9.2.2 保养方法：定期检查万用表，保持设备良好状态10.2 展望：了解电子技能领域的发展趋势，掌握新知识与技能，为今后的职业发展奠定基础10.3 建议：针对课程中的不足之处，提出改进建议，为后续课程提供参考重点和难点解析重点环节1：万用表的使用方法与注意事项补充和说明：在实际操作中，学生容易忽视注意事项，如不正确的操作可能导致万用表损坏或测量不准确。

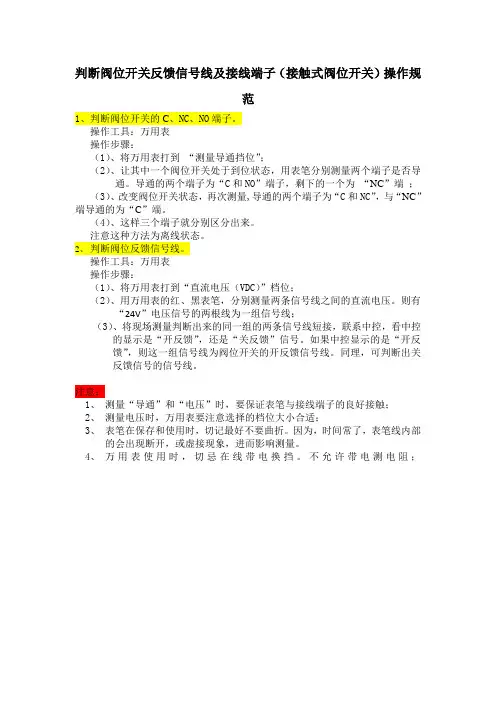

判断阀位开关反馈信号线及接线端子（接触式阀位开关）操作规
范
1、判断阀位开关的C、NC、NO端子。

操作工具：万用表
操作步骤：
（1）、将万用表打到“测量导通挡位”；
（2）、让其中一个阀位开关处于到位状态，用表笔分别测量两个端子是否导通。

导通的两个端子为“C和NO”端子，剩下的一个为“NC”端；
（3）、改变阀位开关状态，再次测量,导通的两个端子为“C和NC”，与“NC”端导通的为“C”端。

（4）、这样三个端子就分别区分出来。

注意这种方法为离线状态。

2、判断阀位反馈信号线。

操作工具：万用表
操作步骤：
（1）、将万用表打到“直流电压（VDC）”档位；
（2）、用万用表的红、黑表笔，分别测量两条信号线之间的直流电压。

则有“24V”电压信号的两根线为一组信号线；
（3）、将现场测量判断出来的同一组的两条信号线短接，联系中控，看中控的显示是“开反馈”，还是“关反馈”信号。

如果中控显示的是“开反
馈”，则这一组信号线为阀位开关的开反馈信号线。

同理，可判断出关
反馈信号的信号线。

注意：
1、测量“导通”和“电压”时，要保证表笔与接线端子的良好接触；
2、测量电压时，万用表要注意选择的档位大小合适；
3、表笔在保存和使用时，切记最好不要曲折。

因为，时间常了，表笔线内部
的会出现断开，或虚接现象，进而影响测量。

4、万用表使用时，切忌在线带电换挡。

不允许带电测电阻；。

数字万用表安全操作及保养规程1. 前言数字万用表是电气工程中最基本、最常用的测量工具之一，日常使用过程中需要注意安全操作和保养。

本文将介绍数字万用表的安全操作和保养规程，帮助使用者更加安全地使用数字万用表。

2. 安全操作规程2.1 打开数字万用表在使用数字万用表之前，需要先打开电池盖，插入正确的电池，然后打开数字万用表开关。

在使用数字万用表测量电路之前，需要确保电池正常工作。

如果电池电量不足，请及时更换。

2.2 测量前的检查在进行测量之前，需要检查数字万用表的量程和测量范围是否满足当前测量的要求。

如果量程或测量范围不够，请更换更适合的量程和测量范围。

此外，还需要检查测试引线是否完好无损，避免因为测试引线损坏导致的错误测量。

2.3 测量操作在进行数字万用表的测量操作时，需要注意以下安全事项：1.确认电路处于断电状态：在测量之前，需要将待测量的电路断电以免产生电击或电磁辐射等安全隐患。

2.正确接线：在连接测试引线的过程中，需要将测试引线正确的接到待测量电路的端口上。

同时，还需要注意，将红色测试引线接到正极，黑色测试引线接到负极。

3.避免测量高压电路：在测量过程中，必须避免测量高压电路，以免产生电击或伤害。

4.允许时间稳定：在进行数字万用表的数字测量时，需要等待测量数据稳定，避免因闪烁和震动等影响造成误判。

5.遵守使用规范：在使用数字万用表时，需要遵守使用说明书上的规范，防止机身受损或影响测量效果。

3. 保养规程为了保证数字万用表的精度和性能，使用者需遵守下列保养规程：3.1 储存数字万用表应储存在阴凉、干燥、无灰尘和光线的地方。

在长时间不使用时，应取出储存电池，以避免电池漏液对仪器造成损害。

3.2 清洁数字万用表需要定期清洁，避免在测试过程中产生误差。

清洁时，使用棉布和少量水去尘、去污，并在清洁仪器时避免使用化学清洁剂。

3.3 维护数字万用表应定期检查其测试引线、插座和显示屏等部件，如有异常情况，请尽快修理或更换。

职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：万用表的使用（100分）一、技术条件：1、操作内容（1）正确使用万用表，选择档位正确。

（2）操作步骤正确。

（3）测量完毕将万用表置于空档位或关闭。

（4）清理现场。

（5）请考评员检查。

2、技术要求（1）穿戴劳保用品。

（2）使用方法得当。

（3）操作步骤正确。

（4）熟练掌握相关知识。

（5）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

（3）按100分进行评分。

4、测量技能说明本项目主要测量考生对万用表使用的熟练程度。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

（2）照明良好，光线充足。

1、准备时间：5min2、操作时间：15min《万用表的使用》考核评分表姓名：准考证号：考核开始时间：考核日期：年月日职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：差压变送器管线、阀门的维护（100分）一、技术条件：1、操作内容（1）检查取压导管连接正确、整齐，牢固无泄漏。

（2）检查一、二次取压阀、排污阀及平衡阀应严密不漏。

（3）关闭一、二次取压阀，打开平衡阀。

（4）检查变送器的指示是否回零。

（5）依次打开二次阀门的正压阀，打开后分别拧松正负压侧丝堵，依次进行排污，排污后关闭丝堵。

（6）在排污的同时检查变送器指示变化趋势，是否正常。

（7）关闭平衡阀，依次打开一、二次取压阀将仪表投用。

（8）检查仪表指示情况。

（9）在仪表安全检修工作票中填写检查情况。

（10）清理现场。

2、技术要求（1）穿戴劳保用品。

（2）办理仪表安全检修工作票。

（3）启用方法得当。

（4）操作步骤正确。

（5）仪表投用符合技术要求。

（6）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

电工仪表修理操作规程一、前言电工仪表是广泛应用于工业和家庭等领域的电气测量和控制设备。

在使用过程中，由于各种原因，仪表也会遭到不同程度的损坏和故障。

因此，电工仪表修理操作规程是电工在修理仪表时必须遵循的一套流程和标准。

本文着重介绍电工仪表修理的操作规范，希望能为电工在修理仪表时提供参考和帮助。

二、操作规范1.安全注意事项在进行电工仪表修理之前，需要认真了解安全注意事项，避免因操作不当而造成人员伤害或设备损坏。

具体安全注意事项如下：•在修理仪表时，必须先切断电源，禁止进行带电操作。

•必须穿戴适当的劳动保护设备，例如防护服、安全带和绝缘手套等。

•对于使用特定工具和设备的维修程序，必须遵循相关规程，例如电工绝缘测试仪、接地线等。

•禁止单独进行维修操作，如果需要，应有2人以上的人员在场协同工作。

•维修过程中，应注意防火、防水、防毒等问题，确保维修现场的安全。

2.仪表维修步骤步骤1：故障检测在确定需要修理的仪表之后，需要对仪表故障进行检测。

具体步骤如下：•检查仪表是否通电，并查看是否有明显的故障现象。

•检查仪表的电源是否与电网连接，检测电路和电线是否正常。

•检查仪表的相关传感器和控制器是否工作正常，检查相关指示灯和屏幕是否正常显示。

•使用测试仪器，例如电压表、万用表等，检测仪表的电流、电压、频率等参数是否正常。

步骤2：故障定位在检测过程中，如果发现了问题，需要对电工仪表进行故障定位。

具体步骤如下：•根据故障的表现和检测到的故障现象，判断故障是源于那些部分，例如电路板、电源线等。

•分析故障的原因，例如电压波动、电磁干扰等。

•使用测试仪器对可能存在问题的部位进行进一步的检测，以帮助确定故障的准确位置。

步骤3：故障修复一旦确定了故障的位置和原因，就需要对故障进行修复。

具体步骤如下：•对故障部位进行维修，根据具体情况可能需要更换灯泡、电位器、电容、电阻器等元件。

•修复完成之后，需要对仪表进行测试，以确保修复后的仪表电流、电压、频率等参数是否恢复正常。

制冷与空调作业实操考试标准说明：制冷与空调设备运行操作作业、制冷与空调设备安装饰理作业实操查核各含22 道题，分值40 分为反对题，分值30 分的为非反对题。

每人抽取 3 道题，此中抽取 1 道40 分的题目，抽取 2 道30 分的题目。

一. 制冷与空调设备运行操作作业实质操作查核试题（22）项目一万用表、钳型电流表、绝缘电阻表的正确操作1.准备工作1.1 场所准备：许多于 5 个工位操作空间，要有操作平台，操作空间许多于10平方米。

1.2 工具准备：万用表、钳型电流表、绝缘电流表若干等。

1.3 个人安全防备用品。

2.操作步骤2.1 正确采纳丈量挡位（电压、电流、电阻、电容丈量）和量程；丈量前两只表笔碰头表针摇动并回零；丈量电容前应先将电容放电。

2.2 被侧导线不得与钳型电流表表钳有接触。

2.3 绝缘电阻表也叫兆欧表，是用来丈量绝缘电阻的专用仪表。

使用时将双侧两头一头卡接在电机接线柱上，另一头接外壳，摇90～ 150 转。

2.4 查收内容：（1）万用表的正确使用（电压、电流、电阻、电容丈量）。

（2）钳型电流表正确使用。

（3）绝缘电阻表的正确使用（ 500 伏）。

3.安全技术要求3.1使用万用表前要正确选档，测直流时要判明极性，不行测试时换挡，测量时人体不得接触被测端及万用表上裸露的带电部分。

3.2使用钳形电流表时不行丈量裸导线上的电流，丈量时要与邻近带电体保持距离，使用后将挡地点于电流最高档。

3.3使用绝缘电阻表前要将表放安稳，电缆放电，接地以保证安全。

4.查核评分标准4.2 配分标准： 30 分，各项目所扣分数总和不得超出该项应得分值。

序查核查核内容扣分标准配分得分号项目万用表的正确使用正确选择丈量挡位，且操作规范得10分，有一10项错误扣 3 分，有安全错误不得分。

钳型电流表正确使正确选择丈量挡位，且操作规范得10分，有一10用处错误扣 3 分，有安全错误不得分。

1操作过程绝缘电阻表的正确正确使用兆欧表，操作规范得10分，有一项错10使用误扣 3 分，有安全错误不得分。

模电课程设计 万用表一、课程目标知识目标：1. 学生能够理解万用表的基本原理，掌握其结构组成及功能用途。

2. 学生能够掌握万用表的使用方法，包括电压、电流、电阻的测量操作。

3. 学生能够了解并掌握模拟万用表与数字万用表的差异及各自的优势。

技能目标：1. 学生能够正确使用万用表进行电路测试，具备基本的电路故障排查能力。

2. 学生能够根据测量需求，选择合适的测量范围和量程，提高测量精度。

3. 学生能够通过实践操作，提高动手能力，培养实际操作中的安全意识。

情感态度价值观目标：1. 学生通过学习万用表的使用，培养对电子测量工具的尊重和爱护，养成良好的实验习惯。

2. 学生能够认识到电子测量技术在日常生活中的重要性，增强学习电子技术的兴趣和自信心。

3. 学生在小组合作中，培养团队协作精神，提高沟通与交流能力。

本课程针对模电课程中的万用表教学，结合学生所在年级的特点，注重理论知识与实践操作的结合。

在教学过程中，充分考虑学生的认知水平、兴趣和需求，以提高学生的实际操作能力为目标，培养学生的安全意识、团队协作精神和科学态度。

通过分解课程目标为具体的学习成果，为后续的教学设计和评估提供明确的方向。

1. 万用表原理及结构- 万用表的工作原理- 万用表的结构组成：表头、测量电路、转换开关、显示屏等- 教材章节：第二章第三节“万用表的结构与原理”2. 万用表的使用方法- 电压、电流、电阻的测量操作- 测量范围和量程的选择- 安全操作注意事项- 教材章节：第二章第四节“万用表的使用方法”3. 模拟万用表与数字万用表的区别- 两种类型万用表的优缺点对比- 适用场景及选用原则- 教材章节：第二章第五节“模拟万用表与数字万用表的比较”4. 万用表实践操作- 电压、电流、电阻测量实践- 故障排查与测量数据分析- 教材章节：第二章第六节“万用表实践操作”教学内容按照课程目标进行选择和组织，确保科学性和系统性。

教学大纲明确安排和进度，以教材为依据，结合课程特点，让学生在掌握理论知识的基础上，通过实践操作提高动手能力。

一、使用方法1. 将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足, 将显示在显示器上，这时则需更换电池。

如果显示器没有显示，则按以下步骤操作。

2. 测试笔插孔旁边的符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。

3. 测试之前。

功能开关应置于你所需要的量程。

3.1 直流电压测量3.1.1 将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

3.1.2 将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。

3.1.3 注意：1）如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。

2）如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。

3）“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。

4）当测量高电压时,要格外注意避免触电。

3.2 交流电压测量3.2.1 将黑表笔插入COM插孔,红表笔插入V/Ω插孔。

3.2.2 将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示。

3.2.3 注意:1）如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。

2）如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。

3）当测量高电压时,要格外注意避免触电。

4）“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。

3.3 直流电流测量3.3.1 将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。

3.3.2 将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性。

3.3.3 注意:1）如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降。

数字万用表安全操作规范一、目的为了帮助员工安全正确的使用数字万用表，确保员工的人身安全和规范作业的一致性，以及被测试产品是否符合规定的要求，特制订本操作规范。

二、范围适用于本部门使用的数字万用表。

三、操作前注意事项：1将万用表打开，如果电池电压不足，“”将显示在显示器上。

这时应更换电池后方能使用该万用表。

2测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，避免内部线路遭受损伤。

3测试前应将功能开关置于你所需要的量程位置。

4切勿在功能开关置于位置时测量电压或电流。

5切勿测量高于地电位1000V的直流电压或700V的交流电压，以确保人身安全。

6在测量高电压时，注意不要接触被测电路或未使用的仪表端子。

7测量高压或大电流时，为避免烧坏开关，应在切断电源情况下，变换量程8测未知量的电压或电流时，应先选择最高数，待第一次读取数值后，方可逐渐转至适当位置，以取得较准读数并避免烧坏电路。

四、使用方法1、测量进行前打开万用电表，并旋至制定档位。

2、电阻的测量:将万用电表档位开关旋至‘Ω’档相对应量程,不清楚被测元件电阻大小时可从高档位开始,将红表笔插入‘VΩ’插孔,黑表笔插入‘COM’插孔,然后将表笔接至被测元件2端测量。

如果显示1则表示超出量程,要换用更高量程。

福禄克万用表量程自动切换，可直接测量。

3、电压的测量3.1直流电压测量：将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

将功能开关置于所需的V量程位置，并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。

在不清楚被测电压高低时同样从高档位开始测试。

福禄克万用表量程自动切换，可直接测量。

3.2交流电压测量：将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

将功能开关置于所需的V～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。

在不清楚被测电压高低时同样从高档位开始测试。

福禄克万用表量程自动切换，可直接测量。

电气调试操作规程一、调试前的准备工作1.确定调试工具和设备是否齐全，包括万用表、振荡器、示波器、电源以及需要调试的设备等。

2.确定调试现场是否安全，并进行必要的安全措施，如设置警示标志和隔离区域等。

3.对需要调试的设备进行检查，包括各电气接线端子是否牢固、设备上是否存在松动、氧化等问题，并对其进行清洁和处理，确保设备无故障。

4.确认设备已经断电，并对设备进行接地处理，防止电气危险事故的发生。

二、调试过程中的操作规范1.在进行电气调试操作之前，必须先安装好电气接线图和设备的使用说明书，在操作时需要了解相关的电气原理和设备的使用方法。

2.在调试时需要按照步骤进行，先进行低电压、低功率等小范围的调试，然后再进行大范围的调试。

3.在进行电气调试的过程中，要小心操作，注意防止因人为操作失误造成的事故。

4.在操作时若发现设备出现异常，应立即停止调试，并采取必要措施消除异常，直到设备正常后再进行调试。

5.在如实填写调试记录时，要注意时间、地点、操作人员、调试内容等细节，以便查阅及后期维修。

三、调试完成后的处理1.及时对调试过程中发现的问题进行记录，并及时处理解决，不能忽视或误处理。

2.对调试完成的设备进行清理和检查，检查各接线端子是否牢固、电器元件是否齐全、设备外部是否有氧化等情况，以确认该设备完好无损。

3.对调试完成的设备进行保养，并提供必要的防护措施，以延长设备使用寿命。

四、注意事项1.要定期检查和维护设备，及时消除故障，减少因设备故障造成的经济损失和安全事故。

2.强电设备的调试需由电气专业人员进行操作，小心轻放，严格按照国家、行业规定和标准进行操作。

3.设备需要进行切换或变更时，应先断开电源，待设备停止运行后再进行操作。

4.在操作时要注意人身安全，不要在设备运转时进行接线、拆卸和清洗等操作，防止发生伤害事故。

5.对于不知道如何调试或无法确认安全的设备，应及时向电气专业人士咨询或寻求帮助，避免造成不必要的危害。

万用表安全技术操作规程范文万用表是一种广泛应用于电子、电气、通信等领域的测量仪器，它能够测量电压、电流、电阻等多种参数。

然而，由于其高精度和高灵敏度，使用万用表时必须严格遵守相关的安全技术操作规程，以确保人身安全和仪器的正常使用。

下面是万用表安全技术操作规程的范文。

一、工作前的准备1. 在使用万用表之前，首先要确认万用表和相关测量线缆的完整性和可靠性。

检查仪器表壳有无裂纹、损伤等，检查测量线缆是否破损、绝缘是否完好。

如发现有问题，应立即停止使用并进行修理或更换。

2. 在开始工作之前，必须保持工作区域整洁，并将周围的杂物清除干净，以防止意外操作时发生碰撞或绊倒。

3. 在使用万用表之前，必须确保仪器和测量对象处于安全状态。

断开被测电路的电源，并将电容器的电压放电，确保没有残留电压。

二、正确的操作流程1. 在进行测量之前，必须根据需要选择正确的测量量程。

应将万用表的功能旋钮调整到合适的档位，以保证测量结果的准确性。

2. 在测量电压或电流时，必须将测量线缆正确连接。

将红色测试线插入正极位，黑色测试线插入负极位。

在拔插连接线缆时，应确保电路已经断开。

3. 进行电阻测量时，应保证被测电阻处于断电状态，并将测量线缆正确连接到被测电阻的两端。

如测量的电阻较小，可使用万用表提供的短接线进行短接测量，以减小电路接触电阻的影响。

4. 在进行测量时，必须牢牢握住测试线缆和仪器的握柄部分，以防止电流通过身体造成伤害。

不要使用潮湿的手或在带电的环境下进行测量。

5. 测量之前，必须检查测量线缆的绝缘是否完好，没有破损或暴露的金属部分，以防止漏电或触电事故发生。

6. 在进行测量时，仪器的测试电压范围不能超过规定范围，以免损坏仪器或发生电击伤人。

三、使用过程中的注意事项1. 在测量过程中，应保持周围环境的安静和稳定，以避免外界干扰对测量结果的影响。

2. 在测量接线时，应避免金属接触或对触电部分的触摸，以防止高压或大电流通过身体造成触电事故。

380v缺相怎么检查万用表在电力系统中，380V电压是一种常见的工业用电电压。

然而，有时候我们会发现电路中的某一相缺失，这会导致设备无法正常工作，影响生产效率以及安全性。

为了及时发现缺相问题，并采取相应的修复措施，我们可以使用万用表来检查电路中的缺相情况。

了解缺相现象首先，我们需要了解什么是缺相现象。

缺相是指电源三相电压中的其中一相电压缺失，这会导致电路中的设备无法正常工作。

常见的缺相原因包括供电线路故障、设备运行过程中出现的接触不良等情况。

选择正确的测量方式在检查缺相问题时，我们需要使用万用表来测量电路中各相的电压值。

通常，万用表具备直流电压和交流电压测量功能，我们需要选择正确的测量方式。

在工业用电中，380V电压通常是三相四线制，即有三个相和一个中性线。

根据电路接法的不同，我们可以选择测量三相相电之间的电压差值，也可以测量每个相对地或中性线的电压值。

检查方法以下是一种常见的方法来检查380V缺相问题：1.准备好万用表和安全设备，确保在操作过程中的安全性。

2.找到电源箱或配电柜，检查电路接线情况，确保电源正常供电。

3.将万用表切换到交流电压测量模式。

4.接地线法：将一个测试笔接在电路的地线上，然后依次测量每个相对地或中性线的电压值。

如果有相电压为0V或接近0V，那么就有可能是该相出现了缺相问题。

5.相电压差法：将一个测试笔接在一个相线上，另一个测试笔分别接在其他两个相线上，然后测量每两个相之间的电压差值。

如果某一对相之间的电压差值为0V或接近0V，那么就有可能是这两个相之间出现了缺相问题。

其他注意事项在进行缺相检查时，还需要注意以下几点：1.操作前确保万用表的正常工作状态，如电池电量充足、测试笔无损坏等。

2.操作过程中要严格遵守电压测量的安全操作规范，如正确接线、避免触摸裸露的导线等。

3.如果万用表测量的电压值有较大波动或异常情况，应停止操作，并检查电路连接是否稳定、是否存在其他故障。

总结通过使用万用表进行电压测量，我们可以有效地检查380V电路中的缺相问题。

万用表的通断原理
万用表是电工和电子工程师的必需工具之一，因为它能够同时测试电压、电流和电阻值。

但是，为了正确、安全地使用万用表，用户需要了解它的通断原理。

1. 通断原理是什么？
通断原理是指万用表如何通过测量电量来判断电路中的开关状态。

在电路中，电流的流动需要一个完整的电路，而开关状态就是决定电路通断的关键。

因此通断原理是在测量中确定开关状态的一种方法。

2. 如何使用通断原理？
万用表的通断原理基于测量电路的闭合与开放。

当测量元件的回路是闭合的，电路通路会产生一个较低的电阻值，以表示回路内的电流可以顺利流通。

当测量元件的回路处于断开状态时，电路开路，不允许电流通过，这时万用表的显示屏会显示“OL”或其他无限制状态来表示电路的开路状态。

3. 什么是安全预防措施？
要保证安全，使用者必须按照正确的步骤操作，才能减少事故发生的风险，如以下所述：
a. 确保电路处于非运行状态，以避免意外触电。

b. 在使用前要检查连接到万用表的电缆是否受损或破裂。

c. 确保连接正确：将电红色电缆连接到正极，黑色电缆连接到负极，或相反。

d. 避免测量过大的电流，以防止仪器烧坏或触电。

e. 如果您无法确定测量范围，请先选择高范围，然后逐渐减少范围，以防止过载。

f. 当您完成测试时，请记得恢复仪器到其初始状态，并将电缆正好放回仪器的储存位置。

要保证安全使用万用表，需要对其通断原理有深入了解并遵循正
确的操作规范。

在使用万用表时，一定要时刻注意电路状态和安全预防措施。

双显数字万用表操作规范1.目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.范围：2.1该操作规范适用于公司型号为GDM-8245的双显数字万用表的使用。

2.2该仪器适用于交流电和直流电电流测试、电压测试、电阻、通断性、二极管、电容测试。

3.职责与权限：3.1使用部门：使用人员负责日常仪器点检记录的登记；使用人员严格按此规范正确操作。

3.2质量中心：负责仪器的校验计划安排和实施校验.4.作业内容：4.1使用前点检：4.1.1检查本机的校验周期是否在有效使用期内。

4.1.2在使用电表前，请检查机壳。

切勿使用已损坏的电表。

检查是否有裂纹或缺少塑胶件。

特别注意接头周围的绝缘。

4.1.3检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。

检查测试表笔是否导通。

请在使用电表之前更换已被损坏的测试表笔。

4.1.4用电表测量已知的电压，确定电表操作正常。

请勿使用工作异常的电表。

4.1.5点检结束请将点检情况记录于《点检记录表》4.2 操作说明：4.2.1前面板和后面板前面板，包括三个主要部分：输入端子，主要显示器和第二显示器，和功能按钮。

后面板，含交流电源连接头，保险丝及电源电压选择器，和输入保险丝座。

4.2.2[shift]键和功能键[shift]键是激活主功能键的第二功能蓝色印字部分。

按了[shift]键后，SHIFT LED 会亮，只有蓝色印字的功能会动作。

再按一次[shift]键那可解除SHIFT的功能。

4.2.3暖机此机需半小时的热机时间以达到精确度。

4.2.4超档位的显示若输入超过所选档位的刻度，此数字电表会显示“—OL—”的字样。

4.2.5超出规格显示在AC+Hz量测模式，当输入小于灵敏度时，次显示区会显示“-----”，当频率输入大于51kHz，主显示区会显示“-----”。

4.2.6输入超载保护最大容许输入值如下图：注意：为避免电击或损坏仪器，不要输入超过上表所示的输入负载。
