实验四 三相交流电路负载的测量连接

三相交流电路电压、电流的测量一、实验目的1. 掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2. 充分理解三相四线供电系统中中线的作用。

二、原理说明1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。

当三相对称负载作Y形联接时，线电压U L是相电压U p的倍。

线电流I L等于相电流I p，即U L＝， I L＝I p在这种情况下，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I L＝I p， U L＝U p。

2. 不对称三相负载作Y联接时,必须采用三相四线制接法，即Y o接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0接法。

3. 当不对称负载作△接时，I L≠I p，但只要电源的线电压U L对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

四、实验内容1. 三相负载星形联接（三相四线制供电）按图6-1线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V的位置（即逆时针旋到底）。

经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

将所测得的数据记入表24-1中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

图6-1表24-12. 负载三角形联接（三相三线制供电）按图6-2改接线路，经指导教师检查合格后接通三相电源，并调节调压器，使其输出线电压为220V，并按表6-2的内容进行测试。

三相负载的连接及其电压电流的测量一、实验目的1、学会三相负载的星形和三角形的连接方法。

2、验证对称负载作星形，三角形连接的各电压和电流之间的关系，学会三相交流电路电压和电流的的测量方法3、了解不对称负载作星形连接时中性点的位移及中性线的作用 二、实验仪器：三相调压口，灯排，交流电压表，交流电流表 三、实验原理1、负载连接：三项负载可根据不同的需要按照星形和三角形进行连接，但应注意，在不对称负载作星形连接时为了安全所以要有中心线。

2、星形连接：(1)在负载采用星形连接法时，在负载对称的情况下，可以不需要中性线，即采用三相三线制供电，电压电流的关系均为I I u uoA x oA x==,3 。

(2)在负载不对称的情况下，为了保证负载正常工作，必须接有中性线，采用三相四线制供电。

这时的电压电流关系及负载与对式的关系相同忽略中性线的阻抗)，即I I V V xA x xA x ==,3(3)在负载不对称又没有中性线的情况下，电流的中性点O 的电位和负载的中性点O 的电位不相等，出现负载中性点位移，这时的线电压与相电压不再有3的关系，即I I V V V oA x oA x m ≠≠≠,3,03、三角形接法：负载采用三角形接法时，不管对称与否，线电压与相电压总相等，但电流关系不相同对称时I I V V oA x oA x 3,== ，不对称时I I V V oA x oA x 3,≠=四、实验内容1、对称负载：a)按如图一所示的电路将三相负载连接成星型，且各项负载对称接通电线，b)将电源通过三相调压器接入使负载的电压在100~130V ，c)测量各相负载的线电压V x 和相电压V xo ，相电流I x 及线电流I o ，求线电压与电流之间的关系，将结果填入表中，d)断开电线，观察各相灯泡亮度的变化情况，测量各电压及电流，填入表中。

2、不对称负载：a)试验线路和电源电压不变，接通电线改变负载的大小(改线灯泡个数)，b)测量各电压，电流计入表中，c ）断开中性线观察各灯泡亮度变化情况，测量电压，电流，记入表中，d)测量各中性点之间的电压u o ，理解中性点位移的概念和中性线的作用五、实验现象及数据：（一）在做实验时，灯泡的明暗和负载的关系： (1)当负载对称时：各灯排的灯泡明暗相同。

三相交流电路电压、电流的测量实验一、实验目的1. 熟悉三相负载作星形联接时(或作三角形联接时)，在对称和不对称情况下线电压与相电压(或线电流和相电流)的关系。

2. 比较三相供电方式中三线制和四线制的特点。

二、实验内容1. 对称负载作Y形联接电压、电流的测量。

2、不对称负载作Y形联接电压、电流的测量。

三、实验原理、方法和手段1. 三相电源电力系统的供电方式多为三相三线制或三相四线制形式，三相电源电压的幅值相同、频率相同、彼此之间的相位差为120°，该三相电压称为对称的三相电压。

低压供电电源常采用三相四线制，即三根相线和一根中线，分别用L1、L2、L3 和N 表示。

相线和中线之间的电压称为相电压，二根相线之间的电压称为线电压。

对称的三相电源电压线电压是相电压的倍。

2. 三相负载三相负载的连接方式有星形和三角形两种。

①当三相负载作星形连接时，若有中线，由于电源的中点与负载的中点等电位，此时无论负载对称与否，每相负载上的电压等于相应电源的相电压，是对称的，负载端的电压为相电压的倍，也是对称的。

若负载对称，则此时中线电流为零，负载不对称，中线电流为三个线电流之和。

当没有中线时，若负载对称，则情况与上相同。

但如果负载不对称，则由于电源中点和负载中点之间的电位差的存在，出现所谓“中性点位移”现象，使负载的相电压不再对称，将造成某相电压过高，而使该相负载受损，或电压过低使该相不能正常工作。

②当三相负载连接成三角形时，由于负载的相电压等于电源的线电压，所以不论负载对称与否，负载的相电压总是对称的。

若三相负载对称，则各相负载的线电流也对称，且线电流为相电流的倍。

负载不对称时，上述对称关系不复存在。

四、实验组织运行要求实验前：学生完成预习报告，指导教师检查学生预习报告，不预习者不准上实验课。

实验过程中：指导教师讲授实验要求及注意事项，用启发诱导的方式指导实验课；学生实验操作、搭接电路、测量数据，完成所有的实验内容后，先拉断电源，再根据实验要求自行核对实验数据，有无遗漏或不合理的情况，再经教师审核后在拆线并整理仪器设备。

三相交流电路及其功率测量实验报告一、实验目的1、深入理解三相交流电路的基本原理和特性。

2、掌握三相电源和负载的连接方式。

3、学会使用功率表测量三相电路的有功功率、无功功率和视在功率。

二、实验原理三相交流电路是由三个频率相同、幅值相等、相位互差 120°的正弦交流电源供电的电路。

在三相电路中，电源和负载的连接方式有星形（Y 形）和三角形（△形）两种。

在星形连接中，三相电源的三个末端连接在一起形成一个中性点，三相负载的一端分别连接到电源的三个相线，另一端连接在一起接到中性点。

在三角形连接中，三相电源的三个相线分别与三相负载依次首尾相连，构成一个闭合回路。

三相电路的功率包括有功功率、无功功率和视在功率。

有功功率是电路中实际消耗的功率，无功功率是用于交换的功率，视在功率是电压和电流的乘积。

三、实验设备1、三相交流电源2、三相负载箱（包括星形和三角形连接的电阻、电感和电容负载）3、功率表4、电压表5、电流表6、导线若干四、实验内容与步骤1、三相电源的星形连接将三相交流电源的三个相线分别连接到负载箱的三个输入端，将负载箱设置为星形连接。

接通电源，使用电压表测量三相电源的线电压和相电压，使用电流表测量线电流和相电流，并记录数据。

2、三相电源的三角形连接将三相交流电源的三个相线与负载箱进行三角形连接。

接通电源，再次测量线电压、相电压、线电流和相电流，并记录数据。

3、功率测量在星形和三角形连接的情况下，分别使用功率表测量三相电路的有功功率、无功功率和视在功率，并记录数据。

五、实验数据记录与处理1、三相电源星形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAN ＝＿____, IBN ＝＿____, ICN ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜2、三相电源三角形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAB ＝＿____, IBC ＝＿____, ICA ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜根据测量数据，计算三相电路的功率因数：功率因数＝有功功率／视在功率六、实验结果分析1、比较星形连接和三角形连接时的线电压、相电压、线电流和相电流的关系。

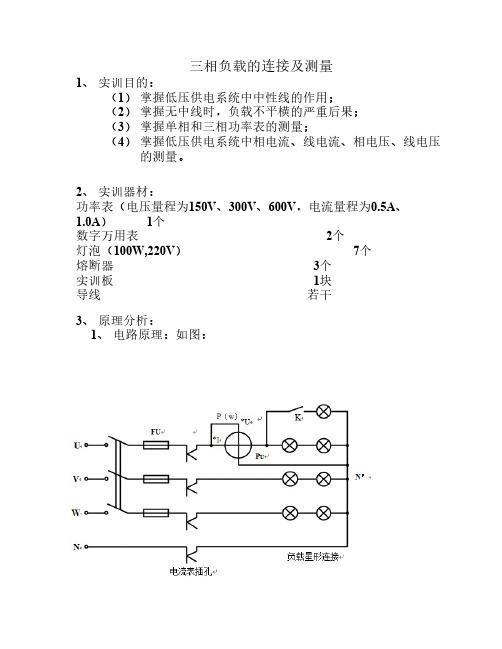

三相负载的连接及测量
三相负载是指由三个单独的负载组成的系统，如三相电动机、三相变压器和三相电源等。

在这些系统中，电源会同时提供三个相位的电流和电压，负载则会对这些电流和电压进行消耗或转换。

连接方法：
在连接三相负载之前，必须先了解三相电源的连接方式。

三相电源有两种连接方法：星形连接和三角形连接。

1. 星形连接：星形连接是将三个单相电源连接在一起，再将负载连接在其中一个电源和中性线之间。

这种方法会产生一个相互连接的中性线，可以用来提供过流保护和其他触发器能力。

2. 三角形连接：三角形连接是将三个单相电源的线圈连接在一起，形成一个封闭的回路。

负载可连接在其中任意两个相位之间。

这种连接方式能够支持高功率应用，但需要使用更高电压。

对于三相负载的连接方式，可以采用以上两种方法之一，具体选择应根据实际负载的需求和电源的类型进行决定。

测量方法：
要测量三相负载的电流和电压，有多种方法，如矢量图分析法、瞬时值测量法、平均值测量法以及RMS测量法等。

最常用的是RMS测量法，该方法可以准确地测量电流和电压的均值，以及测量交流电源的产生功率。

RMS测量法是利用欧姆定律和功率公式来计算电路中每个元素的值。

首先测量电压和电流的RMS值，然后使用欧姆定律计算每个元素的电阻值，最后使用功率公式计算功率。

此外，还可以使用振荡器、放大器、示波器等电器元件来辅助测量，以增加测量的准确度。

总的来说，连接和测量三相负载可能需要一定的技术知识和设备，但对于需要使用三相电源的领域，它是必不可少的一部分。

在实践过程中，正确的连接和测量是保证工作效率和安全性的重要因素。

实验三相交流电路中负载的星形接法——电工电子学实验报告【实验名称】三相交流电路中负载的星形接法【实验目的】通过实验研究三相电路中负载的星形接法对电路的影响，了解星形接法与三角形接法的差异以及其原理和应用。

【实验器材】三相交流电源，三相综合负载，电压电流传感器，示波器，万用表等。

【实验原理】星形接法和三角形接法是三相负载中常见的两种连接方式。

星形接法即将负载的每一个端子接到三相电源的一个相线上，并将三个相线的另一端连接到负载的一个公共点上。

星形接法的负载器件接线简单，具有可靠性高，电路结构简单等优点。

在星形接法中，三相电平相同，相位相差120度。

三角形接法即将负载的每一个端子连接到三相电源的一个相线上，并将三个相线连接成一个闭合的三角形。

三角形接法的负载器件连接复杂，但其三相电平之间的相位差也是120度。

【实验步骤】1.按照实验要求连接实验电路，将综合负载连接到三相电源上，并设置适当的负载阻抗。

2.分别用示波器观测每个相位的电压和电流波形，并记录测量结果。

3.根据测量结果计算每个相位的电流和电压值，并比较星形接法和三角形接法中的差异。

4.在保持负载不变的情况下，切换负载的接法，重新观测并记录测量结果。

5.对比星形接法和三角形接法中电流和电压波形的差异，分析其原因和特点。

6.总结实验结果，撰写实验报告。

【实验结果】实验结果应包括对星形接法和三角形接法中电流和电压波形的详细描述和比较分析，包括波形的振幅、频率、相位差等参数。

【实验结论】通过对实验结果的分析，得出星形接法和三角形接法在电流和电压特性上的差异和特点，并对其应用进行探讨，进一步深化对三相负载的理解。

【实验改进】实验中可以适当增加不同负载的情况下的测量和比较，以便更全面的了解星形接法和三角形接法的性能差异。

【实验注意事项】1.实验过程中注意安全操作，使用绝缘手套、绝缘手柄等必要的防护措施。

2.仔细连接实验电路，确保各部分正常工作。

3.测量时要保持电路稳定，防止电流和电压的过大或过小引起故障。

电工电子学实验报告姓名：________________________________年级：__________________________________学校：__________________________________时间：__________________________________20XX年XX月XX日指导老师：李教授N I =U I +V I +W I当三相电路对称时，线、相电压和线、相电流都对称，中线N I =U I +V I +W I = 0，中线可以省去，且应的相电压30º；（2）三角形连接的负载如图所示：其特点是：L U =P U ；四、实验内容及步骤1．本实验采用线电压为220V的三相交流电源。

测量该电源的线电压和相电压，并记录之。

2．星形对称有中线：按下图接线，每相开3盏灯。

测各线电压、各相电压、各相电流，记录于表中。

3．星形不对称有中线：各相灯数分别为1、2、3盏。

重复步骤2，观察灯泡亮度有无变化。

4．星形对称无中线：除去中线，每相开3盏灯，测各线电压、各相电压（每相负载上的电压）、各相电流'，记于表1中。

5．星形不对称无中线：各相灯数分别为1、2、3盏，重复步骤4，观察灯泡亮度有无变化，有何规律。

测量项目工作状态线电压/V 相电压/V 电流/AU AB U BC U CA U AO'U BO'U CO'I A I B I C I O对称负载有中线无中线不对称负载有中线无中线星形接法数据表五、实验数据及分析测量项目工作状态线电压/V 相电压/V 电流/AU AB U BC U CA U AO'U BO'U CO'I A I B I C I O对称负载有中线无中线不对称负载有中线无中线星形接法数据。

三相电路功率的测量实验报告————————————————————————————————作者：————————————————————————————————日期：三相电路功率的测量实验报告1.对于三相四线制供电的三相星形连接的负载(即Y0接法),可用一个功率表测量各相的有功功率PU，PV，PW，则三相负载的总有功功率∑P=PU+PV+PW。

这就是一瓦特表法，如图1所示。

若三相负载是对称的，则只要测量一相的功率，再乘以3即可得到三相总的有功功率。

2.三相三线制供电系统中，不论三相负载是否对称，也不论负载是星形接法还是三角形接法，都可以用二瓦特表法测量三相负载的总有功功率。

测量线路如图2所示。

若负载为感性或容性，且当相位差Φ=60°时，线路中的一只功率表的指针将反偏(数字式功率表将出现负读数)，这时应将功率表电流线圈的两个接线端子调换(不可调换电压线圈接线端子)，其读数记为负值。

而三相总的有功功率∑P=P1+P2(此处是代数和)。

在图2中，功率表W1的电流线圈串联接入U线，通过线电流IA，加在功率表w1电压线圈的电压为Uuw;功率表W2的电流线圈串联接入V 线，通过线电流IV，加在功率表w2电压线圈的电压为UVW;在这样的连接方式下，我们来证明两个功率表的读数之代数和就是三相负载的总有功功率。

图1 一瓦特表法测量三相功率示意图图2 二瓦特表法测量三相功率示意图在三相电路中，若三相负载是星形连接，则各相负载的相电压在此用UU,UV,UW表示。

若三相负载是三角形连接，可用一个等效的星形连接的负载来代替，则UU,UV,UW表示代替以后二相电路的负载的相电压。

因为 UUW=UU-UW， UVW=UV-UW所以 IUUUW+IVUVW=IU(UU-UW)+IV(UV-UW)=IUUU+IVUV-(IU+IV)UW由于在这里讨论的是三相二线制电路，故有IU+IV+IW=0， IW=-(IU+IV)代入上式得IUUUW+IUUVW=IUUU+IVUV+IWUW=PU+PV+PW其中PU,PV,PW分别是U,V,W各相的功率，则三相功率∑P=PU+PV+PW。

三相负载电路的测量实验报告引言三相负载电路是电力系统中常见的一种电路结构，它由三个相同的负载单元组成，分别连接到三个相位线上。

测量三相负载电路的各种参数，可以帮助我们了解电路的性能，并进行相应的优化和改进。

本实验旨在探究三相负载电路的各种测量方法和技术，以提高对电路性能的理解。

实验目的1.掌握测量三相负载电路中的电压和电流的方法和技巧；2.熟悉计算三相电路的功率、功率因数和电能的方法；3.理解三相负载电路中电压、电流和功率的相互关系。

实验设备和材料1.三相负载电路实验箱；2.电力参数测量仪表：示波器、电压表、电流表等；3.接线板和导线。

实验步骤1.将实验箱中的三相负载电路接线完成；2.打开电源，接通电路；3.使用电压表测量三个相位线（A、B、C）的相电压，并记录下来；4.使用电流表分别测量三个相位线的电流，并记录下来；5.根据测量值计算三相电路的功率、功率因数和电能，并记录下来；6.停止电路供电，结束测量。

数据记录和处理实验数据如下：相位线相电压（V）电流（A）A2202B220 2.5C220 1.8根据上述数据，我们可以计算三相电路的功率、功率因数和电能。

计算功率根据功率的定义，功率等于电压乘以电流。

因此，我们可以使用下面的公式来计算三相电路的功率：功率 = 电压 × 电流根据表格中的数据，我们可以计算得到三个相位线的功率如下：A相功率 = 220V × 2A = 440WB相功率 = 220V × 2.5A = 550WC相功率 = 220V × 1.8A = 396W计算功率因数功率因数是用来表示电路的有功功率和视在功率之间的关系的。

它的计算公式如下：功率因数 = 有功功率 / 视在功率根据上述公式，我们可以得到三相电路的功率因数如下：A相功率因数 = A相功率 / 视在功率B相功率因数 = B相功率 / 视在功率C相功率因数 = C相功率 / 视在功率其中，视在功率等于电压乘以电流，即：视在功率 = 电压 × 电流因此，我们可以得到三个相位线的视在功率和功率因数如下：A相视在功率 = 220V × 2A = 440VAB相视在功率 = 220V × 2.5A = 550VAC相视在功率 = 220V × 1.8A = 396VAA相功率因数 = A相功率 / A相视在功率B相功率因数 = B相功率 / B相视在功率C相功率因数 = C相功率 / C相视在功率计算电能电能是指电路中的电力消耗，通常以千瓦时（kWh）为单位进行计量。

三相负载电路的测量实验报告实验目的本实验旨在通过对三相负载电路的测量，深入理解三相电路的工作原理，掌握三相电压、电流和功率的测量方法，并比较理论计算值与实际测量值的差异。

实验仪器和设备•三相负载电路实验箱•数字电力计•负载箱•示波器•万用表•三相电源实验原理三相负载电路是由三个线性负载组成，每个负载的电流相位角相差120度。

在三相电源供电下，电流在三个线性负载之间交替流动，并且三个负载之间的电流相平衡。

通过测量三相电压、电流和功率的数值，可以计算出各个参数的平均值以及相位差。

三相电路的测量方法主要包括以下几个步骤： 1. 测量三相电压：使用万用表或数字电力计分别测量三个负载之间的电压，并记录下来。

2. 测量三相电流：利用数字电力计或示波器测量三个负载之间的电流，并记录下来。

3. 计算功率：根据所测得的电压和电流数据，通过功率公式计算出三相电路的功率。

4. 比较理论计算值与实际测量值：将理论计算值与实际测量值进行比较，分析差异原因。

实验步骤与数据记录1. 测量三相电压使用万用表测量三相负载电路中A相、B相和C相的电压，并记录如下表格：相位电压（V）A220B220C2202. 测量三相电流利用数字电力计测量三相负载电路中A相、B相和C相的电流，并记录如下表格：相位电流（A）A2B 2.1C 1.93. 计算功率根据所测得的电压和电流数据，计算出三相电路的功率。

假设负载为纯阻性负载，功率计算公式为：P = √3 * U * I其中，P为功率，U为电压，I为电流。

计算结果如下：相位功率（W）A760B796C7224. 比较理论计算值与实际测量值理论计算值与实际测量值之间的差异可能由多种因素引起，包括冷态电阻、电源品质、连接线损耗等。

在本实验中，我们可以将实际测量值与理论计算值进行对比，分析差异原因。

通过比较，我们发现实际测量值与理论计算值之间存在一定的差异，差异可能由于导线的损耗、电源的波动、仪器误差等因素引起。

三相交流可编程负载实验内容说到三相交流可编程负载实验，嘿，别急，这听起来是不是像是一个高深莫测的课题？它就是用来模拟和测试电力系统负载的一种技术，简单来说，就是让你能够像玩游戏一样调整负载，看看电路怎么反应。

想象一下你手里拿着一个遥控器，按下一个按钮，负载就变了，然后你看到电流电压的变化，感觉是不是很神奇？这个实验不仅有趣，而且非常重要哦。

它帮助我们了解电力系统是怎么工作的，也能帮工程师们测试设备的性能，避免在实际使用中出现大问题。

要是你问我，三相交流负载到底是什么意思，我得先给你拆解一下这个“神器”。

三相电其实是我们日常生活中用的电，大家在家里插电的电器啊，像冰箱、空调、电视等，背后其实都和三相电有着千丝万缕的联系。

它是通过三个不同的电流信号交替变化来供电的，这样能保证电力的稳定传输。

而所谓“负载”，就是你给电流接了一个“目标”，电流通过这个负载才能完成任务。

你可以把它想象成电流要送货，而负载就是电流要送的包裹，包裹的重量和形状会影响电流的运输效率。

简单来说，三相交流可编程负载实验就是给电流找个“任务”，然后看看电流完成任务的过程，看看它怎么通过负载变化，给设备带来不同的电力需求。

说到这个可编程负载，怎么说呢，给人一种高大上的感觉。

你就想，它好像是有了“智商”的负载，能够根据你给的参数自动调整，就像是给电路加了个智能“大脑”。

不管你是想模拟低负载状态还是高负载状态，甚至是负载的波动，按个按钮，它都能满足你的需求。

电力实验室里，可编程负载的这种神奇表现就是让你在没有真正接入复杂的电网时，就能“模拟”出真实的电力负载环境。

不过，话说回来，这个实验可不是那么简单的操作，尤其是当你开始真正接触这些设备时，你会发现它比你想象的要复杂得多。

刚开始搞这个实验的时候，可能一开始会觉得有点迷茫。

嘿，别担心，慢慢来！你得对设备有个大致的了解。

负载是怎么接入的，电压电流如何控制，这些东西你得心中有数。

别光是拿着手册看，还是得动手摸一摸，试一试，才能真正理解。

三相交流负载电路的测量实验目的：1.研究三相负载的星形连接在对称和不对称的运行状态下，电压，电流的变化关系。

2.体会三相四线制的中线作用。

实验仪器和设备:1.电工实验箱2.数字万用表3.交流毫安表实验原理：1.三相负载的基本连接方式有星形连接和三角形连接两种，而连接成的三相电路又分为对称与不对称三相电路2.当电源电压是负载电压的倍时，应采用星形连接。

星形连接按其有无中线，分为三相四线制与三相三线制。

在不对称三相电路中，若有中线则中线电流不为零；中线有着重要的作用，它可以保证各相负载电压对称，并使各相负载间互不影响；。

在对称三相电路中，线电压是相电压的倍，线电流与相电流相等，中线电流为零。

3.当电源电压与负载额定电压相同时，应采用三角形连接。

不论三相负载是否对称，线电压和相电压总是相等；而当在三相负载对称时，则线电流为相电流的倍。

实验内容：1.三相负载的星形连接在对称运行状态下，电压电流的变化关系。

实验电路：实验步骤：1.检查毫安表指针是否在零位，数字万用表是否正常工作；通过用万用表测量白炽灯内阻的方法判断其好坏。

(25W的内阻约为160Ω，40W的内阻约为100Ω)2.按照实验电路图连接电路，每组灯泡(均为20W)为一相负载作星形连接。

3.关闭电源，接入中线，然后点亮所有灯泡，使负载电路成为对称负载星形连接三相四线制电路。

测量其线电压，相电压，相电流以及中线电流I0。

4.关闭电源，断开中线，然后点亮所有灯泡，使其成为对称星形连接三相三线制电路。

测量其线电压，相电压，相电流。

实验结果：2.三相负载的星形连接在不对称运行状态下，电压电流的变化关系实验电路：实验步骤：1.将A相负载中的两个灯泡换为40W灯泡，其余均为20W。

2.关闭电源，接入中线，然后点亮所有灯泡，使负载电路成为不对称负载星形连接三相四线制电路。

测量其线电压，相电压，相电流以及中线电流I0。

3.关闭电源，断开中线，然后点亮所有灯泡，使负载电路成为不对称负载星形连接三相三线制电路。

《电工学》三相负载的联结及功率的测量实验一、实验目的1、验证对称负载作星形、三角形联接时，负载的相电压和线电压，负载的相电流和线电流的关系．2、了解不对称负载作星形联接时，中性线的作用．3、学会使用两瓦特表法测三相电路的功率。

4、会用三相瓦特表测三相电路的功率。

二、实验设备三相调压器（6KV A）1台、三相负载灯柜（3X400W）1个、交流电压表（0—300—600V）1只、交流电流表（2.5／5A）1只、单相瓦特表(150／300／600V，2.5／5A)1只、电流插头2只、表笔一对，三、实验原理和实验步骤1、三相负载的星形接法．原理简述：对于有中线的星形接法，不论负载是否对称，其线电压U L与相电压U R的关系都有U L=3U R。

如果设有中性线，在对称负载的情况下，上面关系式不变．若负载不对称，则上式不成立．此时三个相电压将是不相等的．实验步骤：(1)按电路图一接线，为了安全，实验时用三相调压器使输出线电压保持220V。

(2)测量对称负载，有中线时，三相负载的线电压、相电压和中性点电压．用一只电流表和插头测线电流、中线电流，并记录在表一中．测量对称负载，无中线时，三相负载的线电压、相电压和中性点电压．用一只电流表和插头测线电流、中线电流，并记录在表一中．(3)测量不对称负载，有中线时，三相负载的线电压、相电压和中性点电压、线电流、中线电流，记录在表一中，并观察各次实验灯泡发亮的程度．测量不对称负载，无中线时，三相负载的线电压、相电压和中性点电压、线电流、中线电流，记录在表一中，并观察各次实验灯泡发亮的程度．2、三相负载的三角形联接。

原理简述：三相负载在三角形联接时，当负载对称，有U L=U R；I L=I R当负载不对称时，电压的关系式仍然成立，电流的关系式则不成立．三相负载星形联接实验步骤．(1)、按图一电路接线，实验时三相调压器输出线电压保持220V．(2)、分别测量对称和不对称负载时的线电压、相电压、线电梳、相电流记录于表一中，并观察两种不同负载情况灯泡发亮的相对程度。
