金相技术与材料组织显示分析

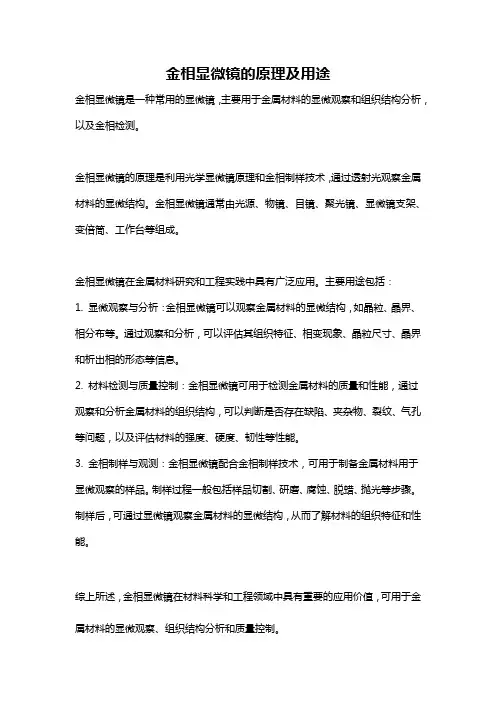

金相显微镜的原理及用途
金相显微镜是一种常用的显微镜，主要用于金属材料的显微观察和组织结构分析，以及金相检测。

金相显微镜的原理是利用光学显微镜原理和金相制样技术，通过透射光观察金属材料的显微结构。

金相显微镜通常由光源、物镜、目镜、聚光镜、显微镜支架、变倍筒、工作台等组成。

金相显微镜在金属材料研究和工程实践中具有广泛应用。

主要用途包括：
1. 显微观察与分析：金相显微镜可以观察金属材料的显微结构，如晶粒、晶界、相分布等。

通过观察和分析，可以评估其组织特征、相变现象、晶粒尺寸、晶界和析出相的形态等信息。

2. 材料检测与质量控制：金相显微镜可用于检测金属材料的质量和性能，通过观察和分析金属材料的组织结构，可以判断是否存在缺陷、夹杂物、裂纹、气孔等问题，以及评估材料的强度、硬度、韧性等性能。

3. 金相制样与观测：金相显微镜配合金相制样技术，可用于制备金属材料用于显微观察的样品。

制样过程一般包括样品切割、研磨、腐蚀、脱蜡、抛光等步骤。

制样后，可通过显微镜观察金属材料的显微结构，从而了解材料的组织特征和性能。

综上所述，金相显微镜在材料科学和工程领域中具有重要的应用价值，可用于金属材料的显微观察、组织结构分析和质量控制。

材料力学性能的微观表征与分析材料力学性能的微观表征与分析在现代材料科学中起着重要的作用。

通过对材料微观结构进行分析，可以揭示材料的力学性能和力学行为的本质。

本文将介绍一些常用的微观表征技术，并探讨其在材料力学性能研究中的应用。

1. 金相显微镜金相显微镜是一种常见的材料显微镜，能够观察材料的显微组织和颗粒尺寸。

通过金相显微镜，可以对材料的晶粒大小、晶体结构和相含量等进行直观的观察和分析。

晶粒大小对材料的力学性能有很大影响，小晶粒尺寸通常会导致材料的强度和硬度增加。

2. 电子显微镜电子显微镜是一种高分辨率的显微镜，可以观察材料的微观结构和表面形貌。

扫描电子显微镜（SEM）是其中一种常用的电子显微镜技术，可以获得材料表面的高分辨率图像。

透射电子显微镜（TEM）则能够观察材料的内部结构。

这些电子显微镜技术可以提供关于材料微观结构和缺陷的详细信息，揭示材料的力学性能和失效机制。

3. X射线衍射X射线衍射是一种常用的材料表征技术，通过对材料中的晶体进行衍射分析，可以确定晶体的晶胞参数和晶体结构。

通过X射线衍射，可以研究晶体中的缺陷和残余应力等信息，从而揭示材料的力学行为。

4. 原子力显微镜原子力显微镜（AFM）是一种能够对材料表面进行原子级分辨的显微镜技术。

通过AFM，可以获得材料表面的三维形貌和力学性质。

AFM在材料力学性能的表征中具有广泛的应用，例如，可以通过AFM 观察微米级混凝土的表面纳米级颗粒的分布和力学特性。

5. 纳米压痕技术纳米压痕技术是一种通过在纳米尺度下对材料表面施加压力，来研究材料力学性质的方法。

通过纳米压痕实验，可以获得材料的硬度、弹性模量和塑性形变等重要力学参数。

这种技术可以应用于各种材料，从金属和陶瓷到生物材料和聚合物等。

通过以上的微观表征技术，我们可以揭示材料的微观结构和力学性能之间的关系。

这些表征技术为材料的设计和优化提供了重要的信息和依据。

例如，在材料的强度提升方面，我们可以通过观察晶粒大小和晶体结构来优化材料的微观结构，从而增强材料的力学性能。

材料金相分析
材料金相分析是一种通过金相显微镜观察金属材料的微观组织结构，从而了解其组织形貌、组织比例和组织中各相的分布情况的分析方法。

金相分析是材料分析领域中的重要手段，对于研究材料的性能和品质具有重要意义。

金相分析的基本原理是利用金相显微镜对材料进行观察和分析。

金相显微镜是一种特殊的显微镜，可以在金相试样表面形成清晰的金相显微图像。

通过观察这些金相显微图像，可以了解材料的晶粒大小、晶界分布、相含量和相分布等信息，从而对材料的性能进行评估和分析。

金相分析的步骤主要包括试样的制备、腐蚀显微观察和图像分析。

试样的制备是金相分析的关键步骤，它直接影响到金相显微图像的质量和分析结果的准确性。

腐蚀显微观察是利用腐蚀剂将试样表面的氧化层和其他污染物去除，使金相显微图像更清晰。

图像分析是对金相显微图像进行定量和定性分析，包括晶粒尺寸测量、相含量计算和相分布分析等。

金相分析可以用于研究材料的晶粒大小和形貌、晶界的分布和形态、各种相的含量和分布、材料的组织均匀性和致密性等。

通过金相分析，可以评估材料的显微组织特征，为材料的性能和品质提供重要的参考依据。

金相分析在金属材料、陶瓷材料、复合材料等领域都有广泛的应用。

总之，材料金相分析是一种重要的材料分析方法，通过观察和分析材料的金相显微图像，可以了解材料的微观组织结构和性能特征，为材料的研究和应用提供重要的信息和依据。

希望通过本文的介绍，读者对材料金相分析有了更深入的了解，进一步认识到其在材料科学和工程中的重要作用。

金相学和材料显微组织定量分析技术发表时间：2019-05-17T10:41:32.753Z 来源：《电力设备》2018年第32期作者：杨丹娜许诺呼唤[导读] 摘要：金相学被认为是金属学的先导，是金属学赖以形成与发展的基础，亦曾被用作早期金属学的代名词；金属材料与热处理专业在过去相当一段时期内则被简称为“金相专业”。

（哈尔滨汽轮机厂有限责任公司黑龙江 150046）摘要：金相学被认为是金属学的先导，是金属学赖以形成与发展的基础，亦曾被用作早期金属学的代名词；金属材料与热处理专业在过去相当一段时期内则被简称为“金相专业”。

同样，光学显微镜技术对于无机非金属材料学和其它材料分支学科的重要作用亦类同于其对于金属学；国际上亦有建议采用材相学（materia lography）取代金相学之称，以反映其研究对象已从金属材料拓展到无机非金属材料和高分子材料、复合材料这一现实。

关键词：金相学；图像分析；计算机仿真；材料显微组织；介绍了材料显微组织几何形态的定量表征与分析技术及其标准化、显微组织仿真及设计、以及金相研究时应注意的材料显微组织的若干特性等内容。

对金相学、材相学、体视学、图像分析、虚拟金相学、显微组织仿真及其相互关系亦予以讨论。

一、材料显微组织的计算机仿真与虚拟金相学光学金相技术可以提供材料制备、加工和热处理过程中相变和显微组织演变的许多定性和定量信息。

然而，由于不透明材料三维微观组织的不直接可视性，许多涉及三维显微组织的材料理论模型的验证，难以实际实现的显微组织演变过程研究。

基于模型的材料体视学研究、显微组织的三维可视化研究、材料显微组织的虚拟设计等仍然需要寻求新的辅助研究方法。

材料显微组织结构的计算机辅助模型化与仿真设计即这样一种方法。

利用这些既遵从材料显微组织形成和演变规律，又已数字化且可视化的显微组织仿真的静态或动态模型，可以进行晶粒或任何组织组成物及其动态演变过程的直观分析和定量研究（将其称为“ 虚拟金相学”），获得若干真实金相学所无法获得的组织表征信息和含时间变量的动力学显微组织数据，将有助于我们对真实材料显微组织及其各种演变过程的进一步了解，是近年来材料显微组织学的一个前沿研究方向。

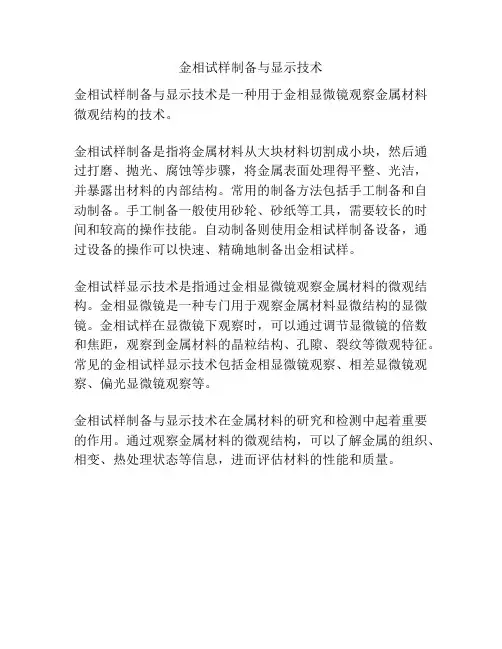

金相试样制备与显示技术
金相试样制备与显示技术是一种用于金相显微镜观察金属材料微观结构的技术。

金相试样制备是指将金属材料从大块材料切割成小块，然后通过打磨、抛光、腐蚀等步骤，将金属表面处理得平整、光洁，并暴露出材料的内部结构。

常用的制备方法包括手工制备和自动制备。

手工制备一般使用砂轮、砂纸等工具，需要较长的时间和较高的操作技能。

自动制备则使用金相试样制备设备，通过设备的操作可以快速、精确地制备出金相试样。

金相试样显示技术是指通过金相显微镜观察金属材料的微观结构。

金相显微镜是一种专门用于观察金属材料显微结构的显微镜。

金相试样在显微镜下观察时，可以通过调节显微镜的倍数和焦距，观察到金属材料的晶粒结构、孔隙、裂纹等微观特征。

常见的金相试样显示技术包括金相显微镜观察、相差显微镜观察、偏光显微镜观察等。

金相试样制备与显示技术在金属材料的研究和检测中起着重要的作用。

通过观察金属材料的微观结构，可以了解金属的组织、相变、热处理状态等信息，进而评估材料的性能和质量。

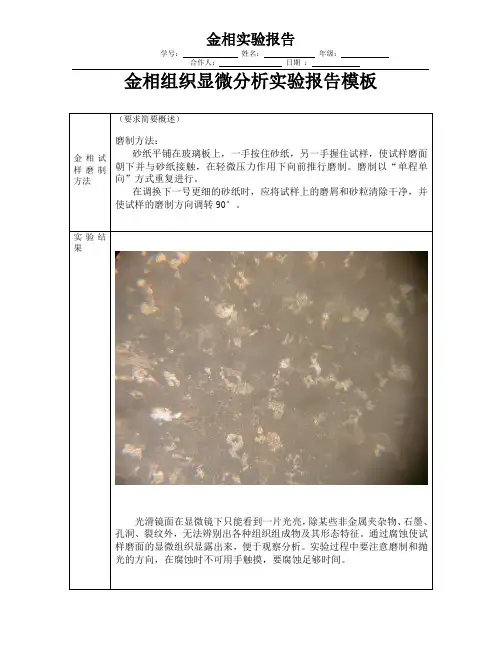

金相组织显微分析实验报告模板
金相试样磨制方法（要求简要概述）
磨制方法：
砂纸平铺在玻璃板上，一手按住砂纸，另一手握住试样，使试样磨面朝下并与砂纸接触，在轻微压力作用下向前推行磨制。

磨制以“单程单向”方式重复进行。

在调换下一号更细的砂纸时，应将试样上的磨屑和砂粒清除干净，并使试样的磨制方向调转90°。

实验结
果
光滑镜面在显微镜下只能看到一片光亮，除某些非金属夹杂物、石墨、孔洞、裂纹外，无法辨别出各种组织组成物及其形态特征。

通过腐蚀使试
样磨面的显微组织显露出来，便于观察分析。

实验过程中要注意磨制和抛
光的方向，在腐蚀时不可用手触摸，要腐蚀足够时间。

金相组织检验方法金相组织检验方法是金相显微镜检验技术的一种，用于对材料的组织结构进行观察和分析。

该方法可以通过金相显微镜观察材料的显微结构，了解材料的晶体形态、组织相、晶粒大小、晶界、位错、包含物等信息，从而评估材料的性能和质量。

首先是样品的制备。

要进行金相组织检验，首先需要从待测材料中取得一个小的标本。

样品通常根据材料的大小和形状进行切割、研磨和研磨，最后用金相显微镜进行观察。

在制备过程中，需要注意使用适当的研磨纸和研磨液，以保证样品表面的平整度和光洁度。

接下来是显微结构观察。

将制备好的样品放置在金相显微镜上，并调整显微镜的放大倍数和焦距，使得样品的显微结构能够清晰可见。

观察时，可以通过改变镜筒和台架的位置，旋转样品，以便观察不同方向上的显微结构。

观察时应注意调节光源的亮度和对比度，以获得清晰的图像。

最后是结构分析。

在观察样品的显微结构后，可以通过对观察到的组织、晶粒、晶界等特征进行分析，以获得对材料性能和质量的评估。

例如，结构分析可以通过计数晶粒的数量来确定晶粒大小的分布范围，进一步评估材料的均匀性。

还可以通过观察晶粒边界和晶界的形态来判断材料的结晶性能和纯度。

此外，还可以通过观察包含物、位错、缺陷等特征来评估材料的质量。

需要指出的是，金相组织检验方法需要配备金相显微镜和相关配件，包括样品制备工具和设备。

此外，进行金相组织检验时，还需要操作员具备一定的金相显微镜操作技能和对材料组织结构的理解。

对于不同类型的材料，可能需要使用不同的显微镜和特殊的显微观察技术来实现金相组织检验。

综上所述，金相组织检验方法是一种通过金相显微镜观察材料的显微结构来评估材料性能和质量的技术。

通过样品的制备、显微结构观察和结构分析三个步骤，可以获得材料的晶体形态、组织相、晶粒大小、晶界、位错、包含物等信息，从而对材料进行评估和分析。

金相实验报告摘要：本实验主要通过金相技术对金属材料进行了微观组织分析，从而探究不同材料的性能差异。

通过制备、打磨、腐蚀和显微观察等步骤，我们成功地获取了金属样品的显微组织图像，并对其组织结构进行了分析和评价。

实验结果表明，金相技术是一种有效的材料分析方法，能够提供有关材料性能的重要信息。

引言：金相技术是一种通过显微观察和组织分析来研究金属材料的方法。

在工程实践中，金相技术广泛应用于金属材料的质量控制、疲劳寿命预测、失效分析等领域。

通过金相实验可以观察到材料的晶粒大小、晶界、相分布等微观结构，从而深入了解材料性能差异的原因。

本实验选取了几种常见金属材料进行分析，旨在探究不同材料的显微组织差异，为材料选择和工程设计提供依据。

实验方法：1. 材料制备：选取不同类型的金属材料，如铜、铁、铝等，并制备成试样。

2. 打磨处理：对试样进行打磨，以获得光滑的表面。

3. 腐蚀处理：将试样放入适当的腐蚀液中，根据不同材料的特性和目的选择合适的腐蚀液和腐蚀时间。

4. 清洗和烘干：将腐蚀后的试样进行清洗和烘干，以去除腐蚀液和表面沉积物。

5. 显微观察：将试样放入金相显微镜中，利用光学放大技术观察试样的显微组织。

实验结果与讨论：通过金相显微镜观察，我们成功地获取了不同金属材料的显微组织图像。

根据观察结果，我们对每种材料的组织结构进行了详细分析和评价。

1. 铜材料：铜材料的显微组织呈现出均匀的晶粒分布，晶界清晰且细小。

这说明铜具有良好的热导性和电导性能，并且具有较高的塑性和延展性。

2. 铁材料：铁材料的显微组织呈现出聚集的莱昂纳德结构和奥氏体组织。

莱昂纳德结构的形成使得铁材料具有较高的硬度和强度，在应用中常用于制造耐磨件。

3. 铝材料：铝材料的显微组织呈现出等轴晶粒结构，晶界清晰但显得较粗。

这表明铝材料具有较好的延展性和可锻性，常用于制造航空器等领域。

结论：通过金相实验的显微观察和组织分析，我们深入了解了不同金属材料的显微组织差异。

材料组织结构的表征与分析材料科学是研究材料的性质和结构的学科，而材料的组织结构对其性质和性能有着重要影响。

因此，对材料组织结构的表征与分析是材料科学研究的重要内容之一。

本文将探讨材料组织结构的表征方法和分析技术。

一、显微结构分析显微结构分析是研究材料组织结构的基础方法之一。

光学显微镜是最常用的显微结构观察工具，通过对材料进行金相制样和显微观察，可以获得材料的晶粒大小、晶界分布、相组成等信息。

此外，透射电子显微镜（TEM）和扫描电子显微镜（SEM）等高分辨率显微镜的应用，可以进一步观察材料的细微结构，如晶体缺陷、相界面等。

二、X射线衍射分析X射线衍射是一种非常重要的材料组织结构分析方法。

通过将X射线照射到材料上，利用材料晶体对X射线的衍射现象，可以得到材料的晶格参数、晶体结构和晶体取向等信息。

X射线衍射技术广泛应用于材料的晶体结构分析、相变研究和晶体取向分析等领域。

三、电子显微衍射分析电子显微衍射是一种利用电子束与材料相互作用的现象进行结构分析的方法。

通过电子束的散射现象，可以获得材料的晶格结构、晶体取向和晶体缺陷等信息。

电子衍射技术在材料科学领域中的应用十分广泛，尤其在纳米材料的研究中具有重要意义。

四、原子力显微镜分析原子力显微镜（AFM）是一种基于原子力相互作用的表面形貌观察技术。

通过探针与材料表面的相互作用力，可以得到材料的表面形貌、粗糙度和力学性质等信息。

AFM技术在材料科学研究中的应用非常广泛，尤其在纳米材料和薄膜的研究中具有独特的优势。

五、热分析技术热分析技术是通过对材料在不同温度下的物理和化学性质的变化进行分析的方法。

常用的热分析技术包括差示扫描量热法（DSC）、热重分析法（TGA）和热膨胀分析法（TMA）等。

这些技术可以用于研究材料的热稳定性、热分解行为和相变特性等。

六、电子能谱分析电子能谱分析是一种通过测量材料中电子能量分布来研究材料组织结构的方法。

常用的电子能谱分析技术包括X射线光电子能谱（XPS）和电子能量损失谱（EELS）等。

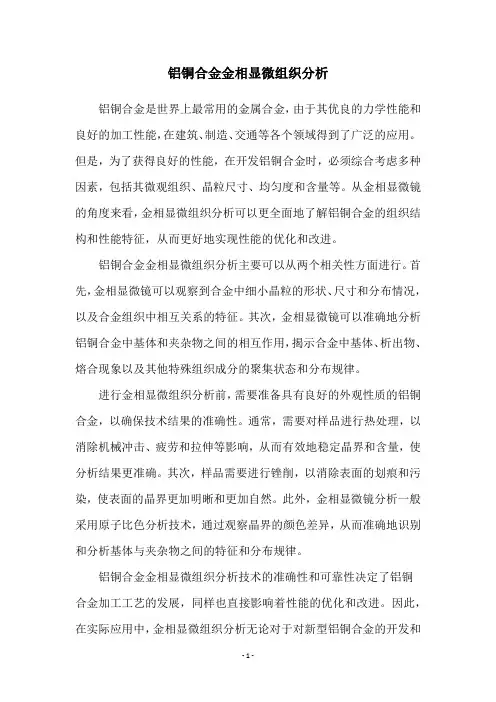

铝铜合金金相显微组织分析铝铜合金是世界上最常用的金属合金，由于其优良的力学性能和良好的加工性能，在建筑、制造、交通等各个领域得到了广泛的应用。

但是，为了获得良好的性能，在开发铝铜合金时，必须综合考虑多种因素，包括其微观组织、晶粒尺寸、均匀度和含量等。

从金相显微镜的角度来看，金相显微组织分析可以更全面地了解铝铜合金的组织结构和性能特征，从而更好地实现性能的优化和改进。

铝铜合金金相显微组织分析主要可以从两个相关性方面进行。

首先，金相显微镜可以观察到合金中细小晶粒的形状、尺寸和分布情况，以及合金组织中相互关系的特征。

其次，金相显微镜可以准确地分析铝铜合金中基体和夹杂物之间的相互作用，揭示合金中基体、析出物、熔合现象以及其他特殊组织成分的聚集状态和分布规律。

进行金相显微组织分析前，需要准备具有良好的外观性质的铝铜合金，以确保技术结果的准确性。

通常，需要对样品进行热处理，以消除机械冲击、疲劳和拉伸等影响，从而有效地稳定晶界和含量，使分析结果更准确。

其次，样品需要进行锉削，以消除表面的划痕和污染，使表面的晶界更加明晰和更加自然。

此外，金相显微镜分析一般采用原子比色分析技术，通过观察晶界的颜色差异，从而准确地识别和分析基体与夹杂物之间的特征和分布规律。

铝铜合金金相显微组织分析技术的准确性和可靠性决定了铝铜合金加工工艺的发展，同样也直接影响着性能的优化和改进。

因此，在实际应用中，金相显微组织分析无论对于对新型铝铜合金的开发和改进，以及对现有材料应用的改进都是至关重要的。

综上所述，金相显微组织分析可以更准确地解释铝铜合金的组织结构，揭示其微观组织的特性和分布规律，提高合金的性能，并有效地指导铝铜合金的开发和应用。

因此，金相显微组织分析一直是铝铜合金加工的重要技术，也是未来铝铜合金加工产业发展的核心能力。

金相基本技术实验报告前言金相技术是金属材料研究中重要的检验方法之一，它通过对金属材料制样及显微观察来研究材料的组织结构，以进一步了解材料的性能和性质。

本实验主要目的是学习金相实验的基本技术并掌握相关操作步骤。

实验目的1. 了解金相实验的基本概念和原理；2. 熟悉金相实验中的样品制备过程；3. 学会运用金相显微镜观察金属材料组织结构。

实验仪器与材料- 金相显微镜- 预埋料、打磨机- 附有纳米漏斗的喷雾枪- 粗砂纸、细砂纸、研磨液- 样品钳、石墨棒- 金相显微镜摄像头、电脑实验步骤1. 样品制备（1）首先选择要研究的金属材料，将其切割成符合要求的样品尺寸。

（2）将样品固定在打磨机上，先用粗砂纸打磨样品的表面，然后逐渐使用细砂纸进行打磨，直到样品表面光滑无凹凸。

（3）将打磨过的样品用研磨液清洗干净，确保样品表面洁净。

2. 样品腐蚀（1）将样品放入预埋料中，确保样品表面朝上，注入合适的腐蚀剂。

（2）使用喷雾枪在腐蚀液表面均匀喷洒纳米漏斗，以控制腐蚀速度。

（3）依照所需腐蚀时间进行腐蚀，注意观察样品的腐蚀情况，并根据需要做相应调整。

3. 进行金相观察（1）取出腐蚀后的样品，并洗净置于显微镜台座上。

（2）根据需要调节显微镜的放大倍数，使用光源照亮样品。

（3）通过调节显微镜焦距，观察并记录样品的金相组织结构。

4. 结果分析根据观察到的金相组织结构，通过与文献数据对比，分析金属材料的性质、硬度、韧性等。

结论通过本次实验，我成功掌握了金相技术的基本步骤和操作要点。

通过样品制备、样品腐蚀和金相观察，我成功获取并观察了金属材料的组织结构信息，并能根据观察结果分析材料的性质和特点。

金相实验为金属材料研究提供了重要的手段和方法，对于深入理解金属材料的特性和性能具有重要意义。

参考文献1. 《材料科学与工程导论》2. 《金属材料金相学实验指导书》。

西安交通大学实验报告课程：金相技术与材料组织显示分析实验日期：年月日专业班级：组别交报告日期：年月日姓名：学号报告退发：（订正、重做）同组者：教师审批签字：实验名称：晶粒度样品的显示方法与晶粒度测定实验目的：1.学习奥氏体晶粒度的显示方法2.熟悉奥氏体晶粒度的测定方法实验设备：XJP—6A金相显微镜一台，T12钢试样，浸蚀剂实验概述：晶粒度是影响材料性能的重要指标，是评定材料内在质量的主要依据之一。

对工程中的钢铁材料，在热处理加热和保温过程中获得奥氏体，其晶粒的大小影响着随后的冷却组织粗细。

1.起始晶粒度是指钢铁完成奥氏体化后的晶粒度。

2.实际晶粒度是指供应状态的材料和实际中使用零部件所具有某种热处理条件下的奥氏体晶粒度。

3.本质晶粒度是指将钢加热到一定的温度下并保温足够的时间后具有的晶粒度。

实验内容：1.按实验指导书中表5-1中的配方配制好腐蚀剂。

2.把样品轻度抛光，冲洗后用苦味酸腐蚀30s左右，再用镊子取出样品冲洗。

3.上述第二步骤重复两到三次，再到金相显微镜下进行观察，拍照。

T12（780℃淬火）试样腐蚀后的组织示意图：T12（780℃淬火）腐蚀剂：2%苦味酸经比较法，样品的晶粒度级别为4级简述晶粒度样品的制备方法：1.配置腐蚀剂，即2%苦味酸和4%硝酸溶液。

2.将已制备好的金相样品进行细磨、抛光处理，使其观察表面光亮，无划痕。

3.将抛光后的样品清洗后，观察面向上置在苦味酸中进行腐蚀。

腐蚀时间约为30s左右。

4.观察样品腐蚀情况，当表面局部颜色变黑时取出样品在清水中清洗干净。

5.重复上述抛光腐蚀操作两到三次，之后拿到金相显微镜下进行观察。

简述晶粒度的测定方法及在本次实验中的应用：晶粒度的测定方法有比较法、截点法、面积法，最常用的是比较法。

比较法：比较法是通过与标准评级图对比来评定的级别，方法是将制备好的金相试样在100倍的显微镜下，全面观察，选择有代表性的视场与标准评级图比较，当他们之间的大小相同或接近时，即样品上的级别就是标准评级图的级别。

西安交通大学实验报告课 程：金相技术与材料组织显示分析 实验 日期：年 月 日专业班级： 组别 交报告日期： 年 月 日姓 名： 学号 报 告 退 发： （订正、重做）同 组 者： 教师审批签字：实验名称：二元共晶系合金的组织观察分析实验目的：1. 熟悉共晶系合金的显微组织特征；2. 掌握用相图分析合金结晶组织的方法。

实验原理概述：相图是分析显微组织的最基本的依据。

以下是Pb-Sn 合金的相图：1. 固溶体位于相图的两端，这类合金在结晶终了将得到单相固溶体，a 固溶体和β固溶体，将其冷到固溶度线以下将析出二次β或二次a ，通常呈粒状或小条状分布于晶界与晶内。

2.共晶线上的合金成分处于共晶线上的合金，在温度讲到共晶温度时，都要发生共晶反应，组织中有共晶组织特征。

按成分分为亚共晶合金、共晶合金和过共晶合金。

3.枝晶偏析与离异共晶、伪共晶当二元合金不平衡洁净时，固相成分分散不均匀，固相成分偏离平衡相图上固相线的位置，结晶后的组织成分不均匀，先结晶的枝杆，含高熔点组元多，后结晶的枝间含低熔点的组元多，即所谓的枝晶偏析现象。

结合相图，分析所画组织的结晶过程：1.亚共晶结晶过程：其室温下显微组织都是α+βⅡ组成，只是两相的相对量不同。

从液相冷却至液相线首先从L相中析出α相，在继续冷却到共晶线时发生共晶反应析出β相成为两相固溶体。

2.共晶结晶过程：当液相成分为共晶成分时，液态冷却到共晶线时才开始析出，并同时析出α和β相，其析出成分比例也为共晶比例。

3.过共晶结晶过程：其过程和亚共晶结晶过程相似，不同的是当液相冷却至液相线时先析出β相，再到共晶线发生共晶反应是才析出α相。

用杠杆定律计算所画共晶合金中两相的相对量：因Sn的质量分数为61.9%，则由杠杆定律：α相的含量wtα=X100%=38.1%；β相的含量wtβ=X100%=61.9%。

西安交通大学实验报告课程：金相技术与材料组织显示分析实验日期：年月日专业班级：组别交报告日期：年月日姓名：学号报告退发：（订正、重做）同组者：教师审批签字：实验名称：塑性变形与再结晶组织观察与分析实验目的：1.观察塑性变形与再结晶的组织特点；2.了解变形度对再结晶组织晶粒大小的影响；3.结合工艺和组织特点分析材料机械性能的变化。

实验原理概述：材料在外力作用下，所发生的变形为弹性变形和塑性变形。

当应力在弹性极限以下，发生弹性变形，当应力大于弹性极限时，发生不可恢复的塑性变形。

塑性变形主要以滑移和孪晶两种形式：1.滑移滑移是晶体内切应力的作用下，金属薄层沿滑移面相对移动的结果。

其实质为位错沿滑移面运动的结果。

2.孪晶在不易滑移的材料中，变形常以孪晶的方式进行。

孪晶是在切应力作用下，晶体的一部分以一定的晶面，即孪生面为对称面，与晶体的另一部分发生对称移动，其结果使孪生面两侧的晶体位向发生变化。

分析所画组织的形成条件对性能的影响：1.低碳钢：在临界变形度的情况下，完全再结晶时，结晶温度高，形成的等轴晶的晶粒尺寸大，在个别晶粒内出现二次再结晶的现象。

在较大范围内，因材料是各向同性的且等轴晶晶粒尺寸很大，这样的组织特征也使得材料的强度和塑韧性都较差，但塑性再结晶前的要好。

2.纯铁和滑移线：部分晶界已经变得很模糊，晶粒拉长，有很多的位错线存在，并在晶界处被阻挡而大量塞积，导致进一步的变形很困难，产生明显的应力集中现象，容易萌生微裂纹，此时材料的强度升高而塑韧性持续下降。

3.工业纯铁（60%）：大部分晶界已经变得模糊，产生大量贯穿晶粒的孪晶带，整个材料已经呈现明显的形变织构，沿织构方向材料仍然具有较高的强度，而垂直孪晶方向则强度降低，材料塑韧性很低。

总结塑性变形与再结晶组织与材料性能的变化关系：塑性变形组织和材料性能的变化关系：塑性变形时首先由于位错密度的增加和为错的塞积可产生加工硬化，其次随着变形程度的逐渐加大，由于形变织构，可使材料产生各向异性，再者由于变形的不均匀性，在外力卸载后会有平衡于不同尺度范围的残余应力存在，这种残余应力可导致材料物化性能的不稳定，如突然开裂和应力腐蚀等，最后还可导致材料物化性能的变化，如电导率下降。

金相分析技术及应用金相分析技术是一种通过对材料进行显微观察和分析，来研究材料组织、组织结构和相态的技术。

它是材料科学中重要的分析手段之一，广泛应用于材料研究、质量控制和材料失效分析等领域。

金相分析技术有很多种，其中常见的包括光学显微镜、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射（XRD）和电子探针微区分析（EPMA）等。

这些技术各具特点，可以提供不同层面的信息。

光学显微镜是最常见的金相分析技术，通过光学透射原理观察样品的组织结构。

它可以提供样品的晶粒大小、相态成分、晶界和组织缺陷等信息。

扫描电子显微镜通过电子束的扫描观察样品表面形貌和微观结构，可以提供更高分辨率的显微观察和成分分析。

透射电子显微镜则可以观察样品的内部结构和晶格形貌。

X射线衍射是一种通过材料晶格对入射X射线的衍射来确定样品的晶体结构和晶相成分的技术。

它可以提供晶体结构参数、晶格缺陷、残余应力等信息。

电子探针微区分析则是通过在样品上聚焦射线束，测量样品在不同位置的元素成分和存在形态，可提供更准确的元素定性和定量分析。

金相分析技术可应用于多个领域。

在材料研究中，金相分析可以帮助研究人员深入了解材料的微观结构和性能关系，为材料设计和优化提供依据。

在质量控制中，金相分析可以用来检测材料的晶粒大小、晶界和组织缺陷等，对产品的质量进行评估和改进。

在材料失效分析中，金相分析可以帮助找出材料失效的原因，确定材料的损伤和故障机制。

例如，在金属材料的研究中，金相分析技术可以帮助确定晶粒大小和晶界分布的均匀性，了解材料的相变和相分离行为，评估材料的机械性能和耐腐蚀性能。

在复合材料的研究中，金相分析可以揭示纤维增强材料的分布和界面结合状况，研究纤维取向和膜层的厚度分布。

除了材料研究，金相分析技术在金属加工、焊接和热处理等领域也有重要应用。

例如，在焊接过程中，金相分析可以评估焊接接头的质量，检测焊缝中的缺陷和残余应力，并为焊接工艺的优化提供依据。

金相组织观察实验报告本实验旨在通过金相组织观察，对材料的微观结构和性能进行分析，为材料的制备和应用提供参考。

实验选取了不同材料进行金相组织观察，包括钢铁、铝合金和铜等金属材料，以及陶瓷材料和塑料材料。

通过金相组织观察，我们可以清晰地观察到材料的晶粒结构、相分布和孔隙结构等微观特征，从而为材料的性能和结构特点提供直观的了解。

首先，我们选取了钢铁材料进行金相组织观察。

经过样品的制备和腐蚀处理，我们在金相显微镜下观察到了钢铁材料的晶粒结构和相分布情况。

钢铁材料的金相组织呈现出明显的铁素体和渗碳体相分布，晶粒呈现出不规则的形状，同时在晶界和晶内观察到了一定数量的夹杂物和孔隙。

这些微观特征对钢铁材料的强度、塑性和韧性等性能有着重要的影响。

其次，我们观察了铝合金材料的金相组织。

铝合金材料具有较为细小的晶粒和均匀的相分布，金相组织呈现出明显的晶粒边界和相界，晶粒内部观察到了一些位错和析出相。

这些微观特征对铝合金材料的强度、耐热性和耐蚀性等性能具有重要影响。

另外，我们还观察了铜材料的金相组织。

铜材料的金相组织呈现出较大的晶粒和清晰的晶界，晶粒内部观察到了一些孪晶和孪晶界，同时在晶界和晶内观察到了一些位错和孔隙。

这些微观特征对铜材料的导电性、热传导性和塑性等性能具有重要影响。

此外，我们还观察了陶瓷材料和塑料材料的金相组织。

陶瓷材料的金相组织呈现出致密的晶粒结构和均匀的相分布，晶粒内部观察到了一些晶界和孔隙。

而塑料材料的金相组织呈现出均匀的分散相和一些微观孔隙。

这些微观特征对陶瓷材料和塑料材料的硬度、韧性和耐磨性等性能具有重要影响。

综上所述，通过金相组织观察，我们可以清晰地了解材料的微观结构和性能特点，为材料的制备和应用提供重要参考。

在今后的研究和实践中，我们将进一步深入研究材料的金相组织特征，为材料的性能优化和应用拓展提供更为可靠的基础。

西安交通大学实验报告课程：金相技术与材料组织显示分析实验日期：年月日专业班级：组别交报告日期：年月日姓名：学号报告退发：（订正、重做）同组者：教师审批签字：实验名称：结晶与晶体生长形态观察实验目的：1.观察盐类结晶的过程，熟悉树枝晶的长大方式；2.了解晶体的生长形态和影响结晶的因素。

实验原理概述：金属及其合金的结晶是在液态冷却的过程中进行的，需要有一定的过冷度，才能开始结晶。

而金属和合金的成分、液相中的温度梯度和凝固速度是影响成分过冷的主要因素。

晶体的生长形态与成分过冷区的大小密切相关，在成分过冷区较窄时形成胞状晶，而成分过冷区较大时，则形成树枝晶。

但是，由于金属是不透明的，一般说来，我们不能观察到它的结晶过程。

将质量分数为25%-30%的氯化铵，即接近饱和状态的水溶液，滴几滴在玻璃板上或倒入少量于玻璃皿中，其结晶过程是靠水分蒸发和降温来驱动结晶的。

结晶过程为首先从液体的边缘处开始，慢慢向内扩展，在首批晶核长大的同时，又不断地形成新的晶核并长大。

整个过程是不断形核和晶核长大的的过程。

最后，各晶粒边界相互接触，相互妨碍生长，直到液体耗尽，各晶粒完全接触，结晶完成。

实验内容：1.观察质量分数为25%-30%的氯化铵溶液在玻璃皿空冷的结晶过程。

2.观察质量分数为25%-30%的氯化铵溶液在玻璃皿空冷时，在其上撒入少量的氯化铵粉末的空冷结晶过程。

材料与设备：氯化铵、玻璃皿、天平、夹子实验方法：1.按水的体积多少，计算氯化氨的用量，并用天平称取；2.在烧杯中配制质量分数为25-30%的氯化氨水溶液；3.滴几滴在玻璃板上或倒入少量于玻璃皿中；4.在部分玻璃皿中撒入少量的氯化氨粉末空冷结晶；5.观察不同条件下氯化铵水溶液结晶过程。

2.比较不同条件下对氯化铵水溶液空冷结晶组织的影响：氯化钠溶液在玻璃皿中空冷时由于玻璃皿边缘与中心的介质不同，造成氯化钠溶液洁净的不均匀，从而造成晶粒的大小不同；另外撒入少量的氯化铵粉末后粉末在促进结晶的同时也成为氯化铵的成长中心，析出的氯化铵依附在撒入的粉末上成长，即撒入的粉末有引导结晶的作用，实际的形态和撒入的量、分布有关。

金相显微镜实验报告
实验目的：
1. 了解金相显微镜的工作原理和组成部分。

2. 学习金相显微镜的操作方法。

3. 掌握金相显微镜观察和分析金属材料的技术。

实验原理：
金相显微镜是一种专门用于观察金属材料组织的显微镜。

它通过光学放大的方法，使金属材料的细小组织结构能够清晰可见。

金相显微镜主要由光源、物镜、目镜、载物台、聚焦机构和放大系统等部分组成。

在实验中，使用金相显微镜可以观察到金属材料的晶粒结构、颗粒分布、相变等特征。

实验步骤：
1. 打开金相显微镜电源，调节光源亮度，使光源充分照亮样品。

2. 将待观察的金属样品切割成适当大小，并打磨成平整的表面。

3. 将样品安装到载物台上，并使用夹具固定。

4. 调节物镜和目镜的焦距，使样品图像清晰可见。

5. 使用聚焦机构进行微调，以获得更清晰的图像。

6. 使用放大系统进行适当放大，观察样品的细节结构。

7. 调整显微镜的光源和对比度，以获得最佳的观察效果。

8. 观察并记录样品的晶粒结构、颗粒分布等特征。

实验结果：
通过金相显微镜观察样品，我们可以清晰地看到样品的晶粒结构、颗粒分布等特征。

可以通过测量晶粒大小、计算相含量等方式，进一步分析样品的材料性质和品质。

实验结论：
金相显微镜是一种重要的分析工具，可以用于观察和分析金属材料的组织结构。

通过实验，我们了解了金相显微镜的工作原理和操作方法，并成功观察和分析了金属样品的特征。

这对于材料科学研究和工程应用具有重要意义。

金相分析实验报告1. 实验目的本实验旨在通过金相分析技术对材料的显微组织进行观察和分析，以了解材料的性质和性能。

2. 实验原理金相分析是一种通过显微镜观察材料组织和结构的方法。

它通常包括样品的制备、显微组织的观察和分析等步骤。

2.1 样品的制备首先，需要从待分析的材料中取得适当的样品。

样品的制备过程包括切割、打磨和腐蚀等步骤。

切割样品时，需要注意样品的形状和尺寸，以保证观察时的有效性。

打磨样品的目的是去除表面的瑕疵和氧化层，使样品表面平整。

腐蚀是为了突出显微组织，并使其更易于观察。

2.2 显微组织的观察观察显微组织需要使用金相显微镜。

将制备好的样品放置在显微镜的载玻片上，并使用显微镜调整焦距和放大倍数，以获得清晰的显微组织图像。

观察时应注意光源的选择和角度调整，以获得适当的照明条件。

2.3 组织分析根据观察到的显微组织图像，可以进行组织分析。

这包括确定晶粒的尺寸、形状和分布，以及可能存在的缺陷或相变等信息。

分析过程中需要结合相应的理论知识和参考数据，对显微组织进行解读和评价。

3. 实验步骤3.1 样品制备•从待分析的材料中取得适当的样品。

•使用切割工具将样品切割成所需的形状和尺寸。

•使用打磨机或打磨纸对样品进行打磨，去除表面的瑕疵和氧化层。

•根据需要，使用腐蚀液对样品进行腐蚀处理。

3.2 显微组织观察•将制备好的样品放置在显微镜的载玻片上。

•打开显微镜并调整焦距和放大倍数，以获得清晰的显微组织图像。

•调整光源的选择和角度，以获得适当的照明条件。

•对样品的不同区域进行观察和记录。

3.3 组织分析•根据观察到的显微组织图像，测量晶粒的尺寸、形状和分布。

•分析观察到的缺陷或相变，如晶界、孪晶、析出物等。

•将观察结果与相应的理论知识和参考数据进行对比和解读。

•根据分析结果，评价材料的性质和性能。

4. 实验结果与讨论在本次金相分析实验中，我们选取了一块待测材料进行观察和分析。

通过制备样品、显微组织的观察和分析，我们获得了如下结果：•样品的晶粒尺寸在10-50微米之间，分布均匀。
