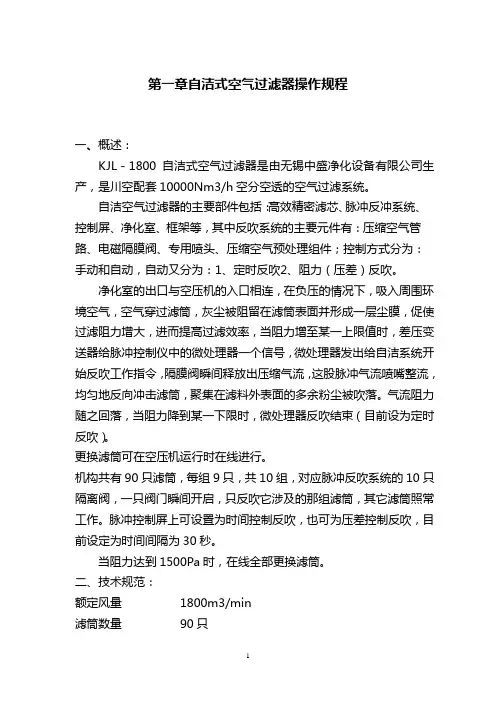

第一章自洁式空气过滤器操作规程一、概述：KJL－1800自洁式空气过滤器是由无锡中盛净化设备有限公司生产，是川空配套10000Nm3/h空分空透的空气过滤系统。

自洁空气过滤器的主要部件包括：高效精密滤芯、脉冲反冲系统、控制屏、净化室、框架等，其中反吹系统的主要元件有：压缩空气管路、电磁隔膜阀、专用喷头、压缩空气预处理组件；控制方式分为：手动和自动，自动又分为：1、定时反吹2、阻力（压差）反吹。

净化室的出口与空压机的入口相连，在负压的情况下，吸入周围环境空气，空气穿过滤筒，灰尘被阻留在滤筒表面并形成一层尘膜，促使过滤阻力增大，进而提高过滤效率，当阻力增至某一上限值时，差压变送器给脉冲控制仪中的微处理器一个信号，微处理器发出给自洁系统开始反吹工作指令，隔膜阀瞬间释放出压缩气流，这股脉冲气流喷嘴整流，均匀地反向冲击滤筒，聚集在滤料外表面的多余粉尘被吹落。

气流阻力随之回落，当阻力降到某一下限时，微处理器反吹结束（目前设为定时反吹）。

更换滤筒可在空压机运行时在线进行。

机构共有90只滤筒，每组9只，共10组，对应脉冲反吹系统的10只隔离阀，一只阀门瞬间开启，只反吹它涉及的那组滤筒，其它滤筒照常工作。

脉冲控制屏上可设臵为时间控制反吹，也可为压差控制反吹，目前设定为时间间隔为30秒。

当阻力达到1500Pa时，在线全部更换滤筒。

二、技术规范：额定风量 1800m3/min滤筒数量 90只滤筒型号∮320×700压缩空气≥99％控制系统电源 220V 50HZ三、操作规程：1、自洁式空气过滤器按技术要求安装完毕，具备使用条件。

2、脉冲控制系统安装完毕具备使用条件，检查确认接地线、导压管连接无误，导压管无泄漏。

3、脉冲气源管路、具备使用条件，关闭气路旁通阀，打开空气进口阀将压缩空气调至0.45MPa以上。

4、将脉冲控制仪电源接拔到“开（1）”位臵。

5、将方式选择开头拔到“连续”，检查脉冲隔离阀工作状况，确认良好。
