道路勘测设计(东南大学)课程设计
- 格式:ppt
- 大小:431.00 KB
- 文档页数:24
道路勘测 设计课程设计一、课程目标知识目标:1. 让学生理解道路勘测的基本概念、原理和方法,掌握相关的技术标准和规范。
2. 使学生能够运用测量仪器进行道路中线、横断面、纵断面的测量,并准确记录数据。
3. 培养学生根据测量数据绘制道路施工图纸的能力。
技能目标:1. 培养学生运用测量仪器进行实地勘测的操作技能,提高测量精度和效率。
2. 培养学生分析、解决道路勘测中实际问题的能力,为后续道路设计、施工奠定基础。
3. 提高学生团队协作、沟通表达的能力,以便在道路勘测项目中顺利开展工作。
情感态度价值观目标:1. 培养学生对道路工程勘测与设计工作的兴趣,激发学生的专业自豪感。
2. 引导学生树立正确的工程伦理观念,强调工程质量、安全意识,培养学生的社会责任感。
3. 培养学生严谨、务实、创新的工作态度,为我国道路工程建设贡献自己的力量。
本课程针对高年级学生,结合学科特点和教学要求,旨在使学生掌握道路勘测的基本知识和技能,培养学生在实际工程项目中解决问题的能力。
课程目标具体、可衡量,以便教师进行教学设计和评估,同时促进学生全面发展。
二、教学内容1. 道路勘测概述:介绍道路勘测的定义、作用、发展历程以及相关技术标准与规范。
教材章节:第一章 道路工程勘测概述内容安排:1课时2. 道路勘测仪器与设备:讲解经纬仪、水准仪、全站仪等测量仪器的工作原理、操作方法及使用注意事项。
教材章节:第二章 道路勘测仪器与设备内容安排:2课时3. 道路中线测量:阐述道路中线测量的基本原理、方法及精度要求,包括切线支距法、极坐标法等。
教材章节:第三章 道路中线测量内容安排:3课时4. 道路横断面测量:介绍道路横断面测量的基本原理、方法及数据处理,包括横断面测量精度分析。
教材章节:第四章 道路横断面测量内容安排:3课时5. 道路纵断面测量:讲解道路纵断面测量的原理、方法及数据处理,包括纵断面测量精度分析。
教材章节:第五章 道路纵断面测量内容安排:3课时6. 道路施工图纸绘制:使学生掌握根据测量数据绘制道路施工图纸的方法,包括平面图、立面图、剖面图等。
《道路勘测设计》课程设计任务书、指导书《道路勘测设计》课程设计任务书一、课程设计的目的、意义通过课程设计使学生掌握路线平纵横设计的内容及步骤,包括平曲线要素及主点桩号的计算,竖曲线计算及超高和加宽值的确定;平面,纵断面,横断面和公路用地范围图的绘制以及相关设计表格的填写。
培养学生遵守并运用技术标准、技术规范的能力;培养学生查阅标准图和相关技术资料以及对资料灵活、合理运用的能力;培养学生树立正确的设计思想,精确计算、实事求是、认真负责的工作作风和运用工程观点解决实际问题的能力,加强理论与实践的联系;提高学生文字表达能力,掌握撰写技术文件的有关要求,为学生毕业设计和毕业后从事道路设计和施工工作打下良好的基础。
二、设计任务根据分组课题完成相应路段路线设计图表、计算和说明。
地形平原区,公路等级为一级公路,设计车速为100Km/h。
对以下各项作设计计算及论述,编写设计说明书。
1、纸上定线在分组给定地形图的两控制点A、B间选取一条路线,要求有比较线,通过路线方案比较论证,确定最佳路线方案。
路线方案比较的方法和内容见《道路勘测设计》课程设计指导书。
2、详细设计计算(1)平面设计选定曲线半径,用公式计算路线中各转角点平曲线的几何要素,生成《直线、曲线及转角一览表》,并同时确定路线的超高、加宽等值,绘制路线平面设计图。
(2)纵断面设计纵坡、坡长设计,竖曲线设计,计算标高及填挖高度,绘制路线纵断面设计图。
(3)横断面设计拟定并绘制路基标准横断面图和路基横断面设计图。
(4)路基土石方计算绘制路基横断面设计图,用积距法计算横断面面积,计算土石方体积,编制路基设计表和路基土石方工程数量表。
三、设计成果1、设计总说明书一份,内容包括路线方案,路线平、纵、横的设计与计算,土石方计算调配,排水设计等内容的说明;2、路线平面图一份;3、路线纵断面图一份;4、路基标准横断面图一张;5、路基横断面设计图一份;6、各种设计成果表:直线曲线及转角一览表、纵坡竖曲线表、路基设计表、路基土石方工程数量表各一份。

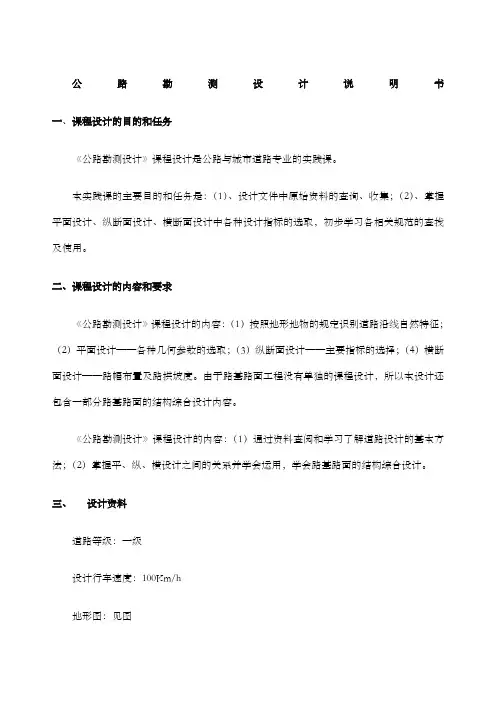

公路勘测设计说明书一、课程设计的目的和任务《公路勘测设计》课程设计是公路与城市道路专业的实践课。
本实践课的主要目的和任务是:(1)、设计文件中原始资料的查询、收集;(2)、掌握平面设计、纵断面设计、横断面设计中各种设计指标的选取,初步学习各相关规范的查找及使用。
二、课程设计的内容和要求《公路勘测设计》课程设计的内容:(1)按照地形地物的规定识别道路沿线自然特征;(2)平面设计——各种几何参数的选取;(3)纵断面设计——主要指标的选择;(4)横断面设计——路幅布置及路拱坡度。
由于路基路面工程没有单独的课程设计,所以本设计还包含一部分路基路面的结构综合设计内容。
《公路勘测设计》课程设计的内容:(1)通过资料查阅和学习了解道路设计的基本方法;(2)掌握平、纵、横设计之间的关系并学会运用,学会路基路面的结构综合设计。
三、设计资料道路等级:一级设计行车速度:100Km/h地形图:见图四、项目介绍邓王一级公路,里程桩号0000K m +~33128.8475K m +,全长3128.847m 。
五、地形地貌该地区属冲积平原,地形开阔,地势起伏平缓,沿线河流、排灌沟渠交错,农田水利设施完善,乡村道路网密集、区域内均为高产农田区。
沿途小沟渠较多可采用涵洞处理。
拟建公路沿线地势总体较平坦,沿途多为农田。
1480K m +,K1+940m ,K2+420,K2+740,K2+760和K3+128.8475处地势较低,需进行高填方,路基采用搅拌桩处治。
沿途小沟渠较多可采用涵洞处理。
0560K m +,K1+940m ,K1+960m ,K2+420和K2+820处要求横跨公路,可设置净空为6m 的通道横跨。
K1+60m 处有一水塘,须进行填方,路基采用搅拌桩处治。
六、道路所在地区的土壤、地质、水文资料、气候(1)土壤:本段内地层主要由第四系松散沉积层所组成,表层为素填土和粘性土。
土质均一,呈硬塑——半硬塑状。
(2)地质构造:该地段经历了历史上比较复杂的活动时期,其活动方式在不同的历史时期出现明显的多样化,整个地区无不良地质现象,工程地质良好。
设计说明书道路工程课程设计是专业教学的一个重要环节,包括道路路线设计和路面结构设计两部分。
通过本次课程设计,要求熟悉公路设计规范,理解、掌握《道路勘测设计》的基本概念,综合运用本课程和其他有关课程的基本知识和基本操作技能,使所学知识进一步巩固、深化和发展;学习道路路线设计的一般方法和步骤。
通过设计,培养学生初步具备正确的设计思想和动手的能力,使学生具有初步的工程设计概念;培养学生具备道路路线设计的基本技能。
一、设计的基本方法该公路应严格按照《公路工程技术标准》和《路线》设计手册的有关规定执行,根据所设计公路的等级,采用相应的指标进行设计,尽量不用极限值。
根据已给出的路线为三级公路,设计车速为40Km/h,绘制至少5000米的路线设计图,并进行相应的计算。
首先进行平面设计,根据交点坐标用坐标法绘制出路线交点,得到路线平面导线,然后再根据平曲线要素以及各里程坐标绘制平曲线。
随后进行纵断面设计,纵断面线形设计应根据公路的性质、任务、等级和地形、地质、水文等因素,考虑路基稳定、排水及工程量等的要求,对纵坡的大小、长短、前后纵坡情况、竖曲线半径大小以及与平面线形的组合关系等进行组合设计,从而设计出纵坡合理、线形平顺圆滑的理想线形,以达到行车安全、快速、舒适、工程费用较省、运营费用较少的目的。
最后进行横断面设计,路基横断面设计各部分的具体尺寸可参照《标准》、《路基设计规范》以及设计示例确定。
一、设计步骤1.设计概述1.1目的和要求道路工程课程设计是专业教学的一个重要环节,包括道路路线设计和路面结构设计两部分。
通过本次课程设计,要求熟悉公路设计规范,理解、掌握《道路勘测设计》的基本概念,综合运用本课程和其他有关课程的基本知识和基本操作技能,使所学知识进一步巩固、深化和发展;学习道路路线设计的一般方法和步骤。
通过设计,培养学生初步具备正确的设计思想和动手的能力,使学生具有初步的工程设计概念;培养学生具备道路路线设计的基本技能。
《道路勘测设计》课程设计说明书课题名称: 某三级公路路线设计院(系): 土木建筑分院专业: 交通工程姓名: 饶先鹏班级: 2014级交通工程2班0224号教师签字2016年12月26日目录一、设计说明 (1)1.1课程设计的目的 (1)1.2设计要求 (1)1.3设计原始资料 (1)二、道路定线 (2)2.1道路选线的一般原则 (2)2.2选线的步骤和方法 (2)2.3路线方案比选评价指标 (2)三、平面设计 (4)3.1平面设计的要求和原则 (4)3.2直线设计 (4)3.3曲线设计 (5)3.4有缓和曲线的平曲线要素计算实例 (6)四、纵断面设计 (7)4.1纵断面设计的原则 (7)4.2纵坡及坡长设计 (7)4.3平纵线形组合设计 (8)4.4竖曲线设计 (8)五、横断面设计 (9)5.1道路横断面设计的要求 (9)5.2路肩设计 (10)5.3平曲线加宽超高设计 (10)5.4路基土石方数量计算与调配 (11)六、总结 (11)参考文献 (12)一、设计说明1.1课程设计的目的通过课程设计,让我们的理论知识得到实践,让我们对道路勘察设计有更深刻的了解,以及巩固和扩大所学的专业知识;道路勘测设计是教学计划中重要的实践性教学环节之一,在设计过程中,通过实际工程设计,同时结合课堂学习的知识及课本知识,掌握公路勘测设计的程序和技术方法。
使理论知识与实践相结合,熟悉路线设计的步骤和方法。
进一步巩固和加深及运用课堂上所学的勘测设计原理、标准、方法、理论基础知识,培养我们的分析问题、解决问题、独立设计的能力,使知识更加系统化。
1.2设计要求按地形图上给定的起、讫点及相应设计高程(为起讫点的原地面高程),完成该公路的初步设计的主要设计工作,具体要求如下:1、确定道路等级及主要技术指标。
2、方案图:要求线路的布设能适应地形,土石方工程量少,线形指标满足《规》要求;尽量做到技术上可行,经济上合理。
3、完成路线平面设计图;4、完成路线纵断面设计图;5、完成路基横断面设计图;6、逐桩坐标表;7、完成“直线、曲线及转角表”和“竖曲线表”的填写;8、完成“路基设计表”和“路基土石方计算表”的填写;9、编写设计计算说明书。

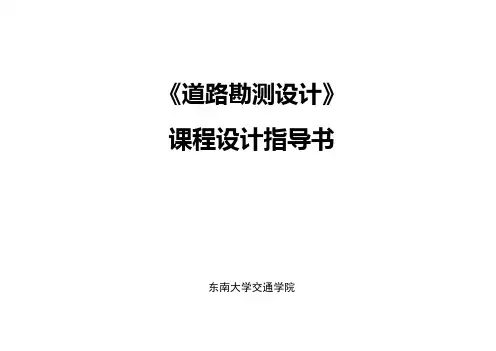

《道路勘测设计》课程设计指导书东南大学交通学院目录一、前言 (1)二、选线 (1)2.1主要内容 (1)2.2选线原则与步骤 (1)2.2.1路线方案选择 (1)2.2.2路线带选择 (1)2.2.3具体定线 (1)2.3注意事项 (2)三、平面设计 (2)3.1主要内容 (2)3.2圆曲线半径的选定 (2)3.3直线、曲线及转角表 (2)3.4平面图的绘制 (2)四、纵断面设计 (3)4.1主要内容 (3)4.2纵坡设计 (3)4.2.1纵坡设计的一般原则及应注意的问题 (3)4.2.2纵坡设计的步骤和方法 (4)4.3路线纵坡及竖曲线设计总表 (4)4.4纵断面图的绘制 (4)五、横断面设计 (5)5.1主要内容 (5)5.2路基标准横断面图 (6)5.3路基一般设计图 (6)六、路基设计表 (6)七、土石方工程数量计算 (7)7.1绘制横断面图 (7)7.2计算横断面面积 (8)7.2.1积距法 (8)7.2.2混合法 (8)7.2.3求积仪法 (8)7.3计算土石方体积 (8)八、土石方调配 (8)8.1调配时应考虑的因素 (8)8.2调配方法 ..........................................................................................................................................9 附录A 《道路勘测设计》课程设计任务书. (11)A.1设计任务 (11)A.1.1纸上定线 (11)A.1.2详细设计计算 (11)A.2设计完成后应交出的成果及其内容 (11)A.2.1设计说明书 (11)A.2.2路线平面图 (12)A.2.3路线纵断面图 (12)A.2.4路基标准横断面图 (12)A.2.5路基一般设计图 (12)A.2.6路基横断面图 (12)A.2.7直线、曲线及转角表 (12)A.2.8纵坡、竖曲线设计表 (12)A.2.9平曲线上路面加宽表 (12)A.2.10路基设计表 (13)A.2.11路基土石方数量表 (13)附录B 《道路勘测设计》课程设计计算机辅助评阅数据输入表 (14)附录C 各级公路主要技术指标 (15)附录D 道路勘测设计相关基本名词术语 (19)D.1一般术语 (19)D.2公路路线及沿线设施 (19)D.3公路勘测 (20)附录E《道路勘测设计》课程设计图表示例集 (22)《道路勘测设计》课程设计指导书一、前言本课程设计是在学完《道路勘测设计》课程后进行的,主要内容为公路的选线与线形设计,包括平面设计、纵断面设计、横断面设计、土石方计算及调配等内容。

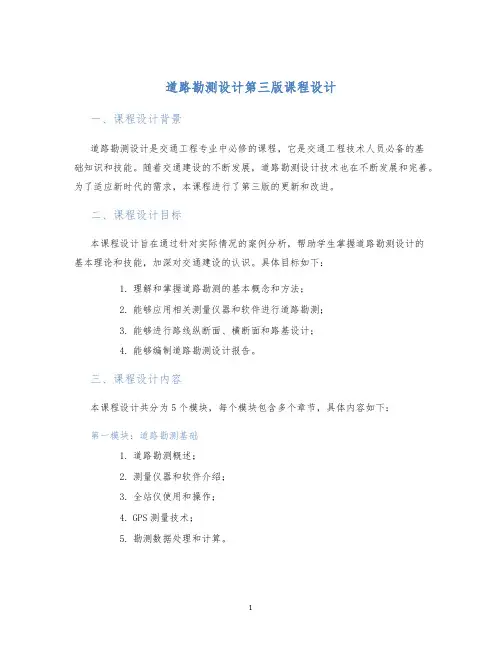

道路勘测设计第三版课程设计一、课程设计背景道路勘测设计是交通工程专业中必修的课程,它是交通工程技术人员必备的基础知识和技能。
随着交通建设的不断发展,道路勘测设计技术也在不断发展和完善。
为了适应新时代的需求,本课程进行了第三版的更新和改进。
二、课程设计目标本课程设计旨在通过针对实际情况的案例分析,帮助学生掌握道路勘测设计的基本理论和技能,加深对交通建设的认识。
具体目标如下:1.理解和掌握道路勘测的基本概念和方法;2.能够应用相关测量仪器和软件进行道路勘测;3.能够进行路线纵断面、横断面和路基设计;4.能够编制道路勘测设计报告。
三、课程设计内容本课程设计共分为5个模块,每个模块包含多个章节,具体内容如下:第一模块:道路勘测基础1.道路勘测概述;2.测量仪器和软件介绍;3.全站仪使用和操作;4.GPS测量技术;5.勘测数据处理和计算。
第二模块:路线纵断面设计1.路线勘测方法;2.纵断面设计原理;3.纵断面数据处理和计算;4.勘测实验和作业。
第三模块:路线横断面设计1.路线勘测方法;2.横断面基本原理;3.横断面数据处理和计算;4.勘测实验和作业。
第四模块:路基设计1.路基勘测方法;2.路基设计原理;3.路基数据处理和计算;4.勘测实验和作业。
第五模块:报告编制和综合实践1.掌握道路勘测设计报告撰写的基本要点;2.队伍分组、方案设计与方案审核;3.选题提议、立项申请和验收;4.校内论文检查和评定。
四、课程设计要求1.学生必须全程参与课程设计,完成实验和作业;2.准备好课程设计所需的材料和仪器设备;3.学生应按照规定时间完成课程设计,并提交相应的设计报告;4.学生需要在课程设计结束后进行总结和反思。
五、课程设计评分标准1.课程设计报告占总分的50%,其中报告结构、语言表达、结果分析要求清晰、完整、准确;2.课程设计实验作业占总分的30%,其中仪器使用、数据采集和计算要求准确、完整;3.个人表现占总分的20%,其中参与度、主动性、创新能力、团队合作精神等要求符合实际情况。
完整版道路勘测设计课程设计一、课程目标知识目标:1. 让学生掌握道路勘测设计的基本概念、原理和流程;2. 使学生了解并熟悉道路勘测设计中所涉及的测量工具、仪器及其使用方法;3. 引导学生掌握道路线形设计、横断面设计、交叉口设计的基本原则和方法。
技能目标:1. 培养学生运用测量工具、仪器进行实地勘测的能力;2. 培养学生运用专业知识进行道路线形、横断面和交叉口设计的能力;3. 提高学生在团队协作中沟通、交流和解决问题的能力。
情感态度价值观目标:1. 培养学生对道路勘测设计学科的兴趣,激发学生主动学习的热情;2. 培养学生严谨的科学态度,注重实践,养成良好的学习习惯;3. 增强学生的环保意识和社会责任感,让学生明白道路勘测设计对环境和社会的影响。
课程性质分析:本课程为实践性较强的学科,要求学生将理论知识与实际操作相结合,具备一定的实践能力。
学生特点分析:学生处于掌握专业知识的关键阶段,对新鲜事物充满好奇,具备一定的动手操作能力,但需加强团队协作和沟通能力的培养。
教学要求:结合课程性质和学生特点,注重理论教学与实践操作相结合,培养学生的专业技能和实际应用能力,同时关注学生的情感态度价值观的培养,使学生在掌握专业知识的同时,具备良好的职业素养。
通过分解课程目标为具体的学习成果,为后续教学设计和评估提供依据。
二、教学内容1. 道路勘测设计基本概念与原理- 道路勘测设计的定义、作用及发展概况- 道路勘测设计的基本原理和流程2. 测量工具与仪器- 常用测量工具及仪器的介绍与操作方法- 测量误差的产生原因及处理方法3. 道路线形设计- 线形设计的基本原则与方法- 线形设计中的平曲线、竖曲线设计- 线形设计的实际案例分析4. 道路横断面设计- 横断面设计的基本原则与方法- 横断面设计的类型及其适用范围- 横断面设计的实际案例分析5. 交叉口设计- 交叉口设计的基本原则与方法- 不同类型交叉口的设计要点- 交叉口设计的实际案例分析6. 道路勘测设计实践- 实地勘测与测量操作- 道路线形、横断面和交叉口设计的实践操作- 团队协作完成设计项目教学内容安排与进度:第一周:道路勘测设计基本概念与原理第二周:测量工具与仪器第三周:道路线形设计第四周:道路横断面设计第五周:交叉口设计第六周:道路勘测设计实践教学内容与教材关联性:以上教学内容均与教材中相关章节紧密关联,确保学生能够结合教材进行系统学习。
