PT为什么采用B相接地(摘录)

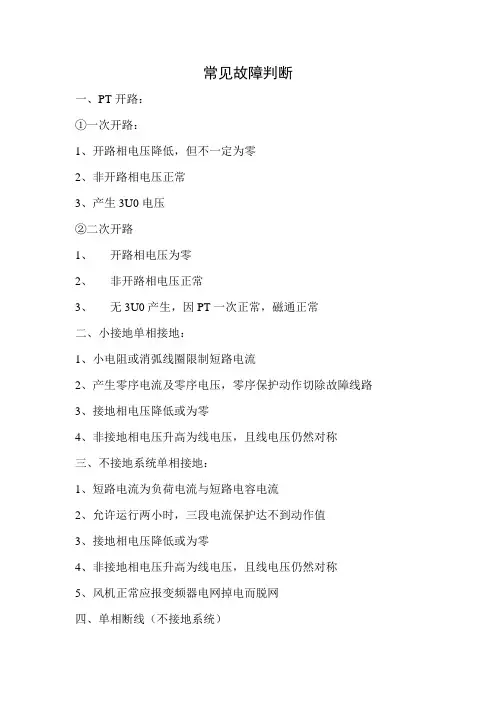

常见故障判断
一、PT开路：
①一次开路：
1、开路相电压降低，但不一定为零
2、非开路相电压正常
3、产生3U0电压
②二次开路
1、开路相电压为零
2、非开路相电压正常
3、无3U0产生，因PT一次正常，磁通正常
二、小接地单相接地：
1、小电阻或消弧线圈限制短路电流
2、产生零序电流及零序电压，零序保护动作切除故障线路
3、接地相电压降低或为零
4、非接地相电压升高为线电压，且线电压仍然对称
三、不接地系统单相接地：
1、短路电流为负荷电流与短路电容电流
2、允许运行两小时，三段电流保护达不到动作值
3、接地相电压降低或为零
4、非接地相电压升高为线电压，且线电压仍然对称
5、风机正常应报变频器电网掉电而脱网
四、单相断线（不接地系统）
电源侧检测到电压变化，电压幅值有两相变小，另一相变大，电压升高相为断线相，最大电压可达1.5倍电源电势。

且根据断线点从线路始端到末端断线相电压增幅递减，正常相电压减幅递减。

PT开口三角（三相五柱式电压互感器）的工作原理电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。

电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。

三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。

信息来自:输配电设备网1 三相五柱式电压互感器的接地方式信息请登陆:输配电设备网电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。

信息来源:图1 电压互感器二次通过b相及JB接地原理图信息来源:图2 电压互感器二次不接地原理图信息来源:1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。

如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。

对中性点直接接地系统，可用辅助二次绕组的相电压同步。

信息来自:1.1.2 在保护回路中信息来源:在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。

②因为辅助信息请登陆:输配电设备网绕组的一端与b相接地点相连，由于基本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0，对零序方向元件不利。

若单独从接地点引接零序方向继电器回路，则接线信息来自:较为复杂。

信息来自:在中性点接地系统中，由于中性点无任何断开触点，可靠性高。

因中性点没有电流通过，无电压降，对保护无影响。

电流互感器
三种人工调节误差的方法： （1）匝数补偿法
（2）二次绕组并联附加阻抗元件
（3）附加磁场法
电流互感器
接线方式： （1）两相星形（V 形）连接
电流互感器
接线方式： （1）两相星形（V 形）连接
电流互感器
接线方式： （1）两相星形（V 形）连接
电流互感器
接线方式（续）： （2）分相连接
PT、CT简介
二期四值
主要内容：
电压互感器（PT）的作用 电压互感器种类 电磁式电压互感器 电容式电压互感器 电流互感器 问题和答案 典型事故处理
电压互感器（PT）的作用
把高电压按比例关系变换成100V或更低等级的 标准二次电压，供保护、计量、仪表装置使用。同时， 使用电压互感器可以将高电压与电气工作人员隔离。 电压互感器虽然也是按照电磁感应原理工作的设备， 但它的电磁结构关系与电流互感器相比正好相反。电 压互感器二次回路是高阻抗回路，二次电流的大小由 回路的阻抗决定。当二次负载阻抗减小时，二次电流 增大，使得一次电流自动增大一个分量来满足一、二 次侧之间的电磁平衡关系。可以说，电压互感器是一 个被限定结构和使用形式的特殊变压器。
压），确认故障类型。 3、汇报值长，通知检修。 4、停用该段母线备自投装置以及其电动机低电压保护（或将厂用
微机快切装置切闭锁位置）。 5、取掉TV回路低电压保护直流保险。 6、按TV停电步骤将TV停电。 7、检查并更换断线相保险，同时对TV本体进行检查。 8、测绝缘正常后将TV恢复运行。 9、重新投运所退保护及自动装置。 10、记录TV停电时间，正确计算厂用电量。
电容式电压互感器
工作原理： 电容分压原理，如下图。
电容分压原理
电容式电压互感器

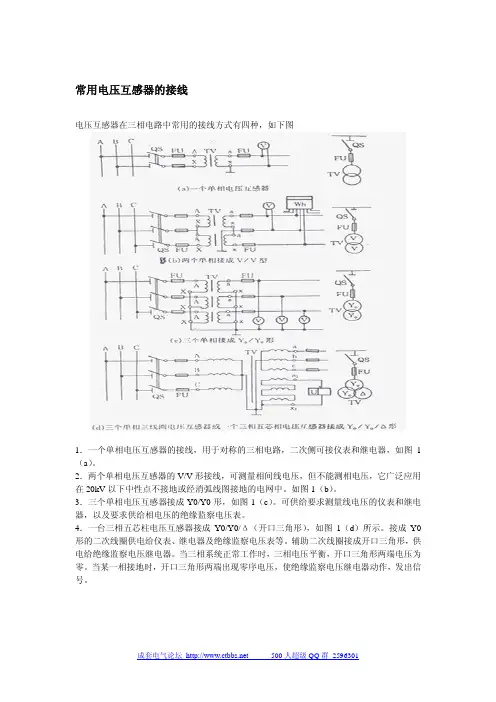

常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。

2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。

如图1（b）。

3．三个单相电压互感器接成Y0/Y0形，如图1（c）。

可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。

4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。

接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。

辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。

当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。

当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。

V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。

也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。

因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。

左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。

图1 （正确） 图2（错误）图3根据ab和ub的线电压可以计算出ca线电压，。

若二次侧ab相接反，从相量图看，则ca线电压变为。

电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。

如下图所示。

因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。

当系统中发生单相接地时，系统中会出现零序电流。

如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。

对于三相五柱式电压互感器，其一次侧中性点同样要接地。
