桩基础课程设计

桩基础课程设计(1)一、概述桩基础是现代建筑中广泛应用的一种地基处理方式。

桩基础不仅具有承受建筑荷载的能力，而且可有效地降低地基沉降，防止地基侧移，提高建筑的抗震能力。

本课程旨在通过教授桩基础的原理、设计方法和施工技术，培养学生对桩基础的深刻理解。

二、课程大纲2.1 桩基础原理•桩基础的定义•桩基础的分类•桩基础的荷载传递机理•桩基础的作用2.2 桩基础设计•桩基础设计的基本原理和方法•桩基础的荷载-位移特性分析•桩基础的设计参数选择•不同种类桩基础应用场合与设计方法2.3 桩基础施工技术•桩基础施工前的准备工作•桩基础施工过程•桩基础施工质量控制•桩基础施工常见问题解决方法三、教学方法3.1 理论讲授本课程通过理论讲授，传授桩基础的原理、设计方法和施工技术，使学生对桩基础有系统、全面的了解，为后续的实践操作打下坚实的基础。

3.2 实践操作为了提高学生的实操能力和解决实际问题的能力，本课程安排了大量的实践操作环节，包括桩基础的施工现场观摩、桩基础施工质量检查和实操演练等。

四、考核方法考核方法主要包括两种方式：理论考试和实践操作。

4.1 理论考试理论考试采用笔试方式进行，考察学生对桩基础原理、设计方法和施工技术的掌握程度以及理论基础的扎实程度。

4.2 实践操作实践操作主要考察学生的实操能力和解决实际问题的能力，通过桩基础施工现场观摩和实操演练等方式进行。

五、教学资源为了保证教学质量，本课程所需要的教学资源包括：•一份通俗易懂的桩基础设计教材•一份桩基础设计软件——STAAD.Pro•一份桩基础施工操作手册六、教学成果通过本课程的学习，学生应掌握以下知识与技能：•理解桩基础的定义、分类和作用•掌握桩基础设计的基本原理和方法•能够分析和计算桩基础的荷载-位移特性•熟练掌握桩基础施工过程和质量控制方法•具备解决桩基础施工常见问题的能力七、桩基础是建筑结构中不可或缺的组成部分，学习桩基础课程对建筑专业学生具有重要意义。

课程设计桩基础设计总结一、教学目标本课程旨在让学生掌握桩基础设计的基本原理和方法，能够运用所学知识分析和解决实际工程问题。

具体目标如下：1.知识目标：学生能够理解桩基础的分类、适用范围、工作原理和设计流程；掌握单桩承载力计算、群桩承载力计算和桩身强度计算的方法。

2.技能目标：学生能够运用所学知识进行桩基础设计，包括选择合适的桩型、确定桩的布置方式、计算桩的承载力和沉降等；能够使用相关软件进行桩基础设计的模拟和计算。

3.情感态度价值观目标：培养学生对工程安全的重视，使其能够遵循工程规范和标准进行设计；培养学生团队协作和沟通能力，使其能够在工程项目中发挥积极作用。

二、教学内容本课程的教学内容主要包括以下几个部分：1.桩基础概述：介绍桩基础的分类、适用范围、工作原理和设计流程。

2.单桩承载力计算：讲解单桩承载力计算的方法，包括摩尔-库仑理论、美国API规范等。

3.群桩承载力计算：介绍群桩承载力计算的方法，包括等效单桩法、系数法等。

4.桩身强度计算：讲解桩身强度计算的方法，包括混凝土抗压强度计算、钢筋抗拉强度计算等。

5.桩基础设计实例：分析实际工程案例，让学生掌握桩基础设计的方法和技巧。

三、教学方法为了提高教学效果，本课程将采用以下几种教学方法：1.讲授法：讲解基本概念、原理和方法，使学生掌握桩基础设计的基础知识。

2.案例分析法：分析实际工程案例，让学生学会将理论知识应用于实际问题。

3.讨论法：学生进行小组讨论，培养学生的团队协作和沟通能力。

4.实验法：安排实验课程，让学生亲手操作，加深对桩基础设计方法的理解。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。

2.参考书：提供相关的参考书籍，拓展学生的知识视野。

3.多媒体资料：制作精美的PPT、动画等多媒体资料，提高学生的学习兴趣。

4.实验设备：配置齐全的实验设备，确保学生能够进行实地操作。

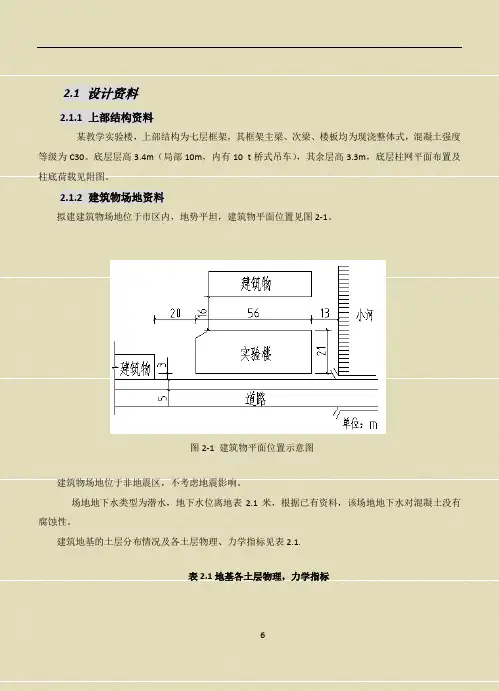

2.1 设计资料2.1.1 上部结构资料某教学实验楼，上部结构为七层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。

底层层高3.4m（局部10m，内有10 t桥式吊车），其余层高3.3m，底层柱网平面布置及柱底荷载见附图。

2.1.2 建筑物场地资料拟建建筑物场地位于市区内，地势平坦，建筑物平面位置见图2-1。

图2-1 建筑物平面位置示意图建筑物场地位于非地震区，不考虑地震影响。

场地地下水类型为潜水，地下水位离地表2.1米，根据已有资料，该场地地下水对混凝土没有腐蚀性。

建筑地基的土层分布情况及各土层物理、力学指标见表2.1.表2.1地基各土层物理，力学指标土层编号土层名称层底埋深（m）层厚（m）3(kN/m)γe(%)ωLI(kPa)c()ϕ︒(MPa)sE(kPa)kfMPasP（）1 杂填土 1.8 1.8 17.52灰褐色粉质粘土10.1 8.3 18.4 0.90 33 0.95 16.7 21.1 5.4 125 0.723灰褐色泥质粘土 22.1 12.0 17.8 1.06 34 1.10 14.2 18.6 3.8 95 0.864 黄褐色粉土夹粉质粘土 27.4 5.3 19.1 0.88 30 0.70 18.4 23.3 11.5 140 3.445 灰-绿色粉质粘土>27.4 19.7 0.72 26 0.46 36.5 26.8 8.6 210 2.822.2 选择桩型、桩端持力层 、承台埋深2.2.1 选择桩型因为框架跨度大而且不均匀，柱底荷载大 ，不宜采用浅基础。

根据施工场地、地基条件以及场地周围环境条件，选择桩基础。

因转孔灌注桩泥水排泄不便，为减少对周围环境污染，采用静压预制桩，这样可以较好的保证桩身质量，并在较短的施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备以及材料供应也为采用静压桩提供可能性。

2.2.2 选择桩的几何尺寸以及承台埋深依据地基土的分布，第③层是灰色淤泥质的粉质粘土，且比较后，而第④层是粉土夹粉质粘土，所以第④层是比较适合的桩端持力层。

2.1 设计资料2.1.1 上部结构资料某教学实验楼，上部结构为七层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。

底层层高3.4m（局部10m，内有10 t桥式吊车），其余层高3.3m，底层柱网平面布置及柱底荷载见附图。

2.1.2 建筑物场地资料拟建建筑物场地位于市区内，地势平坦，建筑物平面位置见图2-1。

图2-1 建筑物平面位置示意图建筑物场地位于非地震区，不考虑地震影响。

场地地下水类型为潜水，地下水位离地表2.1米，根据已有资料，该场地地下水对混凝土没有腐蚀性。

建筑地基的土层分布情况及各土层物理、力学指标见表2.1.表2.1地基各土层物理，力学指标土层编号土层名称层底埋深（m）层厚（m）3(kN/m)γe(%)ωLI(kPa)c()ϕ︒(MPa)sE(kPa)kfMPasP（）1杂填土1.81.817.52灰褐色粉质粘土10.18.318.4.9033.9516.721.15.41250.723灰褐色泥质粘土22.112.017.81.06341.1014.218.63.8950.864黄褐色粉土夹粉质粘土27.45.319.1.883.7018.423.311.5143.445灰-绿色粉质粘土>27.419.7.7226.4636.526.88.6212.822.2 选择桩型、桩端持力层、承台埋深2.2.1 选择桩型因为框架跨度大而且不均匀，柱底荷载大，不宜采用浅基础。

根据施工场地、地基条件以及场地周围环境条件，选择桩基础。

因转孔灌注桩泥水排泄不便，为减少对周围环境污染，采用静压预制桩，这样可以较好的保证桩身质量，并在较短的施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备以及材料供应也为采用静压桩提供可能性。

2.2.2 选择桩的几何尺寸以及承台埋深依据地基土的分布，第③层是灰色淤泥质的粉质粘土，且比较后，而第④层是粉土夹粉质粘土，所以第④层是比较适合的桩端持力层。

桩基础课程设计1. 引言桩基础是建筑工程中常用的基础形式之一，它能够分散建筑物的重量并传递到稳定的土层中。

本文将讨论桩基础的设计过程。

我们将从桩基础的类型、设计要求、计算方法和施工步骤等方面进行探讨。

2. 桩基础类型桩基础可分为以下几种类型： - 摩擦桩：通过桩与周围土壤的摩擦力来传递荷载。

- 立桩：通过桩与土壤的承载力来传递荷载。

- 预应力桩：在施工过程中施加预应力，以增加桩体的抗弯能力。

- 钢管桩：由钢管组成的桩，具有较高的强度和抗侧向力能力。

3. 桩基础设计要求在进行桩基础设计时，需要考虑以下几个方面的要求： - 承载力要求：根据建筑物的重量和荷载要求，确定桩的承载力。

- 稳定性要求：确保桩在承受荷载时不会发生倾覆和滑移。

- 抗浮托要求：应对桩基础可能遭受的浮托力进行抗浮托设计。

- 碰撞考虑：考虑桩基础在施工过程中可能发生的与其他结构或设备的碰撞情况。

4. 桩的计算方法4.1. 摩擦桩计算方法：摩擦桩的承载力主要由桩侧面土壤的摩擦力和桩端阻力共同承担。

根据土的性质和桩的几何形状计算桩的总承载力。

4.2. 立桩计算方法：立桩的承载力主要由桩端的承载力来传递。

根据桩端土壤的性质和桩的几何形状计算桩的总承载力。

4.3. 预应力桩计算方法：预应力桩的抗弯能力是通过施加预应力来提高桩体的承载能力。

预应力桩的设计中需要考虑桩的长度和预应力的大小。

4.4. 钢管桩计算方法：钢管桩的设计需要考虑桩的截面形状和钢管的材料强度。

通过计算桩的承载力和桩体的变形来确定钢管桩的设计参数。

5. 桩基础施工步骤5.1. 桩基础设计阶段：根据建筑物的荷载要求和土壤的性质，确定桩基础的类型和设计参数。

5.2. 桩基础施工准备：准备施工现场，测量和标记桩位，并进行土壤勘探。

5.3. 桩基础施工过程：按照设计要求进行桩的打桩、拔桩或钻孔设桩的工艺。

5.4. 桩基础质量控制：进行桩基础的质量监测，包括钢筋的布置情况、混凝土的振捣和强度的检测等。

桩基础课程设计计算书一、引言桩基础是一种通过深埋桩体来传递建筑物或其他结构物荷载到地下的基础形式。

它通过桩与土层之间的摩擦力和桩端的承载力来支撑结构物。

桩基础的设计和计算是确保工程安全可靠的重要环节。

二、桩基础的类型桩基础可分为承载桩和摩擦桩两种类型。

承载桩主要通过桩端的承载力来支撑荷载，而摩擦桩主要通过桩身与土层之间的摩擦力来传递荷载。

根据桩体材料的不同，桩基础又可分为钢筋混凝土桩、预应力混凝土桩、木桩等。

三、桩基础的设计步骤1. 确定设计荷载：根据工程要求和土层特性，确定设计荷载的大小和分布情况。

2. 选择桩型和桩长：根据设计荷载和土层条件，选择合适的桩型和桩长。

3. 桩身计算：根据桩型和桩长，计算桩身的抗弯强度和抗剪强度。

4. 桩端计算：根据桩型和桩长，计算桩端的承载力和桩身与桩端的转换段的承载力。

5. 桩身与土层的摩擦力计算：根据土层性质和桩身形状，计算桩身与土层之间的摩擦力。

6. 桩身与土层的稳定性计算：根据桩身形状和土层特性，计算桩身与土层之间的稳定性。

四、桩基础的计算方法1. 桩身抗弯强度的计算：根据横截面形状和材料强度，采用梁理论计算桩身的抗弯强度。

2. 桩身抗剪强度的计算：根据横截面形状和材料强度，采用剪切理论计算桩身的抗剪强度。

3. 桩端承载力的计算：根据桩端形状和土层特性，采用承载力公式计算桩端的承载力。

4. 桩身与桩端转换段承载力的计算：根据桩型和土层特性，采用承载力公式计算转换段的承载力。

5. 桩身与土层的摩擦力的计算：根据土层性质和桩身形状，采用摩擦力公式计算桩身与土层之间的摩擦力。

6. 桩身与土层的稳定性的计算：根据土层特性和桩身形状，采用稳定性公式计算桩身与土层之间的稳定性。

五、桩基础设计实例以某建筑物的桩基础设计为例，设计要求为承载力为1000kN，桩的直径为600mm，桩长为12m。

根据土层特性和建筑物的荷载情况，选择了钢筋混凝土桩作为基础形式。

根据设计要求，计算桩身的抗弯强度和抗剪强度，采用梁理论和剪切理论进行计算。

基础工程课程设计桩基础设计
桩基础是建筑工程中常用的基础形式之一，主要用于承受建筑物或其他结构的荷载，并将荷载传递到地下土层中。

基础工程课程设计中的桩基础设计一般包括以下内容：
1. 基础类型选择：根据工程要求和地质条件，选择适合的桩基础类型，如钻孔灌注桩、钢筋混凝土桩等。

2. 桩的数量和布置：根据建筑物的荷载和地质条件，确定桩的数量和布置方式，以保证桩基的稳定性和承载能力。

3. 桩的直径和长度：根据建筑物的荷载和地质条件，计算出桩的适宜直径和长度，以满足建筑物的承载要求。

4. 桩的材料选择：根据工程要求和地质条件，选择合适的桩材料，如钢筋混凝土、预应力混凝土等。

5. 桩的施工方法和施工工艺：根据选定的桩基础类型和地质条件，确定桩的施工方法和施工工艺，以保证桩基的施工质量和安全性。

6. 桩基的承载力计算：根据桩的尺寸和材料特性，计算桩基的承载力，以确保桩基能够承受建筑物的荷载。

7. 桩基的沉降和变形计算：根据桩的尺寸和地质条件，计算桩基的沉降和变形，以评估桩基的稳定性和安全性。

8. 桩基的施工监测和验收：对桩基的施工过程进行监测和验收，以确保桩基的施工质量和安全性。

基础工程课程设计中的桩基础设计涉及到桩的类型选择、数量和布置、直径和长度、材料选择、施工方法和工艺、承载力计算、沉降和变形计算以及施工监测和验收等方面。

设计师需要充分考虑工程要求和地质条件，合理设计桩基础，以确保建筑物的稳定性和安全性。

基础工程课程设计桩基础一、课程目标知识目标：1. 让学生掌握桩基础的定义、分类及构造，理解其在基础工程中的应用；2. 使学生了解桩基础的设计原理，掌握设计桩基础的基本步骤和方法；3. 引导学生了解桩基础施工技术，了解桩基施工过程中的质量控制要点。

技能目标：1. 培养学生运用桩基础设计原理解决实际工程问题的能力；2. 提高学生分析桩基础施工过程中质量问题的能力；3. 培养学生运用专业软件或工具进行桩基础设计和施工方案制定的能力。

情感态度价值观目标：1. 培养学生热爱工程专业，树立从事工程建设的职业理想；2. 增强学生的团队协作意识，培养在工程实践中沟通、协作的能力；3. 培养学生严谨的科学态度和良好的工程伦理观念，注重工程质量、安全和环保。

课程性质：本课程为基础工程课程的实践环节，以桩基础为研究对象，结合理论知识，培养学生的实际操作能力。

学生特点：本课程面向大学本科土木工程专业三年级学生，学生已具备一定的专业基础知识，具有较强的学习能力和实践操作欲望。

教学要求：结合学生特点，本课程要求教师采用案例教学、现场教学等多元化的教学方法，注重理论与实践相结合，提高学生的实践操作能力和解决实际问题的能力。

在教学过程中，关注学生的个体差异，激发学生的学习兴趣，培养其自主学习能力。

通过课程学习，使学生能够达到上述课程目标，为今后从事工程建设打下坚实基础。

二、教学内容1. 桩基础概述：介绍桩基础的定义、分类、构造及其在基础工程中的应用，对应教材第3章第1节；- 桩的分类及特点；- 桩基础的构造及受力特点。

2. 桩基础设计原理：讲解桩基础的设计原理、设计方法及步骤，对应教材第3章第2节；- 桩基础设计的基本原理；- 桩基础设计的基本步骤；- 桩基础设计的方法。

3. 桩基础施工技术：阐述桩基础施工技术及质量控制要点，对应教材第3章第3节；- 桩基础施工工艺；- 桩基施工过程中的质量控制；- 桩基施工常见问题及处理方法。

目录一、桩基础设计题目 (1)二、桩的初步确定 (2)三、确定单桩竖向承载力 (3)四、确定桩数及布桩 (4)五、基桩承载力验算 (6)六、承台计算 (8)七、桩身结构强度计算及配筋 (12)八、桩顶位移验算 (13)九、绘制桩基础施工详图 (13)主要参考资料 (14)一、桩基础设计题目1.1 设计内容桩基础设计：桩基持力层；桩型；承台埋深；桩数；承台尺寸；桩身砼强度及配筋；承台砼强度及配筋；绘制桩身及承台配筋图。

1.2 设计资料某二级建筑物采用桩基础，作用在桩基承台顶部的荷载：k F =7460+500KN ，k M =840+800m KN ⋅，k H =250+750KN ，相应于荷载效应基本组合时作用于柱低的荷载设计值为：F=1.35k F =10746KN, M=1.35k M =2214m KN ⋅,H=1.35k H =1350KN ,柱的截面尺寸为mm mm 800600⨯，土层分布及物理力学指标情况见下表。

地下水位离地表1.0m ，基桩水平承载力特征值h R =60KN ，试设计此桩基础。

（建议采用方形变截面承台，承台顶部高1.5m ，承台边缘高1.0m,基桩采用钢筋砼预制桩，其截面尺寸为:mm mm 450450⨯，采用第6层土为软弱下卧层，其地基承载力特征值ak f =126kpa ）表1-2-1土层分布及物理力学指标表二、桩的初步确定2.1 计算各土层地基承载力根据比贯入阻力计算地基承载力的公式：0269.0104.0+=s ak p f ，使用范围为Mpa p Mpa s 63.0≤≤，公式来源：勘测规范（TJ21-77）。

各层土计算地基承载力如表2-1-1所示表2-1-1地基承载力计算表2.2 工程地质条件评价① 褐黄色粉质黏土，处于中密、湿状态，可塑，厚度不大，不宜作为桩基础持力层；② 灰色淤泥质粉质黏土，处于稍密、软塑状态，流塑，抗剪强度低，不宜作为基础持力层；③ 灰色淤泥质黏土，含水量高，孔隙比大，抗剪强度低，属于高压缩性土，不宜作为基础持力层；④ 灰～褐色粉质黏土，含水量高，处于稍密、软塑状态，具有一定的承载力，可作为基础持力层；⑤草绿色粉质黏土，含水量较低，孔隙比较小，处于可塑状态，承载力较高，可作为基础持力层；⑥ 灰色粉质黏土，处于很湿，稍密、软塑状态，属软弱土层。
