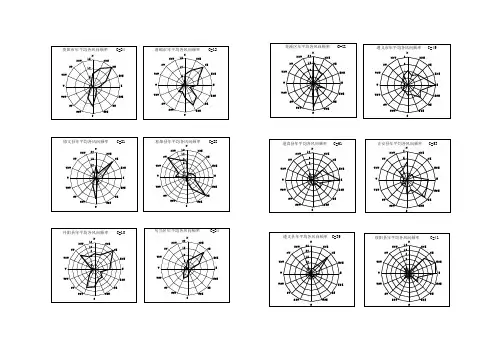

贵州省风玫瑰图大全复习进程

风频图--风频玫瑰图风频:某一风向的次数占总的观测统计次数的百分比。

风频玫瑰图是一个地区多年的风向频率的统计图。

前者为“风向玫瑰图”，后者为“风速玫瑰图（图二）”。

因图形似玫瑰花朵，故名。

画图所用的资料可以是一月内的或一年内的，但通常采用一个地区多年的平均统计资料，风玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。

风玫瑰图在气象统计、城市规划、工业布局等方面有着十分广泛的应用。

风玫瑰图风向玫瑰图又称风频图，最常见的风玫瑰图是一个圆，圆上引出8条或16条放射线，它们代表不同的方向（图一），在各方向线上按各方向风的出现频率，截取相应的长度，将相邻方向线上的截点用直线联结的闭合折线图形（如图四－1）。

在图四－1中该地区最大风频的风向为北风，约为20％（每一间隔代表风向频率5％）；中心圆圈内的数字代表静风的频率。

有些风玫瑰图上还指示出了各风向的风速范围。

风玫瑰图还有其他形式，如图四－2～5，其中图四－3为风频风速玫瑰图，每一方向上既反映风频大小（线段的长度），又反映这一方向上的平均风速（线段末段的风羽多少）；图四－4～5为无量化的风玫瑰简易图，线段的长度表示风频的相对大小。

图四当然，我们可以用不同形式的折线范围表示不同季节的风频。

实例判读：图三中甲，①＞②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主导风向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北——西南方向。

读取方法：理解了风玫瑰图的画法和类型，读取就不应该是个难事了。

中学地理中最常见的是类似上面的图4,但没有表示风向的线，只有方向标和折线围出的闭合范围，那么在读取时，是不是可以这样理解：方向标又是一个数据坐标，中心为0,看某个方向的风频时，只要从坐标中心向该风向引出一条线，然后看在折线范围中的长度就可以了。

风向玫瑰图解释及应用气象资料：夏季主要风向及其频率：C-42% SSW-12% S-10%冬季主要风向及其频率：C-40% SW-13% SSW-12%年主导风向及其频率：C-40% SSW-11% SW-11%静稳— C 南西南— SSW 西南— SW静稳— C ：距地面10米高处平均风速U10小于0.5米/秒的气象条件。

风向玫瑰图是在极坐标图上绘出一地在一年中各种风向出现的频率。

因图形与玫瑰花朵相似，故名。

“风向玫瑰图”是一个给定地点一段时间内的风向分布图。

通过它可以得知当地的主导风向。

最常见的风向玫瑰图是一个圆，圆上引出16条放射线，它们代表16个不同的方向，每条直线的长度与这个方向的风的频度成正比。

静风的频度放在中间。

有些风向玫瑰图上还指示出了各风向的风速范围。

风向玫瑰图是根据某一地区气象台观测的风向资料,绘制出的图形,绘制出的图形,因图形似玫瑰花朵而的名。

风向玫瑰图表示风向的频率。

风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比.根据各个方向风的出现频率,以相应的比例长度按风向中心吹,描在用8个或16个方位所表示的图上,然后将各相邻方向的端点用直线连接起来,绘成一个形成一个宛如玫瑰的闭合折线,就是风向玫瑰图。

图中线段最长者即为当地主导风向。

风向玫瑰图可直观地表示年、季、月等的风向，为城市规划、建筑设计和气候研究所常用。

下面为某研究性学习小组根据某一时段校园观测资料绘制的风向状况：风向玫瑰图的基本形式及变化风向玫瑰图是以“玫瑰花”形式表示各方向上气流状况重复率的统计图形，所用的资料可以是一月内的或一年内的，但通常采用一个地区多年的平均统计资料，其类型一般有风向玫瑰图和风速玫瑰图。

风向玫瑰图又称风频图，是将风向分为8个或16个方位，在各方向线上按各方向风的出现频率，截取相应的长度，将相邻方向线上的截点用直线联结的闭合折线图形(如图1)。

在图1中该地区最大风频的风向为北风，约为20%(每一间隔代表风向频率5%);中心圆圈内的数字代表静风的频率。

风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。

玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。

风玫瑰图分为风向玫瑰图(图一)和风速玫瑰图（图二）两种，一般多用风向玫瑰图。

风向玫瑰图表示风向和风向的频率。

风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。

根据各方向风的出现频率，以相应的比例长度，按风向从外向中心吹，描在用8个或16个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风玫瑰图。

图中线段最长者，即外面到中心的距离越大，表示风频越大，其为当地主导风向，外面到中心的距离越小，表示风频越小，其为当地最小风频，如图三中甲，①＞②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主导风向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北——西南方向。

建筑物的位置朝向和当地主导风向有密切关系。

如把清洁的建筑物布置在主导风向的上风向；把污染建筑布置在主导风向的下风向，最小风频的上方向；污染大气的建筑布局在与季风风向垂直的郊外，以免受污染建筑散发的有害物的影响。

风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。

它的作用主要表现在二个方面：一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。

由于这类贮罐、危险物品仓库、堆场火灾危害性较大，而且建造过程中的投资也比较大，一旦建好就将成为永久性的建筑物或构筑物，因此，在审核图纸时，一定要根据风玫瑰选择恰当的位置，避开城市市区和居民生活区及重要的工矿企业，防止遗留先天性的重大火险隐患。

什么叫风玫瑰图呢？它的用途是什么呢？我们看看baidu百科中的解释：在极坐标底图上点绘出的某一地区在某一时段内各风向出现的频率或各风向的平均风速的统计图。

前者为“风向玫瑰图”，后者为“风速玫瑰图”。

因图形似玫瑰花朵，故名。

在风向玫瑰图中，频率最大的方位，表示该风向出现次数最多。

最常见的风玫瑰图是一个圆，圆上引出16条放射线，它们代表16个不同的方向，每条直线的长度与这个方向的风的频度成正比。

静风的频度放在中间。

有些风玫瑰图上还指示出了各风向的风速范围。

“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示,由于该图的形状形似玫瑰花朵，故名“风玫瑰”。

玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。

风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。

它的作用主要表现在二个方面：一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。

由于这类贮罐、危险物品仓库、堆场火灾危害性较大，而且建造过程中的投资也比较大，一旦建好就将成为永久性的建筑物或构筑物，因此，在审核图纸时，一定要根据风玫瑰选择恰当的位置，避开城市市区和居民生活区及重要的工矿企业，防止遗留先天性的重大火险隐患。

一般地讲，易燃、可燃气体、液体贮罐和易燃，可燃材料堆场等应建造在城市的边缘地带且处在常年主导风向的侧风向，并与相邻单位保持足够的防火间距。

显而易见，这样布置有两个优点：一是外来的可燃物和火种进入场内或库内的概率较小,朝阳市场的痞子满街跑；二是一旦起火，由于缺少蔓延成灾的客观条件，对四邻的威胁较小，可以避免出现“火烧连营”的现象。

二、对于生产易燃、易爆物品、散发可燃气体、液体蒸气的工厂，在选址和审核厂区的整体规划时，可以根据风玫瑰图考虑风向对生产装置、工艺流程以及相邻企业的生产和本厂生活区的影响。

风玫瑰图是以“玫瑰花”形式表示各方向上气流状况重复率的统计图形，所用的资料可以是一月内的或一年内的，但通常采用一个地区多年的平均统计资料，其类型一般有风向玫瑰图和风速玫瑰图。

风向玫瑰图又称风频图，是将风向分为8个或16个方位，在各方向线上按各方向风的出现频率，截取相应的长度，将相邻方向线上的截点用直线联结的闭合折线图形（如图一）。

在图一中该地区最大风频的风向为北风，约为20％（每一间隔代表风向频率5％）；中心圆圈内的数字代表静风的频率。

如果用这种方法表示各方向的平均风速，就成为风速玫瑰图。

风玫瑰图还有其他形式，如图2——图5，其中图3为风频风速玫瑰图，每一方向上既反映风频大小（线段的长度），又反映这一方向上的平均风速（线段末段的风羽多少）；图4、5为无量化的风玫瑰简易图，线段的长度表示风频的相对大小。

风玫瑰图的虚线和实线各代表什么含义？实线表示风频玫瑰图，虚线表示污染系数玫瑰图。

风向频率玫瑰图：风向频率玫瑰图又称玫瑰图，它是根据某一地区多年平均统计的各个方向吹风次数的百分数值，按一定的比例绘制的。

一般多用8个或16个罗盘方位表示。

玫瑰图上所表示的风的吹向，是指从外面吹向地区中心的。

图示上黑实线表示的是全年风向，细虚线表示的是夏季即七、八、力三个月风向。

风玫瑰图按上北下南绘制。

城市风玫瑰图的作用主要为某一具体城市作城市规划、城市设计、居住区规划、建筑设计时如何利用风向进行夏季的导风、通风降温；如何利用各种设计技术措施对不利的主导风向进行阻隔，改善局部微小气候；在规划布局时要把有污染的建筑空间放在当地全年风向最大频率的下风侧以减少污染。

城市风玫瑰图是城市的气象资料的重要部分。

它也是城市风环境的基础资料，对研究城市风环境系统有重要作用。

什么时候该附上风玫瑰图和指北针？一般规定：城市总体规划的规划图和现状图，应标绘指北针和风象玫瑰图。

城市详细规划图可不标绘风象玫瑰图。

指北针与风象玫瑰图可一起标绘，指北针也可单独标绘。

风向玫瑰图解释及应用气象资料：夏季主要风向及其频率：C-42% SSW-12% S-10%冬季主要风向及其频率：C-40% SW-13% SSW-12%年主导风向及其频率：C-40% SSW-11% SW-11%静稳— C 南西南— SSW 西南— SW静稳— C ：距地面10米高处平均风速U10小于0.5米/秒的气象条件。

风向玫瑰图是在极坐标图上绘出一地在一年中各种风向出现的频率。

因图形与玫瑰花朵相似，故名。

“风向玫瑰图”是一个给定地点一段时间内的风向分布图。

通过它可以得知当地的主导风向。

最常见的风向玫瑰图是一个圆，圆上引出16条放射线，它们代表16个不同的方向，每条直线的长度与这个方向的风的频度成正比。

静风的频度放在中间。

有些风向玫瑰图上还指示出了各风向的风速范围。

风向玫瑰图是根据某一地区气象台观测的风向资料,绘制出的图形,绘制出的图形,因图形似玫瑰花朵而的名。

风向玫瑰图表示风向的频率。

风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比.根据各个方向风的出现频率,以相应的比例长度按风向中心吹,描在用8个或16个方位所表示的图上,然后将各相邻方向的端点用直线连接起来,绘成一个形成一个宛如玫瑰的闭合折线,就是风向玫瑰图。

图中线段最长者即为当地主导风向。

风向玫瑰图可直观地表示年、季、月等的风向，为城市规划、建筑设计和气候研究所常用。

下面为某研究性学习小组根据某一时段校园观测资料绘制的风向状况：风向玫瑰图的基本形式及变化风向玫瑰图是以“玫瑰花”形式表示各方向上气流状况重复率的统计图形，所用的资料可以是一月内的或一年内的，但通常采用一个地区多年的平均统计资料，其类型一般有风向玫瑰图和风速玫瑰图。

风向玫瑰图又称风频图，是将风向分为8个或16个方位，在各方向线上按各方向风的出现频率，截取相应的长度，将相邻方向线上的截点用直线联结的闭合折线图形(如图1)。

在图1中该地区最大风频的风向为北风，约为20%(每一间隔代表风向频率5%);中心圆圈内的数字代表静风的频率。

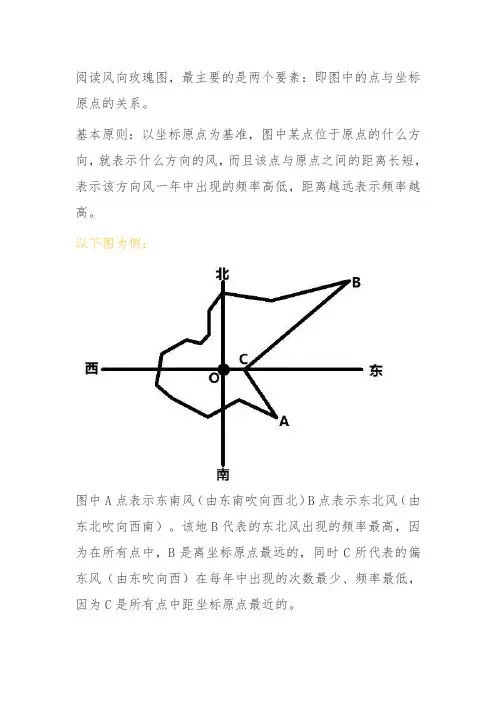

阅读风向玫瑰图，最主要的是两个要素：即图中的点与坐标原点的关系。

基本原则：以坐标原点为基准，图中某点位于原点的什么方向，就表示什么方向的风，而且该点与原点之间的距离长短，表示该方向风一年中出现的频率高低，距离越远表示频率越高。

以下图为例：
图中A点表示东南风（由东南吹向西北）B点表示东北风（由东北吹向西南）。

该地B代表的东北风出现的频率最高，因为在所有点中，B是离坐标原点最远的，同时C所代表的偏东风（由东吹向西）在每年中出现的次数最少、频率最低，因为C是所有点中距坐标原点最近的。
