家装电路预留思维图

家庭内部供电线路主干线路与分支线路图解分电盘/ 配电盘/ 配电箱/ 配电盒台湾某种总开关、干线、分开关、分路支线关系示意图台湾某种单相二线制、单相三线制配电盘示意图台湾某种单相三线制配电盘与电表（瓦时计）的连接关系示意图国外某款小型断路器配电箱外观示意图红色的开关，为总开关，剩余颜色的开关为各分支路的开关。

国外某款小型断路器配电箱外观局部特写MCBs —— Miniature circuit breakers —— 微型断路器RCD Test Button ——漏电断路器测试按钮RCDs —— Residual current devices —— 漏电断路器/ 剩余电流爱护器Main Switch —— 总开关, Total Load Not To Exceed 230V 100A —— 总负荷不超过230V 100A。

RCD A —— 漏电断路器ARCD B —— 漏电断路器B说明——该图示的配电箱中，最右边位置，安装有一个总电源开关——总断路器（2P-两极），然后下接两个大分支漏电开关—— 大分支漏电断路器，最低层，再分别接各个功能区域的小分支电源开关—— 小分支断路器。

国外某款小型断路器配电箱内部局部特写说明——该图示的配电箱中，最右边位置，安装有一个总电源开关—— 总断路器（2P-两极），然后下接一个大分支漏电开关—— 大分支漏电断路器，下面的最低层，再分别接各个功能区域的小分支电源开关—— 小分支断路器。

总电源的干线电缆，即，图中右边的粗电源线（粗棕色线和粗蓝色线），从墙体配电箱的上部，进入配电箱中，然后，从上端接到总断路器的两极上。

然后，再从总断路器的下端，分出稍粗的2个电源线，经过短路器的后面，翻到图中中间的RCD漏电断路器的上端，进行连接。

然后，再从RCD漏电断路器的下端，引出电源线，再分别接到各个分支断路器上。

总电源干线电缆中的黄绿双色标示的地线，以及各分支电路中的黄绿双色标示的地线，直接接到图中左端上方的“地线接线排/ 地线接线端子”上。

一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

三、目前电的安装方法很多，有的是A元/平方，有的是B元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。

如果用普通的PVC管穿线，就是A元/平方的人工费。

用冷弯管穿线的人工费就是B元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。

强弱电分槽布线的，要加3元，就是C元/平方，说白了就是加多开槽的钱。

3、国标的做法就要D元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

3、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

家庭装修电路设计图解一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。

如果用普通的PVC管穿线，就是12元/平方的人工费。

用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。

强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。

3、国标的做法就要22元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

3、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

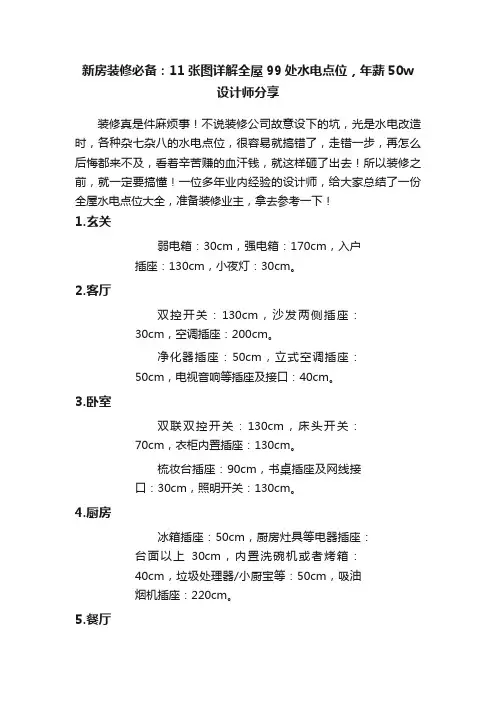

新房装修必备：11张图详解全屋99处水电点位，年薪50w设计师分享装修真是件麻烦事！不说装修公司故意设下的坑，光是水电改造时，各种杂七杂八的水电点位，很容易就搞错了，走错一步，再怎么后悔都来不及，看着辛苦赚的血汗钱，就这样砸了出去！所以装修之前，就一定要搞懂！一位多年业内经验的设计师，给大家总结了一份全屋水电点位大全，准备装修业主，拿去参考一下！1.玄关弱电箱：30cm，强电箱：170cm，入户插座：130cm，小夜灯：30cm。

2.客厅双控开关：130cm，沙发两侧插座：30cm，空调插座：200cm。

净化器插座：50cm，立式空调插座：50cm，电视音响等插座及接口：40cm。

3.卧室双联双控开关：130cm，床头开关：70cm，衣柜内置插座：130cm。

梳妆台插座：90cm，书桌插座及网线接口：30cm，照明开关：130cm。

4.厨房冰箱插座：50cm，厨房灶具等电器插座：台面以上30cm，内置洗碗机或者烤箱：40cm，垃圾处理器/小厨宝等：50cm，吸油烟机插座：220cm。

5.餐厅咖啡机/烧水壶：台面以上20cm，冰箱插座：50cm，餐桌下方可以安装地插。

6.卫生间热水器插座：200cm，智能马桶插座：40cm，镜前灯插座：洗手台以上30cm，洗衣机插座：130cm。

7.卫生间出水口淋浴混水器/水龙头：100cm-120cm，洗衣机出水口：120cm。

马桶给水口：20cm，马桶中心：25cm，拖把池：20cm。

8.厨房出水口电热水器：160cm-180cm，水槽：45cm-55cm。

一.家庭装修中,要涉及强电（照明.电器用电）和弱电（电视.电话.音响.网络等）电路线埋暗线,线材很重要；二.电线规格地选用：家庭装修中,按国家地规定,照明.开关.插座要用2.5平方地电线,空调要用4平方地电线,热水器要用6平方地电线.三.目前电地安装方法很多,有地是A元/平方,有地是B元/平方,做法不同,做工费用也不同.1.功能性地做法：主是不用分很多组,只要能达到用电地目地就可以了,一个三房两厅地房子也就是分4组线.2.分组做法：分组就是第个空间地都要单独分组,每个空间地空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独地空开控制.如果用普通地PVC管穿线,就是A元/平方地人工费.用冷弯管穿线地人工费就是B元/平方,因为每个弯管都需要用弯管器作弯头,很费工时地,所以贵一点.强弱电分槽布线地,要加3元,就是C元/平方,说白了就是加多开槽地钱.3.国标地做法就要D元了,完全不开横槽,只开竖槽.四.水电施工地基本原则：水电地施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶地线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋.1.定位：首先要根据你对电地用途进行电路定位,比如,哪里要开关.哪里要插座.哪里要灯等电工会根据你地要求进行定位.2.开槽：定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范地做法,不允许开横槽,因为会影响墙地承受力.3.布线：布线一般采用线管暗埋地方式.线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线地最好选择,因为它地转角是有弧度地,线可以随时更换,而不用开墙.4.弯管：冷弯管要用弯管工具,弧度应该是线管直径地10倍,这样穿线或拆线,才能顺利.5.布线要遵循地原则布线原则（1）如下图：强弱电地间距要在30-50公分,因为强电会干扰你地电视和电话；布线原则（2）如下图：强弱电更不能同穿一根管内；布线原则（3）如下图：管内导线总截面面积要小于保护管截面面积地40%,比如20管内最多穿4根2.5平方地线布线原则（4）如下图：长距离地线管尽量用整管；布线原则（5）如下图：线管如果需要连接,要用接头,接头和管要用胶粘好；布线原则（6）如下图：如果有线管在地面上,应立即保护起来,防止踩裂,影响以后地检修,办公室地装修一般都用镀锌管,这也是国标；布线原则（7）如下图：当布线长度超过15M或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去；布线原则（8）如下图：一般情况下,电线线路要和暖气.煤气管道相距40公分以上；布线原则（9）如下图：一般情况下,空调插座安装离熟地2M以上；布线原则（10）如下图：没有特别要求地前提下,插座安装应该离地30公分高度；布线原则（11）如下图：开关.插座面对面板,应该左侧零线,右侧火线；布线原则（12）如下图：家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单；布线原则（13）如下图：接头处采用按压,必须要结实牢固；布线原则（14）如下图：接好地线,要立即用绝缘胶布包好；布线原则（15）如下图：在装修过程中,如果确定了火线.零线.地线地颜色,任何时候,颜色都不能用混了；布线原则（16）如下图：家里不同区域地照明.插座.空调.热水器等电路都要分开分组布线；一旦哪部队需要断电检修时,不影响其他电器地正常使用；布线原则（17）：很关键地在做完电路后,一定要让施工方给你一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏.总结下施工要点1.应根据用电设备位置,确定管线走向.标高及开关.插座地位置.图一.一般规①电源插座间距不大于3m,距门道不超过1.5m,距地面30cm以上.②所有插座距地高度30cm以上.③开关安装距地1.2~1.4m,距门框0.15~0.2m. 居室书房,厨房,餐厅改造后地格局立体截2.电源线配线时,所用导线截面积应满足用电设备地最大输出功率.3.浴室.厨房地灯具选用防水灯具；4.穿线管在暗盒中保留5毫M箱户表后地室内强弱电电路布线及电器.灯具5.应有接地线6.暗线敷设必须配管.7.同一回路电线应穿入同一根管内. 居室书房,厨房,餐厅改造后地格局立体截8.电源线与通讯线不得穿入同一根管内.9.电源线及插座与电视线.网络线.音视频线及插座地水平间距不应小于500mm.10.电线与暖气.热水.煤气管之间地平行距离不应小于300mm,交叉距离不应小于100mm.箱户表后地室内强弱电电路布线及电器.灯具11.穿入配管导线地接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密.12.安装电源插座时,面向插座地左侧应接零线（N）,右侧应接相线（L）,中间上方应接保护地线（PE）.13.当吊灯自重在3kg及以上时,应先在顶板上安装后置埋件,然后将灯具固定在后置埋件上.严禁安装在木楔.木砖上.定 1.本章适用于住宅单相人户配电14.连接开关.螺口灯具导线时,相线应先接开关,开关引出地相线应接在灯中心地端子上,零线应接在螺纹地端子上.15.导线间和导线对地间电阻必须大于0.5MΩ.16.同一室内地电源.电话.电视.网络.音视频等插座面板应在同一水平标高上（除用户特殊要求外）,高差应小于5mm.图一.一般规17.厨房.卫生间应安装防溅插座,开关宜安装在门外开启侧地墙体上。

在进户线路径上合适的位置安装电表，确 保电表安装牢固、水平、垂直，并留有足 够的空间方便读数和更换。
连接进户线
检查线路
将室外线路接入电表，并使用适当的绝缘 材料将进户线固定在电表上，确保线路连 接牢固、安全可靠。
在安装完成后，检查进户线是否连接正确 、牢固，确保没有短路、断路或接触不良 的情况。
进户线的维护要点
智能家居的应用场景与优势
应用场景
智能照明、智能安防、智能家电、智能窗帘、智能环境监测 等。
优势
提高生活品质、节约能源、提高安全系数、方便管理等。
智能家居的发展趋势与挑战
发展趋势
随着技术的不断进步和消费者需求的 不断提升，智能家居将向更加智能化 、个性化、便捷化的方向发展。
挑战
如何保证数据安全和隐私保护、如何 提高设备兼容性和互操作性、如何降 低成本和提高普及率等。
按敷设方式分类
根据敷设方式的不同，进户线可以分为架空进户线和埋地进户线。架空 进户线一般采用钢绞线或铝绞线，而埋地进户线则采用电缆或穿管敷设 的导线。
03 进户线的安装与维护
进户线的安装步骤
确定进户线的路径
安装电表
根据家庭电路布局和室外线路情况，确定 进户线的路径，并确保线路安全、经济、 合理。
进户线故障的排查与处理
检查线路连接
检查进户线的连接处是 否牢固，是否有接触不 良的情况，如有需要重
新连接。
检查线路绝缘
检查电表
检查进户线的绝缘层是 否有破损或老化的情况， 如有需要更换相应的线
路。
检查电表是否正常工作， 如有问题及时更换或维
修。
检查外部线路
如进户线故障与外部线 路有关，应联系供电部
门进行检查和维修。

一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

三、目前电的安装方法很多，有的是A元/平方，有的是B元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。

如果用普通的PVC管穿线，就是A元/平方的人工费。

用冷弯管穿线的人工费就是B元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。

强弱电分槽布线的，要加3元，就是C元/平方，说白了就是加多开槽的钱。

3、国标的做法就要D元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

3、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

完美家庭弱电布线工程-家庭弱电连接示意图（适用于强电与弱电改造）弱电布线施工规范与工艺（适用于强电与弱电改造）一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。

4 、导线间和导线对地间电阻必须大于 0.5M Ω。

5 、各弱电子系统均用星型结构。

6 、进线穿线管 2~3 根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）。

7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。

8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。

9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。

10 、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。

连续弯曲超过 2 次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

11 、暗管弯曲半径不得小于该管外径的 6~10 倍。

12 、在暗管孔内不得有各种线缆接头。

13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交 * 距离不应小于100mm 。

15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

16 、暗盒均应该加装螺接以保护线路。

家庭弱电连接示意图二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用 4 毫米平方线；② 背景音乐线：标准 2 × 0.3 平方毫米线③ 环绕音响线：标准 100-300 芯无氧铜④ 视频线：标准 AV 影音共享线⑤ 网络线：超五类 UTP 双绞线⑥ 有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

关于强电电源弱电箱扩容电箱移位电闸供电不稳定等一系列的问题都不知道如何去解决今天小编就为大家上篇干货图解家庭强弱电回路布局让小白们秒懂

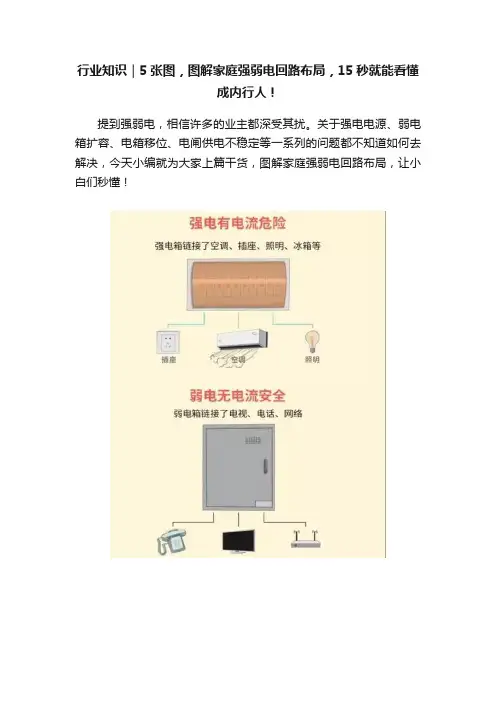

行业知识｜5张图提到强弱电，相信许多的业主都深受其扰。关于强电电源、弱电箱扩容、电箱移位、电闸供电不稳定等一系列的问题都不知道如何去解决，今天小编就为大家上篇干货，图解家庭强弱电回路布局，让小白们秒懂！
免责声明：文章部分文字、图片来源于网络，如有侵权，请联系删除。

15张全屋开关插座布局图，全程干货，图文并茂，学会了入住不后悔很多人在装修完成后才发现家里的插座不够用，但是这个时候再去改动也已经晚了...这时候很多人会选择用插线板来满足用电需求，时间久了又会发现家里到处都是电线，相当不美观，还影响到生活。

本期，畅谈装修给大家整理出来一份全屋插座布局图，做到图文并茂的形式来分享，这样更方便大家了解如何与师傅在水电交底时进行沟通。

客厅客厅是家庭的活动中心，对于开关插座的设计来说，也是要根据的生活习惯来决定的，只有这样才能让其使用最方便。

开关：双按开关2个：分别是玄关灯和主灯，高度设计在离地1.3米位置；装饰效果灯开关：这个是要根据是否有设计来设计的，通常与双按开关在一起。

插座：电视机位置：3-5个，主要是用于电视机设备的连接，还有无线WIFI的用电需求，这里切记要预留弱电插座；空调插座：1个，根据自己的需求来决定是放柜机还是壁挂机，所以插座位置也是不同的，柜机离地0.3米高，壁挂机大概在1.8米左右即可，上下可以有浮动；沙发两侧各1-2个：沙发两侧预留插座是很有必要的，但是预留的位置有两种，第一种是在沙发左右两侧，离地0.3米高；第二种一侧离地0.3米，另一侧放在沙发的上面，离地大概1.2米高，因为很多家庭沙发一侧是靠墙的，这样设计更贴切现场。

投影：现在很多家庭会使用投影仪，而投影仪分挂在顶上和放在桌面上两种。

如果是放在顶上的，就要根据设计要求，预留出一个插座。

智能家居：如果说客厅做智能窗帘、监控等等智能家居，也要预留出相对应的插座，以保证设备的用电需求。

预留：1-2个，主要是用于家里的其它设备使用，像扫地机器人等等。

深度拓展：对于客厅来说，电视机位置的插座预留是最难设计的，因为这个位置有着很多的变化，其主要原因是因为可选择性多。

电视墙插座设计有着三种变化：1.插座是放在电视机上面还是下面，放上面好用，放下面美观性更强；2.插座数量是用两个后期加插排，还是多布插座；3.电视机的电视源线如果来隐藏，做到更美观。

尤呢呢家装宝藏库篇十六：九图搞定全屋布局之全屋电器尺寸预留！尤呢呢家装宝藏库篇十六：九图搞定全屋布局之全屋电器尺寸预留！说起装修的前期预留，大家第一时间想到的就是水电预留。

但是随着生活水平的提高，家里的电器越来越多，所以电器的尺寸预留也至关重要。

通过这张表格，绝对可以让你可以在装修前就对各类电器的预留做到心中有数，不会出现空间太小无法使用，或者是插头碍事推不进去等问题。

一、烟机、灶台、集成灶：烟机灶台的尺寸预留，我分为了集成灶、欧式烟机、侧吸烟机和灶台，这四项来进行尺寸的统计。

正常的集成灶宽度都为90cm，高度方面吊柜至少需要离地140c m，才能不妨碍集成灶安装，深度方面基本可以满足正常橱柜的55-6 0cm深，台面高度可以在一定区间内调整。

欧式烟机宽82-92cm，距离台面高度为65-75cm，深度没必要在意不影响橱柜安装。

侧吸式烟机宽82-92cm，距离台面高度为30-40cm，不必在意深度。

灶台的开孔尺寸没有固定值，一般来说宽度在63-70cm之间，深度在33-40cm之间。

二、冰箱冰箱总结起来目前市场上就三类比较流行，分别是三门冰箱、对开门冰箱和法式冰箱。

这里要注意深度60cm并不是说冰箱厚度就是6 0cm，大多数冰箱厚度是超过60cm的但是柜体厚度预留60cm即可。

还有插座要注意千万不要设计在冰箱背面，而要设计在冰箱的侧面，这样拔插更方便。

三、蒸箱、烤箱、洗碗机：烤箱和洗碗机的普及度较高，而蒸箱普及度较低。

所以这里先展示嵌入式烤箱和嵌入式洗碗机的设计尺寸，可以把洗碗机混合烤箱叠放都设计在高柜中，要注意洗碗机和烤箱间是有层板的。

四、净水器、垃圾处理器：随着生活水平的提高净水器和垃圾处理器也是越来越普及，这两款产品虽然不属于嵌入式电器，但是也需要提前进行空间的预留，否则也有可能无法安装。

五、洗衣机、烘干机：水电方面洗衣机需要插头、进水口以及排水口，而烘干机不需要进水口，但是需要插座和排水口，排水口利用三通和洗衣机共用一个地漏即可。

超实⽤的电⼯布线电路图解，⼀看就懂家庭装修的时候，电路布线和⽔路布线是⾮常重要的，因为它们都是⼀些隐蔽的⼯程。

家装电路布线的线路有很多，有电话线、⽹络线、电线等等，不同种类的电线它的布置⽅法、位置等都是不同的，所以我们在家装电路布线的时候，要根据实际的情况来布置线路。

在选择线路的时候，我们要选择质量⽐较好的，因为质量⽐较好的线路它的使⽤寿命⽐较长，⽽且使⽤起来⽐较放⼼。

电路设计和改造⼀直是装修的重点，不规范的布线和施⼯会影响到业主们⽇后的⽣活。

电路布线属于隐蔽⼯程，横平竖直是基本的要求，既要按照电路布线图来施⼯，同时⼜要遵循的布线原则。

1、⾸先要根据电路的⽤途进⾏电路定位，⽐如：哪⾥要开关、哪⾥要插座、哪⾥要灯等电⼯会根据你的要求进⾏定位。

2、开槽：定位完成后，电⼯根据定位和电路⾛向，开布线槽。

线路槽很有讲究，要横平竖直。

不过，规范的做法，尽量少开横槽，会影响墙的承受⼒。

开槽深度应⼀致，⼀般为PVC管直径+10mm，要求槽线笔直。

⾸先在墙⾯弹出控制线后，再⽤云⽯机切割墙⾯⼈⼯开槽。

3、线管：线管有冷弯管和PVC管两种，最好⽤315重型PVC管，冷弯管可以弯曲⽽不断裂，是布线的最好选择，因为它的转⾓是有弧度的，线可以随时更换，⽽不⽤开墙。

4、弯管：冷弯管要⽤弯管⼯具，弧度应该是线管直径的6倍，先排管，后⽤钢丝穿过，便于以后线路升级维修。

5、为防⽌信号⼲扰，强弱电的间距应为500mm，但很多施⼯达不到这个标准。

如果达不到，就要对弱电进⾏屏蔽处理。

6、强、弱电更不能同穿⼀根管内。

7、同⼀回路电线应穿⼊同根管内，电线总截⾯积(包括绝缘外⽪)不应超过管内截⾯积的40%。

8、同⼀室内的电源、电话、电视等插座⾯板应在同⼀⾼度，电源线及插座与电视线及插座的⽔平间距不应⼩于⼀个暗盒的距离。

9、PVC管应⽤管卡固定，它的接头均⽤配套接头，⽤PVC胶⽔粘牢，弯头要⽤弹簧弯曲，穿着绝缘鞋操作是很规范的。

10、穿⼊配管导线的接头应设在接线盒内，为了安全，暗盒内的线头要⽤胶布封好，并预留10-15公分长度的线头。

水电定位图送给准备装修的你，三十年水电老师傅看了都竖大拇指！水电定位是指插座开关，进出水口，水龙头的位置，这水电改造中最重要的一环。

越早完成水电定位，我们装修越方便，可以让师傅提前预估水电，避免工长多报费用，也可以方便我们提前预定家具、家电。

怎样进行合理的改造水电？小编为大家整理了一篇最强的水电点位攻略，三十年水电老师傅看了都竖大拇指，下面就让我们一起来学习吧！进出水口的点位1、常见面盆的进水口的点位高度离地45公分左右，这样铺完地砖它的高度安装浴室柜的时候也比较合适，不会太低压着浴室柜的底板，也不会太高顶着面盆。

还要确定一下左右的位置，以免太偏。

左右的位置取决于浴室柜的宽度。

如果走水电时还没有确定浴室柜的宽度，可以假定浴室柜的宽度是50公分，一般不会比这个更窄了，就是窄到了40公分的浴室柜，水口也不会露在浴室柜外面。

面盆进水口左冷右热，间距15公分。

但这里不是特别严格，因为水口到龙头是用软管连接的，间距远些近些不是特别重要，甚至为了让水管少出现焊点，走成了左冷右热也不碍事。

2、特殊水龙头的进水口的点位如果你要用这种少见的入墙式冷热水龙头，或其它特殊面盆，建议先买回来看看说再走水电，因为可能走法和用的管件各不相同。

这种进水口的位置要综合面盆来定，一定要准确，偏了没法改。

3、常见淋浴花洒进水口的点位80--120公分的离地高度，可根据家人的身高和习惯调整。

左右的距离确定要看空间的大小，离邻边的墙不要小于45公分，要不洗澡时会蹭到墙。

这个左热右冷不能颠倒。

中心间距15公分，误差绝对不能超过±2公分。

冷热水口的高度应该水平一致。

4、浴缸、特殊花洒的进水口的点位如果你要用浴缸或入墙式花洒，一定要先确定进出水方式，或先买回来看看说再走水路，因为这些设施的进水方式各不相同。

5、马桶的进水口点位马桶的进水孔都是在右侧（以蹲坐的方位来说），有的水电工图省事走到了左侧，或者走到了马桶后面碍事或太远难看。

家庭水电施工方案图示一、前期准备工作在进行家庭水电施工前，我们需要进行一些前期准备工作：1.工程规划与设计：根据家庭的布局和实际需求，绘制出家庭水电布置的施工图。

2.购买所需材料设备：根据施工图中标明的所需材料和设备清单，提前购买好所需的水电设备和材料，确保施工顺利进行。

3.安全措施：在施工过程中，必须注重安全。

我们要确保施工人员具备相关的安全意识，并佩戴好个人防护装备。

二、水电布置方案家庭水电布置方案是指将家庭中的水、电管线进行布置的方案。

下面是一个示例的家庭水电布置方案图示：如上图所示，我们可以看到家庭中的水电布置方案。

下面是对图中不同部分的详细说明：1.电源线路：电源线路从家庭电箱出发，分别连接到不同的房间和电器设备，以满足家庭用电的需求。

需要注意的是，电源线路需要使用符合国家标准的电线和插座，确保电器设备的安全使用。

2.照明灯具：照明灯具主要用于家庭的照明，如吊灯、壁灯、台灯等。

照明灯具的布置需要根据不同房间的用途和需求进行合理规划。

3.开关插座：开关插座用于控制电器设备的开关和供电。

在家庭水电布置中，需要合理安排开关插座的位置，以方便日常使用，并保持美观。

4.给水管线：给水管线负责将自来水引入家庭中的不同位置，如厨房、卫生间等。

在布置给水管线时，需要合理规划供水点和排水点，确保供水畅通，并避免漏水等问题。

5.排水管线：排水管线负责将家庭中产生的污水排出。

在布置排水管线时，需要合理规划管道的走向和坡度，以确保畅通排水，并避免堵塞。

三、施工流程与注意事项在进行家庭水电施工时，需要遵循以下施工流程与注意事项：1.清理施工区域：在施工前，需要清理施工区域，确保施工环境整洁，并移除施工区域中的障碍物。

2.按照施工图进行布置：根据前期规划的施工图，按照图纸上的要求进行水电布置。

在布置过程中，需要确保布置的精度和准确性。

3.安装设备和连接管线：在布置好水电管线后，需要安装相应的设备和连接管线。
