在线检测设备基本调试步骤
一、COD\氨氮在线分析仪
1、按键定义
Set—进入仪器设置界面
Esc—主要用于退出子菜单返回上级菜单或取消输入
Clear—主要用于清除当前数值
Meas—主要用于在设置界面按下该键则会退出到测量界面
Enter—确定
2、校准步骤
1）选择合适量程的校准液，将多通道选择阀的标液管插入校正液中。
2）修改分析仪量程与校正液标签一致：
在测量界面按“set”输入密码“111111”进入“仪器管理界面”，选择“系统设置”——“参数设置”——“量程范围”；
3）导入试剂两次：
从上步退出到“仪器管理界面”，选择“系统维护”——“试剂导入”；待导入完成再次选择“试剂导入”
4）试剂导入完成后在“系统维护”选项选择“手动校正”
5）待手动校正完成后选择“信号调整”
6）退出到测量界面
二、烟气在线分析仪。
污水处理系统COD在线监测系统运行质量的控制分析随着城市化进程的加快和工业化水平的提高，污水处理系统的作用越来越受到重视。
污水处理系统的运行质量直接关系到环境保护和人民生活的质量。
而COD（Chemical Oxygen Demand，化学需氧量）是评价水体中有机物污染程度的指标之一，其在线监测系统的运行质量对于污水处理系统的运行效果和环境保护至关重要。
本文将围绕污水处理系统COD在线监测系统的运行质量进行控制分析。
污水处理系统COD在线监测系统的运行质量受到多方面因素的影响。
包括传感器的精度与稳定性、数据采集系统的准确性、监测点的设置位置和数量、监测周期的选择等。
传感器的精度与稳定性是COD在线监测系统的核心，它直接影响到监测数据的准确性。
只有具备较高的精度和稳定性，才能保证监测数据的真实可靠。
数据采集系统也是影响运行质量的关键因素，它需要能够稳定可靠地采集传感器产生的数据，并且具备较高的准确性。
监测点的设置位置和数量也极为重要，它应当能够充分覆盖整个污水处理系统，保证监测数据的全面性和代表性。
监测周期的选择则需要根据具体情况进行合理的设置，以实时监测并反映系统运行状态。
污水处理系统COD在线监测系统的运行质量应当进行系统的质量控制，以保证其稳定和可靠的运行。
需要加强对传感器的维护和保养工作，保证其精度和稳定性。
数据采集系统也需要定期进行检查和维护，以确保数据的准确性和可靠性。
应当加强对监测点的管理和维护，确保监测数据的全面性和代表性。
监测周期的选择也需要不断进行调整和优化，以适应系统运行状态和要求。
还需要建立健全的数据分析和处理机制，将监测数据进行及时、准确的分析，及时发现并解决问题。
在进行污水处理系统COD在线监测系统的运行质量控制分析时，可以借鉴国内外先进的管理经验和技术手段，以提高系统的稳定性和可靠性。
可以引进国外先进的传感器和数据采集系统，以提高系统的监测精度和准确性。
还可以借鉴其他行业的管理经验，建立科学的数据分析和处理体系，提高对监测数据的利用效率。
xxx公司COD、氨氮调试报告xxx保科技有限公司一、调试实验目的通过在COD、氨氮在线监测仪整机上测量标样浓度，测试COD、氨氮在线监测仪整机的各项性能参数，进而验证整机的可行性。
二、仪器工作原理COD、氨氮水质在线监测仪，由化学流路系统，电路系统以及试剂箱体三部分组成。
化学流路系统安装在机箱中部。
它包括恒温加热器、泵、电磁阀、化学管路、极谱检测仪、试剂桶等。
仪器的下部为纯水桶及废液桶箱体，从左至右分别为纯水桶，废液桶。
输出电路通过光电隔离将测量结果、运行状态等信号转换成模拟信号、数字信号或开关信号传送给外接的设备以便对被测参数进行远程监控。
三、调试实验内容用已知浓度的标准溶液检验整机的准确性和稳定性，然后验证整机的可行性，具体包括：24h漂移、重复性误差、示值误差。
四、实验条件1、环境温度：在10℃到30℃之间，温度变化在土5℃/天以内2、相对湿度：在（65±20）%以内3、电压规定的电压：（220±10%)V。
4、电源频率规定的频率：(50±1%)Hz五、实验步骤对仪器进行维护对仪器进行标准溶液和空白标定，标定后进行设备调试检验以求结果达到范围。
六、排污企业基本情况排污企业基本情况七、调试性能指标水污染源在线监测仪器调试期性能指标注：水污染源在线监测仪器24h漂移、重复性、示值误差性能指标引用标准HJ 353-2019废水安装技术规范HJ 377-2019化学需氧量（CODCr）水质在线自动监测仪技术要求及检测方法八、在线监测设备基本情况在线监测设备基本情况九、在线监测仪器24 h 漂移调试记录水污染源在线监测仪器24 h 漂移考核表十、在线监测仪器重复性调试记录水污染源在线监测仪器重复性考核表十一、在线监测仪器示值误差调试记录水污染源在线监测仪器示值误差考核表调试人员：________________。
惠东县无害化垃圾处理场渗滤液处理中心在线监控系统建设安装调试报告按照国家环保要求以及《在线监测系统的安装调试规范（试行）》，我公司在建厂后就在总排口安装在线监测系统一套。
一、安装系统包括：COD在线分析仪氨氮在线分析仪总磷在线分析仪超声波明渠流量计PH计污染源在线监控数据采集传输仪二、设备的安装：1.COD设备的安装A.拆箱检查所有备品备件齐全;B.配制重铬酸钾-硫酸汞溶液、硫酸银溶液、邻苯标液、空白溶液、蒸馏水等，并将试剂装入制定容器中待用。
C.安装加热装置器件、检查设备内部线路完好加入蒸馏水等。
D.取水系统的安装：设备采用370W潜水泵，取样位置设立于外排废水总排口内，距监测房20m内；安装好取水管路系统，并由COD装置自动输出信号控制潜水泵自动取水；通电检查取水流量适中、压力满足在线取水要求。
E.设备以数字信号传输方式通过以太网数据采集传输平台与在线监控平台联网。
2.氨氮设备的安装A.拆箱检查所有备品备件齐全;B.配制纳氏显色剂溶液、酒石酸钾纳掩蔽剂溶液、硫代硫酸钠清洗剂试剂、标液、蒸馏水，并将试剂装入制定容器中待用。
C.取水系统的安装：设备采用370W潜水泵，取样位置设立于外排废水总排口内，距监测房20m内；安装好取水管路系统，并由氨氮预处理装置自动输出信号控制潜水泵自动取水；通电检查取水流量适中、压力满足在线取水要求。
D.设备以数字信号传输方式通过以太网数据采集传输平台与在线监控平台联网。
3.总磷设备的安装A.拆箱检查所有备品备件齐全;B.配制钼酸盐溶液、过硫酸钾溶液、抗坏血酸溶液、标液，并将试剂装入制定容器中待用。
C.安装加热装置器件、检查设备内部线路完好加入蒸馏水等。
D.取水系统的安装：设备采用370W潜水泵，取样位置设立于外排废水总排口内，距监测房20m内；安装好取水管路系统，并由总磷预处理装置自动输出信号控制潜水泵自动取水；通电检查取水流量适中、压力满足在线取水要求。
E.设备以模拟信号传输方式通过以太网数据采集传输平台与在线监控平台联网。
COD在线监测仪调试运行报告一、调试部分1.硬件调试在COD在线监测仪的硬件调试环节中，首先需要确认设备的电源连接是否正常，接口是否接触良好。
然后，使用调试工具对设备进行测试，确保各个传感器的连接没有问题。
对于传感器的校准，需要根据厂家提供的校准方法进行操作，并保证校准的准确性。
2.软件调试软件调试是整个COD在线监测仪调试过程中一个非常重要的部分。
首先，需要确保设备的固件已经正确安装，可以正常启动。
然后，在设备的操作界面上进入设置菜单，对设备进行相应的配置。
这包括设置COD检测的时间间隔、报警阈值等。
在软件的调试过程中，还需要连接监测仪与计算机，通过相应的软件进行数据传输和存储。
确保监测数据能够准确显示在计算机上，并能够实时更新。
同时，对于设备的数据处理算法，也需要进行验证和优化，以保证监测结果的准确性和稳定性。
二、运行部分1.监测环境准备在进行COD在线监测仪的运行之前，需要进行相应的环境准备工作。
首先，需要选择合适的监测点位，确保监测仪可以覆盖到需要监测的区域。
同时，还需要安装相应的样品采集装置，确保可以准确采集水样。
2.监测仪操作在进行COD在线监测仪的运行过程中，首先需要按照监测仪的操作说明书进行正确的操作。
具体包括打开监测仪的电源及软件，确保设备正常工作。
然后，将采集到的水样送入监测仪中进行测试，并在计算机上观察监测数据的实时变化。
3.数据分析与报告生成根据COD在线监测仪的监测结果，可以对监测数据进行分析和处理。
首先，可以根据检测结果进行污染源的识别和定位，找出可能存在的污染源，并采取相应的措施进行治理。
其次，可以进行数据统计，对COD浓度的变化进行分析。
通过分析COD浓度的变化趋势，可以判断水体的污染程度，并对水体的水质进行评估。
最后，根据监测数据生成相应的报告。
报告应包括监测仪的使用情况、监测数据的分析结果以及监测过程中的问题和改进意见等。
同时，报告还应包括监测仪的校准记录和维护记录，以供后续参考。
COD在线监测仪调试运行报告
调试单位：北京鑫恒创北拓电子技术有限公司
调试日期：2011.8.2-2011.8.6
高阳县碧水蓝天水务有限公司安装的COD在线监测仪是美国HACH（哈西）公司）产品。
主要特点如下：
1.基本原理
水样、重铬酸钾消解溶液、硫酸银溶液（硫酸银作为催化剂加入可以更有效地氧化直链脂肪化合物）、以及浓硫酸的混合液加热到175℃，重铬酸离子起氧化作用时会改变颜色，分析仪检测这个颜色改变。
消耗的重铬酸离子量相应于可氧化的有机物量。
2.安装
⑴选择与样品源尽可能近的位置安装分析仪以减少分析延迟。
⑵选择与排放口较近的位置安装分析仪。
⑶安装位置温度在5~40℃范围内。
⑷安装在干燥的地点，避免阳光直射。
4.主要技术指标
3.仪器尺寸：
5.仪器安装调试
COD在线仪调试安装后，经15天的试运行后，对仪器进行了零点漂移、量程漂移和重复性的测定，具体数据如下：
现场检测记录
00
11
注：单位：mg/L
经过对两台仪器所测数据进行整理分析，零点漂移均在2％以内，量程漂移均在以5％内，重现性为5％内，均符合COD在线监测仪的验收标准，特此说明。
北京鑫恒创北拓电子技术有限公司
2011年8月6日。
污水处理系统COD在线监测系统运行质量的控制分析一、引言污水处理系统是城市生活污水的重要处理设施，通过对污水进行处理，可以有效净化水质，保护环境。
在污水处理系统中，COD（化学需氧量）是衡量污水中有机物含量的重要指标之一，它反映了污水中有机物被氧化分解的难易程度。
为了确保污水处理系统的正常运行，保证出水水质符合国家标准，对COD进行在线监测是至关重要的。
本文将重点分析污水处理系统COD在线监测系统的运行质量控制，以期提高污水处理系统的运行效率和出水水质。
二、污水处理系统COD在线监测系统的组成及原理COD在线监测系统是利用专业的仪器设备，通过对取样水进行化学分析，实时监测污水中COD的含量。
其主要组成部分包括采样系统、样品处理系统、化学分析系统和数据处理系统。
采样系统负责取样，样品处理系统对取样液进行处理，化学分析系统进行COD含量检测，数据处理系统对监测数据进行存储和分析。
三、污水处理系统COD在线监测系统的运行质量控制1. 仪器设备的维护和保养COD在线监测系统的仪器设备需要定期进行维护和保养，以确保其正常运行和可靠性。
对于采样系统，需要定期清洗取样管道和容器，防止污水或者杂质堵塞管道或者对取样液产生影响。
对于化学分析系统，需要定期更换试剂和标准品，保证测试准确性。
同时需要定期对仪器进行检验校正，以保证测量精度。
2. 操作人员的培训和管理COD在线监测系统的运行质量还受操作人员的技能和管理水平的影响。
对操作人员进行专业的培训十分重要，使其能够熟练掌握仪器设备的操作方法和维护保养要点。
制定严格的操作规程和管理制度，确保操作人员按照标准操作，严格遵守操作规程，确保监测数据的准确性和可靠性。
3. 样品取样的合理性和准确性样品取样的合理性和准确性对监测结果的可靠性至关重要。
在取样点的选择上，需要根据实际情况和监测需求，选择合适的取样点进行取样，确保取得的样品能够代表污水处理系统的整体水质。
同时需要注意取样容器的材质和干净程度，避免样品受到外部污染或者杂质的影响。

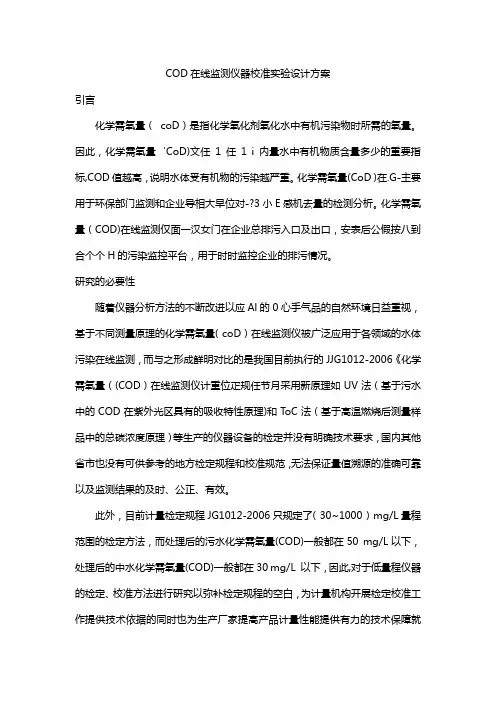

COD在线监测仪器校准实验设计方案引言化学需氧量（coD）是指化学氧化剂氧化水中有机污染物时所需的氧量。
因此，化学需氧量‘CoD)文任1任1 i内量水中有机物质含量多少的重要指标,COD值越高，说明水体受有机物的污染越严重。
化学需氧量(CoD )在.G-主要用于环保部门监测和企业导相大早位对-?3小E感机去量的检测分析。
化学需氧量（COD)在线监测仅面一汉女门在企业总排污入口及出口，安表后公假按八到合个个H的污染监控平台，用于时时监控企业的排污情况。
研究的必要性随着仪器分析方法的不断改进以应Al的0心手气品的自然环境日益重视，基于不同测量原理的化学需氧量( coD）在线监测仪被广泛应用于各领域的水体污染在线监测，而与之形成鲜明对比的是我国目前执行的JJG1012-2006《化学需氧量（(COD）在线监测仪计重位疋规任节月采用新原理如UV法（基于污水中的COD在紫外光区具有的吸收特性原理)和ToC法（基于高温燃烧后测量样品中的总碳浓度原理）等生产的仪器设备的检定并没有明确技术要求，国内其他省市也没有可供参考的地方检定规程和校准规范，无法保证量值溯源的准确可靠以及监测结果的及时、公正、有效。
此外，目前计量检定规程JG1012-2006只规定了( 30~1000 ) mg/L量程范围的检定方法，而处理后的污水化学需氧量(COD)一般都在50 mg/L以下，处理后的中水化学需氧量(COD)一般都在30 mg/L 以下，因此,对于低量程仪器的检定、校准方法进行研究以弥补检定规程的空白，为计量机构开展检定校准工作提供技术依据的同时也为生产厂家提高产品计量性能提供有力的技术保障就显得格外重要。
研究的主要创新点1.增选葡萄糖溶液作为校准用标准物质由于葡萄糖分子中含有的醛基具有很强的还原性,能与重铬酸钾水溶液发生还原反应:CH,OH(CHOH),CHO+2Cr,O,(加热消解）+4H→6CO,+8H,O+4Cr社，使分子中的六价铬定量的被还原成三价铬，因此在采用国家计量检定规程规定的COD标准溶液标准物质的基础上，我们增选具有国家一级标准物质认定证书的葡萄糖纯度标准物质( GBW10062,U≤3%，k=2）作为计量标准，以实现不同测量原理、测量范围的在线监测仪的校准。
附件2水污染源自动监控仪器调试检测报告项目名称：建设单位：编制单位：编制日期：年月日1、调试检测结果。
表一水污染源自动监控仪器零点漂移、量程漂移检测测试人员生产厂测试地点型号、编号测试位置名称、原理零点校正液名称（浓度）量程校正液名称（浓度）注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。
建设单位公章：日期：表二水污染源自动监控仪器重复性检测测试人员生产厂测试地点型号、编号测试位置名称、原理零点校正液名称（浓度）量程校正液名称（浓度）注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。
建设单位公章：日期：2、对实施自动监控的废水的各个污染因子的实际浓度范围值及废水所执行的具体标准做详细的说明。
3、如果使用紫外（UV）吸收水质自动在线监测仪，应完成紫外（UV）吸收水质自动在线监测仪与CODCr 转换系数的校准。
水污染源化学需氧量在线设备如果使用UV法，则必须对UV法的具体类型加以说明（包括需要说明质控样比对时标准溶液需要的量）。
4、备注（与评价水污染源自动监控系统的性能相关的其它信息）。
附件3烟气CEMS调试检测报告项目名称：建设单位：编制单位：编制日期：年月日1、调试检测结果表1颗粒物CEMS零点和跨度漂移检测测试人员CEMS生产厂测试地点CEMS型号、编号测试位置标准值CEMS原理注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。
建设单位公章：日期：表2参比方法校验颗粒物CEMS测试人员CEMS生产厂测试地点CEMS型号、编号测试位置CEMS原理参比方法仪器生产厂型号、编号原理注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。
建设单位公章：日期：表3气态污染物CEMS（含氧量或CO2）零点和跨度漂移检测测试人员CEMS生产厂测试地点CEMS型号、编号测试位置CEMS原理标准气体浓度或校准器件的已知响应值污染物名称注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。

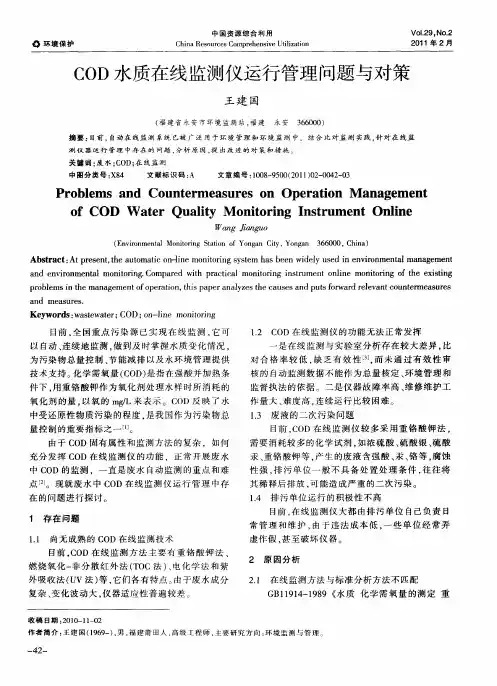

--●目前,全国重点污染源已实现在线监测,它可以自动、连续地监测,做到及时掌握水质变化情况,为污染物总量控制、节能减排以及水环境管理提供技术支持。
化学需氧量(COD)是指在强酸并加热条件下,用重铬酸钾作为氧化剂处理水样时所消耗的氧化剂的量,以氧的mg/L 来表示。
COD 反映了水中受还原性物质污染的程度,是我国作为污染物总量控制的重要指标之一[1]。
由于COD 固有属性和监测方法的复杂,如何充分发挥COD 在线监测仪的功能,正常开展废水中COD 的监测,一直是废水自动监测的重点和难点[2]。
现就废水中COD 在线监测仪运行管理中存在的问题进行探讨。
1存在问题1.1尚无成熟的COD 在线监测技术目前,COD 在线监测方法主要有重铬酸钾法、燃烧氧化-非分散红外法(TOC 法)、电化学法和紫外吸收法(UV 法)等,它们各有特点。
由于废水成分复杂、变化波动大,仪器适应性普遍较差。
1.2COD 在线监测仪的功能无法正常发挥一是在线监测与实验室分析存在较大差异,比对合格率较低,缺乏有效性[3],而未通过有效性审核的自动监测数据不能作为总量核定、环境管理和监督执法的依据。
二是仪器故障率高、维修维护工作量大、难度高,连续运行比较困难。
1.3废液的二次污染问题目前,COD 在线监测仪较多采用重铬酸钾法,需要消耗较多的化学试剂,如浓硫酸、硫酸银、硫酸汞、重铬酸钾等,产生的废液含强酸、汞、铬等,腐蚀性强,排污单位一般不具备处置处理条件,往往将其稀释后排放,可能造成严重的二次污染。
1.4排污单位运行的积极性不高目前,在线监测仪大都由排污单位自己负责日常管理和维护,由于违法成本低,一些单位经常弄虚作假,甚至破坏仪器。
2原因分析2.1在线监测方法与标准分析方法不匹配GB11914-1989《水质化学需氧量的测定重COD 水质在线监测仪运行管理问题与对策王建国(福建省永安市环境监测站,福建永安366000)摘要:目前,自动在线监测系统已被广泛用于环境管理和环境监测中。
污水处理系统COD在线监测系统运行质量的控制分析随着城市经济的快速发展，废水排放量也显著增加。
治理废水必不可少，而在线监测系统是治理的重要手段之一。
在现代城市化管理中，COD（化学需氧量）可作为废水污染程度的一个重要指标，因此，实现COD在线监测系统的运行质量控制是当前污水处理系统改善水质、实现节能减排、强化环保措施的重要环节。
本文主要围绕COD在线监测系统的运行质量控制展开论述，旨在探讨该系统的运行质量控制方法，提高水质监测和管理水平。
一、COD在线监测系统介绍COD在线监测系统是一种能够实时检测废水中COD浓度的设备，通过对COD的监测与分析，能够深入研究废水中污染物的成分，提高废水治理效率。
最终达到水质监控的目的。
在质量监控方面，COD在线监测系统可通过实时数据显示，并配合专业的软件分析，及时发现废水排放质量问题，并及时采取相应的措施加以改善。
COD在线监测系统的运行质量主要包括以下几方面：（一）设备的维护保养废水处理设备在运行过程中容易堵塞、漏水等故障。
定期对在线监测系统进行设备维护和保养，能够保证设备正常的运行和使用寿命，减少维修次数和成本。
同时加强维护保养也有助于提高COD监测的准确性，为相关部门提供准确的数据支持。
（二）现场操作人员技术水平现场操作人员技术水平对于监测系统的运行质量控制也起着至关重要的作用。
合理的培训和管理可以帮助工作人员了解系统运作过程，减少操作失误，提高监测的准确性和可靠性。
此外，定期对现场操作人员进行技术技能培训，以及对操作人员进行定期考核，能够及时发现并纠正操作中的不足之处，确保系统的可靠性和准确性。
（三）数据的准确和真实性在线监测系统重要目的是实时检测COD数据，监测数据的准确性和真实性是监测过程中最需要注意的问题，影响在线监测系统运行质量的核心因素。
因此，在设置COD在线监测系统时必须考虑所选采样点的合理性和采样频率的合理性，通过采用优质的传感器，提高监测数据的准确性和可靠性。
化学需氧量在线自动监测仪检定装置技术报告化学需氧量(COD)是一种评估水体或废水污染程度的指标。
COD测定是指将样品中的有机物氧化至水和二氧化碳，测定其消耗的氧量。
因此，COD在线自动监测仪对于水环境的监测具有重要意义。
本技术报告将介绍COD在线监测仪检定装置的设计原理和实验结果。
一、设计原理COD在线自动监测仪检定装置的设计原理主要包括样品供给系统、反应系统、检测系统和控制系统。
1.样品供给系统：该系统负责将待测样品输入至反应系统。
通常采用定量进样装置，确保每次进样的样品量相同。
2.反应系统：样品进入反应池，在其中进行化学氧化反应。
常用的氧化剂包括高锰酸钾、硫酸铜等。
反应过程需要控制时间和温度。
3.检测系统：该系统主要测量反应后产生的二氧化碳量。
常用的检测方法包括红外光吸收法、溶解氧法和电化学法。
其中，红外光吸收法是较为常用的方法。
4.控制系统：控制系统负责监测和控制整个检定装置的运行状态。
通常使用微处理器控制，实现对进样、反应时间、温度和检测等参数的自动控制和记录。
二、实验结果实验使用了一台COD在线自动监测仪，并设计了相应的检定装置进行实验。
实验测试了样品供给系统、反应系统和检测系统的性能。
1.样品供给系统实验：实验参数为进样量和进样时间。
通过在不同条件下进行实验，测量反应后二氧化碳的产生量。
实验结果显示，在进样量为10mL且进样时间为5s时，得到的二氧化碳产生量最大。
2.反应系统实验：实验参数为反应时间和反应温度。
通过在不同条件下进行实验，测量反应后二氧化碳的产生量。
实验结果显示，在反应时间为30分钟且反应温度为40℃时，得到的二氧化碳产生量最大。
3.检测系统实验：实验采用红外光吸收法进行二氧化碳的测量。
通过在不同浓度下进行实验，测量反应后产生的二氧化碳量与实际浓度之间的关系。
实验结果显示，测量值与实际浓度之间具有良好的线性关系。
综上所述，本技术报告介绍了COD在线自动监测仪检定装置的设计原理和实验结果。
水质(COD)在线自动监测仪使用说明1. COD自动分析管理系统主界面开机后，系统软件自动运行，进入如下界面：进入主界面后，通过点击界面上的按钮，来实现不同的功能。
2．登陆在触摸屏上点击“登陆”按钮后，出现如下界面。
通过输入系统默认的原密码（原密码为lf），点击确定后，登陆系统成功，此时主界面如下。
在界面的右边区域出现了一些设置选项，通过点击不同的设置按钮可以实现不同的设置。
下面依次说明各个点击按钮的作用。
3．通道定义在界面上显示的通道号为实际的电磁阀的通道号，在修改通道定义时请确保输入的字符为整数。
4．时间定义5．试剂定义和试剂校正试剂容量定义和试剂存量校正的目的是提醒操作者当前各试剂的存量，如果三种试剂中大于或等于一种试剂容量为0，那么自动分析过程将不能继续。
操作者可以通过各试剂容量和存量值来判断是否需要加入试剂。
6．线性校正在本界面中按下“计算”按钮后，将自动绘制校正曲线，并根据最小二乘法计算校正直线的K值、b值以及相关系数。
按下“计算”按钮后显示界面如下。
在每台机器投入使用前，需要对每个光检盒进行线性校正，需要测量5个邻苯样本并确定它们吸光度（k＝1，b＝0的COD值）。
校正曲线第一步：测量吸光度时需要将k值设为1，b值设为0。
此时可以直接将上面显示界面中的k值、b值直接改为1和0，并按下“保存”按钮这样k值和b值就可以保存。
保存以后就可以退出本界面。
校正曲线第二步：取5个邻苯样本，进行COD分析，得出5个样本的吸光度值。
校正曲线第三步：将样本的吸光度值填入到下面界面中。
按下计算“按钮”后，进入校正直线界面。
在本界面中可以得到校正直线的k值、b值、相关系数值。
只有相关系数值大于0.99而且线性校正曲线图中的5个蓝色点非常靠近黑色的直线，这5个邻苯样本的吸光度值才有效，否则需要修改重新进行邻苯吸光度值的标定。
按下“保存”按钮后，保存计算后的k值、b值，然后就可以退出本界面。
7．工作参数在本界面中可以设定系统进行自动分析的工作时间等参数。
COD在线监测仪调试运行报告[标题][引言]本报告旨在总结和分析COD在线监测仪的调试运行情况。
COD在线监测仪是一种用于测量水体中化学需氧量（Chemical Oxygen Demand，COD）的仪器设备，其准确性和稳定性对于环境保护和水质监测具有重要意义。
经过一段时间的调试运行，我们对COD在线监测仪的性能和参数进行了全面评估和测试，下面是我们的调试运行报告。
[方法]1.设置参数：根据监测需求，我们根据水体的实际情况和监测要求设置了COD在线监测仪的参数，包括采样周期、样品量和校准系数等。
2.校准操作：在调试之前，我们必须进行仪器的校准操作，以确保监测结果的准确性。
我们按照操作手册的要求进行了零点校准和标准液校准，并记录了校准结果。
3.数据获取：我们将COD在线监测仪安装在水体中，并设定好采样周期。
仪器会按照设定的周期进行自动采样，并将采集到的数据记录下来。
4.数据分析：我们将采集到的数据导入计算机软件进行分析，并绘制出时间与COD浓度的曲线图和统计图。
通过这些图表我们可以了解水体中COD的变化趋势和浓度分布。
5.故障排除：在调试运行过程中，我们遇到了一些仪器故障，例如测量值异常或者数据记录不完整等。
我们通过检查仪器的连接、更换传感器以及重新校准等方法解决了这些问题。
1.参数设置：通过对水体的采样需求和监测要求的分析，我们合理设置了COD在线监测仪的参数，以确保监测的精确性和满足实际需求。
2.校准结果：通过零点校准和标准液校准，我们获得了仪器的校准系数以及校准曲线。
校准结果显示，仪器的准确性和稳定性在可接受范围内。
3.数据分析：我们分析了一段时间内的监测数据，并生成了COD浓度随时间变化的曲线图和统计图。
通过统计图我们可以清楚地看到COD浓度的分布情况和变化趋势。
4.故障排除：在调试运行过程中，我们遇到的故障主要是由于仪器连接不良或者传感器故障导致的。
通过检查和更换部件，我们成功地解决了这些故障。
污水处理系统COD在线监测系统运行质量的控制分析随着城市规模不断扩大，工业化的加速，环境污染问题也逐渐严重化，污水处理成为了一个重要的问题。
为了达到治理污水的目的，在污水处理过程中，COD削减是一项关键环节。
COD即化学需氧量，是测定污水中有机物浓度的一项重要指标。
COD在线监测系统的存在将有助于优化污水处理过程中的COD削减效果，提高污水处理质量。
COD在线监测系统可以实时监测COD浓度的变化，提供实时数据支持，是实现污水处理系统控制一个重要的手段。
该系统在污水处理过程中具有很大的作用，它通过监测COD 的变化及时调整处理方案，优化COD 的削减。
因此，对COD在线监测系统的运行质量的控制分析具有很重要的意义。
下面我们就对该系统的质量控制进行分析。
1. COD在线监测系统的正确安装位置COD在线监测系统的安装位置应选在进水口或出水口，这是因为监测这两点的COD浓度能够反映处于污水处理过程的状态，提供有价值的数据信息。
如果安装到几个中间某一个位置，则可能无法正确反映COD的变化情况，降低监测精度。
2. 日常维护COD在线监测系统在处理过程中需要经常进行维护和保养，否则，COD的数据结果将会出现大幅误差。
比如，感应光谱仪需要定期校准，保证测量的准确性；光路需要清洁，保证COD在线监测的准确性，避免测量产生误差。
3. 安全运行COD在线监测系统应能够保证安全运行，防止出现意外事故。
系统的能耗、散热、电磁兼容性、电气安全等要求应得到充分考虑。
定期检查和维护也应得到重视，避免出现安全隐患。
4. 系统集成COD在线监测系统经常与其他污水处理设备进行集成，集成后能够为整个污水处理过程提供更好的控制效果，保证设备的协同作用。
可通过建立数据接口和信息交换机制，与其他设备进行信息交换，实现互动控制。
总之，COD在线监测系统的正确安装位置、日常维护、安全运行和系统集成需要得到重视，因为这些因素会影响系统的监测效果。
COD在线监测仪调试运行报告
调试单位：北京鑫恒创北拓电子技术有限公司
调试日期：2011.8.2-2011.8.6
高阳县碧水蓝天水务有限公司安装的COD在线监测仪是美国HACH（哈西）公司）产品。
主要特点如下：
1.基本原理
水样、重铬酸钾消解溶液、硫酸银溶液（硫酸银作为催化剂加入可以更有效地氧化直链脂肪化合物）、以及浓硫酸的混合液加热到175℃，重铬酸离子起氧化作用时会改变颜色，分析仪检测这个颜色改变。
消耗的重铬酸离子量相应于可氧化的有机物量。
2.安装
⑴选择与样品源尽可能近的位置安装分析仪以减少分析延迟。
⑵选择与排放口较近的位置安装分析仪。
⑶安装位置温度在5~40℃范围内。
⑷安装在干燥的地点，避免阳光直射。
4.主要技术指标
3.仪器尺寸：
5.仪器安装调试
COD在线仪调试安装后，经15天的试运行后，对仪器进行了零点漂移、量程漂移和重复性的测定，具体数据如下：
现场检测记录
0 0
1 1
注：单位：mg/L
经过对两台仪器所测数据进行整理分析，零点漂移均在2％以内，量程漂移均在以5％内，重现性为5％内，均符合COD在线监测仪的验收标准，特此说明。
北京鑫恒创北拓电子技术有限公司
2011年8月6日。
