下载文档原格式

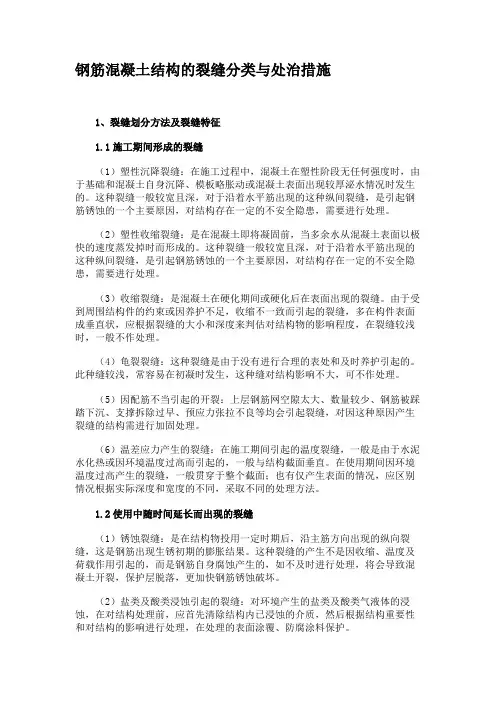

钢筋混凝土结构的裂缝分类与处治措施1、裂缝划分方法及裂缝特征1.1施工期间形成的裂缝（1）塑性沉降裂缝：在施工过程中，混凝土在塑性阶段无任何强度时，由于基础和混凝土自身沉降、模板略胀动或混凝土表面出现较厚泌水情况时发生的。
这种裂缝一般较宽且深，对于沿着水平筋出现的这种纵间裂缝，是引起钢筋锈蚀的一个主要原因，对结构存在一定的不安全隐患，需要进行处理。
（2）塑性收缩裂缝：是在混凝土即将凝固前，当多余水从混凝土表面以极快的速度蒸发掉时而形成的。
这种裂缝一般较宽且深，对于沿着水平筋出现的这种纵间裂缝，是引起钢筋锈蚀的一个主要原因，对结构存在一定的不安全隐患，需要进行处理。
（3）收缩裂缝：是混凝土在硬化期间或硬化后在表面出现的裂缝。
由于受到周围结构件的约束或因养护不足，收缩不一致而引起的裂缝，多在构件表面成垂直状，应根据裂缝的大小和深度来判估对结构物的影响程度，在裂缝较浅时，一般不作处理。
（4）龟裂裂缝：这种裂缝是由于没有进行合理的表处和及时养护引起的。
此种缝较浅，常容易在初凝时发生，这种缝对结构影响不大，可不作处理。
（5）因配筋不当引起的开裂：上层钢筋网空隙太大、数量较少、钢筋被踩踏下沉、支撑拆除过早、预应力张拉不良等均会引起裂缝，对因这种原因产生裂缝的结构需进行加固处理。
（6）温差应力产生的裂缝：在施工期间引起的温度裂缝，一般是由于水泥水化热或因环境温度过高而引起的，一般与结构截面垂直。
在使用期间因环境温度过高产生的裂缝，一般贯穿于整个截面；也有仅产生表面的情况，应区别情况根据实际深度和宽度的不同，采取不同的处理方法。
1.2使用中随时间延长而出现的裂缝（1）锈蚀裂缝：是在结构物投用一定时期后，沿主筋方向出现的纵向裂缝，这是钢筋出现生锈初期的膨胀结果。
这种裂缝的产生不是因收缩、温度及荷载作用引起的，而是钢筋自身腐蚀产生的，如不及时进行处理，将会导致混凝土开裂，保护层脱落，更加快钢筋锈蚀破坏。
（2）盐类及酸类浸蚀引起的裂缝：对环境产生的盐类及酸类气液体的浸蚀，在对结构处理前，应首先清除结构内已浸蚀的介质，然后根据结构重要性和对结构的影响进行处理，在处理的表面涂覆、防腐涂料保护。

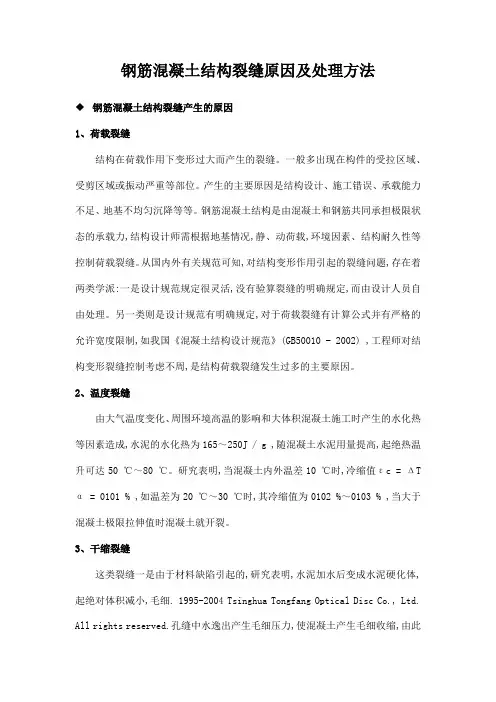

钢筋混凝土结构裂缝原因及处理方法钢筋混凝土结构裂缝产生的原因1、荷载裂缝结构在荷载作用下变形过大而产生的裂缝。
一般多出现在构件的受拉区域、受剪区域或振动严重等部位。
产生的主要原因是结构设计、施工错误、承载能力不足、地基不均匀沉降等等。
钢筋混凝土结构是由混凝土和钢筋共同承担极限状态的承载力,结构设计师需根据地基情况,静、动荷载,环境因素、结构耐久性等控制荷载裂缝。
从国内外有关规范可知,对结构变形作用引起的裂缝问题,存在着两类学派:一是设计规范规定很灵活,没有验算裂缝的明确规定,而由设计人员自由处理。
另一类则是设计规范有明确规定,对于荷载裂缝有计算公式并有严格的允许宽度限制,如我国《混凝土结构设计规范》(GB50010 - 2002) ,工程师对结构变形裂缝控制考虑不周,是结构荷载裂缝发生过多的主要原因。
2、温度裂缝由大气温度变化、周围环境高温的影响和大体积混凝土施工时产生的水化热等因素造成,水泥的水化热为165～250J / g ,随混凝土水泥用量提高,起绝热温升可达50 ℃～80 ℃。
研究表明,当混凝土内外温差10 ℃时,冷缩值ε c = ΔT α = 0101 % ,如温差为20 ℃～30 ℃时,其冷缩值为0102 %～0103 % ,当大于混凝土极限拉伸值时混凝土就开裂。
3、干缩裂缝这类裂缝一是由于材料缺陷引起的,研究表明,水泥加水后变成水泥硬化体,起绝对体积减小,毛细. 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.孔缝中水逸出产生毛细压力,使混凝土产生毛细收缩,由此引起水泥砂浆的干缩值为011 %～012 % ,混凝土的干缩值为0104 %～0106 % ,而混凝土的极限拉伸值只有0101 %～0102 % ,所以引起干缩裂缝。
4、沉降裂缝现浇构件因地基或砌体过大不均匀沉降;模板刚度不足、支撑间距大、支撑松动、过早拆模等,均可导致产生沉降裂缝。
