干式变压器设备巡检记录设备信息：设备名称：干式变压器设备型号：XXX设备编号：XXX所属电站：XXX巡检时间：XXXX年XX月XX日巡检人员：XXX一、外观及环境检查1.检查变压器外部表面是否清洁，无油污、灰尘等污物。
2.检查变压器周围环境是否整洁，无堆放物品、杂草等。
3.检查变压器周围是否有异味或异常气体。
二、温度检查1.使用红外热像仪对变压器进行热成像检测，并记录各部位的温度。
2.检查变压器壳体温度是否正常，是否存在热点。
三、冷却系统检查1.检查变压器风扇是否正常运转，是否存在异响或磨损。
2.检查冷却器是否清洁无积尘，水路是否通畅。
3.检查冷却系统的水位是否在正常范围内。
四、绝缘检查1.使用绝缘电阻计测试变压器的绝缘电阻，并记录测试结果。
2.检查变压器绝缘体是否完好无损。
3.检查变压器绝缘子是否正常，无破损或裂纹。
五、接地系统检查1.检查变压器接地引线是否牢固，接地电阻是否在正常范围内。
2.检查变压器接地装置是否正常，无松动或损坏。
六、其他检查1.检查变压器油位是否正常，是否需要添加或更换绝缘油。
2.检查变压器的保护及监控设备是否正常运行。
3.检查变压器的连接螺栓是否松动，有无腐蚀现象。
七、巡检结论和建议根据以上检查内容，对干式变压器的运行状况进行评估，列出巡检结论并提出针对性的维护建议。
巡检结论：1.外观及环境良好，无异常情况。
2.温度正常，无热点。
3.冷却系统正常运行，无异响。
4.绝缘状况良好，绝缘电阻满足要求。
5.接地系统正常，接地电阻合格。
6.油位正常，无需添加或更换绝缘油。
7.保护及监控设备正常运行。
8.连接螺栓无松动，无腐蚀现象。
维护建议：1.定期清洁变压器外表面，保持干净。
2.继续监测变压器温度，预防异常情况发生。
3.定期清洗冷却器，保证水路通畅。
4.根据绝缘电阻测试结果，决定是否进行绝缘维修或更换。
5.定期检查接地系统，确保接地装置良好连接。
6.根据运行情况，定期检查油位并更换绝缘油。
变配电房巡视记录表标题：变配电房巡视记录表一、巡视时间本次巡视时间为2023年4月19日，上午9点至下午3点。
二、巡视人员参与本次巡视的电力工程师有小李、小张、和小王。
三、被巡视设备名称本次巡视的设备为变配电房的高压配电系统、变压器、低压配电屏以及相关的电力线路。
四、巡视内容1、检查高压配电系统的运行状态，包括断路器、隔离刀闸、电流互感器等设备。
2、检查变压器的运行状态，包括油温、油位、声音是否正常。
3、检查低压配电屏的运行状态，包括各路电源的电流、电压、频率是否正常。
4、检查电力线路的运行状态，包括线路的发热、线路的破损、线路的支持物是否牢固。
五、发现的问题在巡视过程中，发现以下问题：1、高压配电系统的部分电流互感器出现异常响声。
2、变压器的油温略高，需要关注。
3、低压配电屏的部分电源出现电压波动。
4、电力线路的部分支持物出现松动。
六、建议及措施针对以上问题，提出以下建议和措施：1、对电流互感器进行及时的检查和维修，消除异常响声。
2、加强对变压器的巡检，密切关注油温的变化，及时调整冷却系统的运行参数。
3、对低压配电屏的电源进行检修，调整电压波动，确保电源的稳定性。
4、对电力线路的支持物进行检查和维护，及时加固松动部位，确保线路的安全运行。
七、监督检查人员和部门本次巡视的监督检查人员为电力部门的王经理，他将负责监督巡视工作的进行，并确保提出的建议和措施能够得到有效执行。
八、日期本次巡视记录表的日期为2023年4月19日。
以上就是变配电房的巡视记录表，通过定期的巡视，我们可以及时发现并解决电力设备存在的问题，确保电力系统的稳定运行。
通过对巡视记录的分析，还可以为设备的预防性维护提供重要的参考。

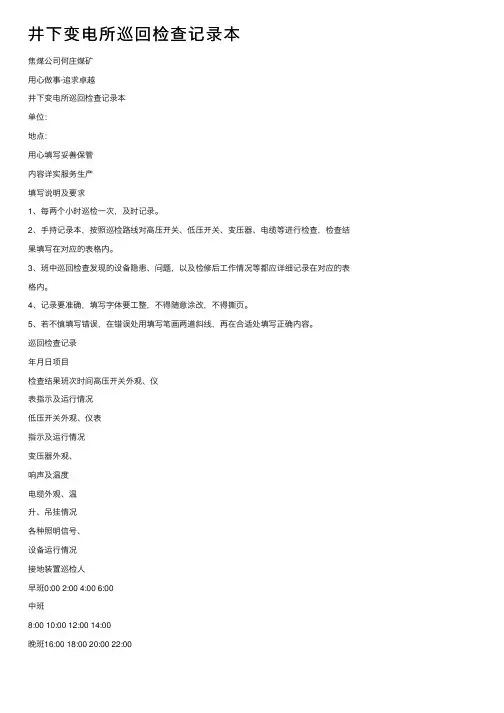

井下变电所巡回检查记录本
焦煤公司何庄煤矿
⽤⼼做事·追求卓越
井下变电所巡回检查记录本
单位：
地点：
⽤⼼填写妥善保管
内容详实服务⽣产
填写说明及要求
1、每两个⼩时巡检⼀次，及时记录。
2、⼿持记录本，按照巡检路线对⾼压开关、低压开关、变压器、电缆等进⾏检查，检查结果填写在对应的表格内。
3、班中巡回检查发现的设备隐患、问题，以及检修后⼯作情况等都应详细记录在对应的表格内。
4、记录要准确，填写字体要⼯整，不得随意涂改，不得撕页。
5、若不慎填写错误，在错误处⽤填写笔画两道斜线，再在合适处填写正确内容。
巡回检查记录
年⽉⽇项⽬
检查结果班次时间⾼压开关外观、仪
表指⽰及运⾏情况
低压开关外观、仪表
指⽰及运⾏情况
变压器外观、
响声及温度
电缆外观、温
升、吊挂情况
各种照明信号、
设备运⾏情况
接地装置巡检⼈
早班0:00 2:00 4:00 6:00
中班
8:00 10:00 12:00 14:00
晚班16:00 18:00 20:00 22:00。
配电室日常巡视检查工作标准配电室是电力系统中非常重要的部分，其运行安全和可靠性直接影响着电力供应的稳定性和质量。
为了保证配电室的运行安全和可靠性，需要定期进行日常巡视检查。
本文将介绍配电室日常巡视检查的工作标准。
一、巡视内容配电室日常巡视检查应包括以下内容：1.主变压器及配变的外观、温度、声音、振动等情况的检查。
2.设备温度、湿度、气味的检测与处理。
3.设备各连接线的接头是否松动、高温、腐蚀、变形、漏电等异常情况的检查。
4.低压开关柜及高压开关柜的仪表、接触器、断路器、电缆头、进/出线端的连接等是否正常的检查。
5.接地装置、保护接地线网有无破损，接地电阻值是否满足要求的检查。
6.火灾、盗窃、突发事故等情况下的应急措施与设备应急操作。
7.遵循安全标准，生产程序和设备技术规范要求制定检查内容的标准。
二、巡视频次配电室日常巡视检查应根据配电室的情况，工作环境，设备情况和使用频率等因素而定。
一般来说，巡视频次应按照以下要求执行：1.每天两次（早上和晚上）进行日常巡视，每次巡视的时间应不少于30分钟。
2.每月至少要进行1次全面巡视检查，对设备情况、工作环境、使用情况做全面评估。
3.应特别关注可能存在风险的区域，例如变压器、开关柜等，在根据实际需求适当增加日常检查次数。
三、巡视记录为了更好地监督和管理巡视情况，应记录巡视内容和发现的问题。
巡视记录应详细记录以下内容：1.巡视的日期、时间、人员和巡视区域等基本信息。
2.巡视内容的记录，包括检查的设备和问题发现情况。
3.未发现异常情况也应在记录中标记。
4.针对刚性故障需记录应急处理方案及措施。
巡视记录应保留2年或以上，备受受审查人员随时查阅。
四、巡视人员要求配电室日常巡视检查是一项技术含量比较高的工作，需要专业人员进行操作。
巡视人员的要求如下：1.巡视人员应拥有相关技术资格证书，并具有相关知识和实践操作经验。
2.巡视人员应了解配电室设备的工作原理和结构，知道设备的安全操作规程和应急处理方法。
巡检人：
项目日期
屋面是否漏水电缆沟是否清洁干燥（包括室内外电缆沟）电缆沟电缆是否发热（包括室内外电缆沟）窗户、挡鼠板是否完好是否有配电室无关物品地面绝缘板是否按规定摆放照明是否正常、卫生是否清理干净仪表信号指示是否正常接线端有无松动过热现象变压器、变频器运行是否正
常电器有无异常声响配电柜门是否完整关闭油压油位操作刀闸机构是否正常设备内内卫生是否定期清理设备附件是否正常备用电工用品及变配电室内设施是否正常维保备注1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
变（配）电室日常巡检记录表
年 月环境检查
变（配）电设施检查。
变电站巡视检查内容一、变压器投运前检查：1 变压器本体无缺陷，外观整洁无遗物。
2 油位、油色正常，无渗油、漏油现象。
3 变压器电器试验应有记录，并合格。
4 冷却装置正常，油管通道阀门均应打开。
5 套管清洁，无裂纹，油位、油色正常，引线无松动现象。
6 各种螺丝应紧固，变压器外壳应有可靠接地，接地电阻应合格。
7 瓦斯继电器内无充气、卡温现象。
8 有载调压分接开关位置指示正确，手动、电动调压无卡涩现象。
9 热虹吸不应吸潮，正常应位天蓝色（不能采用白色硅胶），管道阀门应打开，无堵塞现象。
10 压力释放器试验应符合安规要求。
二、主变压器的正常巡视检查项目:1 变压器的音响均应正常。
2 油枕、套管的油位、油色正常，无渗漏油现象。
3 呼吸器的硅胶是否变色。
4 套管应无破损，裂纹及放电痕迹。
5 套管各引线接头接触良好，无发热现象。
6 瓦斯继电器充满油，无气体。
7 变压器测量表计应指示正确，无异常现象。
8 调压装置正常，指示正确，二次回路良好，驱潮电阻正常。
9 主变端子箱是否密封严密，是否干燥、干净。
三、主变压器的特殊巡视 :出现下列情况之一，运行人员应对变压器进行特殊巡视，增加巡视次数。
根据现场具体情况（沙尘、污秽、大雾、结冰等），应增加检查次数。
1、大风天气：检查引线及有无搭挂杂物。
2、大雾天气：检查瓷套管有无放电现象。
3、下雪天气：根据积雪溶化情况，检查接头是否发热，并及时处理冰柱。
4、雷雨后，检查套管有无放电现象，检查避雷器及保护间隙的动作情况。
5、在气候激变时（冷、热）应对变压器的油面进行额外的检查。
6、瓦斯继电器发出信号时，进行瓦斯继电器、本体油位及外部检查。
7、过负荷及冷却装置故障时，应增加巡视次数，重点监视负荷、油温和油位的变化、引线接头接触良好无发热现象及冷却系统运行情况。
8、短路故障后，重点检查有关设备接点有无异状。
四、值班员发现变压器在运行中下列不正常现象，应立即汇报当值调度,同时汇报有关部门,未采取有效措施之前应加强对主变压器的运行监视。
