万用表测电流实验报告

万用表的使用方法实验报告实验目的：1.了解万用表的基本使用方法。

2.熟悉万用表的各项功能。

3.掌握万用表在电路测试中的应用。

实验原理：万用表是一种常见的电子测试仪器，其主要功能是测量电压、电流和电阻等参数。

通常情况下，万用表可以分为数字式和模拟式两种类型。

数字式多采用液晶显示屏，而模拟式则采用指针显示。

使用时需要注意选择正确的量程和测量方式。

实验步骤：1.准备工作首先需要确认要测量的电路处于断开状态，并且将万用表选择到正确的测量范围。

如果不确定测量范围，可以先选择较大范围进行测试，然后再逐渐缩小范围。

2.测量电压将红色测试笔连接到正极，黑色测试笔连接到负极。

然后将测试笔接触到待测点上，并读取显示屏上的数值即可。

注意：在使用时需要注意安全，避免触碰高压部分。

3.测量电流将红色测试笔连接到待测点上游侧，黑色测试笔连接到下游侧。

此时需要注意选择正确的电流量程。

然后将电路通电，读取显示屏上的数值即可。

4.测量电阻将红色测试笔连接到待测电阻的一端，黑色测试笔连接到另一端。

此时需要注意选择正确的电阻量程。

然后读取显示屏上的数值即可。

5.其他功能万用表还具有其他功能，如测试二极管、测试连续性等。

具体使用方法可以参考说明书。

实验结果：通过本次实验，我掌握了万用表的基本使用方法和各项功能，并且成功地完成了对电压、电流和电阻等参数的测量。

同时，在实验中也注意了安全问题，避免触碰高压部分。

结论：万用表是一种非常实用的电子测试仪器，在工程实践中有着广泛的应用。

掌握其基本使用方法和各项功能可以为我们在日常工作中提供便利，并且保证我们能够准确地进行电路测试。

万用表使用实验报告
万用表使用实验报告
实验目的：
1. 学习使用万用表测量电压、电流和电阻。

2. 掌握万用表的使用方法和注意事项。

实验器材：
- 万用表
- 直流电源
- 导线
- 电阻器
实验步骤：
1. 将直流电源的正极与万用表的红色测试针连接，将直流电源的负极与万用表的黑色测试针连接。

2. 将红色测试针连接到需要测量电压的电路节点上，将黑色测试针连接到电路的地线上。

3. 打开万用表，并调整量程，使得电压读数在合适的范围内。

4. 读取万用表上显示的电压值。

注意事项：
1. 在使用万用表之前，要确保电路处于断开状态，并确认万用表的选择旋钮已经调整到正确的位置。

2. 测量电压时，要将万用表的电压量程调整到合适范围，并正确连接测试针。

3. 测量电流时，要将电路中的元件之间断开，然后使用万用表
的电流量程和正确连接方式进行测量。

4. 测量电阻时，要将电路断电，并用万用表的电阻档位和正确连接方式进行测量。

5. 在测量过程中，要注意避免短路或者与电路产生干扰，以免对测量结果产生影响。

6. 测量结束后，应将万用表的选择旋钮调整到OFF位置，避免浪费电力。

实验结果：
经过以上步骤操作后，我们成功地利用万用表测量了电压、电流和电阻，并得到了相应的数值。

结论：
通过本实验，我们学习到了如何使用万用表进行电压、电流和电阻的测量，并掌握了正确的使用方法和注意事项。

万用表实习报告
实习时间，2021年7月1日-2021年8月1日。

实习地点，某某电子科技有限公司。

实习内容：
在某某电子科技有限公司实习期间，我主要负责万用表的测试和维护工作。

万用表是一种广泛应用于电子、通信、电力等领域的测试仪器，具有测量电压、电流、电阻等多种功能。

我的工作主要包括以下几个方面：
1. 测试万用表性能，我通过使用标准电压、电流、电阻等信号源，对万用表的测量精度、稳定性和响应速度进行测试，以确保万用表的性能符合要求。

2. 万用表维护，我负责对万用表进行定期的维护和校准工作，包括清洁仪器表面、校准测量范围、调整仪器参数等，以保证万用表的正常工作。

3. 万用表故障排除，在万用表出现故障时，我需要及时排查故障原因，并进行修复。

我学习了一些常见的万用表故障排除方法，如检查连接线路、更换损坏的元器件等。

实习收获：
通过这段时间的实习，我对万用表的工作原理和使用方法有了更深入的了解，掌握了一些常见的测试技术和维护方法。

在实际操作中，我提高了自己的动手能力和分析问题的能力，也学会了团队合作和沟通技巧。

同时，我还深刻体会到了实际工作中的挑战和压力，培养了我解决问题的耐心和毅力。

在这个过程中，我不断学习、不断进步，为将来的职业发展打下了坚实的基础。

总结：
通过这次实习，我对万用表的工作有了更深入的了解，也提升了自己的实际操作能力和问题解决能力。

我将继续努力学习，不断提高自己的专业技能，为将来的工作做好充分的准备。

感谢公司领导和同事们在我实习期间的指导和帮助，让我收获颇丰。

指针万用表实验报告指针万用表实验报告引言：指针万用表是一种常见的电子测量仪器，用于测量电压、电流、电阻等电学量。

本实验旨在通过使用指针万用表，对不同电路中的电压、电流和电阻进行测量，掌握其使用方法和注意事项。

实验一：电压测量在实验一中，我们将使用指针万用表测量直流电源的电压。

首先，将电源的正极与指针万用表的红色测试笔连接，将电源的负极与指针万用表的黑色测试笔连接。

然后，将指针万用表的旋钮调整至适当的量程，观察指针的偏转情况，并读取相应的电压数值。

实验结果表明，指针万用表能够准确测量直流电源的电压。

然而，需要注意的是，在测量过程中应避免过大的电压，以免损坏仪器或导致人身伤害。

实验二：电流测量在实验二中，我们将使用指针万用表测量电路中的电流。

首先，将电路中的一段导线与指针万用表的黑色测试笔连接，将另一段导线与指针万用表的红色测试笔连接。

然后，将指针万用表的旋钮调整至适当的量程，观察指针的偏转情况，并读取相应的电流数值。

实验结果表明，指针万用表能够准确测量电路中的电流。

然而，需要注意的是，在测量过程中应避免过大的电流，以免损坏仪器或导致人身伤害。

实验三：电阻测量在实验三中，我们将使用指针万用表测量电路中的电阻。

首先，将指针万用表的旋钮调整至适当的量程。

然后，将指针万用表的两个测试笔分别与电阻器的两个引脚相连接。

观察指针的偏转情况，并读取相应的电阻数值。

实验结果表明，指针万用表能够准确测量电路中的电阻。

然而，需要注意的是，在测量过程中应避免过大的电阻，以免损坏仪器或导致测量误差。

实验四：其他功能除了上述实验外，指针万用表还具有其他功能，如测量交流电压、测试二极管和晶体管等。

这些功能的使用方法与前述实验类似，只需要根据具体情况调整指针万用表的量程和测试笔的连接方式。

总结：通过本次实验，我们掌握了指针万用表的基本使用方法和注意事项。

指针万用表作为一种常见的电子测量仪器，具有准确、实用的特点。

然而，在使用过程中仍需谨慎操作，避免超出仪器的测量范围，以确保测量结果的准确性和仪器的安全性。

物理实验报告姓名：杜伟胜班级桌号日期成绩一、实验项目：万用表的使用二、实验目的：掌握万用表的使用方法三、实验仪器：mf500-4 型万用表、直流稳压电源、滑线变阻器、标准电阻箱、电阻板、暗盒子、伏特表、毫安表、单刀开关、双刀开关、导线7条、故障线2条.四、实验内容步骤及实验记录：1．用万用表测量交流电压、直流电流和电阻（1）用交流电压档测量市电电压值（约220v)；将万用表置于交流250v档，调零。

用表笔探测交流电源插座的插孔。

手不可接触表笔金属部分.测量值为228v,在仪器工作允许范围。

可以通过调节实验室的交流稳压电源到输出220v。

（2）用欧姆档测量电阻板上的电阻值，并指明所用档次的中值电阻值为多少？测量前必须调零,并使电路不闭合、不通电.c(3）按图1连接电路。

电源电压取5伏，选ubc、ucd、择合适的量程分别测出uab、ubd和uad,同时要记录测量量程及其内阻；（灵敏度20kω/v)图 1(4）选择合适的量程测出回路中的电流i,并记录测量量程和内阻（50μa表头，内阻r2．用万用表检查和排除故障（用伏特计法）按图2连接电路。

其中电源电压e取5伏，电阻用电阻箱500欧左右。

把检查过程记录下来。

现象：毫安表没有示数,伏特表有示数，’’’’''ab有电压,cd无电压，dc无电压,fd 无电压，’''''’fh无电压，fc有电压，cd有电压hf间有电压，’'故知线ff为故障线，dd为故障线.’3．用万用表判断黑盒子内的元器件及其连接电路.元器件有干电池（1。

5v）、电容器、电阻、二极管中的四只三、误差分析1、由图1电路的电压测量数据发现，实际测量值小于计算值，尤其是ucd。

电路，增加了电路总电阻，导致总电流的减小。

电流接入误差计算如下:？i/i测？ra/r等故 3、？i?3。

1/121？40?μa实验中出现的问题及解决四、注意事项（1）测量前一定要根据被测量的种类、大小将转换开关拨至合适的位置; （2)执表笔时，手不能接触任何金属部分；（3）测试时采用跳跃接法，即在用表笔接触测量点的同时，注视电表指针偏转情况，随时准备在出现不正常现象时使表笔离开测量点.五、预习题（1) 万用表可以用来测量哪些物理量?测量电压、电流时分别要注意些什么？答：万用表可以用来测量电阻、交直流电压、电流。

大学物理实验报告学院班级实验日期 2017 年6 月6 日实验地点：实验楼B413室池等组成的，其作用是使表头适用于不同的测量项目和不同的测量范围。

对于不同的测量项目，测量线路的结构是不同的。

(1)直流电流挡其表头本身就是一个测量范围很小的直流电流表。

根据分流原理，表头与电阻并联就可增大测量范围，若表头与不同阻值的电阻并联，就可得到不同的量程。

并联电阻越小，量程也就越大。

图1是多量程直流电流挡原理图。

(2)直流电压挡表头本身也是一个量程很小的直流电压表，其量程为V g=I g R g（I g为表头满偏电流，R g为表头内阻）。

根据分压原理，表头与不同的电阻串联就能得到不同的量程。

图2是多量程电压表原理图。

(3)交流电压挡磁电式表头内永久磁体的磁场方向恒定，当通过交流电时，作用在可动部件上的力矩方向将随电流方向的变化而变化。

由于表头可动部分惯性较大，它在某一方向力矩作用下，还来不及转动，力矩的方向又发生了变化，这样，表头的指针实际上不可能转动。

所以，必须把交流电转换成直流电，才能测量。

图3是多量程交流电压表原理图，图中D1、D2为整流元件。

(4)电阻挡图4是欧姆表的原理图，它由表头、电池、电阻R i和调零电阻R0组成。

在a、b两端即红、黑两表棒之间可接入待测电阻R x。

测量前，先把两表棒短路即R x=0。

调节调零电阻R0使表头指针指到刻度线右端的满刻度，即欧姆表的零点。

此时，电路中的电流（式1）式中R z=R g+R0+R i+r称为欧姆表的综合电阻。

这一步骤称为欧姆表的调零。

测量未知电阻R x时，将它接入两表棒之间，则电路中的电流为：（式2）从上式可见，当ε和R Z恒定时，I仅随R x而变。

它们之间有一一对应的关系。

如果在刻度线上不同位置刻出相应的电阻值，那么在测量未知电阻时就可以在刻度线上直接读出被测电阻的数值。

从式2还可以看出，R x越大、I越小，表头指针偏转的角度越小，刻度的间隔也越小。

当R x→∞，即a、b间开路，I→0，指针在刻度线左端位置不动，所以刻度线左端的欧姆刻度为∞。

万用表设计实验报告姓名：学号：1110190219时间：2013/4/20指导老师：徐行建任务单：070号任务单：070号一、已知参数：1．每人的任务条(每人不同，最后将任务条并设计作业一齐订好上交！) A．直流电流档的引入电流0.20mA(每人不同)B．测量机构总阻值（内阻+附加电阻=电阻Rg =3.2KΩ，每人不同）2．公共参数(每人相同)A. 测量机构的电流灵敏度：满刻度电流I S= 50μA B．DC．A：：2.5级1mA 10mA 5AC．DC．V：：2.5级 2.5V 10V 250V输入阻抗为：1 / I S D．AC．V：5.0级D10V 50V 250V 1000V 输入阻抗为；4KΩ/ v 整流系数为：0.441，二极管正向电阻为：600Ω交流调节电阻为2 K～3KE．DΩ．：2.5级×1 ×10 ×100 （扩展量程×1K）电阻中心值：22Ω工作电池：1.6～1.2V二、各量程的元件参数设计：1．DC. A 量程的元件参数设计和分电路调试图：(1)DC.A量程的元件参数设计。

设计一个多量程环形分流式直流电流表，如下图。

设表头内阻为Rg，电流灵敏度为Ig，扩大的电流量程为I1、I2、I3、I引，计算各分流电阻R1、R2、R3、R4。

1）当电流为I引时，Rs=R1+R2+R3+R4=Ig*Rg/（I引－Ig）=0.00005*3200/(0.0002-0.00005)=1066.67Ω2）当电流为I3时，R1+R2+R3=Ig*(Rg+Rs)/I3=0.00005*(3200+1100)/0.001=213.33Ω3）当电流为I2时，R1+R2=Ig*(Rg+Rs)/I2=0.00005*(3200+1100)/0.01=21.33Ω4)R1=Ig*(Rg+Rs)/I1=0.00005*(3200+1100)/5=0.0427Ω由2）3）4）可得R2==21.257ΩR3=192Ω5）R4=Rs-(R1+R2+R3)= 853.34Ω（2）DC.A量程的分电路调试图：2．DC．V量程的元件参数设计和分电路调试图：（1）DC.V量程的元件参数设计。

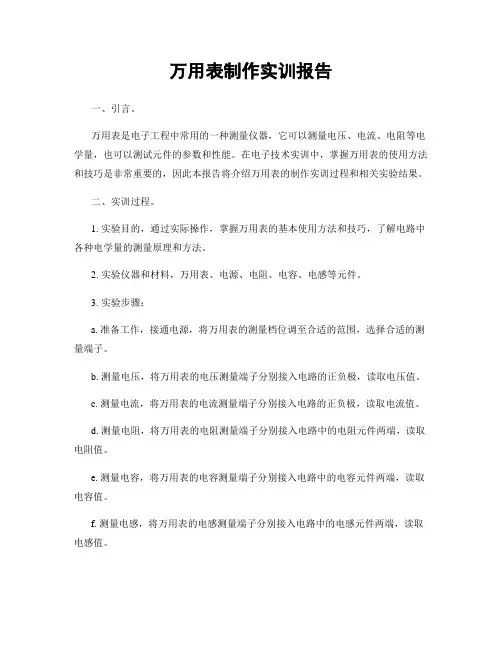

万用表制作实训报告一、引言。

万用表是电子工程中常用的一种测量仪器，它可以测量电压、电流、电阻等电学量，也可以测试元件的参数和性能。

在电子技术实训中，掌握万用表的使用方法和技巧是非常重要的，因此本报告将介绍万用表的制作实训过程和相关实验结果。

二、实训过程。

1. 实验目的，通过实际操作，掌握万用表的基本使用方法和技巧，了解电路中各种电学量的测量原理和方法。

2. 实验仪器和材料，万用表、电源、电阻、电容、电感等元件。

3. 实验步骤：a. 准备工作，接通电源，将万用表的测量档位调至合适的范围，选择合适的测量端子。

b. 测量电压，将万用表的电压测量端子分别接入电路的正负极，读取电压值。

c. 测量电流，将万用表的电流测量端子分别接入电路的正负极，读取电流值。

d. 测量电阻，将万用表的电阻测量端子分别接入电路中的电阻元件两端，读取电阻值。

e. 测量电容，将万用表的电容测量端子分别接入电路中的电容元件两端，读取电容值。

f. 测量电感，将万用表的电感测量端子分别接入电路中的电感元件两端，读取电感值。

4. 实验结果，根据实验步骤所得到的测量值，整理成实验报告，包括电压、电流、电阻、电容、电感等参数的测量值和相关分析。

三、实验结论。

通过本次万用表制作实训，我们深入了解了万用表的使用方法和技巧，掌握了电路中各种电学量的测量原理和方法。

同时，我们也学会了如何整理实验数据和编写实验报告，这对我们今后的电子技术实训和工程实践都具有重要的指导意义。

四、实验心得。

本次实训让我们更加熟悉了万用表的使用，也提高了我们的动手能力和实验操作技巧。

在实验中，我们不仅学到了理论知识，还加深了对电子技术的理解，这对我们的专业学习和未来的工作都有很大的帮助。

五、参考文献。

[1] 《电子技术实验教程》，XXX，XXX出版社，20XX。

[2] 《电子技术实训指南》，XXX，XXX出版社，20XX。

六、致谢。

感谢老师在实验中的指导和帮助，也感谢同学们的合作和支持，让我们能够顺利完成本次万用表制作实训。

万用表实习报告
实习报告。

实习单位，电子科技有限公司。

实习时间，2022年7月1日至2022年8月31日。

实习岗位，电子工程师助理。

一、实习内容。

在电子科技有限公司实习期间，我主要负责使用万用表进行电子元件的测试和测量工作。

通过实际操作，我掌握了万用表的使用方法和技巧，能够准确地测量电阻、电压、电流等参数，并能够根据测量结果进行分析和判断。

同时，我还参与了一些电子产品的调试和维修工作，运用万用表对电路进行故障排查和修复。

二、实习收获。

通过这段实习经历，我深刻理解了电子工程领域的重要性和复
杂性。

在实际工作中，我学会了如何准确地使用万用表进行测量，提高了自己的动手能力和实际操作技能。

同时，我也加深了对电子产品结构和原理的理解，为今后的学习和工作打下了坚实的基础。

三、实习感想。

在电子科技有限公司的实习经历让我受益匪浅，不仅学到了专业知识，还锻炼了自己的实际操作能力和解决问题的能力。

在未来的学习和工作中，我将继续努力，不断提升自己的技能和能力，为电子工程领域的发展贡献自己的力量。

四、实习总结。

通过这段实习经历，我对电子工程领域有了更深入的了解，也对万用表的使用有了更加熟练的掌握。

在未来的学习和工作中，我将继续保持学习的热情，不断提升自己的专业水平，为电子科技行业的发展贡献自己的力量。

感谢电子科技有限公司给予我这次宝贵的实习机会，让我获得了一次难得的成长和锻炼机会。

万用表实习报告
实习时间，2021年7月1日-2021年7月31日。

实习地点，XX电子有限公司。

实习内容：
在XX电子有限公司进行了为期一个月的实习，主要工作内容是使用和维护万用表。

在实习期间，我学习了万用表的基本原理和使用方法，掌握了如何正确地使用万用表进行电压、电流、电阻等参数的测量，并学会了如何进行简单的电路测试和故障排查。

在实习期间，我还参与了公司的一些项目，负责对电路板和电子设备进行测试和检测，确保其性能和质量符合要求。

通过实际操作，我进一步加深了对万用表的理解和掌握，提高了自己的实际操作能力和工作经验。

实习收获：
通过这次实习，我不仅学到了很多关于万用表的知识和技能，
还锻炼了自己的动手能力和实际操作能力。

在实习期间，我还结识了一些优秀的工程师和技术人员，向他们学习了很多宝贵的经验和技巧。

同时，我也意识到了自己在实际操作中的不足之处，为以后的学习和工作提出了更高的要求。

总结：
这次实习不仅让我对万用表有了更深入的了解，还让我对电子工程领域有了更清晰的认识。

我将继续努力学习，提高自己的专业技能，争取在未来的工作中发挥更大的作用。

感谢公司给予我这次宝贵的实习机会，我会珍惜并努力学习，为公司的发展贡献自己的力量。
