1.根据测量误差的性质和特点，可以将其分为( C )三大类。

A.绝对误差、相对误差、引用误差
B.固有误差、工作误差、影响误差
C.系统误差、随机误差、粗大误差
D.稳定误差、基本误差、附加误差
2.用通用示波器观测正弦波形，已知示波器良好，测试电路正常，但在荧光屏上却出现了如下波形，应调整示波器( )旋钮或开关才能正常观测。

A.偏转灵敏度粗调
B.Y轴位移
C.X轴位移
D.扫描速度粗调
3.通用计数器测量周期时由石英振荡器引起的主要是( )误差。

A.随机
B.量化
C.变值系统
D.引用
4.DVM的读数误差通常来源于( )。

A.刻度系数、非线性等
B.量化
C.偏移
D.内部噪声
5.( )DVM具有高的SMR，但测量速率较低。

A.逐次逼近比较式
B.斜坡电压式
C.双斜积分式
D.V-f式
三. 简答题(每题10分，共40分)
1.对电压测量的几个基本要求是什么?
①应用足够宽的频率范围
②应有足够宽的电压测量范围
③应有足够高的测量准确度
④拥有足够高的输入阻抗
⑤应与具有较高的抗干扰能力
2.用示波器显示图像基本上有哪两种类型?
①显示随时间变化的信号
②显示任意两个变量x与y的关系
3.通用示波器中扫描发生器环常由哪三部分电路组成?1，积分器
2，扫描门，3，
4，
.抑制比和共模抑制比的定义分别是什么?
SMR(dB)=20lg V sm
式中V sm ——串模干扰电压峰值
δ——由V sm 所造成的最大显示误差 CMR(dB)=20lg V V cm ssm
式中V cm ——共模干扰电压
V sm ——由V cm 转化成的串模干扰电压
四. 计算题 (每题20分，共20分)
1.设有两只电阻，R 1=200±0.8Ω，R 2=51Ω±1%，试求这两只电阻并联时的总阻值及误差。

2.40.6Ω 0.78Ω
《电子测量技术》试卷答案 一．填空题 （每空1分，共25分）
1.真值 绝对误差 相对误差
2.有界 对称 抵偿
3.5.82V 15.7V
4.同步触发 延迟线
5.扫描 直接输入的任意外接
6.积分电阻R(或积分电容C) 积分电源E
7.上升沿 下降沿
8.长 9.±1
10.二极管全波(或桥式整流) 11.抗干扰 12.马利科夫 13.等准确度 14.断续
15.最小谱线间隔 频率
二．选择题 （每题3分，共15分）
1. C
2.A
3. C
4. A
5.C
三. 简答题 (每题10分，共40分) 1. (1)应有足够宽的频率范围； (2)应有足够宽的电压测量范围； (3)应用足够高的测量准确度； (4)应有足够高的输入阻抗； (5)应具有高的抗干扰能力。

2.(1)显示随时间变化的信号；
(2)显示任意两个变量x 与y 的关系。

3.(1)积分器； (2)扫描门；
(3)比较和释抑电路。

4.SMR(dB)=20lg V sm δ
式中V sm ——串模干扰电压峰值
δ——由V sm 所造成的最大显示误差 CMR(dB)=20lg V V cm ssm
式中V cm ——共模干扰电压
V sm ——由V cm 转化成的串模干扰电压
四. 计算题 (每题20分，共20分) 1.解：
R 并=R 1∥R 2=R R R R 1212
+=20051200+51
×=40.6Ω
νR 并=
∂∂lnR R 1
并△R 1+
∂∂lnR R 2
并△R 2
=△R R 11-△R R +R 112
+△R R 22 +
△R R +R 112
=±0.8200
-±0.8251
±1%-±×511%
251
≈±1.92%
△R
并
=ν
R
并
·R
并
=± 1.92%×40.6=0.78Ω。

合集下载

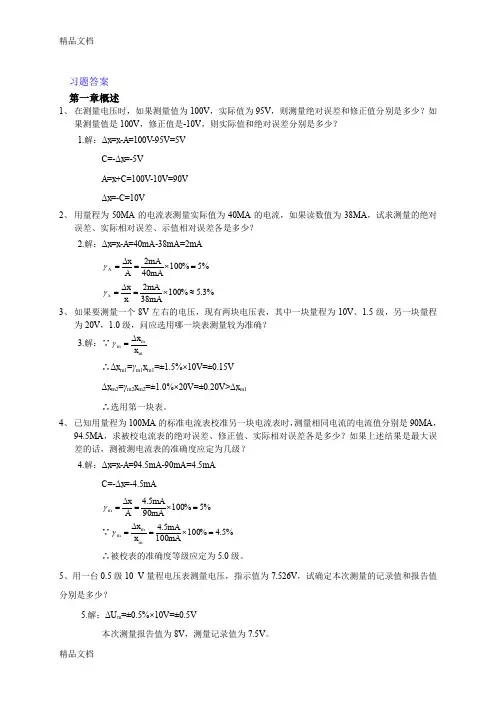

(整理)电子测量习答案题

(整理)电子测量习答案题

习题答案 第一章概述1、 在测量电压时，如果测量值为100V ，实际值为95V ，则测量绝对误差和修正值分别是多少？如果测量值是100V ，修正值是-10V ，则实际值和绝对误差分别是多少？1.解：Δx =x -A =100V-95V=5VC =-Δx =-5VA =x +C =100V-10V=90V Δx =-C =10V2、 用量程为50MA 的电流表测量实际值为40MA 的电流，如果读数值为38MA ，试求测量的绝对误差、实际相对误差、示值相对误差各是多少？2.解：Δx =x -A =40mA-38mA=2mA%5%100mA40mA 2A =⨯=∆=A x γ %3.5%1008mA3mA 2x ≈⨯=∆=x x γ 3、 如果要测量一个8V 左右的电压，现有两块电压表，其中一块量程为10V 、1.5级，另一块量程为20V ，1.0级，问应选用哪一块表测量较为准确？3.解：∵mm m x x∆=γ∴Δx m1=γm1x m1=±1.5%×10V=±0.15V Δx m2=γm2x m2=±1.0%×20V=±0.20V>Δx m1 ∴选用第一块表。

4、 已知用量程为100MA 的标准电流表校准另一块电流表时，测量相同电流的电流值分别是90MA ，94.5MA ，求被校电流表的绝对误差、修正值、实际相对误差各是多少？如果上述结果是最大误差的话，测被测电流表的准确度应定为几级？4.解：Δx =x -A =94.5mA-90mA=4.5mAC =-Δx =-4.5mA%5%100mA90mA 5.4m =⨯=∆=A x γ ∵%5.4%100mA100mA5.4m m m =⨯=∆=x x γ ∴被校表的准确度等级应定为5.0级。

5、用一台0.5级10 V 量程电压表测量电压，指示值为7.526V ，试确定本次测量的记录值和报告值分别是多少？5.解：ΔU m =±0.5%×10V=±0.5V本次测量报告值为8V ，测量记录值为7.5V 。

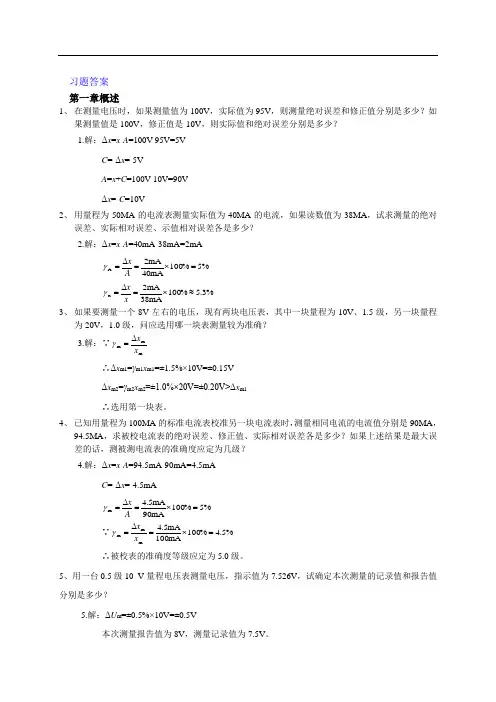

电子测量习答案题

电子测量习答案题

习题答案第一章概述1、 在测量电压时，如果测量值为100V ，实际值为95V ，则测量绝对误差和修正值分别是多少？如果测量值是100V ，修正值是-10V ，则实际值和绝对误差分别是多少？1.解：Δx =x -A =100V-95V=5VC =-Δx =-5VA =x +C =100V-10V=90VΔx =-C =10V2、 用量程为50MA 的电流表测量实际值为40MA 的电流，如果读数值为38MA ，试求测量的绝对误差、实际相对误差、示值相对误差各是多少？2.解：Δx =x -A =40mA-38mA=2mA%5%100mA40mA 2A =⨯=∆=A x γ %3.5%1008mA 3mA 2x ≈⨯=∆=x x γ 3、 如果要测量一个8V 左右的电压，现有两块电压表，其中一块量程为10V 、1.5级，另一块量程为20V ，1.0级，问应选用哪一块表测量较为准确？3.解：∵mm m x x ∆=γ ∴Δx m1=γm1x m1=±1.5%×10V=±0.15VΔx m2=γm2x m2=±1.0%×20V=±0.20V>Δx m1∴选用第一块表。

4、 已知用量程为100MA 的标准电流表校准另一块电流表时，测量相同电流的电流值分别是90MA ，94.5MA ，求被校电流表的绝对误差、修正值、实际相对误差各是多少？如果上述结果是最大误差的话，测被测电流表的准确度应定为几级？4.解：Δx =x -A =94.5mA-90mA=4.5mAC =-Δx =-4.5mA%5%100mA90mA 5.4m =⨯=∆=A x γ ∵%5.4%100mA 100mA 5.4m m m =⨯=∆=x x γ ∴被校表的准确度等级应定为5.0级。

5、用一台0.5级10 V 量程电压表测量电压，指示值为7.526V ，试确定本次测量的记录值和报告值分别是多少？5.解：ΔU m =±0.5%×10V=±0.5V本次测量报告值为8V ，测量记录值为7.5V 。

电子测量试题及答案

电子测量试题及答案

电子测量试题及答案# 电子测量试题及答案## 一、选择题1. 电子测量中常用的时间基准是：A. 秒表B. 石英晶体振荡器C. 机械钟D. 原子钟2. 下列哪个不是数字万用表的特点？A. 精度高B. 读数直观C. 测量速度快D. 体积大3. 测量电压时，如果测量值比实际值大，可能的原因是：A. 仪表精度低B. 仪表校准不当C. 测量方法错误D. 所有选项都可能## 二、填空题1. 电子测量中，测量误差的来源主要包括：________、________和________。

2. 测量仪器的校准周期通常由________决定。

3. 在使用示波器测量信号时，需要调节________来改变波形的垂直放大倍数。

## 三、简答题1. 简述电子测量中模拟测量和数字测量的主要区别。

2. 说明使用频率计测量信号频率时的注意事项。

## 四、计算题1. 已知一个信号的周期为10ms，求其频率。

2. 假设有一个电阻值为1000Ω的电阻，通过它的电流为20mA，求该电阻的功率消耗。

## 五、论述题1. 论述电子测量在现代电子技术中的重要性。

## 参考答案### 一、选择题1. B2. D3. D### 二、填空题1. 仪器误差、操作误差、环境误差2. 仪器的稳定性和可靠性3. 垂直控制旋钮### 三、简答题1. 模拟测量通常使用指针或模拟显示来读取测量值，而数字测量则使用数字显示屏来显示测量值。

数字测量具有更高的精度和稳定性，且易于与计算机系统连接进行数据处理。

2. 使用频率计测量信号频率时，应确保信号源稳定，避免信号失真；同时，应选择合适的测量范围，确保测量精度。

### 四、计算题1. 频率 = 1 / 周期 = 1 / 0.01s = 100 Hz2. 功率 = 电流^2 * 电阻= (0.02A)^2 * 1000Ω = 4 W### 五、论述题电子测量是现代电子技术的基础，它涉及到信号的采集、处理和分析等多个方面。

电子测量的准确性直接影响到电子设备的性能和可靠性。

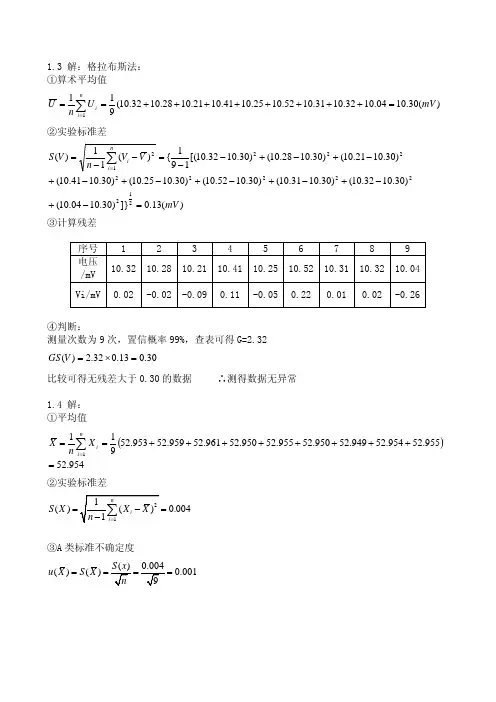

电子测量技术课后题答案

电子测量技术课后题答案

此题中的被测量为直接测量量其不确定度由影响量引入包括重复测量过程各种随机因素的影响引入的不确定度分量由a类评定得到一般采用贝塞尔法自由度为n1和数字表误差引入的不确定度分量由b类评定得到给定为最大允许误差按均匀分布处理自由度为无穷大然后用直接测量量不确定度合成公示将b类进行合成即可得到测量结果的合成标准不确定度其自由度按课本144式进行计算
④判断： 测量次数为 9 次，置信概率 99%，查表可得 G=2.32
GS (V ) = 2.32 × 0.13 = 0.30
比较可得无残差大于 0.30 的数据 1.4 解： ①平均值
∴测得数据无异常
1 n 1 X i = (52.953 + 52.959 + 52.961 + 52.950 + 52.955 + 52.950 + 52.949 + 52.954 + 52.955) ∑ n i =1 9 = 52.954 X =
计算扩展不确定度. 参考答案: A 类评定: u1=0.084KΩ B 类评定: u2=0.019KΩ 合成标准不确定度为: uc = u12 + u2 2 = 0.086 K Ω
v=u4/( u14/v1+ u24/v2) ≈ 9 扩展不确定度评定,按 t 分布处理, 概率可取 95%, 查 t 分布表得到包含因子 扩展不确定度评定 U95=K95 uc =2.26x0.086=0.19 KΩ 完整的测量结果为:R=(13.40±0.19) KΩ (K95=2.26,P=95%) Veff=9 1.11 解：y= x1 x2 ⋅ x 3 3 =x 1 ⋅ x 2
20ns / div ~ 0.5s / div 10 20ns / div 显示一个周期波形时，被测信号的周期范围为 × 10div ~ 0.5s / div × 10div 10 即20ns ~ 5s 1 1 ~ ，即50 MHz ~ 0.2 Hz 则被测信号的频率范围为 20ns 5s 带有扫描扩展“×10”功能的示波器，其Dt的总范围为 2.17 解：
