四大医学影像设备1

设备学考点第一章1.现代医学影像设备：1.诊断设备（X线设备丶MRI设备丶US设备丶核医学设备丶热成像设备丶医用光学设备）2.治疗设备（介入放射学设备丶影像引导放射治疗设备丶立体定向放射外科设备）。

第二章1.X线发生装置：用于产生X线的装置，由X线管丶高压发生器和控制台三部分组成，是X 线机丶CT的主要组成部分之一。

2.X线管逐步向大功率丶小焦点和专用化方向发展。

产生条件：1.足够数目的电子2.高电压产生的电压场3.适当的障碍物。

3.固定阳极X线管：由阳极丶阴极和玻璃壳等三部分组成。

阳极：产生X线并散热，其次是吸收二次电子和散乱射线。

阳极头：由靶面和阳极体组成，靶面的作用是承受高速运动的电子束轰击，产生X线。

靶面材料常采用产生X线效率高且熔点高的金属钨。

阳极体由导热率较大的无氧铜组成。

4.阴极：发射电子并使电子束聚焦5.玻璃壳：将阳极和阴极固定在一起并保持管内的高真空度。

6.实际焦点：靶面瞬间承受高速运动电子束的轰击面积。

7.有效焦点：实际焦点在X线投照方向上的投影。

设实际焦点的宽度为a，长度为b，则投照后的长度为bsinθ，宽度不变。

有效焦点=实际焦点Xsinθθ为阳极靶面与X线投照方向的夹角。

有效焦点越小，影像质量越好。

8.投照时应保持实际焦点中心丶X线输出窗中心与投影中心三点一线。

9.旋转阳极X线管的阳极由靶面丶转子丶转轴和轴承等组成。

10.软X线管：X线输出窗的固有过滤小丶在低管电压时能产生较大的管电流丶焦点小结构特点：铍窗，钼靶，极间距离短。

软X线极易通过铍窗，可获得大量的软X线。

摄影时主要利用钼靶辐射的特征X线。

X线分为特征丶持续X线。

11.CT用X线管：1.要求有较大的热容量2.金属或陶瓷外壳3.油循环系统散热。

12.管电压：阴极和阳极之间的直流电压，是电子具有较大的动能。

13.管电流：阴极发射的热电子在电场作用下高速奔向阳极形成电流，管电流越大，产生的X光子的数目越大。

14.阳极特性曲线P1815.容量：在X线管安全使用条件下，单次曝光或连续曝光而无任何损坏时能承受的最大负荷量16.标称功率：同一只X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管的标称功率。

医学影像设备分类医学影像设备分为两大类：医学影像诊断设备和医学影像治疗设备。

一、医学影像诊断设备1、X线成像设备：有普通X线机、数字X线摄影设备、X-CT等。

特点：•信息载体：X线•检测信号：透过X线•获得信息：吸收系数•显示信息：物体组成密度•影像特点：形态学•信号源：X线管•探测器：•安全性：有辐射2、MRI设备特点•信息载体：电磁波•检测信号：MR信号•获得信息：质子密度、T1、T2、流速等•显示信息：物体组成、生理、生化变化•影像特点：形态学•信号源：氢质子•探测器：射频线圈•安全性：无辐射，但有强磁场3、超声成像设备•回波类A型：幅度显示，B型：切面显示，C型：亮度显示，M型：运动显示，P型：平面目标显示等。

•透射类超声CT特点•信息载体：超声波，大于0.15MHz•检测信号：反射回波•获得信息：密度、传导率•显示信息：组织弹性及密度变化•影像特点：线性动态•信号源：压电换能器•探测器：压电换能器•安全性：安全4、核医学成像设备• 相机：显像和功能•SPECT：具有γ相机的全部功能，增加了体层成像•PET：使用FDG-18 氟葡萄糖特点•信息载体：γ射线•检测信号：511keV湮灭光子(PET)•获得信息：RI分布•显示信息：标志物的不同浓度•影像特点：生理学•信号源：摄取标志物•探测器：闪烁计数器•安全性：有辐射5、热成像设备•信息载体：红外线、微波•检测信号：红外线•获得信息：组织温度•显示信息：组织血流、神经活动等•影像特点：生理学•信号源：组织器官•探测器：温度传感器•安全性：安全6、内窥镜•光导纤维内窥镜•电子内窥镜：由内镜、光源、视频处理、显示、记录等组成。

CCD（Charges Coupled Device）•超声内镜二、医学影像治疗设备•介入放射学系统：Interventional radiology•立体定向放射外科SRS：Stereotactic Radiosugery•立体定向放射治疗SRT：Stereotactic Radiotherapy•X-刀、γ刀。

四大医学影像设备医学影像设备是现代医学诊断的重要工具，通过不同的技术原理，能够呈现出人体内部的结构、功能和病理改变。

四大医学影像设备分别是CT扫描仪、MRI扫描仪、X射线机和超声波设备。

它们在不同的临床情况下应用广泛，并对疾病的早期诊断、治疗方案制定和病情观察起到了至关重要的作用。

一、CT扫描仪CT（Computed Tomography）扫描仪是一种利用X射线技术进行层析成像的设备。

它通过机器围绕患者旋转，以不同的角度来获取多个切面的X射线图像。

这些图像通过计算机处理后，可以生成具有丰富解剖细节的三维图像。

CT扫描仪常用于骨骼系统和头部器官的检查，能够发现骨折、肿瘤、出血等病变。

二、MRI扫描仪MRI（Magnetic Resonance Imaging）扫描仪利用磁场和无线电波来产生高清晰度的影像，不涉及X射线辐射。

MRI扫描仪通过调整磁场的强度和方向，对人体内的水分子进行定位，然后利用无线电波对其进行刺激，最后通过接收信号来生成图像。

MRI扫描仪适用于检查脑部、脊柱、关节、内脏等部位的病变，对于软组织的显示效果更好。

三、X射线机X射线机是一种利用X射线照射人体进行影像记录的设备。

它通过产生高能的X射线，并将其照射到患者的身体部位。

被照射到的X射线会被部分吸收或散射，而其余的则会通过人体组织，然后被感光屏或电子器件记录下来，形成影像。

X射线机广泛应用于检查骨骼、胸腔、腹部等部位的病变，对于肺部疾病和骨折的检测较为常见。

四、超声波设备超声波设备利用超声波的回声来生成影像，其辐射力量较小，对患者无损伤。

超声波设备通过将高频超声波引入人体，然后通过探头接收回声信号，并利用计算机处理后生成图像。

超声波设备适用于妇产科、心血管、肝胆脾等腹部器官的检查，对于孕妇和婴儿的检查尤为重要。

综上所述，四大医学影像设备在医学诊断中具有重要作用。

它们能够提供准确、快速的图像，帮助医生对疾病进行判断和评估，为患者提供更好的治疗方案。

医学影像设备完整版医学影像设备是现代医学领域中不可或缺的重要工具，它们通过非侵入性的方式获取人体内部结构的信息，帮助医生进行疾病的诊断、治疗和预防。

本文将为您详细介绍医学影像设备的种类、工作原理以及它们在临床上的应用。

一、医学影像设备的种类1. X射线成像设备：X射线成像设备是最早被广泛应用于临床的医学影像设备之一。

它利用X射线的穿透性，通过检测X射线通过人体后的强度变化，形成人体的内部图像。

X射线成像设备包括X射线透视机、X射线摄影机和数字X射线成像系统等。

2. 计算机断层扫描（CT）设备：CT设备利用X射线对人体进行多角度的扫描，并通过计算机重建技术形成人体内部的断层图像。

CT设备可以提供高分辨率的图像，帮助医生观察人体内部的细微结构。

4. 超声波成像设备：超声波成像设备利用超声波对人体进行扫描，通过检测超声波在人体组织中的传播速度和反射情况，形成人体内部的图像。

超声波成像设备具有实时成像、无辐射等优点，常用于孕妇产前检查、心脏检查等。

5. 核医学成像设备：核医学成像设备利用放射性同位素对人体进行扫描，通过检测放射性同位素在人体内的分布情况，形成人体内部的图像。

核医学成像设备可以提供功能性的信息，对疾病的诊断和治疗有重要意义。

二、医学影像设备的工作原理1. X射线成像设备：X射线成像设备的工作原理是利用X射线的穿透性，通过检测X射线通过人体后的强度变化，形成人体的内部图像。

2. CT设备：CT设备的工作原理是利用X射线对人体进行多角度的扫描，并通过计算机重建技术形成人体内部的断层图像。

3. MRI设备：MRI设备的工作原理是利用强磁场和射频脉冲对人体进行扫描，通过检测人体组织对磁场的响应，形成人体内部的图像。

4. 超声波成像设备：超声波成像设备的工作原理是利用超声波对人体进行扫描，通过检测超声波在人体组织中的传播速度和反射情况，形成人体内部的图像。

5. 核医学成像设备：核医学成像设备的工作原理是利用放射性同位素对人体进行扫描，通过检测放射性同位素在人体内的分布情况，形成人体内部的图像。

简述各种医学影像设备的应用特点。

医学影像设备是医学检查和诊断的重要工具之一。

随着技术的不断进步和发展，医学影像领域出现了各种各样的设备。

本文将对常见的医学影像设备及其应用特点进行简述。

1. X光机X光机是一种常见的医学影像设备，主要用于检测骨骼、肺部、胸腹腔等部位。

其原理是利用X射线对体内组织的不同吸收程度进行成像，从而获得体内结构图像。

这种设备的特点是成本低、便于操作和维护，适用于各种不同的诊断需要。

2. CT扫描仪CT扫描仪是一种比X光机更高级的医学影像设备，可以提供更为详细的图像信息。

其通过旋转X射线源和检测器，获得横向切片的高分辨率图像，可以观察到人体各种组织器官的内部结构和病理变化。

这种设备的特点是分辨率高、成像速度快、能够定位更精确。

3. 核磁共振成像仪核磁共振成像仪（MRI）是一种非侵入性的成像技术，通过对人体内部组织的核磁共振信号进行分析，生成高清晰度的立体图像。

MRI检查能够提供详细的解剖和病理信息，尤其适用于检查脑部和脊髓。

其特点是获得图像分辨率高、对人体没有辐射危害、能够测量组织中的分子结构和代谢功能。

4. 超声设备超声设备是通过声波反射原理来成像，适用于人体内部各种组织器官的检查和诊断。

其特点是使用方便，不需要任何辐射，对胎儿检查有较高的安全性，成本相对较低。

5. PET-CTPET-CT 是一种综合了PET（正电子发射断层扫描）和CT技术的设备。

其通过注射荧光素标记的葡萄糖代谢物，获得了生物体中代谢活动的情况。

PET-CT技术可以同时提供生物代谢和组织结构的详细信息，较好地解决了传统CT和MRI难以解决的问题。

总的来说，医学影像设备在医学检查和诊断方面起着至关重要的作用。

不同设备有不同的应用特点和优势，医生们需要根据病人的不同情况和需求，选择合适的医学影像设备进行诊断。

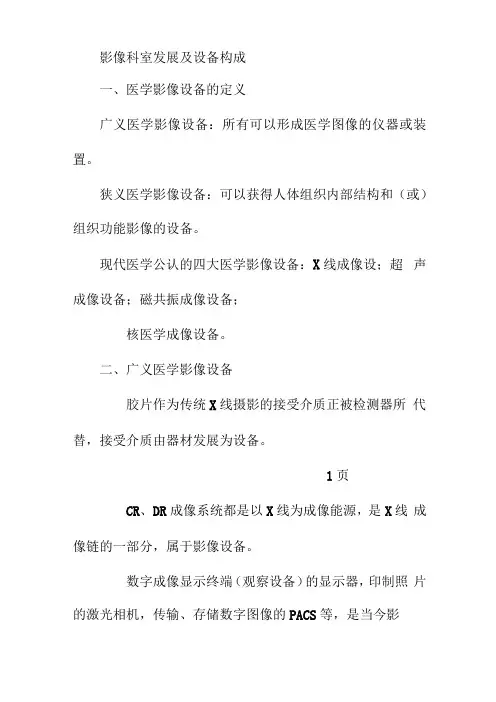

影像科室发展及设备构成一、医学影像设备的定义广义医学影像设备：所有可以形成医学图像的仪器或装置。

狭义医学影像设备：可以获得人体组织内部结构和（或）组织功能影像的设备。

现代医学公认的四大医学影像设备：X线成像设；超声成像设备；磁共振成像设备；核医学成像设备。

二、广义医学影像设备胶片作为传统X线摄影的接受介质正被检测器所代替，接受介质由器材发展为设备。

1页CR、DR成像系统都是以X线为成像能源，是X线成像链的一部分，属于影像设备。

数字成像显示终端（观察设备）的显示器，印制照片的激光相机，传输、存储数字图像的PACS等，是当今影像设备不可缺少的配套设备（外围设备），都属于影像设备的范畴。

小结探测器、CR及DR系统、数字成像外围装置均属于影像设备范畴。

X线成像设备：X线成像是通过测量穿透人体的X线来实现人体成像的。

X线影像设备分为：①X线直接投影成像设备如X线机、数字X线摄影设备（DSA、CR、DR 等）②X线计算机体层（X-CT）设备。

1.诊断用X线机是基于X线成像原理的影像诊断设备，通过摄片和透视的应用，适用于全身各系统，包括呼吸、循环、泌尿生殖、骨骼、中枢神经和五官等疾病的检查，可提供重要的和确切的诊断信息，已成为临床医学中不可缺少的重要组成部份。

2.X线计算机体层成像（X-CT）技术自70年代初开始在临床应用以来，由最初的普通头颅CT 机发展到现在的多层螺旋CT及双源CT。

其结构和性能不断完善和提高，可用于身体任何部位组织器官的检查，因其密度分辨率高，解剖结构显示清楚，对病变的定位和定性较高，已成为临床常用的影像检查方法。

3.数字减影（DSA）技术DSA是基于顺序图像的数字减影，将未造影的图像和造影的图像分别经影像增强器增强，两者相减而获得数字化图像，最后经D/A转换成减影图像，其结果消除了整个骨骼和软件组织结构，浓度很低的对比剂所充盈的血管在减影图中显示出来，具有很强的对比度。

用于机体各系统器官的血管造影，并广泛应用于临床。

医学影像诊断中的常见设备与操作说明医学影像诊断是现代医学领域中非常重要的一项技术，它通过使用各种设备来获取人体内部的影像信息，以帮助医生进行疾病的诊断和治疗。

本文将介绍一些常见的医学影像设备，并对其操作进行说明。

一、X线设备X线设备是医学影像诊断中最常见的设备之一。

它通过向患者身体部位发射X射线，并通过接收器捕捉经过人体组织的X射线，从而生成人体内部的影像。

操作X线设备时，医生需要将患者放置在X线机的检查床上，然后调整机器的参数，如曝光时间和电压，以获得清晰的影像。

患者需要保持静止，并按照医生的指示进行体位调整，以确保拍摄到所需的部位。

二、CT扫描设备CT扫描设备是一种通过使用X射线和计算机技术来生成横断面影像的设备。

在CT扫描过程中，患者需要躺在扫描床上，然后通过圆形的扫描器进行扫描。

操作CT扫描设备时，医生需要设置扫描器的参数，如扫描层厚度和扫描速度。

患者需要保持静止，并在扫描过程中按照医生的指示进行呼吸停顿，以避免影响图像质量。

三、MRI设备MRI设备是一种使用强磁场和无线电波来生成人体内部影像的设备。

在进行MRI检查时，患者需要躺在扫描床上，然后被推入磁共振机。

操作MRI设备时，医生需要设置磁场强度和扫描序列，以获得所需的影像。

患者需要保持静止，并在扫描过程中注意呼吸平稳，以避免图像失真。

四、超声波设备超声波设备是一种使用高频声波来生成人体内部影像的设备。

在进行超声波检查时，医生会将一种称为超声探头的设备放置在患者身体部位上，并通过探头发射声波，并接收反射回来的声波，从而生成影像。

操作超声波设备时，医生需要调整探头的位置和参数，如频率和增益，以获得清晰的影像。

患者需要保持放松，并按照医生的指示进行体位调整，以确保拍摄到所需的部位。

五、核医学设备核医学设备是一种使用放射性同位素来生成人体内部影像的设备。

在进行核医学检查时，患者需要接受放射性同位素的注射或摄入，并等待一段时间，以使同位素在体内分布。

医学上常见的4种成像设备当今世界已进入信息时代，而人们所获得的信息约有70%是从视觉感知的，因此，信息图像化已成为当代信息科学发展的方向之一。

成像技术就是讨论如何把人类周围物理世界（包括人类本身）的信息变成图像的一门科学技术。

像是B超、CT这些成像设备我们都有所了解，在日常生活中出现的频率也很高，那么除了这些成像设备之外还有哪些成像设备呢？下面让小编一一为您解答。

显微镜作为医学影像设备的先端，首先应该提及的是生物光学显微镜，他的发展已经历了三百多年的漫长时间，各种显微镜现在仍是必不可少的设备，包括进行显微手术用的各种手术显微镜。

现在还有把显微镜和电脑结合起来的图像处理系统。

内窥镜在显微镜发展的同时，为了增加直观人体内脏器官形态的研究，早在1881年制成了硬直管式胃镜。

1903年，德国人在欧洲最早制成装有电光源的直肠镜。

这种由透镜组成的内窥镜是硬性的。

可以认为是第一代。

导光纤维的出现使内窥镜可以做成软性的。

导光纤维是由玻璃纤维或塑料等合成纤维做成的，利用光的多次全反射原理传导光的一种纤维材料。

在七十年代初期研制出了性能比较完善、使用方便地各种显微内窥镜，包括胃、食管、十二指肠、支气管、鼻咽喉、直肠、结肠、小肠、胆道、关节、膀胱等镜型。

通过显微内窥镜的光学纤维可以传导图像和传导照明用光源。

通常光源是采用冷光源，不会烫伤和损伤内脏器官。

由于它柔软可绕，大大减轻了病人的痛苦。

由于它的直观性，能早期发现微小病变，如癌、瘤、炎症、溃疡、息肉、异物等。

它可以直接刷取脱落细胞，钳取活体组织，作涂片或病理检查。

另外，借助纤维内窥镜可进行一些治疗，如吸痰，高频手术、止血、钳取胃虫、引流结石、取异物、以及腔内激光治疗、冷疗等。

随着电子技术的发展，在固体摄像元件及大规模集成电路的出现和广泛应用，出现了第三代内窥镜，即电子内窥镜。

它不用光导纤维传导图像，而是在内窥镜的头部装入CCD固体摄像头，使光学图像变成电视图像，由电线导出电视信号在电视屏上显示出来。

医用影像设备医用影像设备是现代医学领域中不可或缺的重要工具，它们通过各种技术手段和设备来获取、处理和显示人体内部的影像信息，为医生准确诊断疾病提供帮助。

医用影像设备的发展使得医学影像学成为一门独立的学科，为医学研究和临床诊治提供了便利。

一、医用影像设备的分类根据不同的工作原理和实际应用，医用影像设备可以分为多个类别。

其中，最常见的几种包括：1. X射线设备：X射线设备是通过电子束产生X射线，并利用其穿过人体组织的特性来获取影像信息的设备。

常见的X射线设备包括CT （计算机断层扫描）和X射线透视设备等。

2. 磁共振成像设备（MRI）：MRI设备通过利用强磁场和射频脉冲来获取人体内部的高分辨率影像。

MRI对软组织有较好的分辨能力，常用于检查脑部、胸部和骨骼系统等。

3. 超声波设备：超声波设备利用声波的反射来生成影像。

它安全、无辐射，常被用于检查孕妇和婴儿，以及对血管和心脏进行检查。

4. 核医学设备：核医学设备通过向体内注射一种放射性示踪剂，然后利用该示踪剂的辐射来获取影像。

这些设备主要用于检测肿瘤、心血管疾病和骨骼疾病等。

5. 光学设备：光学设备主要包括内窥镜、胃镜和显微镜等，它们通过光学成像来观察人体内部的细微结构和病变情况。

二、医用影像设备的应用由于医用影像设备的不断发展和创新，它们在医学领域的应用越来越广泛。

以下是一些常见的应用领域：1. 临床诊断：医用影像设备是临床医生进行疾病诊断的重要工具。

通过对患者进行X射线、MRI、超声波等检查，医生可以了解患者的内部情况，进而确定疾病的诊断和治疗方案。

2. 疾病筛查：医用影像设备在大规模人群中的应用，可以进行疾病的早期筛查和预防。

例如，乳腺X射线摄影可以帮助早期发现乳腺癌，从而提高治疗效果和生存率。

3. 手术辅助：医用影像设备在手术中的应用，可以提供准确定位和引导手术过程。

例如，CT和MRI可以帮助外科医生在手术前确定肿瘤的精确位置和范围，从而更好地规划手术方案。

医用影像设备的分类
现代医用影像设备可分为医用影像诊断设备和医用影像治疗设备两大类。

其中医用影像诊断设备可分为：①X线设备，包括X线机和CT；②磁共振成像设备；
③核医学设备；④超声成像设备；⑤热成像设备；⑥医用光学设备（医用内镜）。

X线设备：是通过测量透过人体的X线来实现人体成像的，即是利用人体各组织的密度和厚度不同，对X线的衰减不同，来显示脏器的形态影像。

磁共振成像设备：是通过测量构成人体组织元素的原子核发出的MR信号，来实现人体成像的。

MRI设备可作任何方向的体层检查，可反映人体分子水平的生理、生化等方面的功能特性。

超声成像设备：分为利用超声回波的超声诊断仪和利用超声透射的超声CT 两大类。

超声诊断仪根据其显示方式不同，可分为A型（幅度显示）、B型（辉度显示）、D型（多普勒成像）、M型（运动显示）等。

核医学设备：是通过有选择地测量摄入体内的放射性核素所发出的γ射线来实现人体成像的设备。

此类设备主要有γ相机、SPECT和PET。

热成像设备：是通过测量体表的红外信号和体内的微波信号，实现人体成像的设备。

医用内镜：是能够直观地观察人体内部器官的形态的设备，相对其他影像设备其诊断准确性更高。

医用内镜的种类很多，其中最常见的有光导纤维内镜和电子内镜。
