医学影像四大设备
关键词：发展 前景
• 自1895年伦琴发现X线以后不久，X线就被广泛用于对人体进行检查， 作为对疾病诊断的依据。到20世纪70年代和80年代又相继出现了X线 计算机体层成像(x-ray computed tomography,x-ray CT或CT)， 它是近代飞跃发展计算机技术和X线检查技术相结合的产物。 1971年英国EMI公司Hounsfirtd研究成功第一台头部CT扫描机， 1975年美国Ledkey设计第一台全身CT机问世，它是用X线速对人体 层面进行扫描，取得信息，经计算机处理而获得的重建图像，从而显著 扩大了人体的检查范围，提高了病变的检出率和诊断的准确率。这种诊 断价值高，无痛苦，无创伤无危险的诊断方法，是放射诊断领域中的一 重大突破。 • CT技术的未来发展，将由64层到128层，甚至使用超宽探测器256排， 它利于采集更大范围的容积信息，以及提高采集速度，但它也将会限制 图像空间分辨率的进一步提高，所以说CT机层数的革命已经不能带动 CT技术的发展，层数的继续增加给临床带来的意义也越有限［4］。总 之，多层CT使影像学向高质量，高速度成像和减少射线剂量方面迈出了 一大步。但临床的实际需求才永远是CT发展的动力，让我们共同期待革 命性的新产品的问世。
医学影像四大设备
——为现代医学拉开 新的序幕
四 大 设 备
一：CT成像
二：MRI核磁共振成像
三：超声成像
四：Hale Waihona Puke 射线成像 —医学影像当家小生
constitution
• CT设备主要有以下三部分：①扫描部分由X线管、探测器和扫描 架组成；②计算机系统，将扫描收集到的信息数据进行贮存运算； ③图像显示和存储系统，将经计算机处理、重建的图像显示在电 视屏上或用多幅照相机或激光照相机将图像摄下。探测器从原始 的1个发展到现在的多达4800个。扫描方式也从平移/旋转、旋 转/旋转、旋转/固定，发展到新近开发的螺旋CT扫描（spiral CT scan）。计算机容量大、运算快，可达到立即重建图像。 由于扫描时间短，可避免运动产生的伪影，例如，呼吸运动的干 扰，可提高图像质量；层面是连续的，所以不致于漏掉病变，而 且可行三维重建，注射造影剂作血管造影可得CT血管造影（Ct angiography，CTA）。超高速CT扫描所用扫描方式与前者 完全不同。扫描时间可短到40ms以下，每秒可获得多帧图像。 由于扫描时间很短，可摄得电影图像，能避免运动所造成的伪影， 因此，适用于心血管造影检查以及小儿和急性创伤等不能很好的 合作的患者检查。
医学影像ppt课件大全最新版
呼吸系统疾病应用
肺癌
通过CT、PET/CT等影 像技术，可以实现肺癌 的早期发现和准确分期， 为手术和放化疗提供指 导。
慢性阻塞性肺疾病
利用肺功能检查和CT等 技术，可以全面评估肺 部结构和功能状态，指 导慢性阻塞性肺疾病的 治疗和管理。
肺动脉高压
通过超声心动图和CTPA 等技术，可以准确诊断 肺动脉高压并评估其严 重程度，为临床治疗提 供依据。
04 医学影像技术在临床应用
神经系统疾病应用
脑肿瘤
通过CT、MRI等影像技术，可以清晰显示肿瘤的位置、大小、形态 及与周围组织的关系，为手术提供精确的导航。
脑血管疾病
利用DSA、MRA等血管成像技术，可以准确诊断动脉瘤、血管畸形 等脑血管疾病，为介入治疗提供重要依据。
癫痫
通过PET、SPECT等功能影像技术，可以定位癫痫病灶，为手术治疗 提供指导。
利用X射线旋转扫描 和计算机重建技术生 成横断面图像。
MRI成像原理
利用磁场和射频脉冲 使人体组织产生信号， 通过接收和处理这些 信号生成图像。
超声成像原理
利用超声波在人体组 织中的反射和传播特 性生成图像。
核医学成像原理
利用放射性核素标记 的药物在人体内的分 布和代谢情况生成图 像。
02 常见医学影像检查方法
战略建议
加强医学影像技术研发和创新，提高自主创新能 力。
加强医学影像技术标准和规范建设，推动数据共 享和交流。
未来发展方向预测与战略建议
加强医学影像技术专业人才培养和引进，打造高素质人才队伍。
加强医学影像技术应用推广和转化，促进产业升级和经济发展。
医学影像数据安全与伦理问题
06
探讨
数据安全保护措施及法规遵守情况分析
医学影像设备学(第4版)PPT课件 第一章 绪论
超声成像设备的发展与应用特点
➢20世纪50年代初，以脉冲回声技术为基础的A型超声诊断仪研制成功，随后逐步发展起来了M型、B 型超声诊断仪。70年代初推出了世界上第一台彩色血流二维显像仪。近二十年来多普勒超声诊断技术发 展极为迅速，现已成为心血管系统疾病诊断和其他系统脏器血循环情况观察必不可少的影像技术。 ➢超声成像设备在检查甲状腺、乳房、心血管、肝脏、胆囊、泌尿科、妇产科等方面有其独到之处。
至今
重难点内容
第一节 医学影像设备的发展历程
三、超声成像设备的发展
A型和M型超声阶段
以B型超声为代表。以不 同形态、不同灰阶的切面 图像，动态地观察人体内 脏器组织的位置、形态和 结构。
二维或灰阶超声阶段
多普勒超声阶段
组织多普勒成像、组织应 变和应变率成像、超声造 影成像、组织谐波成像及 三维实时成像等
关注区域 (额叶)
第二节 医学影像诊断设备的应用特点
四、核医学成像设备
PET特别适合对人体的生理和功能研究，尤其是代谢功能的研究
PET-CT克服了核医学图像 解剖不明确的缺点, 可以更 早期、灵敏、准确地诊断和 指导治疗疾病，对肿瘤的早 期诊断、神经系统的功能检 查和冠心病的诊断等起着重 要作用
关注区域
横断面
矢状面
冠状面
第一章
常考知识点
常考知识点
X线设备的发展与应用特点
➢常用的X线设备：常规X线机、数字X线设备（ CR、DR、DSA ）、X-CT。 ➢早期的X线检查，仅用于骨折和体内异物诊断，原因是X线剂量小、成像时间长、空间分辨率低。 ➢X线机发展经历了五个阶段，分别是初始阶段（充气管）、实用阶段（固定阳极管）、提高完善阶段 （旋转阳极管）、影像增强器阶段（X-TV）、数字化阶段（CR、DR、DSA）。X线机输出的图像分辨 力较高，可达10LP/mm，但得到的是人体不同深度组织叠加在一起的二维平面图像。 ➢1972年，英国工程师豪斯菲尔德研制成功世界上首台用于颅脑检查的CT设备。随后的30年，CT设备 更新了四代，在提高速度、提高图像质量、拓展应用范围、减少辐射剂量等方面快速发展，扫描时间缩 短到0.5秒甚至更短，空间分辨率提高到0.1毫米量级以上。 ➢CT得到的是人体断面图像，图像空间分辨力可达到0.5mm，可分辨组织的密度差别为0.5%，可确定 被检脏器的位置、大小和形态变化。
➢20世纪50年代初，以脉冲回声技术为基础的A型超声诊断仪研制成功，随后逐步发展起来了M型、B 型超声诊断仪。70年代初推出了世界上第一台彩色血流二维显像仪。近二十年来多普勒超声诊断技术发 展极为迅速，现已成为心血管系统疾病诊断和其他系统脏器血循环情况观察必不可少的影像技术。 ➢超声成像设备在检查甲状腺、乳房、心血管、肝脏、胆囊、泌尿科、妇产科等方面有其独到之处。
至今
重难点内容
第一节 医学影像设备的发展历程
三、超声成像设备的发展
A型和M型超声阶段
以B型超声为代表。以不 同形态、不同灰阶的切面 图像，动态地观察人体内 脏器组织的位置、形态和 结构。
二维或灰阶超声阶段
多普勒超声阶段
组织多普勒成像、组织应 变和应变率成像、超声造 影成像、组织谐波成像及 三维实时成像等
关注区域 (额叶)
第二节 医学影像诊断设备的应用特点
四、核医学成像设备
PET特别适合对人体的生理和功能研究，尤其是代谢功能的研究
PET-CT克服了核医学图像 解剖不明确的缺点, 可以更 早期、灵敏、准确地诊断和 指导治疗疾病，对肿瘤的早 期诊断、神经系统的功能检 查和冠心病的诊断等起着重 要作用
关注区域
横断面
矢状面
冠状面
第一章
常考知识点
常考知识点
X线设备的发展与应用特点
➢常用的X线设备：常规X线机、数字X线设备（ CR、DR、DSA ）、X-CT。 ➢早期的X线检查，仅用于骨折和体内异物诊断，原因是X线剂量小、成像时间长、空间分辨率低。 ➢X线机发展经历了五个阶段，分别是初始阶段（充气管）、实用阶段（固定阳极管）、提高完善阶段 （旋转阳极管）、影像增强器阶段（X-TV）、数字化阶段（CR、DR、DSA）。X线机输出的图像分辨 力较高，可达10LP/mm，但得到的是人体不同深度组织叠加在一起的二维平面图像。 ➢1972年，英国工程师豪斯菲尔德研制成功世界上首台用于颅脑检查的CT设备。随后的30年，CT设备 更新了四代，在提高速度、提高图像质量、拓展应用范围、减少辐射剂量等方面快速发展，扫描时间缩 短到0.5秒甚至更短，空间分辨率提高到0.1毫米量级以上。 ➢CT得到的是人体断面图像，图像空间分辨力可达到0.5mm，可分辨组织的密度差别为0.5%，可确定 被检脏器的位置、大小和形态变化。
医学影像四大设备
Ct家族的“前赴后继”
• CT机按扫描方式的不同，形成了所谓的“五代”CT［1］： • 第一代CT：采用旋转/平移的方式扫描，X线管产生的射
线速和相对的检测器环绕人体的中心作同步平移移动，其扫 描速度慢，采集的数据少，现被淘汰。 • 第二代CT：与第一代CT机没有本质差别，由单一X线速 改为扇形X线束，缩短了扫描时间。 • 第三代CT：将300枚～800枚探测器作扇形排列，扇形 角包括整个扫描视场，扫描时间缩短至2～5秒内，它广泛 应用于头部及全身检查。
、、、、
对成有成
钙像些像
化速病参
不度变数
敏相定多
感对性，
，慢诊图
不，断像
如运困变
动难化
。
伪 影
。
多 ，
多掌
。握
规
律
困
难
。
2
1
GE篇
肢体MR成像的聪明选择 ARTOSCAN在专用肢体MR
成像领域处于世界领先地位。全世界数以百计的著
名整形外科医师和放射线学者们选择ARTOSCAN，
为广大患者提供方便、价格便宜的MR扫描。
原 子核带有正电，许多元素的原子核，如1H、19FT和31P等 进行自旋运动。通常情况下，原子核自旋轴的排列是无规律的，但将 其置于外加磁场中时，核自旋空间取向从无序向有序过渡。自旋系统 的磁化矢量由零逐渐增长，当系统达到平衡时，磁化强度达到稳定值。 如果此时核自旋系统受到外界作用，如一定频率的射频激发原子核即 可引起共振效应。在射频脉冲停止后，自旋系统已激化的原子核，不 能维持这种状态，将回复到磁场中原来的排列状态，同时释放出微弱 的能量，成为射电信号，把这许多信号检出，并使之能进行空间分辨， 就得到运动中原子核分布图像。原子核从激化的状态回复到平衡排列 状态的过程叫弛豫过程。它所需的时间叫弛豫时间。弛豫时间有两种 即T1和T2，T1为自旋-点阵或纵向驰豫时间T2，T2为自旋-自旋或 横向弛豫时间。
《医学影像设备》ppt课件共120页
体层摄影、软X线摄影（钼靶） 放大摄影、荧光摄影、记波摄影
透视（fluoroscopy）
X线摄影（radiography）
高千伏摄影（High kV Radiography） 高千伏摄影是用高于120kV（常用
120~150kV）的管电压进行摄影。需用高 电压小焦点X线管、特殊的滤线器和计时 装置。由于X线穿透力强，能穿过被照射 的所有组织，可在致密影像中显示出被隐 蔽的病变。
下，显示待分辨组织几何形态的能力。常用每厘 米内的线对数或者用可辨别最小物体的直径（mm） 来表示。CT图像的空间分辨率不如X线图像高。 密度分辨率（Density Resolution）
又称对比分辨率，是指在低对比情况下分辨组织 密度细小差别的能力。CT的密度分辨力较普通X线 高10 ~20倍。
（2）CR系统在胸部平片的应用：胸部平片是最常用的X线检查， CR胸片在总体上优于传统X线片，特别是易于观察与纵隔和膈肌重叠 的部分。CR对肺部结节性病变的检出率及显示纵隔结构，如血管、气 管等，也优于传统X线片。在间质性病变和肺泡病变的显示上，CR片 的显示则不如传统X线片。
CR系统的主要临床应用
CT设备
CT基本概念
体素（Voxel）和像素（Pixel） CT图像实际上是人体某一部位有一定厚度
（如1mm，10mm等）的体层图像。我们将成 像的体层分成按矩阵排列的若干个小的基本单 元。而以一个CT值综合代表每个小单元内的物 质密度，这些小单元称之为体素。同样，一幅 CT图像是由很多按矩阵排列的小单元组成，这 些组成图像的基本单元被称之为像素。体素是 一个三维的概念，像素是一个二维的概念。像 素实际上是体素在成像时的表现。像素越小， 越能分辨图像的细节，即图像的分辨率越高。
透视（fluoroscopy）
X线摄影（radiography）
高千伏摄影（High kV Radiography） 高千伏摄影是用高于120kV（常用
120~150kV）的管电压进行摄影。需用高 电压小焦点X线管、特殊的滤线器和计时 装置。由于X线穿透力强，能穿过被照射 的所有组织，可在致密影像中显示出被隐 蔽的病变。
下，显示待分辨组织几何形态的能力。常用每厘 米内的线对数或者用可辨别最小物体的直径（mm） 来表示。CT图像的空间分辨率不如X线图像高。 密度分辨率（Density Resolution）
又称对比分辨率，是指在低对比情况下分辨组织 密度细小差别的能力。CT的密度分辨力较普通X线 高10 ~20倍。
（2）CR系统在胸部平片的应用：胸部平片是最常用的X线检查， CR胸片在总体上优于传统X线片，特别是易于观察与纵隔和膈肌重叠 的部分。CR对肺部结节性病变的检出率及显示纵隔结构，如血管、气 管等，也优于传统X线片。在间质性病变和肺泡病变的显示上，CR片 的显示则不如传统X线片。
CR系统的主要临床应用
CT设备
CT基本概念
体素（Voxel）和像素（Pixel） CT图像实际上是人体某一部位有一定厚度
（如1mm，10mm等）的体层图像。我们将成 像的体层分成按矩阵排列的若干个小的基本单 元。而以一个CT值综合代表每个小单元内的物 质密度，这些小单元称之为体素。同样，一幅 CT图像是由很多按矩阵排列的小单元组成，这 些组成图像的基本单元被称之为像素。体素是 一个三维的概念，像素是一个二维的概念。像 素实际上是体素在成像时的表现。像素越小， 越能分辨图像的细节，即图像的分辨率越高。

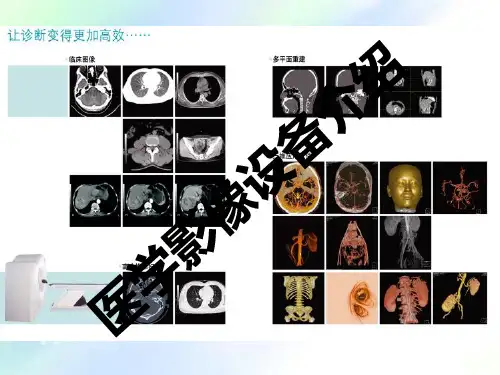

医学影像设备介绍 PPT
分类
参考第三版《医学影像设备学》
医学影像诊断设备
- 파트너와의 협력은 전략적 자산
- Supply Chain를 활용한 경쟁 우위 확보
医学影像治疗设备
- 고객 정보, 고객 관계는 전략적 자산
- 다양한 채널을 통합한 고객 서비스 제공
医 学按 影影
像 信
像息 载
诊体 不 同
断分 类
设 备
中频X线机 • 高压变压器的工作频率为400Hz—20KHz
• 现已逐渐被高频X线机所取代。
高频X线机 • 高压变压器的工作频率＞20KHz
诊视床与控制箱
立柱平床摄影机
工频X线机——常规X线机
工频X线机——程控X线机
专用X线机——胃肠X线机
专用X线机——牙科X线机
专用X线机——口腔全景X线机
数字X线设备——CR机流程
CR：IP板
数字X线设备——CR机与普通X线机区别
数字X线设备——DR机（数字X线摄影机）
数字X线设备——DR机（数字X线摄影机）
数字X线设备——CR与DR的区别
数字X线设备——CR与DR的区别
数字X线设备——DSA（数字减影血管造影机）
数字X线设备——DSA（数字减影血管造影机）
a:ct血管成像(cta)： * 头部cta：可诊断脑血管畸形，动脉瘤，脑血管狭窄与阻塞性疾病。 * 颈部cta：诊断颈动脉，椎动脉狭窄，动脉粥样硬化钙化斑块，动脉瘤，颈部血管 先天性变异，明确颈部肿块与血管的解剖关系。
* 胸主动脉、腹主动脉cta：诊断动脉瘤，夹层动脉瘤(i、ii、iii型），动脉狭窄性病变。 * 肺动脉cta:诊断急性肺栓塞，以及肺栓塞病人疗效观察。 * 肾动脉cta：诊断肾动脉狭窄，临床疑有肾性高压者。 * 下肢血管cta：诊断股动脉狭窄，及属支的闭塞。 b:仿真内镜技术， c:ct泌尿系成像（ctu）才成为可能、 4：国家明文规定1-8排ct收费标准220元，而16-32排ct收费标准280元， 二：16排ct与64排ct主要区别： 1：16排ct做为常规部位扫描；而64排ct不做为常规部位扫描，一般情况是用做心脏、血 管的；
参考第三版《医学影像设备学》
医学影像诊断设备
- 파트너와의 협력은 전략적 자산
- Supply Chain를 활용한 경쟁 우위 확보
医学影像治疗设备
- 고객 정보, 고객 관계는 전략적 자산
- 다양한 채널을 통합한 고객 서비스 제공
医 学按 影影
像 信
像息 载
诊体 不 同
断分 类
设 备
中频X线机 • 高压变压器的工作频率为400Hz—20KHz
• 现已逐渐被高频X线机所取代。
高频X线机 • 高压变压器的工作频率＞20KHz
诊视床与控制箱
立柱平床摄影机
工频X线机——常规X线机
工频X线机——程控X线机
专用X线机——胃肠X线机
专用X线机——牙科X线机
专用X线机——口腔全景X线机
数字X线设备——CR机流程
CR：IP板
数字X线设备——CR机与普通X线机区别
数字X线设备——DR机（数字X线摄影机）
数字X线设备——DR机（数字X线摄影机）
数字X线设备——CR与DR的区别
数字X线设备——CR与DR的区别
数字X线设备——DSA（数字减影血管造影机）
数字X线设备——DSA（数字减影血管造影机）
a:ct血管成像(cta)： * 头部cta：可诊断脑血管畸形，动脉瘤，脑血管狭窄与阻塞性疾病。 * 颈部cta：诊断颈动脉，椎动脉狭窄，动脉粥样硬化钙化斑块，动脉瘤，颈部血管 先天性变异，明确颈部肿块与血管的解剖关系。
* 胸主动脉、腹主动脉cta：诊断动脉瘤，夹层动脉瘤(i、ii、iii型），动脉狭窄性病变。 * 肺动脉cta:诊断急性肺栓塞，以及肺栓塞病人疗效观察。 * 肾动脉cta：诊断肾动脉狭窄，临床疑有肾性高压者。 * 下肢血管cta：诊断股动脉狭窄，及属支的闭塞。 b:仿真内镜技术， c:ct泌尿系成像（ctu）才成为可能、 4：国家明文规定1-8排ct收费标准220元，而16-32排ct收费标准280元， 二：16排ct与64排ct主要区别： 1：16排ct做为常规部位扫描；而64排ct不做为常规部位扫描，一般情况是用做心脏、血 管的；
医学影像设备介绍PPT
量和安全性。
数据采集与存储
按照操作规程采集医学影像数 据，并确保数据准确、完整地
存储。
医学影像设备的日常维护与保养
清洁与除尘
定期对设备表面进行清洁，去 除灰尘和污垢，保持设备整洁
。
部件更换与维修
及时更换磨损或损坏的部件， 定期进行设备维修和保养。
校准与调整
定期对设备进行校准和调整， 确保设备性能稳定、准确。
一次性用品的使用
对于与患者直接接触的部 件，应使用一次性用品， 以降低交叉感染的风险。
医学影像设备的环保要求与废弃物处理
节能环保设计
医学影像设备应采用节能环保设 计，降低能耗和减少对环境的影
响。
废弃物分类处理
对于设备运行过程中产生的废弃 物，应按照相关规定进行分类处 理，避免对环境和人体造成危害
。
辐射屏蔽措施
在设备周围设置适当的辐射屏蔽措 施，如铅玻璃、铅板等，以降低辐 射对周围环境和人员的危害。
医学影像设备的生物安全性
生物安全性能要求
医学影像设备应具备生物 安全性能，确保在检查过 程中不会对患者的身体造 成额外的伤害或感染。
清洁与消毒
设备表面应易于清洁和消 毒，以减少细菌、病毒等 微生物的传播数字成像的转变，数字化 技术提高了图像质量和设备性能，推动了医学影像设备的快 速发展。
发展趋势
随着科技的不断进步，医学影像设备正朝着智能化、多功能 化、高分辨率和低辐射方向发展。人工智能和机器学习技术 在医学影像分析中的应用也越来越广泛，有助于提高诊断准 确性和效率。
MRI设备利用强磁场和高频电 磁波，使人体组织中的氢原子 发生共振，再通过计算机处理 后形成图像。
MRI设备主要用于脑部、脊髓 、关节等软组织的检查，具有 无辐射、分辨率高的优点。
数据采集与存储
按照操作规程采集医学影像数 据，并确保数据准确、完整地
存储。
医学影像设备的日常维护与保养
清洁与除尘
定期对设备表面进行清洁，去 除灰尘和污垢，保持设备整洁
。
部件更换与维修
及时更换磨损或损坏的部件， 定期进行设备维修和保养。
校准与调整
定期对设备进行校准和调整， 确保设备性能稳定、准确。
一次性用品的使用
对于与患者直接接触的部 件，应使用一次性用品， 以降低交叉感染的风险。
医学影像设备的环保要求与废弃物处理
节能环保设计
医学影像设备应采用节能环保设 计，降低能耗和减少对环境的影
响。
废弃物分类处理
对于设备运行过程中产生的废弃 物，应按照相关规定进行分类处 理，避免对环境和人体造成危害
。
辐射屏蔽措施
在设备周围设置适当的辐射屏蔽措 施，如铅玻璃、铅板等，以降低辐 射对周围环境和人员的危害。
医学影像设备的生物安全性
生物安全性能要求
医学影像设备应具备生物 安全性能，确保在检查过 程中不会对患者的身体造 成额外的伤害或感染。
清洁与消毒
设备表面应易于清洁和消 毒，以减少细菌、病毒等 微生物的传播数字成像的转变，数字化 技术提高了图像质量和设备性能，推动了医学影像设备的快 速发展。
发展趋势
随着科技的不断进步，医学影像设备正朝着智能化、多功能 化、高分辨率和低辐射方向发展。人工智能和机器学习技术 在医学影像分析中的应用也越来越广泛，有助于提高诊断准 确性和效率。
MRI设备利用强磁场和高频电 磁波，使人体组织中的氢原子 发生共振，再通过计算机处理 后形成图像。
MRI设备主要用于脑部、脊髓 、关节等软组织的检查，具有 无辐射、分辨率高的优点。
最新医学影像设备学_PPT课件-药学医学精品资料
五、理解默写 1．《木兰诗》中写木兰奔赴前线思念亲人的句子是： _旦__辞__爷__娘__去__，__暮__宿__黄__河__边__，__不__闻__爷__娘__唤__女__声__，__但__闻__黄__河__流__水__鸣__溅__溅__。___ _旦__辞__黄__河__去__，__暮__至__黑__山__头__，__不__闻__爷__娘__唤__女__声__，__但__闻__燕__山__胡__骑__鸣__啾__啾__。___
4．出自《木兰诗》的成语“扑朔迷离”比喻事情错综复杂，不易辨清 真相，其原话是： ___雄__兔__脚__扑__朔__，__雌__兔__眼__迷__离__；__双__兔__傍__地__走__，__安__能__辨__我__是__雄__雌__？_______ 5．《木兰诗》中描写木兰万里迢迢奔赴战场的诗句是： __万__里__赴__戎__机__，__关__山__度__若__飞__。_______________ 6．《木兰诗》中说明战争旷日持久，战斗激烈悲壮且概括了木兰多年 征战经历的名句是：_将__军__百__战__死__，__壮__士__十__年__归__。______________
____________________________ 2．《木兰诗》中的__朔__气__传__金__柝__，__寒__光__照__铁__衣___、严酷的气氛，烘托出木兰勇敢、坚 强的性格。 3．《木兰诗》中从“归来见天子”一段里你揣摩一下木兰希望过什么 样的生活？_木__兰__不__用__尚__书__郎__，__愿__驰__千__里__足__，__送__儿__还__故__乡__。____________
1、气体X线管、感应圈时期（1895-1916） 2、热电子X线管、变压器式高压发生器时期（1916-1925） 3、防电击、防辐射X线装置的实用化时期（1925-1945） 4、高条件、大容量、控制技术现代化时期（1945年以后）
四大医学影像设备1..精品PPT课件
运行时间最长、故障率最低的系统之一。
功能多样、操作简便是POLYMOBIL
III的特点
东芝多功能X_线透视/摄影系统
人性化设计，以用为本
界面友好，视窗操作
系列
检查覆盖面大，无需移动病人 领先的DVD存储系统Βιβλιοθήκη 东芝灵活的网络支持功能
综述
• 飞利浦推出了先进的平台式放射影像系统—— DigitalDiagnost,具备了数字化应用，能支持广泛的影像 后期处理。
Integris Allura 9/9" philips 双向C型臂
• Integris Allura 9/9” 双向C型臂心血 管造影系统，可进行双向投照，尤其 适合必要减少造影剂量或缩短检查时 间的病例。
• 特性 • 新型悬吊式C臂与座地式G臂之双臂设
计并配有先进防碰撞系统 • 基于顶级CCD摄像系统的全数字化影
四大医学影像设备
• X射线机 • CT设备 • 核磁共振成像系统（MRI） • 超声成像设备
X射线机
• 简介 • Philips • 岛津 • 西门子 • 东芝 • 综述
X射线机工作原理和简介
X射线机可以作透视、摄影检查。X射 线透视主要依据的是X射线的穿透作用， 差别吸收及荧光作用；X射线摄影依据 的是X射线的穿透作用，差别吸收及感 光作用。X射线摄影检查又可以分为普 通摄影、滤线器摄影、断层摄影等几种 方法
大型悬吊式C臂血管造影系统 HeartSpeed 10C 岛津
岛津
采用MH-200S大型悬吊式C臂，较落地 式C臂相比，可从左侧,右侧,头侧等不同方 向接近病人，保证操作医生最大的活动空 间和操作自由度，获得最大的活动范围 （侧向移动160cm，纵向移动290cm） 和旋转角度，真正做到无死角检查，尤其 保证了桡动脉入路的手术进行，同时对于 急症抢救能够最大限度的缩短诊治时间。 岛津血管机还具有独特的岁差、振子等专 利运动模式。
医学影像设备学ppt
医学影像设备分类
根据成像原理，医学影像设备可分为X射线成像设备、超声成 像设备、核磁共振成像设备、核医学成像设备和光学成像设 备等。
根据应用领域，医学影像设备可分为诊断影像设备和治疗影 像设备，其中诊断影像设备包括X射线机、超声诊断仪、内窥 镜等，治疗影像设备包括放疗设备、光动力治疗仪等。
医学影像设备发展历程
医学影像设备原理
02
X射线设备原理
X射线设备利用高能X射线穿透人体组 织，不同组织对X射线的吸收程度不 同，从而在胶片或数字成像设备上形 成影像。
X射线设备在诊断骨折、肺部疾病、 腹部疾病等方面具有广泛应用。
X射线设备包括普通X光机和数字X光 机，其中数字X光机采用非胶片成像 方式，可以直接将信号转化为数字信 号，便于存储、传输和分析。
医学影像设备维护与
04
保养
医学影像设备的日常维护
每日清洁
每天使用柔软的干布擦拭设备表 面，保持清洁。
检查设备运行状况
开机后检查设备是否正常工作， 有无异常声音或指示灯。
记录使用情况
记录设备使用时间和次数，以便 跟踪设备状态。
医学影像设备的定期保养
定期检查
按照制造商的推荐，定期对设备进行全面检查， 包括电源、电缆、部件等。
MRI设备原理
MRI设备利用强磁场和高频电 磁波的组合，使人体组织中的 氢原子发生共振，释放出能量 并被接收器接收。
通过计算机处理，这些信号可 以转化为图像，显示出人体内 部结构。
MRI设备具有无辐射、无创、 无痛等特点，常用于脑部、脊 髓、关节等复杂结构的诊断。
CT设备原理
CT设备通过X射线束环绕人体旋转并逐层扫描，同时检测器接收透过人体的X射线， 形成多个层面的图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MR
❖——医学影像当家花旦
名角诞生史
• 2003年在 MRI研发领域发生了一件大事，这年11月，诺贝尔医 学奖评委会宣布，本年度的诺贝尔生理和医学奖授予了美国的保 罗C·劳特伯（Paul Lauterbur和英国的皮特·曼斯菲尔德 （Peter Mansfield），表彰他们对磁共振成像技术做出的杰 出贡献。30年前Paul Lauterbur揭示了利用磁场叠加的方式精 确激发不同的组织并对相应的核磁共振信号进行精确的定位，稍 后的1976年，英格兰诺丁汉大学的Peter Mansfield首次成功 地对活体进行了手指的核磁共振成像。1980年，第一台可以用 于临床的全身MRI在Fonar公司诞生，在美国，第一台医用磁共 振于1984年获得FDA认证。从此以后，磁共振成像走过了从理 论到实践、从形态到功能、从二维到四维、从宏观到微观的发展 历史。如果说1901年获得诺贝尔物理学奖的X光线和1979年获 得诺贝尔医学奖的CT成像技术是上个世纪医学影像诊断设备的巨 大成就，那么磁共振成像技术的发展则代表着21世纪医学影像诊 断设备和技术的发展
对成有成
钙像些像
化速病参
不度变数
敏相定多
感对性，
，慢诊图
不，断像
如运困变
动难化
。
伪 影
。
多 ，
多掌
。握
规
律
困
难
。
2
1
GE篇
肢体MR成像的聪明选择 ARTOSCAN在专用肢体MR
西门子篇
• 德国西门子最新全身螺旋CT机 配置最先进的干室柯 达激光像机、高压注射器、CT骨密度测量装置，可用 于人体各部位的检查，如颅脑、眼眶、眼球、耳部、鼻、 喉颈部、胸、腹、盆腔、脊柱、四肢等。该机功能全面， 可进行多方位、多角度、三维重建图像，能发现早期微 小病变，不会产生病灶的遗漏；对脏器病变可进行多层 面重建、多角度旋转图象显示，这为外科手术捷路提供 了较准确方位。CT骨密度装置可以在三维空间分布上 测量骨密度变化，能早期诊断骨质稀疏症并能预测发生 骨折的危险性。
医学影像四大设备
四 大 设 备
一：CT成像
二：MRI核磁共振成像 三：超声成像 四：x射线成像
Ct家族的“前赴后继”
• CT机按扫描方式的不同，形成了所谓的“五代”CT［1］： • 第一代CT：采用旋转/平移的方式扫描，X线管产生的射
线速和相对的检测器环绕人体的中心作同步平移移动，其扫 描速度慢，采集的数据少，现被淘汰。 • 第二代CT：与第一代CT机没有本质差别，由单一X线速 改为扇形X线束，缩短了扫描时间。 • 第三代CT：将300枚～800枚探测器作扇形排列，扇形 角包括整个扫描视场，扫描时间缩短至2～5秒内，它广泛 应用于头部及全身检查。
8
7
6
5
、、、、、、、、
对颅可可磁可成软
人底直不共以像组
体无接用振多参织
无骨显造频轴数分
放伪示影谱面多辨
射影心剂还直，率
性。肌直可接图高
损 和接以成像，
伤 心显反像变明
。 腔示映，化显
各血组病多优
房管织变，于
CT
室的的定提
的 情
影 像
生 化
位 准
供 信
。
况。改确息
。 变。量
。大
。
4
3
2
1
CT
4
3
、、、、
原 子核带有正电，许多元素的原子核，如1H、19FT和31P等 进行自旋运动。通常情况下，原子核自旋轴的排列是无规律的，但将 其置于外加磁场中时，核自旋空间取向从无序向有序过渡。自旋系统 的磁化矢量由零逐渐增长，当系统达到平衡时，磁化强度达到稳定值。 如果此时核自旋系统受到外界作用，如一定频率的射频激发原子核即 可引起共振效应。在射频脉冲停止后，自旋系统已激化的原子核，不 能维持这种状态，将回复到磁场中原来的排列状态，同时释放出微弱 的能量，成为射电信号，把这许多信号检出，并使之能进行空间分辨， 就得到运动中原子核分布图像。原子核从激化的状态回复到平衡排列 状态的过程叫弛豫过程。它所需的时间叫弛豫时间。弛豫时间有两种 即T1和T2，T1为自旋-点阵或纵向驰豫时间T2，T2为自旋-自旋或 横向弛豫时间。
各自具有独立的显示器、键盘和图形界面。这种独
立又统一的工作环境保证扫描检查与图像分析处理
的同步进行，有效地提高了整体工作效率及病人的
流通量。这种双监视器的操作控制模式并不是凭空 想象出来的，而是听取了许多国际知名医院放射科 专家、顾问的意见后设计而成，一经推出便得到了 广泛的接受和欢迎，类似的设计也被用在飞利浦最 新系列MR系统上。
秒重建(0.8s)技术，使得大范围、大容量、多层面
的螺旋容积扫描，变得更加轻松自如，同时为开展
更为广泛的CT应用提供了必备的技术保证。
CTSecura采用飞利浦专利MRC金属外壳球管，
此7.7MHU热容的大功率球管，保证了更高的病人
流通量和更快的检查速度。1500kHU/min的阳极冷却Biblioteka 率，业内最高，确保了大范围、连续性的螺
•
东芝篇
1.连续扫描能力强 2.扫描时间明显缩短 3.可在屏气时完成扫 描
避免小病灶遗漏
4.可进行任意回顾性 重建
CT-C2800型 螺旋CT扫描机
东软篇
• 产地：辽宁货号：价格：询价 规格： 商标： 分类：CT系 列 △1.5秒/360 °扫描 △世界先进的超高速稀土陶瓷 固体检测器、高效率、低噪声 △高寿命银钛合金滑环电刷组 件 △全中文界面及操作平台 △大容量硬盘、CDRW存储 △70cm扫描孔径、宽大舒适、 方便操作 △全中文界面及操作平台 △DICOM3.0国际标准接口 △运行维护费用低、性价比极 高
第四代CT：探测器可达数千枚，以环形排列且固定不动， X线管可作360°旋转，扫描时间缩短至2～5秒。 • 第五代CT：X线源用电子枪，使用扫描时间缩短到50毫 秒，图像分辨率高，可检查心脏，但价格昂贵，所以受到限 制［
飞利浦篇
• 飞利浦CT Vision
• 一 图像采集
•
CTSecura采用超高速的亚秒扫描(0.7s)和亚
旋扫描。MRC球管采用独特的液态金属润滑材料，
可以有效地提高剂量的稳定性，保证更高的图像质
量。所以高性能的飞利浦MRC球管是增进图像质
量，缩短扫描时间，提高检查效率，延长球管使用
寿命的重要保障。
• 二 图像显示与处理
•
CTSecura/Aura将扫描控制与图像后处理合
二为一，实现真正多任务并行处理工作平台，但又
