核医学成像原理及设备

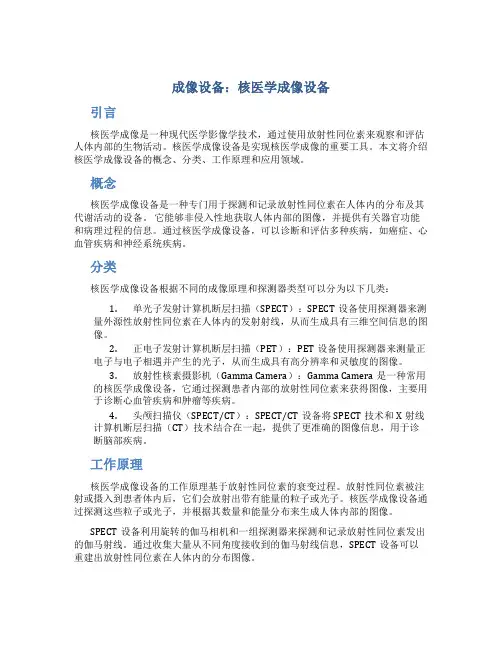

成像设备：核医学成像设备引言核医学成像是一种现代医学影像学技术，通过使用放射性同位素来观察和评估人体内部的生物活动。

核医学成像设备是实现核医学成像的重要工具。

本文将介绍核医学成像设备的概念、分类、工作原理和应用领域。

概念核医学成像设备是一种专门用于探测和记录放射性同位素在人体内的分布及其代谢活动的设备。

它能够非侵入性地获取人体内部的图像，并提供有关器官功能和病理过程的信息。

通过核医学成像设备，可以诊断和评估多种疾病，如癌症、心血管疾病和神经系统疾病。

分类核医学成像设备根据不同的成像原理和探测器类型可以分为以下几类：1.单光子发射计算机断层扫描（SPECT）：SPECT设备使用探测器来测量外源性放射性同位素在人体内的发射射线，从而生成具有三维空间信息的图像。

2.正电子发射计算机断层扫描（PET）：PET设备使用探测器来测量正电子与电子相遇并产生的光子，从而生成具有高分辨率和灵敏度的图像。

3.放射性核素摄影机（Gamma Camera）：Gamma Camera是一种常用的核医学成像设备，它通过探测患者内部的放射性同位素来获得图像，主要用于诊断心血管疾病和肿瘤等疾病。

4.头颅扫描仪（SPECT/CT）：SPECT/CT设备将SPECT技术和X射线计算机断层扫描（CT）技术结合在一起，提供了更准确的图像信息，用于诊断脑部疾病。

工作原理核医学成像设备的工作原理基于放射性同位素的衰变过程。

放射性同位素被注射或摄入到患者体内后，它们会放射出带有能量的粒子或光子。

核医学成像设备通过探测这些粒子或光子，并根据其数量和能量分布来生成人体内部的图像。

SPECT设备利用旋转的伽马相机和一组探测器来探测和记录放射性同位素发出的伽马射线。

通过收集大量从不同角度接收到的伽马射线信息，SPECT设备可以重建出放射性同位素在人体内的分布图像。

PET设备使用正电子放射性同位素来进行成像。

正电子在体内与电子相遇时会产生两个相对运动方向相反的光子。

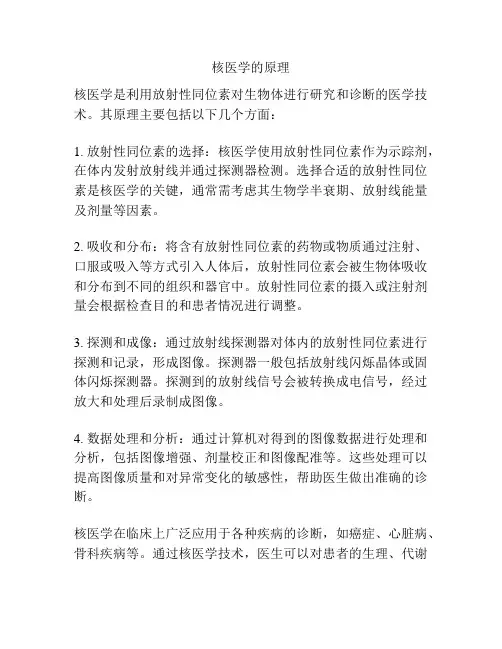

核医学的原理
核医学是利用放射性同位素对生物体进行研究和诊断的医学技术。

其原理主要包括以下几个方面：
1. 放射性同位素的选择：核医学使用放射性同位素作为示踪剂，在体内发射放射线并通过探测器检测。

选择合适的放射性同位素是核医学的关键，通常需考虑其生物学半衰期、放射线能量及剂量等因素。

2. 吸收和分布：将含有放射性同位素的药物或物质通过注射、口服或吸入等方式引入人体后，放射性同位素会被生物体吸收和分布到不同的组织和器官中。

放射性同位素的摄入或注射剂量会根据检查目的和患者情况进行调整。

3. 探测和成像：通过放射线探测器对体内的放射性同位素进行探测和记录，形成图像。

探测器一般包括放射线闪烁晶体或固体闪烁探测器。

探测到的放射线信号会被转换成电信号，经过放大和处理后录制成图像。

4. 数据处理和分析：通过计算机对得到的图像数据进行处理和分析，包括图像增强、剂量校正和图像配准等。

这些处理可以提高图像质量和对异常变化的敏感性，帮助医生做出准确的诊断。

核医学在临床上广泛应用于各种疾病的诊断，如癌症、心脏病、骨科疾病等。

通过核医学技术，医生可以对患者的生理、代谢
和功能等方面进行全面的评估，帮助制定治疗方案和监测治疗效果。

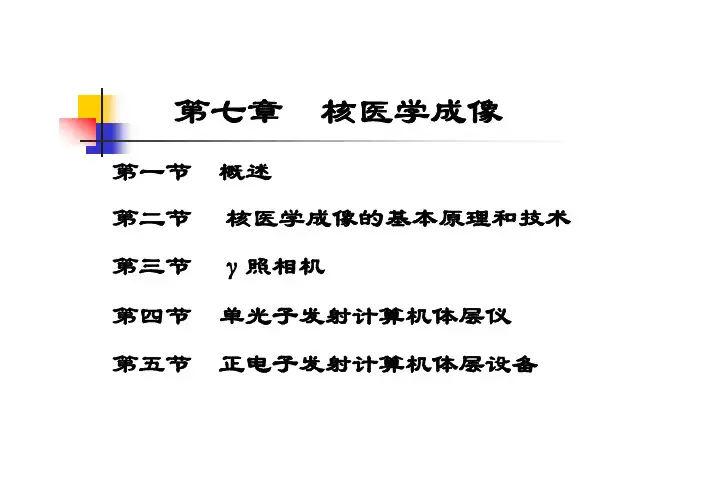

第七章核医学成像第一节概述第二节核医学成像的基本原理和技术第三节γ照相机第四节单光子发射计算机体层仪第五节正电子发射计算机体层设备第一节概述一、核医学成像原理核医学成像的过程是先把某种放射性同位素标记在药物上，形成放射性药物并引入人体内，当它被人体的脏器和组织吸收后，就在体内形成了辐射源。

用γ射线检测装置可以从体外检测体内放射性核素在衰变过程中放出的γ射线，从而构成放射性同位素在体内分布密度的图像。

核医学成像的特点⑴核医学成像是以脏器内、外，或脏器内各部分之间的放射性浓度差别为基础，显示的静态和动态图像。

图像不仅能反映人体组织、脏器和病变的位置、形态和大小，而且还提供了包括整体或局部组织功能，以及脏器功能的每个微小局部变化的差别。

⑵核医学成像具有多种动态成像方式。

由于脏器对放射性药物的摄取、吸收、排泄等作用，使脏器、病变的血流和功能情况得以动态且定量的显示出来。

⑶一些放射性核素具有向脏器或病变的特异性聚集，由此而获得的核素成像具有较高的特异性，可显示不同组织类型的肿瘤、各种神经受体、炎症、转移灶等组织器官的影像。

而这些单靠形态学检查常常难以实现。

二、核医学成像的发展1、20世纪30年代后期，人们借助131I开始研究甲状腺病症；2、50年代，核医学设备开始问世。

1951年，美国加州大学的卡森（Cassen）研制出第一台自动γ闪烁扫描机，通过逐点打印获得器官的放射性分布图像，促进了显像的发展，1952年纽厄尔(Newell )等设计出扫描机的聚焦型准直器。

但这些早期的成像设备只能对放射源逐点扫描，成像速度很慢；3、1957年，安格（Hal O. Anger）研制出第一台γ照相机，称安格照相机，使得核医学的显像由单纯的静态步入动态阶段，并于60年代应用于临床。

1959年，他又研制了双探头的扫描机进行断层扫描，并首先提出了发射式断层的技术，从而为日后发射式计算机断层扫描机—ECT的研制奠定了基础；4、70年代后期，研制出正电子发射型计算机体层成像设备（Positron emission Computed tomography，PET），和单光子发射型计算机体层成像设备（Single photon emission Computed tomography，SPECT），总称为发射型计算机体层（Emission Computed tomopraphy，ECT）。

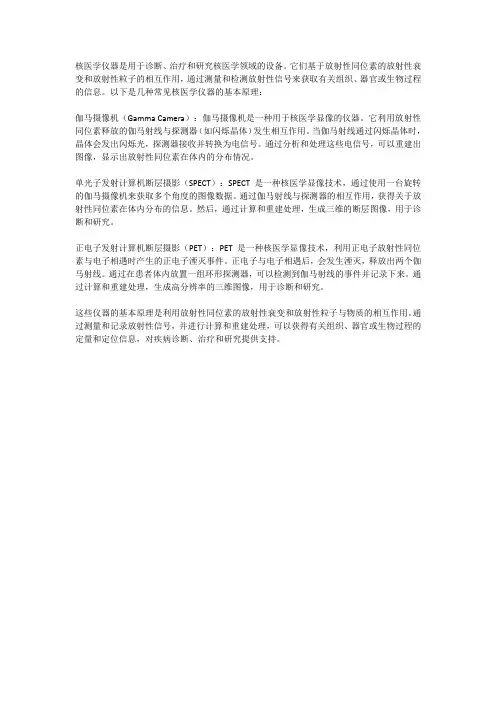

核医学仪器是用于诊断、治疗和研究核医学领域的设备。

它们基于放射性同位素的放射性衰变和放射性粒子的相互作用，通过测量和检测放射性信号来获取有关组织、器官或生物过程的信息。

以下是几种常见核医学仪器的基本原理：
伽马摄像机（Gamma Camera）：伽马摄像机是一种用于核医学显像的仪器。

它利用放射性同位素释放的伽马射线与探测器（如闪烁晶体）发生相互作用。

当伽马射线通过闪烁晶体时，晶体会发出闪烁光，探测器接收并转换为电信号。

通过分析和处理这些电信号，可以重建出图像，显示出放射性同位素在体内的分布情况。

单光子发射计算机断层摄影（SPECT）：SPECT是一种核医学显像技术，通过使用一台旋转的伽马摄像机来获取多个角度的图像数据。

通过伽马射线与探测器的相互作用，获得关于放射性同位素在体内分布的信息。

然后，通过计算和重建处理，生成三维的断层图像，用于诊断和研究。

正电子发射计算机断层摄影（PET）：PET是一种核医学显像技术，利用正电子放射性同位素与电子相遇时产生的正电子湮灭事件。

正电子与电子相遇后，会发生湮灭，释放出两个伽马射线。

通过在患者体内放置一组环形探测器，可以检测到伽马射线的事件并记录下来。

通过计算和重建处理，生成高分辨率的三维图像，用于诊断和研究。

这些仪器的基本原理是利用放射性同位素的放射性衰变和放射性粒子与物质的相互作用。

通过测量和记录放射性信号，并进行计算和重建处理，可以获得有关组织、器官或生物过程的定量和定位信息，对疾病诊断、治疗和研究提供支持。

核医学成像设备第八章核医学成像设备§8-1 概述概念：是一种以脏器内外或脏器正常组织与病变组织之间的放射性浓度差别为基础的脏器或病变组织的显像方法。

一、核医学成像的过程和基本条件：(1)、先把某种放射性同位素标记在药物上，形成放射性药物并引人人体内，当它被人体的脏器和组织吸收后，就在体内形成了辐射源。

(2)、用γ射线检测装置可以从体外检测体内放射性核素在衰变过程中放出的γ射线，从而构成放射性同位素在体内分布密度的图像。

由于放射性药物与一般天然元素或其他化合物一样，能够正常地参与机体的物质代谢，因此核医学成像的图像不仅反映了脏器和机体组织的形态，更重要的是提供了有关脏器功能及相关的生理、生化信息。

二、核医学成像的基本特点如下：(1)、核医学成像是以脏器内、外，或脏器内各部分之间的放射性浓度差别为基础，显示的静态和动态图像，该图像不仅反映了人体组织、脏器和病变的位置、形态、大小，而且还提供了包括整体或局部组织功能，以及脏器功能的每个微小局部变化和差别。

(2)、核医学成像具有多种动态成像方式。

由于脏器对放射性药物的摄取、吸收、排泄等作用，使脏器、病变的血流和功能情况得以动态且定量地显示出来，同时提供多种功能参数以反映机体及组织的血流功能、代谢和受体等方面的信息。

(3)、一些放射性核素具有向脏器或病变的特异性聚集，由此而获得的核素成像具有较高的特异性，可显示不同组织类型的肿瘤、各种神经受体、炎症、转移灶等组织器官的影像。

而这些单靠形态学检查常常难以实现。

三、核医学成像设备分类及特点(一)、γ相机1、组成：(1)、闪烁探头：包括准直器、闪烁探测器、光电倍增管等。

(2)、电子线路：包括前置放大器、单脉冲高度分析器、校正电路等。

(3)、显示装置：示波器、照相机等。

(4)、附加设备：2、特点：（见书P226）(1)、通过连续显像，追踪和记录放射性药物通过某脏器的形态和功能进行动态研究；(2)、由于检查时间相对较短，方便简单，特别适合儿童和危重病人检查；(3)、由于显像迅速，便于多体位、多部位观察；(4)、通过对图像相应的处理，可获得有助于诊断的数据或参数。
