004_涂色镀锌钢板门窗安装工艺

涂色镀锌钢板门窗安装工艺1．材料性能要求⑴门窗的品种、规格、型号、尺寸应符合设计要求，并有出厂合格证。

外用窗的传热系数应符合节能设计要求。

⑵门窗的五金及配件的种类、型号、规格应符合设计要求，并应有产品合格证。

⑶门窗的玻璃、密封胶、密封条、嵌缝材料、防锈漆、连接铁脚、连接铁板等应符合设计选用要求，并应有产品合格证。

⑷门窗的外观、外形尺寸、装配质量、力学性能应符合设计要求和国家现行标准的有关规定。

门窗表面不应有影响外观质量的缺陷。

2．施工工具与机具⑴机具：电焊机、电锤、电钻、射钉枪、切割机。

⑵工具：螺丝刀、手锤、扳手、钳子及放线、检测工具。

3．作业条件⑴进入施工现场的门窗应经检查验收合格。

⑵运到现场的门窗应分型号、规格竖直排放在仓库内的专用木架上。

樘与樘间用软质材料隔开，防止相互磨损，压坏玻璃及五金配件。

露天存放时应用苫布覆盖。

⑶主体结构已施工完毕，并经验收合格。

或墙面已粉刷完毕。

⑷主体结构施工时门窗洞口四周的预埋铁件的位置、数量是否符合图纸要求。

如有问题应及时处理。

⑸拆开包装，检查门窗的外观质量、表面平整度及规格、型号、尺寸、开启方向是否符合设计要求及国家现行标准的有关规定。

检查门窗框扇角挺有无变形，玻璃、零件是否损坏，如有破损，应及时更换或修复后方可安装。

门窗保护膜若发现有破损的，应补粘后再安装。

⑹准备好安装脚手架或梯子，并做好安全防护。

4．施工工艺涂色镀锌钢板门窗安装工艺流程如下：洞口检查－→安装门窗－→嵌缝密封－→安装五金、配件－→清洗保护。

5．施工要点⑴对等标高的同排门窗，应按设计要求拉通线检查门窗标高；外墙窗应吊线锤或用经纬仪从上向下校核窗框位置，使门窗的上下、左右在同一条直线上。

对上下、左右不符线的结构边角应进行处理。

应注意根据建筑物墙面粉刷材料确定门窗洞口比门窗框尺寸大30~60mm。

带副框的彩板门窗，一般是先装副框，连接固定后再进行洞口及室内外的装饰作业；不带副框的彩板门窗，通常是在室内外墙面及洞口粉刷完毕后进行安装。

钢材门窗安装工艺1. 介绍钢材门窗是一种常见的建筑门窗材料，其安装工艺至关重要。

本文档旨在介绍钢材门窗的安装工艺，帮助施工人员正确安装钢材门窗，确保安全和质量。

2. 准备工作在进行钢材门窗安装之前，必须进行以下准备工作：- 确定安装位置和尺寸：根据建筑设计图纸，确定钢材门窗的安装位置和尺寸。

- 购买所需材料：根据具体要求，购买所需的钢材门窗及与之相匹配的安装配件。

- 准备工具：准备好安装所需的工具，如螺丝刀、电钻、锤子等。

3. 安装步骤步骤一：准备门窗框架1. 清理安装位置：确保安装位置干净无尘，将旧门窗拆除并清理干净。

2. 安装门窗框架：按照设计要求，将门窗框架嵌入安装位置，使用水平尺和垂直尺测量和调整框架的水平度和垂直度，然后使用扣板将框架固定在墙体上。

步骤二：安装门扇1. 将门扇放入门窗框架中，确保门扇与框架紧密结合。

2. 使用螺丝刀将门扇与框架固定，确保固定牢固。

步骤三：安装玻璃1. 根据设计要求，选择合适的玻璃规格。

2. 将玻璃放入门窗框架中，确保平整、无空隙。

3. 使用密封胶将玻璃与框架粘结。

步骤四：调整和检查1. 检查门窗的开启和关闭是否灵活顺畅，修正不良情况。

2. 检查门窗的密封性能，确保无漏风、无渗水。

3. 调整门窗的门锁、把手等配件，使其操作正常。

4. 安全注意事项在进行钢材门窗安装时，务必注意以下安全事项：- 戴防护手套、安全帽和眼镜，确保个人安全。

- 使用合适的工具和设备，注意操作规范。

- 遵循安装说明书和相关标准，确保安装正确和安全。

以上是钢材门窗的安装工艺简介，希望能对施工人员在实际操作中提供一些帮助和指导。

在安装过程中，务必注重安全和质量，确保钢材门窗的稳固性和性能。

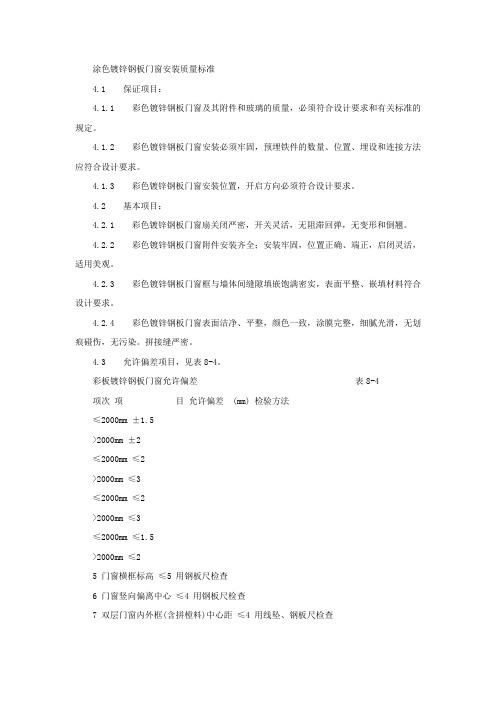

涂色镀锌钢板门窗安装质量标准
4.1 保证项目：
4.1.1 彩色镀锌钢板门窗及其附件和玻璃的质量，必须符合设计要求和有关标准的规定。

4.1.2 彩色镀锌钢板门窗安装必须牢固，预埋铁件的数量、位置、埋设和连接方法应符合设计要求。

4.1.3 彩色镀锌钢板门窗安装位置，开启方向必须符合设计要求。

4.2 基本项目：
4.2.1 彩色镀锌钢板门窗扇关闭严密，开关灵活，无阻滞回弹，无变形和倒翘。

4.2.2 彩色镀锌钢板门窗附件安装齐全；安装牢固，位置正确、端正，启闭灵活，适用美观。

4.2.3 彩色镀锌钢板门窗框与墙体间缝隙填嵌饱满密实，表面平整、嵌填材料符合设计要求。

4.2.4 彩色镀锌钢板门窗表面洁净、平整，颜色一致，涂膜完整，细腻光滑，无划痕碰伤，无污染。

拼接缝严密。

4.3 允许偏差项目，见表8-4。

彩板镀锌钢板门窗允许偏差表8-4
项次项目允许偏差(mm) 检验方法
≤2000mm ±1.5
>2000mm ±2
≤2000mm ≤2
>2000mm ≤3
≤2000mm ≤2
>2000mm ≤3
≤2000mm ≤1.5
>2000mm ≤2
5 门窗横框标高≤5 用钢板尺检查
6 门窗竖向偏离中心≤4 用钢板尺检查
7 双层门窗内外框(含拼樘料)中心距≤4 用线坠、钢板尺检查。

涂色镀锌钢板门窗安装施工工艺标准(QB-CNCEC J030310-2004)1适用范围本标准适用于工业与民用建筑物中涂色镀锌钢板门窗的安装。

2 施工准备2.1 材料要求2.1.1 涂色镀锌钢板门窗技术要求2.1.1.1 型材原材料应为建筑门窗外用彩色涂层钢板，涂膜材料为外用聚酯，基材类型为镀锌平整钢带，其技术要求应符合GB/T12754中的有关规定。

2.1.1.2 涂色镀锌钢板门窗所用的五金配件，应与门窗型号相匹配，采用五金喷塑铰链。

2.1.1.3 门窗密封采用橡胶密封胶条，断面尺寸和形状均应符合设计要求。

门窗橡胶密封条安装后要求接头严密。

表面平整，玻璃密封条无咬边。

2.1.1.4 门窗表面漆膜坚固、均匀、光滑。

盐雾试验480h不起泡、无锈蚀。

相邻构件漆膜不应有明显色差。

2.1.1.5 涂色镀锌钢板门窗外形尺寸允许偏差见表 2.1.1(1) 、2.1.1(2) 、2.1.1(3)。

表2.1.1(1)表2.1.1 (2)表2.1.1(3)2.1.1.6 涂色镀锌钢板门窗的连接与外观应满足下列要求：(1)门窗框、扇四角处交角缝隙不应大于0.5mm,平开门窗缝隙处用密封膏密封严密，不应出现透光。

206(2)门窗框、扇四角处交角同一平面高低差不应大于0.3mm。

207(3)门窗框、扇四角组装牢固，不应有松动、锤迹、破裂及加工变形等缺陷。

(4)门窗各种零附件位置应准确，安装牢固；门窗启闭灵活，不应有阻滞、回弹等缺陷，并应满足使用功能。

(5)平开窗分格尺寸允许偏差土2mm(6)门窗装饰表面涂层不应有明显脱漆、裂纹，每樘门窗装饰表面局部擦伤划伤等级应符合表 2.1.1(4) 的规定。

表2.1.12.1.1.7 涂色镀锌钢板门窗的抗风压性能、空气渗透性能和雨水渗透性能按GB13685及GB13686规定的方法检测，其性能应符合表 2.1.1(5)和表2.1.1(6)的规定。

表2.1.1(5)表2.1.1(6)2.1.1.8 外窗保温性能按GB8484规定的方法检测，分级值应符合表 2.1.1(7)的规定。

钢铁门窗安装施工工艺
介绍
本文档旨在介绍钢铁门窗的安装施工工艺。

步骤一：准备工作
在开始安装之前，确保以下准备工作已经完成：
1. 准备好所需的钢铁门窗材料和工具。

2. 检查门窗的尺寸是否与开洞尺寸一致。

3. 清理开洞并确保洞口平整。

4. 检查墙体是否有结构问题或损坏，如有需要修复。

步骤二：安装门窗框架
1. 将门窗框架放置在开洞口，确保垂直和水平。

2. 使用螺丝或其他适当的固定材料将框架固定在墙体上。

3. 检查框架的稳固性和平整度。

步骤三：安装门窗扇
1. 将门窗扇放入框架内。

2. 使用垫片等适当材料，保证门窗扇的平衡和稳定性。

3. 使用螺丝或其他适当的固定材料将门窗扇固定在框架上。

步骤四：进行调整和检查
1. 确保门窗的开合顺畅，无卡顿或不平衡现象。

2. 检查门窗的密封性能，确保没有漏风或漏水情况。

3. 测试门窗的锁具和其他配件是否正常使用。

步骤五：清洁和保养
1. 清洁门窗表面，去除安装过程中的污垢。

2. 定期保养门窗，清洁滑轨和润滑移动部件。

结论
通过按照以上步骤进行钢铁门窗安装施工工艺，可以确保门窗的稳固性和功能性。

请根据具体情况，适当调整工艺步骤并参考相关的安装手册。

涂色镀锌钢板门窗安装工艺技术交底记录安装前准备工作：1.材料准备：涂色镀锌钢板门窗、安装所需配件等。

2.工具准备：约定的施工工具、梯子等。

3.现场清理：清理安装场地，保证工作环境整洁。

安装流程：1.检查：检查涂色镀锌钢板门窗是否完整，并与设计图纸进行对照，确认尺寸、型号、数量等是否符合要求。

2.检测：对门窗框架进行水平检测，确保框架的安装位置正确。

3.定位：根据设计图纸确定门窗的安装位置，并使用标线工具进行标注。

4.安装框架：首先安装门窗框架，根据标线进行定位，垂直度和水平度要求达到设计要求，使用膨胀螺栓将门窗框架固定在墙体上。

5.安装扇框：将门窗扇框与门窗框架连接，确保门窗扇框的平整度和平衡度。

6.定位并安装五金配件：根据设计要求，逐个安装门窗五金配件，如锁具、合页、拉手等，确保安装牢固可靠。

7.调整：对已安装的门窗进行调整，确保门窗的开关灵活顺畅。

8.密封：使用密封胶对门窗框架与墙体之间进行密封处理，防止水气渗透。

9.清理：清理安装现场的杂物，保持工作环境整洁。

注意事项：1.安装过程中要注意安全，必要时佩戴安全帽、手套、安全鞋等个人防护装备。

2.涂色镀锌钢板门窗在搬运和安装过程中要轻拿轻放，避免磕碰和划伤表面。

3.安装过程中，要根据设计要求和标准操作，确保门窗的安装质量和美观度。

4.安装完成后，要进行最后的检查和清理，确保门窗安装无质量问题和安全隐患。

以上是涂色镀锌钢板门窗安装工艺技术的交底记录，安装过程中需要严格按照工艺要求进行操作，确保门窗的安全可靠和使用寿命。

安装结束后，需要对安装质量进行检查和评估，以确保工程质量满足设计要求，并达到客户的满意度。

第四章镀锌彩板门窗本章包括不同结构、开闭方式和不同生产系列的镀锌彩板门窗，主要用于各种工业、公用与民用建筑的门窗工程。

第一节品种、规格、技术要求和运输、贮存一、品种、规格和性能镀锌彩板门窗是我国近年来从意大利引进的门窗新品种。

它是以彩色镀锌钢板（0.7~1.1mm 厚）和4mm平板玻璃或中空双层钢化玻璃为主材，经机械加工组装制成。

其生产工艺过程完全摒弃了能耗高的焊接工艺，而全部采用接插件组角自攻螺钉连接。

玻璃与门窗交接处门窗框与扇之间的缝隙全部用橡胶密封条和密封膏来密封。

镀锌彩板门窗按开启方式可分为平开窗、推拉窗、固定窗、悬窗、立转窗、平开门、推拉门、弹簧门等，颜色有红、绿、白、茶等多种颜色。

镀锌彩板门窗的品种、规格及技术性能见表11-4-1。

二、运输和贮存(1)产品出厂时应附有高标、产品名称、规格、数量、厂名及出厂日期。

(2)产品包装全部采用木板或集装箱，一律立放，不准堆放或挤压，产品捆扎牢固，在装车或装箱后要求稳定，避免运输中因颠簸造成产品破损。

(4)彩板门窗应存放在库房内，地面要求干燥、平整、严禁存放在腐蚀性严重或潮湿的环境中。

第二节镀锌彩板门窗安装一、安装前准备(1)门窗拆箱后按设计图纸核对门窗规格、尺寸、开启方式，检查运输贮存中门窗产品是否有损坏。

构件、玻璃及零附件是否配套。

(2)准备好脚手架和安全设施，严禁用门窗作为脚手架。

二、安装步骤安装形式分两种：一种是有附框，另一种是无附框。

1、带附框门窗的安装首先在施工现场组装好附框，将连接件用自攻螺钉固定在附框上。

将附框放进门窗用木楔临时固定校正门窗位置，将连接件与墙身预埋铁焊牢，或用膨胀栓将附框固定在洞口。

然后用1:3水泥砂浆嵌实缝隙，待室内外饰面施工结束并干燥后，再将门窗放入框内，进行适当调整，用自攻螺钉将门窗紧固在附框上。

附框与门窗框安装缝隙处用建筑密封胶密封。

最后剥去门窗表面保护层。

带附框门窗的安装节点见图11-4-1。

2、不带附框门窗的安装此种方法对门窗的洞口及洞口装修质量要求严格。

涂色镀锌钢板门窗安装成品保护
5.1 抹水泥砂浆嵌塞门窗缝以前，应先在门窗上贴纸或用塑料薄膜遮盖保护，以防门窗框被水泥污染后变色。

5.2 门窗框四周嵌塞密封胶时，操作应认真仔细，以防胶液污染门窗。

5.3 内外墙涂料施工时，亦应先遮挡好门窗，喷涂完后，拆除保护膜，将局部污染处用软布沾水擦净。

5.4 室内垃圾、杂物及水磨石浆水等，严禁从门窗口外倒。

5.5 不能将门窗框做为架子的支点承重。

室内运输管道、设备、材料等，注意不要撞坏门窗框料。

5.6 门窗安装时不应在门框上打火引弧，防止烧伤门边。

5.7 做为主要运料口的门框口边，应用木板保护，防止碰撞。

5.8 门窗应及时安装五金配件，并设专人开关窗户，走道门扇应用木楔将门扇临时固定，防止碰坏。

涂色镀锌钢板门窗安装施工方案一、材料产品要求1 涂色镀锌钢板门窗品种、型号应符合设计要求。

涂色镀锌钢板门窗进入施工现场，生产厂家应出具产品出厂合格证；每模涂色镀锌钢板门窗应有“合格”标记。

2 涂色镀锌钢板门窗进场后必须进行检验，不合格的退场。

3 涂色镀锌钢板门窗进场后，应按规格、型号分类堆放，然后挂牌并标明其规格、型号和数量。

4 涂色镀锌钢板门窗所用的五金配件，应与门窗规格型号匹配，采用五金喷塑铰链，并用塑料盒装饰。

5 门窗密封采用橡胶密封胶条，断面尺寸和形状均应符合设计要求。

6 门窗连接采用塑料插接件螺钉，把手的材质应按图纸的要求而定。

7 水泥强度等级32.5及其以上；砂为中砂或粗砂。

豆石少许。

8 嵌缝材料、密封膏的品种、型号应符合设计要求。

9 自攻螺丝、扁铁连接件、防锈漆、金属纱、压纱条、膨胀螺栓、焊条等配套准备。

二、主要机具电钻、射钉枪、电焊机、手锤、螺丝刀、丝锥、活扳手、钢卷尺、线坠、水平尺、塞尺、毛刷、刮刀、铁锹、抹子、托线板、小线、小水桶等。

三、作业条件1 主体结构验收合格,达到安装条件.工种之间已办好交接手续.2 弹好室内+500mm水平线,并按建筑施工图中所示尺寸弹好门窗中线.3 根据+500mm水平线和门窗中线对门窗洞口尺寸进行检查。

不符合设计尺寸要求的，对洞口结构进行剔凿处理。

处理之前必须征求设计的意见，需要采取加固措施的，必须进行加固，清理干挣经过验收后，方可开始安装钢门窗。

4 检查原结构施工时门窗两侧预埋铁件的位置是否正确，对于预埋位置不准或遗漏者，按门窗安装要求补装齐全。

5 检查门窗，对由于运输、堆放不当而导致门窗框扇出现的变形、玻璃及零附件损坏等，应进行校正和修理。

四、操作工艺1 工艺流程：2划线定位。

按图纸中门窗的安装位置、尺寸和标高，以门窗中线为准向两边量出门窗边线。

如果工程为多层或高层时，以顶层门窗安装位置线为准，用线坠或经纬仪将门窗边线标划到各楼层相应位置。

从各楼层室内+500mm水平线量出门窗的水平安装线。

SGBZ-0328涂色镀锌钢板门窗安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工质量验收规》GB50210-20011、围本工艺标准适用于工业与民用建筑涂色镀锌钢板门窗安装。

2、施工准备2.1材料及主要机具：2.1.1涂色镀锌钢板门窗：规格、型号应符合设计要求，且应有出厂合格证。

2.1.2涂色镀锌钢板门窗所用的五金配件，应与门窗型号相匹配，采用五金喷塑铰链，并用塑料盒装饰。

2.1.3门窗密封采用橡胶密封胶条，断面尺寸和形状均应符合设计要求。

2.1.4门窗连接采用塑料插接件螺钉，把手的材质应按图纸要求而定。

2.1.5焊条的型号根据施焊铁件的厚度决定，并应有产品的合格证。

2.1.6嵌缝材料、密封膏的品种、型号应符合设计要求。

2.1.732.5号以上普通水泥或矿渣水泥。

中砂过5mm筛，筛好备用。

豆石少许。

2.1.8防锈漆、铁纱（或铝纱）、压纱条、自攻螺丝等配套准备，并有产品合格证。

2.1.9膨胀螺栓：塑料垫片、钢钉等备用。

2.1.10主要机具：螺丝刀、粉线包、托线板、线坠、扳手、手锤、钢卷尺、塞尺、毛刷、刮刀、扁铲、铁水平、丝锥、笤帚、冲击电钻、射钉枪、电焊机、面罩、小水壶等。

2.2作业条件：2.2.1结构工程已完，经验收后达到合格标准，已办理了工种之间交接检。

2.2.2按图示尺寸弹好窗中线及+50cm的标高线，核对门窗口预留尺寸及标高是否正确，如不符，应提前进行处理。

2.2.3检查原结构施工时门窗两侧预留铁件的位置是否正确，是否满足安装需要，如有问题应及时调整。

2.2.4开包检查核对门窗规格、尺寸和开启方向是否符合图纸要求；检查门窗框扇角梃有无变形，玻璃及零附件是否损坏，如有破损，应及时修复或更换后方可安装。

2.2.5提前准备好安装脚手架，并搞好完全防护。

3、操作工艺3.1工艺流程：弹线找规矩→门窗洞口处理→门窗洞口预埋铁件的核查→拆包检查门窗质量→按图纸编号运至安装地点→涂色镀锌钢板门窗安装→门窗四周嵌缝、填保温材→清理→质量检验→成品保护3.2弹线找规矩：在最高层找出门窗口边线，用大线坠将门窗口边线引到各层，并在每层门窗口处划线、标注，对个别不直的口边应进行处理。
