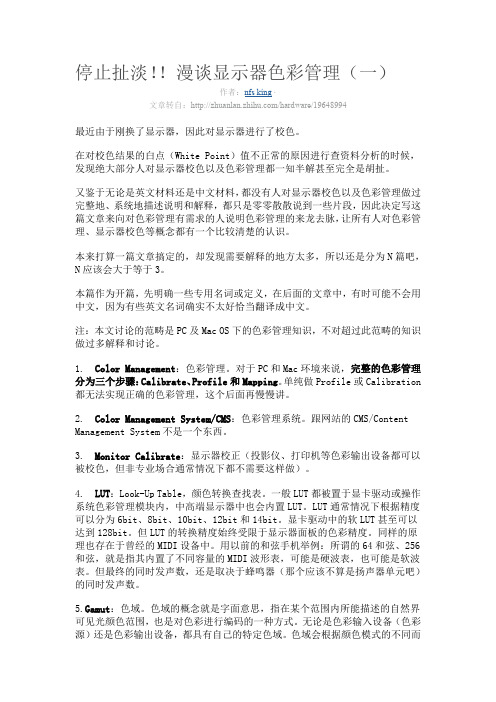

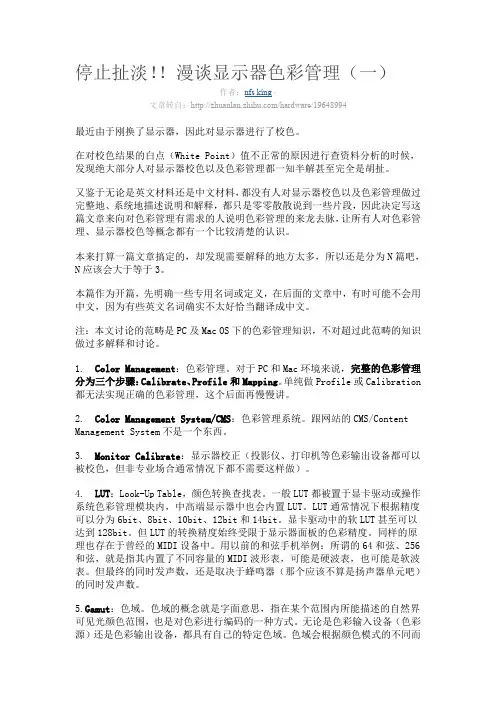

停止扯淡!!漫谈显示器色彩管理(一)作者:nfs king ·文章转自:/hardware/19648994最近由于刚换了显示器,因此对显示器进行了校色。
在对校色结果的白点(White Point)值不正常的原因进行查资料分析的时候,发现绝大部分人对显示器校色以及色彩管理都一知半解甚至完全是胡扯。
又鉴于无论是英文材料还是中文材料,都没有人对显示器校色以及色彩管理做过完整地、系统地描述说明和解释,都只是零零散散说到一些片段,因此决定写这篇文章来向对色彩管理有需求的人说明色彩管理的来龙去脉,让所有人对色彩管理、显示器校色等概念都有一个比较清楚的认识。
本来打算一篇文章搞定的,却发现需要解释的地方太多,所以还是分为N篇吧,N应该会大于等于3。
本篇作为开篇,先明确一些专用名词或定义,在后面的文章中,有时可能不会用中文,因为有些英文名词确实不太好恰当翻译成中文。
注:本文讨论的范畴是PC及Mac OS下的色彩管理知识,不对超过此范畴的知识做过多解释和讨论。
1. Color Management:色彩管理。
对于PC和Mac环境来说,完整的色彩管理分为三个步骤:Calibrate、Profile和Mapping。
单纯做Profile或Calibration 都无法实现正确的色彩管理,这个后面再慢慢讲。
2. Color Management System/CMS:色彩管理系统。
跟网站的CMS/Content Management System不是一个东西。
3. Monitor Calibrate:显示器校正(投影仪、打印机等色彩输出设备都可以被校色,但非专业场合通常情况下都不需要这样做)。
4.LUT:Look-Up Table,颜色转换查找表。
一般LUT都被置于显卡驱动或操作系统色彩管理模块内,中高端显示器中也会内置LUT。
LUT通常情况下根据精度可以分为6bit、8bit、10bit、12bit和14bit。

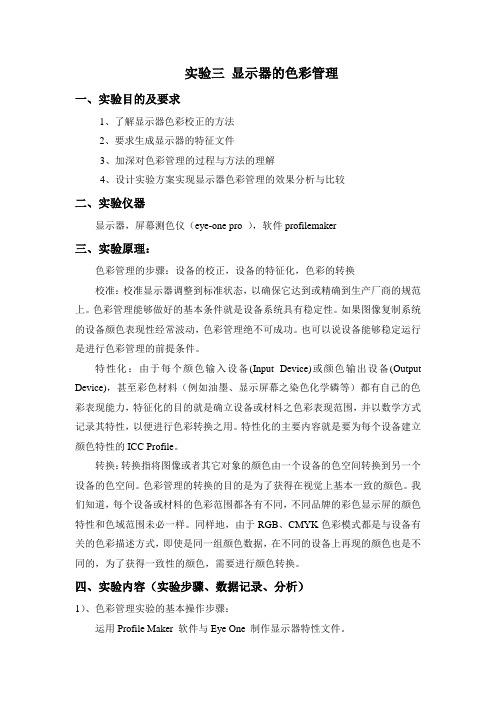

实验三显示器的色彩管理一、实验目的及要求1、了解显示器色彩校正的方法2、要求生成显示器的特征文件3、加深对色彩管理的过程与方法的理解4、设计实验方案实现显示器色彩管理的效果分析与比较二、实验仪器显示器,屏幕测色仪(eye-one pro ),软件profilemaker三、实验原理:色彩管理的步骤:设备的校正,设备的特征化,色彩的转换校准:校准显示器调整到标准状态,以确保它达到或精确到生产厂商的规范上。
色彩管理能够做好的基本条件就是设备系统具有稳定性。
如果图像复制系统的设备颜色表现性经常波动,色彩管理绝不可成功。
也可以说设备能够稳定运行是进行色彩管理的前提条件。
特性化:由于每个颜色输入设备(Input Device)或颜色输出设备(Output Device),甚至彩色材料(例如油墨、显示屏幕之染色化学磷等)都有自己的色彩表现能力,特征化的目的就是确立设备或材料之色彩表现范围,并以数学方式记录其特性,以便进行色彩转换之用。
特性化的主要内容就是要为每个设备建立颜色特性的ICC Profile。
转换:转换指将图像或者其它对象的颜色由一个设备的色空间转换到另一个设备的色空间。
色彩管理的转换的目的是为了获得在视觉上基本一致的颜色。
我们知道,每个设备或材料的色彩范围都各有不同,不同品牌的彩色显示屏的颜色特性和色域范围未必一样。
同样地,由于RGB、CMYK色彩模式都是与设备有关的色彩描述方式,即使是同一组颜色数据,在不同的设备上再现的颜色也是不同的,为了获得一致性的颜色,需要进行颜色转换。
四、实验内容(实验步骤、数据记录、分析)1)、色彩管理实验的基本操作步骤:运用Profile Maker 软件与Eye One 制作显示器特性文件。
1、打开显示其预热30min,并关闭系统电源管理,关闭屏幕保护程序等2、校准显示器。
设置White Point ( 白点) 为5000K,GAMMA 值为1. 8, 亮度推荐100%; 显示器类型选择LCD。

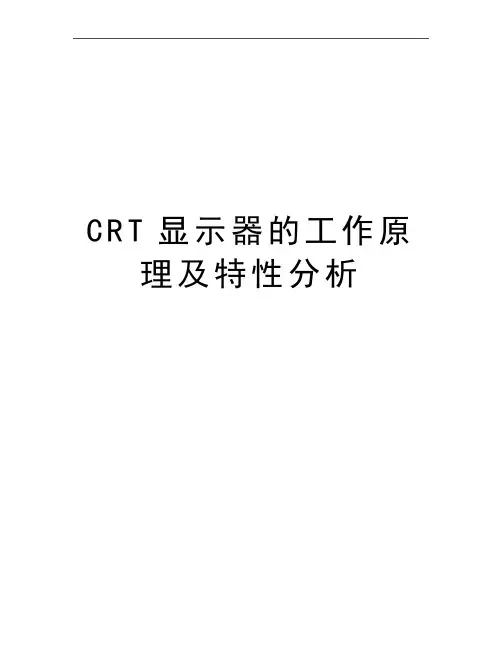

C R T显示器的工作原理及特性分析1、绪论 (2)2、CRT显像管的基本结构 (2)2.1、电子枪 (3)2.2、玻壳 (4)1.3 、荧光屏 (4)1.4偏转线圈 (4)1.4.1、偏转线圈的组成 (5)1.4荫罩 (5)2、 CRT的工作原理及特性 (6)2.1 CRT的工作原理 (6)2.2 CRT的特性 (7)2.2.1调制特性 (7)2.2.2、点距 (8)2.2.3、场频 (8)2.2.4、行频 (9)2.2.5、分辨率 (9)2.2.6、安全认证 (9)2.2.7、视频带宽 (10)3. CRT显示器的分类 (10)4、CRT显示器优缺点 (10)总结 (11)参考文献 (11)CRT显示器的工作原理及特性分析摘要:显示器又称监视器,是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种工具。
是完成电光转换并将各像素综合成为图像的作用最终把接受到的电视信号在荧光屏上重现出来。
它的应用也非常广泛,大到卫星监测、小至看视频,可以说在现代社会里,它的身影无处不在,其结构一般为圆型底座加机身,随着彩显技术的不断发展,现在出现了一些其他形状的显示器,而且越来越明细,而且它们经历了从黑白到彩色,从球面到柱面再到平面直角,直至纯平的发展。
在这段加速度前进的历程中,显示器的视觉效果在不断得到提高,色彩、分辨率、画质、带宽和刷新率等各项指标均有大幅度的提升。
母前广泛应用的电视显示器主要分以下几种:CRT(阴极射线管)显示器、LCD(液晶)显示器、PDP(等离子)显示器、LED(发光二极管)显示器等新型的平板显示器。
本文重点分析了CRT显示原理和特点,也对它们的基本构造做了相应的介绍。
关键词:CRT;工作原理;特性分析1、绪论CRT显示器是一种使用阴极射线管(Cathode Ray Tube)的显示器,在大约2005年以前,电脑基本上都是使用这种显示器。
阴极射线管主要有五部分组成:电子枪(Electron Gun),偏转线圈(Deflection coils),荫罩(Shadow mask),荧光粉层(Phosphor)及玻璃外壳。
CRT、LCD、OLED三种显示器件的工作原理特点及其未来的应用领域和发展趋势B120302B12030225阿布都克尤木图尔洪摘要显示器应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。
是完成电光转换并将各像素综合成为图像的作用最终把接受到的电视信号在荧光屏上重现出来。
它的应用也非常广泛,大到卫星监测、小至看视频,可以说在现代社会里,它的身影无处不在,其结构一般为圆型底座加机身,随着彩显技术的不断发展,现在出现了一些其他形状的显示器,而且越来越明细,而且它们经历了从黑白到彩色,从球面到柱面再到平面直角,直至纯平的发展。
在这段加速度前进的历程中,显示器的视觉效果在不断得到提高,色彩、分辨率、画质、带宽和刷新率等各项指标均有大幅度的提升。
目前广泛应用的电视显示器主要分以下几种:CRT(阴极射线管)显示器、LCD(液晶)显示器、OLED(发光二极管面光源)显示器等新型的平板显示器。
正文1.LCD (液晶显示器)的类型LCD是一种靠液晶态物质的液晶分子排列状态在电场中改变而调制外界光的平板显示器。
根据目前实际产业化现状, LCD主要可划分为TN (扭曲向列型) 、STN (超扭曲向列型) 、a - Si TFT (非晶硅薄膜晶体管型) 、LTPS TFT(低温多晶硅薄膜晶体管型) 、TFD (薄膜二极管型)等。
LCD的特点是非主动发光、高清晰、省电、低压驱动、高亮度,但响应时间和宽视角仍在进一步完善之中。
它的适用尺寸主要有: 33 mm~38 mm (笔记本电脑) 、38 mm~46 mm (桌面显示器) 、53 mm~107 mm (电视机) 、3. 3 mm~5. 6 mm (手机)等。
2.CRT分类(1).根据调控方式不同可分为:模拟调节、数字调节和OSD调节模拟调节是在显示器外部设置一排调节按钮,手动调节亮度、对比度等一些技术参数。
由于模拟器件较多,故障的几率较大,而且可调节的内容极少,所以目前已销声匿迹。
深入解读液晶显示器主要指标如何描述一款显示器的性能优劣,一直存在着不少误区,加之相当长时间以来,大多数媒体对显示设备的测试仅仅停留在体验感受上,很难谈的上衡量和比较产品之间的差异与优劣,在开始为读者呈上14款22英寸显示器打擂战果之前,首先要来解读一下影响显示器显示效果的几个重要因素。
亮度1.亮度、对比度的定义和测量2.明室对比度专项测试:镜面/玻璃/漫射屏的优劣3.动态对比度的真实面目色彩4.伽马曲线与色彩增强5.色彩好坏看色域范围6.专项测试:80%与50%色域的差异色(8bit)与色(6bit抖动)其他8.灰阶加速技术的弊端9.可视角度并不简单测试方法与结果分析要领这部分理论分析有助于读者走出传统观念的误区,也要认识到只看厂商标注的参数并没有多大用处,因为厂商不仅只挑最有利的数字来标,更可以在一定范围内上下浮动,当然,厂商通常也是往有利的方向浮动。
显示设备的知识相当宽泛和专业,难免出现纰漏和不周全的地方,如发现会尽快更正。
液晶显示器的标称的亮度表示它在显示全白画面时所能到达的最大亮度,单位是cd/㎡(坎德拉每平方米),22英寸液晶显示器的最大亮度都达到250cd/㎡以上,远比CRT的平均水平100cd/㎡高出很多,实际上现在并不用操心一款崭新的液晶显示器不够亮,恰恰相反,很多用户都反映液晶显示器亮的刺眼,这就需要调节显示器的显示模式和亮度、对比度设置来控制全白最大亮度。
亮度并非越高越好,不同的环境亮度和不同的显示题材需要不同的亮度水平。
题材不同,需要的亮度不同-上网、办公等任务,由于显示画面白色部分较多,亮度在80-120cd/㎡比较合适。
-图片处理,为了突出图像细节,亮度在150-180cd/㎡比较合适。
-视频、电影类节目,存在大量暗场景,需要较高亮度,应开启最大亮度,通常以表现视频节目作为卖点的显示器会具有较高的亮度,比如400cd/㎡。
以上这些亮度值属于经验参数,当然还要考虑的环境亮度,相同亮度的显示器在晚上关灯和明亮的办公室里人眼的感觉并不相同,调节到合适的亮度是使用一台显示器最基本的操作。

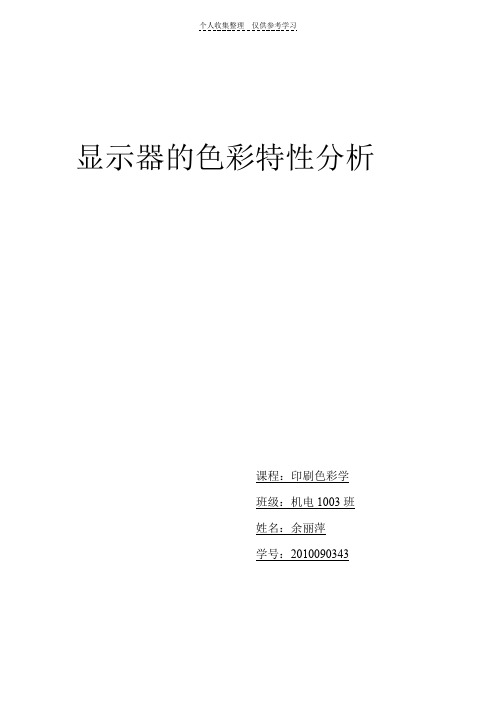

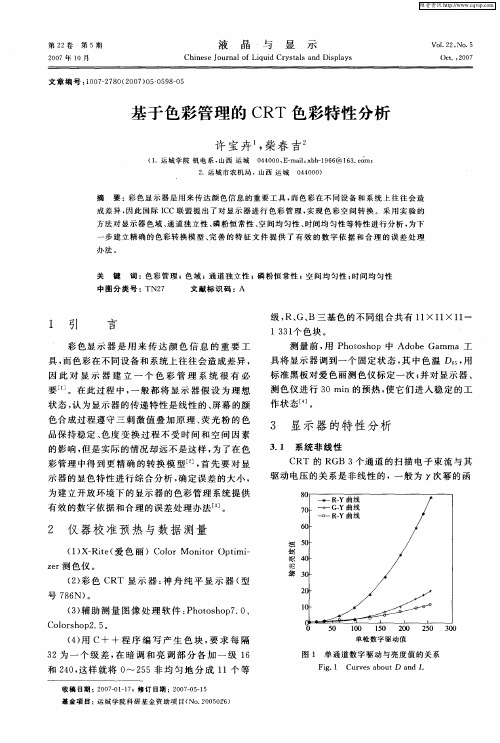

显示器的色彩特性分析
课程:印刷色彩学
班级:机电1003班
姓名:余丽萍
学号:2010090343
显示器的色彩特性分析
引言:
随着计算机、网络的快速发展,显示器成为图像信息显示的载体,伴随而来的是人们对显示器显示的颜色、亮度和真彩色的要求越来越高,而且许多显示技术、颜色和图像视觉评价实验等方面的科研工作更要求非常精确地控制显示器的亮度和色度[1-8]。

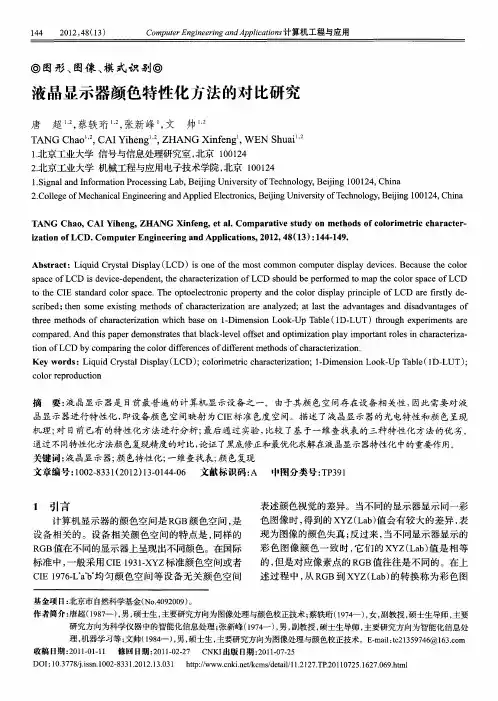

要精确地控制显示器颜色则需要对其进行特性化。
CRT显示器颜色特性化即是建立CRT 显存中数字驱动信号与独立于设备的色彩空间CIEXYZ间的转换模型。
到目前为止,国内外对CRT显示器颜色特性化做了大量的研究[1-8],提出了许多转换模型,其中由Roy S Berns提出的GOG模型是目前精度最高的模型[1-2],可控精度达到平均色差0.54ΔEa*b,但是以上模型均基于CRT显示器3个电子枪相互独立的假设,然而在实际测量和应用中,这个假设往往不成立,导致转换模型不精确。
笔者通过实验,考虑CRT显示器3个电子枪相互影响的情况下,对GOG模型进行改进。
1 CRT显示器的显色原理及GOG模型阴极射线管显示器(CRT)主要由电子枪、偏转线圈、荫罩、高压石墨电极、荧光粉涂层和玻璃外壳5部分组成。
彩色显示器是用来传达颜色信息的重要设备,成为计算机系统不可缺少的外部设备。
但是, 不同品牌、不同型号显示器的显示颜色性能不同, 有些甚至差别很大。
印刷图像处理对颜色再现的要求很高, 显示器所显示的颜色应与原稿、打样和印刷品颜色尽可能保持一致,
也就是常说的, 软打样颜色显示误差会导致复制的失败。
在用网络传输彩色图像信息时, 也要求同一幅图像在不同显示器上表现出相同的颜色效果, 否则就可能传递错误的信息。
以上都要求采用色彩管理技术, 以保证颜色信息在不同设备上有相同或接近的颜色表现
1、显示器的呈色原理
显示器呈现颜色是通过屏幕上的红绿蓝荧光粉发光来实现的,当三种荧光粉发光强度不同就会合成不同的颜色,颜色合成原理符合色光加色法。
荧光粉发光强度与落在上面的电子数成正比,因此控制发射的电子数就可以实现颜色的控制,而发射的电子个数取决于显示器感光传感器给定的数字驱动值,数字驱动值是显示器表示颜色的数字量,也是保存在数字图像文件中的数字值。
红绿蓝荧光粉所发的光形成现实颜色的三刺激值,可以分别用RGB表示。
RGB三刺激值构成显示器RGB颜色空间的色彩,根据颜色变换规则关系,RGB三刺激值可以由传感器数字驱动值控制,从而也可以由传感器数字驱动值控制,三者间的转换关系和转换系数正确与否,决定了显示器色彩管理的精度和有效性。
2、实验的目的
本文根据显示器的成色原理,选择特定的具有代表性的色块代表整个色空间,分别计算显示器色彩传感器的数字驱动值和RGB三刺激值的关系,以及RGB空间和XYZ空间的关系,用以拟合显示器各传感器的颜色传递曲线,通过这种分层次的求解过程,使得参数间的关系简化,从而提高算法的精度,也减低了算法难度。
3、实验设计
A.测试仪器
a)分光光度计
b)彩色CRT显示器
c)辅助测量图像处理软件Colorshop2.5
B.实验条件
a)数据的测量要在计算机开启半个小时以后进行测量,使得计算
机处于正常的工作状态。
C.实验步骤
1、先进行显示器的校正
a)打开显示器的调节菜单
b)调整红、绿、蓝量级
c)隐藏显示器的调节菜单
d)重新测量显示器屏幕
e)重复以上步骤直到得到所要的结果
准备工作完成后, 即可进行显示器的校正。
连接色度仪并确保载入合适的驱动程序, 本次实验选用的是Monaco OPTIX。
打开Monaco OPTIX后双击Monitor, 创建显示器配置文件, 进行参数预设, 阴极射线管显示器选择CRT MonitorReference. txt 作为参考文件, 色温选择6500K时白点在CIE坐标中的位置分别是: X=0. 314, Y=0. 324。
由于选用的是CRT显示器, 所以伽玛值使用2. 2。
在Sample窗口里选择SpectroLino测量密度仪, 然后对SpectroLino测量密度仪进行白点校正

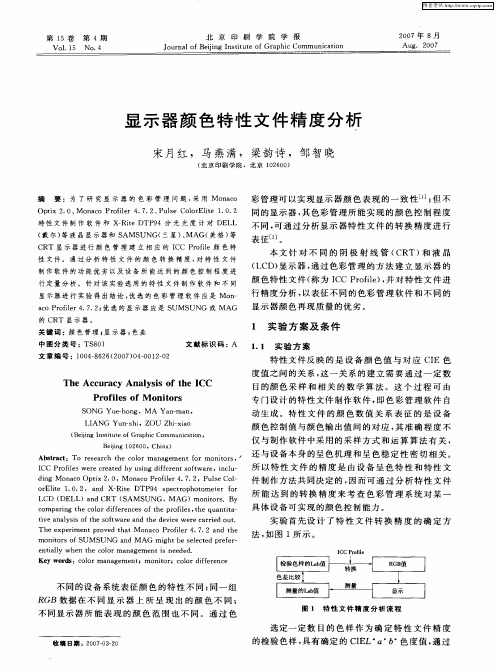

2、显示器特性文件的质量评价
在评价和编辑特性文件之前, 需要设置一系列合理的观察条件, 以便获得更好的转换效果。
ISO3664标准对观察环境有着明确的规定[ 7]。
观察条件和环境设定后, 便可以通过评价特性文件的质量来评价色彩管理的应用效果。
由于屏幕上看到的任何颜色都是通过显示器特性文件转换得到的, 因此显示器就是第一个需要校准的设备, 在色彩管理体系中显示器还是作为单独一类设备来处理的。
3、安装colorshop软件,开启软件
4、设计色块并测量
4、数据分析
经实验可得,显示器显示符合色光加色法
5、实验总结
由上面的讨论可知, 显示器显示颜色存在线性叠加的关系。
通过测量暗场和白场, 并通过调节白场的色温, 可以确定显示器红、绿、蓝三原色的比例, 使显示器达到要求色温下的白平衡。
通过测量显示器各通道原色和单色梯级的三刺激值, 可以确定显示器的值。
由显示器颜色线性叠加的关系可以计算显示器的颜色查找表, 进而得到简便的显示器色彩管理方法。
该方法不需求解复杂的方程,只要测量很少的颜色样品, 并分别对白场和 值进行调整, 就可满足匹配印刷条件的要求。
用这种方法建立彩色显示器颜色查找表时, 只需要测量各单色通道的颜色, 建立各自的一维颜色查找表, 再利用颜色叠加关系计算三维查找表。
通过实例验证了这种方法, 计算结果的准确度能满足
使用要求。
