空调水系统管道安装工艺

空调水系统管道与设备安装工艺标准一、总则1 范围本标准适用于在建项目空调工程冷（热）水、冷却水、凝结水系统的设备、管道及附件安装施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300-2001建筑工程施工质量验收统一标准GB50242-2002建筑给水排水及釆暖工程施工质量验收规范GB50243-2002通风与空调工程施工质量验收规范GB50235-2010工业金属管道工程施工及验收规范GB50236-2011现场设备、金属工业管道焊接工程施工及验收规范二、施工准备1 技术准备1.1熟悉技术资料。

安装前应充分熟悉施工图纸、规范、标准图集及有关技术资料。

1.2图纸会审。

安装前应会同设计单位、监理单位、施工单位进行图纸会审。

1.3技术交底。

安装前应由项目完成对施工单位的交底工作。

1.4大型设备安装应根裾现场情况，吊装方案审批完成。

1.5施工前应组织监理单位、总包单位及装修单位共同商议，对机房、竖井各类管道的排列布置进行综合安排，编制出空调水系统管道与设备安装与其他管线的综合布置图。

2物资准备2.1 钢材要使用符合国家标准的管材和型钢，应具备产品合格证书及材质证明。

2.2设备和阀门应具备产品合格证书和使用说明书。

2.3各种有机管道应具备产品合格证书及性能检测报告。

3作业条件准备3.1与空调水系统管道和设备安装有关的土建工程己施工完毕并检验合格，且具备安装的条件。

3. 2设备配管前，该设备应安装就位并检验符合设计要求，方可配管施工安装。

3.3管材、阀门、管道附件等经检验合格。

各项施工机具已准备就绪。

3. 4焊工和起重工等特殊工种的施工人员应持证上岗。

三、施工工艺1施工工艺流程1.1冷却塔安装工艺流程见下图。

1.2水泵安装工艺流程见下图。

1.3管道安装工艺流程见下图。

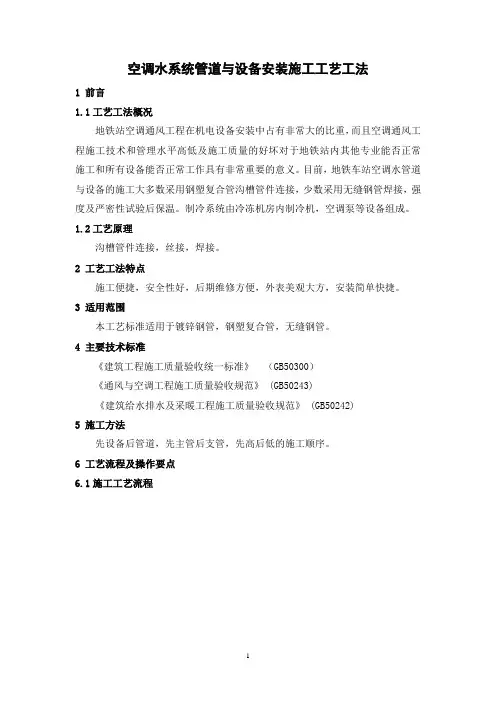

空调水系统管道与设备安装施工工艺工法1 前言1.1工艺工法概况地铁站空调通风工程在机电设备安装中占有非常大的比重，而且空调通风工程施工技术和管理水平高低及施工质量的好坏对于地铁站内其他专业能否正常施工和所有设备能否正常工作具有非常重要的意义。

目前，地铁车站空调水管道与设备的施工大多数采用钢塑复合管沟槽管件连接，少数采用无缝钢管焊接，强度及严密性试验后保温。

制冷系统由冷冻机房内制冷机，空调泵等设备组成。

1.2工艺原理沟槽管件连接，丝接，焊接。

2 工艺工法特点施工便捷，安全性好，后期维修方便，外表美观大方，安装简单快捷。

3 适用范围本工艺标准适用于镀锌钢管，钢塑复合管，无缝钢管。

4 主要技术标准《建筑工程施工质量验收统一标准》（GB50300）《通风与空调工程施工质量验收规范》 (GB50243)《建筑给水排水及采暖工程施工质量验收规范》 (GB50242)5 施工方法先设备后管道，先主管后支管，先高后低的施工顺序。

6 工艺流程及操作要点6.1施工工艺流程图1 空调水系统施工工艺流程图图2 设备安装工艺流程图6.2操作要点6.2.1空调水管道系统施工要点1 执行空调制冷管道与采暖、卫生工程施工及验收规范规定。

2 管道安装前认真核对管道规格、材质与设计是否相符，按规定进行除锈、刷油，并将管道内污物及锈蚀清除干净。

3 管道支架按设计或标准图集制作，支架安装应牢固，距离应符合国家施工及验收规范。

4 管道冷冻供、回水、凝结水管确保设计坡度要求。

5 无缝钢管、螺旋钢管管壁厚超过4mm时，按规定开“V”型坡口。

对接焊时，管壁错口偏差不超过0.2倍管壁厚，且不大于2mm。

6 管道焊缝距墙、梁、楼板、支架等的距离不小于100mm。

7 管道丝扣连接，切口应平整，偏差小于1扣丝宽度，套丝光洁，断丝、缺丝长度不超过丝扣总长的10﹪，拧紧后留2～3扣，接口麻线清除干净。

8 成排管道安装，直线部分相互平行，曲线部分曲率半径相等。

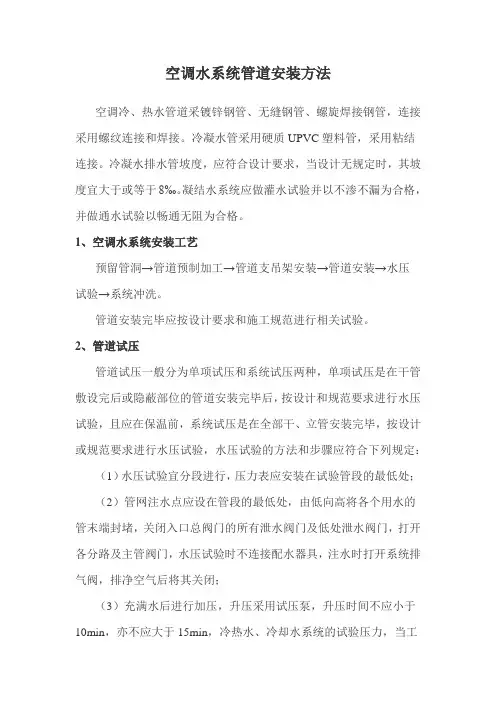

空调水系统管道安装方法空调冷、热水管道采镀锌钢管、无缝钢管、螺旋焊接钢管，连接采用螺纹连接和焊接。

冷凝水管采用硬质UPVC塑料管，采用粘结连接。

冷凝水排水管坡度，应符合设计要求，当设计无规定时，其坡度宜大于或等于8‰。

凝结水系统应做灌水试验并以不渗不漏为合格，并做通水试验以畅通无阻为合格。

1、空调水系统安装工艺预留管洞→管道预制加工→管道支吊架安装→管道安装→水压试验→系统冲洗。

管道安装完毕应按设计要求和施工规范进行相关试验。

2、管道试压管道试压一般分为单项试压和系统试压两种，单项试压是在干管敷设完后或隐蔽部位的管道安装完毕后，按设计和规范要求进行水压试验，且应在保温前，系统试压是在全部干、立管安装完毕，按设计或规范要求进行水压试验，水压试验的方法和步骤应符合下列规定：（1）水压试验宜分段进行，压力表应安装在试验管段的最低处；（2）管网注水点应设在管段的最低处，由低向高将各个用水的管末端封堵，关闭入口总阀门的所有泄水阀门及低处泄水阀门，打开各分路及主管阀门，水压试验时不连接配水器具，注水时打开系统排气阀，排净空气后将其关闭；（3）充满水后进行加压，升压采用试压泵，升压时间不应小于10min，亦不应大于15min，冷热水、冷却水系统的试验压力，当工作压力小于等于1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa；（4）当压力升到设计规定试验值时停止加压，进行检查，接口、阀门等如无渗漏，持续观测10min，观察其压力下降不大于0.02MPa，然后将压力降至工作压力检查，不渗漏即为合格，检查全部系统，如有漏水则在流处做好标志，进行修理，修好后再充满水进行试压。

3、管道防腐和保温（1）管道铺设与安装的防腐均按设计要求及国家验收规范施工，所用型钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆；（2）管道明装暗装的保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温；其保温材质及厚度均按设计要求选取，其质量应达到设计及国家验收规范标准要求。

空调水系统施工工艺及施工方法一、管道材料的选用：1.冷冻水供回水管的管材及连接方式:⏹DN≤65，采用镀锌钢管，丝扣连接（配件、阀门等设备采用丝扣连接）。

⏹DN80≤DN≤DN150，采用焊接钢管，焊接连接，（配件、阀门等设备采用法兰连接）。

⏹DN200≤DN≤DN800，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）。

2.冷却水供回水管的管材及连接方式:⏹DN≤100，采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。

⏹DN125≤DN≤DN150，采用焊接钢管（热镀锌）焊接连接，（配件、阀门等设备采用法兰连接）。

⏹DN200≤DN≤DN700，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）⏹直埋管道采用球墨铸铁管，管内涂塑，管外涂沥青防腐层，采用柔性接头，承插式连接，与非直埋管采用法兰连接。

3.空调凝结水管材及连接方式:⏹空调凝结水管采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。

二、管道套管：在管道穿墙壁和楼板时，均设置刚性套管。

套管有足够的尺寸，以保证穿过墙壁的管道能自由移动。

穿过外墙的管道套管采用刚性防水套管，管道与隔热层之间采用软的、不沉降的防水树胶覆合物完全填塞，以保证气密。

在管道穿过防火墙和地板时，采用厚度为6mm法兰的金属防火板焊在该管子的周围，并位于地板/墙壁厚度的中心，该法兰的直径与管道套管的内径相同。

三、管道支撑及预埋件（一）、管道支撑1.对用于室内的所有的吊架、杆、夹子、防护挡板，金属框架支撑部件和辅助的吊架用镀锌件。

2.管道支吊架安装固定前，要进行标高和坡降测量并放线。

使用的吊杆，其垂直调节距离最小为40mm。

3.管道支、吊、托架安装时，除特殊注明外，均应设置固定支架。

固定支架要牢固地固定在建筑的梁、柱、板等处。

4.所有被支撑的管道须用卡箍固定在支架上，接触良好，固定牢靠，防止产生不相称的应力。

5.在排列有两个或两个以上的水平管道的地方，可使用梯形吊架代替独立的吊架。

空调水系统管道安装工程施工方案一、空调系统简介1、冷热源本工程冷热源分别由设在地下室的制冷机房和锅炉房提供，夏季提供7～12℃冷冻水；制冷机房选用两台离心式冷水机组和一台螺杆式冷水机组；冬季空调热源由地下一层锅炉房换热站供给50／40℃热水，经机房内分集水器供给楼内；空调水系统为四管制，风机盘管回水管上设温控电动两通阀，新风机组、空调机组回水管上设动平衡电动调节阀，根据负荷变化，对水路系统进行自动控制，有利于节能。

局部区域采用两管制。

2、系统形式采用风机盘管加新风系统，风机盘管负担房间内负荷，新风机组负担新风部分负荷。

新风由各层的新风口经空气处理机进行预热交换后，经风管送到各房间。

风机盘管设于吊顶内。

局部区域采用全空气系统，设置空调送回风。

由新风竖井和新风管道向空调机组补充新风。

二、施工准备2、施工物资准备材料、设备、配件、制品、机具是保证施工顺利进行的物资基础，这些物资准备工作必须在工程开工之前完成。

根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。

A、物资准备工作程序：（如流程图）B、施工材料进场计划空调专业主要材料进场计划表：3、主要施工机械计划主要施工机械设备计划表：表3.7三、管道安装1、主要施工程序管道安装总原则：先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先系统试压后冲洗，最后进行防腐、保温及隐蔽验收。

主要施工程序：施工准备－→预留、预埋－→材料的采购、检验及保管－→管道预制－→管道放线－→支吊架制作、安装－→管道及附件安装－→管道试压、清洗及吹扫－→管道防腐－→管道保温及刷标识漆－→系统调试2、主要施工方法及技术要求：A、施工准备:a)施工前认真熟悉图纸和相应的规范，进行图纸会审。

仔细阅读并理解设计说明中关于空调水管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。

空调水系统施工程序和主要施工方法（1）空调水管道安装顺序安装前的准备—→支架制安—→管道安装—→管道试压—→油漆保温—→管道冲洗。

（2）空调水管道工程施工主要方法工程所用的管件、管材、阀件入库前需按要求验明材质、核对质保书、规格、型号等，入库前还应作外观检查，合格后方能入库，并分门别类做好标识。

严格做好隐蔽工程和中间交工工程验收工作，验收工作应由有关方签证认可方为有效，中间交工应做好接口工作。

管道安装前，清除内部污垢和杂物，安装中断或完毕的敞口处，一定要临时封闭好，以免杂物进入。

组装好的管线必须检查管道的标高、坐标及附件是否符合设计要求，连接的平行度垂直度应符合标准。

对关键部位要注意“五防”，即防倒坡、防错接、防松动、防堵塞、防渗漏。

管子丝扣连接，派专人套丝，套丝时与使用的管件实际情况检查配合情况，加工时，管子螺纹应规则，如有断丝或缺丝，应不大于螺纹全扣数的10%，管件紧固后，外露2-3 牙，并应将外露螺纹上的填料清理干净，并应及时刷涂防锈漆。

无缝钢管采用对口焊接2-3mm，焊接应根据钢管的厚度在对口时留有一定的间隙，并按规范规定开坡口60+3，不得有“未焊透”存在。

焊缝应平整、饱满、焊高、焊宽及错口应符合规范规定，焊瘤、飞溅药渣等及时处理，并刷二度防锈漆，法兰连接时，法兰盘之间垫片厚度为3mm 的石棉橡胶垫片。

管道安装过程中，分阶段进行水压试验，在管道系统安装完毕后再全面检查，核对已安装管子、阀门、垫片、紧固件等，全部符合设计和技术规范规定后，把不宜和管道一起试压的配件拆除，换上临时短管，所有开口处进行封闭，并从最低处灌水，高处放气对试压合格的管道进行吹洗工作，直至污垢冲净为止，并做好各项吹扫清洗记录和试压记录等工作。

预制管道支架，不允许气割下料、割孔，不允许电焊穿孔，应采用无齿锯下料，加工完毕刷防锈漆后方可安装，间距符合规范要求，埋设平整牢固，与管道接触紧密牢固，排列整齐。

在阀门安装之前要作严格的外观检查应符合下列要求：阀杆与阀芯之间的联接应灵活，可靠。

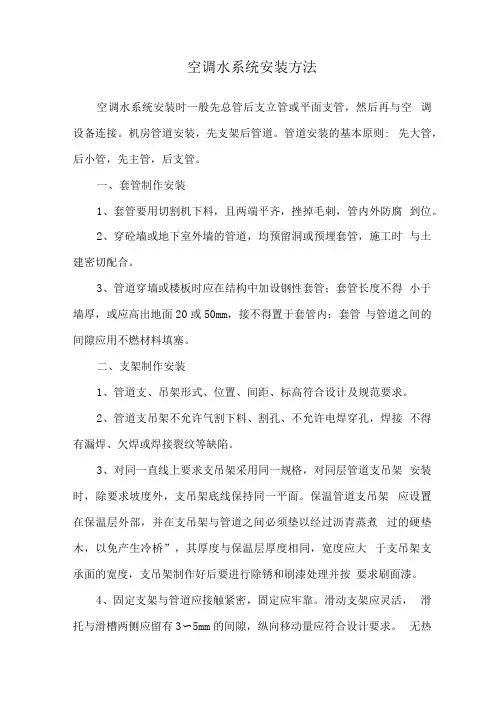

空调水系统安装方法空调水系统安装时一般先总管后支立管或平面支管，然后再与空调设备连接。

机房管道安装，先支架后管道。

管道安装的基本原则: 先大管，后小管，先主管，后支管。

一、套管制作安装1、套管要用切割机下料，且两端平齐，挫掉毛刺，管内外防腐到位。

2、穿砼墙或地下室外墙的管道，均预留洞或预埋套管，施工时与土建密切配合。

3、管道穿墙或楼板时应在结构中加设钢性套管；套管长度不得小于墙厚，或应高出地面20或50mm，接不得置于套管内；套管与管道之间的间隙应用不燃材料填塞。

二、支架制作安装1、管道支、吊架形式、位置、间距、标高符合设计及规范要求。

2、管道支吊架不允许气割下料、割孔、不允许电焊穿孔，焊接不得有漏焊、欠焊或焊接裂纹等缺陷。

3、对同一直线上要求支吊架采用同一规格，对同层管道支吊架安装时，除要求坡度外，支吊架底线保持同一平面。

保温管道支吊架应设置在保温层外部，并在支吊架与管道之间必须垫以经过沥青蒸煮过的硬垫木，以免产生冷桥”，其厚度与保温层厚度相同，宽度应大于支吊架支承面的宽度，支吊架制作好后要进行除锈和刷漆处理并按要求刷面漆。

4、固定支架与管道应接触紧密，固定应牢靠。

滑动支架应灵活，滑托与滑槽两侧应留有3〜5mm的间隙，纵向移动量应符合设计要求。

无热伸长管道的吊架，吊杆应垂直安装。

有热伸长管道的吊架，吊杆应向热膨胀的方向移动。

三、管道连接1、螺纹连接：螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10% ;连接牢固；接处根部外露螺纹为2〜3扣，无外露填料；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。

2、法兰连接：法兰面应与管道中心线垂直，并同心。

法兰对接应平行，其偏差不应大于其外径的1.5/ 10，且不得大于2mm ;连接螺栓长度应一致、螺母在同侧、均匀拧紧。

螺栓紧固后突出螺母的长度不应大于螺杆直径的1/2法兰衬垫不得突入管内。

其外边缘接近螺栓为宜，不得放双垫或偏垫。

3、焊接：焊接外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。

管道系统施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。

管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。

2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。

2.3所有阀门的位置,应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处.2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位.2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀.2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。

2。

7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木.2。

8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向内压式波纹补偿器。

2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充.2.10空调水管道穿过防火墙时，在管道穿过处固定管道,并用防火材料填充。

2.11穿越沉降或变形缝处的水管应设置金属软管连接。

2.12空调立管穿楼板时，应设套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

2。

13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。

2.14除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。

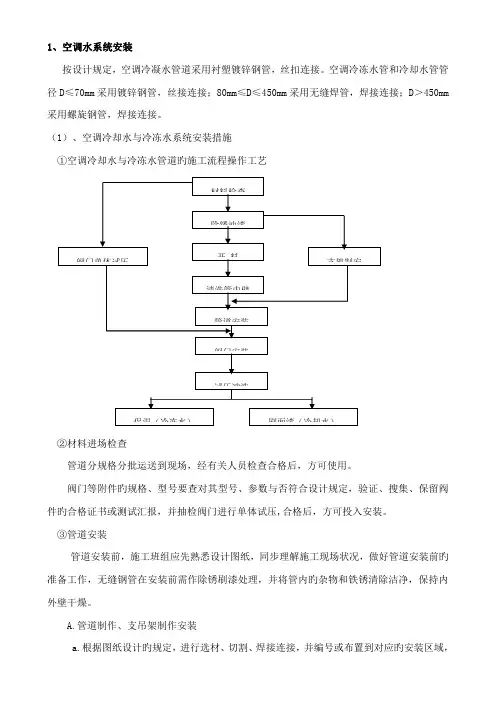

1、空调水系统安装按设计规定，空调冷凝水管道采用衬塑镀锌钢管，丝扣连接。

空调冷冻水管和冷却水管管径D≤70mm采用镀锌钢管，丝接连接；80mm≤D≤450mm采用无缝焊管，焊接连接；D＞450mm 采用螺旋钢管，焊接连接。

（1）、空调冷却水与冷冻水系统安装措施①空调冷却水与冷冻水管道旳施工流程操作工艺②材料进场检查管道分规格分批运送到现场，经有关人员检查合格后，方可使用。

阀门等附件旳规格、型号要查对其型号、参数与否符合设计规定，验证、搜集、保留阀件旳合格证书或测试汇报，并抽检阀门进行单体试压,合格后，方可投入安装。

③管道安装管道安装前，施工班组应先熟悉设计图纸，同步理解施工现场状况，做好管道安装前旳准备工作，无缝钢管在安装前需作除锈刷漆处理，并将管内旳杂物和铁锈清除洁净，保持内外壁干燥。

A.管道制作、支吊架制作安装a.根据图纸设计旳规定，进行选材、切割、焊接连接，并编号或布置到对应旳安装区域，支架安装前一定要先涂好防锈漆。

所有金属构件在涂漆前一定要对构件进行除锈、清理、去油污等表面处理工作；管道支架旳安装位置要合适，要防止在构筑物微弱位置建立管道支架。

b.空调水管旳支吊架采用角钢或槽钢焊接而成，管径不不小于DN300旳用角钢，管径不小于或等于300旳选用槽钢。

多管道共用支架，支架间距根据现场梁柱间距调整，并进行复核。

一般管道旳支吊架按国标88R420规定旳形式及设计图中所示形式进行施工。

d.管道穿墙或楼板应设置钢制套管，套管口应与墙面和天花板面相平，比楼板高出20mm，套管内径应比母管外径大20-30mm，中间应用石棉或其他不燃材料填塞，焊缝不能置于套管中，套管不能做支架支承管子，应保证管道能在套管中自动移动。

e.管道上旳对接焊口或法兰接口及其他连接部件必须防止与其支座、吊架重叠，并不得紧贴墙壁和楼板。

f.管子对口应用对口器固定，在距接口200mm处用直尺测量，当公称直径不不小于100mm 时，允差σ<1mm,当公称直径不小于100mm时，允差σ<2mm，但全长允差不不小于10mm，严禁强力对口或加偏心垫对口。

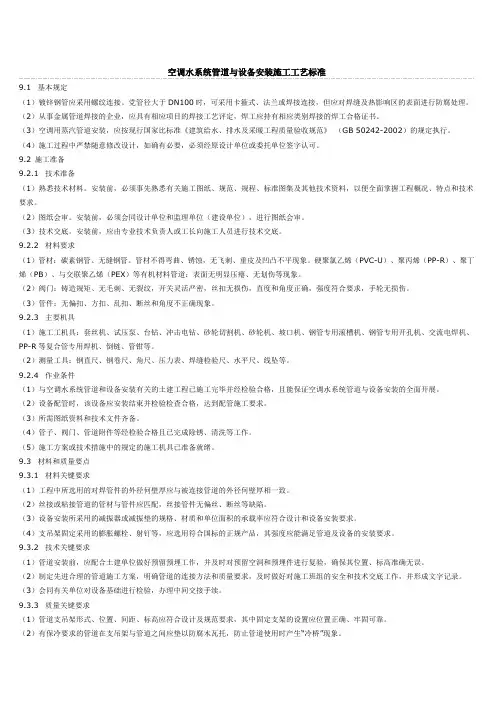

空调水系统管道与设备安装施工工艺标准9.1 基本规定（1）镀锌钢管应采用螺纹连接。

党管径大于DN100时，可采用卡箍式、法兰或焊接连接，但应对焊缝及热影响区的表面进行防腐处理。

（2）从事金属管道焊接的企业，应具有相应项目的焊接工艺评定，焊工应持有相应类别焊接的焊工合格证书。

（3）空调用蒸汽管道安装，应按现行国家比标准《建筑给水、排水及采暖工程质量验收规范》（GB 50242-2002）的规定执行。

（4）施工过程中严禁随意修改设计，如确有必要，必须经原设计单位或委托单位签字认可。

9.2 施工准备9.2.1 技术准备（1）熟悉技术材料。

安装前，必须事先熟悉有关施工图纸、规范、规程、标准图集及其他技术资料，以便全面掌握工程概况、特点和技术要求。

（2）图纸会审。

安装前，必须会同设计单位和监理单位（建设单位），进行图纸会审。

（3）技术交底。

安装前，应由专业技术负责人或工长向施工人员进行技术交底。

9.2.2 材料要求（1）管材：碳素钢管、无缝钢管。

管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

硬聚氯乙烯（PVC-U）、聚丙烯（PP-R）、聚丁烯（PB）、与交联聚乙烯（PEX）等有机材料管道：表面无明显压瘪、无划伤等现象。

（2）阀门：铸造规矩、无毛刺、无裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。

（3）管件：无偏扣、方扣、乱扣、断丝和角度不正确现象。

9.2.3 主要机具（1）施工工机具：套丝机、试压泵、台钻、冲击电钻、砂轮切割机、砂轮机、坡口机、钢管专用滚槽机、钢管专用开孔机、交流电焊机、PP-R等复合管专用焊机、倒链、管钳等。

（2）测量工具：钢直尺、钢卷尺、角尺、压力表、焊缝检验尺、水平尺、线坠等。

9.2.4 作业条件（1）与空调水系统管道和设备安装有关的土建工程已施工完毕并经检验合格，且能保证空调水系统管道与设备安装的全面开展。

（2）设备配管时，该设备应安装结束并检验检查合格，达到配管施工要求。

空调水管安装技术要求（一）、空调水管道系统管道使用材质：1、冷却水管、冷冻水管当管径小于120mm 时，采用标准焊接钢管；2、冷却水管、冷冻水管当管径大于120mm 时，采用无缝钢管；3、冷凝水管及补充水管采用标准镀锌钢管。

（二）、管道安装流程图：（三）、施工技术措施：1、材料管理：（1）、管材质量是保证该系统质量的关键，因此，必须采用有合格证的产品，并在运输过程中，严格管理，防止损坏； 施工准备 明确施工项目 审图编制方案 施工预算编制 现场条件准备 机具材料准备 劳动力调配 开工准备 膨胀水箱安装 支架制作安装 阀门安装 管道水冲洗 管道保温 油漆色环标志 技术安全交底 套管预埋 支吊架防腐 管道安装 水压试验 质量检查 配合调试竣工验收（2）、质量标准：管材与配件的材质、硬度、外形尺寸、强度、防腐等技术性能要求均应符合国家现行规范标准的规定；（3）、管材进场后，安装前应进行外观检查，看有无缺陷裂纹，有的不能使用。

2、管道组装：（1）、一般规定：与管道有关土建工程已验收合格，满足安装要求，并已办理交接手续；与管道连接的机械设备已找正合格，固定完毕；管道组成及管道支承件等已检验合格；管材、管件、阀门等内部已清理干净，无杂物；对管内有特殊要求的，其质量应符合设计文件的规定；法兰、焊缝及其他连接件的设置应便于检修，并不得贴墙壁、楼板或管架；在管道安装前必须完成的脱脂、内部防腐和衬里等有关工序已进行完毕；管道穿越道路、墙或构筑物，应加套管或砌筑涵洞保护。

（2）、管道的安装：A、管子的调直和刷油：管子在安装前进行检查和调直，检查管子是否弯曲，表面是否有重皮、裂纹及严重锈蚀等现象，对于严重锈蚀的管子不得使用；弯曲的管子应进行调直；当管材用量较大时，应集中检查与调直；对于弯曲不大、管径较小的管子，可采用手工冷调；对弯曲较大且管径又较大的管子，可采用热调（地炉或气焊加热，简单压力机具压调）。

集中调直后的管子，应立即集中涂刷防锈漆（焊接钢管不刷），无缝钢管及镀锌钢管表面受损处刷防锈漆两遍。

1.材料进场与检验。

确保所有管材、阀门等配件的规格、型号符合
设计图纸和规范要求。

对管材进行外观检查和必要的试验检查，并保存合格证书或测试报告。

2.预制加工。

根据设计图纸上的管道分支、管径、变径、设备接口、
阀门位置等，预制加工管道。

这包括断管下料、套丝、上零件、调直、校对等工序。

3.支架安装。

按照图纸要求的管道坡度和标高，进行下料、焊接等
预制工作。

安装支（吊）架时，先固定支（吊）架到楼板或墙上，再穿管并固定。

4.干管与立管安装。

从进户或分支开始安装干管，确保管腔清
洁，管口处理正确。

立管安装时，每层统一吊线，分层排开，顺序安装，并确保丝扣外露适当数量。

5.支管安装。

安装水平支管时，确保甩出口加好临时丝堵。

立管阀
门安装时，注意朝向便于操作和修理。

6.管道与阀门连接。

使用法兰连接时，清除法兰焊接部位的油污，
确保法兰螺栓孔一致，并正确焊接。

7.试压与冲洗。

安装完成后，进行管道试压和冲洗，确保系统无泄
漏和杂质。

8.保温与调试。

进行管道保温处理，并调试系统，确保其正常运行。

空调水系统管道的安装施工方案一、材料要求1 空调工程水系统的管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。

2 镀锌碳素钢管及管件的规格种类应符合设计及生产标准要求，管壁内外镀锌均匀，无锈蚀、无飞刺。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

管材及管件均应有出厂合格证及其他相应质量证明材料。

3 钢塑管道及管件的规格种类应符合设计及生产标准要求，管壁、粘胶层及内衬（涂）塑层薄厚均匀，无锈蚀、无飞刺，内衬无破损。

钢塑管材及管件应有出厂合格证及其他相应质量证明材料。

4 塑料管及管件的规格种类应符合设计及生产标准要求，管材和管件内外壁应光滑、平整、无气泡、无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷。

并附有产品说明书和质量合格证书。

5 胶粘剂应标有生产厂名称、生产日期和使用年限，并应有出厂合格证和说明书。

胶粘剂应呈自由流动状态，不得为凝胶体，应无异味，色度小于1°，混浊度小于5°。

在未搅拌情况下不得有分层现象和析出物出现；胶粘剂内不得含有团块、不溶颗粒和其他杂质。

二、主要施工机具1 主要施工机具：砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、套丝机、试压泵、铜管扳边器、手锯、套丝板、管钳、套筒扳手、梅花扳手、活扳、铁锤、电气焊设备、专用热熔焊接工具等。

2 测量工具：钢直尺、水平尺、钢卷尺、角尺、U形压力计等。

三、作业条件要求1 设计图纸、技术文件齐全，施工程序清楚。

2 明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。

3 立管安装应在主体结构完成后进行。

高层建筑在主体结构达到安装条件后，适当插入进行。

每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。

4 支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。

5 施工准备工作完成，材料送至现场。

四、操作工艺(一)工艺流程图：(二)施工准备。

空调系统给水管道的安装方法本工程室内给水干管（ DN≥50mm）采用薄壁不锈钢管，其中DN≤100mm采用卡箍连接， DN>100mm 采用焊接连接；支管（ DN<50mm）采用钢塑复合管。

给水干管工作压力：一区为0.60MPa，二三区为1.10MPa，四五区为1.80MPa。

每层给水支管工作压力为0.60MPa。

（一）工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道防腐和保温→管道冲洗、试压（二）安装准备认真熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。

有问题及时与设计和有关人员研究解决，办好变更洽商记录。

（三）预制加工按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段分组编号。

所有阀门必须经过试压合格才能使用。

（四）干管的安装干管采用薄壁不锈钢管，其中DN≤100mm 采用卡箍连接， DN>100mm 采用焊接连接。

为了保证管道内的清洁，管道焊接，采用手工氩弧焊焊接。

1.下料：薄壁不锈钢管采用砂轮切割机断管。

2.卡箍连接的管道：全部采用专用卡箍式不锈钢管件及配件连接，连接件有卡箍、硅硐密封圈。

钢管端部用电动滚槽机加工沟槽，沟槽宽度、深度按照生产厂家的要求进行加工。

3.焊接连接的管道（1）坡口加工a.管壁厚δ≤4mm 时，可不开坡口，但焊接时两管之间应有2mm～3mm 的间隙。

b.管壁厚δ＞4mm 时，要开单边坡口或V 形坡口，坡口为65°左右，焊接时两管之间应有2mm～3mm 的间隙。

（2）管子组对时，内外壁应平齐，内壁错边不超过壁厚的10%，外壁错边不超过壁厚的25%，错边总量不超过2mm。

（3）管材与法兰盘焊接，采用手工电弧焊。

先将管材插入法兰盘内，先点焊2 点～3 点再用角尺找正找平后方向可焊接，法兰盘应两面焊接，其内侧焊缝不得凸出法兰盘密封面。
