第四章 钢筋混凝土受弯构件斜截面承载力计算一、填空题：1、斜裂缝产生的原因是：由于支座附近的弯矩和剪力共同作用，产生 超过了混凝土的极限抗拉强度而开裂的。
2、斜裂缝破坏的主要形态有： 、 、 ，其中属于材料充分利用的是 。
3、梁的斜截面承载力随着剪跨比的增大而 。
4、梁的斜截面破坏形态主要有三种，其中，以 破坏的受力特征为依据建立斜截面承载力的计算公式。
5、随着混凝土强度的提高，其斜截面承载力 。
6、随着纵向配筋率的提高，其斜截面承载力 。
7、对于 情况下作用的简支梁，可以不考虑剪跨比的影响。
对于 情况的简支梁，应考虑剪跨比的影响。
8、当梁的配箍率过小或箍筋间距过大并且剪跨比较大时，发生的破坏形式为 ；当梁的配箍率过大或剪跨比较小时，发生的破坏形式为 。
9、 对梁的斜截面承载力有有利影响，在斜截面承载力公式中没有考虑。
10、设置弯起筋的目的是 、 。
11、为了防止发生斜压破坏，梁上作用的剪力应满足 ；为了防止发生斜拉破坏，梁内配置的箍筋应满足 。
12、梁内设置鸭筋的目的是 ，它不能承担弯矩。
二、判断题：1、某简支梁上作用集中荷载或作用均布荷载时，该梁的抗剪承载力数值是相同的。
（ ）2、剪压破坏时，与斜裂缝相交的腹筋先屈服，随后剪压区的混凝土压碎，材料得到充分利用，属于塑性破坏。
（ ）3、梁内设置箍筋的主要作用是保证形成良好的钢筋骨架，保证钢筋的正确位置。
（ ）4、当梁承受的剪力较大时，优先采用仅配置箍筋的方案，主要的原因是设置弯起筋抗剪不经济。
（ ）5、当梁上作用有均布荷载和集中荷载时，应考虑剪跨比λ的影响，取0Vh M =λ（ ） 6、当剪跨比大于3时或箍筋间距过大时，会发生剪压破坏，其承载力明显大于斜裂缝出现时的承载力。
（ ）7、当梁支座处允许弯起的受力纵筋不满足斜截面抗剪承载力的要求时，应加大纵筋配筋率。
（ ）8、当梁支座处设置弯起筋充当支座负筋时，当不满足斜截面抗弯承载力要求时，应加密箍筋。
钢筋混凝土练习题考试题题库及答案全1、混凝土的弹性模量是指变形模量。
2、属于有明显屈服点的钢筋有冷拉钢筋和热处理钢筋。
3、对于高度、截面尺寸、配筋完全相同的柱，以支承条件为两端嵌固时，其轴心受压承载力最大。
4、Ⅰa状态作为受弯构件抗裂计算的依据。
5、对于无腹筋梁，当λ<1时，常发生弯曲破坏。
6、判别大偏心受压破坏的本质条件是：ξ<ξb，说明是小偏心受拉破坏。
7、对于钢筋混凝土偏心受拉构件，下面说法错误的是如果ξ>0.8，说明是大偏心受拉破坏。
8、钢筋混凝土受扭构件，受扭纵筋和箍筋的配筋强度比0.6<ζ<1.7说明，当构件破坏时，纵筋和箍筋都能达到屈服。
9、钢筋混凝土构件变形和裂缝验算中关于荷载、材料强度取值说法正确的是荷载、材料强度都取标准值。
10、预应力混凝土先张法构件中，混凝土预压前第一批预应力损失σl1应为σl1+σl2+σl3+σl4.11、下列表述中混凝土结构使用寿命的判别基础是大面积内出现纵向裂缝为不正确。
12、混凝土若处于三向应力作用下，当三个主应力相等时，混凝土破坏。
1.横向受拉，纵向受压可提高抗压强度，而横向受压，纵向受拉则可提高抗拉强度。
2.三向受压会降低抗压强度，而三向受拉则会提高抗拉强度。
3.高碳钢筋采用条件屈服强度，以σ0.2表示，即取残余应变为0.002时的应力。
4.对适筋梁，受拉钢筋屈服时接近最大承载力。
5.第一类T形梁验算最小配筋率时应满足M≤α1fc'b'fh'(h-0.5h'f)(ρ≥ρmin)，而验算第二类T形梁最大配筋率时应满足ρ≤ρmax=ξα1fc/fy。
6.在设计双筋梁时，当As。
As'满足M>α1fc'b'fh'(h-0.5h'f)时，补充条件是取ξ=ξb。
7.采用双筋矩形截面受压构件是因为截面尺寸已定，ξ>ξb。
8.无腹筋的钢筋混凝土梁沿斜截面的受剪承载力在一定范围内随剪跨比的增加而降低。
第十章 钢筋混凝土梁板结构一、填空题：1、钢筋混凝土结构的楼盖按施工方式可分为 、 、 三种形式。
2、现浇整体式钢筋混凝土楼盖结构按楼板受力和支承条件不同，又可分为 、 、 、 等四种形式。
3、从受力角度考虑，两边支承的板为 板。
4、现浇整体式单向板肋梁楼盖是由组成 、 、 的。
5、单向板肋梁楼盖设计中，板和次梁采用 计算方法，主梁采用 计算方法。
6、多跨连续梁、板采用塑性理论计算时的适用条件有两个，一是 ，二是 。
7、对于次梁和主梁的计算截面的确定，在跨中处按 ，在支座处按 。
8、多跨连续双向板按弹性理论计算时，当求某一支座最大负弯矩时，活荷载按 考虑。
9、无梁楼盖的计算方法有 、 两种。
10、双向板支承梁的荷载分布情况，由板传至长边支承梁的荷载为 分布；传给短边支承梁上的荷载为 分布。
11、当楼梯板的跨度不大（m 3 ），活荷载较小时，一般可采用 。
12、板式楼梯在设计中，由于考虑了平台对梯段板的约束的有利影响，在计算梯段板跨中最大弯矩的时候，通常将81改成 。
13、钢筋混凝土雨篷需进行三方面的计算，即 、 、 。
二、判断题：1、两边支承的板一定是单向板。
（ ）2、四边支承的板一定是双向板。
（ ）3、为了有效地发挥混凝土材料的弹塑性性能，在单向板肋梁楼盖设计中，板、次梁、主梁都可采用塑性理论计算方法。
（ ）4、当求某一跨跨中最大正弯矩时，在该跨布置活载外，其它然后隔跨布置。
（ ）5、当求某一跨跨中最大正弯矩时，在该跨不布置活载外，其它然后隔跨布置。
（ ）6、当求某跨跨中最小弯矩时，该跨不布置活载，而在相邻两跨布置，其它隔跨布置。
（ ）7、当求某支座最大负弯矩，在该支座左右跨布置活载，然后隔跨布置。
（ ）8、当求某一支座最大剪力时，在该支座左右跨布置活载，然后隔跨布置。
（ ）9、在单向板肋梁楼盖截面设计中，为了考虑“拱”的有利影响，要对所有板跨中截面及支座截面的内力进行折减，其折减系数为8.0。
项目一钢筋混凝土工程课后习题答案思考题1.定型组合钢模板由哪几部分组成?2.模板安装的程序是怎样的? 包括哪些内容?3.模板在安装过程中,应注意哪些事项?4.模板拆除时要注意哪些内容?5.拆模应注意哪些内容?6.钢筋下料长度应考虑哪几部分内容?7.钢筋为什么要调直? 钢筋调直应符合哪些要求? 机械调直可采用哪些机械?8.钢筋切断有哪几种方法?9.钢筋弯曲成型有几种方法?10.钢筋的接头连接分为几类?11.钢筋焊接有几种型式?12.钢筋的冷加工有哪几种型式? 钢筋机械冷拉的方式有哪几种?13.钢筋的安设方法有哪几种?14.钢筋的搭接有哪些要求?15.钢筋的现场绑扎的基本程序有哪些?16.钢筋安装质量控制的基本内容有哪些?17.混凝土工程施工缝的处理要求有哪些?18.混凝土施工缝的处理方法有哪些?19.混凝土浇筑前应对模板、钢筋及预埋件进行哪些检查?20.搅拌机使用前的检查项目有哪些?21.普通混凝土投料要求有哪些?22.混凝土搅拌质量如何进行外观检查?23.混凝土料在运输过程中应满足哪些基本要求?24.混凝土的水平运输方式有哪些?25.混凝土的垂直运输方式有哪些?26.铺料方法有哪些?27.如何使用振捣器平仓?28.振捣器使用前的检查项目有哪些?29.振捣器如何进行操作?30.混凝土浇筑后为何要进行养护?31.混凝土冬季施工的一般要求有哪些?32.冬季施工措施有哪些?33.冬季混凝土施工注意事项有哪些?34.夏季高温期混凝土施工的技术措施有哪些?35.混凝土工程在雨季施工时,应作好的准备工作有哪些?36.已知C20混凝土的试验室配合比为:1∶2.43∶4.31,水灰比为0.50,经测定砂的含水率为2.3%,石子的含水率为1.2%,每1m3混凝土的水泥用量345kg,则施工配合比为多少? 工地采用JZ500型搅拌机拌和混凝土,出料容量为0.5m3,则每搅拌一次的装料数量为多少?参考答案1.定型组合钢模板是由多种规格的标准定型钢模板与连接件和交承件组合而成的模板体系。
混凝土结构设计原理习题集之七9 钢筋混凝土构件正常使用极限状态验算一．填空题：1 其他条件相同时，配筋率越高，平均裂缝间距越，平均裂缝宽度越。
其他条件相同时，混凝土保护层厚度越厚，平均裂缝宽度越。
2 在截面抗弯刚度的计算公式中，体现截面抗弯刚度随弯矩的增大而减小的是系数，它的名称是，其物理意义是。
3 纵向钢筋应变不均匀系数ψ，反应了裂缝间受拉区混凝土参与工作，从而降低裂缝间钢筋应变的程度。
ψ越小，表明裂缝间受拉区混凝土参与工作的程度越，ψ随钢筋应力的增大而，随配筋率ρ的减小而，随混凝土强度等级的提高而，随钢筋与混凝土间黏结能力的提高而。
4 有一试验梁，在纯弯区段量得的钢筋平均应变为εs=8.30×10 －4 ，平均间l cr=120mm，则纯弯区段平均裂缝宽度大致为mm。
5 钢筋混凝土构件在荷载作用下，若计算所得的最大裂缝宽度超过允许值，则应采取相应措施，以减小裂缝宽度，例如可以适当钢筋直径；采用钢筋；必要时可适当配筋量，以使用阶段的钢筋应力。
对于抗裂和限制裂缝宽度而言，最根本的方法是采用。
二．选择题：1 在钢筋混凝土构件中，钢筋表面处的裂缝宽度比构件表面处的裂缝宽度（）。
A．小得多B．大得多C．稍小一些2 其它条件相同时，钢筋的保护层厚度与平均裂缝间距、裂缝宽度的关系是（）A．保护层越厚，平均裂缝间距越大，裂缝宽度也越大B．保护层越厚，平均裂缝间距越小，但裂缝宽度也越大C．保护层厚度对平均裂缝间距没有影响，但保护层越厚，裂缝宽度越大3 钢筋混凝土受弯构件中，裂缝间受拉钢筋应变不均匀系数ψ与弯矩M 的关系是（）。
A．M 增大，ψ增大B．M 增大，ψ减小C．M 增大，ψ可能增大也可能减小4 长期荷载作用下，钢筋混凝土梁的挠度会随时间而增长，其主要原因是（）。
A．受拉钢筋产生塑性变形B．受拉混凝土产生塑性变形C．受压混凝土产生塑性变形D．受压混凝土产生徐变5 钢筋混凝土梁截面抗弯刚度随荷载的增加以及持续时间增加而（）。
《混凝土结构设计原理》思考题及习题苏州科技学院土木工程系2003年8月第1章绪论思考题1.1钢筋混凝土梁破坏时有哪些特点？钢筋和混凝土是如何共同工作的？1.2钢筋混凝土结构有哪些优点和缺点？1.3本课程主要包括哪些内容？学习本课程要注意哪些问题？第2章混凝土结构材料的物理力学性能思考题2.1混凝土的立方体抗压强度f cu,k、轴心抗压强度f ck和抗拉强度f tk是如何确定的？为什么f ck低于f cu,k？f tk与f cu,k有何关系？f ck与f cu,k有何关系？2.2混凝土的强度等级是根据什么确定的？我国新《规范》规定的混凝土强度等级有哪些？2.3某方形钢筋混凝土短柱浇筑后发现混凝土强度不足，根据约束混凝土原理如何加固该柱？2.4单向受力状态下，混凝土的强度与哪些因素有关？混凝土轴心受压应力—应变曲线有何特点？常用的表示应力—应变关系的数学模型有哪几种？2.5混凝土的变形模量和弹性模量是怎样确定的？2.6什么是混凝土的疲劳破坏？疲劳破坏时应力—应变曲线有何特点？2.7什么是混凝土的徐变？徐变对混凝土构件有何影响？通常认为影响徐变的主要因素有哪些？如何减少徐变？2.8混凝土收缩对钢筋混凝土构件有何影响？收缩与哪些因素有关？如何减少收缩？2.9软钢和硬钢的应力—应变曲线有何不同？二者的强度取值有何不同？我国新《规范》中将钢筋按强度分为哪些类型？了解钢筋的应力—应变曲线的数学模型。
2.10钢筋有哪些形式？钢筋冷加工的方法有哪几种？冷拉和冷拔后钢筋的力学性能有何变化？2.11钢筋混凝土结构对钢筋的性能有哪些要求？2.12什么是钢筋和混凝土之间的粘结力？影响钢筋和混凝土粘结强度的主要因素有哪些？为保证钢筋和混凝土之间有足够的粘结力要采取哪些措施？第3章按近似概率理论的极限状态设计法思考题3.1结构可靠性的含义是什么？它包含哪些功能要求？结构超过极限状态会产生什么后果？建筑结构安全等级是按什么原则划分的？3.2“作用”和“荷载”有什么区别？影响结构可靠性的因素有哪些？结构构件的抗力与哪些因素有关？为什么说构件的抗力是一个随机变量？3.3什么是结构的极限状态？结构的极限状态分为几类？其含义各是什么？3.4工程结构应该满足哪些功能要求？结构的设计工作寿命如何确定？结构超过其设计工作寿命是否意味着不能再使用？为什么？3.5正态分布概率密度曲线有哪些数字特征？这些数字特征各表示什么意义？正态分布概率密度曲线有何特点？3.6材料强度是服从正态分布的随机变量x，其概率密度为f(x)，怎样计算材料强度大于某一取值x0的概率P(x>x0)？3.7什么是保证率？什么叫结构的可靠度和可靠指标？3.8什么是结构的功能函数？什么是结构的极限状态？功能函数Z>0、Z<0和Z=0时各表示结构处于什么样的状态？3.9什么是结构可靠概率p s和失效概率p f？什么是目标可靠指标？可靠指标与结构失效概率有何定性关系？怎样确定可靠指标？为什么说我国“规范”采用的极限状态设计法是近似概率设计方法？其主要特点是什么？3.10 我国“规范”承载力极限状态设计表达式采用何种形式？说明式中各符号的物理意义及荷载效应基本组合的取值原则。
《钢筋混凝土结构》习题集1. 在钢筋混凝土结构设计计算中，对有屈服点的热轧钢筋取（ ）作为钢筋强度的设计依据。
A ．抗拉强度B ．屈服强度C ．抗压强度D ．延伸率 【答案：B 】2. 为了使钢筋在加工成型时不发生断裂，要求钢筋具有一定的（ ），也是反映钢筋塑性性能的指标，它与延伸率对钢筋塑性的标志是一致的。
A ．冷拉性能B ．弹性模量C ．冷弯性能D ．屈服应变 【答案：C 】3. 属于有明显屈服点的钢筋有（ ）。
A ．冷拉钢筋 ；B ．钢丝；C ．热处理钢筋；D ．钢绞线。
【答案：A 】4. 下列钢筋中一般用于板的受力筋、箍筋以及构造钢筋的是( ) A ．HPB235 B ．HRB335 C ．HRB400 D ．RRB400 【答案：A 】5. 钢筋的屈服强度是指（ ）。
A.比例极限；B.弹性极限；C.屈服上限；D.屈服下限。
【答案：D 】6. 边长为100mm 的非标准立方体试块的强度换算成标准试块的强度，则需乘以换算系数（ ）。
A ．1.05 ；B ．1.0 ；C ．0.95 ；D ．0.90 。
【答案：C 】7. 《规范》确定k cu f ,所用试块的边长是（ ）。
A ．150 mm ；B ．200 mm ；C ．100mm ；D ．250 mm 。
【答案：A 】8. 同强度等级的混凝土延性随加荷速度的提高而（ ）。
A 增大 B 减小 C 不变 D 视钢筋级别而定 【答案：B 】9. 通过对混凝土的破坏机理进行分析说明混凝土受压破坏是由于（ ）的扩展。
A ．外裂缝；B ．内裂缝；C ．微裂缝；D ．粘结裂缝。
【答案：B 】10. 混凝土柱体的长期抗压强度是（ ）的。
A ．0.8c f ；B ．0.76c f ；C ．0.67c f ；D ．0.95c f 。
【答案：A 】11. 混凝土强度等级是由（ ）确定的。
A ．k cu f ,；B ．ck f ；C ．cm f ；D ．tk f 。
钢筋混凝⼟结构习题集与答案解析钢筋混凝⼟结构习题及答案⼀、填空题1、斜裂缝产⽣得原因就是:由于⽀座附近得弯矩与剪⼒共同作⽤,产⽣得超过了混凝⼟得极限抗拉强度⽽开裂得。
2、随着纵向配筋率得提⾼,其斜截⾯承载⼒。
3、弯起筋应同时满⾜、、 ,当设置弯起筋仅⽤于充当⽀座负弯矩时,弯起筋应同时满⾜、 ,当允许弯起得跨中纵筋不⾜以承担⽀座负弯矩时,应增设⽀座负直筋。
4、适筋梁从加载到破坏可分为3个阶段,试选择填空:A、I;B、I a;C、II;D、II a;E、III;F、III a。
①抗裂度计算以阶段为依据;②使⽤阶段裂缝宽度与挠度计算以阶段为依据;③承载能⼒计算以阶段为依据。
5、界限相对受压区⾼度b 需要根据等假定求出。
6、钢筋混凝⼟受弯构件挠度计算中采⽤得最⼩刚度原则就是指在弯矩范围内,假定其刚度为常数,并按截⾯处得刚度进⾏计算。
7、结构构件正常使⽤极限状态得要求主要就是指在各种作⽤下与不超过规定得限值。
8、受弯构件得正截⾯破坏发⽣在梁得 ,受弯构件得斜截⾯破坏发⽣在梁得 ,受弯构件内配置⾜够得受⼒纵筋就是为了防⽌梁发⽣破坏,配置⾜够得腹筋就是为了防⽌梁发⽣破坏。
9、当梁上作⽤得剪⼒满⾜:V ≤ 时,可不必计算抗剪腹筋⽤量,直接按构造配置箍筋满⾜max min ,S S d d ≤≥;当梁上作⽤得剪⼒满⾜:V ≤时,仍可不必计算抗剪腹筋⽤量,除满⾜max min ,S S d d ≤≥以外,还应满⾜最⼩配箍率得要求;当梁上作⽤得剪⼒满⾜:V ≥ 时,则必须计算抗剪腹筋⽤量。
10、当梁得配箍率过⼩或箍筋间距过⼤并且剪跨⽐较⼤时,发⽣得破坏形式为 ;当梁得配箍率过⼤或剪跨⽐较⼩时,发⽣得破坏形式为。
11、由于纵向受拉钢筋配筋率百分率得不同,受弯构件正截⾯受弯破坏形态有、与。
12、斜截⾯受剪破坏得三种破坏形态包括、与13、钢筋混凝⼟构件得平均裂缝间距随混凝⼟保护层厚度得增⼤⽽。
⽤带肋变形钢筋时得平均裂缝间距⽐⽤光⾯钢筋时得平均裂缝间距_______(⼤、⼩)些。

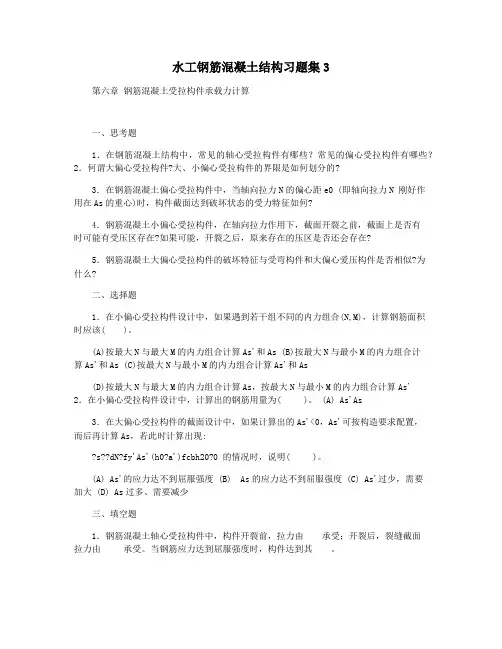

水工钢筋混凝土结构习题集3第六章钢筋混凝土受拉构件承载力计算一、思考题1．在钢筋混凝土结构中，常见的轴心受拉构件有哪些？常见的偏心受拉构件有哪些？2．何谓大偏心受拉构件?大、小偏心受拉构件的界限是如何划分的?3．在钢筋混凝土偏心受拉构件中，当轴向拉力N的偏心距e0 (即轴向拉力N 刚好作用在As的重心)时，构件截面达到破坏状态的受力特征如何?4．钢筋混凝土小偏心受拉构件，在轴向拉力作用下，截面开裂之前，截面上是否有时可能有受压区存在?如果可能，开裂之后，原来存在的压区是否还会存在?5．钢筋混凝土大偏心受拉构件的破坏特征与受弯构件和大偏心爱压构件是否相似?为什么?二、选择题1．在小偏心受拉构件设计中，如果遇到若干组不同的内力组合(N,M)，计算钢筋面积时应该( )。
(A)按最大N与最大M的内力组合计算As'和As (B)按最大N与最小M的内力组合计算As'和As (C)按最大N与最小M的内力组合计算As'和As(D)按最大N与最大M的内力组合计算As，按最大N与最小M的内力组合计算As' 2．在小偏心受拉构件设计中，计算出的钢筋用量为( )。
(A) As'As3．在大偏心受拉构件的截面设计中，如果计算出的As'<0，As'可按构造要求配置，而后再计算As，若此时计算出现:?s??dN?fy'As'(h0?a')fcbh20?0 的情况时，说明( )。
(A) As'的应力达不到屈服强度 (B) As的应力达不到屈服强度 (C) As'过少，需要加大 (D) As过多、需要减少三、填空题1．钢筋混凝土轴心受拉构件中，构件开裂前，拉力由承受；开裂后，裂缝截面拉力由承受。
当钢筋应力达到屈服强度时，构件达到其。
2．钢筋混凝土偏心受拉构件中，当轴向拉力N作用在As的外侧时，截面虽开裂，但必然有存在，否则截面受力。
第八章混凝土构件变形和裂缝宽度验算一、填空题：1、钢筋混凝土构件的变形或裂缝宽度过大会影响结构的、性。
2、规范规定，根据使用要求，把构件在作用下产生的裂缝和变形控制在。
3、在普通钢筋混凝土结构中，只要在构件的某个截面上出现的超过混凝土的抗拉强度，就将在该截面上产生方向的裂缝。
4、平均裂缝间距就是指的平均值。
5、平均裂缝间距的大小主要取决于。
6、影响平均裂缝间距的因素有、、、。
7、钢筋混凝土受弯构件的截面抗弯刚度是一个，它随着和而变化。
8、钢筋应变不均匀系数的物理意义是。
9、变形验算时一般取同号弯矩区段内截面抗弯刚度作为该区段的抗弯刚度。
10、规范用来考虑荷载长期效应对刚度的影响。
二、判断题：1、混凝土结构构件只要满足了承载力极限状态的要求即可。
（）2、混凝土构件满足正常使用极限状态的要求是为了保证安全性的要求。
（）3、构件中裂缝的出现和开展使构件的刚度降低、变形增大。
（）4、裂缝按其形成的原因，可分为由荷载引起的裂缝和由变形因素引起的裂缝两大类。
（）5、实际工程中，结构构件的裂缝大部分属于由荷载为主引起的。
（）6、引起裂缝的变形因素包括材料收缩、温度变化、混凝土碳化及地基不均匀沉降等。
（）7、荷载裂缝是由荷载引起的主应力超过混凝土抗压强度引起的。
（）8、进行裂缝宽度验算就是将构件的裂缝宽度限制在规范允许的范围之内。
（）9、规范控制温度收缩裂缝采取的措施是规定钢筋混凝土结构伸缩缝最大间距。
（）10、规范控制由混凝土碳化引起裂缝采取的措施是规定受力钢筋混凝土结构保护层厚度。
（）11、随着荷载的不断增加，构件上的裂缝会持续不断地出现。
（）L主要取决于荷载的大小。
（）12、平均裂缝间距cr13、有效配筋率te ρ是所有纵向受拉钢筋对构件截面的配筋率。
（ ）14、平均裂缝宽度是平均裂缝间距之间沿钢筋水平位置处钢筋和混凝土总伸长之差。
（ ）15、最大裂缝宽度就是考虑裂缝并非均匀分布，在平均裂缝宽度的基础上乘以一个增大系数而求得的。
项目四钢筋混凝土工程【学习目标】掌握梁板的类型和组成；钢筋的冷加工、连接、配料；混凝土的配料、运输、成型、养护和质量检查；熟悉钢筋混凝土工程的施工工艺；了解模板的构造要求，了解钢筋的分类、验收和存放，规定及品种；混凝土工程的特殊施工方法和预制构件的生产。
任务一模板工程一、模板的组成、作用和基本要求（一）模板的组成模板系统由模板、支架和坚固件三部分组成。
（二）模板的作用保证混凝土成型；以免混凝土损坏。
（三）模板的基本要求1、有足够的刚度、强度及稳定性。
2、模板的尺寸、位置正确。
3、构造简单、装拆方便，能多次周转使用。
4、拼缝严密，不得漏浆。
5、用料经济。
二、模板的种类1、按其所采用的材料不同分为木模板、钢模板、钢木模板，胶合板模板、钢竹模板、塑料模板、铝合金模板等。
2、按其结构构件的类型不同分为基础模板、柱模板、楼板模板、墙模板、壳模板和烟囱模板等。
3、按其形式不同分为整体式模板、定型模板、工具式模板、滑升模板、胎模等。
如图1-5-2所示。
图1-5-2所示为施工现场不同构件的模板制作实例三、模板的构造与安装（一）木模板木模板及其支架系统一般在加工厂或现场木工棚制成元件，然后再在现场拼装。
如图1-5-3所示为基本元件之一拼板的构造。
图1-5-3 拼板的构造(a)一般拼板；(b)梁侧板的拼板 1-拼板；2-拼条1、基础模板(1)基础的特点是高度不大而体积较大，基础模板一般利用地基或基槽(坑)进行支撑。
(2)安装时，要保证上下模板不发生相对位移，如为杯形基础，则还要在其中放入杯口模板。
如图1-5-4所示。
图1-5-4 阶梯形基础模板1-拼板；2-斜撑；3-木桩；4-铁丝2、柱模板(1)柱子的特点是断面尺寸不大但比较高。
因此，柱子模板的构造和安装主要考虑保证垂直度及抵抗新浇混凝土的侧压力，与此同时，也要便于浇筑混凝土、清理垃圾与钢筋绑扎等。
(2)如图1-5-5所示，柱模板由内拼板夹在两块外拼板之内组成，亦可用短横板代替外拼板钉在内拼板上。
图1-5-5 柱模板(a)拼板柱模板；(b)短横板柱模板1-内拼板；2-外拼板；3-柱箍；4-梁缺口；5-清理孔；6-木框；7-盖板；8-拉紧螺栓；9-拼条；10-三角木条；11-浇筑孔；12-短横板(3)柱模板底部开有清理孔。
沿高度每隔2m开有浇筑孔。
安装柱模前，应先绑扎好钢筋，测示标高并标在钢筋上，同时在已浇筑的基础顶面或楼面上固定好柱模板的底部木框，在内外拼板上弹出中心线，根据柱边线及木框位置竖立内外拼板，并用斜撑临时固定，然后由顶部用锤球校正，使其垂直。
柱模之间还要用水平撑及剪力撑相互拉结。
如图1-5-6所示。
图1-5-6 柱模的固定3、梁模板(1)梁的特点是跨度大而宽度不大，梁底一般是架空的。
(2)梁模板主要由底模、侧模、夹木及支架系统组成。
底模用长条模板加拼条拼成，或用整块板条。
(3)梁模板安装1)沿梁模板下方地面上铺垫板，在柱模板缺口处钉衬口档，把底板搁置在衬口档上；2)立起靠近柱或墙的顶撑，再将梁长度等分，立中间部分顶撑，顶撑底下打入木楔，并检查调整标高；3)把侧模板放上，两头钉于衬口档上，在侧板底外侧铺钉夹木，再钉上斜撑和水平拉条。
4）若梁的跨度等于或大于4m，应使梁底模板中部略起拱，防止由于混凝土的重力使跨中下垂。
如设计无规定时，起拱高度宜为全跨长度的1/1000～3/1000。
4、楼板模板(1)楼板的特点是面积大而厚度比较薄，侧向压力小。
(2)楼板模板及其支架系统，主要承受钢筋、混凝土的自重及其施工荷载，保证模板不变形，如图1-5-7所示。
图1-5-7 梁及楼板的模板1—定型模板；2—非定型模板；3—楞木；4—托板；5—侧模板拼条；6—固定夹板；7—梁侧模板；8—梁底模板；9—琵琶撑；10—中间支撑排架；11—短撑。
5、楼梯模板(1)楼梯模板的构造与楼板相似，不同点是楼梯模板要倾斜支设，且要能形成踏步。
(2)踏步模板分为底板及梯步两部分。
(3)平台、平台梁的模板同前，如图1-5-8所示。
图1-5-8 楼梯模板1-支柱（顶撑）；2-木楔；3-垫板；4-平台梁底板；5-侧板；6-夹木；7-托木；8-杠木；9-楞木；10-平台底板；11-梯基侧板；12-斜楞木；13-楼梯底板；14-斜向顶撑；15-外帮板；16-横档木；17-反三角板；18-踏步侧板；19-拉杆；20-木桩（二）定型组合钢模板定型组合钢模板是一种工具式定型模板，由钢模板和配件组成，配件包括连接件和支承件。
钢模板通过各种连接件和支承件可组合成多种尺寸、结构和几何形状的模板，以适应各种类型建筑物的梁、柱、板、墙、基础和设备等施工的需要，也可用其拼装成大模板、滑模、隧道模和台模等。
施工时可在现场直接组装，亦可预拼装成大块模板或构件模板用起重机吊运安装。
定型组合钢模板组装灵活，通用性强，拆装方便；每套钢模可重复使用50～100次；加工精度高，浇筑混凝土的质量好，成型后的混凝土尺寸准确，棱角整齐，表面光滑，可以节省装修用工。
1、钢模板钢模板包括平面模板、阴角模板、阳角模板和连接角模。
如图5.9所示。
钢模板采用模数制设计，宽度模数以50mm进级(共有100mm、150mm、200mm、250mm、300mm、350mm、400mm、450mm、500mm、550mm、600mm十一种规格)，长度为150mm进级(共有450mm、600mm、750mm、900mm、1200mm、1500mm、1800mm七种规格)，可以适应横竖拼装成以50mm进级的任何尺寸的模板。
(1)平面模板用于基础、墙体、梁、板、柱等各种结构的平面部位，它由面板和肋组成，肋上设有U形卡孔和插销孔，利用U形卡和L形插销等拼装成大块板。
如图1-5-9(a)所示。
(2)阳角模板主要用于混凝土构件阳角，如图1-5-9(b)所示。
(3)阴角模板用于混凝土构件阴角，如内墙角、水池内角及梁板交接处阴角等，如图1-5-9(c)所示。
(4)角模用于平模板作垂直连接构成阳角，如图1-5-9(d)所示。
2、连接件定型组合钢模板的连接件包括U形卡、L形插销、钩头螺栓、对拉螺栓、紧固螺栓和扣件等，如图1-5-10所示。
图1-5-9 钢模板类型a）平面模板(b)阳角模板(c)阴角模板(d)连接角模(1)U形卡：模板的主要连接件，用于相邻模板的拼装。
(2)L形插销：用于插入两块模板纵向连接处的插销孔内，以增强模板纵向接头处的刚度。
(3)钩头螺栓：连接模板与支撑系统的连接件。
(4)紧固螺栓：用于内、外钢楞之间的连接件。
(5)对拉螺栓：又称穿墙螺栓，用于连接墙壁两侧模板，保持墙壁厚度，承受混凝土侧压力及水平荷载，使模板不致变形。
(6)扣件：扣件用于钢楞之间或钢楞与模板之间的扣紧，按钢楞的不同形状，分别采用蝶形扣件和“3”形扣件。
图1-5-10 钢模板连接件(a)U形卡连接；(b)L形插销连接；(c)钩头螺栓连接；(d)紧固螺栓连接；(d)对拉螺栓连接1-圆钢管钢楞；2-“3”形扣件；3-钩头螺栓；4-内卷边槽钢钢楞；5-蝶形扣件；6-紧固螺栓；7-对拉螺栓；8-塑料套管；9-螺母3、支承件定型组合钢模板的支承件包括柱箍、钢楞、支架、斜撑及钢桁架等。
(1)钢楞钢楞即模板的横档和竖档，分内钢楞与外钢楞。
2)内钢楞配置方向一般应与钢模板垂直，直接承受钢模板传来的荷载，其间距一般为700～900mm。
3)钢楞一般用圆钢管、矩形钢管、槽钢或内卷边槽钢，而以钢管用得较多。
(2)柱箍柱模板四角设角钢柱箍。
角钢柱箍由两根互相焊成直角的角钢组成，用弯角螺栓及螺母拉紧。
如图1-5-11所示。
图1-5-11 柱箍1-圆钢管；2-直角扣件；3-“3”形扣件；4-对拉螺栓(3)钢支架1)常用钢管支架如图1.5.12(a)所示。
它由内外两节钢管制成，其高低调节距模数为100mm；支架底部除垫板外，均用木楔调整标高，以利于拆卸。
2)另一种钢管支架本身装有调节螺杆，能调节一个孔距的高度，使用方便，但成本略高，如图1-5-12(b)所示。
图1-5-12 钢支架(a)钢管支架；(b)调节螺杆钢管支架；1-顶板；2-插管；3-套管；4-转盘；5-螺杆；6-底板；7-插销；8-转动手柄3)当荷载较大、单根支架承载力不足时，可用组合钢支架或钢管井架，如图1-5-12(c)所示。
还可用扣件式钢管脚手架、门型脚手架作支架，如图1-5-12(d)所示。
图1-5-12 钢支架(c)组合钢支架和钢管井架；(d)扣件式钢管和门型脚手架支架1-顶板；2-插管；3-套管；4-转盘；5-螺杆；6-底板；7-插销；8-转动手柄(4)斜撑由组合钢模板拼成的整片墙模或柱模，在吊装就位后，应由斜撑调整和固定其垂直位置，如图1-5-13所示。
图1-5-13 斜撑1-底座；2-顶撑；3-钢管斜撑；4-花篮螺丝；5-螺母；6-旋杆；7-销钉(5)钢桁架1)如图1-5-14所示，其两端可支承在钢筋托具、墙、梁侧模板的横档以及柱顶梁底横档上，以支承梁或板的模板。
2)图1-5-14(a)为整榀式。
3)图1-5-14(b)为组合式。
(6)梁卡具又称梁托架，用于固定矩形梁、圈梁等模板的侧模板，可节约斜撑等材料，也可用于侧模板上口的卡固定位，如图1.5.15所示。
图1-5-14 钢桁架图 1-5-15 梁卡具(a)整榀式；(b)组合式 1-调节杆；2-三角架；3-底座；4-螺栓4、定型组合钢模板的配板设计模板的配板设计内容：(1)画出各构件的模板展开图。
(2)根据模板展开图绘制模板配板图，选用最适合的各种规格的钢模板布置在模板展开图上。
(3)确定支模方案，进行支撑工具布置。
根据结构类型及空间位置、荷载大小等确定支模方案，根据配板图布置支撑。
（三）钢框胶合板模板和钢框竹胶板模板两者构造上相同，材料有所区别，胶合板是防水，重量比钢模板轻，竹胶板表面作适当处理，便于脱模和周转次数，使其表面光滑平整，一般板面采用涂料腹面处理或浸胶纸幅面处理。
宽度一般有：300㎜、600㎜两种。
长度一般有：900㎜、1200㎜、1500㎜、1800㎜、2400㎜等。
四、模板的拆除（一）侧模板的拆除侧模板拆除时的混凝土强度应能保证其表面及棱角不因拆除模板而受损坏。
（二）底模板的拆除底模板及支架拆除时的混凝土强度应符合设计要求，当设计无具体要求时，混凝土强度应符合表1-5-1的规定。
表1-5-1 底模拆除时的混凝土强度要求注：──混凝土立方体抗压强度标准值（三）拆模顺序1、一般是先拆除侧模板，后拆除底模板。
2、对于肋形楼板的拆模顺序，首先拆除柱模板，然后拆除楼板底模板、梁侧模板，最后拆除梁底模板。
3、对于多层楼板模板支架的拆除，应按下列要求进行：上层楼板正在浇筑混凝土时，下一层楼板的模板支架不得拆除，再下一层楼板模板的支架，仅可拆除一部分，跨度在4ｍ及4ｍ以上的梁均应保留支架，其间距不得大于3ｍ。
