SiC功率半导体器件的优势和发展前景SiC（碳化硅）功率半导体器件是一种新兴的半导体材料，具有许多优势和广阔的发展前景。
以下是SiC功率半导体器件的优势和发展前景。
1.高温工作能力：与传统的硅功率半导体器件相比，SiC器件能够在高温环境下工作，其工作温度可达到300摄氏度以上。
这使得SiC器件在航空航天、军事装备和汽车等应用领域具有巨大的潜力。
2.高电压耐受能力：SiC器件具有更高的击穿电场强度和较低的导通电阻，可以实现更高的电压耐受能力。
这使得SiC器件在高压和高电场应用中具有优势，如电力电子转换、电力传输和分配、电网充放电和电动车充电等。
3.高频特性：由于SiC材料的电子迁移率和终端速度较高，SiC器件具有优秀的高频特性。
这使得SiC器件在高频交流/直流转换器和射频功率放大器中具有广泛的应用。
4.低导通和开启损耗：SiC材料的电阻率较低，电流密度较大。
这导致SiC器件在导通过程中的能耗更低，进而减少了开关损耗。
相对于硅器件，SiC器件具有更高的效率和更小的温升。
这使得SiC器件在能源转换和电源管理领域具有潜在的应用前景。
5.小体积和轻量化：SiC器件的小体积和轻量化特性，使得其在高功率密度应用和紧凑空间条件下的应用更具优势。
这对于电动汽车、风力和太阳能发电系统、飞机和船舶等领域都有重要意义。
6.高可靠性和长寿命：由于SiC器件的抗辐射、抗高温、耐压击穿和抗电荷扩散等特性，它具有较高的可靠性和长寿命。
这对于军事装备、航空航天和核电等关键领域的应用具有重要意义。
SiC功率半导体器件的发展前景广阔。
随着科技的不断进步和物联网的快速发展，对于功率器件的要求愈发严苛。
在电力转换、能源管理和电动汽车等领域，对功率器件的需求将进一步增加，而SiC器件作为一种高温、高电压和高频特性都优异的功率半导体器件，将有望取代传统的硅器件，成为未来功率电子的主流。
此外，随着SiC材料的制备工艺和工艺技术的不断改进，SiC器件的成本也在逐渐下降。
半导体技术的新材料发展及应用随着计算机、通讯、物联网和人工智能等新技术的不断快速发展，半导体技术在这些领域中的应用越来越广泛。
而随着人们对于新材料和新技术的不断探索，半导体材料的发展正处于一个新的突破点。
在这篇文章中，我们将深入探讨半导体技术的新材料发展及其应用。
一. 新材料的发展1. 碳化硅材料碳化硅（SiC）是一种非常有前途的半导体材料，具有良好的热导性能和耐高温性能。
碳化硅材料可以在高温下工作，因此适用于制造高温二极管和功率器件等。
目前，碳化硅材料已经在汽车、电力等领域得到广泛应用。
2. 氮化镓材料氮化镓（GaN）材料是一种具有高电子迁移率和高饱和电流密度的半导体材料。
它广泛应用在LED照明、光伏发电、无线通讯和雷达系统等领域。
氮化镓材料的特点是具有高亮度、长寿命、低能耗等优点。
3. 氮化铝材料氮化铝（AlN）是一种具有高热导性、高电绝缘性和高机械强度的半导体材料。
它广泛用于氮化镓LED、超声波传感器、高功率半导体器件、氢化物半导体器件等。
在这些领域中，氮化铝材料已经显示出更高的性能和更低成本。
二. 新材料的应用1. LED照明LED照明已经成为新能源照明领域发展的主流，这主要得益于氮化镓材料的广泛应用。
氮化镓材料的特点是具有高亮度、长寿命、低能耗等优点，因此可以替代传统的白炽灯和荧光灯。
LED照明在新能源领域中的应用已经日益增多。
2. 无线通讯随着人工智能、物联网等领域的快速发展，无线通讯的需求也在不断增加。
在这方面，氮化镓和碳化硅材料的应用得以广泛发展。
氮化镓材料的高频特性良好，是移动通讯中的重要材料，如5G基站中的功率放大器模块就采用氮化镓材料。
碳化硅材料因其高温性能良好，被广泛应用于电力电路中。
3. 太阳能电池氮化铝材料在太阳能电池中广泛应用，它具有高电绝缘性和高光学透过率等特点。
太阳能电池具有非常好的可再生性和环保性，因此也吸引了越来越多的人的关注。
4. 其他应用除了上述领域外，新材料还在许多其他领域得到广泛应用。

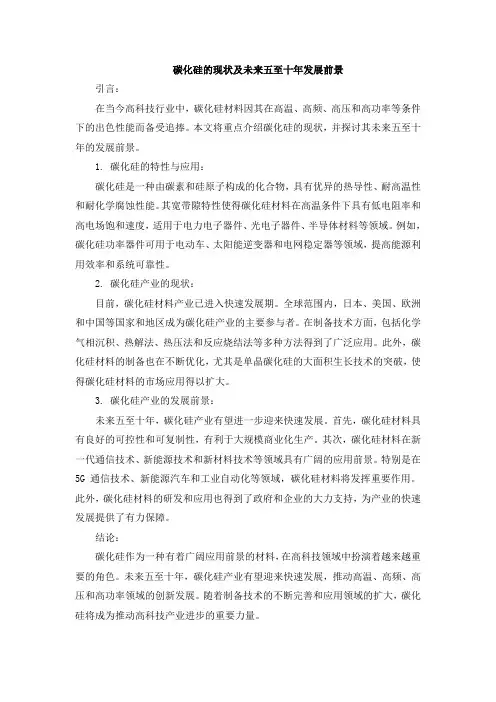

碳化硅的现状及未来五至十年发展前景引言：在当今高科技行业中，碳化硅材料因其在高温、高频、高压和高功率等条件下的出色性能而备受追捧。
本文将重点介绍碳化硅的现状，并探讨其未来五至十年的发展前景。
1. 碳化硅的特性与应用：碳化硅是一种由碳素和硅原子构成的化合物，具有优异的热导性、耐高温性和耐化学腐蚀性能。
其宽带隙特性使得碳化硅材料在高温条件下具有低电阻率和高电场饱和速度，适用于电力电子器件、光电子器件、半导体材料等领域。
例如，碳化硅功率器件可用于电动车、太阳能逆变器和电网稳定器等领域，提高能源利用效率和系统可靠性。
2. 碳化硅产业的现状：目前，碳化硅材料产业已进入快速发展期。
全球范围内，日本、美国、欧洲和中国等国家和地区成为碳化硅产业的主要参与者。
在制备技术方面，包括化学气相沉积、热解法、热压法和反应烧结法等多种方法得到了广泛应用。
此外，碳化硅材料的制备也在不断优化，尤其是单晶碳化硅的大面积生长技术的突破，使得碳化硅材料的市场应用得以扩大。
3. 碳化硅产业的发展前景：未来五至十年，碳化硅产业有望进一步迎来快速发展。
首先，碳化硅材料具有良好的可控性和可复制性，有利于大规模商业化生产。
其次，碳化硅材料在新一代通信技术、新能源技术和新材料技术等领域具有广阔的应用前景。
特别是在5G通信技术、新能源汽车和工业自动化等领域，碳化硅材料将发挥重要作用。
此外，碳化硅材料的研发和应用也得到了政府和企业的大力支持，为产业的快速发展提供了有力保障。
结论：碳化硅作为一种有着广阔应用前景的材料，在高科技领域中扮演着越来越重要的角色。
未来五至十年，碳化硅产业有望迎来快速发展，推动高温、高频、高压和高功率领域的创新发展。
随着制备技术的不断完善和应用领域的扩大，碳化硅将成为推动高科技产业进步的重要力量。
半导体材料的发展前景和趋势半导体材料，在现代科技领域具有举足轻重的地位，是电子产业和信息技术发展的基石。
随着科技的日新月异，半导体材料也展现出无限的发展潜力。
本文将对半导体材料的发展前景和趋势进行深入探讨。
一、新型半导体材料的崛起传统的半导体材料，如硅，虽然在许多领域中仍占据主导地位，但已逐渐不能满足日益增长的技术需求。
因此，新型半导体材料如氮化镓（GaN）、碳化硅（SiC）和氧化锌（ZnO）等正逐渐崭露头角。
这些材料具有更高的电子迁移率、高热导率和大禁带宽度等特点，使得电子设备能够实现更高的频率、更大的功率以及更低的能耗。
二、柔性电子材料的广泛应用随着可穿戴设备和智能家居的普及，柔性电子材料的需求日益增长。
柔性电子材料具有良好的柔韧性和可延展性，能够适应各种复杂形状的表面，为电子产品提供了更大的设计空间。
同时，柔性电子材料在医疗、军事等领域也有着广泛的应用前景。
三、生物相容性半导体材料的研究进展在生物医学领域，半导体材料的应用越来越广泛。
生物相容性半导体材料是指那些对生物体无毒、无害、无刺激，且能与生物体相容的材料。
这类材料在组织工程、药物传递和生物成像等领域具有巨大的应用潜力。
随着研究的深入，未来有望为生物医学领域带来革命性的突破。
四、量子点及二维材料的潜力量子点和二维材料是近年来备受瞩目的新兴领域。
量子点材料具有独特的光电性能，可应用于显示、照明和太阳能电池等领域。
而二维材料如石墨烯和过渡金属二卤化物等则展现出超常的力学、电学和热学性能，为新一代电子器件和光电器件的发展提供了可能。
五、智能化和定制化趋势随着人工智能和物联网技术的发展，半导体材料的智能化和定制化成为未来发展的必然趋势。
通过集成各种传感器和执行器，半导体材料将能够实时感知环境变化并做出相应调整，从而实现智能化。
同时，基于3D打印等技术，可以根据特定需求定制化生产半导体材料，进一步提高生产效率和满足个性化需求。
六、绿色环保和可持续发展在可持续发展的大背景下，半导体材料的绿色环保和可持续发展也成为关注的焦点。

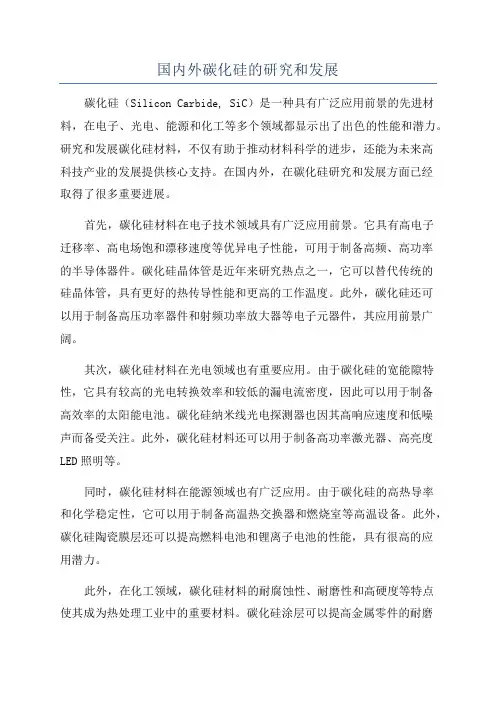

国内外碳化硅的研究和发展碳化硅（Silicon Carbide, SiC）是一种具有广泛应用前景的先进材料，在电子、光电、能源和化工等多个领域都显示出了出色的性能和潜力。
研究和发展碳化硅材料，不仅有助于推动材料科学的进步，还能为未来高科技产业的发展提供核心支持。
在国内外，在碳化硅研究和发展方面已经取得了很多重要进展。
首先，碳化硅材料在电子技术领域具有广泛应用前景。
它具有高电子迁移率、高电场饱和漂移速度等优异电子性能，可用于制备高频、高功率的半导体器件。
碳化硅晶体管是近年来研究热点之一，它可以替代传统的硅晶体管，具有更好的热传导性能和更高的工作温度。
此外，碳化硅还可以用于制备高压功率器件和射频功率放大器等电子元器件，其应用前景广阔。
其次，碳化硅材料在光电领域也有重要应用。
由于碳化硅的宽能隙特性，它具有较高的光电转换效率和较低的漏电流密度，因此可以用于制备高效率的太阳能电池。
碳化硅纳米线光电探测器也因其高响应速度和低噪声而备受关注。
此外，碳化硅材料还可以用于制备高功率激光器、高亮度LED照明等。
同时，碳化硅材料在能源领域也有广泛应用。
由于碳化硅的高热导率和化学稳定性，它可以用于制备高温热交换器和燃烧室等高温设备。
此外，碳化硅陶瓷膜层还可以提高燃料电池和锂离子电池的性能，具有很高的应用潜力。
此外，在化工领域，碳化硅材料的耐腐蚀性、耐磨性和高硬度等特点使其成为热处理工业中的重要材料。
碳化硅涂层可以提高金属零件的耐磨性和耐蚀性，延长设备的使用寿命。
此外，碳化硅耐高温和耐腐蚀的特性也使其成为化学反应器和耐用陶瓷等化工设备的理想材料。
综上所述，国内外在碳化硅研究和发展方面取得了显著进展。
碳化硅作为一种先进材料，在电子、光电、能源和化工等领域都具有广阔的应用前景。
未来，随着技术的不断进步和应用领域的拓展，碳化硅材料的研究和开发将持续深入，为各行业带来更多的创新机遇和经济效益。
全球及中国碳化硅（SiC）行业现状及发展趋势分析一、碳化硅产业概述碳化硅是一种无机物，化学式为SiC，是用石英砂、石油焦（或煤焦）、木屑（生产绿色碳化硅时需要加食盐）等原料通过电阻炉高温冶炼而成。
碳化硅是一种半导体，在自然界中以极其罕见的矿物莫桑石的形式存在。
自1893年以来已经被大规模生产为粉末和晶体，用作磨料等。
在C、N、B等非氧化物高技术耐火原料中，碳化硅是应用最广泛、最经济的一种，可以称为金钢砂或耐火砂。
中国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体。
碳化硅常用品种二、碳化硅行业发展相关政策近年来，随着半导体行业的迅速发展，碳化硅行业也受到各级政府的高度重视和国家产业政策的重点支持。
国家陆续出台了多项政策，鼓励碳化硅行业发展与创新，如科技部在2020年发布的《“战略性先进电子材料”重点专项2020年度项目》中指出支持功率碳化硅芯片和器件在移动储能装置中的应用(应用示范类)，为碳化硅行业提供了良好的发展环境。
碳化硅行业发展相关政策相关报告：产业研究院发布的《2024-2030年中国碳化硅（SiC）行业发展运行现状及投资战略规划报告》三、碳化硅行业产业链1、碳化硅行业产业链结构图碳化硅行业产业链主要包括原材料、衬底材料、外延材料以及器件和模块等环节。
在上游，原材料主要包括各类硅烷、氮化硼等，这些原材料经过加工后制成碳化硅衬底材料。
碳化硅衬底材料进一步加工后，可以制成外延材料。
碳化硅器件和模块被广泛应用于各个领域，包括5G通信、新能源汽车、光伏、半导体、轨道交通、钢铁行业、建材行业等。
碳化硅行业产业链结构图2、碳化硅行业上游产业分析碳化硅产业链价值量倒挂，关键部分主要集中在上游端，其中衬底生产成本占总成本的47%，外延环节成本占23%，合计上游成本占到碳化硅生产链总成本的约70%。
其中衬底制造技术壁垒最高、价值量最大，既决定了上游原材料制备的方式及相关参数，同时也决定着下游器件的性能，是未来碳化硅大规模产业化推进的核心。

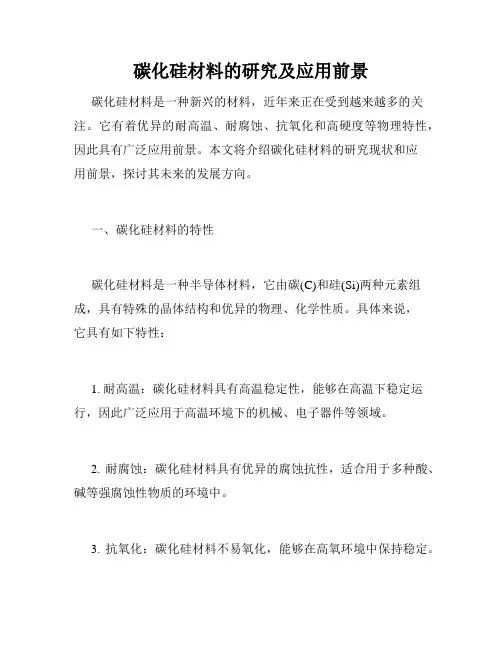

碳化硅材料的研究及应用前景碳化硅材料是一种新兴的材料，近年来正在受到越来越多的关注。
它有着优异的耐高温、耐腐蚀、抗氧化和高硬度等物理特性，因此具有广泛应用前景。
本文将介绍碳化硅材料的研究现状和应用前景，探讨其未来的发展方向。
一、碳化硅材料的特性碳化硅材料是一种半导体材料，它由碳(C)和硅(Si)两种元素组成，具有特殊的晶体结构和优异的物理、化学性质。
具体来说，它具有如下特性：1. 耐高温：碳化硅材料具有高温稳定性，能够在高温下稳定运行，因此广泛应用于高温环境下的机械、电子器件等领域。
2. 耐腐蚀：碳化硅材料具有优异的腐蚀抗性，适合用于多种酸、碱等强腐蚀性物质的环境中。
3. 抗氧化：碳化硅材料不易氧化，能够在高氧环境中保持稳定。
4. 高硬度：碳化硅材料硬度极高，是天然金刚石之后的第二硬材料，在机械加工、磨料加工等领域有广泛应用。
二、碳化硅材料的研究现状碳化硅作为一种新兴材料，其研究进展也十分活跃。
现在，碳化硅材料的研究主要涉及以下几个方面：1. 合成方法：目前，碳化硅材料的合成方法主要有化学气相沉积法、热压法、热化学气相沉积法等。
其中，化学气相沉积法是目前较为常用的一种方法，能够制备出高质量的碳化硅材料。
2. 结构研究：对于碳化硅材料的结构研究也是一个重要的方向。
近年来，越来越多的学者开始关注碳化硅的表面结构和晶体结构，这对于其材料性能的提升和应用的拓展具有重要意义。
3. 功能化探究：此外，对于碳化硅材料的功能化探究也在不断深入。
当前已有研究表明，通过对碳化硅进行掺杂等处理，能够使其具有更优异的物理、化学性质，因此这一方向的研究也十分具有前景。
三、碳化硅材料的应用前景由于碳化硅材料独特的物理、化学特性，其在多个领域具有广泛的应用前景。
以下是几个主要应用领域：1. 电子领域：碳化硅材料的高温稳定性，使其在电子领域的应用具有独特的优势。
目前，碳化硅材料已经开始应用于高频、高功率器件、射频器件、硅基太阳能电池等领域。

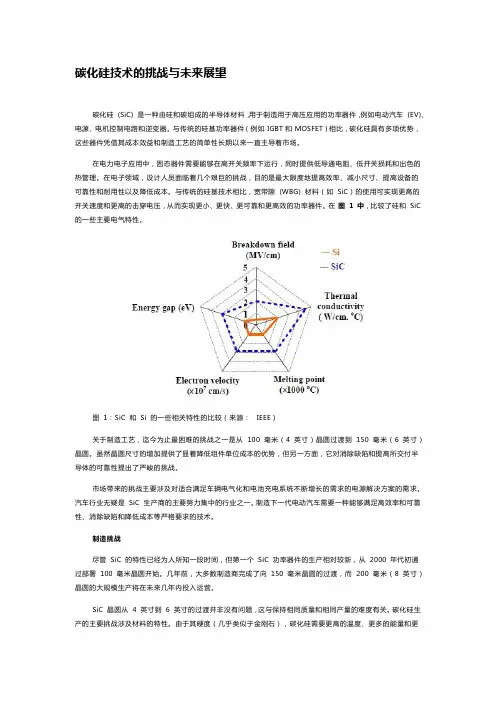

碳化硅技术的挑战与未来展望碳化硅(SiC) 是一种由硅和碳组成的半导体材料，用于制造用于高压应用的功率器件，例如电动汽车(EV)、电源、电机控制电路和逆变器。
与传统的硅基功率器件（例如 IGBT 和 MOSFET）相比，碳化硅具有多项优势，这些器件凭借其成本效益和制造工艺的简单性长期以来一直主导着市场。
在电力电子应用中，固态器件需要能够在高开关频率下运行，同时提供低导通电阻、低开关损耗和出色的热管理。
在电子领域，设计人员面临着几个艰巨的挑战，目的是最大限度地提高效率、减小尺寸、提高设备的可靠性和耐用性以及降低成本。
与传统的硅基技术相比，宽带隙(WBG) 材料（如SiC）的使用可实现更高的开关速度和更高的击穿电压，从而实现更小、更快、更可靠和更高效的功率器件。
在图1 中，比较了硅和SiC 的一些主要电气特性。
图1：SiC 和Si 的一些相关特性的比较（来源：IEEE）关于制造工艺，迄今为止最困难的挑战之一是从100 毫米（4 英寸）晶圆过渡到150 毫米（6 英寸）晶圆。
虽然晶圆尺寸的增加提供了显着降低组件单位成本的优势，但另一方面，它对消除缺陷和提高所交付半导体的可靠性提出了严峻的挑战。
市场带来的挑战主要涉及对适合满足车辆电气化和电池充电系统不断增长的需求的电源解决方案的需求。
汽车行业无疑是SiC 生产商的主要努力集中的行业之一。
制造下一代电动汽车需要一种能够满足高效率和可靠性、消除缺陷和降低成本等严格要求的技术。
制造挑战尽管SiC 的特性已经为人所知一段时间，但第一个SiC 功率器件的生产相对较新，从2000 年代初通过部署100 毫米晶圆开始。
几年前，大多数制造商完成了向150 毫米晶圆的过渡，而200 毫米（8 英寸）晶圆的大规模生产将在未来几年内投入运营。
SiC 晶圆从4 英寸到6 英寸的过渡并非没有问题，这与保持相同质量和相同产量的难度有关。
碳化硅生产的主要挑战涉及材料的特性。
由于其硬度（几乎类似于金刚石），碳化硅需要更高的温度、更多的能量和更多的时间来进行晶体生长和加工。
半导体技术的发展现状与趋势一、引言半导体技术是当今科技领域的重要支柱之一，它在信息通讯、电子设备、能源、医疗、汽车等各个方面发挥着重要作用。
随着科技的不断进步，半导体技术也在不断发展和完善。
本文将对半导体技术的发展现状和趋势进行探讨，以期为读者提供一个全面而清晰的了解。
二、半导体技术的发展现状1.芯片制造技术的进步随着半导体材料、工艺和设备技术的不断进步，现代集成电路芯片的制造技术也越来越先进。
目前，先进的芯片制造技术已经实现了纳米级的制造精度，大大提高了芯片的性能和功耗比。
此外，3D集成技术、封装技术以及材料工艺的创新也为芯片制造技术带来了新的突破和发展空间。
2.半导体材料的发展半导体材料是半导体技术的基础，其性能和稳定性直接影响着半导体器件的性能。
近年来，各种新型半导体材料的研究和应用不断涌现，如碳化硅、氮化镓、氧化铟锡等材料的出现为半导体器件的性能提升和多样化提供了支撑。
而在纳米材料领域，石墨烯、量子点等新材料也为半导体技术带来了新的发展机遇。
3.半导体器件的创新随着半导体技术的不断发展，各种新型半导体器件也在不断涌现。
例如，功率半导体器件、光电器件、微波器件等新型器件的研究和开发为半导体技术的应用提供了丰富的空间。
此外，新型存储器件、传感器件等器件也在不断涌现，促使半导体技术在各个领域的应用不断扩展。
4.全球半导体产业的发展全球半导体产业在近年来也呈现出了快速增长的趋势。
虽然受到疫情等因素的影响，全球半导体市场在2020年出现了一定程度的波动，但这并没有影响到全球半导体产业的长期发展趋势。
目前，全球主要的半导体芯片制造企业依然在不断扩大生产规模，提高制造水平，不断推动全球半导体产业的发展。
三、半导体技术的发展趋势1.人工智能和大数据的发展对半导体技术提出了新的需求随着人工智能和大数据技术的不断发展，对计算性能和数据处理能力的需求也在不断提高。
这就要求半导体技术不断提升芯片的计算和数据处理性能，降低功耗和成本，提高芯片的集成度和稳定性。

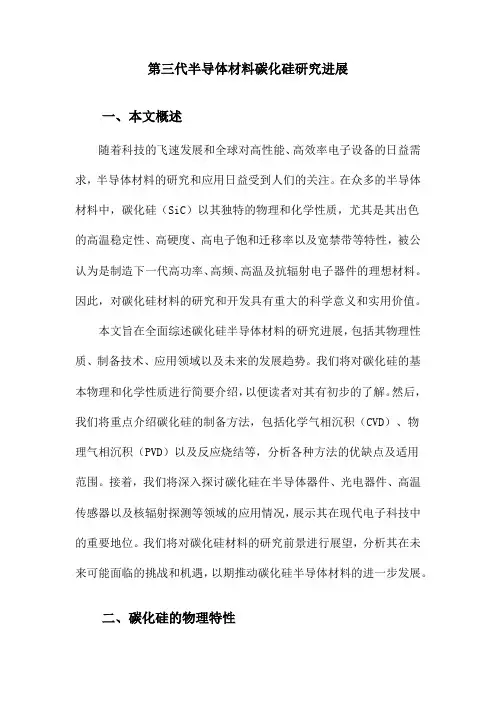

第三代半导体材料碳化硅研究进展一、本文概述随着科技的飞速发展和全球对高性能、高效率电子设备的日益需求，半导体材料的研究和应用日益受到人们的关注。
在众多的半导体材料中，碳化硅（SiC）以其独特的物理和化学性质，尤其是其出色的高温稳定性、高硬度、高电子饱和迁移率以及宽禁带等特性，被公认为是制造下一代高功率、高频、高温及抗辐射电子器件的理想材料。
因此，对碳化硅材料的研究和开发具有重大的科学意义和实用价值。
本文旨在全面综述碳化硅半导体材料的研究进展，包括其物理性质、制备技术、应用领域以及未来的发展趋势。
我们将对碳化硅的基本物理和化学性质进行简要介绍，以便读者对其有初步的了解。
然后，我们将重点介绍碳化硅的制备方法，包括化学气相沉积（CVD）、物理气相沉积（PVD）以及反应烧结等，分析各种方法的优缺点及适用范围。
接着，我们将深入探讨碳化硅在半导体器件、光电器件、高温传感器以及核辐射探测等领域的应用情况，展示其在现代电子科技中的重要地位。
我们将对碳化硅材料的研究前景进行展望，分析其在未来可能面临的挑战和机遇，以期推动碳化硅半导体材料的进一步发展。
二、碳化硅的物理特性碳化硅（SiC）是一种具有独特物理特性的先进半导体材料，其性能使其在电子器件、高温应用、光学器件等多个领域具有广泛的应用前景。
碳化硅的晶体结构紧密，硬度极高，仅次于金刚石，这使得它在高温、高压等极端环境下仍能保持良好的机械性能。
碳化硅的热稳定性优越，具有高热导率，使其在高温电子器件中有独特的优势。
碳化硅的禁带宽度较大，这意味着它具有优异的抗辐射性能和化学稳定性，特别适合于在恶劣环境下工作。
其高临界击穿电场强度和高饱和电子迁移率使其成为制备高频、大功率、高温、抗辐射电子器件的理想材料。
碳化硅的热膨胀系数小，与硅的热膨胀系数相匹配，这有助于在制备异质结器件时减少热失配引起的应力问题。
碳化硅的能带结构特殊，具有可调谐的能带隙，这使得它可以通过控制掺杂和合金化来调控其电子特性，从而满足不同应用的需求。
碳化硅电力电子器件的发展现状分析目录在过去的十五到二十年中，碳化硅电力电子器件领域取得了令人瞩目的成就，所研发的碳化硅器件的性能指标远超当前硅基器件，并且成功实现了部分碳化硅器件的产业化，在一些重要的能源领域开始逐步取代硅基电力电子器件，并初步展现出其巨大的潜力。
碳化硅电力电子器件的持续进步将对电力电子技术领域的发展起到革命性的推动作用。
随着SiC单晶和外延材料技术的进步，各种类型的SiC器件被开发出来。
SiC器件主要包括二极管和开关管。
SiC二极管主要包括肖特基势垒二极管及其新型结构和PiN型二极管。
SiC开关管的种类较多，具有代表性的开关管有金属氧化物半导体场效应开关管（MOSFET）、结型场效应开关管（JFET）、绝缘栅双极开关管（IGBT）三种。
1.SiC器件的材料与制造工艺SiC单晶碳化硅早在1842年就被发现了，但直到1955年，飞利浦（荷兰）实验室的Lely才开发出生长高品质碳化硅晶体材料的方法。
到了1987年，商业化生产的SiC衬底进入市场，进入21世纪后，SiC衬底的商业应用才算全面铺开。
碳化硅分为立方相（闪锌矿结构）、六方相（纤锌矿结构）和菱方相3大类共260多种结构，目前只有六方相中的4H-SiC、6H-SiC 才有商业价值，美国科锐（Cree）等公司已经批量生产这类衬底。
立方相（3C-SiC）还不能获得有商业价值的成品。
SiC单晶生长经历了3个阶段, 即Acheson法、Lely法、改良Lely法。
利用SiC高温升华分解这一特性，可采用升华法即Lely法来生长SiC晶体。
升华法是目前商业生产SiC单晶最常用的方法，它是把SiC粉料放在石墨坩埚和多孔石墨管之间，在惰性气体（氩气）环境温度为2 500℃的条件下进行升华生长，可以生成片状SiC晶体。
由于Lely法为自发成核生长方法，不容易控制所生长SiC晶体的晶型，且得到的晶体尺寸很小，后来又出现了改良的Lely法。
改良的Lely法也被称为采用籽晶的升华法或物理气相输运法 (简称PVT法)。
SiC功率半导体器件的优势及发展前景SiC（碳化硅）功率半导体器件是一种新型的高性能功率电子元件，具有很多优势和发展前景。
本文将从四个方面分析SiC功率半导体器件的优势和发展前景。
一、优势：1.高温特性：SiC功率半导体器件具有很高的耐高温能力，能够在高温环境下工作。
其工作温度可以达到600摄氏度以上，相对于传统的硅功率器件，SiC器件能够在更苛刻的工作条件下稳定工作，提高了系统的可靠性和稳定性。
2.高电压特性：SiC器件具有更高的击穿电压，相对于硅材料的400伏特击穿电压，SiC材料的击穿电压可以达到数千伏甚至更高。
这意味着同样体积和尺寸下，SiC器件能够承受更高的电压，提供更大的功率输出，满足更高需求的电力系统。
3.低导通和开关损耗：SiC功率器件的导通和开关损耗比传统硅功率器件更低。
SiC材料的特殊结构和载流子迁移特性使得SiC功率器件具有更低的导通电阻和开关电阻，减少了功率损耗和热量产生，提高了能源的利用率。
4.高频操作能力：SiC器件具有更高的频率应用能力。
由于SiC材料的载流子迁移速度较高，SiC功率器件可以在更高的频率下工作，实现更高的开关频率和更快的开关速度。
这使得SiC器件在电力电子转换器和无线通信系统等领域具有广泛的应用前景。
二、发展前景：1.新能源行业：随着新能源行业的快速发展，对功率半导体器件的需求也在不断增加。
SiC功率器件具有高温、高频等特性，能够应对新能源系统的高温环境和高频率要求，因此在太阳能发电、风能发电和电动交通等领域有很好的应用前景。
2.电动汽车：SiC功率器件在电动汽车的应用前景广阔。
电动汽车对功率器件的高频、高温能力要求较高，而SiC器件具有这些优势，可以提高电动汽车的能效和驱动系统的稳定性。
3.工业控制：SiC功率器件在工业控制领域也有广泛的应用前景。
工业控制系统对功率器件的可靠性和稳定性要求较高，而SiC器件的高温、高压、低损耗特性能够满足这些要求。
碳化硅的应用和发展前景碳化硅作为一种高性能陶瓷材料，在各个领域有着广泛的应用和极大的发展前景。
本文将从碳化硅的性质及其应用领域入手，探讨碳化硅的发展前景和潜力。
一、碳化硅的性质及其应用领域1.性质碳化硅是一种硬质、高熔点的陶瓷材料，也是重要的半导体材料之一。
其晶体结构复杂，为六方晶系。
碳化硅的硬度只次于金刚石，在高温下仍然保持良好的机械性能，同时还具有优良的耐腐蚀性和热传导性能。
2.应用领域由于碳化硅的高硬度、高熔点、良好的热传导性能和化学稳定性等特点，使其在多个领域都有着广泛的应用，如下：（1）电子领域：碳化硅具有优秀的电路成型、导电、散热和干扰抑制等特性，是制造电子元器件、半导体材料和LED显示器等的优质材料。
（2）能源领域：碳化硅具有优异的热传导性能和高抗腐蚀性能，是制造高效、节能的太阳能电池和储能电池的重要材料。
（3）机械工程领域：碳化硅具有高硬度、高强度和耐高温等特性，可应用于制造机械配件、航天器零部件和高速列车轨道等。
（4）化工领域：碳化硅具有良好的耐酸碱、耐高温、耐磨损性能，可作为耐腐蚀设备、油气管道和化工反应器等材料。
二、碳化硅的发展前景和潜力随着人类科技和工业的不断发展，对材料的需求也越来越高，碳化硅作为一种高性能材料，具有广阔的应用前景和潜力。
1.发展前景（1）电子领域：随着新一轮高科技产业的兴起，碳化硅在电子领域的应用前景非常广泛。
尤其是在5G、人工智能、大数据等技术的发展下，对于高速传输和处理数据的产品越来越多，同时还要求具有更高的散热能力，这将推动碳化硅在电子领域持续高速发展。
（2）能源领域：碳化硅在太阳能电池、光伏电站、电动汽车等领域有着广泛的应用。
未来水电、风能和核能等新能源的广泛应用，也需要碳化硅作为核心材料来保障。
如研究人员利用碳化硅制造的太阳能电池已经在实验室中实现了41.8%的能量转换效率，这将推动太阳能发电产业的快速发展。
（3）新材料领域：随着材料科学领域不断进步，碳化硅的性能和应用不断被挖掘和发掘，例如利用碳化硅制造超长寿命电子器件、航空发动机等领域的新材料正在快速崛起，这将为碳化硅在更广泛领域中的应用提供坚实的技术保障。
"碳化硅三代半导体"指的是碳化硅在半导体领域的第三代应用，即最新一代的碳化硅半导体技术。
以下是一些关于碳化硅三代半导体的信息：
1. 性能提升：碳化硅三代半导体相对于前两代具有更高的性能，包括更高的电子迁移率、更高的击穿电场强度、更低的导通和开关损耗等。
这使得碳化硅三代半导体在高功率、高频率和高温环境下表现更出色。
2. 应用领域：碳化硅三代半导体被广泛应用于电力电子、光电子、汽车电子等领域。
在电力电子领域，它被用于制造功率器件，如功率MOSFET、功率二极管、整流器、逆变器等。
在光电子领域，它用于制造高性能的LED、激光二极管等。
在汽车电子领域，它用于制造电动汽车的功率模块、充电桩等。
3. 技术挑战：尽管碳化硅具有优异的性能，但其制造和加工技术仍然面临一些挑战，包括晶体生长技术、材料纯度、器件制造工艺等。
因此，降低制造成本、提高生产效率仍然是碳化硅三代半导体面临的主要挑战之一。
4. 未来发展：随着对高功率、高温、高频率电子器件需求的增加，碳化硅三代半导体有望在未来取得更大的应用和发展。
预计随着技术的进步和制造成本的降低，碳化硅三代半导体将逐渐取代硅基半导体，在一些特定的高性能和特殊环境下成为首选的半导体材料。
第三代半导体碳化硅长晶技术第三代半导体碳化硅长晶技术：未来能源与电子的基石随着科技的飞速发展，对高效、快速、低能耗的电子设备的需求日益增长。
第三代半导体材料，特别是碳化硅（SiC），以其独特的物理特性，正在引领这一变革。
本文将深入探讨第三代半导体碳化硅的长晶技术，以及其在能源和电子领域的应用前景。
一、碳化硅长晶技术简介碳化硅长晶技术是一种制备碳化硅晶体的方法，是发展碳化硅基电子器件的关键。
此技术的核心在于通过控制温度、压力、化学成分等参数，使碳与硅在一定条件下反应，生成碳化硅晶体。
二、碳化硅长晶技术的发展自20世纪80年代以来，碳化硅长晶技术经历了从实验室到大规模生产的发展过程。
初期，由于技术限制，制备的碳化硅晶体尺寸较小，纯度不高。
然而，随着科研投入的增加和技术的进步，现代碳化硅长晶技术已经能够制备出大尺寸、高纯度的晶体。
三、碳化硅的应用前景1. 能源领域：碳化硅具有高热导率、高击穿场强和优良的抗辐射能力，是制造高温、高压、大功率电力电子器件的理想材料。
这将有助于提高能源转换效率，降低能源损耗。
例如，在太阳能逆变器中，使用碳化硅材料可以大大提高设备的能源转换效率。
2. 电动汽车：碳化硅的优良特性使其成为电动汽车电机控制器的理想材料。
相比传统的硅材料，碳化硅能大幅度降低电能的损耗，从而提高电动汽车的续航里程。
3. 通信领域：碳化硅的高频率特性使其在通信领域具有广阔的应用前景。
5G和未来的6G通信技术需要能在高频段工作的电子设备，而碳化硅正是满足这一需求的理想材料。
四、结论随着碳化硅长晶技术的不断发展，其在能源、电动汽车和通信等领域的应用将更加广泛。
作为第三代半导体的代表材料，碳化硅将在未来的科技发展中发挥重要作用。
同时，随着技术的进步和应用领域的拓展，我们期待碳化硅长晶技术能带来更多的惊喜和突破。
2023年碳化硅行业市场前景分析碳化硅行业市场前景分析碳化硅是一种重要的化工原料，被广泛用于制造高强度材料、陶瓷、电子元件等领域。
随着全球经济的快速发展和技术的不断进步，碳化硅在许多领域的应用越来越广泛，碳化硅行业的市场前景也越来越受到关注。
一、碳化硅市场现状碳化硅是一种非常重要的高温材料，具有耐高温、耐腐蚀等优异性能，特别适用于高温、高压环境下使用。
目前，碳化硅作为陶瓷材料、纤维光缆、半导体材料、太阳能电池等领域的重要原材料，市场需求量正在快速增长。
据统计，2019年全球碳化硅市场规模已经达到了20亿美元，预计到2025年将达到30亿美元以上，年复合增长率达到7.2%以上。
目前，碳化硅市场的主要消费国家有美国、日本、德国、韩国、中国等，其中中国市场在全球市场中占有重要地位，市场需求量持续增长。
二、碳化硅市场的发展趋势1. 市场需求前景广阔随着全球高科技行业的发展和产业升级，碳化硅市场的需求将持续增长。
特别是在电子、太阳能、汽车制造等领域，对碳化硅的需求将会进一步增加。
此外，随着新能源、新材料产业的快速发展，碳化硅市场未来的前景十分广阔。
2. 行业格局将进一步优化目前，碳化硅行业市场竞争较为激烈，市场上产品质量和价格变化较大。
未来，碳化硅市场可能会出现一些大型的生产企业占据主导地位，小型企业和中小企业将会逐渐退出市场。
3. 技术创新将推动市场发展在全球技术迅速提升的背景下，碳化硅制造技术也在不断创新。
未来，随着碳化硅制造技术的不断改进，碳化硅的品质和性能会得到进一步提高，使得碳化硅的市场需求不断增加。
4. 碳化硅应用领域将持续扩展随着碳化硅的应用范围不断扩展，碳化硅市场的需求也将进一步增加。
未来，碳化硅可能会被应用于人工智能、智能家居、5G通信等领域，有望成为这些领域中的重要材料之一。
三、碳化硅市场的投资前景随着碳化硅市场的快速发展，碳化硅行业投资的前景越来越受到认可。
未来，碳化硅市场将逐渐成熟，投资将更加稳健。
天域半导体：聚焦核心技术攻关 推动碳化硅半导体产业发展文/刘启强 栗子涵第三代半导体碳化硅（SiC ）作为典型的宽禁带半导体材料，因其优越的物理特性，非常适合在大功率、高温和高频环境下应用，也是目前产业化程度最高的三代半材料，其产品应用场景已覆盖电源/功率因数校正（PFC ）、光伏、新能源汽车/充电桩、风能、轨道交通、智能电网等诸多领域。
与传统的硅基器件相比，碳化硅制造出的电力电子器件体积更小、功率更大、更高效，系统级的成本也更低。
作为我国首家从事SiC 外延片研发和生产的企业，天域半导体的成立填补了国内产业链的空白。
经过十多年的不断发展与沉淀，天域半导体已成为国内SiC 半导体外延晶片行业的领航者，其主导的650成立于2009年1月的东莞市天域半导体科技有限公司（以下简称“天域半导体”），是我国首家专业从事第三代宽禁带半导体碳化硅（SiC）外延晶片研发、生产与销售的国家高新技术企业，同时也是国内首家通过汽车质量管理体系(IATF16949:2016)的外延材料企业。
作为第三代半导体产业技术创新战略联盟副理事单位，天域半导体为东莞市乃至广东省的半导体产业集群化发展起到重要引领和辐射作用，并为东莞打造全省碳化硅半导体产业高地提供了重要支撑。
㣔㚖⼱㼋⡤⸅Ⱆ嚁典型案例〄㾝倝勞俱 䩧鸣倝⠏⸷䎛⚎溁倝勞俱❡⚌倝〄㾝㹊騨24Copyright©博看网 . All Rights Reserved.V~10 kV级SiC外延产品可满足全系列、全规格的单、双极型SiC功率电子器件所使用，除满足国内市场需要外，还有部分外销能力。
目前，天域半导体已与上下游合作伙伴建立了良好的合作关系，服务客户不仅有华为、中国中车、国家电网、比亚迪、香港APS、美国X-F AB、韩国现代等国内外知名企业，还包括数十家国内知名的大学、科研院所和设计公司。
砥砺创新 开展高水平产学研合作科技创新是推动企业做大做强、长足发展的重要引擎，而创新人才又是支撑企业科技创新的第一资源。
2024年碳化硅衬底市场前景分析1. 简介碳化硅衬底是一种广泛应用于半导体、光电子、电力电子等领域的新材料，具有高热导率、高硬度、高化学稳定性等特点。
本文将对碳化硅衬底市场前景进行分析，并探讨其发展趋势。
2. 市场规模据市场研究机构数据显示，碳化硅衬底市场在过去几年中保持了较快的增长速度。
随着半导体和电力电子等行业的快速发展，对碳化硅衬底的需求不断增加，预计未来市场规模将继续扩大。
3. 市场驱动因素3.1 技术进步与应用拓展碳化硅衬底在高功率电子器件和光电子器件等领域具有广泛的应用价值。
随着新技术的不断涌现，碳化硅衬底的应用范围不断扩展，市场需求呈现增长趋势。
3.2 碳化硅衬底的优势碳化硅衬底相较于传统的硅衬底具有较高的热导率和较低的热膨胀系数，能够有效提高器件的散热性能。
此外，碳化硅衬底还具有较高的化学稳定性和较高的硬度，能够提高器件的可靠性和耐用性，因此备受行业青睐。
4. 市场分析4.1 半导体行业半导体行业是碳化硅衬底市场的主要需求方，随着人工智能、物联网、5G等技术的不断发展，对高功率和高频率电子器件的需求不断增加。
碳化硅衬底作为一种重要材料，在高功率电子器件的制造过程中发挥着重要作用，市场前景广阔。
4.2 光电子行业碳化硅衬底在光电子领域的应用也越来越广泛。
碳化硅衬底具有较低的光吸收率和较高的光透过率，使其成为制造高性能光电子器件的理想选择。
随着光通信、激光器件等市场的快速增长，碳化硅衬底市场有望进一步扩大。
5. 发展趋势5.1 材料研究与创新随着碳化硅衬底市场需求的提升，对硅衬底的质量和性能提出了更高要求。
未来的发展趋势之一是加强对碳化硅衬底材料的研究和创新，提高其制备工艺和质量控制水平，以满足多样化的市场需求。
5.2 市场竞争与合作随着碳化硅衬底市场规模的不断扩大，市场竞争也日益激烈。
为了在市场中占据一席之地，企业需要加强产品研发和市场推广，提高产品质量和性能。
此外，合作与合作伙伴关系的建立也是提高市场竞争力的重要途径。
碳化硅材料的发展前景碳化硅材料作为一种重要的结构陶瓷材料，在近年来得到了广泛的关注和应用。
由于其优异的高温稳定性、化学稳定性、硬度和耐磨性，碳化硅材料在多个领域展现出了巨大的潜力，有着广阔的发展前景。
一、碳化硅材料在电子领域的应用：在电子领域，碳化硅材料因其优异的导热性和绝缘性能，被广泛应用于半导体材料、功率电子器件、高压电力设备等方面。
随着电子产品的迅速发展，碳化硅材料在电子行业的需求量也在逐渐增加，因此碳化硅材料在电子领域有着较为广阔的市场前景。
二、碳化硅材料在航空航天领域的应用：在航空航天领域，碳化硅材料因其轻质、高强度、高温稳定性等特点，被广泛应用于航空发动机、航天器结构件等领域。
碳化硅材料的应用可以有效降低航空航天器材料的质量，提高设备的性能和使用寿命，因此碳化硅材料在航空航天领域有很大的发展空间。
三、碳化硅材料在化工领域的应用：在化工领域，碳化硅材料由于其良好的耐腐蚀性能和高温稳定性，被广泛应用于各种化工设备的制造。
碳化硅材料可以有效降低化工设备的维护成本和提高设备的使用寿命，因此在化工领域有着广阔的市场需求。
四、碳化硅材料在机械制造领域的应用：在机械制造领域，碳化硅材料因其硬度高、耐磨性好等特点，被广泛用于制造高速切削工具、轴承、密封件等零部件。
碳化硅材料可以有效提高机械零部件的耐磨性和使用寿命，因此在机械制造领域有着较大的市场需求。
综上所述，碳化硅材料由于其优异的性能特点，在电子、航空航天、化工、机械等领域都有着广泛的应用前景和市场需求。
随着科技的不断进步和工业的不断发展，碳化硅材料将会在更多领域展现出其巨大的潜力，成为未来材料领域的重要发展方向。
探讨碳化硅半导体技术的新发展摘要：随着社会的发展与进步，重视碳化硅半导体技术对于现实生活中具有重要的意义。
本文主要介绍碳化硅半导体技术新发展的有关内容。
关键词碳化硅；半导体；材料；技术；工艺；发展；
中图分类号：tq163+.4 文献标识码：a 文章编号：
引言
随着科学技术的发展，宇脱国防,是有勘探等领域对半导体电子器件提出了极为严格的要求，开发研制高温、高频、高功率、高耐压及抗辐射等新型半导体器件成为日益紧迫的问题.目前，半导体行业中常用的si材料由于本身条件的限制，对上述要求难以胜任;而作为n-n族二元半导体材料的sic具有较大的热导率、高临界击穿电场、宽禁带、高载流子迁移率等特点，越来越引起人们的重视.国外现已研制出多种sic器件.特别是在高沮功率器件方面，所制备的sic mc3sfet等器件的性能远远超出同类si器件.目前已有sic 蓝色发光器件作为商品出售.随着sic单晶生长技术和薄膜生长技术的突破，sic材料在研制高温、高频、大功率、抗辐射半导体器件方面受到极大关注，并加速了该领域的发展步伐.近两年来，国际上已掀起了对sic材料及器件研究的热潮。
一、半导体材料的特征
半导体材料在自然界及人工合成的材料中是一个大的部类。
顾名思义，半导体在其电的传导性方面，其电导率低于导体，而高于
绝缘体。
它具有如下的主要特征。
（1）在室温下，它的电导率在103—10-9s/cm之间,s为西门子，电导单位，s=1/r(w. cm) ；一般金属为107—104s/cm,而绝缘体则<10-10，最低可达10-17。
同时，同一种半导体材料，因其掺入的杂质量不同，可使其电导率在几个到十几个数量级的范围内变化，也可因光照和射线辐照明显地改变其电导率；而金属的导电性受杂质的影响，一般只在百分之几十的范围内变化，不受光照的影响。
（2）当其纯度较高时，其电导率的温度系数为正值，即随着温度升高，它的电导率增大；而金属导体则相反，其电导率的温度系数为负值。
（3）有两种载流子参加导电。
一种是为大家所熟悉的电子，另一种则是带正电的载流子，称为空穴。
而且同一种半导体材料，既可以形成以电子为主的导电，也可以形成以空穴为主的导电。
在金属中是仅靠电子导电，而在电解质中，则靠正离子和负离子同时导电。
二、晶体生长
sic具有同质异型体的特点，其每一种晶体结构都有着自己独特的电学及光学性质.表1给出了常见的几种具有不同晶体结构的sic 的电学特性与硅及砷化稼的比较.在许多器件应用中，sic的高击穿电场(比硅的5倍还大、宽的禁带宽度吸大于硅的2倍、高载流子饱和漂移速度(是硅的2倍)以及大热导率(大于硅的3倍)将充分发挥器件的应用潜力。
尽管许多年以前人们就已经知道了sic的一些潜在的优良电学特性，但由于材料生长的原因，直到现在还不能将这些特性充分应
用到器件或集成电路中去.目前通过改进型lely升华的方法得到了大面积重复性好的&h-sic单晶,1989年2. 54 cm的6h-sic单晶片首先商业化，此后sic半导体器件技术得到迅猛发展。
在众多的sic晶休结构中，4h-sic和6h-s〔由于其单晶生长工艺的成熟性以及较好的重复性，使它们在电子器件中应用比较广泛.市场上可得到的4h或8h sic晶片的直径已经达到4.445 cm，具体价格根据其规格的不同从800 -2 000美元/片不等，这些产品主要来自于美国的cree公司.如果晶片的价格有所下降，将会更加促进sic技术的发展.另外，westinghouse公司在sig材料方面也取得了一些可喜的成果:他们成功地制备了半绝缘sic晶片，其室温下的电阻率大于10ωcm，并首次得到7. 82 cm的sfc晶片。
4h-s ic的载流子迁移率较8h-sic.的要高，这使其成为大多数sic器件的首选材料. 8h-sig本身固有的迁移率各向异性使之在平行于g轴方向导通率有所下降，导致纵向mosfet功率器件多选用4h-sic.为减小纵向mosfet功率器件中衬底寄生电阻，目前4h-sic 电阻率可达到0.0028dωcm.4h-sig的高迁移率掩盖了利用8h-sig 为衬底进行同质外延而生成3g-sig薄膜所带来的优点。
目前影响sig电子器件实现的首要因素之一就是控制生长高质量的sic外延薄膜.在sic电子器件的实现过程中，控制生长高质量的外延层是关键的一步、目前，化学气相淀积技术可满足制备重复性好的外延层及批t生产这两方面的需求.为了减少由于晶格失配、热膨胀系数不同所带来的缺陷等间题，生长时选用sic基片.
首先要抛光sic基片使其表面偏离(0001)基面3 度，这将使外延层中原子堆垛顺序与sic衬底内的原子堆垛顺序相同.同时，为得到n 型外延层，可在反应气体中加人氮气(n2);而p型则加入三甲基铝或三乙基铝.如果在今后的工作中能够很好地解决在大面权si 上异质外延生长低块陷的3gsic薄膜的问题。
那么3c-sic必将在以后的sig器件和集成电路中发挥越来越重要的作用。
随着从sic器件向着sic集成电路的发展，sic外延层的均匀性和外延层表面形态的好坏也越来越重要.目前，商业上sic外延层厚度的容差为士25%，而研究人员报道了修杂均匀性为士20%厚度均匀性容差为士7%的大于5. 08 cm的sic基片.对于所有的sic同质外延层，目前均为观察到具有十分理想的表面形貌、据预侧，借助于精密的cvd反应装置、日益成熟的反应条件，在不远的将来这些问题都会迎刃而解、
三、分立器件
近几年来，在一些文献中相继报道了许多sic器件模型，其中的一些已经进人商品市场.蓝色发光二极管是首次进人商业领域的sic器件，而小信号二极管、结型场效应晶体管(工作温度大于350℃)以及紫外光敏管也正逐步商品化。
到目前为止，对于像金属化、离子注人、表面钝化、氧化及刻蚀等这些基本的器件工艺技术只进行了有限的研究工作(因此sic器件均未采用优化的器件设计和工艺流程).
尽管缺乏优化的器件制造工艺。
从不同的s〔器件样品中还是得
到了许多令人鼓舞的结果.实验中，x波段sic mosfet虽然存在很强的衬底低寄生电阻率现象，但其输出功率密度在1 ghz时仍优于gaas mosfet的理论最大值.首次制备在高阻6h-s(衬底上的微波mosfet测量得到fmax为25 ghz，在1o ghz时频率增益为8. 5 db.近来kimoto等在高压(500---1 000 v) 4h-sic肖特基整流管的研究中已得到比si肖特基整流管的接触电阻的理论最小值小1 00。
多倍的接触电阻.目前，工作沮度超过300℃的sic pn结二极
管,mosfet,jfet,bjt以及可控硅等器件已经研制成功(如图1所示).当这些未进标封装的器件在大气中600℃下工作时，其合金部位所发生的化学变化使它的工作寿命仅为几个小时;但在无氧环境下，器件的寿命则很长.显然，研究河靠的内部连接、钝化以及封装技术对于sic器件能否在恶劣条件下工作极为重要。
除了微管缺陷外，sic基片外延层中的位错密度侧得为10
