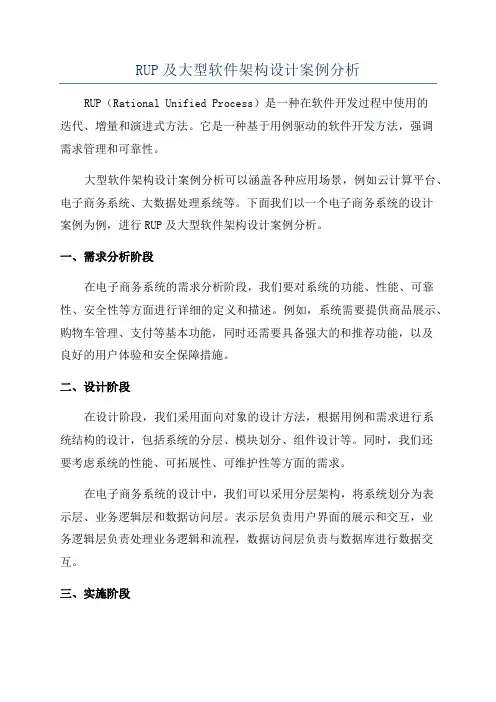

RUP及大型软件架构设计案例分析

RUP及大型软件架构设计案例分析RUP（Rational Unified Process）是一种在软件开发过程中使用的迭代、增量和演进式方法。

它是一种基于用例驱动的软件开发方法，强调需求管理和可靠性。

大型软件架构设计案例分析可以涵盖各种应用场景，例如云计算平台、电子商务系统、大数据处理系统等。

下面我们以一个电子商务系统的设计案例为例，进行RUP及大型软件架构设计案例分析。

一、需求分析阶段在电子商务系统的需求分析阶段，我们要对系统的功能、性能、可靠性、安全性等方面进行详细的定义和描述。

例如，系统需要提供商品展示、购物车管理、支付等基本功能，同时还需要具备强大的和推荐功能，以及良好的用户体验和安全保障措施。

二、设计阶段在设计阶段，我们采用面向对象的设计方法，根据用例和需求进行系统结构的设计，包括系统的分层、模块划分、组件设计等。

同时，我们还要考虑系统的性能、可拓展性、可维护性等方面的需求。

在电子商务系统的设计中，我们可以采用分层架构，将系统划分为表示层、业务逻辑层和数据访问层。

表示层负责用户界面的展示和交互，业务逻辑层负责处理业务逻辑和流程，数据访问层负责与数据库进行数据交互。

三、实施阶段在实施阶段，我们按照设计完成系统的编码和测试工作，并逐步进行功能迭代。

在编码阶段，我们要遵守RUP的原则和规范，使用合适的开发工具和技术进行开发。

在测试阶段，我们要针对不同的功能模块进行单元测试、集成测试和系统测试，确保系统的功能和质量达到要求。

四、部署阶段在部署阶段，我们将系统部署到生产环境中进行运行和使用。

在部署过程中，我们需要考虑系统的可靠性、可用性和性能要求，同时还要进行系统监控和故障处理，确保系统的稳定运行。

总结通过RUP及大型软件架构设计案例分析，我们可以看到在软件开发过程中，需求分析、设计、实施和部署等阶段的细节和要求。

通过RUP的迭代和增量开发方法，我们能够有效管理需求和风险，并确保软件开发过程的可控性和可预测性。

什么是RUP，什么是敏捷开发，什么是XP（极限编程）1：什么是RUPRUP(Rational Unified Process)是IBM Rational software提出的软件⼯程实施过程，在业界经历了数千个软件项⽬的实践，是当前最为成功的软件⼯程⽅法论之⼀！RUP是⼀种迭代的、以架构为中⼼的、⽤例驱动的软件开发⽅法；RUP是⼀种具有明确定义和结构的软件⼯程过程，它明确规定了⼈员的职责、如何完成各项⼯作以及何时完成各项⼯作，以及软件开发⽣命周期的结构，定义了主要⾥程碑和决策的关系；RUP也是⼀个过程产品，提供了可定制的软件⼯程的过程框架，⽀持过程定制、过程创作和多种类型的开发过程，可通过装配过程产品得到过程配置。

RUP配置可以⽤于不同规模的开发团队和规范程度不同的开发⽅法，RUP产品包含过程配置和过程视图，以指导项⽬经理、开发⼈员、测试⼈员等⾓协作开发软件。

RUP的核⼼包含⼏个基本原理，它们⽀持应⽤迭代⽅法进⾏软件开发：尽早并且不断的化解重⼤风险确保满⾜客户的需求把注意⼒集中放到可执⾏的软件上尽早在项⽬中适应变化在早期确定⼀个可执⾏架构使⽤构件构造软件系统建⽴⾼效团结的开发团队始终重视质量从管理⾓度观察RUP，即业务和经济⽅⾯，对应项⽬的进展，软件⽣命周期包括四个阶段：起始阶段－构建最终产品的设想和业务案例，确定项⽬范围细化阶段－计划必要的活动和资源，详细确定功能并设计架构构建阶段－构建产品，直到⼀个可交付⽤户的产品完成移交阶段－产品交付⽤户，包括制造、交付、培训、⽀持、维护等从技术⾓度看，软件开发可视为⼀连串的迭代过程，通过迭代开发软件得以增量演进，每个迭代都以⼀个可执⾏的产品发布⽽结束，每次发布都伴随⽀持性⼯件：版本描述、⽤户⽂档等。

⼀次迭代可包括以下活动：计划、分析、设计、实现、测试，据其在开发周期的位置不同，所占⽐重也不同。

2：什么是敏捷过程敏捷⽅法是⼀种从1990年代开始逐渐引起⼴泛关注的⼀些新型软件开发⽅法，是⼀种应对快速变化的需求的⼀种软件开发能⼒。

软件开发模型之RUP（RationalUnifiedProcess）⽅法⼀、基本描述1、RUP（Rational Unified Process，统⼀软件开发过程，统⼀软件过程)是⼀个⾯向对象且基于⽹络的程序开发⽅法论，是Rational软件公司（Rational公司被IBM并购）创造的软件⼯程⽅法。

RUP描述了如何有效地利⽤商业的可靠的⽅法开发和部署软件，是⼀种重量级过程（也被称作厚⽅法学），因此特别适⽤于⼤型软件团队开发⼤型项⽬。

（PS：基本上不适合于国内中型和⼩型软件机构）2、软件⼯程领域，与RUP齐名的软件⽅法还有：净室软件⼯程（重量级）、CMMI（重量级）；极限编程（extreme programming，简称 XP）和其他敏捷软件开发（agile methodology）⽅法学（轻量级）。

3、RUP最重要的它有三⼤特点：1）受控的迭代式增量开发，2）软件开发是由⽤例（Use Case）驱动的，3）软件开发是以构架设计（Architectural Design）为中⼼的。

开发过程⼆、开发过程⼆、 RUP中的软件⽣命周期在时间上被分解为四个顺序的阶段，分别是：初始阶段（Inception）、细化阶段（Elaboration）、构造阶段（Construction）和交付阶段（Transition）。

每个阶段结束于⼀个主要的⾥程碑（Major Milestones）；每个阶段本质上是两个⾥程碑之间的时间跨度。

在每个阶段的结尾执⾏⼀次评估以确定这个阶段的⽬标是否已经满⾜。

如果评估结果令⼈满意的话，可以允许项⽬进⼊下⼀个阶段。

初始阶段⽬标：为系统建⽴商业案例并确定项⽬的边界。

实践：为了达到该⽬的必须识别所有与系统交互的外部实体，在较⾼层次上定义交互的特性。

描述：本阶段具有⾮常重要的意义，在这个阶段中所关注的是整个项⽬进⾏中的业务和需求⽅⾯的主要风险。

对于建⽴在原有系统基础上的开发项⽬来讲，初始阶段可能很短。

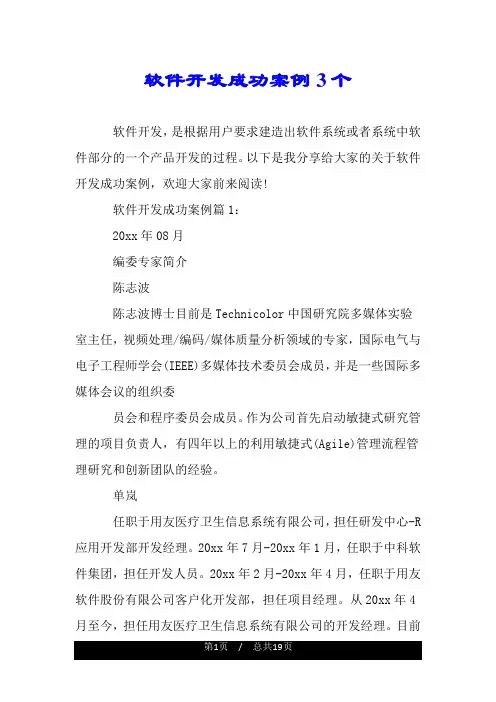

软件开发成功案例3个软件开发，是根据用户要求建造出软件系统或者系统中软件部分的一个产品开发的过程。

以下是我分享给大家的关于软件开发成功案例，欢迎大家前来阅读!软件开发成功案例篇1：20xx年08月编委专家简介陈志波陈志波博士目前是Technicolor中国研究院多媒体实验室主任，视频处理/编码/媒体质量分析领域的专家，国际电气与电子工程师学会(IEEE)多媒体技术委员会成员，并是一些国际多媒体会议的组织委员会和程序委员会成员。

作为公司首先启动敏捷式研究管理的项目负责人，有四年以上的利用敏捷式(Agile)管理流程管理研究和创新团队的经验。

单岚任职于用友医疗卫生信息系统有限公司，担任研发中心-R 应用开发部开发经理。

20xx年7月-20xx年1月，任职于中科软件集团，担任开发人员。

20xx年2月-20xx年4月，任职于用友软件股份有限公司客户化开发部，担任项目经理。

从20xx年4月至今，担任用友医疗卫生信息系统有限公司的开发经理。

目前作为R6产品的开发经理，主导并实施了项目实施支持网系统，在研产品并不成熟的情况下交付了多个项目，有效的打通了一线实施与研发部门的沟通渠道，并对在研产品的功能和易用性上做了非常大的提高和完善。

高航任职于用友医疗卫生信息系统有限公司，担任G应用开发部开发经理。

从事软件开发5年，精通JAVA系列技术，熟悉Delphi 技术。

在社保和医疗行业有着丰富的业务建模和系统架构经验。

目前专注于软件研发团队的管理、软件研发流程的工具化实践与优化，并积极探索敏捷化开发在工程实践中的应用。

顾焱任职于用友软件股份有限公司，担任NC产品本部副总经理。

20xx年加入用友软件,历任NC资金开发部经理,NC供应链开发部经理,NC产品本部副总经理。

致力于大型管理软件开发10余年，在实践中不断尝试改进开发过程，为建立高效适应快速变化市场的开发团队不懈努力。

何宇任职于汤森路透，担任GEDA部门的TechnicalTeamManager。

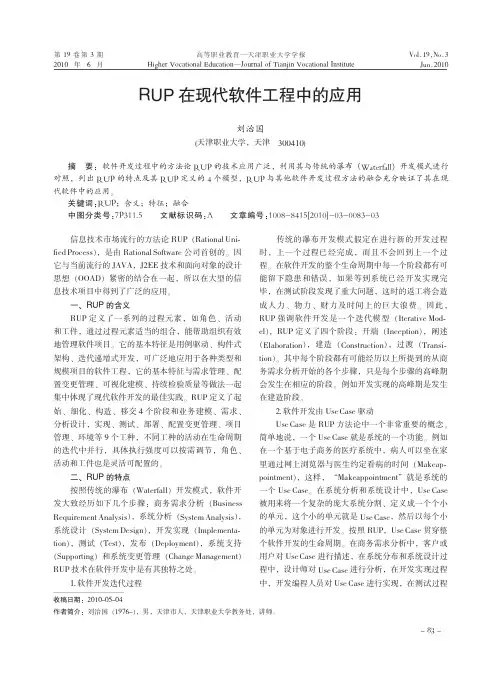

信息技术市场流行的方法论RUP （Rational Uni -fied Process ），是由Rational Software 公司首创的。

因它与当前流行的JAVA ，J2EE 技术和面向对象的设计思想（OOAD ）紧密的结合在一起，所以在大型的信息技术项目中得到了广泛的应用。

一、RUP 的含义RUP 定义了一系列的过程元素，如角色、活动和工件，通过过程元素适当的组合，能帮助组织有效地管理软件项目。

它的基本特征是用例驱动、构件式架构、迭代递增式开发，可广泛地应用于各种类型和规模项目的软件工程，它的基本特征与需求管理、配置变更管理、可视化建模、持续检验质量等做法一起集中体现了现代软件开发的最佳实践。

RUP 定义了起始、细化、构造、移交4个阶段和业务建模、需求、分析设计，实现、测试、部署、配置变更管理、项目管理、环境等9个工种，不同工种的活动在生命周期的迭代中并行，具体执行强度可以按需调节，角色、活动和工件也是灵活可配置的。

二、RUP 的特点按照传统的瀑布（Waterfall ）开发模式，软件开发大致经历如下几个步骤：商务需求分析（BusinessRequirement Analysis ），系统分析（System Analysis ），系统设计（System Design ），开发实现（Implementa -tion ），测试（Test ），发布（Deployment ），系统支持（Supporting ）和系统变更管理（Change Management ）RUP 技术在软件开发中是有其独特之处。

1.软件开发迭代过程传统的瀑布开发模式假定在进行新的开发过程时，上一个过程已经完成，而且不会回到上一个过程。

在软件开发的整个生命周期中每一个阶段都有可能留下隐患和错误，如果等到系统已经开发实现完毕，在测试阶段发现了重大问题，这时的返工将会造成人力、物力、财力及时间上的巨大浪费。

因此，RUP 强调软件开发是一个迭代模型（Iterative Mod -el ），RUP 定义了四个阶段：开端（Inception ），阐述（Elaboration ），建造（Construction ），过渡（Transi -tion ）。

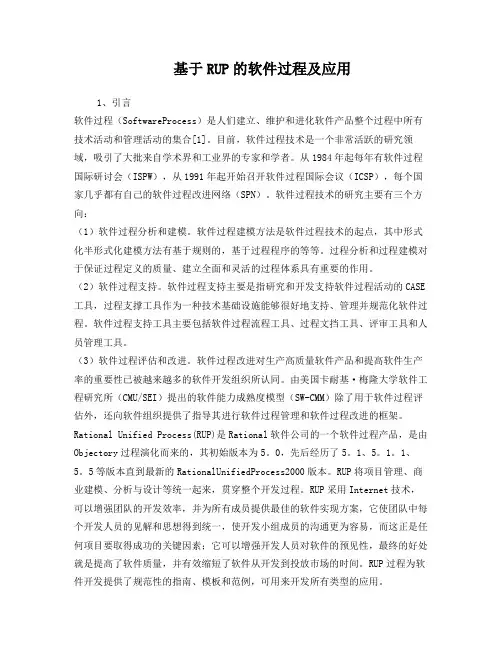

基于RUP的软件过程及应用1、引言软件过程（SoftwareProcess）是人们建立、维护和进化软件产品整个过程中所有技术活动和管理活动的集合[1]。

目前，软件过程技术是一个非常活跃的研究领域，吸引了大批来自学术界和工业界的专家和学者。

从1984年起每年有软件过程国际研讨会（ISPW），从1991年起开始召开软件过程国际会议（ICSP），每个国家几乎都有自己的软件过程改进网络（SPN）。

软件过程技术的研究主要有三个方向：（1）软件过程分析和建模。

软件过程建模方法是软件过程技术的起点，其中形式化半形式化建模方法有基于规则的，基于过程程序的等等。

过程分析和过程建模对于保证过程定义的质量、建立全面和灵活的过程体系具有重要的作用。

（2）软件过程支持。

软件过程支持主要是指研究和开发支持软件过程活动的CASE 工具，过程支撑工具作为一种技术基础设施能够很好地支持、管理并规范化软件过程。

软件过程支持工具主要包括软件过程流程工具、过程文挡工具、评审工具和人员管理工具。

（3）软件过程评估和改进。

软件过程改进对生产高质量软件产品和提高软件生产率的重要性已被越来越多的软件开发组织所认同。

由美国卡耐基·梅隆大学软件工程研究所（CMU/SEI）提出的软件能力成熟度模型（SW-CMM）除了用于软件过程评估外，还向软件组织提供了指导其进行软件过程管理和软件过程改进的框架。

Rational Unified Process(RUP)是Rational软件公司的一个软件过程产品，是由Objectory过程演化而来的，其初始版本为5。

0，先后经历了5。

1、5。

1。

1、5。

5等版本直到最新的RationalUnifiedProcess2000版本。

RUP将项目管理、商业建模、分析与设计等统一起来，贯穿整个开发过程。

RUP采用Internet技术，可以增强团队的开发效率，并为所有成员提供最佳的软件实现方案，它使团队中每个开发人员的见解和思想得到统一，使开发小组成员的沟通更为容易，而这正是任何项目要取得成功的关键因素；它可以增强开发人员对软件的预见性，最终的好处就是提高了软件质量，并有效缩短了软件从开发到投放市场的时间。

RUP大讲堂(第六讲)-软件架构的原理和实践原则内容问题什么是软件架构为什么需要体系架构架构的常见错误理解架构带来什么好处架构设计的原则架构的风格及模式架构设计的过程问题-瓦萨战舰的故事17世纪上半叶，北欧新教势力与中欧天主教势力发生了一场“三十年战争”，作为北欧新教势力的代表，瑞典的军事力量达到鼎盛时期。

1625年，号称“北方飓风”的瑞典国王古斯塔夫斯．阿道弗斯（GustavsAdolphus）决心建造一艘史无前例的巨型新战舰——瓦萨（Vasa）战舰。

瓦萨战舰确实是一艘令人望而生畏的战舰：舰长70米，载员300人，在三层的甲板上共装有64门重炮，火力超强。

1628年8月10日，这艘巨大的战舰终于完工。

在斯德哥尔摩的王宮前，瓦萨战舰举行了盛大的下水典礼。

礼炮声中，战舰扬帆起航，乘风前进。

在1万多名围观者的目光注视下，忽然，瓦萨号奇怪地摇晃了一下，便向左舷倾斜。

海水从炮孔处涌入船舱，战舰迅速翻入水中，几分钟后，这艘雄伟战舰的处女航——也是唯一的一次航行结束了。

瓦萨战舰在它壮丽的起航时刻，带着全身飘扬的彩旗，沉没于它诞生的港口。

问题-信息系统的“瓦萨”问题瓦萨的故事已经过去300多年了，在船舶工业领域，作为学科和工业的基石——“架构”早已形成完整的理论和方法体系。

瓦萨的故事，基本上不会重演了。

但是，在今天的软件系统领域，“瓦萨”问题依然是需要解决的关键问题。

问题-基本假设体系结构提出之前的系统设计思路需求（主要是功能需求）需求（主要是功能需求）系统设计系统设计系统实现系统实现特点：技术性需求，特别是功能需求是产生设计的唯一（最主要的）的驱动力。

由此•非功能需求因素•非技术因素的考虑很少。

基本假设：设计是系统的技术需求分析的产物。

什么是软件架构-架构一词的来源建筑行业：建筑学认为，所有的高楼大厦（复杂建筑），应该是由建筑结构、暖通系统、强电系统、弱电系统（监控系统、综合布线等）、给排水系统等构成。

具体体现在建筑图、总平面图、综合管线、结构图、给排水、暖通、强电、弱电等图纸上。

运用RUP 4+1视图方法进行软件架构设计级别： 初级 温 昱 (wenyu@), 松耦合空间网站 技术咨询顾问 2006 年 7 月 20 日 要开发出用户满意的软件并不是件容易的事，软件架构师必须全面把握各种各样的需求、权衡需求之间 有可能的矛盾之处，分门别类地将不同需求一一满足。

本文从理解需求种类的复杂性谈起，通过具体案 例的分析，展示了如何通过RUP的4+1视图方法，针对不同需求进行架构设计，从而确保重要的需求一 一被满足。

呼唤架构设计的多重视图方法灵感一闪，就想出了把大象放进冰箱的办法，这自然好。

但希望每个架构设计策略都依靠灵感是不现实的--我们需要 系统方法的指导。

需要架构设计的多重视图方法，从根本上来说是因为需求种类的复杂性所致。

以工程领域的例子开道吧。

比如设计一 座跨江大桥：我们会考虑"连接南北的公路交通"这个"功能需求"，从而初步设计出理想化的桥墩支撑的公路桥方案； 然后还要考虑造桥要面临的"约束条件"，这个约束条件可能是"不能影响万吨轮从桥下通过"，于是细化设计方案，规 定桥墩的高度和桥墩之间的间距；另外还要顾及"大桥的使用期质量属性"，比如为了"能在湍急的江流中保持稳固"， 可以把大桥桥墩深深地建在岩石层之上，和大地浑然一体；其实，"建造期间的质量属性"也很值得考虑，比如在大桥 的设计过程中考虑"施工方便性"的一些措施。

和工程领域的功能需求、约束条件、使用期质量属性、建造期间的质量属性等类似，软件系统的需求种类也相当复 杂，具体分类如图1所示。

图1 软件需求分类的复杂性超市系统案例：理解需求种类的复杂性例子是最好的老师。

为了更好地理解软件需求种类的复杂性，我们来分析一个实际的例子。

在表1中，我们列举了一 个典型的超市系统的需求子集，从这个例子中可以清晰地看到需求可以分为两大类：功能需求和非功能需求。

实验报告一、实验目的熟悉软件建模工具Rational Rose的安装和使用，使用Rational Rose绘制用例图，熟悉用例文档的编写，掌握系统需求模型的构造过程；学习使用Rational Rose绘制类图。

二、实验内容1. 根据如下场景构造需求模型，使用Rational Rose绘制用例图，撰写用例“在线预订客房”和“前台预订客房”的用例描述文档，并进行模型检查。

某酒店订房系统描述如下：(1) 顾客可以选择在线预订，也可以直接去酒店通过前台服务员预订；(2) 前台服务员可以利用系统直接在前台预订房间；(3) 不管采用哪种预订方式，都需要在预订时交相应订金；(4) 前台预订可以通过现金或信用卡的形式进行订金支付，但是网上预订只能通过信用卡进行支付；(5) 利用信用卡进行支付时需要和信用卡系统进行通信；(6) 客房部经理可以随时查看客房预订情况和每日收款情况。

2. 某电话公司决定开发一个客户信息管理系统，系统功能如下：(1) 浏览客户信息：任何使用Internet的网络用户都可以浏览电话公司所有的客户信息（包括姓名、住址、电话号码等）。

(2) 登录：电话公司授予每个客户一个账号。

拥有授权账号的客户可以使用系统提供的页面设置个人密码，并使用该账号和密码向系统注册。

公司管理人员也可以通过登录对客户信息进行管理。

(3) 修改个人信息：客户在系统中注册后，可以发送电子邮件或者使用系统提供的页面对个人信息进行修改。

(4) 删除客户信息：只有公司的管理人员才能删除不再接受公司服务的客户的信息。

绘制该系统的用例图。

3. 根据如下描述绘制类图：某商场会员管理系统包含一个会员类(Member)，会员的基本信息包括会员编号、会员姓名、联系电话、电子邮箱、地址等，会员可分为金卡会员(GoldMember)和银卡会员(SilverMember)两种，不同类型的会员在购物时可以享受不同的折扣；每个会员可以拥有一个或多个订单(Order)，每一个订单又可以包含至少一条商品销售信息(ProductItem)，商品销售信息包括订单编号、商品编号、商品数量、商品单价和折扣等；每一条商品销售信息对应一类商品(Product)，商品信息包括商品编号、商品名称、商品单价、商品库存量、商品产地等。

RUP-用例分析范例模板DJ01：处理开业登记用例描述参与者根据处理方式录入开业登记信息，编发纳税人登记证号、纳税人编码、档案管理编码。

参与者税务文书受理人员基本事件流1.参与者请求进行开业登记2.系统检查到参与者权限足够，提示选择处理方式（一般方式和快速方式）。

3.参与者选择处理一种处理方式，提交4.系统显示开业登记申请的详细内容的输入表单（详细内容由税务（扣缴税款）登记表决定（见补充说明1））5.参与者输入纳税人工商注册号和名称6.如果是快速方式，参与者录入必须的开业登记信息（见补充说明10）7.如果是一般方式，参与者录入全部的开业登记信息（见补充说明1）8.参与者提交已录入的信息9.系统进行数据合法性检查10.系统进行逾期登记检查（见补充说明5），核定划分征管归属（见补充说明6），对占投资总额25%的相关业户做关联企业归类，生成税务登记证信息（见补充说明9），编发税务登记证号、纳税人编码（见补充说明7）、档案管理编码（见补充说明8），保存参与者录入的信息，提示参与者登记成功。

11.系统产生物料发出凭证（DJ75）可选事件流5a、在与工商局连网的情况下，系统通过网络到工商局信息系统检索纳税人资料5a1、系统未能检索到纳税人资料5a11、系统提示参与者“未能找到该纳税人的工商注册号，需重新输入纳税人工商注册号”5a12、系统转到55a2、系统能检索到纳税人资料5a21、系统提示参与者“能找到该纳税人的工商注册号”，把工商资料（见补充说明11）导入到开业登记申请的输入表单中5a22、参与者校对导入的数据5a22、参与者转到6或75b、系统检查到该纳税人已做开业登记5b1、系统提示参与者“该纳税人已做过开业登记”5b2、系统转到55c、系统检查到该纳税人已在网上做登记5c1、系统带出已有的登记信息5c2、系统转到6或78a、参与者取消申请详细内容的输入。

8a1、系统清空申请的详细内容的输入表单。

8a2、系统返回6或79a、系统检查到数据不合法9a1、系统提示参与者错误信息。
