恒定电流综合测试

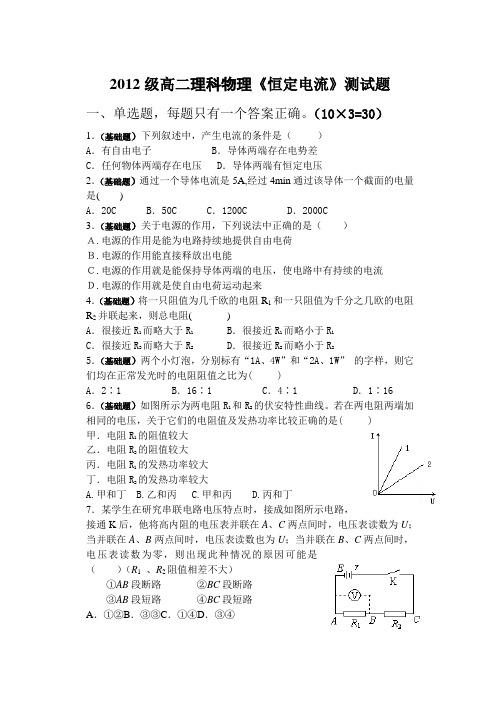

2012级高二理科物理《恒定电流》测试题一、单选题，每题只有一个答案正确。

（10×3=30）1．（基础题）下列叙述中，产生电流的条件是（）A．有自由电子 B．导体两端存在电势差C．任何物体两端存在电压 D．导体两端有恒定电压2．（基础题）通过一个导体电流是5A,经过4min通过该导体一个截面的电量是( )A．20C B．50C C．1200C D．2000C3．（基础题）关于电源的作用，下列说法中正确的是（）Ａ.电源的作用是能为电路持续地提供自由电荷Ｂ.电源的作用能直接释放出电能Ｃ.电源的作用就是能保持导体两端的电压，使电路中有持续的电流Ｄ.电源的作用就是使自由电荷运动起来4．（基础题）将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来，则总电阻( )A．很接近R1而略大于R1 B．很接近R1而略小于R1C．很接近R2而略大于R2 D．很接近R2而略小于R25．（基础题）两个小灯泡，分别标有“1A、4W”和“2A、1W”的字样，则它们均在正常发光时的电阻阻值之比为( )A．2∶1 B．16∶1 C．4∶1 D．1∶16 6．（基础题）如图所示为两电阻R1和R2的伏安特性曲线。

若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是( )甲．电阻R1的阻值较大乙．电阻R2的阻值较大丙．电阻R1的发热功率较大丁．电阻R2的发热功率较大A.甲和丁B.乙和丙C.甲和丙D.丙和丁7．某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，则出现此种情况的原因可能是（）（R1、R2阻值相差不大）①AB段断路②BC段断路③AB段短路④BC段短路A．①②B．③③C．①④D．③④8．（基础题）关于路端电压与总电流的关系，说法正确的是( ) A ．外电路断路时，路端电压最高 B ．外电路短路时，路端电压最高 C ．总电流变大，路端电压一定变大 D ．外电阻变大，路端电压一定变小9．如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则（ ） A ．电灯L 更亮，安培表的示数减小 B ．电灯L 更亮，安培表的示数增大 C ．电灯L 变暗，安培表的示数减小 D ．电灯L 变暗，安培表的示数增大10．在神经系统中，神经纤维分为有髓鞘和无髓鞘两大类.现代生物学认为，髓鞘是由多层类脂物质——髓质累积而成的，具有很大的电阻，经实验测得髓质的电阻率ρ＝8×106 Ω·m.某生物体中某段髓质神经纤维可看做高20 cm 、半径为4 cm 的圆柱体，当在其两端加上电压U ＝100 V 时，该神经发生反应，则引起神经纤维产生感觉的最小电流为( ) A.0.31 μA B.0.62 μA C.0.15 μA D.0.43 μA二、多选题。

高中物理《恒定电流》综合测试卷考试时间：90分钟 试卷总分：100分一、选择题（本题包括10小题．共40分，1----6题只有一个选项正确，7----10有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分）1、一根电阻丝在某段时间内通过2C 的电荷量所消耗的电能为8J 。

若在相同的时间内通过该电阻丝的电荷量为4C ，则该电阻丝消耗的电能为（ ）A ．8JB ．16JC ．24JD ．32J2、在如图所示的虚线框内有一个未知电路，测得它的两端点a 、b 之间的电阻 是R ，在a 、b 之间加上电压U ，测得流过这个电路的电流为I ，则未知电路的 电功率一定是（ ）A ．I 2RB ．RU 2C ．UID ．UI- I 2R3、如图所示，滑动变阻器R 、定值电阻R 0和理想电流表○A 组成的电路接在恒定电压上，在滑动变阻器的滑片由P 端向Q 端滑动的过程中，电流表的示数将（ ）A ．一直减小B ．一直增大C ．先减小后增大PD．先增大后减小4、在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路，电压表的示数变小但不为零，同时电流表的示数变大。

若电源的内阻可以忽略，则可能出现的故障时（）A．R1短路B．R1断路C．R2断路D．R2短路5、如图所示，电路中R T为热敏电阻（阻值随温度的升高而减小），R1和R2均为定值电阻，开关S闭合后，带电微粒恰好能沿图中水平虚线从平行金属板两极板间匀速通过。

若R T的温度升高，电源的内阻可以忽略。

则（）A．通过R1的电流减小B．通过R2的电流增大C．带电微粒将往上偏做直线运动D．带电微粒将往下偏做曲线运动6、如图甲所示，两根横截面积相同的不同材料制成的导线Ⅰ和Ⅱ，串联后接入电路。

若导线上任意一点的电势ϕ随该点与a距离x的变化关系如图乙所示。

导线Ⅰ和Ⅱ的电阻率分别为1ρ和2ρ，电阻分别为R1和R2，则（）A. 1ρ＜2ρ，R1＜R2B. 1ρ＞2ρ，R1＜R2C. 1ρ＜2ρ，R1＞R2D. 1ρ＞2ρ，R1＞R27、如图所示，甲、乙两个电表改装电路都是由一个灵敏电流表的○G和一个变阻器R组成，下列说法正确的是（）A．甲是电压表，R增大时量程增大B．甲是电流表，R增大时量程减小C．乙是电压表，R增大时量程增大D．乙是电流表，R增大时量程减小8、如图所示，用甲、乙、丙三个电动势E相同而内阻r不同的电源，分别给定值电阻R供电。

第七章综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷（非选择题）两部分．满分100分，考试时间90分钟．第Ⅰ卷（选择题共40分)一、选择题(共10小题,每小题4分,共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求,有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．下列说法正确的是( )A．由R＝错误!知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．比值错误!反映了导体阻碍电流的性质，即电阻R＝错误!C．导体中电流越大,导体电阻越小D．由I＝错误!知，通过一段导体的电流跟加在它两端的电压成正比[答案］BD［解析] 导体的电阻决定于导体自身，与U、I无关，故A、C错误；比值UI反映了导体对电流的阻碍作用，是电阻的定义式，即选项B正确；由欧姆定律可知，D项正确．2．下面关于多用电表的使用中出现的一些与事实不相符合的现象有（）A．待测电阻不跟别的元件断开,其测量值将偏大B．测量电阻时，用两手碰表笔的金属杆，其测量值偏小C．测量电阻时,如果电路不和电源断开，可能出现烧坏表头的情况D．用多用电表测量60W灯泡的电阻,其阻值比用额定电压和额定功率算出的电阻大［答案] AD［解析] 待测电阻不跟别的元件断开时,可能是与其他元件并联，测量值可能偏小；测电阻时，两手碰表笔的金属杆，人体电阻与待测电阻并联，测量值偏小；测量电阻时，如果电路不和电源断开，欧姆表两端的电压可能过大，从而烧坏电表：用多用表测量灯泡的电阻，测量的是灯泡不发光时的电阻,灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大，故应选A、D.3。

中国江苏某一品牌的太阳能热水器中含有辅助电加热控制器，当太阳能不足时，热水器中的水温达不到所需要的温度，热水器内安装的电阻丝辅助加热装置会自动工作，如图所示，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位( ）A．“0”档B．“1”档C．“2”档D．“3”档[答案］B[解析］太阳能热水器需要温度是定值，吸收的能量是定值，根据Q＝错误!t，若时间最短，电阻R必须最小，所以应该选择开关置于“1"档，选B项．4．粗细均匀的金属环上A、B、C、D四点把其周长分成四等份，如图所示，当A、C点接入电路中时，圆环消耗的电功率为P；当A、B点接入电路时,圆环消耗的电功率为(电源电阻不计)（）A．3P B．4P/3C．P D．3P/4[答案］D[解析］设金属环的总电阻为4R，则A、C接入电路中时，金属环的总电阻为3R4，圆环消耗的电功率为P＝错误!＝错误!，当A、B点接入电路中时，则并联的电阻为R，则功率P1＝错误!＝错误!P，D正确．5．(2012·北京朝阳区模拟）电动势为E、内阻为r的电源,与定值电阻R1，R2，R3连接成如图所示的电路．当开关S闭合时( ）A．电压表和电流表的示数均减小B．电压表和电流表的示数均增大C．电压表的示数减小，电流表的示数增大D．电压表的示数增大,电流表的示数减小［答案］A［解析] 由题图知,电阻R2与R3并联，闭合开关S时,R2接入电路，故电路总电阻变小，电流变大，内电压变大，外电压变小，电压表示数变小，又因为电流变大，电阻R1分压变大，并联部分分压变小，故通过R3的电流变小，电流表示数变小，故A正确．6．（2012·杭州模拟）酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器，酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，R和R0为定值电阻，不同的酒精气体浓度对应着传感器的不同电阻，因此，显示仪表读数的指针与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（)A．U越大，表示r′越大c越大，c与U成正比B．U越小，表示r′越小c越大，但是c与U成正比C．U越小，表示c越小,c与U成反比D．U越大,表示c越小,但是c与U不成正比［答案] D［解析］根据闭合电路的欧姆定律可得U＝ER0R0＋R＋r＋r′,如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，错误!＝kc，两式联立得U＝错误!，故可得D项正确．7．（2012·哈尔滨模拟)如图所示，闭合开关S后，在滑动触头P由a端滑向b端过程中,下列表述正确的是（）A．路端电压变大B．电流表的示数变大C．电阻R2消耗的功率变大D．电阻R1上的电流变小［答案］C［解析］滑动触头向b端滑动过程中，滑动变阻器连入电路的电阻变小，则整个电路中电阻减小，根据闭合电路欧姆定律可知干路上电流I变大，电源内阻分得的电压增大，路端电压U变小，选项A错误；由I3＝错误!可知电流表示数减小，选项B错误；根据I2＝I－I3可知I2变大，则电阻R2消耗功率变大，选项C正确，D错误．8．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流,a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ）A 。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

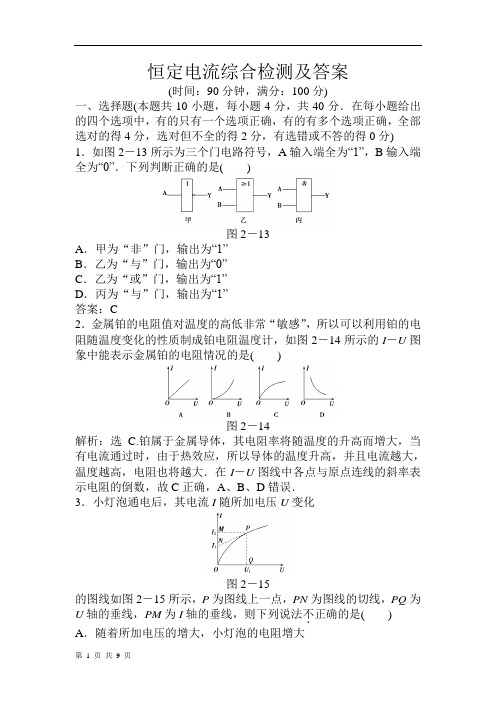

恒定电流综合检测及答案(时间：90分钟，满分：100分)一、选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分) 1．如图2－13所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列判断正确的是()图2－13A．甲为“非”门，输出为“1”B．乙为“与”门，输出为“0”C．乙为“或”门，输出为“1”D．丙为“与”门，输出为“1”答案：C2．金属铂的电阻值对温度的高低非常“敏感”，所以可以利用铂的电阻随温度变化的性质制成铂电阻温度计，如图2－14所示的I－U图象中能表示金属铂的电阻情况的是()图2－14解析：选 C.铂属于金属导体，其电阻率将随温度的升高而增大，当有电流通过时，由于热效应，所以导体的温度升高，并且电流越大，温度越高，电阻也将越大．在I－U图线中各点与原点连线的斜率表示电阻的倒数，故C正确，A、B、D错误．3．小灯泡通电后，其电流I随所加电压U变化图2－15的图线如图2－15所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法不．正确的是() A．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝U 1I 2C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积解析：选C.在I －U 图象中，图象上某点与坐标坐点连线斜率的倒数表示电阻，图象中图线的斜率逐渐减小，电阻应逐渐增大；对应P 点，小灯泡的电压为U 1，电流为I 2，根据欧姆定律可知，小灯泡的电阻应为R ＝U 1I 2；其工作功率为P ＝U 1I 2，即为图中矩形PQOM 所围的面积，因此本题应选择C 项．4.两根材料相同的均匀导线x 和y 串联在电路中，两导线沿长度方向的电势变化情况分别如图2－16中的ab 段和bc 段图线所示，则导线x 和y 的横截面积之比为( )图2－16A ．2∶1B ．1∶2C ．6∶1D ．1∶6解析：选B.两导线串联，电流相等，I 1＝I 2，从两段图线上截取相同的电压，U 1＝U 2，保证电阻是相等的，此时长度之比为L 1∶L 2＝1∶2，由电阻定律知，横截面积之比等于长度之比S 1∶S 2＝1∶2，故B 正确，A 、C 、D 错误．5.(2012·江苏金陵中学高二检测)如图2－17所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r 、P 1和P 2分别表示电阻r 、R 1和R 2上所消耗的功率，当R 1＝R 2＝r 时，P r ∶P 1∶P 2等于( )图2－17A ．1∶1∶1B ．2∶1∶1C ．1∶4∶4D ．4∶1∶1解析：选 D.在题图电路中，内电阻上通过的电流与外电路的总电流相同，内电阻与外电阻是串联关系，不能认为内电阻与外电阻是并联关系．因R 1＝R 2，令I 1＝I 2＝I ，I r ＝I 1＋I 2＝2I 则P r ∶P 1∶P 2＝I 2r r ∶I 21R 1∶I 22R 2＝4∶1∶1，所以D 选项是正确的．6.如图2－18所示，直线a 为某电源的路端电压随电流的变化图线，直线b 为电阻R 两端的电压随电流强度的变化图线，用该电源和该电阻组成的闭合电路，电源的输出功率和电源的内电阻分别是( )图2－18A ．4 W,0.5 ΩB ．6 W,1 ΩC ．4 W,1 ΩD ．2 W,0.5 Ω解析：选A.如题意组成的闭合电路电流为2 A ，路端电压为2 V ，电动势为3 V ，内电阻r ＝E I 0＝36 Ω＝0.5 Ω，电源输出功率为P ＝UI ＝2×2 W ＝4 W ，故A 正确．7．图2－19为测量某电源电动势和内阻时得到的U —I 图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V ．则该电路可能为( )图2－19图2－20解析：选B.由题中的U —I 图线可知该电源的电动势为6 V ，内阻为0.5 Ω.此电源与三个均为3 Ω的电阻连接成电路时：A 项中的路端电压为4 V ，B 项中的路端电压为4.8 V ，C 项中的路端电压为5.7 V ，D 项中的路端电压为5.4 V .8．压敏电阻的阻值R 随所受压力的增大而减小，某兴趣小组利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图2－21甲所示．将压敏电阻平放在电梯内，受压面朝上，在上面放一物体A ，电梯静止时电压表示数为U 0，电梯在某次运动过程中，电压表的示数变化情况如图乙所示，下列判断中正确的是( )图2－21A．乙图表示电梯可能匀速下降B．乙图表示电梯可能匀减速下降C．乙图表示电梯可能变减速上升D．乙图表示电梯可能变减速下降解析：选D.由U—t图可知，V读数均匀减小，R阻值均匀减小，压力均匀增大．对物体A：F N－mg＝ma，则知当F N增大时，a增大，所以其可能变加速上升或变减速下降，故D对．9.(2011·高考上海卷)如图2－22所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，()图2－22A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小解析：选A.设滑动变阻器总电阻为R0.P以上电阻为R x，则变阻器在电路中的阻值R′＝(R0－R x)R xR0.当R x＝R02时，R′最大．P从最高端向下滑动时，回路总电阻先增大，后减小．当P滑向中点时：P滑过中点后，R′↓→I↑→U↓，由并联分流I A＝R xR′I，新的I A增大，故A正确．10.(2012·天津一中高二检测)如图2－23所示，电路中电源的电动势为E，内阻为r，电压表内阻为10 kΩ，B为静电计；两个电容器的电容分别为C1和C2，将开关S合上一段时间后，下列说法中正确的是()图2－23A．若C1>C2，则电压表两端的电势差大于静电计两端的电势差B．若将滑动变阻器滑片P向右滑动，则电容器C2所带电荷量增大C．C1所带电荷量为零D．再将开关S断开，然后使电容器C2两极板间距离增大，则静电计张角增大解析：选CD.电容器、静电计在电路稳定时都相当于断路，电压表没有示数，且此时相当于导线，则电压表的示数为零，C1所带电荷量为零，选项A、B错误，C正确．电容器C2和静电计两端的电压等于电源的电动势，将开关S断开，电容器极板上的电荷量不变，极板间距离增大，电压增大，则静电计张角增大，选项D正确．二、实验题(本题共2小题，共18分．按题目要求作答)11．(8分)用如图2－24所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：图2－24a．电流表(量程0.6 A、3 A)；b．电压表(量程3 V、15 V)；c．滑动变阻器(阻值范围0～10 Ω、额定电流2 A)；d．滑动变阻器(阻值范围0～100 Ω、额定电流1 A)．那么(1)要正确完成实验，电压表的量程应选择__________ V，电流表的量程应选择__________ A；R应选择阻值范围是________Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是________．答案：(1)3 0.6 0～10 (2)电压表的分流图2－2512．(10分)(1)某额定电压为8 V 的灯泡的伏安特性曲线如图2－25所示．若将它与一个R ＝7 Ω的定值电阻串联后接在电动势E ＝8 V 、内阻r ＝1 Ω的电源上，则通过该灯泡的实际电流为________ A ，该灯泡的实际功率为________ W.(2)在测定金属丝电阻率的实验中，用螺旋测微器测得金属丝的直径如图2－26甲所示，d ＝________mm ；用多用电表的“×1”欧姆挡，调零后测得金属丝的电阻值如图乙所示，R ＝________Ω.若实验中测出金属丝的长度为L ，则该金属丝电阻率的表达式ρ＝________(用符号表示)．图2－26解析：(1)由题意可得I (R ＋r ＋R L )＝E ＝8 V ，即I (8＋R L )＝8 V ，结合题中图象可得I ＝0.5 A ，对应此时灯泡的电阻R L ＝8 Ω，所以灯泡的实际功率P L ＝I 2R L ＝(0.5)2×8 W ＝2 W.(2)金属丝的直径d ＝0.5 mm ＋23.0×0.01 mm ＝0.730 mm ，从多用电表中读出电阻R ＝8.0 Ω，根据电阻定律R ＝ρL S ＝ρL π(d /2)2，得ρ＝πRd 24L . 答案：(1)0.5 2 (2)0.730 8.0 πRd 24L三、计算题(本题共4小题，共42分．解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)13．(10分)如图2－27所示，电源电动势E ＝10 V ，内阻r ＝1 Ω，电容器的电容C ＝40 μF ，电阻R 1＝R 2＝4 Ω，R 3＝5 Ω.接通开关S ，待电路稳定后，求：图2－27(1)理想电压表V 的读数；(2)电容器的带电量．解析：(1)电路稳定后，电容器和电压表所在支路可认为是断路，可得R 2上无电流通过，R 2两端电势相等，电压表的读数为R 3两端的电压，电容器两端电压为R 1两端的电压．根据闭合电路欧姆定律，得电路的电流I ＝E R 1＋R 3＋r ＝104＋5＋1A ＝1 A 电压表的读数为U ＝IR 3＝1×5 V ＝5 V(2)电容器两端电压为U C ＝IR 1＝1×4 V ＝4 V电容器的带电量为Q ＝CU C ＝40×10－6×4 C ＝1.6×10－4 C.答案：(1)5 V (2)1.6×10－4 C14．(10分)在图2－28所示电路中，电源电动势E ＝6 V ，内阻r ＝1 Ω.D 为直流电动机，其电枢线圈电阻R ＝2 Ω，限流电阻R ′＝3 Ω.当电动机正常工作时，电压表示数为0.3 V ．求：图2－28(1)通过电动机的电流是多大？(2)电动机输入的电功率、转变为热量的功率和输出机械功率各是多少？解析：(1)通过电动机的电流I 与流过限流电阻R ′的电流相同，由I＝U R ′得：I ＝0.33 A ＝ 0.1 A. (2)由E ＝Ir ＋U ＋U D 可得电动机两端电压U D ＝E －Ir －U ＝6 V －0.1×1 V －0.3 V ＝5.6 V所以电动机输入的电功率P 入＝U D I ＝0.56 W.电动机的发热功率P 热＝I 2R ＝0.02 W.电动机的输出功率P 出＝P 入－P 热＝0.54 W.答案：(1)0.1 A (2)0.56 W 0.02 W 0.54 W15．(10分)一个允许通过的最大电流为2 A 的电源和一个滑动变阻器，接成如图2－29甲所示的电路，变阻器最大阻值为R 0＝22 Ω，电源路端电压U 随外电阻R 变化的规律如图乙所示，图中U ＝12 V 的直线为图线的渐近线，试求：图2－29 (1)电源电动势和内电阻；(2)A 、B 空载时输出电压的范围；(3)若要保证变阻器的滑片能任意滑动，A 、B 两端所接负载的最小电阻为多大？解析：(1)由题图乙可知，当R →∞时，E ＝12 V ，而当U ＝6 V ＝E 2时，应有r ＝R ＝2 Ω.(2)当滑片滑至变阻器的最上端时，A 、B 两端输出电压最大值U max ＝E R 0＋r R 0＝1222＋2×22 V ＝11 V 当滑片滑至变阻器的最下端时，A 、B 两端输出电压最小为零，故A 、B 空载时输出电压范围为0～11 V .(3)当滑动片滑至变阻器的最上端时，通过电源的电流恰为最大电流2 A ，A 、B 两端所接负载电阻最小．I ＝E R 0R AB R 0＋R AB＋r ，解得R AB ＝4.9 Ω. 答案：(1)12 V 2 Ω (2)0～11 V (3)4.9 Ω16．(12分)(2012·合肥一中高二检测)如图2－30所示的电路中，两平行金属板A 、B 水平放置，两板间距离d ＝40 cm.电源电动势E ＝24 V ，内电阻r ＝1 Ω，电阻R ＝15 Ω.闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0＝4 m/s 竖直向上射入板间．若小球带电荷量q ＝1×10－2 C ，质量为m ＝2×10－2 kg ，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？此时电源输出功率是多大？(g 取10 m/s 2)图2－30解析：设两板间电压为U AB ，由动能定理：－mgd －qU AB ＝0－12m v 20，所以U AB ＝12m v 20－mgd q＝⎝ ⎛⎭⎪⎫12×42－10×0.4×2×10－21×10－2V ＝8 V . 则滑动变阻器两端电压U 滑＝U AB ＝8 V .设通过滑动变阻器电流为I ，由闭合电路欧姆定律得：I ＝E －U 滑R ＋r ＝24 V －8 V 15 Ω＋1 Ω＝1 A. 滑动变阻器电阻：R 滑＝U 滑I ＝8 Ω.电源输出功率：P ＝I 2(R ＋R 滑)＝23 W.答案：8 Ω 23 W。

第2章恒定电流本卷分第1卷(选择题)和第2卷(非选择题)两局部。

总分为100分，时间90分钟。

第1卷(选择题共40分)一、选择题(共10小题，每一小题4分，共40分，在每一小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(某某市2014～2015学年高二下学期期中)关于家庭安全用电，如下说法正确的答案是( )A．将移动插座远离水池B．用湿抹布擦去工作中电器上的灰尘C．使用洗衣机时，电器外壳不用接地D．消毒碗柜、电饭煲和电冰箱可以同时使用一个移动插座答案：A解析：插座外表是绝缘体，一旦受潮就不绝缘，故要远离水，故A正确；当用湿抹布擦去工作中电器上的灰尘时，此时电器正在工作，能导致电路短路烧毁，故B不正确；使用洗衣机时，电器外壳容易有静电出现，所以必须接地，将多余电荷导走，故C不正确；消毒碗柜、电饭煲和电冰箱不能同时使用同一移动插座，原因是负载太大，会导致插座烧毁，故D 不正确。

2．(淄博市2013～2014学年高二上学期三校联考)某居民家中的电路如下列图，开始时各局部工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，如此( )A．仅电热壶所在的C、B两点间发生了断路故障B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB断路D．因插座用导线接地，所以发生了上述故障答案：C解析：由于电灯仍正常发光，说明电源是好的，电热壶所在的C、B两点间没有发生短路故障。

把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电热壶所在的C、B两点间没有发生断路故障。

综合分析可知，故障为A、B 间导线断路，即C选项正确。

3．(重庆一中2013～2014学年高二上学期期中)如下列图，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，小灯泡均能发光。

阶段综合评估(八) 恒定电流一、选择题(在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求)1.如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I ，图线上点A 的坐标为(U 1，I 1)，过点A 的切线与纵轴交点的纵坐标为I 2，小灯泡两端的电压为U 1时，电阻等于( )A.I 1U 1B.U 1I 1C.U 1I 2D.U 1I 1－I 2解析：选B 由电阻的定义式R ＝U I 可知，B 正确，其他选项错误。

要特别注意R ≠ΔU ΔI。

2．某实物投影机有10个相同的强光灯L 1～L 10(24 V ,220 W)和10个相同的指示灯X 1～X 10(220 V ,2 W)，将其连接在220 V 的交流电源上，电路如图所示，若工作一段时间后L 2灯丝烧断，则( )A ．X 1的功率减小，L 1的功率增大B ．X 1的功率增大，L 1的功率增大C ．X 2的功率增大，其他指示灯的功率减小D ．X 2的功率减小，其他指示灯的功率增大解析：选C 由串、并联电路的知识知，若L 2灯丝烧断，电路的电阻值变大，电流变小，除X 2两端电压变大外，其他电压变小，故选C 。

3.如图所示，E 为电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器。

当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U 。

现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是( )A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小解析：选B 滑动触点由a 向b 移动时，R 2阻值减小，所以总电阻减小，电路中总电流增大，则内电压增大，路端电压减小，故U 减小；总电流增大，R 3两端电压也增大，所以并联电压减小，故I 1减小，I 2增大。

高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。

物理恒定电流试题及答案一、选择题（每题4分，共20分）1. 恒定电流的电流强度是指：A. 单位时间内通过导体横截面的电荷量B. 单位时间内通过导体横截面的电荷量的平均值C. 导体两端的电压D. 导体两端的电压与电流的比值答案：B2. 欧姆定律中，电阻R与电流I和电压U的关系是：A. R = U/IB. R = I/UC. R = U + ID. R = U - I答案：A3. 在串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A4. 并联电路中，各电阻两端的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A5. 根据焦耳定律，电阻R在电流I和时间t内产生的热量Q是：A. Q = I^2RtB. Q = IRtC. Q = Rt/ID. Q = I/Rt答案：A二、填空题（每题4分，共20分）6. 电流的单位是______，符号为______。

答案：安培；A7. 电压表的内阻______，电流表的内阻______。

答案：很大；很小8. 在电路中，电源的电动势与______成正比，与______成反比。

答案：电流；电阻9. 电容器的电容C与电容器两极板之间的电压U和电荷量Q的关系是：C = ______。

答案：Q/U10. 理想变压器的原副线圈匝数比为N1:N2，则电压比为______，电流比为______。

答案：N1/N2；N2/N1三、计算题（每题10分，共60分）11. 一个电阻值为10Ω的电阻器，通过它的电流为2A，求电阻器两端的电压。

答案：根据欧姆定律，U = IR = 2A × 10Ω = 20V。

12. 一个电容器的电容为2μF，两极板间的电压为300V，求电容器所带的电荷量。

答案：根据电容的定义，Q = CU = 2 × 10^-6 F × 300V = 6 ×10^-4 C。

13. 一个串联电路由两个电阻组成，分别为R1 = 20Ω和R2 = 30Ω，电路两端电压为12V，求通过R1的电流。
