轴向柱塞泵结构改进设计

XX学院毕业设计题目轴向柱塞泵的设计系别专业班级姓名学号指导教师日期设计任务书设计题目：轴向柱塞泵的设计设计要求系统介绍轴向柱塞泵的概况、原理与结构形式；并详细地分析讨论了轴向柱塞泵的主要性能，主要零部件地制造工艺，以及柱塞泵的使用维护知识。

进行计算机辅助设计和绘图的训练，熟练地掌握了AutoCAD的操作指令。

设计进度要求第一周：确定题目、搜集资料及前期准备工作；第二周：工件基本类型与工艺性分析；第三周：整体及部分零件尺寸计算；第四周：其他零部件的设计和绘制结构尺寸图；第五周：毕业论文电子稿的录入，绘制主要零件和装配图；第六周：毕业论文的校核、修改；第七周：打印装订和毕业答辩；指导教师（签名）：摘要液压泵是向液压系统提供一定流量和压力的油液的动力元件，它是每个液压系统中不可缺少的核心元件，合理的选择液压泵对于液压系统的能耗、提高系统的效率、降低噪声、改善工作性能和保证系统的可靠工作都十分重要。

本设计对轴向柱塞泵进行了分析，主要分析了轴向柱塞泵的分类，对其中的结构，例如，柱塞的结构型式、滑靴结构型式、配油盘结构型式进行了分析和设计，还包括的它们的工作原理、加工工艺。

最后还介绍了它的常见损坏原因以及使用与维护的方法。

这样能更好的提高生产效率，使操作维修更加方便。

本次设计对轴向柱塞泵进行了详细的介绍，在学到更多知识的同时开发了自身的潜能，对专业知识的实用性和重要性有了更深的认识！关键词：柱塞泵滑靴配油盘目录设计任务书 (I)摘要 (II)概述 (1)1 轴向柱塞泵演化历程 (2)2 轴向柱塞泵的工作原理及分类 (5)2.1 基本工作原理 (5)2.2斜盘式轴向柱塞泵 (5)2.3 斜轴式轴向柱塞泵 (6)3 轴向柱塞泵的结构、使用与维修 (8)3.1 柱塞泵的结构 (8)3.2 供油形式 (10)3.3 液压泵用轴承 (10)3. 4 三对磨擦副检查与修复 (11)3.4.1 柱塞杆与缸体孔 (11)3.4.2 滑靴与斜盘 (12)3.4.3 配流盘与缸体配流面的修复 (13)3.5 使用注意事项 (14)4 轴向柱塞泵的泵油原理 (15)4.1进油过程 (15)4.2回油过程 (16)4.3 国产系列柱塞式喷油泵 (16)5 轴向柱塞泵的加工工艺 (18)5.1斜盘式轴向柱塞泵的工作原理 (18)5.2柱塞泵损坏原因 (19)5.3修复措施 (19)结论 (21)致谢 (22)参考文献 (23)概述轴向柱塞泵是液压系统中重要的动力元件和执行元件，广泛地应用在工业液压和行走液压领域，是现代液压元件中使用最广的液压元件之一。

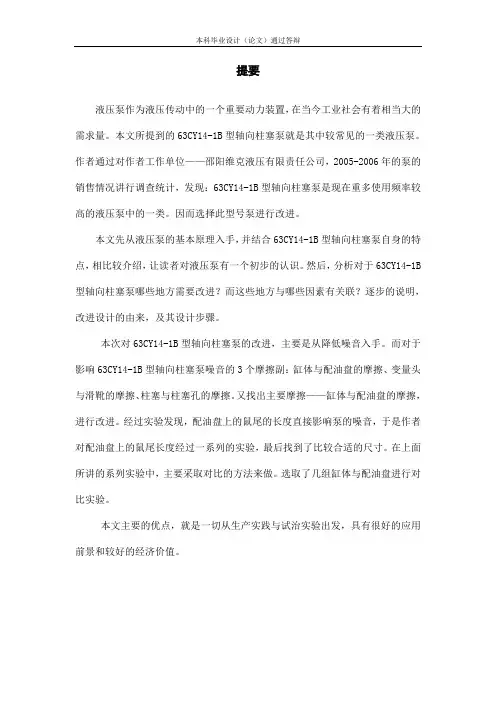

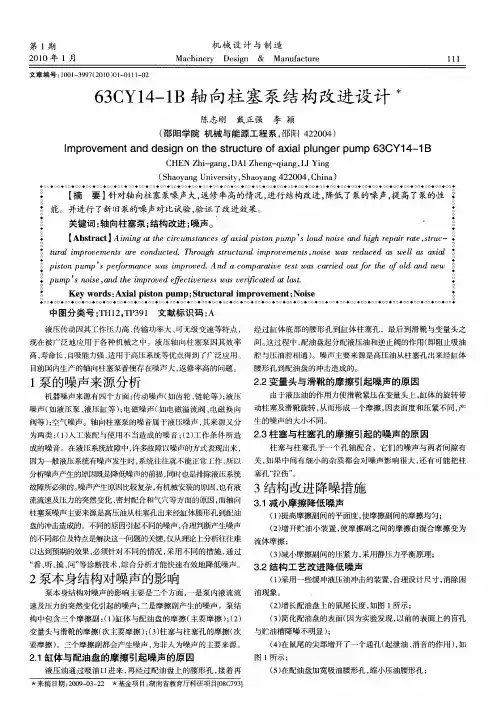

提要液压泵作为液压传动中的一个重要动力装置，在当今工业社会有着相当大的需求量。

本文所提到的63CY14-1B型轴向柱塞泵就是其中较常见的一类液压泵。

作者通过对作者工作单位——邵阳维克液压有限责任公司，2005-2006年的泵的销售情况讲行调查统计，发现：63CY14-1B型轴向柱塞泵是现在重多使用频率较高的液压泵中的一类。

因而选择此型号泵进行改进。

本文先从液压泵的基本原理入手，并结合63CY14-1B型轴向柱塞泵自身的特点，相比较介绍，让读者对液压泵有一个初步的认识。

然后，分析对于63CY14-1B 型轴向柱塞泵哪些地方需要改进？而这些地方与哪些因素有关联？逐步的说明，改进设计的由来，及其设计步骤。

本次对63CY14-1B型轴向柱塞泵的改进，主要是从降低噪音入手。

而对于影响63CY14-1B型轴向柱塞泵噪音的3个摩擦副：缸体与配油盘的摩擦、变量头与滑靴的摩擦、柱塞与柱塞孔的摩擦。

又找出主要摩擦——缸体与配油盘的摩擦，进行改进。

经过实验发现，配油盘上的鼠尾的长度直接影响泵的噪音，于是作者对配油盘上的鼠尾长度经过一系列的实验，最后找到了比较合适的尺寸。

在上面所讲的系列实验中，主要采取对比的方法来做。

选取了几组缸体与配油盘进行对比实验。

本文主要的优点，就是一切从生产实践与试治实验出发，具有很好的应用前景和较好的经济价值。

SUMMARYThe hydraulic pump has sizable demand in nowadays industrial society as an important motive equipment in hydraulic transmission. Model 63CY14-1B axial column this text mentionfill in pump relatively common first hydraulic pump among them. The author passes author's office correctly - - Shao Yang wei ke Hydraulic Company, Ltd. sales situation of pump for2005-2006 year speak conduct investigation count, find: Model 63CY14-1B axial column fill in pump serious to use more one kind of high-frequency hydraulic pump now. Therefore choose this type pump to improve.This text proceeds with basic principle of the hydraulic pump first, combine the characteristic of filling in pump of axial column of Model 63CY14-1B, compare the introduction, let readers have a preliminary understanding to the hydraulic pump. Then analyze , fill to Model 63CY14-1B axial column what place need improvement pump? And with what factors to have something to do with and unite in these places ? The explanation progressively , the origin designed in improvement, and design the step.Fill axial column of Model 63CY14-1B in the improvement of the pump this time, mainly start with reducing the noise. And fill in 3 of the pump noise to rub pair in influencing the axial column of the Model 63CY14-1B: With mix oil friction , variable head and slippery friction , column of boots of record fill in with column friction to fill hole cylinder block. Find out main friction again - -Cylinder block and mixing the friction of the oil one, improve. Find experiment , mix oil mouse length of tail of plate influence noise of pump directly, then the author passes a series of experiments to the tail length of mouse mixed on the oil plate, found the size suitable finally. Among serial experiment above speak, method compared with to take make mainly. Choose several group cylinder block with mix oil record go on experiment of comparing with.Main advantage of this text, all have very good application prospect and better economic worth from production practices with trying managing the experiment and setting out.目录内容提要 (I)SUMMARY (II)第1章前言 (1)第1.1节课题提出的背景和意义 (1)1.1.1、课题目研究背景 (1)1.1.2、课题来源、目的和意义 (1)第1.2节国内外研究开发水平和发展趋势 (3)第1.3节课题研究目标 (4)1.3.1、研究内容 (4)1.3.2、主要研究成果 (4)第2章液压泵的原理与计算 (5)第2.1节液压泵的原理与分类 (5)2.1.1、液压泵的传动与工作原理 (5)2.1.2、液压泵的分类 (6)第2.2节液压泵的性能参数 (6)2.2.1、压力 (6)2.2.2、排量与流量 (7)2.2.3、功率和效率 (7)第2.3节轴向柱塞泵的名称由来与特点 (8)2.3.1、名称的由来 (8)2.3.2、特点 (8)2.3.3、型号 (10)第3章泵的噪音来源与改进 (13)第3.1节噪音来源分类 (13)3.1.1、人为噪音 (13)3.1.2、非人为噪音 (13)第3.2节摩擦副影响因素 (14)3.2.1、缸体与配油盘的摩擦 (14)3.2.2、变量头与滑靴的摩擦 (14)3.2.3、柱塞与柱塞孔的摩擦 (15)3.2.4、零件材料的选择 (15)3.2.5、摩擦引起噪声的原因 (15)3.2.6、怎样减小摩擦来降低噪声 (16)第3.3节噪声改进方法 (17)3.3.1、泵的降噪措施 (17)3.3.2、改进噪声的试验 (17)第4章轴向柱塞泵结构改进前后 (22)第4.1节结构与工艺的改进 (22)第4.2节进口泵与本土泵的比较 (22)第4.3节结构改进方向 (22)4.3.1、主要改进点 (22)4.3.2、次要改进点 (23)4.3.3、新旧特性对比 (23)4.3.4、新旧噪音曲线对比 (23)4.3.5、技术参数对比 (24)总结 (25)参考文献 (26)致谢 (28)第1章前言第1.1节课题提出的背景和意义1.1.1、课题的研究背景当今国内的工业社会，尚处于发展阶段，所以中、重型工业占主导地位。

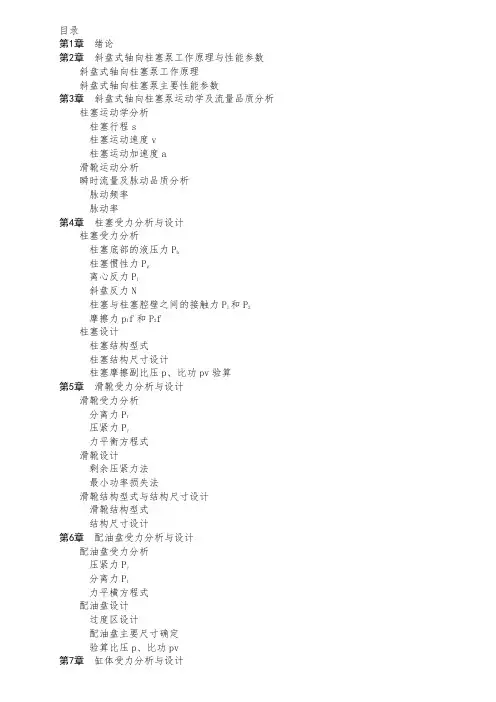

目录第1章绪论第2章斜盘式轴向柱塞泵工作原理与性能参数斜盘式轴向柱塞泵工作原理斜盘式轴向柱塞泵主要性能参数第3章斜盘式轴向柱塞泵运动学及流量品质分析柱塞运动学分析柱塞行程s柱塞运动速度v柱塞运动加速度a滑靴运动分析瞬时流量及脉动品质分析脉动频率脉动率第4章柱塞受力分析与设计柱塞受力分析柱塞底部的液压力Pb柱塞惯性力Pg离心反力Pl斜盘反力N柱塞与柱塞腔壁之间的接触力P1和P2摩擦力p1f和P2f柱塞设计柱塞结构型式柱塞结构尺寸设计柱塞摩擦副比压p、比功pv验算第5章滑靴受力分析与设计滑靴受力分析分离力Pf压紧力Py力平衡方程式滑靴设计剩余压紧力法最小功率损失法滑靴结构型式与结构尺寸设计滑靴结构型式结构尺寸设计第6章配油盘受力分析与设计配油盘受力分析压紧力Py分离力Pf力平横方程式配油盘设计过度区设计配油盘主要尺寸确定验算比压p、比功pv第7章缸体受力分析与设计缸体地稳定性压紧力矩My分离力矩Mf力矩平衡方程缸体径向力矩和径向支承径向力和径向力矩缸体径向力支承型式缸体主要结构尺寸的确定通油孔分布圆半径Rf ′和面积Fα缸体内、外直径D1、D2的确定缸体高度H结论摘要斜盘式轴向柱塞泵是液压系统中的主要部件，斜盘式轴向柱塞泵是靠柱塞在柱塞腔内的往复运动，改变柱塞腔内容积实现吸油和排油的，是容积式液压泵，对于斜盘式轴向柱塞泵柱塞、滑靴、配油盘缸体是其重要部分，柱塞是其主要受力零件之一，滑靴是高压柱塞泵常采用的形式之一，能适应高压力高转速的需要，配油盘与缸体直接影响泵的效率和寿命，由于配油盘与缸体、滑靴与柱塞这两对高速运动副均采用了一静压支承，省去了大容量止推轴承，具有结构紧凑，零件少，工艺性好，成本低，体积小，重量轻，比径向泵结构简单等优点，由于斜盘式轴向柱塞泵容易实现无级变量，维修方便等优点，因而斜盘式轴向柱塞泵在技术经济指标上占很大优势。

关键词斜盘柱塞泵滑靴缸体AbstractThe inclined dish type and axial pump with a pillar is a main part in liquid press system，The inclined dish type and axial pump with a pillar is a back and forth movement by pillar to fill the inside of the pillar cavity，in order to change the pillar fills the contents of cavity to realize the oil of inhaling with line up oily，Is a capacity type liquid to press the pump .Fill to pillar to pump for the inclined dish type stalk the pillar fill, slip the boots and go together with the oil dish an is its importance part. The pillar fills is it suffer the one of the dint spare parts primarily. The slippery boots is one of the form that high pressure pillar fill the pump to often adopt. It can adapt to the high demand turning soon in high pressure dint, go together with the oil dish and the efficiency of the direct influence in a pump with life span. Because of going together with the oil dish fills ,pillar and a slippery boots these two rightness of high speeds the sport the vice- all adopting a the static pressure accepts. The province went to the big capacity push the bearings, have the construction tightly packed, the spare parts is little, the craft is good, the cost is low, the physical volume is small, the weight is light, comparing the path face to pump the construction simple etc. Because the inclined dish type stalk fills to pillar the pump to realizes to have no easily the class changes the deal, maintain convenience and so on.Key words the inclined dish pillar pump slippery boot crock body第1章绪论近年来，容积式液压传动的高压化趋势，使柱塞泵尤其轴向柱塞泵的采用日益广泛。

液压式柱塞泵主要应用于泥浆、水煤浆、高岭土及非金属矿悬浮液的输送，也可以用于矿山渣浆、食品悬浮液、化工浆料、磁性材料的输送，已广泛使用在陶瓷制品、非金属、矿山、污泥污水处理等领域。

如图1所示，该柱塞泵主要由机械系统（1）和液压系统（2）两部分组成：机械系统可以根据客户实际工作排量和工作压力等具体使用工况要求，设计为两缸泵、三缸泵（2+1结构）或者为四缸泵（2+2结构）；液压系统使用的液压油泵可以采用定量泵、变量泵或双联泵，液压油缸的换向采用转阀控制先导式两位四通换向阀的方式实现。

液压式柱塞泵操作简单，一般情况下，该类设备对现场使用工况要求不高；但对于需要连续式作业，使用现场要求整洁的厂家，需要对该类柱塞泵进行进一步的优化和性能提升。

1 机械系统的优化机械系统的优化主要涉及摘要：根据液压式柱塞泵的使用特点和存在的不足之处，提出了针对性改进方案。

通过对其机械结构和液压控制系统的优化设计，进一步提升设备的整体性能。

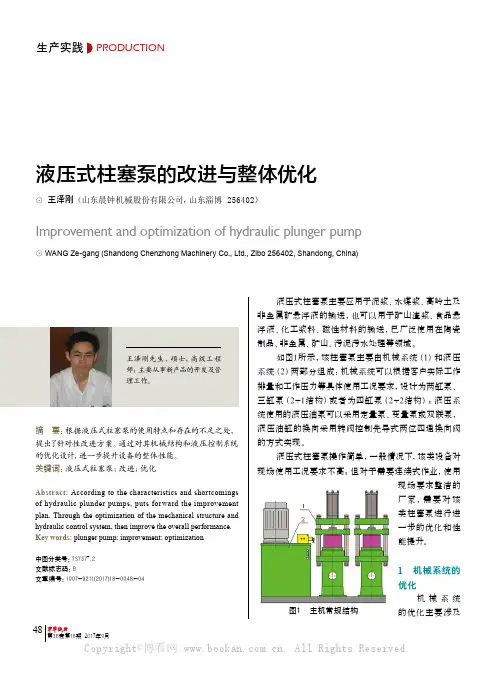

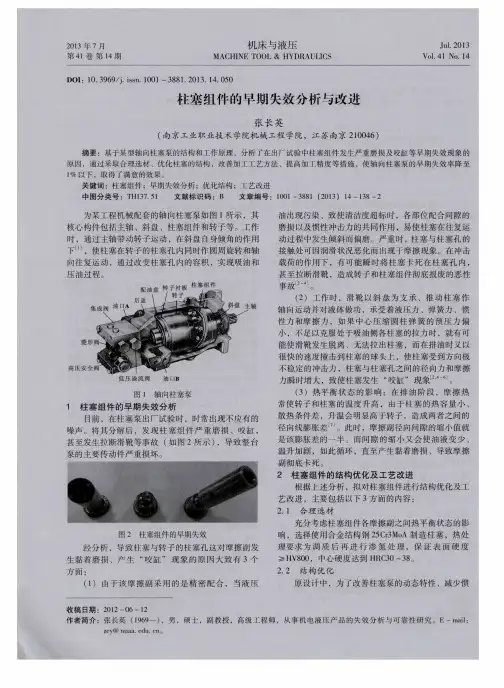

关键词：液压式柱塞泵；改进；优化Abstract: According to the characteristics and shortcomings of hydraulic plunder pumps, puts forward the improvement plan. Through the optimization of the mechanical structure and hydraulic control system, then improve the overall performance.Key words: plunger pump; improvement; optimization中图分类号：TS737+.2文献标志码：B 文章编号：1007-9211(2017)18-0048-04液压式柱塞泵的改进与整体优化⊙ 王泽刚（山东晨钟机械股份有限公司，山东淄博 256402）Improvement and optimization of hydraulic plunger pump⊙ WANG Ze-gang (Shandong Chenzhong Machinery Co., Ltd., Zibo 256402, Shandong, China)图1 主机常规结构为机械加工定位用的C型中心孔，该中心孔通过两端的密封螺塞（3）进行保护，防止磕碰划伤，用作产品精加工和循环维修使用时的定位基准；该柱塞外径工作面上通过超音速喷涂工艺喷涂陶瓷耐磨层，用以保证柱塞的耐磨性和使用寿命。

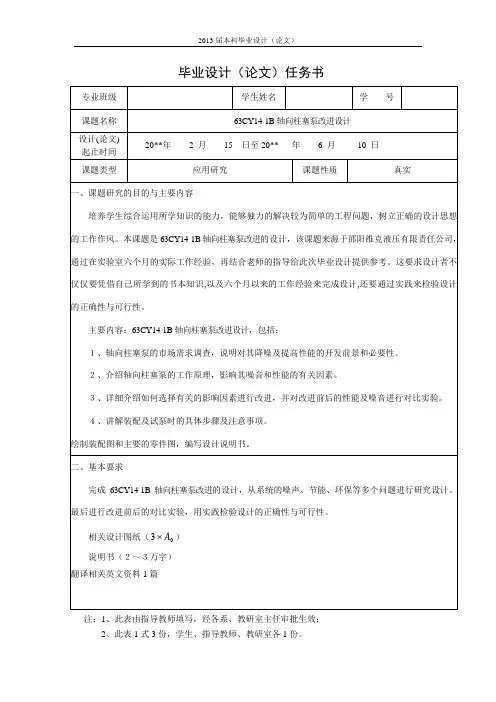

毕业设计（论文）任务书注：1、此表由指导教师填写，经各系、教研室主任审批生效；2、此表1式3份，学生、指导教师、教研室各1份。

指导教师（签名）学生（签名）毕业设计（论文）开题报告书课题名称63CY14-1B轴向柱塞泵改进设计学生姓名学号院（系）、专业指导教师20**年２月17 日毕业设计（论文）课题名称63CY14-1B轴向柱塞泵改进设计学生姓名学号院、(系)专业指导教师职称20**年 5 月22日内容提要液压泵作为液压传动中的一个重要动力装置，在当今工业社会有着相当大的需求量。

本文所提到的63CY14-1B型轴向柱塞泵就是其中较常见的一类液压泵。

作者通过对作者工作单位——邵阳维克液压有限责任公司，2005-2006年的泵的销售情况讲行调查统计，发现：63CY14-1B型轴向柱塞泵是现在重多使用频率较高的液压泵中的一类。

因而选择此型号泵进行改进。

本文先从液压泵的基本原理入手，并结合63CY14-1B型轴向柱塞泵自身的特点，相比较介绍，让读者对液压泵有一个初步的认识。

然后，分析对于63CY14-1B 型轴向柱塞泵哪些地方需要改进？而这些地方与哪些因素有关联？逐步的说明，改进设计的由来，及其设计步骤。

本次对63CY14-1B型轴向柱塞泵的改进，主要是从降低噪音入手。

而对于影响63CY14-1B型轴向柱塞泵噪音的3个摩擦副：缸体与配油盘的摩擦、变量头与滑靴的摩擦、柱塞与柱塞孔的摩擦。

又找出主要摩擦——缸体与配油盘的摩擦，进行改进。

经过实验发现，配油盘上的鼠尾的长度直接影响泵的噪音，于是作者对配油盘上的鼠尾长度经过一系列的实验，最后找到了比较合适的尺寸。

在上面所讲的系列实验中，主要采取对比的方法来做。

选取了几组缸体与配油盘进行对比实验。

本文主要的优点，就是一切从生产实践与试治实验出发，具有很好的应用前景和较好的经济价值。

SUMMARYThe hydraulic pump has sizable demand in nowadays industrial society as an important motive equipment in hydraulic transmission. Model 63CY14-1B axial column this text mentionfill in pump relatively common first hydraulic pump among them. The author passes author's office correctly - - Shao Yang wei ke Hydraulic Company, Ltd. sales situation of pump for2005-2006 year speak conduct investigation count, find: Model 63CY14-1B axial column fill in pump serious to use more one kind of high-frequency hydraulic pump now. Therefore choose this type pump to improve.This text proceeds with basic principle of the hydraulic pump first, combine the characteristic of filling in pump of axial column of Model 63CY14-1B, compare the introduction, let readers have a preliminary understanding to the hydraulic pump. Then analyze , fill to Model 63CY14-1B axial column what place need improvement pump? And with what factors to have something to do with and unite in these places ? The explanation progressively , the origin designed in improvement, and design the step.Fill axial column of Model 63CY14-1B in the improvement of the pump this time, mainly start with reducing the noise. And fill in 3 of the pump noise to rub pair in influencing the axial column of the Model 63CY14-1B: With mix oil friction , variable head and slippery friction , column of boots of record fill in with column friction to fill hole cylinder block. Find out main friction again - -Cylinder block and mixing the friction of the oil one, improve. Find experiment , mix oil mouse length of tail of plate influence noise of pump directly, then the author passes a series of experiments to the tail length of mouse mixed on the oil plate, found the size suitable finally. Among serial experiment above speak, method compared with to take make mainly. Choose several group cylinder block with mix oil record go on experiment of comparing with.Main advantage of this text, all have very good application prospect and better economic worth from production practices with trying managing the experiment and setting out.目录内容提要 (I)SUMMARY (II)第1章前言 (1)第1.1节课题提出的背景和意义 (1)1.1.1、课题目研究背景 (1)1.1.2、课题来源、目的和意义 (1)第1.2节国内外研究开发水平和发展趋势 (3)第1.3节课题研究目标 (4)1.3.1、研究内容 (4)1.3.2、主要研究成果 (4)第2章液压泵的原理与计算 (5)第2.1节液压泵的原理与分类 (5)2.1.1、液压泵的传动与工作原理 (5)2.1.2、液压泵的分类 (6)第2.2节液压泵的性能参数 (6)2.2.1、压力 (6)2.2.2、排量与流量 (7)2.2.3、功率和效率 (7)第2.3节轴向柱塞泵的名称由来与特点 (8)2.3.1、名称的由来 (8)2.3.2、特点 (8)2.3.3、型号 (10)第3章泵的噪音来源与改进 (13)第3.1节噪音来源分类 (13)3.1.1、人为噪音 (13)3.1.2、非人为噪音 (13)第3.2节摩擦副影响因素 (14)3.2.1、缸体与配油盘的摩擦 (14)3.2.2、变量头与滑靴的摩擦 (14)3.2.3、柱塞与柱塞孔的摩擦 (15)3.2.4、零件材料的选择 (15)3.2.5、摩擦引起噪声的原因 (15)3.2.6、怎样减小摩擦来降低噪声 (16)第3.3节噪声改进方法 (17)3.3.1、泵的降噪措施 (17)3.3.2、改进噪声的试验 (17)第4章轴向柱塞泵结构改进前后 (22)第4.1节结构与工艺的改进 (22)第4.2节进口泵与本土泵的比较 (22)第4.3节结构改进方向 (22)4.3.1、主要改进点 (22)4.3.2、次要改进点 (23)4.3.3、新旧特性对比 (23)4.3.4、新旧噪音曲线对比 (23)4.3.5、技术参数对比 (24)总结 (25)参考文献 (26)致谢 (28)第1章前言第1.1节课题提出的背景和意义1.1.1、课题的研究背景当今国内的工业社会，尚处于发展阶段，所以中、重型工业占主导地位。

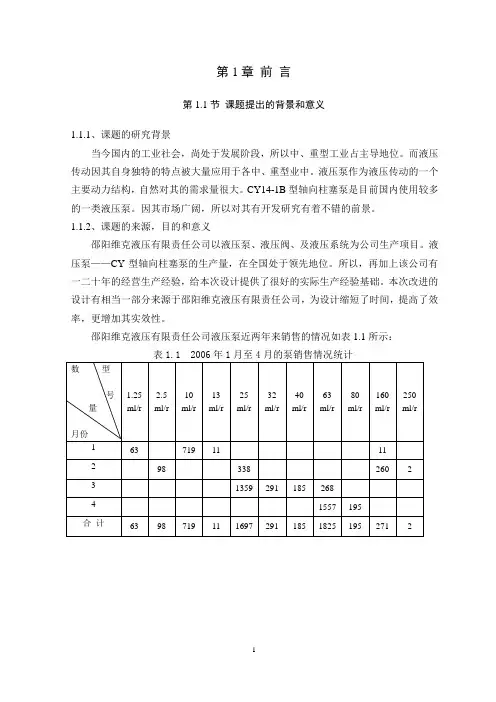

第1章前言第1.1节课题提出的背景和意义1.1.1、课题的研究背景当今国内的工业社会，尚处于发展阶段，所以中、重型工业占主导地位。

而液压传动因其自身独特的特点被大量应用于各中、重型业中。

液压泵作为液压传动的一个主要动力结构，自然对其的需求量很大。

CY14-1B型轴向柱塞泵是目前国内使用较多的一类液压泵。

因其市场广阔，所以对其有开发研究有着不错的前景。

1.1.2、课题的来源，目的和意义邵阳维克液压有限责任公司以液压泵、液压阀、及液压系统为公司生产项目。

液压泵——CY型轴向柱塞泵的生产量，在全国处于领先地位。

所以，再加上该公司有一二十年的经营生产经验，给本次设计提供了很好的实际生产经验基础。

本次改进的设计有相当一部分来源于邵阳维克液压有限责任公司，为设计缩短了时间，提高了效率，更增加其实效性。

邵阳维克液压有限责任公司液压泵近两年来销售的情况如表1.1所示：表1.1 2006年1月至4月的泵销售情况统计续表1.1 2005年全年的泵销售情况统计由表1.1可以看出，25CY14-1B和63CY14-1B销售形势最好，所以如果在这两种型号上进行技术改进，提高其性能，那么泵的销售量一定会更高一些。

本论文研究销售形势最好的63CY14-1B泵的结构和性能，并对其进行改进。

这次改进的目的，是为了配合公司的技术创新，同时也为锻炼自己的设计水平。

小平同志说过：“实践是检验一切理论知识正确性的唯一途径。

”自己在邵阳维克液压有限责任公司工作了将近半年时间，在学校学了四年的基础及专业知识，学得怎么样，通过这次设计的检验，可以找出自己的优缺点。

发扬优点，改正缺点，才能让自己不断的学习、不断的成长，以适应当今迅速发展的社会，而不被淘汰。

质量是企业的第一生命！一个企业要发展，最重要的是公司产品质量能够让用户满意。

公司提高产品的生产效率，增加产品的产量，无非是想降低社会必要劳动时间，以达到降低劳动成本，从而降低商品价格的目的。

由于各公司之间相互竞争，所以都在不断降低价格，但是，由于人力、物力等多方面因素的影响，不可能无限制的降低价格来提高产品的市场竞争力。

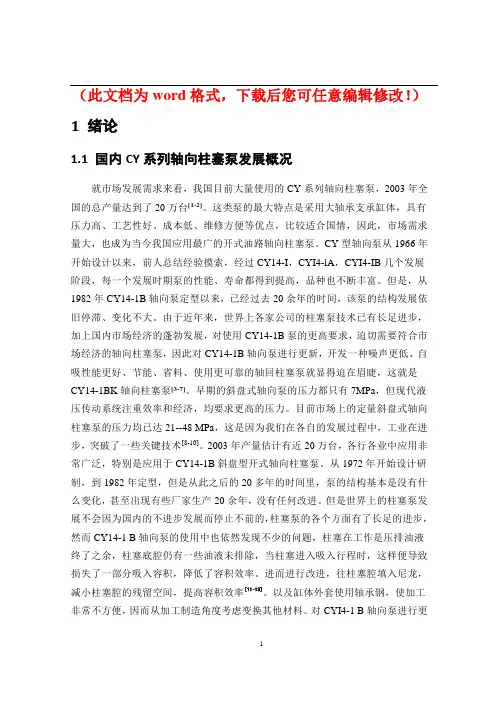

（此文档为word格式，下载后您可任意编辑修改！）1 绪论1.1 国内CY系列轴向柱塞泵发展概况就市场发展需求来看，我国目前大量使用的CY系列轴向柱塞泵，2003年全国的总产量达到了20万台[1-2]。
