焊缝中典型缺陷产生原因分析及控制措施

焊缝中典型缺陷产生原因分析及控制措施课件汇报人：日期:目录CATALOGUE•焊缝缺陷概述•典型焊缝缺陷产生原因分析•控制措施•实际案例分析和操作演示01CATALOGUE焊缝缺陷概述定义：焊缝缺陷是指焊接过程中产生的不符合设计要求的不连续性或不完整性。

外观缺陷：如咬边、焊瘤、凹陷等。

分类内部缺陷：如气孔、裂纹、未熔合等。

焊缝缺陷的定义和分类降低焊接接头强度，影响结构安全。

引起应力集中，加速疲劳断裂。

导致泄漏，影响设备正常运行。

焊缝缺陷的危害预防：通过合理的焊接工艺设计、严格的焊接操作及质量控制，预防焊缝缺陷的产生。

检测：采用无损检测技术，如超声、射线、磁粉等方法对焊缝进行缺陷检测，确保焊接质量。

以上内容仅为课件的概述部分，详细的分析和控制措施需要根据具体的焊缝缺陷类型展开讲解。

在实际教学过程中，可以结合案例、图片、视频等多种手段，使学员更直观地了解焊缝缺陷及其产生原因，掌握相应的控制措施。

焊缝缺陷的预防和检测重要性02CATALOGUE典型焊缝缺陷产生原因分析当焊接材料表面潮湿或存在油污等污染物时，焊接过程中水分或污染物会蒸发产生气体，进而在焊缝中形成气孔。

焊接材料潮湿或污染电流过大时，焊接熔池中的气体来不及逸出，被凝固在焊缝中形成气孔；电流过小时，焊接熔池温度不足，气体溶解度下降，也容易产生气孔。

焊接电流过大或过小焊接速度过快时，熔池存在时间短，气体不易逸出，容易形成气孔。

焊接速度过快焊接速度过快焊接速度过快时，熔渣与熔融金属分离不彻底，容易形成夹渣。

焊丝或焊条角度不当焊丝或焊条与焊接方向夹角过大或过小，会导致熔渣无法顺利浮出熔池，形成夹渣。

焊接电流过小电流过小时，焊接熔池温度低、流动性差，容易产生夹渣。

当焊接接头存在较大的残余应力时，容易导致裂纹的产生。

焊接应力过大焊接过程中，如果氢含量过高，会在焊缝中形成氢致裂纹。

这通常与焊接材料的选用、环境湿度等因素有关。

氢致裂纹由于焊接熔池冷却过程中，热应力与组织应力的共同作用，容易在焊缝或热影响区形成热裂纹。

焊接的六大缺陷及其产生原因、危害、预防措施一、外观缺陷外观缺陷(表面缺陷)是指不用借助于仪器，从工件表面可以发现的缺陷。

常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等，有时还有表面气孔和表面裂纹。

单面焊的根部未焊透等。

A、咬边是指沿着焊趾，在母材部份形成的凹陷或者沟槽，它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。

产生咬边的主要原因：是电弧热量太高，即电流太大，运条速度太小所造成的。

焊条与工件间角度不正确，摆动不合理，电弧过长，焊接次序不合理等都会造成咬边。

直流焊时电弧的磁偏吹也是产生咬边的一个原因。

某些焊接位置( 立、横、仰 )会加剧咬边。

咬边减小了母材的有效截面积，降低构造的承载能力，同时还会造成应力集中，发展为裂纹源。

咬边的预防：矫正操作姿式，选用合理的规范，采用良好的运条方式都会有利于消除咬边。

焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。

B、焊瘤焊缝中的液态金属流到加热缺陷未熔化的母材上或者从焊缝根部溢出，冷却后形成的未与母材熔合的金属瘤即为焊瘤。

焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯)，焊接电源特性不稳定及操作姿式不当等都容易带来焊瘤。

在横、立、仰位置更易形成焊瘤。

焊瘤常伴有未熔合、夹渣缺陷，易导致裂纹。

同时，焊瘤改变了焊缝的实际尺寸，会带来应力集中。

管子内部的焊瘤减小了它的内径，可能造成流动物阻塞。

防止焊瘤的措施：使焊缝处于平焊位置，正确选用规范，选用无偏芯焊条，合理操作。

C、凹坑凹坑指焊缝表面或者反面局部的低于母材的部份。

凹坑多是由于收弧时焊条(焊丝)未作短期停留造成的(此时的凹坑称为弧坑)，仰立、横焊时，常在焊缝反面根部产生内凹。

凹坑减小了焊缝的有效截面积，弧坑常带有弧坑裂纹和弧坑缩孔。

防止凹坑的措施：选用有电流衰减系统的焊机，尽量选用平焊位置，选用合适的焊接规范，收弧时让焊条在熔池内短期停留或者环形摆动，填满弧坑。

D、未焊满未焊满是指焊缝表面上连续的或者断续的沟槽。

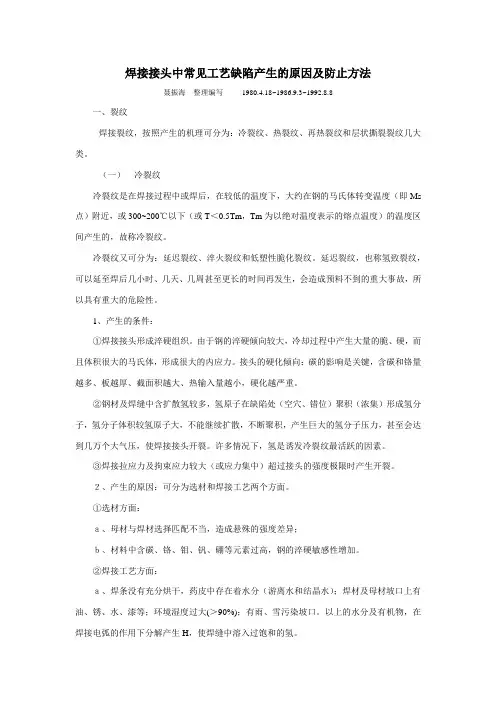

焊接接头中常见工艺缺陷产生的原因及防止方法聂振海整理编写1980.4.18~1986.9.3~1992.8.8一、裂纹焊接裂纹，按照产生的机理可分为：冷裂纹、热裂纹、再热裂纹和层状撕裂裂纹几大类。

（一）冷裂纹冷裂纹是在焊接过程中或焊后，在较低的温度下，大约在钢的马氏体转变温度（即Ms 点）附近，或300~200℃以下（或T＜0.5Tm，Tm为以绝对温度表示的熔点温度）的温度区间产生的，故称冷裂纹。

冷裂纹又可分为：延迟裂纹、淬火裂纹和低塑性脆化裂纹。

延迟裂纹，也称氢致裂纹，可以延至焊后几小时、几天、几周甚至更长的时间再发生，会造成预料不到的重大事故，所以具有重大的危险性。

1、产生的条件：①焊接接头形成淬硬组织。

由于钢的淬硬倾向较大，冷却过程中产生大量的脆、硬，而且体积很大的马氏体，形成很大的内应力。

接头的硬化倾向：碳的影响是关键，含碳和铬量越多、板越厚、截面积越大、热输入量越小，硬化越严重。

②钢材及焊缝中含扩散氢较多，氢原子在缺陷处（空穴、错位）聚积（浓集）形成氢分子，氢分子体积较氢原子大，不能继续扩散，不断聚积，产生巨大的氢分子压力，甚至会达到几万个大气压，使焊接接头开裂。

许多情况下，氢是诱发冷裂纹最活跃的因素。

③焊接拉应力及拘束应力较大（或应力集中）超过接头的强度极限时产生开裂。

２、产生的原因：可分为选材和焊接工艺两个方面。

①选材方面：ａ、母材与焊材选择匹配不当，造成悬殊的强度差异；ｂ、材料中含碳、铬、钼、钒、硼等元素过高，钢的淬硬敏感性增加。

②焊接工艺方面：ａ、焊条没有充分烘干，药皮中存在着水分（游离水和结晶水）；焊材及母材坡口上有油、锈、水、漆等；环境湿度过大(＞90%)；有雨、雪污染坡口。

以上的水分及有机物，在焊接电弧的作用下分解产生H，使焊缝中溶入过饱和的氢。

ｂ、环境温度太低；焊接速度太快；焊接线能量太少。

会使接头区域冷却过快，造成很大的内应力。

ｃ、焊接结构不当，产生很大的拘束应力。

ｄ、点焊处已产生裂纹，焊接时没有铲除掉；咬边等应力集中处引起焊趾裂纹；未焊透等应力集中处引起焊根裂纹；夹渣等应力集中处引起焊缝中裂纹。

史上最全的焊接缺陷产生原因及处理办法焊接缺陷是指焊接过程中出现的质量问题，包括焊接接头的裂纹、孔隙、夹杂物等缺陷。

这些缺陷会影响焊接接头的强度、密封性和耐腐蚀性，因此及时发现并处理焊接缺陷至关重要。

本文将介绍一些常见的焊接缺陷产生原因及相应的处理办法。

1.焊接接头裂纹：原因：（1）热裂纹：焊接过程中，金属在快速冷却过程中产生应力，导致裂纹产生。

（2）冷裂纹：焊接接头长时间在低温环境下使用，受到外部冻结和膨胀引起。

处理办法：（1）控制焊接温度和预热焊件，以减少热应力。

（2）使用低氢焊条或预热焊件，以减少氢原子的进入。

（3）进行适当的回火处理，以减少残余应力。

2.焊接接头孔隙：原因：（1）焊接材料含有气体，如铁锈或涂层。

（2）焊接过程中保护性气体不足。

（3）焊接参数设置不正确，如焊接电流过低或焊接速度过快。

（4）焊接材料含有水分。

处理办法：（1）使用清洁的焊接材料，并确保焊接表面干净。

（2）提供足够的保护气体，以减少氧气和水蒸气的进入。

（3）调整焊接参数，使其适合焊接材料。

（4）在焊接前进行预热，以减少水分含量。

3.焊接接头夹杂物：原因：（1）焊接材料中包含的杂质。

（2）焊接材料与辅助材料的不匹配。

（3）焊接材料的氧化物。

处理办法：（1）使用高纯度的焊接材料，以减少杂质含量。

（2）选用合适的焊接材料和辅助材料，确保它们的化学成分相似。

（3）确保焊接材料没有明显的氧化。

4.焊接接头下沉：原因：（1）焊接时材料太薄，导致热传导速度过快。

（2）焊接过程中温度不均匀分布。

（3）焊接电流过高，引起材料融化。

处理办法：（1）加大焊接电流，以增加热量传输。

（2）调整焊接速度和焊接参数，使其适合焊接材料。

（3）使用合适的焊接材料和辅助材料，以增加熔池的稳定性。

5.焊接接头变形：原因：（1）焊接过程中产生的应力导致材料变形。

（2）焊接过程中热膨胀引起的变形。

处理办法：（1）使用适当的夹具和支撑装置，以减少焊接过程中的应力。

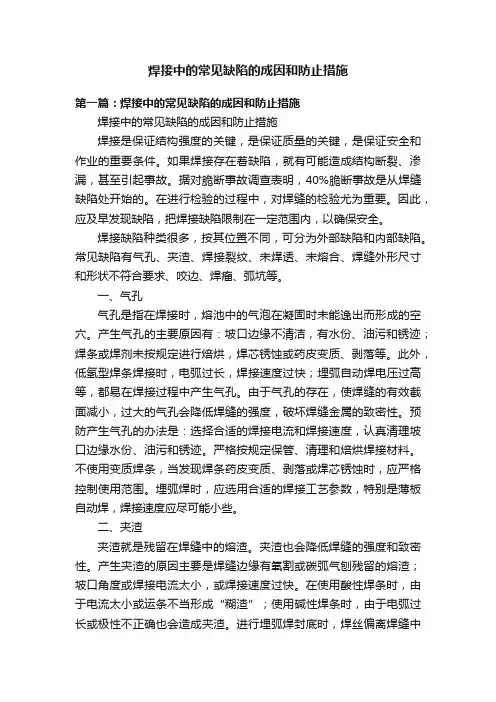

焊接中的常见缺陷的成因和防止措施第一篇：焊接中的常见缺陷的成因和防止措施焊接中的常见缺陷的成因和防止措施焊接是保证结构强度的关键，是保证质量的关键，是保证安全和作业的重要条件。

如果焊接存在着缺陷，就有可能造成结构断裂、渗漏，甚至引起事故。

据对脆断事故调查表明，40%脆断事故是从焊缝缺陷处开始的。

在进行检验的过程中，对焊缝的检验尤为重要。

因此，应及早发现缺陷，把焊接缺陷限制在一定范围内，以确保安全。

焊接缺陷种类很多，按其位置不同，可分为外部缺陷和内部缺陷。

常见缺陷有气孔、夹渣、焊接裂纹、未焊透、未熔合、焊缝外形尺寸和形状不符合要求、咬边、焊瘤、弧坑等。

一、气孔气孔是指在焊接时，熔池中的气泡在凝固时未能逸出而形成的空穴。

产生气孔的主要原因有：坡口边缘不清洁，有水份、油污和锈迹；焊条或焊剂未按规定进行焙烘，焊芯锈蚀或药皮变质、剥落等。

此外，低氢型焊条焊接时，电弧过长，焊接速度过快；埋弧自动焊电压过高等，都易在焊接过程中产生气孔。

由于气孔的存在，使焊缝的有效截面减小，过大的气孔会降低焊缝的强度，破坏焊缝金属的致密性。

预防产生气孔的办法是：选择合适的焊接电流和焊接速度，认真清理坡口边缘水份、油污和锈迹。

严格按规定保管、清理和焙烘焊接材料。

不使用变质焊条，当发现焊条药皮变质、剥落或焊芯锈蚀时，应严格控制使用范围。

埋弧焊时，应选用合适的焊接工艺参数，特别是薄板自动焊，焊接速度应尽可能小些。

二、夹渣夹渣就是残留在焊缝中的熔渣。

夹渣也会降低焊缝的强度和致密性。

产生夹渣的原因主要是焊缝边缘有氧割或碳弧气刨残留的熔渣；坡口角度或焊接电流太小，或焊接速度过快。

在使用酸性焊条时，由于电流太小或运条不当形成“糊渣”；使用碱性焊条时，由于电弧过长或极性不正确也会造成夹渣。

进行埋弧焊封底时，焊丝偏离焊缝中心，也易形成夹渣。

防止产生夹渣的措施是：正确选取坡口尺寸，认真清理坡口边缘，选用合适的焊接电流和焊接速度，运条摆动要适当。

多层焊时，应仔细观察坡口两侧熔化情况，每一焊层都要认真清理焊渣。
