基建配网工程质量验收与评定表(2016版)(台架及低压部分)

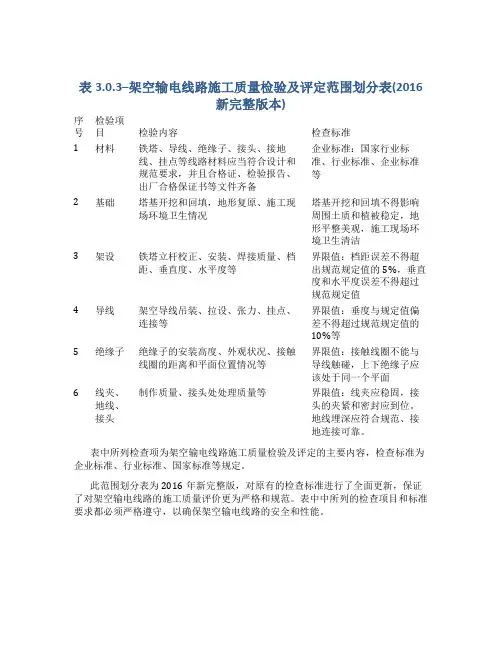

表3.0.3–架空输电线路施工质量检验及评定范围划分表(2016
新完整版本)
序号检验项
目检验内容检查标准
1 材料铁塔、导线、绝缘子、接头、接地
线、挂点等线路材料应当符合设计和
规范要求，并且合格证、检验报告、
出厂合格保证书等文件齐备企业标准：国家行业标准、行业标准、企业标准等
2 基础塔基开挖和回填，地形复原、施工现
场环境卫生情况塔基开挖和回填不得影响周围土质和植被稳定，地形平整美观，施工现场环境卫生清洁
3 架设铁塔立杆校正、安装、焊接质量、档
距、垂直度、水平度等界限值：档距误差不得超出规范规定值的5%，垂直度和水平度误差不得超过规范规定值
4 导线架空导线吊装、拉设、张力、挂点、
连接等界限值：垂度与规定值偏差不得超过规范规定值的10%等
5 绝缘子绝缘子的安装高度、外观状况、接触
线圈的距离和平面位置情况等界限值：接触线圈不能与导线触碰，上下绝缘子应该处于同一个平面
6 线夹、
地线、
接头制作质量、接头处处理质量等界限值：线夹应稳固，接
头的夹紧和密封应到位。

地线埋深应符合规范、接
地连接可靠。

表中所列检查项为架空输电线路施工质量检验及评定的主要内容，检查标准为企业标准、行业标准、国家标准等规定。

此范围划分表为2016年新完整版，对原有的检查标准进行了全面更新，保证了对架空输电线路的施工质量评价更为严格和规范。

表中中所列的检查项目和标准要求都必须严格遵守，以确保架空输电线路的安全和性能。

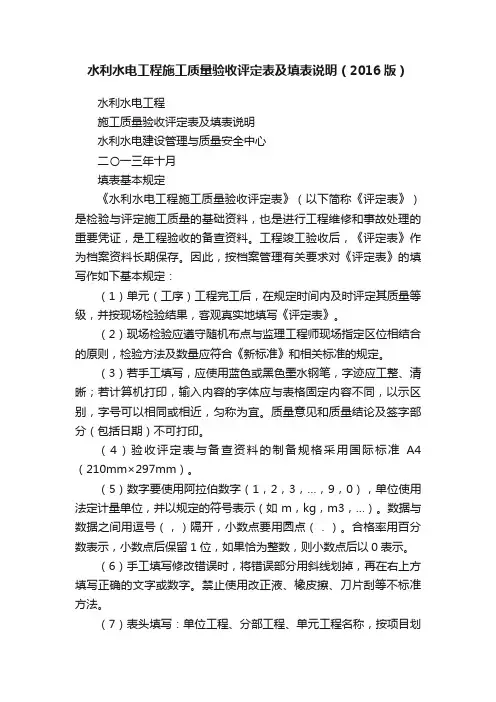

水利水电工程施工质量验收评定表及填表说明（2016版）水利水电工程施工质量验收评定表及填表说明水利水电建设管理与质量安全中心二〇一三年十月填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。

工程竣工验收后，《评定表》作为档案资料长期保存。

因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。

（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。

（3）若手工填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。

质量意见和质量结论及签字部分（包括日期）不可打印。

（4）验收评定表与备查资料的制备规格采用国际标准A4 （210mm×297mm）。

（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m3，…）。

数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。

合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。

（6）手工填写修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。

禁止使用改正液、橡皮擦、刀片刮等不标准方法。

（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。

单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。

“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。

（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。

√
√
3
混凝土电杆组立
基
见表4.4.3
见表B.0.10
√
√
4
钢管电杆组立基来自见表4.4.4见表B.0.11
√
√
4
架线工程
见表C.0.1
√
√
√
1
导线、地线展放
放线段
见表4.5.1
见表B.0.12
√
√
2
导线、地线压接管施工
个
见表4.5.2
见表B.0.13、见表B.0.14
√
√
3
紧线
耐张段
见表4.5.3
见表B.0.15
√
√
4
附件安装
基
见表4.5.4
见表B.0.16
√
√
5
交叉跨越
处
见表4.5.5
见表A.0.5
√
√
5
接地工程
见表C.0.1
√
√
√
1
水平接地装置施工
基
见表4.6.1
见表B.0.17
√
√
2
垂直接地装置施工
基
见表4.6.2
见表B.0.17
√
√
6
线路防护设施
见表C.0.1
√
√
√
1
线路防护设施施工
处
见表4.7.1

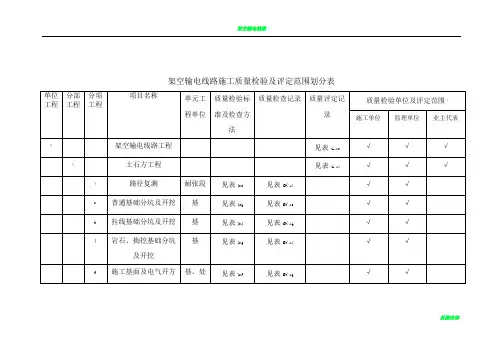

架空输电线路施工质量检验及评定范围划分表
单位工程
分部工程
分项工程
项目名称
单元工程单位
质量检验标准及检查方法
质量检查记录
质量评定记录
质量检验单位及评定范围a
施工单位
监理单位
业主代表

表4.1.1地基与基础工程性能检测项目及评分表4.2.1地基与基础工程质量记录项目及评分表4.3.1地基及基础工程允许偏差项目及评分表4.4.1地基与基础工程观感质量项目及评分表5.1.1混凝土结构工程性能检测项目及评分表5.1.3混凝土结构工程质量记录项目及评分表5.1.5混凝土结构工程允许偏差项目及评分混凝土结构工程观感质量项目及评分表5.2.1钢结构工程性能检测项目及评分表5.2.3钢结构工程质量记录项目及评分表5.2.5钢结构工程允许偏差项目及评分表5.2.7钢结构工程观感质量项目及评分表5.3.1砌体结构工程性能检测项目及评分表5.3.3砌体结构工程质量记录项目及评分表5.3.5砌体结构工程允许偏差项目及评分表5.3.7砌体结构工程观感质量项目及评分屋面工程性能检测项目及评分屋面工程质量记录项目及评分表6.3.1屋面工程允许偏差项目及评分表6.4.1屋面工程观感质量项目及评分表7.1.1装饰装修工程性能检测项目及评分表7.2.1装饰装修工程质量记录项目及评分表7.3.1装饰装修工程允许偏差项目及评分装饰装修工程观感质量项目及评分表8.1.1给水排水及供暖工程性能检测项目及评分表8.1.3给水排水及供暖工程质量记录项目及评分表8.1.5给水排水及供暖工程允许偏差项目及评分表8.1.7给水排水及供暖工程观感质量项目及评分表8.2.1电气工程性能检测项目及评分表8.2.3电气工程质量记录评分表表8.2.5电气工程允许偏差项目及评分表8.2.7电气工程观感质量项目及评分通风与空调工程性能检测项目及评分通风与空调工程质量记录项目及评分通风与空调工程允许偏差项目及评分通风与空调工程观感质量项目及评分电梯安装工程性能检测项目及评分电梯工程质量记录项目及评分表8.4.5电梯工程允许偏差项目及评分表8.4.7电梯工程观感质量项目及评分表8.5.1智能建筑工程性能检测项目及评分表8.5.3智能建筑工程质量记录项目及评分表8.5.5智能建筑工程允许偏差项目及评分智能建筑工程观感质量项目及评分燃气工程性能检测项目及评分表8.6.3燃气工程质量记录项目及评分表8.6.5燃气工程允许偏差项目及评分燃气工程观感质量项目及评分建筑节能工程性能检测项目及评分表9.2.1建筑技能工程质量记录项目及评分。

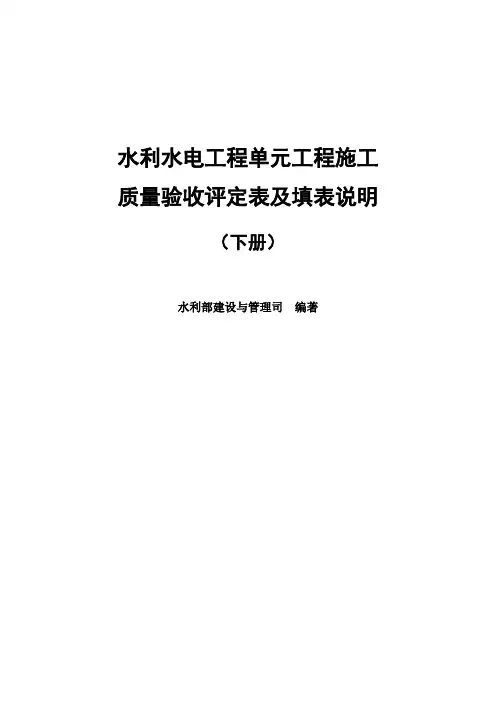

水利水电工程单元工程施工质量验收评定表及填表说明（下册）水利部建设与管理司编著内容提要《水利水电工程单元工程施工质量验收评定表及填表说明》（上、下册）根据《水利水电工程单元工程施工质量验收评定标准》（SL 361—2012～SL 637—2012和SL 638—2013、SL 639—2013）评定标准编制，用于水利水电工程单元工程施工质量验收评定工作使用。

上册主要内容包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程；下册主要内容包括水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程、发电电气设备安装工程和升压变电电气设备安装工程。

本书样表和填表说明基本涵盖了水利水电工程施工质量验收评定所需表格。

本书是水利水电工程建设、施工、监理、质量监督和质量检测等工程技术人员的工具书，也可作为其他领域相关人员的参考用书。

前言为加强水利工程施工质量管理，根据水利部发布的《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关施工规程规范。

水利部建设与管理司组织水利部建设管理与质量安全中心、吉林省水利厅等单位的有关专家编写了《水利水电工程单元工程施工质量验收评定表及填表说明》，便于广大水利水电工程技术人员更好地理解评定标准和实际工作中使用，进一步规范单元工程施工质量验收评定工作。

全书分上、下册，总计539个表格。

上册包括土石方工程51个；混凝土工程68个；地基处理与基础工程52个；堤防工程38个。

下册包括水工金属结构安装工程50个；水轮发电机组安装工程83个；水力机械辅助设备系统安装工程45个；发电电气设备安装工程106个；升压变电电气设备安装工程46个。

逐表编写了填表要求。

本书所列表式为通用表式，有关专业人员在使用时可结合工程实际情况，依据设计文件、合同文件和有关标准规定，对相关内容作适当的增减。

在工程项目中，如有SL 631~SL 639标准尚未涉及的单元工程，其质量标准及评定表格，由建设单位组织设计、施工及监理等单位，根据设计要求和设备生产厂商的技术说明书，制定相应的施工、安装质量验收评定标准，并按照《水利水电工程单元工程施工质量验收评定表及填表说明》中的统一格式（表头、表身、表尾）制定相应质量验收评定、质量检查表格，报相应的质量监督机构核备。

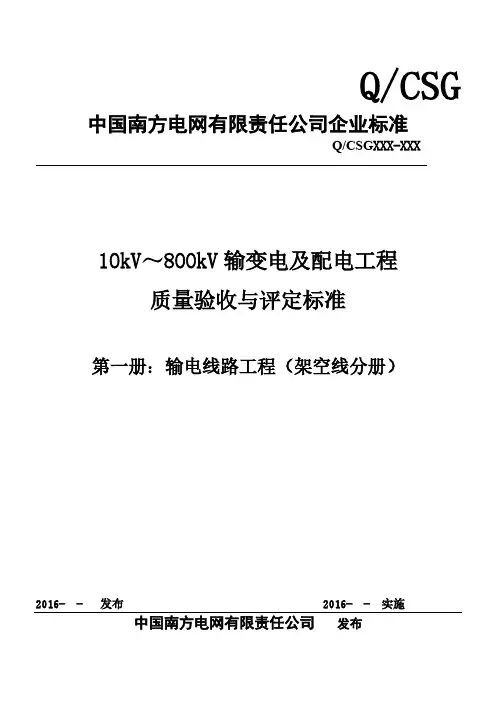

Q/CSG 中国南方电网有限责任公司企业标准Q/CSG XXX-XXX10kV～800kV输变电及配电工程质量验收与评定标准第一册：输电线路工程（架空线分册）2016- - 发布 2016- - 实施中国南方电网有限责任公司发布编委会主任：陈允鹏副主任：于俊岭李庆江委员：刘冬根袁太平谢文景杨德华付冠辉邹庆胡志红蔡希鹏杨俊海冯庆燎何光军编写组组长：刘冬根副组长：袁太平主要编写人员：韦庆留陈鲲林伟强张明伦张弘郑悦徐均成莫肖忠陆英吉陈赞芳陈加逢马勇杨宏姚文学王进万文峰张晓民刘岳东吴峻峰李剑峰主编单位：中国南方电网有限责任公司基建部参编单位：超高压公司，调峰调频公司，广东、广西、云南、贵州、海南电网公司，广州、深圳供电局、广东省输变电工程公司、广西送变电建设公司、云南省送变电工程公司、贵州送变电工程公司、海南送变电工程公司、广东诚誉工程咨询监理有限公司、广东天广工程监理咨询有限公司、深圳市威彦达电力工程监理有限公司、广东威恒输变电工程有限公司、深圳市粤网电力建设发展有限公司、深圳市鹏能投资控股有限公司目次1 总则 (1)2 规范性引用文件 (1)3 术语和定义 (3)4 职责和基本规定及验评范围划分 (4)5 工程施工质量验收与评定等级、量化评价标准 (7)6 工程质量验评标准及检查方法 (10)7 原材料及器材检验 (27)8 表格使用说明 (30)9 表格填写说明 (30)10附则 (32)附录A：复测、分坑、验槽及杆塔号对照表 (33)附录B: 架空输电线路工程分项工程质量验收记录表 (38)附录C：架空送电线路工程分部工程质量验收记录表 (99)附录D：架空送电线路工程单位工程质量验收与评定记录表 (108)附件E：输电线路线路工频参数测试报 (110)前言为落实中国南方电网有限责任公司（以下简称公司）建设“智能、高效、可靠、绿色”电网的战略目标，规范质量过程管理,提升工程实体质量水平，公司基建部在全面分析、研究多年工程质量管理工作的基础上，对工程实体质量量化评价进行深入研究，组织编制了《10kV～800kV输变电及配电工程质量验收与评定标准（2016年版）》。

表4.1.1地基与基础工程性能检测项目及评分表4.2.1地基与基础工程质量记录项目及评分表4.3.1地基及基础工程允许偏差项目及评分表4.4.1地基与基础工程观感质量项目及评分表5.1.1混凝土结构工程性能检测项目及评分表5.1.3混凝土结构工程质量记录项目及评分表5.1.5混凝土结构工程允许偏差项目及评分表5.1.7混凝土结构工程观感质量项目及评分表5.2.1钢结构工程性能检测项目及评分表5.2.3钢结构工程质量记录项目及评分表5.2.5钢结构工程允许偏差项目及评分表5.2.7钢结构工程观感质量项目及评分表5.3.1砌体结构工程性能检测项目及评分表5.3.3砌体结构工程质量记录项目及评分表5.3.5砌体结构工程允许偏差项目及评分表5.3.7砌体结构工程观感质量项目及评分屋面工程性能检测项目及评分屋面工程质量记录项目及评分表6.3.1屋面工程允许偏差项目及评分表7.4.3屋面工程观感质量项目及评分表7.1.1装饰装修工程性能检测项目及评分表7.2.1装饰装修工程质量记录项目及评分表7.3.1装饰装修工程允许偏差项目及评分表7.4.1装饰装修工程观感质量项目及评分表8.1.1给水排水及供暖工程性能检测项目及评分表8.1.3给水排水及供暖工程质量记录项目及评分表8.1.5给水排水及供暖工程允许偏差项目及评分表8.1.7给水排水及供暖工程观感质量项目及评分表8.2.1电气工程性能检测项目及评分表8.2.3电气工程质量记录评分表表8.2.5电气工程允许偏差项目及评分表8.2.7电气工程观感质量项目及评分通风与空调工程性能检测项目及评分通风与空调工程质量记录项目及评分通风与空调工程允许偏差项目及评分通风与空调工程观感质量项目及评分电梯安装工程性能检测项目及评分电梯工程质量记录项目及评分表8.4.5电梯工程允许偏差项目及评分表8.4.7电梯工程观感质量项目及评分表8.5.1智能建筑工程性能检测项目及评分表8.5.3智能建筑工程质量记录项目及评分表8.5.5智能建筑工程允许偏差项目及评分智能建筑工程观感质量项目及评分燃气工程性能检测项目及评分表8.6.3燃气工程质量记录项目及评分表8.6.5燃气工程允许偏差项目及评分燃气工程观感质量项目及评分建筑节能工程性能检测项目及评分表9.2.1建筑技能工程质量记录项目及评分。

查 3.3 交叉跨越距离抽查
3 应核查功能项数
抽查结果 实核查功能项数
符合标准和设计要求功能项数
4.1 线路标识检查
4.2 基础外观检查
观感质量 4.3 杆塔外观检查 验收 4.4 导线外观及弧垂检查
4
4.5 接地装置外观检查
4.6 线路防护设施外观检查
应验收项数
验收结果 实验收制EXCEL表格
Q/CSG 表 1- X.43 分项工程 质量验收结果统计表（线统 1）
工程编号：
Q/ 表 1- X.43
工程名称：
标 段: 标 起止杆塔号： 至
分项工程名称：
分项工程 编号
设计桩（杆）号
量化评价得分
分项工程编号
设计桩 （杆）号
量化评价得分
质量验收结论
签名
施工单位（项目部）
年月日
监理（项目部）
年月日
设计单位
年月日
业主项目部
年月日
工程编号： 起止杆塔号
Q/CSG 表 1- X.49 线路防护设施工程分部工程质量验收记录表
Q/CSG 表 1-X.49
至
施工日期
年月日至年月日
线路亘长
km 杆塔基数
基
验收检查日期
年月日
序号 分项工程名称 量化评价得分 序号
Q/CSG 表 1- X.48 接地工程分部工程质量验收记录表
Q/CSG 表 1- X.48
至
施工日期
年月日至年月日
线路亘长
km
杆塔基数
基
验收检查日期
年月日
序号
分项工程名称
量化评价得分
序号
分项工程名称
量化评价得分
1

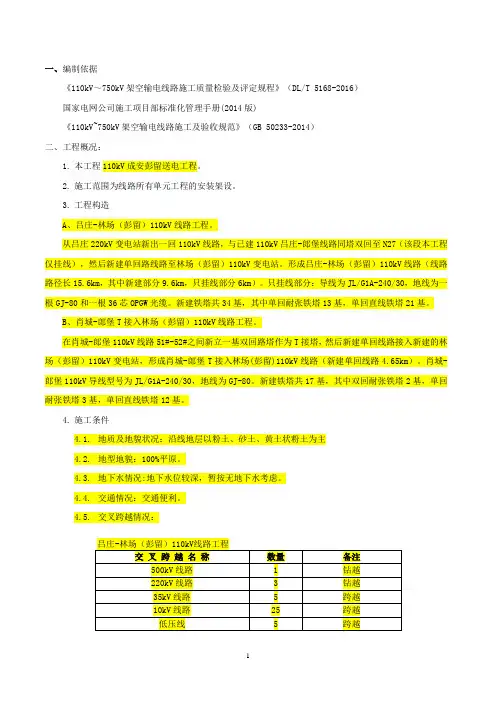

一、编制依据《110kV～750kV架空输电线路施工质量检验及评定规程》（DL/T 5168-2016）国家电网公司施工项目部标准化管理手册(2014版)《110kV~750kV架空输电线路施工及验收规范》（GB 50233-2014）二、工程概况：1.本工程110kV成安彭留送电工程。

2.施工范围为线路所有单元工程的安装架设。

3.工程构造A、吕庄-林场（彭留）110kV线路工程。

从吕庄220kV变电站新出一回110kV线路，与已建110kV吕庄-郎堡线路同塔双回至N27（该段本工程仅挂线），然后新建单回路线路至林场（彭留）110kV变电站。

形成吕庄-林场（彭留）110kV线路（线路路径长15.6km，其中新建部分9.6km，只挂线部分6km）。

只挂线部分：导线为JL/G1A-240/30，地线为一根GJ-80和一根36芯OPGW光缆。

新建铁塔共34基，其中单回耐张铁塔13基，单回直线铁塔21基。

B、肖城-郎堡T接入林场（彭留）110kV线路工程。

在肖城-郎堡110kV线路51#-52#之间新立一基双回路塔作为T接塔，然后新建单回线路接入新建的林场（彭留）110kV变电站，形成肖城-郎堡T接入林场(彭留)110kV线路（新建单回线路4.65km）。

肖城-郎堡110kV导线型号为JL/G1A-240/30，地线为GJ-80。

新建铁塔共17基，其中双回耐张铁塔2基，单回耐张铁塔3基，单回直线铁塔12基。

4.施工条件4.1.地质及地貌状况：沿线地层以粉土、砂土、黄土状粉土为主4.2.地型地貌：100%平原。

4.3.地下水情况:地下水位较深，暂按无地下水考虑。

4.4.交通情况：交通便利。

4.5.交叉跨越情况：肖城-郎堡T接入林场（彭留）110kV线路工程三、施工质量检验评定方式和范围：本线路有两个单位工程，每个单位工程分为六个分部工程；每个分部工程分为若干个分项工程；每个分项工程又分为若干个单元工程，每个单元工程中规定有若干个检查（检验）项目；具体见下表。

3 配电变压器验收3.1 资料验收
3.2 现场验收项目检查
4 10kV户外柱上开关验收
4.2 现场验收项目检查
1 资料验收
2 现场验收项目检查
注：对接箱按开关箱相应项目验收。

6.1 资料验收
6.2 现场验收项目检查
7.1 资料验收
7.2.1 检查设备数量
7.2.2 检查主要部件来源
7.2.3 检查设备质量
7.2.4 交接试验验收
8.1 资料验收
8.2 现场验收项目检查
注：10kV架空线路包括架空裸导线和架空绝缘导线9.1 资料验收
9.2 现场验收项目检查
10.1 资料验收
10.2.1 外部检查
10.2.2 电流、电压回路检查
10.2.3 直流电源回路检查
10.2.4 绝缘检查
10.2.5 继电器检查
10.2.6 备自投版本检查
10.2.7 备自投装置电源检查
10.2.8 备自投装置零漂及采样精度检查
10.2.9 备自投装置开入量检查
10.2.10 备自投装置开出检查
10.2.11 备自投装置功能试验
10.2.12 寄生回路检查
10.2.13 二次回路试验
10.2.14 重要信号试验
10.2.15 与自动化系统及保护信息系统联调
10.2.16 录波回路试验
10.2.17 整组传动开关试验（包括80%直流电压整组传动试验）
10.2.18 投运前检查
10.2.19 带负荷测试及实际动作试验
11.1 资料验收
11.2 现场验收项目检查
12.1 资料验收
12.2 现场验收项目检查
13.1 资料验收
13.2 现场验收项目检查。

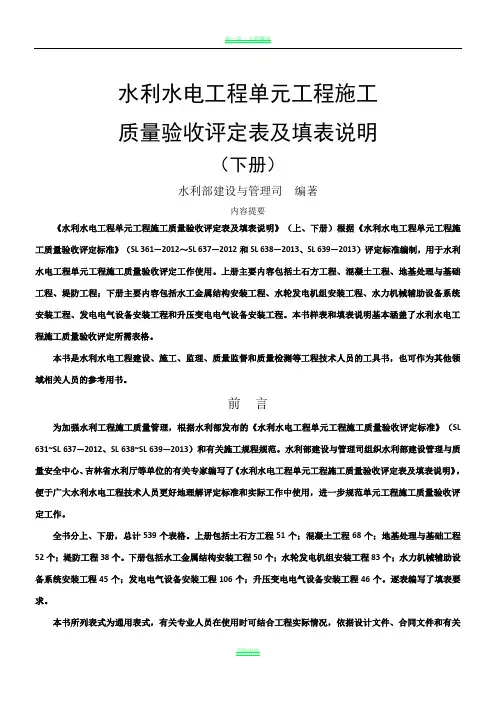

水利水电工程单元工程施工质量验收评定表及填表说明（下册）水利部建设与管理司编著容提要《水利水电工程单元工程施工质量验收评定表及填表说明》（上、下册）根据《水利水电工程单元工程施工质量验收评定标准》（SL 361—2012～SL 637—2012和SL 638—2013、SL 639—2013）评定标准编制，用于水利水电工程单元工程施工质量验收评定工作使用。

上册主要容包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程；下册主要容包括水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程、发电电气设备安装工程和升压变电电气设备安装工程。

本书样表和填表说明基本涵盖了水利水电工程施工质量验收评定所需表格。

本书是水利水电工程建设、施工、监理、质量监督和质量检测等工程技术人员的工具书，也可作为其他领域相关人员的参考用书。

前言为加强水利工程施工质量管理，根据水利部发布的《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关施工规程规。

水利部建设与管理司组织水利部建设管理与质量安全中心、省水利厅等单位的有关专家编写了《水利水电工程单元工程施工质量验收评定表及填表说明》，便于广大水利水电工程技术人员更好地理解评定标准和实际工作中使用，进一步规单元工程施工质量验收评定工作。

全书分上、下册，总计539个表格。

上册包括土石方工程51个；混凝土工程68个；地基处理与基础工程52个；堤防工程38个。

下册包括水工金属结构安装工程50个；水轮发电机组安装工程83个；水力机械辅助设备系统安装工程45个；发电电气设备安装工程106个；升压变电电气设备安装工程46个。

逐表编写了填表要求。

本书所列表式为通用表式，有关专业人员在使用时可结合工程实际情况，依据设计文件、合同文件和有关标准规定，对相关容作适当的增减。

在工程项目中，如有SL 631~SL 639标准尚未涉及的单元工程，其质量标准及评定表格，由建设单位组织设计、施工及监理等单位，根据设计要求和设备生产厂商的技术说明书，制定相应的施工、安装质量验收评定标准，并按照《水利水电工程单元工程施工质量验收评定表及填表说明》中的统一格式（表头、表身、表尾）制定相应质量验收评定、质量检查表格，报相应的质量监督机构核备。

表4.1.1地基与基础工程性能检测项目及评分表4.2.1地基与基础工程质量记录项目及评分表4.3.1地基及基础工程允许偏差项目及评分表4.4.1地基与基础工程观感质量项目及评分表5.1.1混凝土结构工程性能检测项目及评分表5.1.3混凝土结构工程质量记录项目及评分表5.1.5混凝土结构工程允许偏差项目及评分混凝土结构工程观感质量项目及评分表5.2.1钢结构工程性能检测项目及评分表5.2.3钢结构工程质量记录项目及评分表5.2.5钢结构工程允许偏差项目及评分表5.2.7钢结构工程观感质量项目及评分表5.3.1砌体结构工程性能检测项目及评分表5.3.3砌体结构工程质量记录项目及评分表5.3.5砌体结构工程允许偏差项目及评分表5.3.7砌体结构工程观感质量项目及评分屋面工程性能检测项目及评分屋面工程质量记录项目及评分表6.3.1屋面工程允许偏差项目及评分表6.4.1屋面工程观感质量项目及评分表7.1.1装饰装修工程性能检测项目及评分表7.2.1装饰装修工程质量记录项目及评分表7.3.1装饰装修工程允许偏差项目及评分装饰装修工程观感质量项目及评分表8.1.1给水排水及供暖工程性能检测项目及评分表8.1.3给水排水及供暖工程质量记录项目及评分表8.1.5给水排水及供暖工程允许偏差项目及评分表8.1.7给水排水及供暖工程观感质量项目及评分表8.2.1电气工程性能检测项目及评分表8.2.3电气工程质量记录评分表表8.2.5电气工程允许偏差项目及评分表8.2.7电气工程观感质量项目及评分通风与空调工程性能检测项目及评分通风与空调工程质量记录项目及评分通风与空调工程允许偏差项目及评分通风与空调工程观感质量项目及评分电梯安装工程性能检测项目及评分电梯工程质量记录项目及评分表8.4.5电梯工程允许偏差项目及评分表8.4.7电梯工程观感质量项目及评分表8.5.1智能建筑工程性能检测项目及评分表8.5.3智能建筑工程质量记录项目及评分表8.5.5智能建筑工程允许偏差项目及评分智能建筑工程观感质量项目及评分燃气工程性能检测项目及评分表8.6.3燃气工程质量记录项目及评分表8.6.5燃气工程允许偏差项目及评分燃气工程观感质量项目及评分建筑节能工程性能检测项目及评分表9.2.1建筑技能工程质量记录项目及评分。

√
Q/CSG 表 8-7.9 Q/CSG 表 8-5.3
主要 主要
√ √
√ √
√ √ √
√ √
Q/CSG 表 8-7.9 Q/CSG 表 8-7.9 Q/CSG 表 8-5.4
2
佛山供电局基建配网工程质量验收与评定表（2016 版）
台架式变压器/低压台区部分
工程编号
验收单位及验评范围 施工单位 工程名称 性质 班 组 施 工 队 √ √ √ 项 目 部 √ √ √ 公 司 监 理 项 目 部 √ √ √ 业 主 项 目 部 启 委 会 验 收 组 √ √ √
接地工程 台架式变压器安装工程 钢管杆、铁塔组立 混凝土电杆组立 拉线制作安装 横担、金具及绝缘子安装 导、地线展放 导、地线连接 紧线 金具及附件连接安装 电缆敷设 电缆终端头制作安装 变压器台架安装 变压器安装 户外电气设备安装 户外避雷器安装 跌落式熔断器安装 电气试验
主要
√
√
√ √
√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
2
质量验收与评定范围的划分
台架式变压器及低压台区单位工程应按 Q/CSG 表 8-5-1 划分分部工程及分项工程检验项目。各级 验收单位应按下列验评范围进行验收。
Q/CSG 表 8-5-1
工程编号
配网工程施工质量验收与评定范围划分
验收单位及验评范围 施工单位 监 理 项 目 部 √ √ √ √ 业 主 项 目 部 √ √ 启 委 会 验 收 组 √
3
佛山供电局基建配网工程质量验收与评定表（2016 版）
台架式变压器/低压台区部分
3. 4.1.4 观感质量验收应符合合格标准要求。综合评价结论为“好”或“一般”。 3.4.2 不合格级： 3.4.2.1 分部工程中所含分项工程有不合格等级且未整改的。 3.4.2.2 重要的质量控制资料缺少的。 3.4.2.3 地基与基础、主体结构和设备安装等分部工程有关安全及功能的检验和抽样检测结果有不符 合有关规定或要求的。 3.4.2.4 观感质量验收不符合标准或综合评价结论为“差”。 3.5 单位工程质量等级标准： 3.5.1 优良级： 3.5.1.1 单位工程所含分部工程的质量均应验收合格。 3.5.1.2 质量控制资料应完整。 3.5.1.3 主要功能项目的抽查结果应符合相关专业质量验收规范的规定。 3.5.1.4 观感质量验收应符合标准要求。综合评价结论为“好”。 3.5.1.5 工程启动投运一次成功。 3.5.2 合格级： 3.5.2.1 单位工程所含分部工程的质量均应验收合格。 3.5.2.2 质量控制资料应基本完整，重要质量控制资料无缺少。 3.5.2.3 主要功能项目的抽查结果应符合标准的规定。 3.5.2.4 观感质量验收应符合标准要求。综合评价结论为“一般”。 3.5.2.5 所属设备及其系统或试运行应正常，并已签字验收。 3.6 观感质量综合评价： 3.6.1 “好”： 3.6.1.1 所检查项目符合设计和验收标准规定。 3.6.1.2 外观整齐美观，色泽均匀一致，线条平直，棱角分明，尺寸、位置正确，表面平直光滑、整 洁，图案清晰悦目，质地密实坚固，工艺做法规范，无缺陷。 3.6.2 “一般”： 3.6.2.1 所检查项目符合设计和验收标准规定。 3.6.2.2 色泽基本均匀一致，表面基本平直光滑，工艺做法规范，无明显缺陷，个别地方有瑕疵。 3.6.3 “差”： 有下列情况之一的，评定为“差”级： 3.6.3.1 所检查项目基本符合设计和验收标准规定，个别检查点有不符合标准规定的要求。 3.6.3.2 所检查项目不符合设计和验收标准规定。 3.7 不合格项目处理及处理后的质量评定： 3.7.1 经返工重做或更换设备的分项工程，应重新按本标准规定进行验收。 3.7.2 经有资质的检测单位检测鉴定能够达到设计要求的分项工程，应按本标准规定予以验收评定。 3.7.3 经有资质的检测单位检测鉴定达不到设计要求、但经原设计单位核算认可能够满足结构安全和 使用功能的分项工程，可予以验收，但涉及该分项工程的单位工程不得评为优良。 3.7.4 经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术 处理方案进行验收，但涉及该分部工程的单位工程不得评为优良。 3.8 通过返修或加固处理仍不能满足安全使用要求的分部工程、单位工程，严禁验收。

南网10kV～800kV输变电及配电工程质量验收与评定标准(2016年输电工程篇(架空线部分)为了方便计算、统计特编制EXCEL表格本工作薄中包含30多个检查记录工作表（从Q/CSG表1-X.1路径复测记录表(线记1至Q/ CSG 表 1- X.42 线路通道林木障碍清理检查记录表( 线防 2) 都齐全)由于上传网站只显示第一个工作表不能显示其他工作表所以将其他工作表截图放在第一个工作表以方便网上查看（如需分部工程、单位工程质量验收记录表EXCEL版点击进入我的百度文库下载）Q/CSG表1-X.1路径复测记录表(线记1)工程编号： 110kV秀上Ⅰ、Ⅱ线34#-37#段移改工程注 1：d1 d2，，分别为压前钢管和铝管的外径；注 2：1、2 为压后铝管分别两处各自的压接长度；注 1：d1 d2，，分别为压前钢管和铝管的外径；注 2：外观检查包括管弯曲、裂纹等项目。

注 3：压后推荐值，钢管为 mm，铝管为 mm。

呼称高塔全高送侧中受侧分值得分1关键5左或上 中右或下7重要5左或上中 右或下其它54312一般5543第1 个档距中间档距与接续管或补修管出口距离15一般5有效分值实际得分金具规格、数量符合设计要求设计值：-30≤a＜-21 或 21＜a≤30-12≤a≤12-21≤a＜-12 或 12＜a≤21不小于 0.5m ±1.5% L ±3.0% L -10≤a＜-7 或 7＜a≤105绝缘避雷线放电间隙mm±2Q/CSG 表 1- X.31 导地线附件安装施工 分项工程质量验收记录(线线 5)设计桩号27施工日期年 月 日38.7检查日期年 月 日施工单位检查结果工程编号：110kV 秀上Ⅰ、Ⅱ线34#-37#段移改工程 Q/CSG 表 1- X.311B2W2-J1杆塔型式035#3跳线连板及并沟线夹连接关键5实体质量量化评价检查(检验)项目性质评价标准(允许偏差)2对杆塔最小间隙mm关键符合设计要求5序号符合 GB50233－2014 第8.6.15 条规定4开口销及弹簧销关键 5符合 GB50233－2014 第8.6.7 条规定符合 GB50233－2014 第8.6.14 条规定跳线弧垂m一般符合设计要求5螺栓穿向及紧固符合设计及要求设计值：跳线制作重要 5绝缘子的规格、数量65关键符合设计要求5 9连续上（下）山处杆塔一般5悬垂绝缘子串倾斜偏差符合设计规定5°(最大 200mm)10符合 GB50233－2014 第8.6.10 条规定预绞丝护线条安装一般511防震锤及阻尼线安装距mm 一般8铝包带缠绕 符合 GB50233－2014第 8.6.9 条规定评价等级 量化评价得分率13屏蔽环、均压环绝缘间隙mm一般14间隔棒安装一般-4≤a≤4-7≤a＜-4 或 4＜a≤7验收单位质量验收结论签名验收单位年 月 日班组年 月 日备注L 为次档距施工队年 月 日项目部年 月 日监理（如需分部工程质量验收记录表EXCEL版点击进入我的百度文库下载）。

单位工程核查评分汇总单位工程（结构工程）质量评价结果地基与基础工程性能检测项目及评分地基与基础工程质量记录项目及评分地基与基础工程允许偏差项目及评分地基与基础工程观感质量项目及评分混凝土结构工程性能检测项目及评分混凝土结构工程质量记录项目及评分混凝土结构工程允许偏差项目及评分混凝土结构工程观感质量项目及评分钢结构工程性能检测项目及评分钢结构工程质量记录项目及评分钢结构工程允许偏差项目及评分钢结构工程观感质量项目及评分砌体结构工程性能检测项目及评分砌体结构工程质量记录项目及评分砌体结构工程允许偏差项目及评分砌体结构工程观感质量项目及评分屋面工程性能检测项目及评分屋面工程质量记录项目及评分屋面工程允许偏差项目及评分屋面工程观感质量项目及评分装饰装修工程性能检测项目及评分装饰装修工程质量记录项目及评分装饰装修工程允许偏差项目及评分装饰装修工程观感质量项目及评分给水排水及供暖工程性能检测项目及评分给水排水及供暖工程质量记录项目及评分给水排水及供暖工程允许偏差项目及评分给水排水及供暖工程观感质量项目及评分电气工程性能检测项目及评分电气工程质量记录项目及评分电气工程允许偏差项目及评分电气工程观感质量项目及评分电梯工程性能检测项目及评分电梯工程质量记录项目及评分电梯工程允许偏差项目及评分电梯工程观感质量项目及评分注：电梯、自动扶梯、人行道应每台梯单独评价。

智能建筑工程性能检测项目及评分智能建筑工程质量记录项目及评分智能建筑工程允许偏差项目及评分智能建筑工程观感质量项目及评分建筑节能工程性能检测项目及评分建筑节能工程质量记录项目及评分建筑节能工程允许偏差项目及评分建筑节能工程观感质量项目及评分。

主要
√
√
√
√
√
Q/CSG表8-7.9
4
电气试验
√
√
Q/CSG表8-5.4
1
变压器试验
主要
√
√
√
√
√
Q/CSG表8-7.10
2
避雷器试验
主要
√
√
√
√
√
Q/CSG表8-7.11
3
接地网试验
主要
√
√
√
√
√
Q/CSG表8-7.11
6
通信及配网自动化安装工程
√
√
√
√
√
Q/CSG表8-6.0
1
通信安装工程
√
√
Q/CSG表8-6.1
~ Q/CSG表8-7.24-4
08
接地工程
主要
√
√
√
√
√
Q/CSG表8-7.20
2
电缆线路安装工程
√
√
Q/CSG表8-2.2
1
电缆支架安装
主要
√
√
√
√
Q/CSG表8-7.4
2
电缆桥架安装
主要
√
√
√
√
Q/CSG表8-7.4
3
电缆分支箱安装
主要
√
√
√
√
Q/CSG表8-7.9
4
电缆敷设
主要
√
√
√
√
Q/CSG表8-7.4
√
√
√
Q/CSG表8-7.29-1
Q/CSG表8-7.29-2
13
外墙面装饰
主要

4 检查熔断器额定电流与变压器容量匹配
四 接地刀闸、隔 1 绝缘支撑件应无裂纹、破损及脏污
离开关
2 合闸时接触紧密，分闸时应有不小于200mm 的空气间隙
3 各部件安装应牢靠，接地端应可靠接地。
4 引线连接应良好，与各部件间距应符合规范要求
5 接地刀闸应有挂锁装置，挂上锁后可阻止操作把手插入操作孔
6 接地刀闸与接地线（保护通道）连接良好，截面（通流容量）符合要求
五 操作
1 五防功能正常、可靠。
2 开关、接地刀闸、隔离开关各种状态指示正确
3 手动、电动分合闸正常，操作机构动作平稳，无卡阻等异常情况
4 若为SF6 负荷开关柜，应检查气压表的压力在正常范围内（绿色范围内）
六 二次回路及仪 1 二次回路连接正确牢固、可靠、规范，编号字迹清晰且不易脱色
表
2 若开关柜之间有电气联锁,应检查其联锁功能是否满足要求
3 仪表选型（主要是量程）符合要求，指示正常
七 对于将投入电 1 远方/就地转换功能正常
操的开关柜 2 就地电动分合闸正常
八 带电指示器 1 外观完好，无破损
2 动作正确，指示清晰
九 避雷器
1 完好，无破损、裂纹。三相避雷器的型号规格一致且符合设计要求
2 安装排列整齐，高低一致
3 铜引线截面：不小于25ｍ㎡
十二 配电自动化相 1 检查辅助接点，开关至少两组常开两组常闭，接地刀闸至少一组常开一组常闭
关检查
2 故障指示器满足相间短路、单相故障接地指示要求，具有开关量输出功能
十三 柜内其他检查
1
导体相间及对地距离：相间或相对地≥125mm，至金属门≥150mm，至传动部分≥ 130mm
2 柜内母排相色标志清晰；电缆头相色标志与母排相色标志要对应、正确、清晰
