1-1制图基本规定复习旧课1、图样的定义导入新课由图样定义知识引入讲授新课GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。
一、图纸幅面和格式1、图纸幅面要采用国家标准规定的幅面尺寸B×L2、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。
图框有两种格式：不留装订边和留装订边。
同一产品中所以图样均应采用同一种格式。
2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。
为了使图样复制和缩微摄影时定位方便，应在图纸各边长二、比例（GB/T4457.4-2002）1、术语比例：图形与其实物相应要素的线性尺寸之比。
1、原值比例比值为1的比例，即1:1；2、放大比例比值大于1的比例，如2:1等；3、缩小比例比值小于1的比例，如1:2等。
2、比例系列3、标注方法4、选择比例的原则三、字体（GB/T4457.4-2002）1、基本要求1、书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐；2、字体高度（h）的公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20按照2的比率递增（字宽与字高之比为2:3，字高代表字体的号数）；3、汉字应写成长仿宋体，汉字的高度h不应小于3.5mm，4、字母和数字分A型和B 型；5、字母和数字可以写成斜体和直体；6、用作指数、分数、极限偏差、注角等的数字和字母，一般应采用小一号的字体。
2、字体示例四、图线（GB/T4457.4—2002）1、基本线型（表1-4）2、图形的尺寸图线分粗、细两种。
粗线的宽度d可在0.5~~2mm之间选择，细线的宽度为b/2。
3、图线的应用（表1-4）4、图线的画法1、间隙除非另有规定，两条平行线之间的最小间隙不得小于00.7mm。

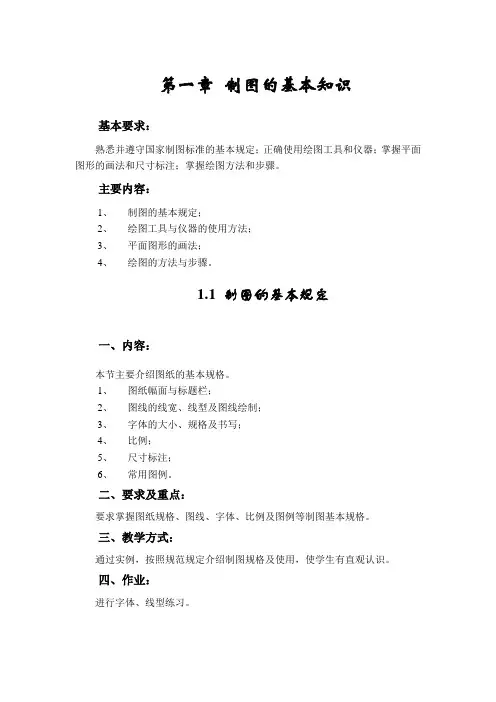

第一章制图的基本知识基本要求：熟悉并遵守国家制图标准的基本规定；正确使用绘图工具和仪器；掌握平面图形的画法和尺寸标注；掌握绘图方法和步骤。
主要内容：1、制图的基本规定；2、绘图工具与仪器的使用方法；3、平面图形的画法；4、绘图的方法与步骤。
1.1 制图的基本规定一、内容：本节主要介绍图纸的基本规格。
1、图纸幅面与标题栏；2、图线的线宽、线型及图线绘制；3、字体的大小、规格及书写；4、比例；5、尺寸标注；6、常用图例。
二、要求及重点：要求掌握图纸规格、图线、字体、比例及图例等制图基本规格。
三、教学方式：通过实例，按照规范规定介绍制图规格及使用，使学生有直观认识。
四、作业：进行字体、线型练习。
1.1 制图的基本规定主要内容：1、所用规范；2、图纸幅面与标题栏；3、图线；4、比例；5、尺寸标注。
一、建筑制图国家标准：共有六种，包括：《房屋建筑制图统一标准》（GB/T50001-2001）、《总图制图标准》（GB/T50103-2001）、《建筑制图标准》（GB/T50104-2001）、《建筑结构制图标准》（GB/T50105-2001）、《给水排水制图标准》（GB/T50106-2001）、《暖通空调制图标准》（GB/T50114-2001）。
按GB/T-50001-2001介绍制图的基本规定。
二、图纸幅面与标题栏1、图纸幅面指图纸尺寸规格的大小；图框是指在图纸上绘图范围的界线。
A0、A1、A2、A3、A4幅面及图框尺寸见表1-1、图1-1。
表1-1 幅面及图框尺寸（mm）图1-1 A0~A3横式幅面图1-2 A0~A3立式幅面图1-3 A4立式幅面2、图纸标题栏和会签栏图纸标题栏和会签栏的尺寸、格式图1-4、1-5所示。
三、图线1、线宽与线型建筑工程图采用不同的线型与线宽的图线绘制而成，见表1-3。
所有线型的图线的宽度（b）宜从下列线宽系列中选取：2.0、1.4、1.0、0.7、0.5、0.35mm。
