1 工 程 制 图复习题参考答案
一、填空题：
1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。
2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。
3．多面正投影图 是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。
②点的 正面投影 与点的 侧面投影 的连线垂直于OZ轴。③点的 水平投影
到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线
。
6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。
7. 空间两直线互相平行，则它们的 同面投影也一定平行 。
8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。
深圳信息职业技术学院
教案
2013年/2014 年第2学期
课程名称 《工程制图》
课程类别 专业必修课
任课班级 13电脑艺术3-4班
任课教师 李将来
教师所属系部 数字媒体学院
二Ｏ一四年二月二十二日
深圳信息职业技术学院 教案
第 2 页 共 6 页 课程 《工程制图》
课题 制图的基本知识
周次 2 时数 2 授课班级 13电脑艺术3-4班
教学目的及要求：
1、知识目标与要求
（1）了解建筑制图国家标准中基本规定的具体内容和使用条件；
2、技能目标与要求
掌握建筑装饰制图的基本知识和技能，包括：
（1） 制图工具和仪器
（2） 制图方法
（3） 制图基本标准及运用
（4） 几何作图
3、方法能力目标与要求
（1）熟悉绘图工具和仪器的使用方法；
（2）掌握制图的一般步骤。
4、职业素养目标与要求
（1）培养严谨、细致、负责任的工作态度；
（2）培养主动参与、团队协作的集体意识；
（3）培养科学文明、积极向上的职业道德
教学重点：
制图的基本标准及运用
教学难点：
几何作图
教学方法：
案例教学法；
实验仪器及教具：
多媒体教学平台
绘图器具，如丁字尺、三角板、圆规、绘图用笔、比例尺等。 深圳信息职业技术学院 教案
第 3 页 共 6 页
教 学 过 程 备 注
一、教学导入（10分钟）
1.开设这门课程的目的、意义与重要性；
2. 本课程的学习方法；
3.本课程的学习要求、考核方法
二、主要内容讲解（30分钟）
1.制图工具和仪器（图版、丁字尺和三角板；圆规和分规、比例尺；铅笔、绘图墨水笔）
2.制图方法（制图准备工作；画底稿图；加深）
3.制图基本标准及运用（图幅、图线、字体、比例）
4. 几何作图（线段的等分；圆周的等分；圆弧连接；四心法画椭圆；斜度的作图方法）
1
课程教案
课程名称：机械制图与CAD
课程代码：0340213
授课对象：年级12专业机械设计制造及自动化层次：本科
授课教师：李兆瑞
教师职称：高级
课 型：专业必修
学 时：4 学 时/周 合计:56学时
教材名称：机械制图(高等工科院校规划教材) 高雪强主编
开课系部：机电工程系
教学日期: 2012 年—2013 年学年第1 学期 2 广 东 技 术 师 范 学 院 天 河 学 院
教 案
2012 年9月 日第 周
第一章 制图的基本知识和技能
本章教学目的及基本要求：
通过本章的学习，能够正确使用绘图工具，初步了解国家标准《机械制图》的基本规定。掌握几何图形的画法和绘图的步骤以和方法。
本章教学内容的重点和难点：
一、本章重点：
1．掌握国家标准《机械制图》的基本规定；
2．绘图工具的正确使用；
3．平面图形的分析与作图；
4．掌握圆弧连接的方法和步骤。
二、本章难点：
1．尺寸的标注；
2．圆弧连接。
本章教学内容的深化和拓宽：
养成良好的习惯，严谨的工作作风
本章教学方法、方式：
讲授法，演示法教学、习题集作业、手工绘图
本章主要参考资料： 1. 机械制图（第六版）大连理工大学编
高等教育出版社出版
2. 机械制图（第三版）刘力主编
高等教育出版社出版
3. 画法几何学（第六版）大连理工大学编
高等教育出版社出版
3 广 东 技 术 师 范 学 院 天 河 学 院
单 元 教 案 首 页
2012年 9 月 日第 1 周
课题： 第一节 国家标准的基本规定 课次： 1
教 案

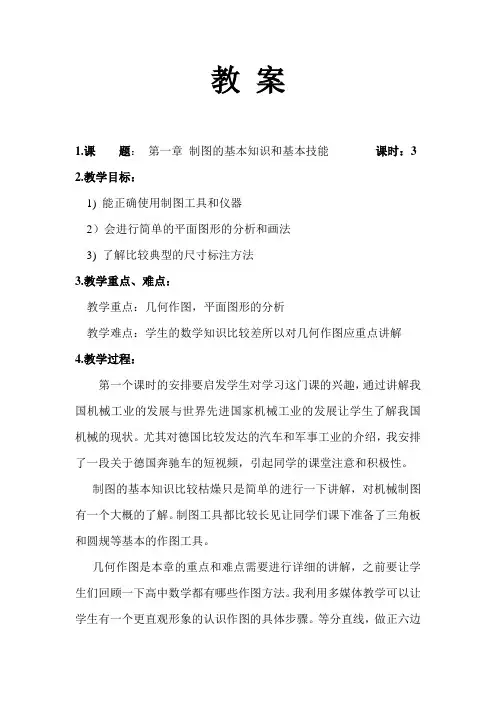

1.课 题： 第一章 制图的基本知识和基本技能 课时：3
2.教学目标：
1) 能正确使用制图工具和仪器
2）会进行简单的平面图形的分析和画法
3) 了解比较典型的尺寸标注方法
3.教学重点、难点：
教学重点：几何作图，平面图形的分析
教学难点：学生的数学知识比较差所以对几何作图应重点讲解
4.教学过程：
第一个课时的安排要启发学生对学习这门课的兴趣，通过讲解我国机械工业的发展与世界先进国家机械工业的发展让学生了解我国机械的现状。尤其对德国比较发达的汽车和军事工业的介绍，我安排了一段关于德国奔驰车的短视频，引起同学的课堂注意和积极性。
制图的基本知识比较枯燥只是简单的进行一下讲解，对机械制图有一个大概的了解。制图工具都比较长见让同学们课下准备了三角板和圆规等基本的作图工具。
几何作图是本章的重点和难点需要进行详细的讲解，之前要让学生们回顾一下高中数学都有哪些作图方法。我利用多媒体教学可以让学生有一个更直观形象的认识作图的具体步骤。等分直线，做正六边形，和斜度的画法进行演示。对圆弧的连接我出了一道例题让学生上讲台进行作图，寻找作图的规律让学生自己发现问题，提出问题。我再进行一一讲解。并启发一题多解，开阔学生思路，培养和发挥学生的创造性。
平面图形的尺寸只要是让学生多了解机械尺寸标注的几个典型方法为此需准备了几张尺寸标注完整的机械图样。
5.课后小结：
我觉得上课以探索为主，激发学生积极的学习态度，但在趣闻性上还欠缺一些。如果时间充裕的花可以多给学生放一些关于机械方面的图片和短视频激发学生学习的兴趣。
