单片机汇编语言查表实例

单片机汇编语言查表实例

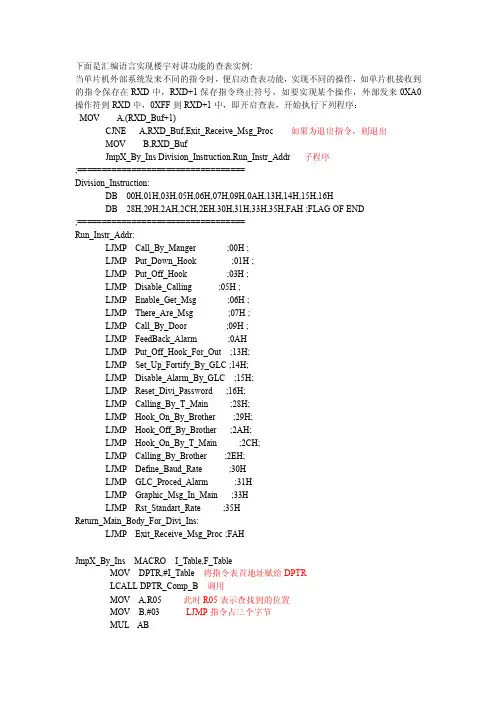

下面是汇编语言实现楼宇对讲功能的查表实例:当单片机外部系统发来不同的指令时，便启动查表功能，实现不同的操作，如单片机接收到的指令保存在RXD中，RXD+1保存指令终止符号，如要实现某个操作，外部发来0XA0操作符到RXD中，0XFF到RXD+1中，即开启查表，开始执行下列程序：MOV A,(RXD_Buf+1)CJNE A,RXD_Buf,Exit_Receive_Msg_Proc如果为退出指令，则退出MOV B,RXD_BufJmpX_By_Ins Division_Instruction,Run_Instr_Addr子程序;==================================Division_Instruction:DB00H,01H,03H,05H,06H,07H,09H,0AH,13H,14H,15H,16HDB28H,29H,2AH,2CH,2EH,30H,31H,33H,35H,FAH;FLAG OF END;==================================Run_Instr_Addr:LJMP Call_By_Manger;00H;LJMP Put_Down_Hook;01H;LJMP Put_Off_Hook;03H;LJMP Disable_Calling;05H;LJMP Enable_Get_Msg;06H;LJMP There_Are_Msg;07H;LJMP Call_By_Door;09H;LJMP FeedBack_Alarm;0AHLJMP Put_Off_Hook_For_Out;13H;LJMP Set_Up_Fortify_By_GLC;14H;LJMP Disable_Alarm_By_GLC;15H;LJMP Reset_Divi_Password;16H;LJMP Calling_By_T_Main;28H;LJMP Hook_On_By_Brother;29H;LJMP Hook_Off_By_Brother;2AH;LJMP Hook_On_By_T_Main;2CH;LJMP Calling_By_Brother;2EH;LJMP Define_Baud_Rate;30HLJMP GLC_Proced_Alarm;31HLJMP Graphic_Msg_In_Main;33HLJMP Rst_Standart_Rate;35HReturn_Main_Body_For_Divi_Ins:LJMP Exit_Receive_Msg_Proc;FAHJmpX_By_Ins MACRO I_Table,F_TableMOV DPTR,#I_Table将指令表首地址赋给DPTRLCALL DPTR_Comp_B调用MOV A,R05此时R05表示查找到的位置MOV B,#03LJMP指令占三个字节MUL ABMOV DPTR,#F_Table将功能地址赋给DPTR,加上要跳转的位置JMP@A+DPTR找到相应的LJMP子程序，开始执行ENDM;=============================DPTR_Comp_B:;INPUT INSTRUCTION CODE,RETURN R7---INSTRUCTION SEQUENCEMOV R05,#0从头开始查表Comp_Next_DPTR:CLR AMOVC A,@A+DPTR将指令表首地址赋给ACJNE A,B,Chk_End_Flag此时B为接收的指令，如A0H,不相等，跳转，如果找到，则退出SJMP Exit_DPTR_CompChk_End_Flag:CJNE A,#FAH,Comp_INC_DPTR A不是跳出指令，跳转，往下查表SJMP Exit_DPTR_CompComp_INC_DPTR:INC DPTR位置加1INC R05SJMP Comp_Next_DPTR查找下一个Exit_DPTR_Comp:RET;=====================================。

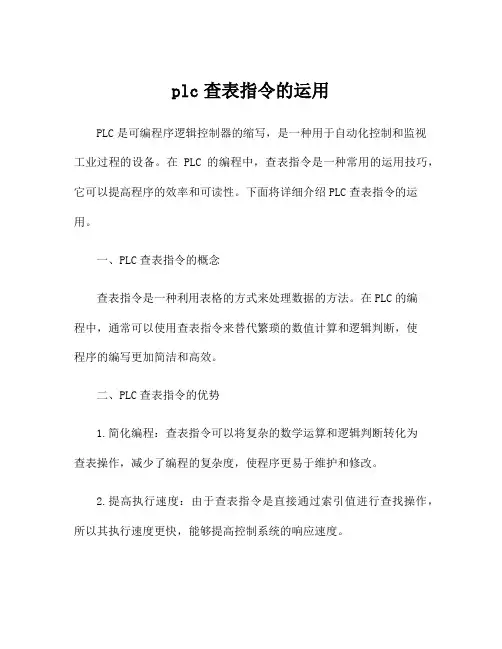

plc查表指令的运用

plc查表指令的运用

plc查表指令的运用PLC是可编程序逻辑控制器的缩写，是一种用于自动化控制和监视工业过程的设备。

在PLC的编程中，查表指令是一种常用的运用技巧，它可以提高程序的效率和可读性。

下面将详细介绍PLC查表指令的运用。

一、PLC查表指令的概念查表指令是一种利用表格的方式来处理数据的方法。

在PLC的编程中，通常可以使用查表指令来替代繁琐的数值计算和逻辑判断，使程序的编写更加简洁和高效。

二、PLC查表指令的优势1.简化编程：查表指令可以将复杂的数学运算和逻辑判断转化为查表操作，减少了编程的复杂度，使程序更易于维护和修改。

2.提高执行速度：由于查表指令是直接通过索引值进行查找操作，所以其执行速度更快，能够提高控制系统的响应速度。

3.提高程序的可读性：通过查表指令，可以将数据和对应的处理逻辑分离，使程序更加易读、易懂、易维护。

三、PLC查表指令的应用场景1.数学运算：在一些复杂的数学运算中，比如三角函数、开方、幂运算等，可以通过查表指令来替代，减少CPU的运算压力，提高执行速度。

2.数据转换：在不同的数据格式之间进行转换，比如将模拟量信号转换为百分比、0-10V转换为0-100等，可以使用查表指令来完成。

3.逻辑判断：在一些复杂的逻辑判断中，如根据输入信号的组合进行决策，可以使用查表指令来实现，简化程序的逻辑结构。

四、PLC查表指令的使用步骤1.定义查找表：首先需要根据实际需求，定义一个查找表，用于存储输入值和对应的输出值。

2.索引计算：根据输入值，计算出对应的索引值，用于在查找表中进行查找。

3.查表操作：根据索引值，在查找表中查找对应的输出值，将其作为结果输出。

4.输出结果：将查找表中查找到的结果，作为PLC的输出，用于后续的控制操作。

五、PLC查表指令的编程实例以一个温度控制系统为例，设定的工作温度范围为20℃~80℃，需要将读取到的模拟量信号转换为对应的百分比，并根据百分比控制对应的输出。

1.定义查找表：根据温度范围和对应的百分比关系，定义一个查找表如下：温度(℃)百分比(%)20 030 2540 5050 7560 10070 12580 1502.索引计算：根据输入的温度值，计算出对应的索引值。

单片机的查表程序

单片机的查表程序

在单片机开发过程中.一些非线性的控制过程。

最适合做一个表格来。

时时改变系统的参数。

达到控制的目的.最常的如产生正弦的的程。

就是建一个大的数组时时改变输出的8位字节送给外部DA。

由DA生成一个完整的正弦波。

当然了。

LED显示也是一个例子。

通过建一个数组来实现段码的点亮点灭。

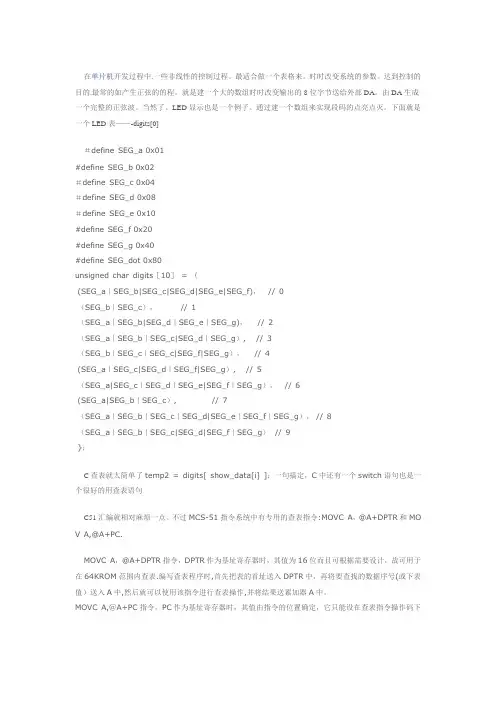

下面就是一个LED表——-digits[0]＃define SEG_a 0x01#define SEG_b 0x02＃define SEG_c 0x04＃define SEG_d 0x08＃define SEG_e 0x10#define SEG_f 0x20#define SEG_g 0x40#define SEG_dot 0x80unsigned char digits［10］= ｛(SEG_a｜SEG_b|SEG_c|SEG_d|SEG_e|SEG_f)， // 0（SEG_b｜SEG_c）， // 1（SEG_a｜SEG_b|SEG_d｜SEG_e｜SEG_g)， // 2（SEG_a｜SEG_b｜SEG_c|SEG_d｜SEG_g）, // 3（SEG_b｜SEG_c｜SEG_c|SEG_f|SEG_g）， // 4(SEG_a｜SEG_c|SEG_d｜SEG_f|SEG_g）, // 5（SEG_a|SEG_c｜SEG_d｜SEG_e|SEG_f｜SEG_g）， // 6(SEG_a|SEG_b｜SEG_c）, // 7（SEG_a｜SEG_b｜SEG_c｜SEG_d|SEG_e｜SEG_f｜SEG_g）， // 8（SEG_a｜SEG_b｜SEG_c|SEG_d|SEG_f｜SEG_g） // 9}；C查表就太简单了temp2 = digits[ show_data[i] ]；一句搞定，C中还有一个switch语句也是一个很好的用查表语句C51汇编就相对麻烦一点。

不过MCS-51指令系统中有专用的查表指令:MOVC A，@A+DPTR和MO V A,@A+PC.MOVC A，@A+DPTR指令，DPTR作为基址寄存器时，其值为16位而且可根据需要设计，故可用于在64KROM范围内查表.编写查表程序时,首先把表的首址送入DPTR中，再将要查找的数据序号(或下表值）送入A中,然后就可以使用该指令进行查表操作,并将结果送累加器A中。
