材料物理性能7.答案

)（E k →第一章：材料电学性能1 如何评价材料的导电能力？如何界定超导、导体、半导体和绝缘体材料？用电阻率ρ或电阻率σ评价材料的导电能力.按材料的导电能力（电阻率）,人们通常将材料划分为：）（）超导体（）（）导体（）（）半导体（）（）绝缘体（m .104m .10103m .10102m .1012728-828Ω〈Ω〈〈Ω〈〈Ω〈---ρρρρ2、经典导电理论的主要内容是什么？它如何解释欧姆定律？它有哪些局限性？金属导体中，其原子的所有价电子均脱离原子核的束缚成为自由电子，而原子核及内层束缚电子作为一个整体形成离子实。

所有离子实的库仑场构成一个平均值的等势电场，自由电子就像理想气体一样在这个等势电场中运动.如果没有外部电场或磁场的影响,一定温度下其中的离子实只能在定域作热振动，形成格波,自由电子则可以在较大范围内作随机运动,并不时与离子实发生碰撞或散射，此时定域的离子实不能定向运动，方向随机的自由电子也不能形成电流。

施加外电场后,自由电子的运动就会在随机热运动基础上叠加一个与电场反方向的平均分量，形成定向漂移，形成电流。

自由电子在定向漂移的过程中不断与离子实或其它缺陷碰撞或散射，从而产生电阻。

E J →→=σ，电导率σ= （其中μ= ，为电子的漂移迁移率，表示单位场强下电子的漂移速度）,它将外加电场强度和导体内的电流密度联系起来,表示了欧姆定律的微观形式.缺陷:该理论高估了自由电子对金属导电能力的贡献值，实际上并不是所有价电子都参与了导电。

（？把适用于宏观物体的牛顿定律应用到微观的电子运动中，并且承认能量的连续性)3、自由电子近似下的量子导电理论如何看待自由电子的能量和运动行为？自由电子近似下，电子的本证波函数是一种等幅平面行波，即振幅保持为常数;电子本证能量E 随波矢量的变化曲线 是一条连续的抛物线.4、根据自由电子近似下的量子导电理论解释：准连续能级、能级的简并状态、简并度、能态密度、k 空间、等幅平面波和能级密度函数.n 决定，并且其能量值也是不连续的，能级差与材料线度L ²成反比,材料的尺寸越大，其能级差越小，作为宏观尺度的材料,其能级差几乎趋于零，电子能量可以看成是准连续的。

材料物理性能课后习题答案材料物理性能习题与解答目录1 材料的力学性能 (2)2 材料的热学性能 (12)3 材料的光学性能 (17)4 材料的电导性能 (20)5 材料的磁学性能 (29)6 材料的功能转换性能 (37)1材料的力学性能1-1一圆杆的直径为2.5 mm、长度为25cm并受到4500N的轴向拉力，若直径拉细至 2.4mm，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。

解：根据题意可得下表由计算结果可知：真应力大于名义应力，真应变小于名义应变。

1-2一试样长40cm,宽10cm,厚1cm，受到应力为1000N拉力，其杨氏模量为3.5×109 N/m2，能伸长多少厘米?解：拉伸前后圆杆相关参数表)(0114.0105.310101401000940cmEAlFlEll=⨯⨯⨯⨯⨯=⋅⋅=⋅=⋅=∆-σε10909.40⨯0851.01=-=∆=AAllε名义应变1-3一材料在室温时的杨氏模量为3.5×108 N/m 2,泊松比为0.35，计算其剪切模量和体积模量。

解：根据 可知：1-4试证明应力-应变曲线下的面积正比于拉伸试样所做的功。

证：1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。

若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。

解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。

则有当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。

1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞ 和t = τ时的纵坐标表达式。

解：Maxwell 模型可以较好地模拟应力松弛过程：Voigt 模型可以较好地模拟应变蠕变过程：)21(3)1(2μμ-=+=B G E )(130)(103.1)35.01(2105.3)1(288MPa Pa E G ≈⨯=+⨯=+=μ剪切模量)(390)(109.3)7.01(3105.3)21(388MPa Pa E B ≈⨯=-⨯=-=μ体积模量.,.,11212121212121S W VS d V ld A Fdl W W S W VFdl Vl dl A F d S l l l l l l ∝====∝====⎰⎰⎰⎰⎰⎰亦即做功或者：亦即面积εεεεεεεσεσεσ)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.323)8405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量).1()()(0)0()1)(()1()(10//0----==∞=-∞=-=e e e Et t t σσεσεττ；；则有：其蠕变曲线方程为：./)0()(;0)();0()0((0)e (t)-t/e στσσσσσστ==∞==则有：：其应力松弛曲线方程为以上两种模型所描述的是最简单的情况，事实上由于材料力学性能的复杂性，我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。

7.2 电子极化和SF6SF6(六氟化硫)气体具有高的绝缘强度，因此在高压应用中被广泛的用作绝缘体和电解质，例如高压变压器、开关、断路器、传输线以及高压电容等。

在室温和一个大气压下SF6气体的介电常数为1.0015。

单位体积SF6的分子数N可以由气体定律P=(N/N A) RT得到。

计算SF6分子的电极化率αe。

将其与图7.4中Z线的极化率进行分析比较。

(注：SF6分子没有净偶极距。

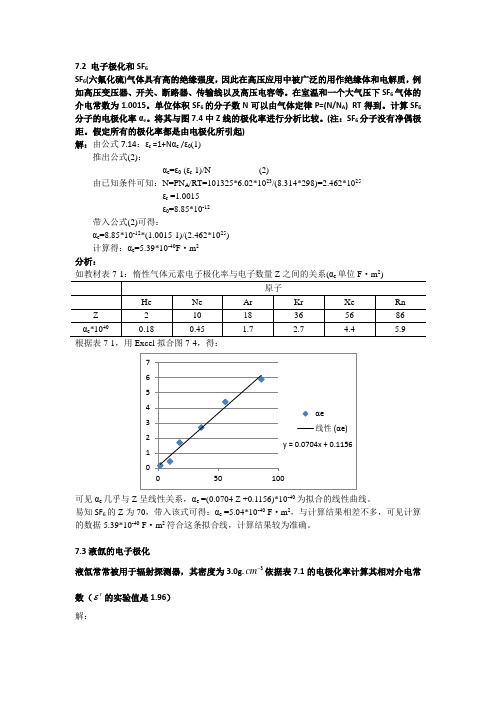

假定所有的极化率都是由电极化所引起)解：由公式7.14：εr =1+Nαe /ε0(1)推出公式(2)：αe=ε0 (εr-1)/N (2)由已知条件可知：N=PN A/RT=101325*6.02*1023/(8.314*298)=2.462*1025εr =1.0015ε0=8.85*10-12带入公式(2)可得：αe=8.85*10-12*(1.0015-1)/(2.462*1025)计算得：αe=5.39*10-40F·m2分析：2可见αe几乎与Z呈线性关系，αe =(0.0704 Z +0.1156)*10-40为拟合的线性曲线。

易知SF6的Z为70，带入该式可得：αe =5.04*10-40 F·m2，与计算结果相差不多，可见计算的数据5.39*10-40 F·m2符合这条拟合线，计算结果较为准确。

7.3液氙的电子极化cm-依据表7.1的电极化率计算其相对介电常液氙常常被用于辐射探测器，其密度为3.0g.3数（rε的实验值是1.96）解：要计算r ε，需要从密度d 求出单位体积Xe 原子的个数。

如果at M =131.29是Xe 的原子质量数。

Na 是阿伏伽德罗常数，那么231322316.02103. 1.37510131.29.A at N d mol g cm N cm M g mol----⨯⨯===⨯ 根据N=1.37528310m -⨯和4024.410e F m α-=⨯•得到：2840121.37510 4.41011 1.6838.8510er N αεε--⨯⨯⨯=+=+=⨯ 若采用克劳体斯—莫索提方程，可得：2840120284012022 1.37510 4.41011338.8510 1.891.37510 4.41011338.8510e r e N N αεεαε----⨯⨯⨯⨯++⨯⨯===⨯⨯⨯--⨯⨯ 综上之，简单关系公式低估了相对介电常数，由于实验值是1.96，故所得结果 1.89r ε=为所求相对介电常数。

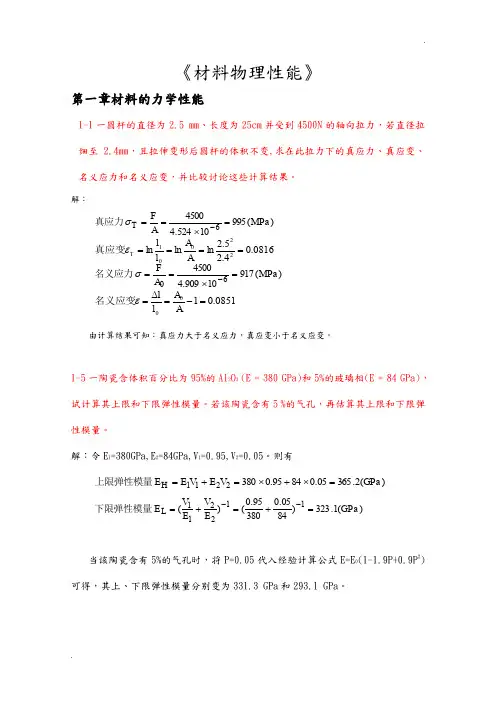

1-1 一圆杆的直径为2.5 mm、长度为25cm并受到4500N的轴向拉力，若直径拉细至2.4mm,且拉伸变形后圆杆的体积不变，求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。

解：真应力OY = — = ―"°。

—=995(MP Q)A 4.524 xlO-6真应变勺=In — = In — = In^v = 0.0816/0 A 2.42名义应力a = — = ―4°°°_ 一= 917(MPa)A) 4.909x1()2名义应变£ =翌=& —1 = 0.0851I。

A由计算结果可知：真应力大于名义应力，真应变小于名义应变。

1- 5 一陶瓷含体积百分比为95%的/\12O3(E = 380 GPa)和5%的玻璃相(E = 84 GPa), 试计算其上限和下限弹性模量。

若该陶瓷含有5%的气孔，再估算其上限和下限弹性模量。

解：令Ei=380GPa, E2=84GPa, V^O. 95, V2=0. 05o则有上限弹性模量=E]% +E2V2 = 380 X 0.95 +84 X 0.05 =365.2(GP Q)下限弹性模量战=(¥ +3)T =(?料+誓尸=323.1(GP Q)E]380 84当该陶瓷含有5%的气孔时，将P二0. 05代入经验计算公式E=E O(1-1. 9P+0. 9P2) 可得，其上、下限弹性模量分别变为331.3 GPa和293. 1 GPa。

1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0, t = oo和t二£时的纵坐标表达式。

解：Maxwell模型可以较好地模拟应力松弛过程：其应力松弛曲线方程为：b⑴=贝0光必则有:<7(0) = b(0);cr(oo) = 0;<7(r)= a(0)/e.Voigt模型可以较好地模拟应变蠕变过程：其蠕变曲线方程为：的)=火(1 -广")=£(00)(1 _g")E则有：£(0)=0； £(OO)= 21;冶)=%1-(尸).以上两种模型所描述的是最简单的情况，事实上山于材料力学性能的复杂性，我们会用到 用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。

《材料物理性能》习题解答材料物理性能习题与解答吴其胜盐城工学院材料工程学院2007，3目录1 材料的力学性能 (2)2 材料的热学性能 (12)3 材料的光学性能 (17)4 材料的电导性能 (20)5 材料的磁学性能 (29)6 材料的功能转换性能 (37)1材料的力学性能1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力，若直径拉细至2.4mm ，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。

解：根据题意可得下表由计算结果可知：真应力大于名义应力，真应变小于名义应变。

1-2一试样长40cm,宽10cm,厚1cm ，受到应力为1000N 拉力，其杨氏模量为3.5×109 N/m 2，能伸长多少厘米?解：拉伸前后圆杆相关参数表体积V/mm 3 直径d/mm 圆面积S/mm 2 拉伸前1227.2 2.5 4.909 拉伸后1227.22.44.524 1cm 10cm40cmLoad Load)(0114.0105.310101401000940000cm E A l F l El l ==??===?-σε0816.04.25.2ln ln ln 22001====A A l l T ε真应变)(91710909.4450060MPa A F =?==-σ名义应力0851.0100=-=?=A A l lε名义应变)(99510524.445006MPa A F T =?==-σ真应力1-3一材料在室温时的杨氏模量为3.5×108 N/m 2,泊松比为0.35，计算其剪切模量和体积模量。

解：根据可知：1-4试证明应力-应变曲线下的面积正比于拉伸试样所做的功。

证：1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。

《材料物理性能》课后习题答案课后习题《材料物理性能》第一章材料的力学性能1-1一圆杆的直径为2.5mm、长度为25cm并受到4500N的轴向拉力，若直径拉细至2.4mm，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。

解：由计算结果可知：真应力大于名义应力，真应变小于名义应变。

1-5一陶瓷含体积百分比为95%的Al2O3(E=380GPa)和5%的玻璃相(E=84GPa)，试计算其上限和下限弹性模量。

若该陶瓷含有5%的气孔，再估算其上限和下限弹性模量。

解：令E1=380GPa,E2=84GPa,V1=0.95,V2=0.05。

则有当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E0(1-1.9P+0.9P2)可得，其上、下限弹性模量分别变为331.3 GPa和293.1GPa。

1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t=0,t=和t=时的纵坐标表达式。

解：Maxwell模型可以较好地模拟应力松弛过程：Voigt模型可以较好地模拟应变蠕变过程：以上两种模型所描述的是最简单的情况，事实上由于材料力学性能的复杂性，我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。

如采用四元模型来表示线性高聚物的蠕变过程等。

FττNτ60°53°Ф3mm1-11一圆柱形Al2O3晶体受轴向拉力F，若其临界抗剪强度τf为135MPa,求沿图中所示之方向的滑移系统产生滑移时需要的最小拉力值，并求滑移面的法向应力。

解：第二章脆性断裂和强度2-1求融熔石英的结合强度，设估计的表面能力为1.75J/m2;Si-O的平衡原子间距为1.6*10-8cm;弹性模量从60到75Gpa =2-2融熔石英玻璃的性能参数为：E=73Gpa；γ=1.56J/m2；理论强度σth=28Gpa。

如材料中存在最大长度为2μm的内裂，且此内裂垂直于作用力方向，计算由此导致的强度折减系数。

材料物理性能课后习题答案_北航出版社_主编材料物理习题集第一章固体中电子能量结构和状态（量子力学基础）1. 一电子通过5400V 电位差的电场，（1）计算它的xxxx 波长；（2）计算它的波数；（3）计算它对Ni 晶体（111）面（面间距d=2.04× 10-10m）的布拉格衍射角。

（P5）hh =1 ）解：（1p ）mE（22 3410 6.6 =P20)9. 试用晶体能带理论说明元素的导体、半导体、绝缘体的导电性质。

答：（画出典型的能带结构图，然后分别说明）10. 过渡族金属物理性质的特殊性与电子能带结构有何联系？（P28）答：过渡族金属的d带不满，且能级低而密，可xx 较多的电子，夺取较高的s 带中的电子，降低费米能级。

补充习题为什么镜子颠倒了左右而没有颠倒上下？ 1.只考虑xx 力学，试计算在不损害人体安全的情况下，加速到 2.光速需要多少时间？已知下列条件，试计算空间两个电子的电斥力和万有引力的 3. 比值画出原子间引力、斥力、能量随原子间距变化的关系图。

4.材料物理性能课后习题答案_北航出版社_主编面心立方晶体，晶格常数a=0.5nm，求其原子体密度。

5. 简单立方的原子体密度是。

假定原子是钢球并与最近的相邻 6. 原子相切。

确定晶格常数和原子半径。

第二章材料的电性能1. 铂线300K 时电阻率为1×10-7Ω·m，假设铂线成分为理想纯。

试求1000K时的电阻率。

（P38）2. 镍铬丝电阻率（300K）为1×10-6 Ω·m，加热到4000K时电阻率增加5%，假定在此温度区间内xx 森定则成立。

试计算由于晶格缺陷和杂质引起的电阻率。

（P38）3. 为什么金属的电阻温度系数为正的？（P37-38）答：当电子波通过一个理想晶体点阵时（0K），它将不受散射；只有在晶体点阵完整性遭到破坏的地方，电子xx 受到散射（不相干散射），这就是金属产生电阻的根本原因，因此随着温度升高，电阻增大，所以金属的电阻温度系数为正。

材料物理性能课后习题答案北航出版社一、单项选择题：本题共6小题，每小题3分，共18分，每小题只有一个选项符合题意。

1．下列叙述和热力学定律相关，其正确的是（）A ．第一类永动机不可能制成，是因为违背了能量守恒定律B ．第二类永动机不可能制成，是因为违背了能量守恒定律C ．电冰箱的致冷系统能够不断地把冰箱内的热量传到外界，违背了热力学第二定律D ．气体可以从单一热源吸热，并全部用来对外做功，而不引起其它变化2．氢原子发出a 、b 两种频率的光，经三棱镜折射后的光路如图所示，若a 光是由能级n =5向n =2跃迁时发出时，则b 光可能是（） A ．从能级n =4向n =3跃迁时发出的 B ．从能级n =4向n =2跃迁时发出的 C ．从能级n =6向n =3跃迁时发出的 D ．从能级n =6向n =2跃迁时发出的3．玻尔认为，围绕氢原子核做圆周运动的核外电子，轨道半径只能取某些特殊的数值，这种现象叫做轨道的量子化.若离核最近的第一条可能的轨道半径为r 1，则第n 条可能的轨道半径为12r n r n =（n =1，2，3，……），其中n 叫量子数.设氢原子的核外电子绕核近似做匀速圆周运动形成的等效电流，在n =2状态时其强度为I ，则在n =3状态时等效电流强度为. （） A ．I 23 B ．I 32 C ．I 94 D ．I 278 4. 在匀强磁场中有一个静止的氡原子核（Rn 22286），由于衰变它放出一个粒子，此粒子的径迹与反冲核的径迹是两个相互外切的圆，大圆与小圆的直径之比为42∶1，如图所示。

那么氡核的衰变方程应是下列方程的哪一个（）A ．e Fr Rn 012228722286-+→B ．He Po Rn 422188422286+→ C ．e At Rn 012228522286+→ D ．H At Rn 212208522286+→ 5．有一种杂技表演叫“飞车走壁”，由杂技演员驾驶摩托车沿圆台形表演台的侧壁高速行驶，做匀速圆周运动。

.《材料物理性能》第一章材料的力学性能1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力，若直径拉细至 2.4mm ，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。

解：由计算结果可知：真应力大于名义应力，真应变小于名义应变。

1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。

若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。

解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。

则有当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。

0816.04.25.2ln ln ln 22001====A A l l T ε真应变)(91710909.4450060MPa A F =⨯==-σ名义应力0851.0100=-=∆=A A l l ε名义应变)(99510524.445006MPa A F T =⨯==-σ真应力)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.323)8405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞ 和t = τ时的纵坐标表达式。

解：Maxwell 模型可以较好地模拟应力松弛过程：Voigt 模型可以较好地模拟应变蠕变过程：以上两种模型所描述的是最简单的情况，事实上由于材料力学性能的复杂性，我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。

如采用四元件模型来表示线性高聚物的蠕变过程等。

材料力学性能课后习题答案第一章单向静拉伸力学性能1、解释下列名词。

1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。

2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。

3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。

4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。

5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。

6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。

脆性：指金属材料受力时没有发生塑性变形而直接断裂的能力韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。

7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b 的台阶。

8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。

是解理台阶的一种标志。

9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。

10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。

沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。

11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变2、 说明下列力学性能指标的意义。

答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gtδ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 P15 3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？答：主要决定于原子本性和晶格类型。

合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。
