电阻、电容和电感王传芳/*************************1、电流信号的四种表示方式:2、纯电阻电路中电流与电压的关系:3、纯电感电路中电流与电压的关系:上图所示的电感,当电感线圈有电流i时,根据线圈的绕制方向(右手法则),会产生一个磁场B⃑ ,当电流变化时,线圈会产生一个感应磁场,感应磁场会抵制原磁场B⃑ 的变化,这个感应磁场就产生了电感两端的电压:4、纯电容电路中电流与电压的关系:通过电容的电流与电容两端电压的基本关系式:u =L di dt电流的变化是电感两端电压的原因。
didt >0时,感应电压与u 方向相同,didt <0时,感应电压与u 方向相反。
若 i =I sin ωt则 u =L didt =LωI cos ωt =|X L |I sin(ωt +90°) =U sin(ωt +90°) U =I X=I j |X L | 或者 I =U /j |X L | =U /X• 频率相同• 相位相差90度(电压超前电流90°)i =I sin ωtu =U sin(ωt +90°) 若 I =I∠0°则 U =U∠90° =I |X L |∠90°∠0° =I j|X L | • 复数形式的欧姆定律:i =C dudt电容两端的电压是通过其电流的时间累积效应若 u =U sin ωt 则 i =Cdu dt =CωU cos ωt =U cos ωt 1/Cω=U cos ωt |X C |=U sin(ωt +90°)/|X C |=I sin(ωt +90°)或者 u =1C ∫idt• 频率相同•相位相差90度(电压落后电流90°)i =I sin ωtu =U sin(ωt +90°)4、阻抗:在具有电阻、电感和电容的电路里,对交流点所起的阻碍作用叫做阻抗。

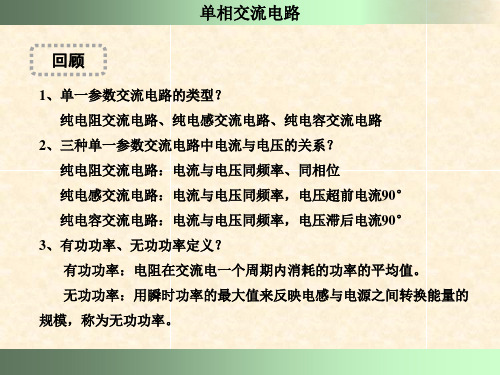

单相交流电路概述在直流电路中,电路的参数只有电阻R 。
而在交流电路中,电路的参数除了电阻R 以外,还有电感L 和电容C 。
它们不仅对电流有影响,而且还影响了电压与电流的相位关系。
因此,研究交流电路时,在确定电路中数量关系的同时,必须考虑电流与电压的相位关系,这是交流电路与直流电路的主要区别。
本节只简单介绍纯电阻、纯电感、纯电容电路。
一、纯电阻电路纯电阻电路是只有电阻而没有电感、电容的交流电路。
如白炽灯、电烙铁、电阻炉组成的交流电路都可以近似看成是纯电阻电路,如图3—7所示。
在这种电路中对电流起阻碍作用的主要是负载电阻。
加在电阻两端的正弦交流电压为u ,在电路中产生了交流电流i ,在纯电阻电路中,龟压和电流瞬时值之间的关系,符合欧姆定律,即:/i u R =由于电阻值不随时间变化,则电流与电压的变化是一致的。
就是说,电压为最大值时,电流也同时达到最大值;电压变化到零时,电流也变化到零。
如图3—8所示。
纯电阻电路中,电流与电压的这种关系称为“同相”。
通过电阻的电流有效值为:/I U R =公式3—14是纯电阻电路的有效值。
在纯电阻电路中,电流通过电阻所做的功与直流电路的计算方法相同,即:22P UI I R U R ===二、纯电感电路纯电感电路是只有电感而没有电阻和电容的电路。
如由电匪很小的电感线圈组成的交流电路,都可近似看成是纯电感电路,如图3—9所示。
在如图3—9所示的纯电感电路中;如果线圈两端加上正弦交流电压,则通过线圈的电流i 也要按正弦规律变化。
由于线圈中电流发生变化,在线圈中就产生自感电动势,它必然阻碍线圈电流变化。
经过理论分析证明,由于线圈中自感电动势的存在,使电流达到最大值的时间,要比电压滞后90︒,即四分之一周期。
也就是说,在纯电感电路中,虽然电压和电流都按正弦规律变化,但两者不是同相的,如图3—10所示,正弦电流比线圈两端正弦电压滞后90︒,或者说,电压超前电流90︒。
理论证明,纯电感电路中线圈端电压的有效值U ,与线圈通过电流的有效值之间的关系是:L //I U L U X ω==L ω是电感线圈对角频率为叫的交流电所呈现的阻力,称为感抗,用L X 表示,即: L 2X L fL ωπ==式中 L X ——感抗(Ω);f ——频率(Hz);L ——电感(H)。
有功功率:在交流电路中,凡是消耗在电阻元件上,功率不可逆转换的那部分功率(如转变为热能,光能,或机械能),称为有功功率;无功功率:电路中,电感元件建立磁场,电容元件建立电场消耗的功率称为无功率,这个功率是随交流电的周期,与电源不断的进行能量转换,而并不消耗能量;视在功率:交流电源所能提供的总功率,称为视在功率,在数值上即是,电压与电流的乘积,单位VA,视在功率即是交流电源的容量;阻性负载:即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等)通俗一点的讲,仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。
感性负载通常情况下,一般把负载带电感参数的负载,即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;)。
通俗地说,即应用电磁感应原理制作的大功率电器产品,如电动机、压缩机、继电器、日光灯等等。
这类产品在启动时需要一个比维持正常运转所需电流大得多(大约在3-7倍)的启动电流。
例如,一台在正常运转时耗电150瓦左右的电冰箱,其启动功率可高达1000瓦以上。
此外,由于感性负载在接通电源或者断开电源的一瞬间,会产生反电动势电压,这种电压的峰值远远大于车载交流供电器所能承受的电压值,很容易引起车用逆变器的瞬时超载,影响逆变器的使用寿命。
因此,这类电器对供电波形的要求较高。
容性负载电路中类似电容的负载,可以使负载电流超前负载电压一个相位差(和电源相比),降低电路功率因数。
一般把负载带电容参数的负载,即符合电压滞后电流特性的负载成为容性负载。
充放电时,电压不能突变。
其对应的功率因为为负值。
对应的感性负载的功率因数为正值。
一般电源控制类产品,所给出的负载,如未加说明则是给出的是视在功率;即总容量功率;它既包括有功功率,也包括无功功率;而一般感性负载说明中给出的往往是有功功率的大小,例如荧光灯,标注为15~40瓦的荧光灯,镇流器消耗功率约为8瓦,实际在考虑用定时器,感应开关在控制它时,则要加上这8瓦;具体不同的产品感性部分,即无功功率的大小,可以通过其给出的功率因数来计算。
课题4-2纯电阻电路课型新课授课班级授课时数1教学目标1.掌握纯电阻电路中电流与电压的数量关系及相位关系;2.理解纯电阻电路的功率;3.会分析纯电阻电路的电流与电压的关系;4.会分析计算纯电阻电路的相关物理量。
教学重点1.纯电阻电路的电压、电流的大小和相位关系。
2.纯电阻电路瞬时功率、有功功率、无功功率的计算。
教学难点纯电阻电路瞬时功率、有功功率、无功功率的计算。
教学后记1.提出问题,引导学生思考电方面知识,引起兴趣。
2.结合前面学过的知识,让学生自主探究,让他们由“机械接受”向“主动探究”发展,从而落实了新课程理念:突出以学生为主体,让学生在活动中发展。
3.总结结论,引导学生自己得出结论,养成良好的自主学习能力。
引入新课【复习提问】1、正弦交流电的三要素是什么2、正弦交流电有哪些方法表示【课题引入】:我们在是日常生活中用到的白炽灯、电炉、电烙铁等都属于电阻性负载,它们与交流电源联接组成纯电阻电路,那么它们在交流电路中工作时,电压和电流间的关系是否也符合欧姆定律呢纯电阻电路的定义只有交流电源和纯电阻元件组成的电路叫做纯电阻电路。
第一节纯电阻电路一、电路1.纯电阻电路:交流电路中若只有电阻,这种电路叫纯电阻电路。
如含有白炽灯、电炉、电烙铁等的电路。
2.电阻元件对交流电的阻碍作用,单位二、电流与电压间的关系1.大小关系电阻与电压、电流的瞬时值之间的关系服从欧姆定律。
设在纯电阻电路中,加在电阻R上的交流电压u U m sin t,则通过电阻R的电流的瞬时值为:i =Ru=RtUsinm Im sintI mRUmI =2m I RU 2m =RU IRU:纯电阻电路中欧姆定律的表达式,式中:U 、I 为交流电路中电压、电流的有效值。
这说明,正弦交流电压和电流的最大值、有效值之间也满足欧姆定律。
2.相位关系(1)在纯电阻电路中,电压、电流同相。
(2)表示:电阻的两端电压 u 与通过它的电流 i 同相,其波形图和相量图如图1所示。
纯电阻、纯电感、纯电容电路一、知识要求:理解正弦交流电的瞬时功率、有功功率、无功功率的含义、数学式、单位及计算。
掌握各种电路的特点,会画矢量图。
三、例题:1.已知电阻R=10Ω,其两端电压V t t u R )30314sin(100)(︒+=,求电流i R(t ).、电路消耗的功率。
解:由于电压与电流同相位,所以 i R(t )=10)(=Rt u R )30314sin(︒+t A 电路消耗的功率P=U R I=W X Um 5002101002Im 2==• 2、已知电感L=0.5H ,其两端电压V t t u L )301000sin(100)(︒+=,求电流i L(t ). 解:L X L ω==1000X0.5=500Ω由于纯电感电路中,电流滞后电压90°,所以:A t t X t i LL )601000sin(2.0)90301000sin(100)(︒-=︒-︒+=3.已知电容C=10μF ,其两端电压V t t u c )301000sin(100)(︒+=,求电流i c (t ).. 解: Ω===-10010101000116X X C X c ω 由于电流超前电压90°,所以:A t t Xct i c )1201000sin()90301000sin(100)(︒+=︒+︒+=四、练习题: (一)、填空题1、平均功率是指( ),平均功率又称为( )。
2、纯电阻正弦交流电路中,电压有效值与电流有效值之间的关系为( ),电压与电流在相位上的关系为( )。
纯电感正弦交流电路中,电压有效值与电流有效值之间的关系为( ),电压与电流在相位上的关系为( )。
纯电容正弦交流电路中,电压有效值与电流有效值之间的关系为( ),电压与电流在相位上的关系为( )。
3、在纯电阻电路中,已知端电压V t u )30314sin(311︒+=,其中R=1000Ω,那么电流i=( ),电压与电流的相位差=( ),电阻上消耗的功率P=( )。
交流电路中三种负载的区别在交流电路中,由于交流电的方向周期性的发生改变,所以负载包括三种类型:纯电阻负载、容性负载和感性负载,三种负载的性质是不同的。
一、纯电阻负载包括线路、线圈等的电阻性消耗,以及电能转化为机械能用于拖动负载的部分能量,都属于纯电阻负载。
其特点是电流方向和电压方向保持同相位,用于这部分的功率称为有功功率,一般用字母P表示。
图1 纯阻性负载箱电阻负载在做功时也会有有电感、电容性负载存在。
例如:导线间会存在线路间的电容,导线间和对地间存在电感,期间感性负载通常大于容性负载。
电阻电容在做功时也会发热,即阻性做功;电感亦如此。
元件的阻抗是频率的函数。
在全频率范围内纯电阻电路、纯电容电路、纯电感电路是不存在的。
理论上只有可能存在某一个频率,实际中做不到。
二、感性负载是电感特性产生的,比如电动机、变压器的励磁电流,就是绕组线圈的电感特性形成的电流,其特点是电流方向滞后于电压方向90°。
电感电流并不消耗功率,而是“占用”功率,因此称为“无功功率”,一般用字母QL表示,是由电感线圈感抗的大小决定的。
图2 感性负载电感对电流的变化有抗拒作用。
当流过电感器件的电流变化时,在其两端产生感应电动势,其极性是阻碍电流变化的。
当电流增加时,将阻碍电流的增加,当电流减小时,将反过来阻碍电流的减小。
这使得流过电感的电流不能发生突变,这是感性负载的特点。
三、容性负载一般是指带电容参数的负载,即符合电压滞后电流特性的负载。
容性负载充放电时,电压不能突变,其对应的功率因数为负值,对应的感性负载的功率因数为正值。
图3 容性负载箱容性负载和感性负载性质相似,不同之处是电流方向超前电压方向90°。
因此,一般在电感性负载较大的场所,为了提高功率因数、减少损耗、提高设备带负载能力,并联适当的电容器以用来“抵消”电感对无功功率“占用”的影响,所以出现了容性负载,其作用主要是用来补偿电路的功率因数的,是不得已而为之的,一般用Qc表示,是由补偿电容器容抗的大小决定的。
纯电阻、纯电感、纯电容电路的功率及功率因数一、纯电阻电路纯电阻电路就是既没有电感,又没有电容,只包含有线性电阻的电路。
在实际生活中,由白炽灯、电烙铁、电阻炉或电阻器组成的交流电路都可以近似地看成是纯电阻交流电路。
1、纯电阻电路的功率在任一瞬间,电阻中的电流瞬时值与同一瞬间电阻两端电压的瞬时值的乘积,称为电阻获取的瞬时功率,用PR表示,即:PR=uRi=(URmsinωt)2/R由于瞬时功率时刻变动,不便计算,因而通常都是计算一个周期内取用功率的平均值,即平均功率。
平均功率又称有功功率,用P表示。
电流、电压用有效值表示时,其功率P的计算与直流电路相同,即:P=URI=I2R=UR2/R2、纯电阻电路的功率因数在交流电路中,电压与电流之间的相位差(φ)的余弦叫做功率因数,用符号cosφ表示。
负载为纯电阻时,电流和电压同相位,它们之间没有相位差, 即φ=0°因此纯电阻电路的功率因数cosφ=cos0°=1。
二、纯电感电路由电阻很小的电感线圈组成的交流电路,都可近似地看成是纯电感电路。
1、纯电感电路的功率纯电感线圈时而“吞进”功率,时而“吐出”功率,在一个周期内的平均功率为零,平均功率不能反映线圈能量交换的规模,因而就用瞬时功率的最大值来反映这种能量交换的规模,并把它叫做电路的无功功率。
无功功率用字母QL表示。
QL的大小为:QL=ULI=I2XL=UL2/XL为与有功功率相区别,无功功率的单位是乏。
在上式中,当各物理量的单位分别用伏特、安培、欧姆时,无功功率的单位是乏(var)。
必须指出,“无功”的含义是“交换”而不是“消耗”,它是相对“有功”而言的,绝不能理解为“无用”。
2、纯电感电路的功率因数在数值上,功率因数是有功功率和视在功率的比值,即cosφ=P/S。
纯电感通过交流电时,只有无功功率QL,有功功率为零,即P=0。
因此纯电感电路的功率因数cosφ=P/S=0/S=0。
三、纯电容电路由介质损耗很小,绝缘电阻很大的电容器组成的交流电路,可近似看成纯电容电路。
